ФГБОУ ВПО Алт. ГТУ им. И. И. Ползунова Строительно-технологический факультет Кафедра «Основания, фундаменты, инженерная ФГБОУ ВПО Алт. ГТУ им. И. И. Ползунова Строительно-технологический факультет Кафедра «Основания, фундаменты, инженерная геология и геодезия» 1

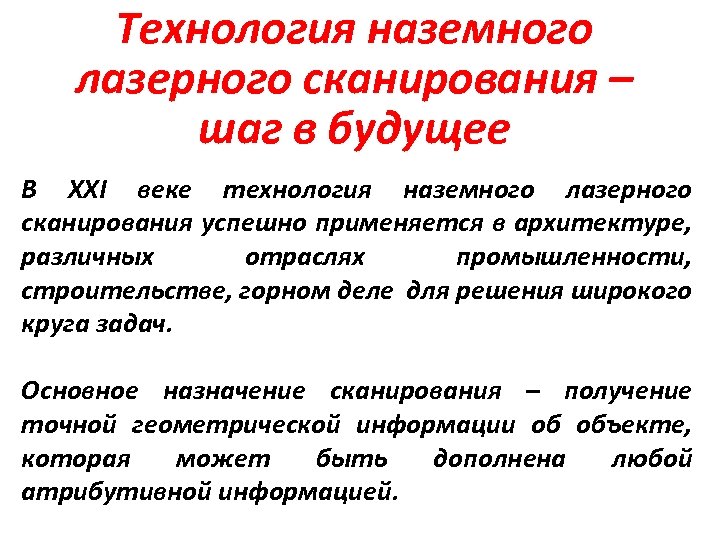

Технология наземного лазерного сканирования – шаг в будущее В ХХI веке технология наземного лазерного Технология наземного лазерного сканирования – шаг в будущее В ХХI веке технология наземного лазерного сканирования успешно применяется в архитектуре, различных отраслях промышленности, строительстве, горном деле для решения широкого круга задач. Основное назначение сканирования – получение точной геометрической информации об объекте, которая может быть дополнена любой атрибутивной информацией.

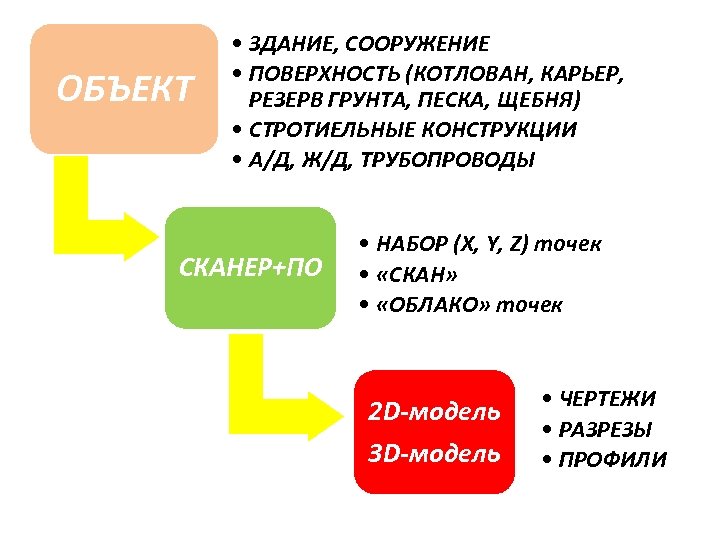

ОБЪЕКТ • ЗДАНИЕ, СООРУЖЕНИЕ • ПОВЕРХНОСТЬ (КОТЛОВАН, КАРЬЕР, РЕЗЕРВ ГРУНТА, ПЕСКА, ЩЕБНЯ) • СТРОТИЕЛЬНЫЕ ОБЪЕКТ • ЗДАНИЕ, СООРУЖЕНИЕ • ПОВЕРХНОСТЬ (КОТЛОВАН, КАРЬЕР, РЕЗЕРВ ГРУНТА, ПЕСКА, ЩЕБНЯ) • СТРОТИЕЛЬНЫЕ КОНСТРУКЦИИ • А/Д, Ж/Д, ТРУБОПРОВОДЫ СКАНЕР+ПО • НАБОР (X, Y, Z) точек • «СКАН» • «ОБЛАКО» точек 2 D-модель 3 D-модель • ЧЕРТЕЖИ • РАЗРЕЗЫ • ПРОФИЛИ

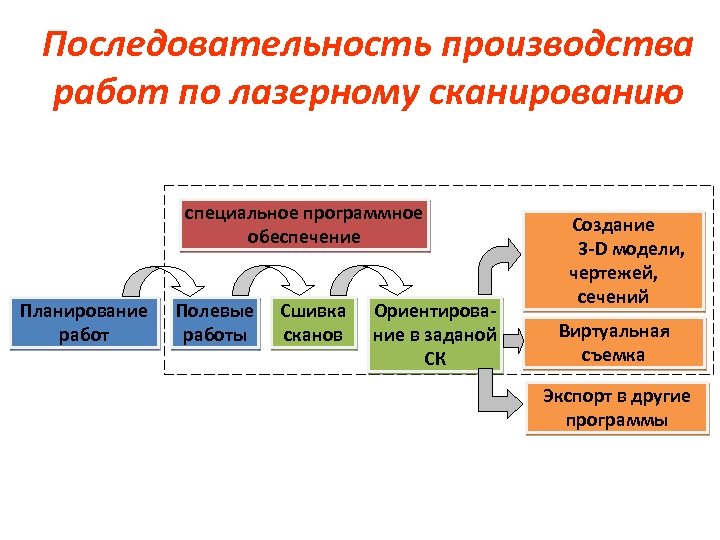

Последовательность производства работ по лазерному сканированию специальное программное обеспечение Планирование работ Полевые работы Сшивка Последовательность производства работ по лазерному сканированию специальное программное обеспечение Планирование работ Полевые работы Сшивка сканов Ориентирование в заданой СК Создание 3 -D модели, чертежей, сечений Виртуальная съемка Экспорт в другие программы

Основные достоинства технологии: § Бесконтактность § Точность § Скорость § Полнота информации § Наглядное Основные достоинства технологии: § Бесконтактность § Точность § Скорость § Полнота информации § Наглядное трехмерное представление

Области применения наземного лазерного сканирования Промышл. предприятия • Трехмерные модели • Топографические планы Архитектура Области применения наземного лазерного сканирования Промышл. предприятия • Трехмерные модели • Топографические планы Архитектура • Трехмерные модели • Фасадные и поэтажные планы Гражданское строительство • Съемка автодорог • Подсчет объемов Топографическая съемка • Крупномасштабные планы застроенных территорий Маркшейдерия • Съемка карьеров, разрезов • Тоннелестроение Чрезвычайные ситуации • Оперативая оценка масштабов ЧС • Мониторинг ЧС

Архитектура: • получение 2 D-моделей или чертежей фасадов зданий; • построение 3 D-модели целого Архитектура: • получение 2 D-моделей или чертежей фасадов зданий; • построение 3 D-модели целого здания, включая фасады и внутренние помещения; • реставрационные работы памятников архитектуры

Промышленность: • Получение трехмерных моделей систем оборудования, расположенных на площадке или внутри цеха; • Промышленность: • Получение трехмерных моделей систем оборудования, расположенных на площадке или внутри цеха; • Исполнительная съемка промышленных объектов

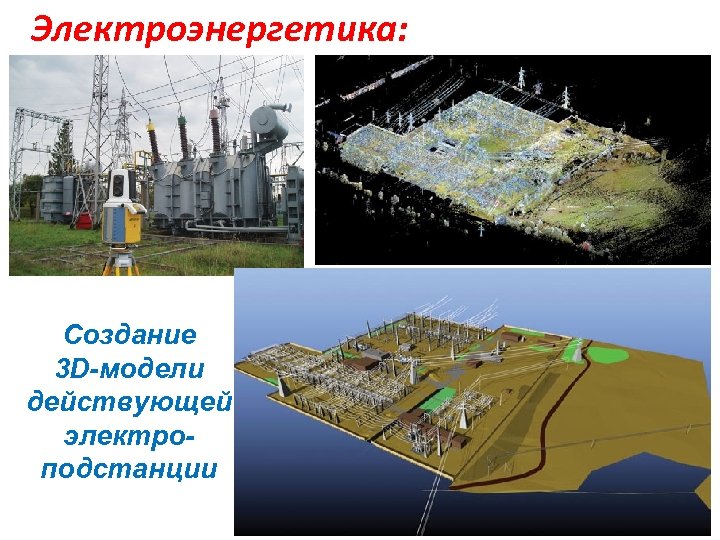

Электроэнергетика: Создание 3 D-модели действующей электроподстанции Электроэнергетика: Создание 3 D-модели действующей электроподстанции

Строительство: • Исполнительные съемки металлоконструкций • 3 D-модель несущих конструкций зданий Строительство: • Исполнительные съемки металлоконструкций • 3 D-модель несущих конструкций зданий

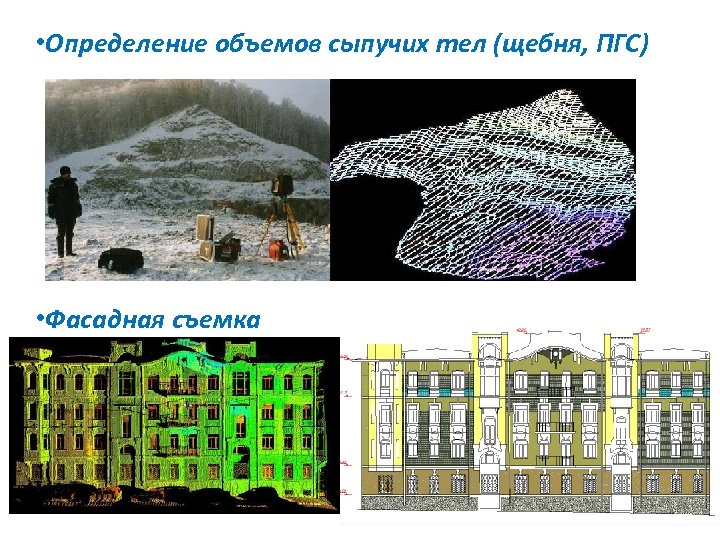

 • Определение объемов сыпучих тел (щебня, ПГС) • Фасадная съемка • Определение объемов сыпучих тел (щебня, ПГС) • Фасадная съемка

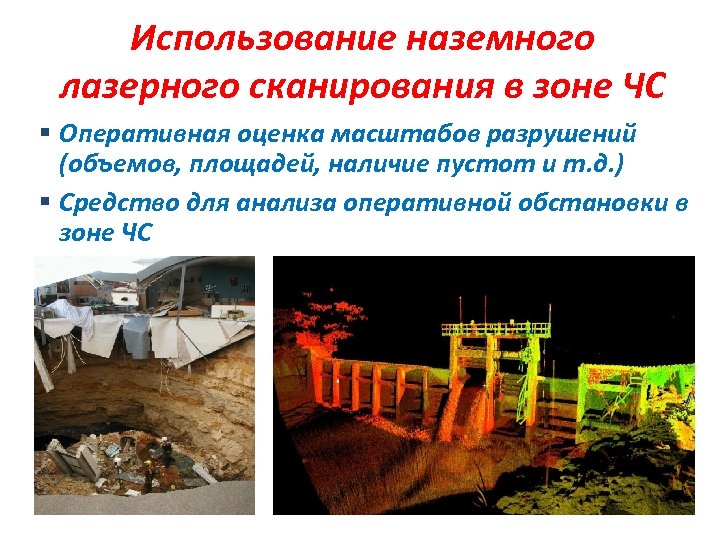

Использование наземного лазерного сканирования в зоне ЧС § Оперативная оценка масштабов разрушений (объемов, площадей, Использование наземного лазерного сканирования в зоне ЧС § Оперативная оценка масштабов разрушений (объемов, площадей, наличие пустот и т. д. ) § Средство для анализа оперативной обстановки в зоне ЧС

§ Дистанционное определение зон оползней и схода селей § Дистанционное определение зон оползней и схода селей

§ Наглядность отработки эвакуационных мероприятий (расчет времени эвакуации по геометрическим параметрам объекта) § Наглядность отработки эвакуационных мероприятий (расчет времени эвакуации по геометрическим параметрам объекта)

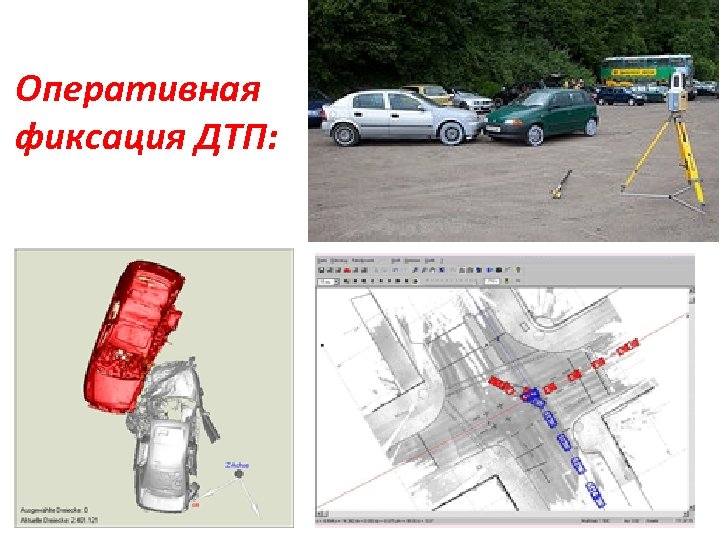

Оперативная фиксация ДТП: Оперативная фиксация ДТП:

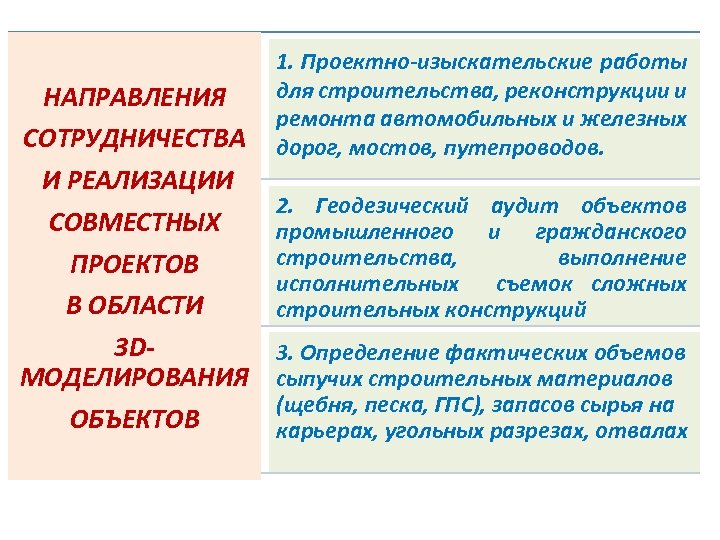

НАПРАВЛЕНИЯ СОТРУДНИЧЕСТВА И РЕАЛИЗАЦИИ СОВМЕСТНЫХ ПРОЕКТОВ В ОБЛАСТИ 3 DМОДЕЛИРОВАНИЯ ОБЪЕКТОВ 1. Проектно-изыскательские работы НАПРАВЛЕНИЯ СОТРУДНИЧЕСТВА И РЕАЛИЗАЦИИ СОВМЕСТНЫХ ПРОЕКТОВ В ОБЛАСТИ 3 DМОДЕЛИРОВАНИЯ ОБЪЕКТОВ 1. Проектно-изыскательские работы для строительства, реконструкции и ремонта автомобильных и железных дорог, мостов, путепроводов. 2. Геодезический аудит объектов промышленного и гражданского строительства, выполнение исполнительных съемок сложных строительных конструкций 3. Определение фактических объемов сыпучих строительных материалов (щебня, песка, ГПС), запасов сырья на карьерах, угольных разрезах, отвалах

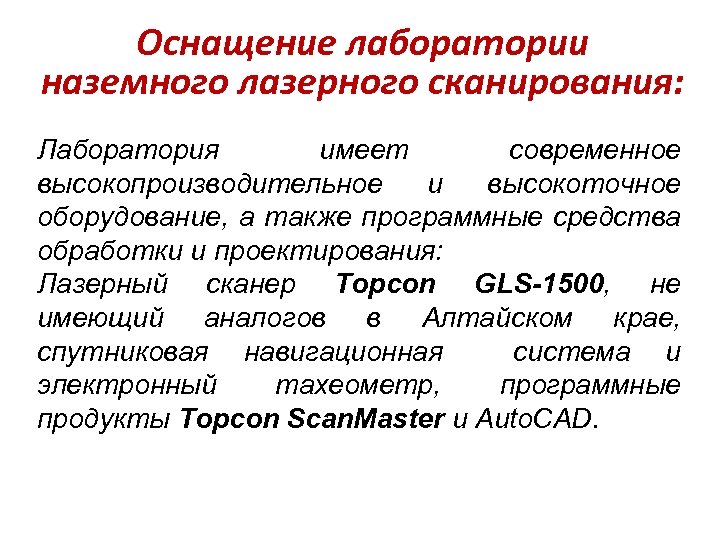

Оснащение лаборатории наземного лазерного сканирования: Лаборатория имеет современное высокопроизводительное и высокоточное оборудование, а также Оснащение лаборатории наземного лазерного сканирования: Лаборатория имеет современное высокопроизводительное и высокоточное оборудование, а также программные средства обработки и проектирования: Лазерный сканер Topcon GLS-1500, не имеющий аналогов в Алтайском крае, спутниковая навигационная система и электронный тахеометр, программные продукты Topcon Scan. Master и Auto. CAD.

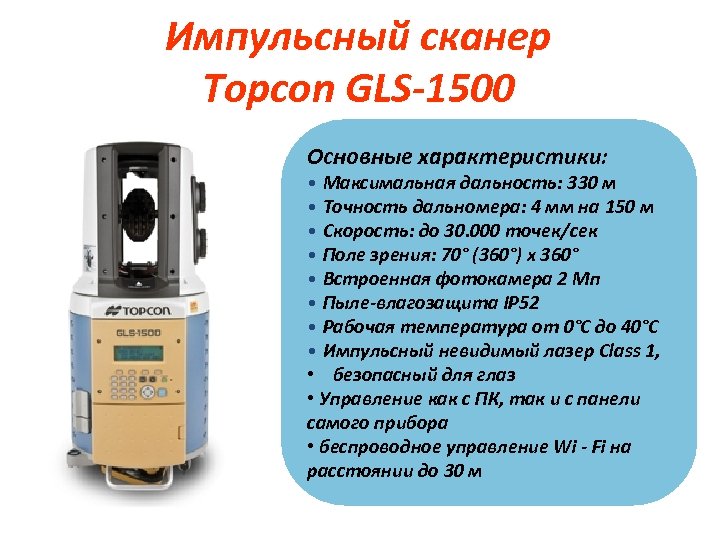

Импульсный сканер Topcon GLS-1500 Основные характеристики: • Максимальная дальность: 330 м • Точность дальномера: Импульсный сканер Topcon GLS-1500 Основные характеристики: • Максимальная дальность: 330 м • Точность дальномера: 4 мм на 150 м • Скорость: до 30. 000 точек/сек • Поле зрения: 70° (360°) х 360° • Встроенная фотокамера 2 Мп • Пыле-влагозащита IP 52 • Рабочая температура от 0°С до 40°С • Импульсный невидимый лазер Class 1, • безопасный для глаз • Управление как с ПК, так и с панели самого прибора • беспроводное управление Wi - Fi на расстоянии до 30 м

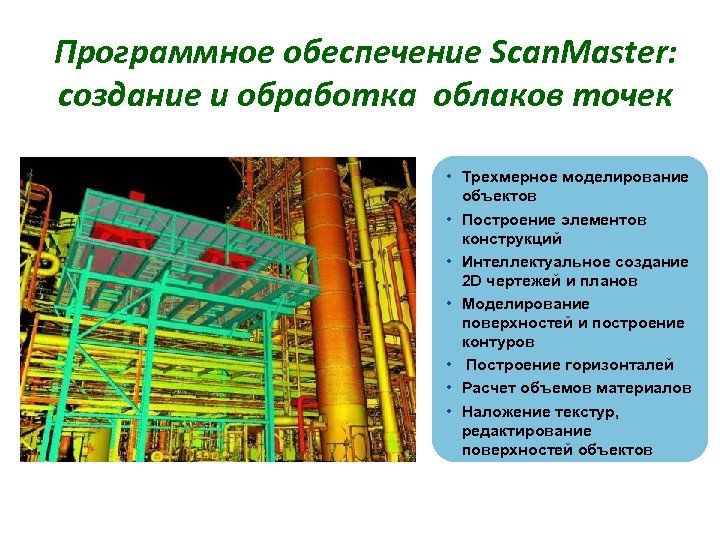

Программное обеспечение Scan. Master: создание и обработка облаков точек • Трехмерное моделирование объектов • Программное обеспечение Scan. Master: создание и обработка облаков точек • Трехмерное моделирование объектов • Построение элементов конструкций • Интеллектуальное создание 2 D чертежей и планов • Моделирование поверхностей и построение контуров • Построение горизонталей • Расчет объемов материалов • Наложение текстур, редактирование поверхностей объектов

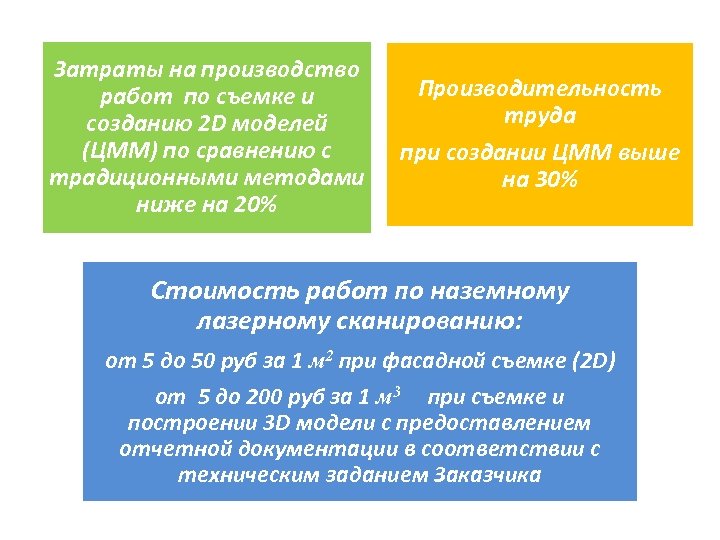

Затраты на производство работ по съемке и созданию 2 D моделей (ЦММ) по сравнению Затраты на производство работ по съемке и созданию 2 D моделей (ЦММ) по сравнению с традиционными методами ниже на 20% Производительность труда при создании ЦММ выше на 30% Стоимость работ по наземному лазерному сканированию: от 5 до 50 руб за 1 м 2 при фасадной съемке (2 D) от 5 до 200 руб за 1 м 3 при съемке и построении 3 D модели с предоставлением отчетной документации в соответствии с техническим заданием Заказчика

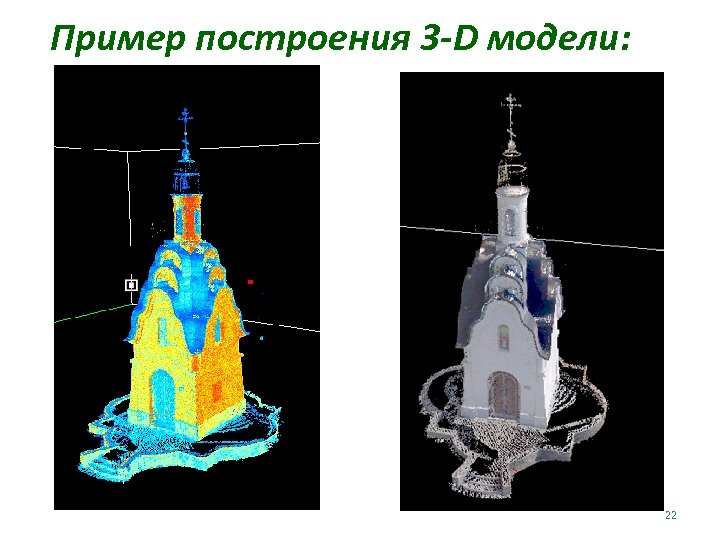

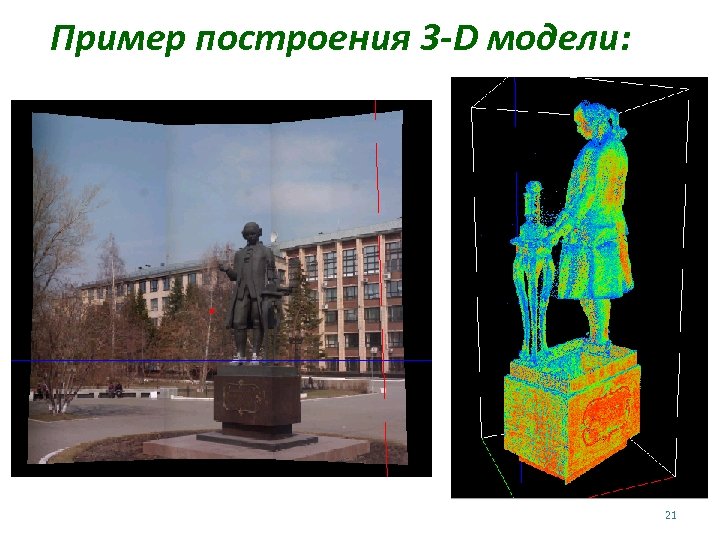

Пример построения 3 -D модели: 21 Пример построения 3 -D модели: 21

Пример построения 3 -D модели: 22 Пример построения 3 -D модели: 22

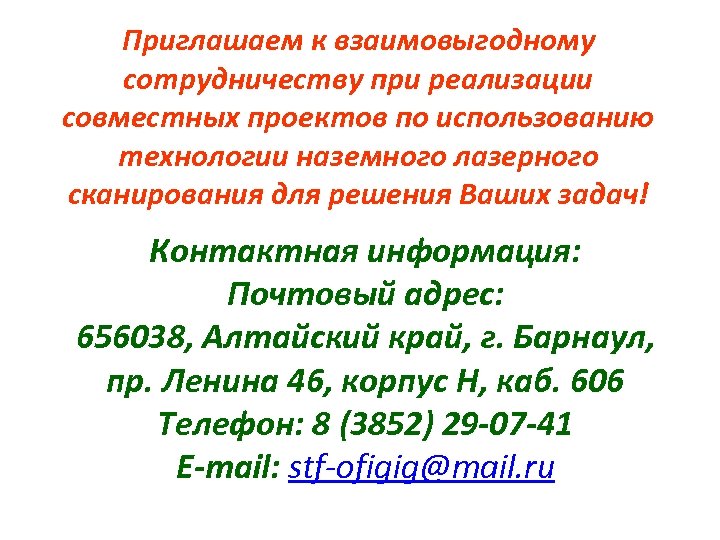

Приглашаем к взаимовыгодному сотрудничеству при реализации совместных проектов по использованию технологии наземного лазерного сканирования Приглашаем к взаимовыгодному сотрудничеству при реализации совместных проектов по использованию технологии наземного лазерного сканирования для решения Ваших задач! Контактная информация: Почтовый адрес: 656038, Алтайский край, г. Барнаул, пр. Ленина 46, корпус Н, каб. 606 Телефон: 8 (3852) 29 -07 -41 E-mail: [email protected] ru
