ФГБОУ ВО «БАШКИРСКИЙ ГОСУДАРСТВЕННЫЙ ПЕДАГОГИЧЕСКИЙ УНИВЕРСИТЕТ им. М. АКМУЛЛЫ» ИНСТИТУТ ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ И ИНФОРМАЦИОННЫХ ТЕХНОЛОГИЙ КАФЕДРА ИНФОРМАЦИОННЫХ И ПОЛИГРАФИЧЕСКИХ СИСТЕМ И ТЕХНОЛОГИЙ НАПРАВЛЕНИЕ: 29. 03 –ТЕХНОЛОГИЯ ПОЛИГРАФИЧЕСКОГО И УПАКОВОЧНОГО ПРОИЗВОДСТВА Выпускная квалификационная работа Салимой Юзили Радиковны Проектирование и разработка книжного издания в твердом переплете Научный руководитель: д. ф. м. н. , профессор Р. Ф. Маликов 1
Актуальность выпускной квалификационной работы заключается в том, что твердый переплет книги играет важную роль в современном мире. Твердый переплет придает книге большой срок службы, относительно устойчивы к истиранию и могут выдержать частое использование, чем книга в мягкой обложке. Благодаря прочному покрытию твердого переплета и долговечности, книга традиционно применяется для школьных учебников и литературы высших учебных заведений.

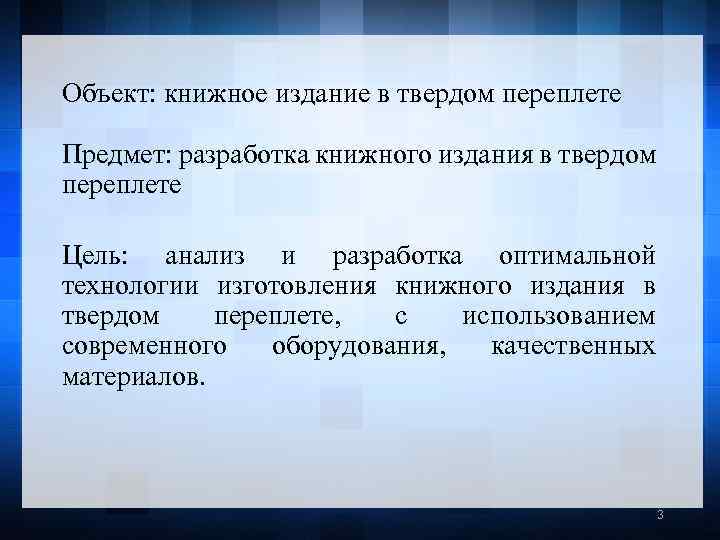

Объект: книжное издание в твердом переплете Предмет: разработка книжного издания в твердом переплете Цель: анализ и разработка оптимальной технологии изготовления книжного издания в твердом переплете, с использованием современного оборудования, качественных материалов. 3

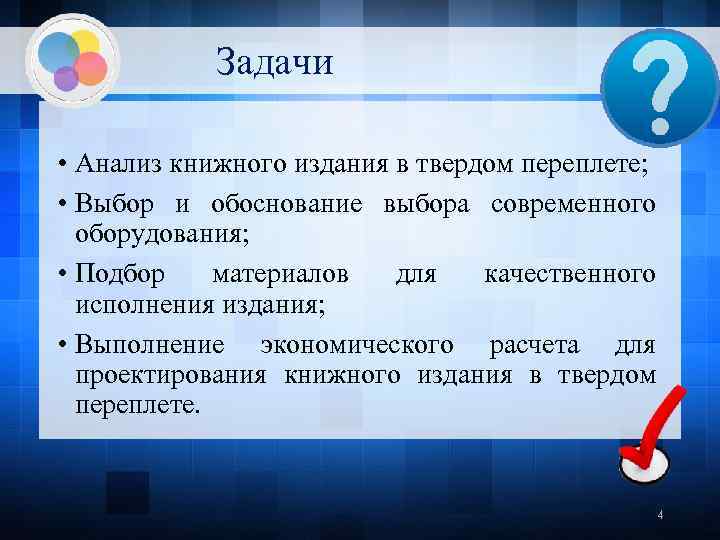

Задачи • Анализ книжного издания в твердом переплете; • Выбор и обоснование выбора современного оборудования; • Подбор материалов для качественного исполнения издания; • Выполнение экономического расчета для проектирования книжного издания в твердом переплете. 4

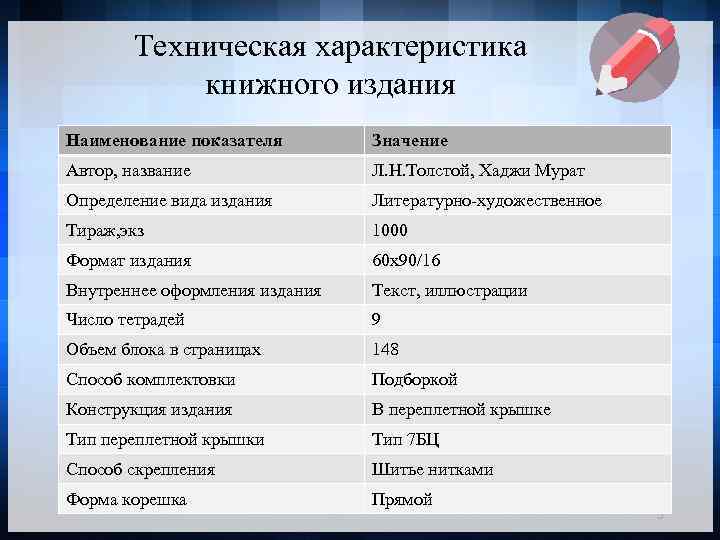

Техническая характеристика книжного издания Наименование показателя Значение Автор, название Л. Н. Толстой, Хаджи Мурат Определение вида издания Литературно-художественное Тираж, экз 1000 Формат издания 60 х90/16 Внутреннее оформления издания Текст, иллюстрации Число тетрадей 9 Объем блока в страницах 148 Способ комплектовки Подборкой Конструкция издания В переплетной крышке Тип переплетной крышки Тип 7 БЦ Способ скрепления Шитье нитками Форма корешка Прямой 5

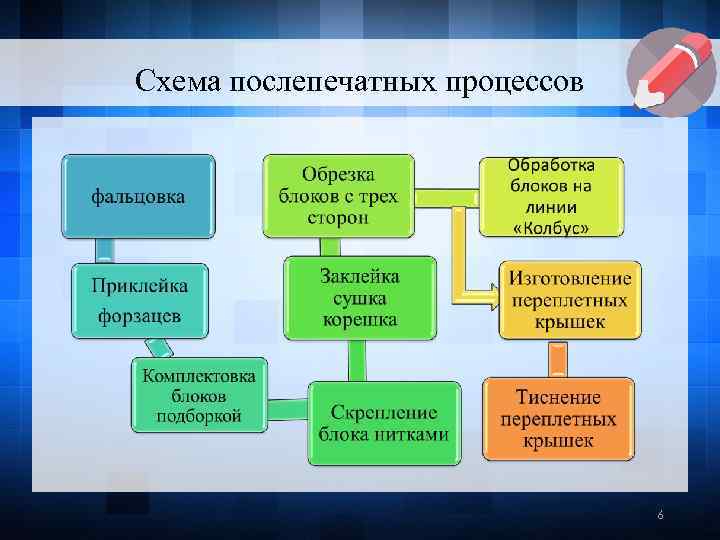

Схема послепечатных процессов 6

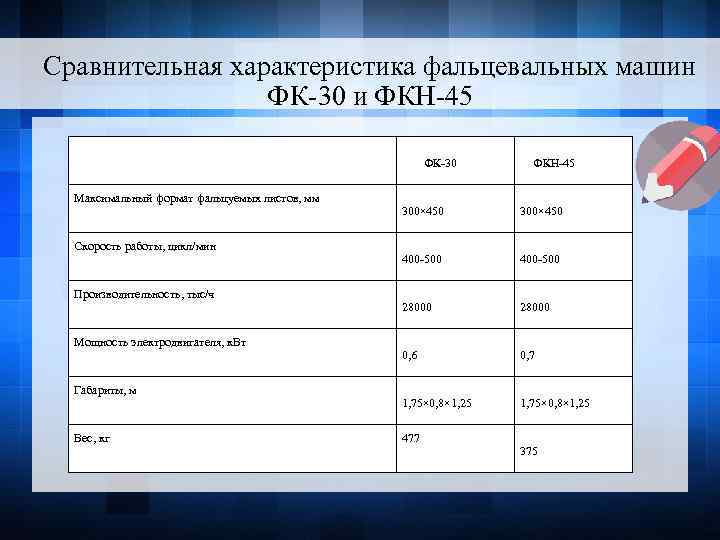

Сравнительная характеристика фальцевальных машин ФК-30 и ФКH-45 Максимальный формат фальцуемых листов, мм Скорость работы, цикл/мин Производительность, тыс/ч Мощность электродвигателя, к. Вт Габариты, м Вес, кг ФК-30 ФКН-45 300× 450 400 -500 28000 0, 6 0, 7 1, 75× 0, 8× 1, 25 477 375

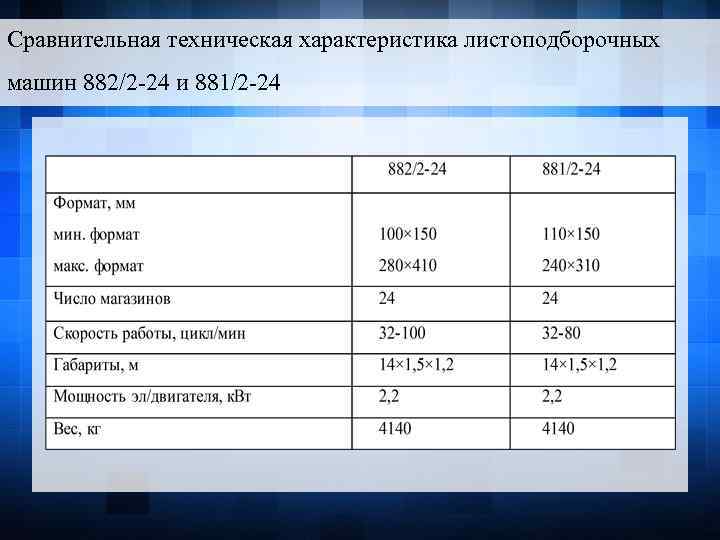

Сравнительная техническая характеристика листоподборочных машин 882/2 -24 и 881/2 -24

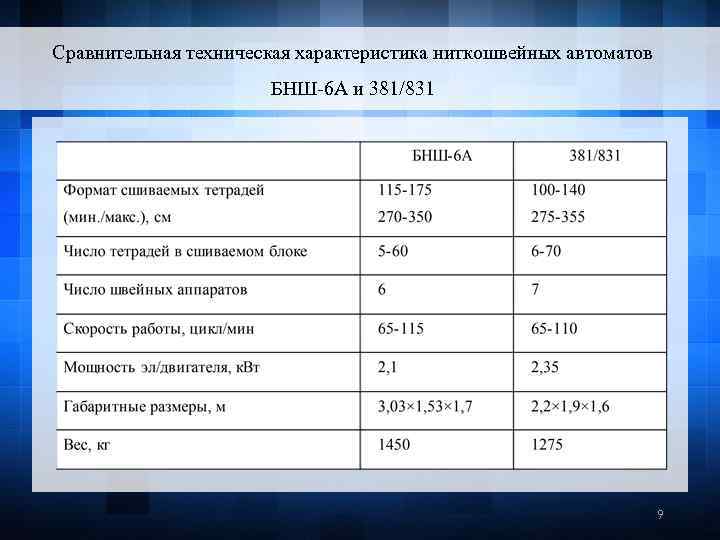

Сравнительная техническая характеристика ниткошвейных автоматов БНШ-6 А и 381/831 9

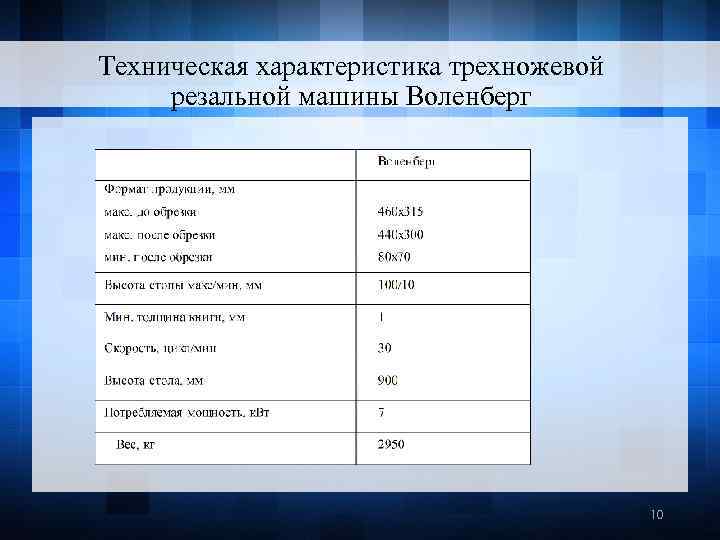

Техническая характеристика трехножевой резальной машины Воленберг 10

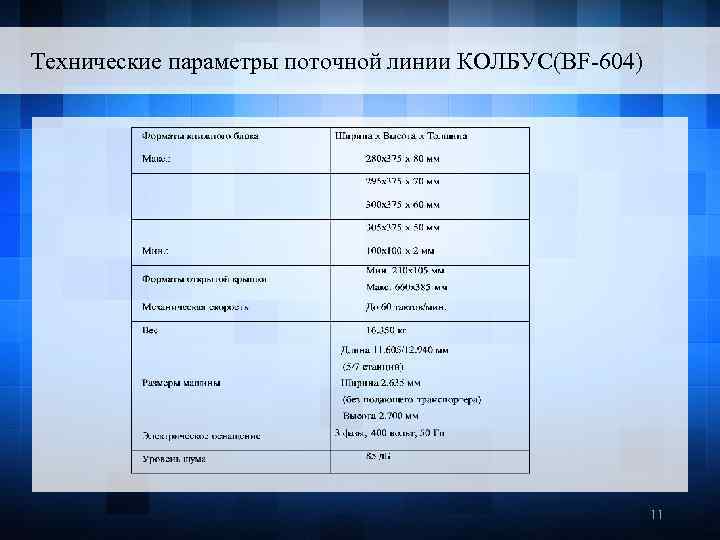

Технические параметры поточной линии КОЛБУС(BF-604) 11

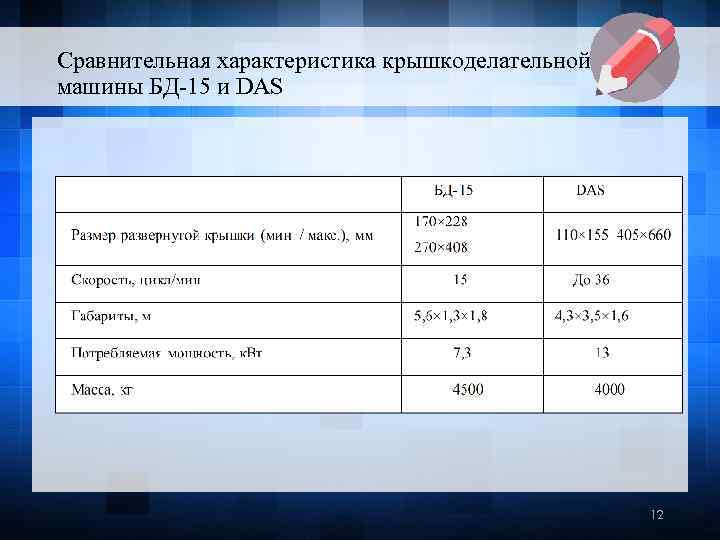

Сравнительная характеристика крышкоделательной машины БД-15 и DAS 12

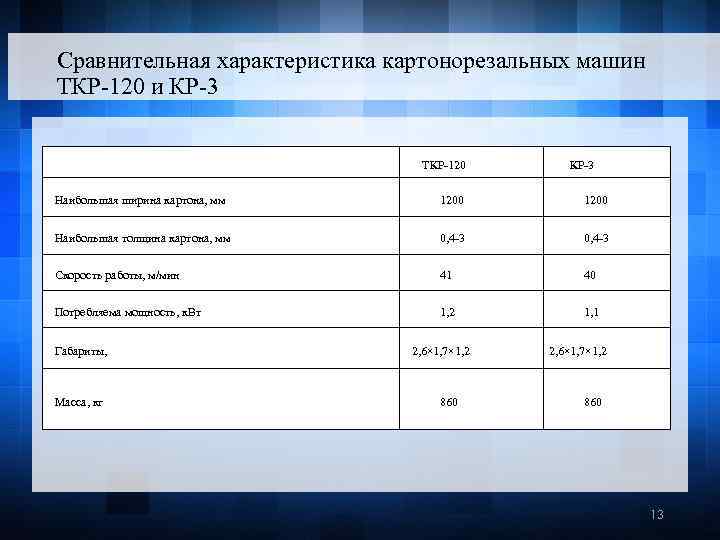

Сравнительная характеристика картонорезальных машин ТКР-120 и КР-3 ТКР-120 КР-3 Наибольшая ширина картона, мм 1200 Наибольшая толщина картона, мм 0, 4 -3 Скорость работы, м/мин 41 40 Потребляема мощность, к. Вт 1, 2 1, 1 Габариты, Масса, кг 2, 6× 1, 7× 1, 2 860 13

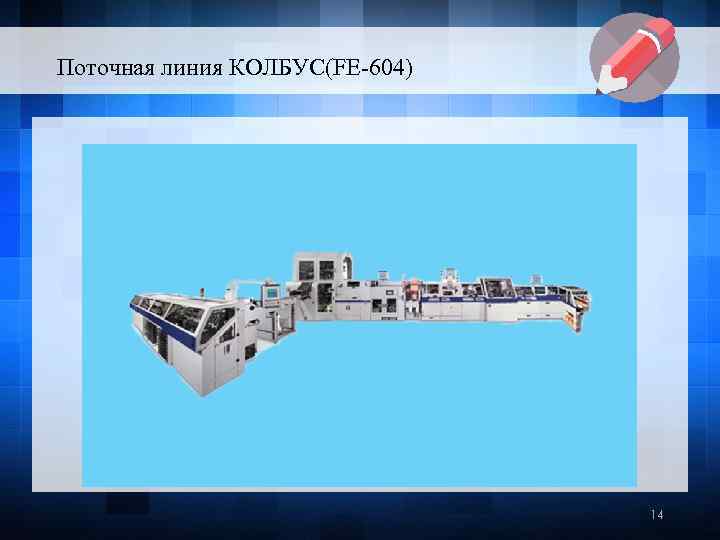

Поточная линия КОЛБУС(FE-604) 14

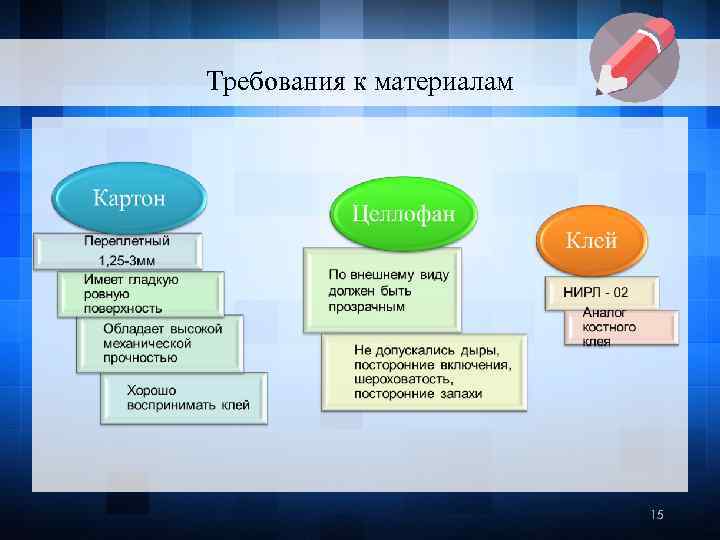

Требования к материалам 15

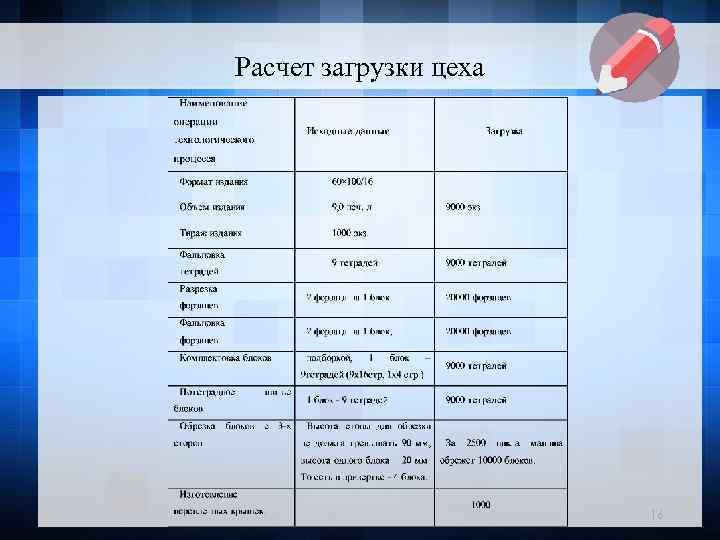

Расчет загрузки цеха 16

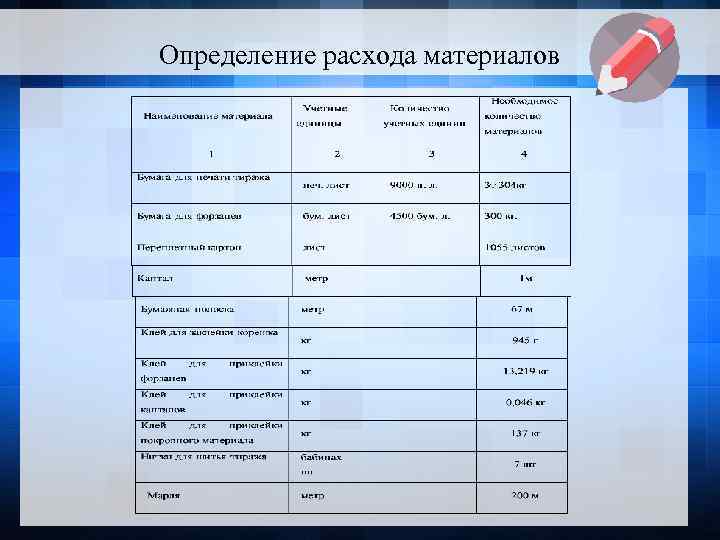

Определение расхода материалов

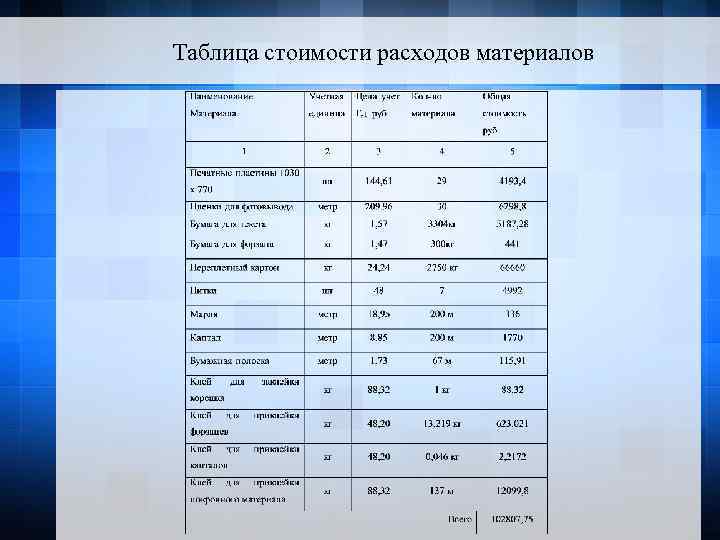

Таблица стоимости расходов материалов

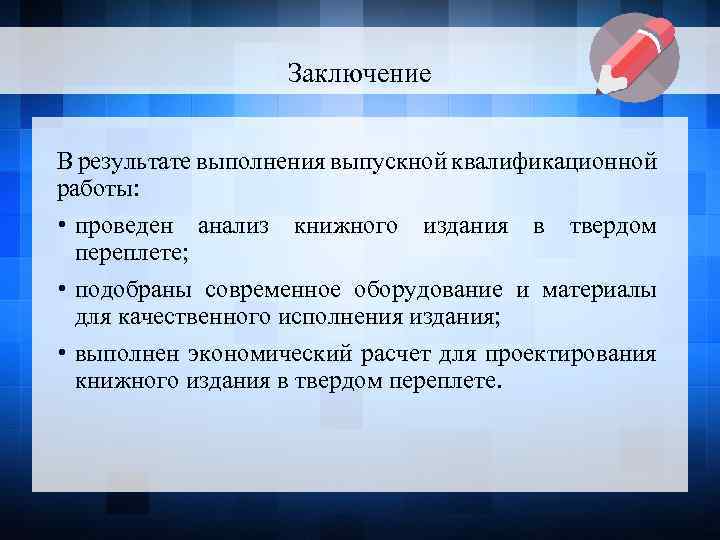

Заключение В результате выполнения выпускной квалификационной работы: • проведен анализ книжного издания в твердом переплете; • подобраны современное оборудование и материалы для качественного исполнения издания; • выполнен экономический расчет для проектирования книжного издания в твердом переплете.
Спасибо за внимание!!!
