ФГБНИУ СОПС Минэкономразвития России и РАН Проведение геоэкологического обследования островов Хейса и Рудольфа архипелага Земли Франца -Иосифа в 2012 году Москва, 2012
Карта архипелага Земля Франца-Иосифа 2 Объектом проведения природоохранных мероприятий является загрязненная территория островов Хейса и Рудольфа архипелага Земля Франца-Иосифа

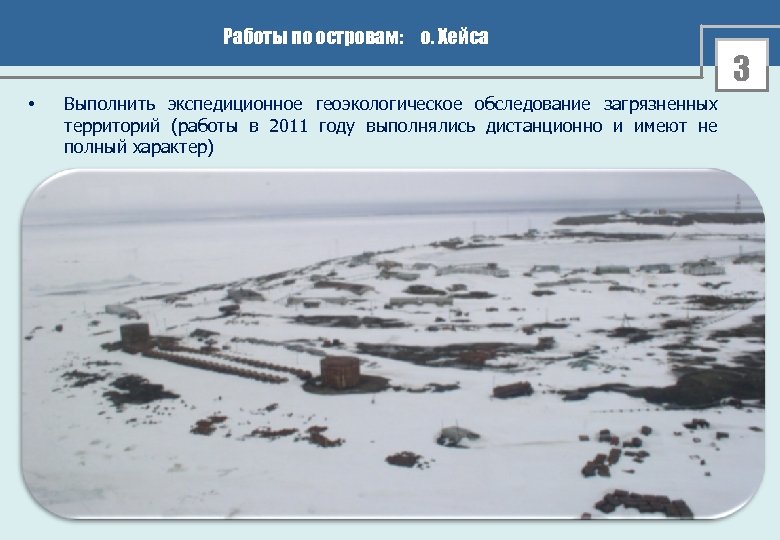

Работы по островам: о. Хейса 3 • Выполнить экспедиционное геоэкологическое обследование загрязненных территорий (работы в 2011 году выполнялись дистанционно и имеют не полный характер)

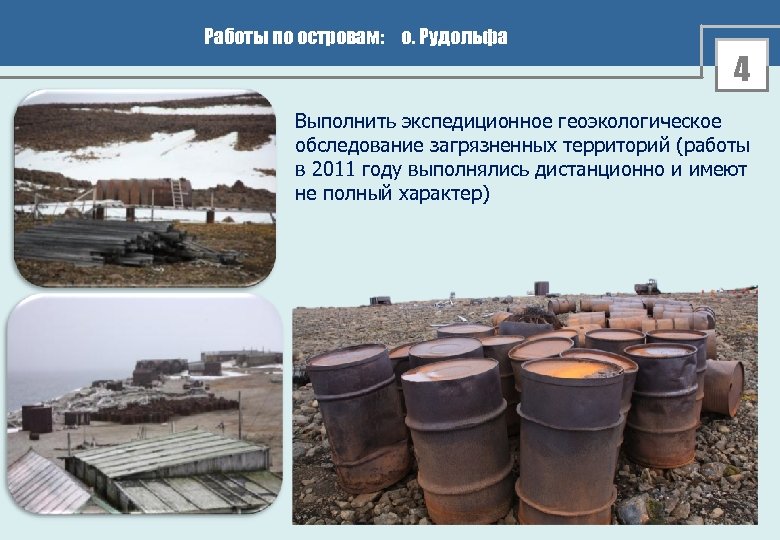

Работы по островам: о. Рудольфа 4 Выполнить экспедиционное геоэкологическое обследование загрязненных территорий (работы в 2011 году выполнялись дистанционно и имеют не полный характер)
Этапы работ 5 ü Целью запланированных к выполнению в 2012 году работ является проведение геоэкологического обследования островов Хейса и Рудольфа архипелага ЗФИ. ü Этап I: ü Цель работ: является разработка программы экспедиционного обследования и первоочередных мероприятий по подготовке экспедиции, получение необходимых согласований и разрешений. ü Этап II: Проведение геоэкологического обследования островов Хейса и Рудольфа архипелага ЗФИ. ü Цель работ: проведение работ по геоэкологической паспортизации объектов накопленного экологического ущерба на островах Хейса и Рудольфа архипелага ЗФИ. ü Этап III. Подготовить технический отчет о выполнении работ по геоэкологическому обследованию островов Хейса и Рудольфа с разработкой предложений по работам в 2013 г. ü Цель работ: обобщение материалов геоэкологического обследования островов Хейса и Рудольфа архипелага ЗФИ, необходимых для определения работ по очистке островов.

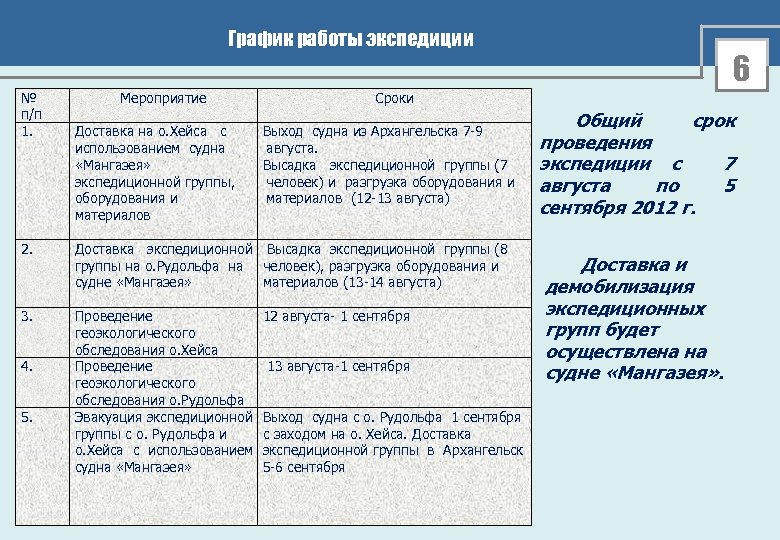

График работы экспедиции № п/п 1. 2. 3. 4. 5. Мероприятие 6 Сроки Доставка на о. Хейса с Выход судна из Архангельска 7 -9 использованием судна августа. «Мангазея» Высадка экспедиционной группы (7 экспедиционной группы, человек) и разгрузка оборудования и материалов (12 -13 августа) материалов Доставка экспедиционной Высадка экспедиционной группы (8 группы на о. Рудольфа на человек), разгрузка оборудования и судне «Мангазея» материалов (13 -14 августа) Проведение 12 августа- 1 сентября геоэкологического обследования о. Хейса Проведение 13 августа-1 сентября геоэкологического обследования о. Рудольфа Эвакуация экспедиционной Выход судна с о. Рудольфа 1 сентября группы с о. Рудольфа и с заходом на о. Хейса. Доставка о. Хейса с использованием экспедиционной группы в Архангельск судна «Мангазея» 5 -6 сентября Общий срок проведения экспедиции с 7 августа по 5 сентября 2012 г. Доставка и демобилизация экспедиционных групп будет осуществлена на судне «Мангазея» .

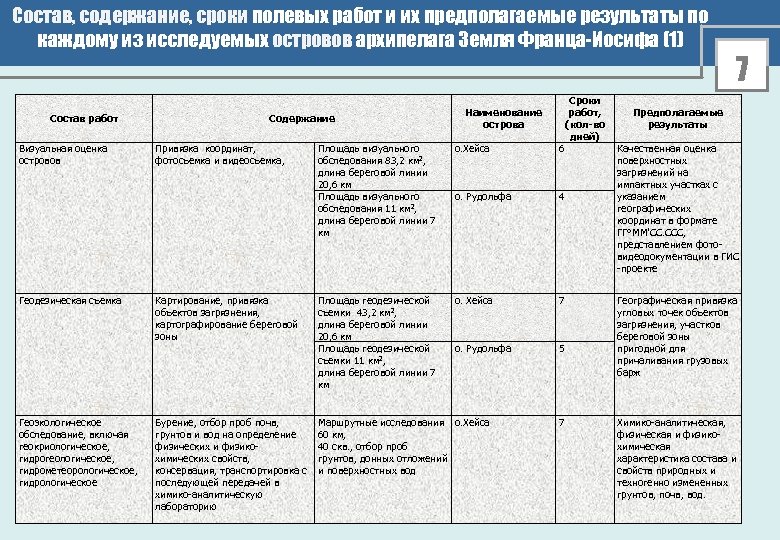

Состав, содержание, сроки полевых работ и их предполагаемые результаты по каждому из исследуемых островов архипелага Земля Франца-Иосифа (1) Состав работ Визуальная оценка островов Геодезическая съемка Геоэкологическое обследование, включая геокриологическое, гидрогеологическое, гидрометеорологическое, гидрологическое Содержание Привязка координат, фотосъемка и видеосъемка, Наименование острова Площадь визуального обследования 83, 2 км 2, длина береговой линии 20, 6 км Площадь визуального обследования 11 км 2, длина береговой линии 7 км о. Хейса 6 о. Рудольфа 4 Картирование, привязка объектов загрязнения, картографирование береговой зоны Площадь геодезической съемки 43, 2 км 2, длина береговой линии 20, 6 км Площадь геодезической съемки 11 км 2, длина береговой линии 7 км о. Хейса 7 о. Рудольфа 5 Бурение, отбор проб почв, грунтов и вод на определение физических и физикохимических свойств, консервация, транспортировка с последующей передачей в химико-аналитическую лабораторию Маршрутные исследования о. Хейса 60 км, 40 скв. , отбор проб грунтов, донных отложений и поверхностных вод 7 Сроки работ, (кол-во дней) 7 Предполагаемые результаты Качественная оценка поверхностных загрязнений на импактных участках с указанием географических координат в формате ГГ°МM'СС. ССС, представлением фото- видеодокументации в ГИС -проекте Географическая привязка угловых точек объектов загрязнения, участков береговой зоны пригодной для причаливания грузовых барж Химико-аналитическая, физическая и физикохимическая характеристика состава и свойств природных и техногенно измененных грунтов, почв, вод.

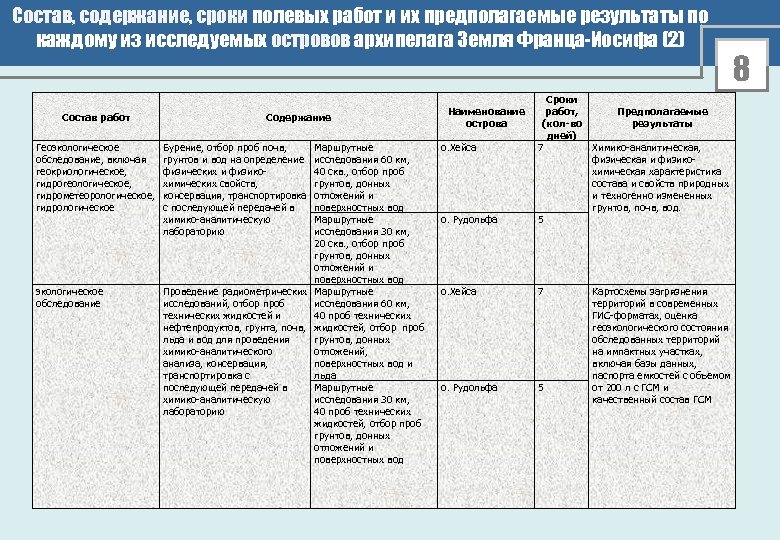

Состав, содержание, сроки полевых работ и их предполагаемые результаты по каждому из исследуемых островов архипелага Земля Франца-Иосифа (2) Состав работ Геоэкологическое обследование, включая геокриологическое, гидрогеологическое, гидрометеорологическое, гидрологическое экологическое обследование Содержание Бурение, отбор проб почв, грунтов и вод на определение физических и физикохимических свойств, консервация, транспортировка с последующей передачей в химико-аналитическую лабораторию Маршрутные исследования 60 км, 40 скв. , отбор проб грунтов, донных отложений и поверхностных вод Маршрутные исследования 30 км, 20 скв. , отбор проб грунтов, донных отложений и поверхностных вод Проведение радиометрических Маршрутные исследований, отбор проб исследования 60 км, технических жидкостей и 40 проб технических нефтепродуктов, грунта, почв, жидкостей, отбор проб льда и вод для проведения грунтов, донных химико-аналитического отложений, анализа, консервация, поверхностных вод и транспортировка с льда последующей передачей в Маршрутные химико-аналитическую исследования 30 км, лабораторию 40 проб технических жидкостей, отбор проб грунтов, донных отложений и поверхностных вод о. Рудольфа Сроки работ, Предполагаемые (кол-во результаты дней) 7 Химико-аналитическая, физическая и физикохимическая характеристика состава и свойств природных и техногенно измененных грунтов, почв, вод. 5 о. Хейса 7 о. Рудольфа 5 8 Наименование острова о. Хейса Картосхемы загрязнения территорий в современных ГИС-форматах, оценка геоэкологического состояния обследованных территорий на импактных участках, включая базы данных, паспорта емкостей с объемом от 200 л с ГСМ и качественный состав ГСМ

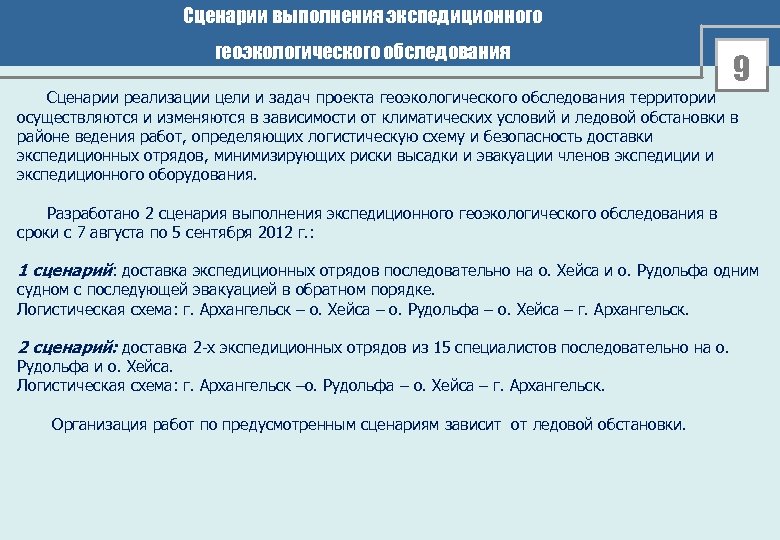

Сценарии выполнения экспедиционного геоэкологического обследования 9 Сценарии реализации цели и задач проекта геоэкологического обследования территории осуществляются и изменяются в зависимости от климатических условий и ледовой обстановки в районе ведения работ, определяющих логистическую схему и безопасность доставки экспедиционных отрядов, минимизирующих риски высадки и эвакуации членов экспедиции и экспедиционного оборудования. Разработано 2 сценария выполнения экспедиционного геоэкологического обследования в сроки с 7 августа по 5 сентября 2012 г. : 1 сценарий: доставка экспедиционных отрядов последовательно на о. Хейса и о. Рудольфа одним судном с последующей эвакуацией в обратном порядке. Логистическая схема: г. Архангельск – о. Хейса – о. Рудольфа – о. Хейса – г. Архангельск. 2 сценарий: доставка 2 -х экспедиционных отрядов из 15 специалистов последовательно на о. Рудольфа и о. Хейса. Логистическая схема: г. Архангельск –о. Рудольфа – о. Хейса – г. Архангельск. Организация работ по предусмотренным сценариям зависит от ледовой обстановки.

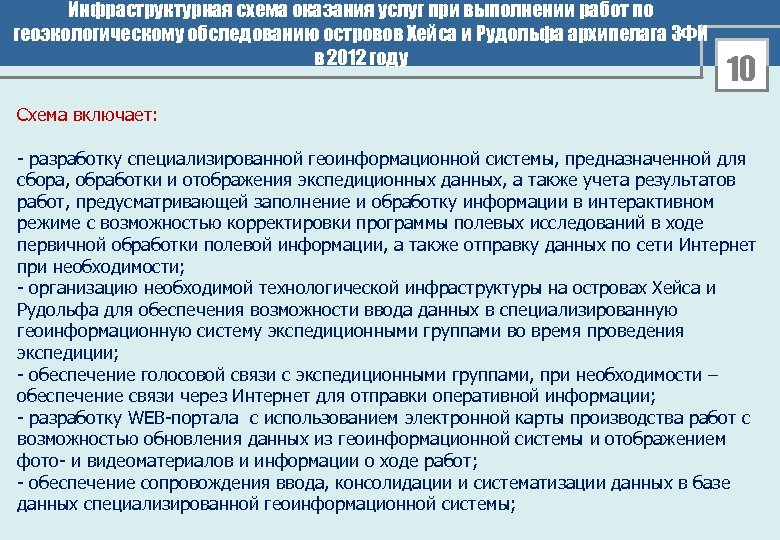

Инфраструктурная схема оказания услуг при выполнении работ по геоэкологическому обследованию островов Хейса и Рудольфа архипелага ЗФИ в 2012 году 10 Схема включает: - разработку специализированной геоинформационной системы, предназначенной для сбора, обработки и отображения экспедиционных данных, а также учета результатов работ, предусматривающей заполнение и обработку информации в интерактивном режиме с возможностью корректировки программы полевых исследований в ходе первичной обработки полевой информации, а также отправку данных по сети Интернет при необходимости; - организацию необходимой технологической инфраструктуры на островах Хейса и Рудольфа для обеспечения возможности ввода данных в специализированную геоинформационную систему экспедиционными группами во время проведения экспедиции; - обеспечение голосовой связи с экспедиционными группами, при необходимости – обеспечение связи через Интернет для отправки оперативной информации; - разработку WEB-портала с использованием электронной карты производства работ с возможностью обновления данных из геоинформационной системы и отображением фото- и видеоматериалов и информации о ходе работ; - обеспечение сопровождения ввода, консолидации и систематизации данных в базе данных специализированной геоинформационной системы;

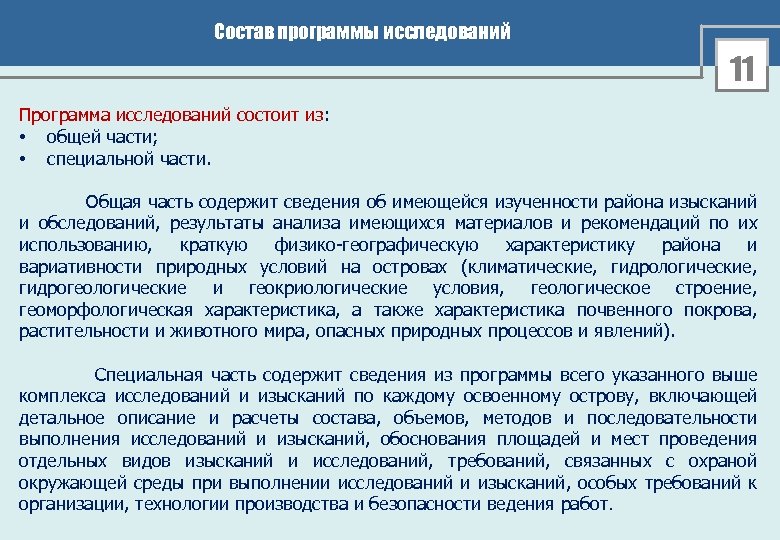

Состав программы исследований 11 Программа исследований состоит из: • общей части; • специальной части. Общая часть содержит сведения об имеющейся изученности района изысканий и обследований, результаты анализа имеющихся материалов и рекомендаций по их использованию, краткую физико-географическую характеристику района и вариативности природных условий на островах (климатические, гидрологические, гидрогеологические и геокриологические условия, геологическое строение, геоморфологическая характеристика, а также характеристика почвенного покрова, растительности и животного мира, опасных природных процессов и явлений). Специальная часть содержит сведения из программы всего указанного выше комплекса исследований и изысканий по каждому освоенному острову, включающей детальное описание и расчеты состава, объемов, методов и последовательности выполнения исследований и изысканий, обоснования площадей и мест проведения отдельных видов изысканий и исследований, требований, связанных с охраной окружающей среды при выполнении исследований и изысканий, особых требований к организации, технологии производства и безопасности ведения работ.

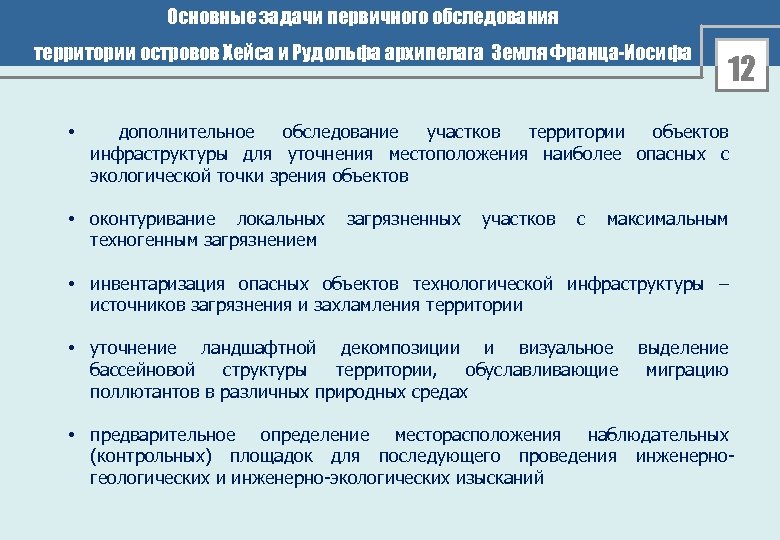

Основные задачи первичного обследования территории островов Хейса и Рудольфа архипелага Земля Франца-Иосифа 12 • дополнительное обследование участков территории объектов инфраструктуры для уточнения местоположения наиболее опасных с экологической точки зрения объектов • оконтуривание локальных загрязненных участков с максимальным техногенным загрязнением • инвентаризация опасных объектов технологической инфраструктуры – источников загрязнения и захламления территории • уточнение ландшафтной декомпозиции и визуальное выделение бассейновой структуры территории, обуславливающие миграцию поллютантов в различных природных средах • предварительное определение месторасположения наблюдательных (контрольных) площадок для последующего проведения инженерногеологических и инженерно-экологических изысканий

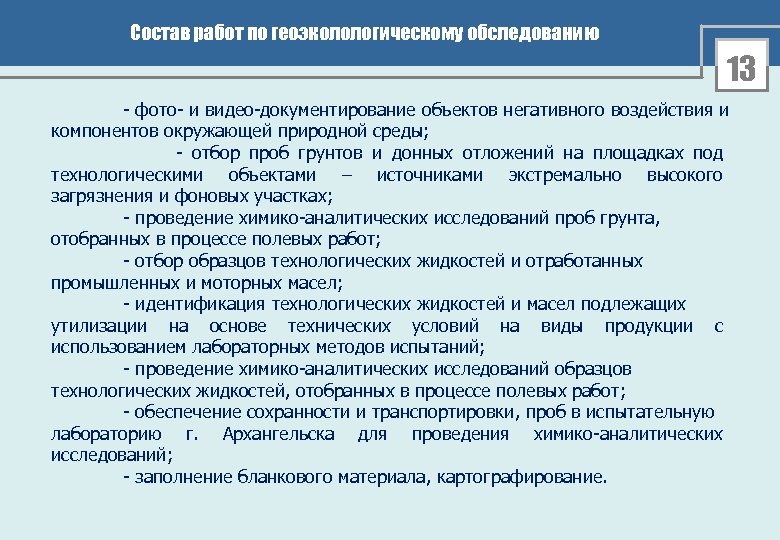

Состав работ по геоэколологическому обследованию 13 - фото- и видео-документирование объектов негативного воздействия и компонентов окружающей природной среды; - отбор проб грунтов и донных отложений на площадках под технологическими объектами – источниками экстремально высокого загрязнения и фоновых участках; - проведение химико-аналитических исследований проб грунта, отобранных в процессе полевых работ; - отбор образцов технологических жидкостей и отработанных промышленных и моторных масел; - идентификация технологических жидкостей и масел подлежащих утилизации на основе технических условий на виды продукции с использованием лабораторных методов испытаний; - проведение химико-аналитических исследований образцов технологических жидкостей, отобранных в процессе полевых работ; - обеспечение сохранности и транспортировки, проб в испытательную лабораторию г. Архангельска для проведения химико-аналитических исследований; - заполнение бланкового материала, картографирование.

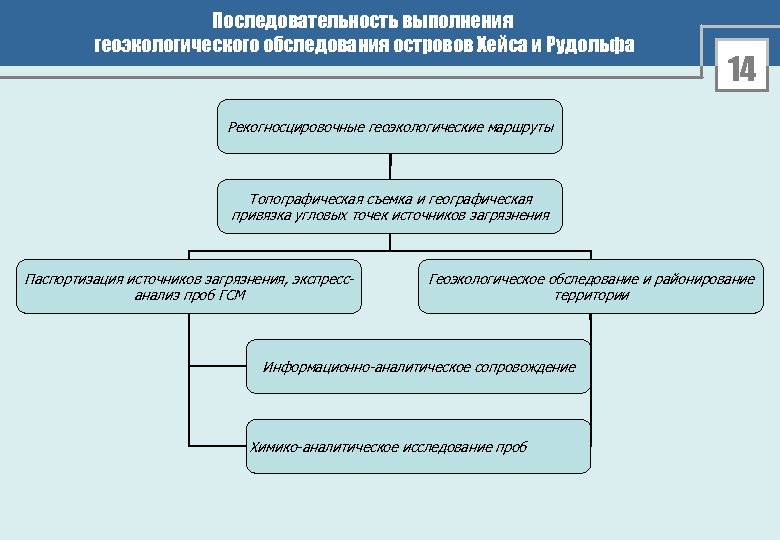

Последовательность выполнения геоэкологического обследования островов Хейса и Рудольфа 14 Рекогносцировочные геоэкологические маршруты Топографическая съемка и географическая привязка угловых точек источников загрязнения Паспортизация источников загрязнения, экспрессанализ проб ГСМ Геоэкологическое обследование и районирование территории Информационно-аналитическое сопровождение Химико-аналитическое исследование проб

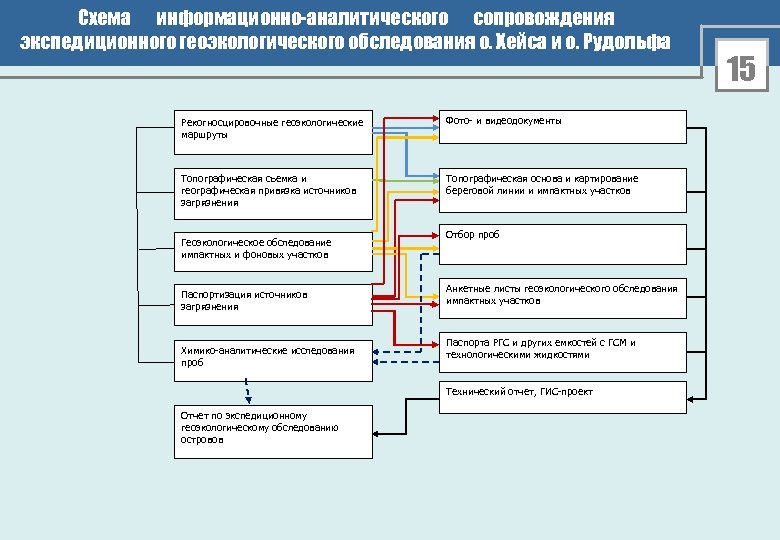

Схема информационно-аналитического сопровождения экспедиционного геоэкологического обследования о. Хейса и о. Рудольфа Рекогносцировочные геоэкологические маршруты Фото- и видеодокументы Топографическая съемка и географическая привязка источников загрязнения Топографическая основа и картирование береговой линии и импактных участков Геоэкологическое обследование импактных и фоновых участков Паспортизация источников загрязнения Химико-аналитические исследования проб Отбор проб Анкетные листы геоэкологического обследования импактных участков Паспорта РГС и других емкостей с ГСМ и технологическими жидкостями Технический отчет, ГИС-проект Отчет по экспедиционному геоэкологическому обследованию островов 15

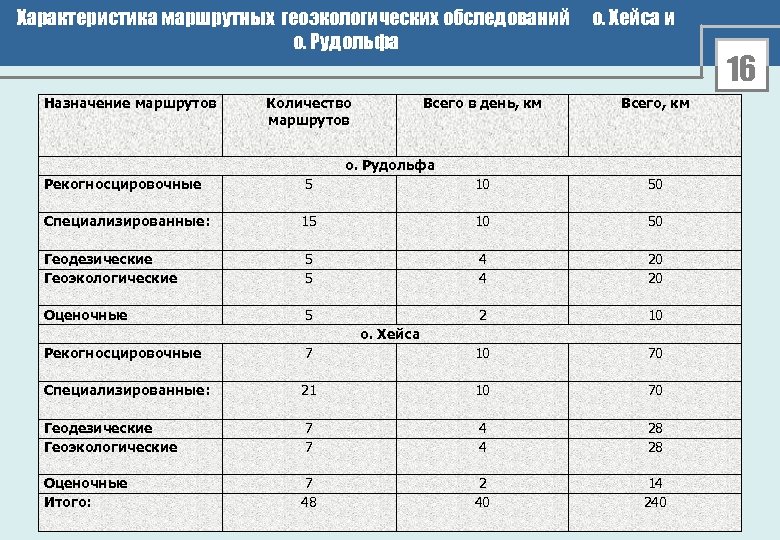

Характеристика маршрутных геоэкологических обследований о. Рудольфа Назначение маршрутов Количество маршрутов Всего в день, км о. Хейса и 16 Всего, км о. Рудольфа Рекогносцировочные 5 10 50 Специализированные: 15 10 50 Геодезические Геоэкологические 5 5 4 4 20 20 Оценочные 5 2 10 о. Хейса Рекогносцировочные 7 10 70 Специализированные: 21 10 70 Геодезические Геоэкологические 7 7 4 4 28 28 Оценочные Итого: 7 48 2 40 14 240

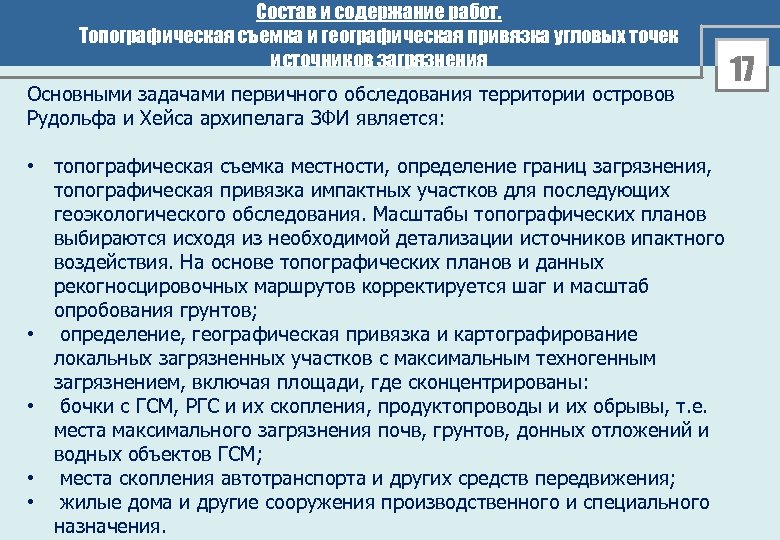

Состав и содержание работ. Топографическая съемка и географическая привязка угловых точек источников загрязнения. Основными задачами первичного обследования территории островов 17 Рудольфа и Хейса архипелага ЗФИ является: • топографическая съемка местности, определение границ загрязнения, топографическая привязка импактных участков для последующих геоэкологического обследования. Масштабы топографических планов выбираются исходя из необходимой детализации источников ипактного воздействия. На основе топографических планов и данных рекогносцировочных маршрутов корректируется шаг и масштаб опробования грунтов; • определение, географическая привязка и картографирование локальных загрязненных участков с максимальным техногенным загрязнением, включая площади, где сконцентрированы: • бочки с ГСМ, РГС и их скопления, продуктопроводы и их обрывы, т. е. места максимального загрязнения почв, грунтов, донных отложений и водных объектов ГСМ; • места скопления автотранспорта и других средств передвижения; • жилые дома и другие сооружения производственного и специального назначения.
Состав и содержание работ. Геоэкологическое обследование импактных и фоновых участков. 18 Основными задачами геоэкологического обследования импактных и фоновых участков является: • отбор проб грунта осуществляется с поверхности и на глубине до 1 м (слой сезонного протаивания). Одновременно проводится геокриологическое обследование импактного участка (описание грунтов), техногенно обусловленных экзогенных процессов и явлений. • рекогносцировочное геоэкологическое обследование мест расположения импактных участков и зон аккумуляции загрязнений для последующего проведения детального геоэкологического обследования и топографической привязки; • фото- и видеодокументирование в ходе всех маршрутных исследований

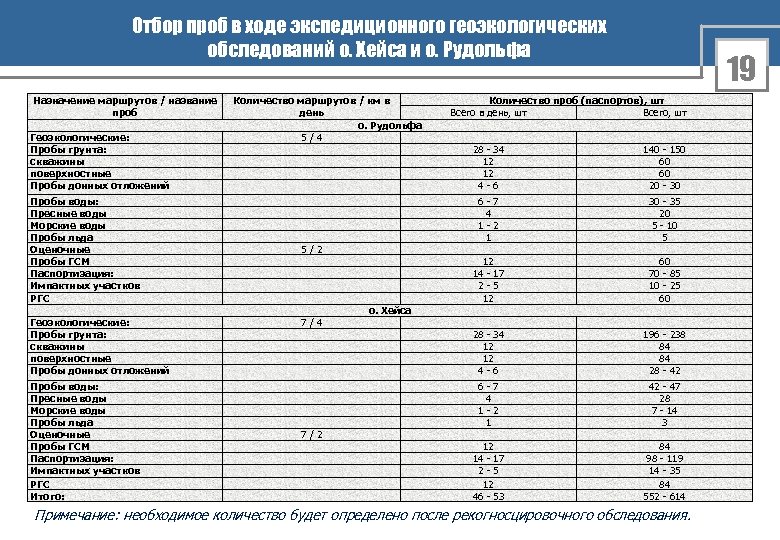

Отбор проб в ходе экспедиционного геоэкологических обследований о. Хейса и о. Рудольфа Назначение маршрутов / название проб Геоэкологические: Пробы грунта: скважины поверхностные Пробы донных отложений Количество маршрутов / км в день о. Рудольфа 5 / 4 Пробы воды: Пресные воды Морские воды Пробы льда Оценочные Пробы ГСМ Паспортизация: Импактных участков РГС 5 / 2 Геоэкологические: Пробы грунта: скважины поверхностные Пробы донных отложений 7 / 4 Пробы воды: Пресные воды Морские воды Пробы льда Оценочные Пробы ГСМ Паспортизация: Импактных участков РГС Итого: 7 / 2 о. Хейса 19 Количество проб (паспортов), шт Всего в день, шт Всего, шт 28 - 34 12 12 4 - 6 140 - 150 60 60 20 - 30 6 - 7 4 1 - 2 1 12 14 - 17 2 - 5 12 30 - 35 20 5 - 10 5 60 70 - 85 10 - 25 60 28 - 34 12 12 4 - 6 196 - 238 84 84 28 - 42 6 - 7 4 1 - 2 1 12 14 - 17 2 - 5 12 46 - 53 42 - 47 28 7 - 14 3 84 98 - 119 14 - 35 84 552 - 614 Примечание: необходимое количество будет определено после рекогносцировочного обследования.
Состав и содержание работ. Паспортизация источников загрязнения 20 Основными задачами паспортизации источников загрязнения является: • инвентаризация опасных объектов технологической инфраструктуры – источников загрязнения и захламления территории( здания производственного и гражданского назначения; объекты энерго- и водоснабжения; электронное оборудование; аэродромную инфраструктуру; резервуарный парк с различными видами ГСМ; резервуарный парк отработанных ГСМ; эстакады трубопроводов; кабельные сети; складские сооружения материально-технического снабжения; другое оборудование, химреагенты (жидкости и сыпучие материалы); топливо и масла в бочках; металлолом, рассредоточенный по территории; разукомплектованную технику; свалки бытовых и промышленных отходов; места сброса канализации на рельеф и пр. ) • в ходе рекогносцировочных маршрутов уточнение ландшафтной декомпозиции и визуальное выделение бассейновой структуры территории, обуславливающие миграцию и аккумуляцию загрязняющих веществ в различных природных средах

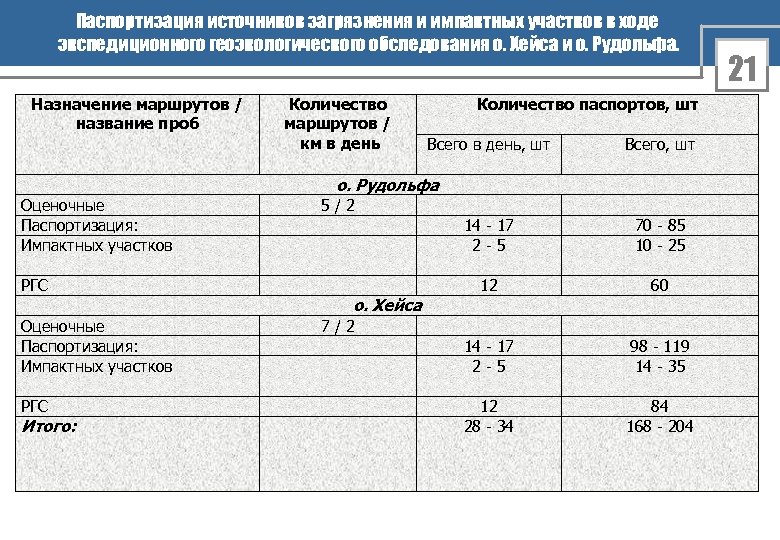

Паспортизация источников загрязнения и импактных участков в ходе экспедиционного геоэкологического обследования о. Хейса и о. Рудольфа. Назначение маршрутов / название проб Количество маршрутов / км в день Количество паспортов, шт Всего в день, шт Всего, шт о. Рудольфа Оценочные Паспортизация: Импактных участков РГС Итого: 5 / 2 14 - 17 2 - 5 70 - 85 10 - 25 12 60 7 / 2 14 - 17 2 - 5 98 - 119 14 - 35 12 28 - 34 84 168 - 204 о. Хейса 21
Состав и содержание работ. Информационно-аналитическое сопровождение (включая камеральную обработку информации). 22 В ходе геоэкологического обследования территорий будут использоваться полевой экспедиционный модуль и специализированная геоинформационная система, предусматривающая заполнение и обработку информации в интерактивном режиме с возможностью корректировки программы полевых исследований в ходе первичной обработки полевой информации. В ходе камеральной обработки результатов геоэкологического обследования импактных участков осуществляется ранжирование по уровню опасность и длительности воздействия на окружающую среду источников техногенного воздействия, картирование территорий островов по степени нарушенности, экологической опасности импактных участков, разработки первоочередных мероприятий по локализации загрязнений и рекомендаций по дальнейшему использованию территорий.
Состав и содержание работ. Химико-аналитическое исследование проб. 23 Химико-аналитические исследования отобранных проб будут проводиться по следующим компонентам: • химический анализ почв, грунтов и донных отложений на содержание тяжелых металлов (7 элементов), нефтепродуктов, ПХБ, хлорорганических пестицидов, полиароматических углеводородов, бензола, толуола, этилбензола и ксилола); • геоэкологическое картирование импактных участков (описание разрезов); • химический анализ проб поверхностных и подземных вод при наличии выходов, определение общего химического состава воды, содержания нефтепродуктов, тяжелых металлов (72 показателя), азотных соединений (нитрат-ионы, нитрит-ионы, ионы аммония), ПХБ, хлорорганических пестицидов, полиароматических углеводородов, бензола, толуола, этилбензола, определение радиоактивности и др.
Численный состав экспедиции на о. Хейса 24 Вид работ Должность Общие административные и научно-методические функции, рекогносцировочные маршруты, фото- Начальник документирование экспедиции Обеспечение контроля качества выполнения работ, планирование, мониторинг выполнения работ, управление экологическими рисками, управление качеством решения экологических задач проекта, обучение, рекогносцировочные маршруты, фото-документирование Эксперт-эколог Обеспечение безопасности на территории базового лагеря и маршрутной съемки Егерь Работа с системой глобального позиционирования (GPS), обработка полученных данных на ПК, подготовка ГИСпроекта, обучение работе со специальным ПО Приготовление пищи для участников экспедиции ГИС-технолог Технический работник Полевые работы, паспортизация источников загрязнения, фото-документирование, обработка полученных данных на ПК с использованием специализированного программного обеспечения Оценщик, замерщик Полевые работы по географической привязке угловых точек источников загрязнения, с указанием географических координат в формате ГГ°ММʹСС. СССʺ, топографическая съемка импактных участков и береговой линии Геодезист Полевые работы, специализированные маршруты, отбор проб, описание разрезов, фото-документирование Геолог

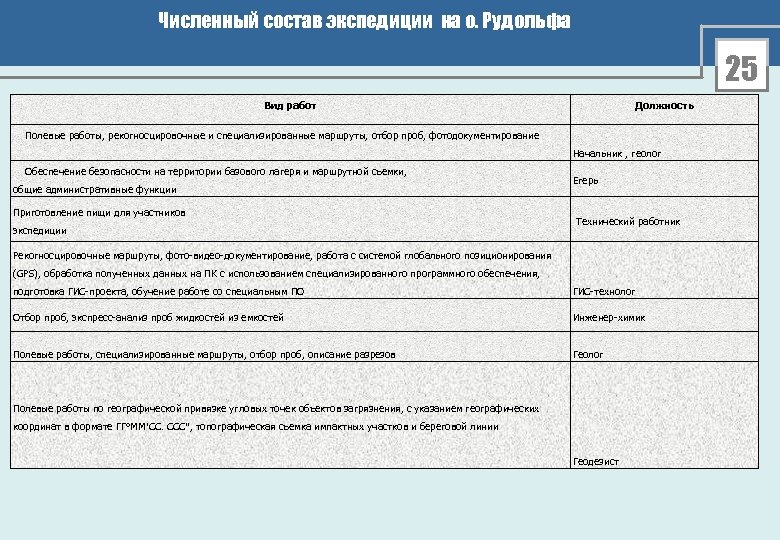

Численный состав экспедиции на о. Рудольфа 25 Вид работ Должность Полевые работы, рекогносцировочные и специализированные маршруты, отбор проб, фотодокументирование Начальник , геолог Обеспечение безопасности на территории базового лагеря и маршрутной съемки, общие административные функции Приготовление пищи для участников экспедиции Егерь Технический работник Рекогносцировочные маршруты, фото-видео-документирование, работа с системой глобального позиционирования (GPS), обработка полученных данных на ПК с использованием специализированного программного обеспечения, подготовка ГИС-проекта, обучение работе со специальным ПО ГИС-технолог Отбор проб, экспресс-анализ проб жидкостей из емкостей Инженер-химик Полевые работы, специализированные маршруты, отбор проб, описание разрезов Геолог Полевые работы по географической привязке угловых точек объектов загрязнения, с указанием географических координат в формате ГГ°ММʹСС. СССʺ, топографическая съемка импактных участков и береговой линии Геодезист

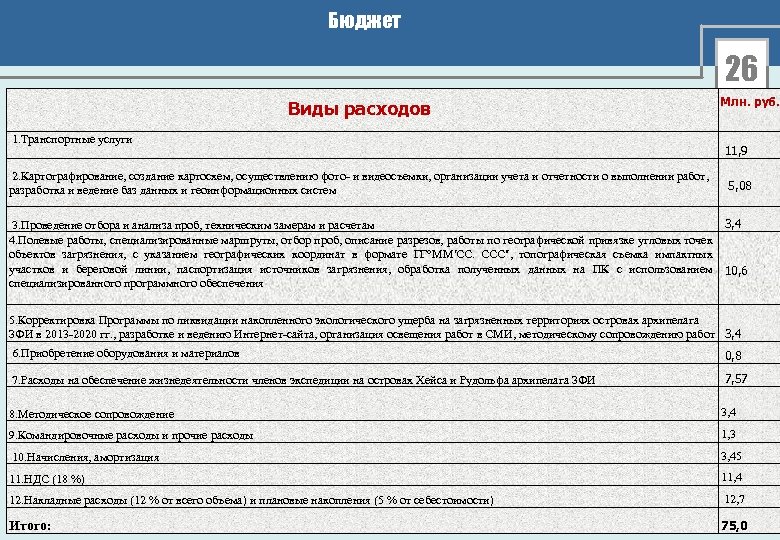

Бюджет 26 Виды расходов 1. Транспортные услуги 2. Картографирование, создание картосхем, осуществлению фото- и видеосъемки, организации учета и отчетности о выполнении работ, разработка и ведение баз данных и геоинформационных систем Млн. руб. 11, 9 5, 08 3, 4 3. Проведение отбора и анализа проб, техническим замерам и расчетам 4. Полевые работы, специализированные маршруты, отбор проб, описание разрезов, работы по географической привязке угловых точек объектов загрязнения, с указанием географических координат в формате ГГ°ММʹСС. СССʺ, топографическая съемка импактных участков и береговой линии, паспортизация источников загрязнения, обработка полученных данных на ПК с использованием 10, 6 специализированного программного обеспечения 5. Корректировка Программы по ликвидации накопленного экологического ущерба на загрязненных территориях островах архипелага ЗФИ в 2013 -2020 гг. , разработке и ведению Интернет-сайта, организация освещения работ в СМИ, методическому сопровождению работ 3, 4 6. Приобретение оборудования и материалов 0, 8 7. Расходы на обеспечение жизнедеятельности членов экспедиции на островах Хейса и Рудольфа архипелага ЗФИ 7, 57 8. Методическое сопровождение 3, 4 9. Командировочные расходы и прочие расходы 1, 3 10. Начисления, амортизация 3, 45 11. НДС (18 %) 11, 4 12. Накладные расходы (12 % от всего объема) и плановые накопления (5 % от себестоимости) 12, 7 Итого: 75, 0

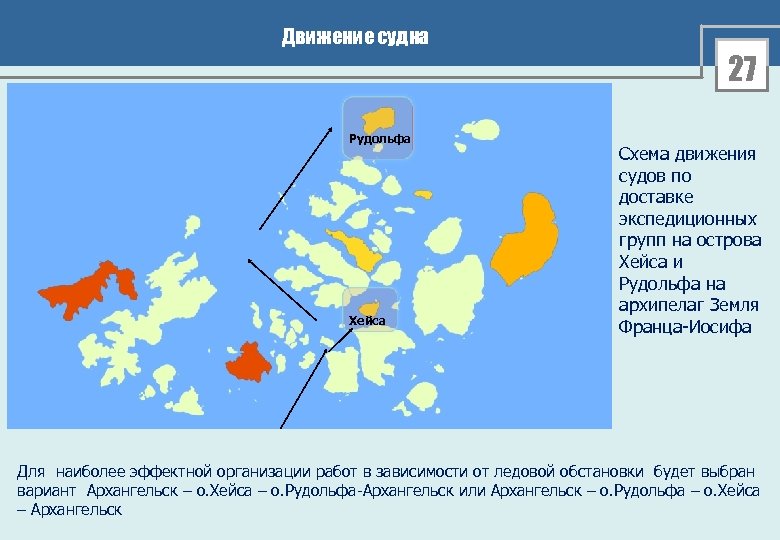

Движение судна 27 Рудольфа Хейса Схема движения судов по доставке экспедиционных групп на острова Хейса и Рудольфа на архипелаг Земля Франца-Иосифа Для наиболее эффектной организации работ в зависимости от ледовой обстановки будет выбран вариант Архангельск – о. Хейса – о. Рудольфа-Архангельск или Архангельск – о. Рудольфа – о. Хейса – Архангельск

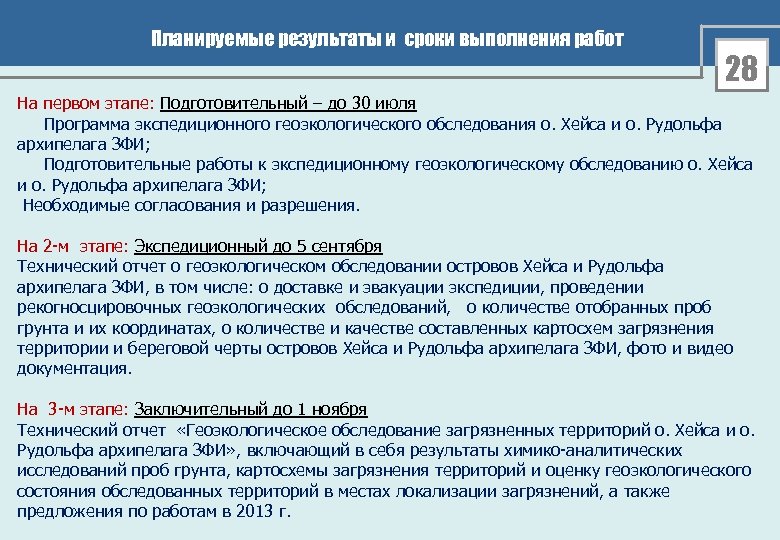

Планируемые результаты и сроки выполнения работ 28 На первом этапе: Подготовительный – до 30 июля Программа экспедиционного геоэкологического обследования о. Хейса и о. Рудольфа архипелага ЗФИ; Подготовительные работы к экспедиционному геоэкологическому обследованию о. Хейса и о. Рудольфа архипелага ЗФИ; Необходимые согласования и разрешения. На 2 -м этапе: Экспедиционный до 5 сентября Технический отчет о геоэкологическом обследовании островов Хейса и Рудольфа архипелага ЗФИ, в том числе: о доставке и эвакуации экспедиции, проведении рекогносцировочных геоэкологических обследований, о количестве отобранных проб грунта и их координатах, о количестве и качестве составленных картосхем загрязнения территории и береговой черты островов Хейса и Рудольфа архипелага ЗФИ, фото и видео документация. На 3 -м этапе: Заключительный до 1 ноября Технический отчет «Геоэкологическое обследование загрязненных территорий о. Хейса и о. Рудольфа архипелага ЗФИ» , включающий в себя результаты химико-аналитических исследований проб грунта, картосхемы загрязнения территорий и оценку геоэкологического состояния обследованных территорий в местах локализации загрязнений, а также предложения по работам в 2013 г.
