Конструкция ВЛЭП.ppt

  • Количество слайдов: 39

> ФГАОУВПО Уральский федеральный университет имени  первого Президента России Б. Н. Ельцина ФГАОУВПО Уральский федеральный университет имени первого Президента России Б. Н. Ельцина Уральский энергетический институт Кафедра «Автоматизированные электрические системы» Конструкция воздушных линий электропередачи Ананичева С. С. 1

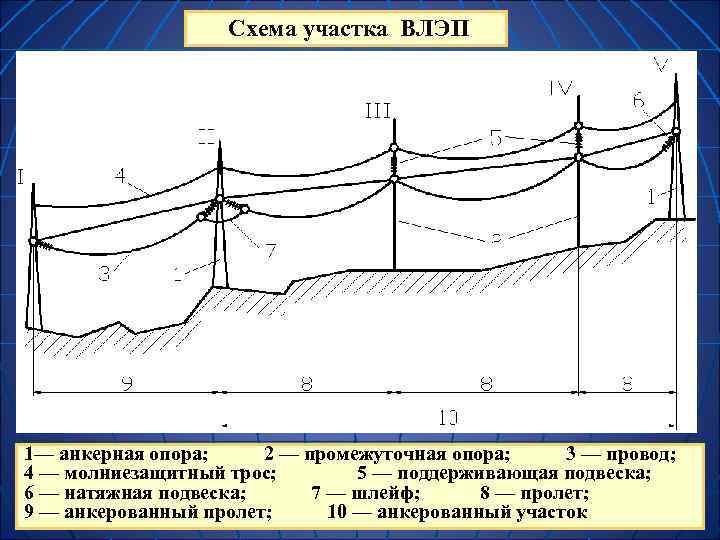

>    Схема участка ВЛЭП 1— анкерная опора; 2 — промежуточная опора; Схема участка ВЛЭП 1— анкерная опора; 2 — промежуточная опора; 3 — провод; 4 — молниезащитный трос; 5 — поддерживающая подвеска; 6 — натяжная подвеска; 7 — шлейф; 8 — пролет; 9 — анкерованный пролет; 10 — анкерованный участок 2

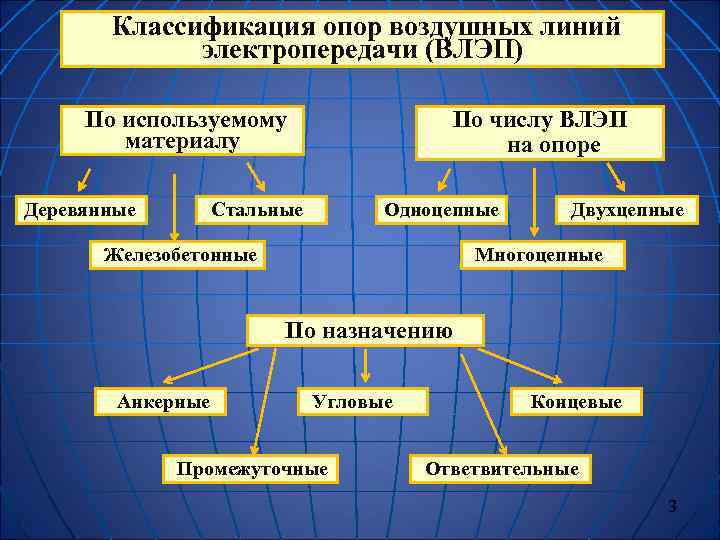

>  Классификация опор воздушных линий   электропередачи (ВЛЭП)  По используемому Классификация опор воздушных линий электропередачи (ВЛЭП) По используемому По числу ВЛЭП материалу на опоре Деревянные Стальные Одноцепные Двухцепные Железобетонные Многоцепные По назначению Анкерные Угловые Концевые Промежуточные Ответвительные 3

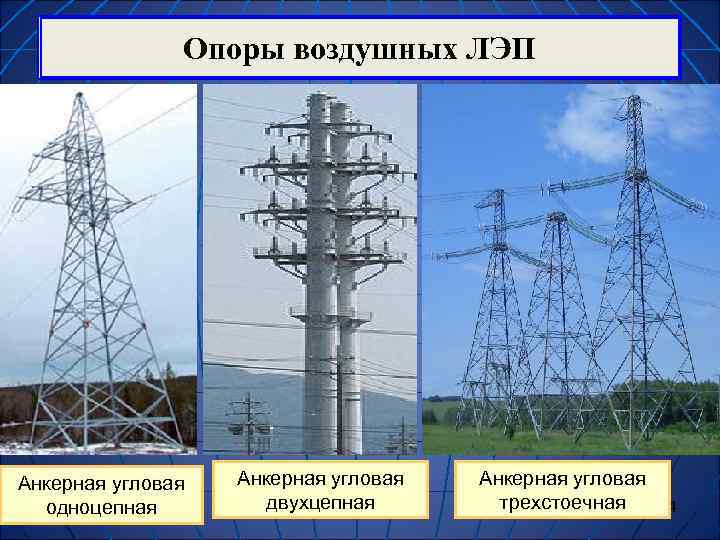

>    Опоры воздушных ЛЭП Анкерная угловая  одноцепная   двухцепная Опоры воздушных ЛЭП Анкерная угловая одноцепная двухцепная трехстоечная 4

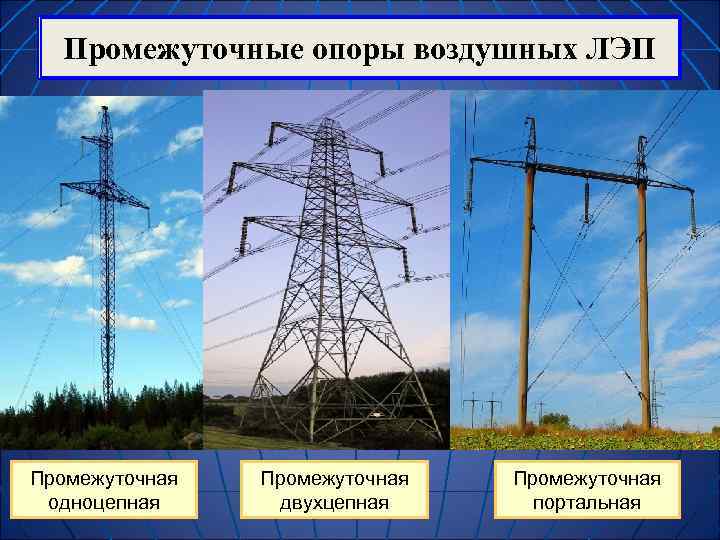

> Промежуточные опоры воздушных ЛЭП Промежуточная одноцепная  двухцепная портальная 5 Промежуточные опоры воздушных ЛЭП Промежуточная одноцепная двухцепная портальная 5

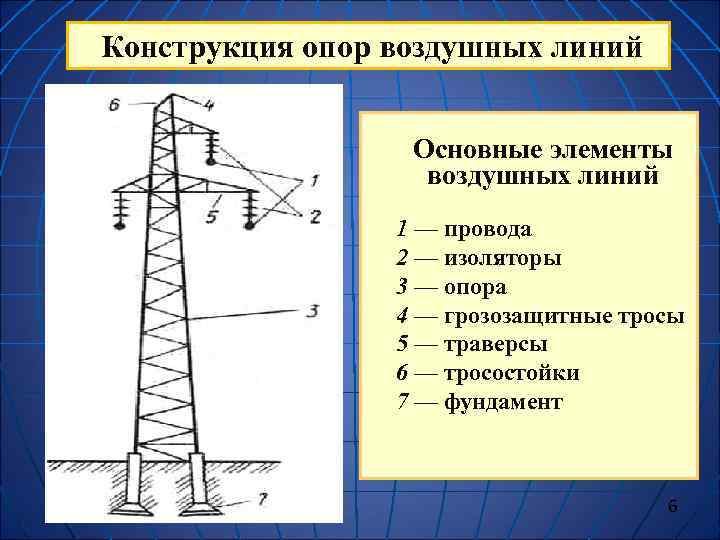

>Конструкция опор воздушных линий     Основные элементы    воздушных Конструкция опор воздушных линий Основные элементы воздушных линий 1 — провода 2 — изоляторы 3 — опора 4 — грозозащитные тросы 5 — траверсы 6 — тросостойки 7 — фундамент 6

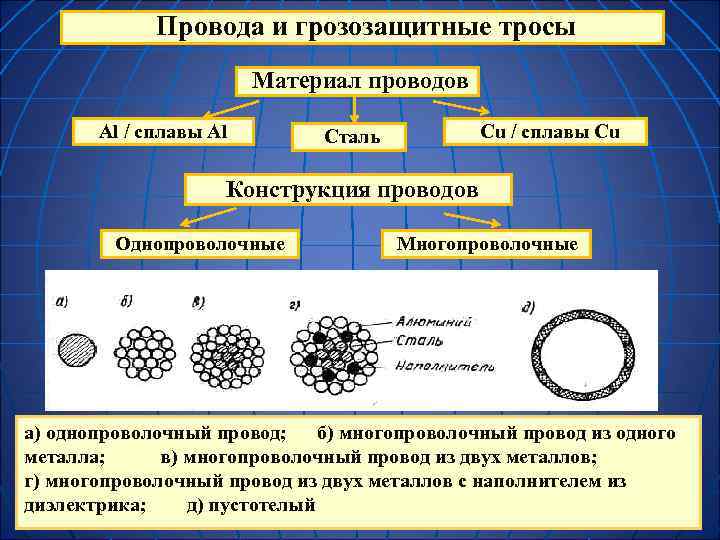

>   Провода и грозозащитные тросы     Материал проводов Провода и грозозащитные тросы Материал проводов Al / сплавы Al Сталь Cu / сплавы Cu Конструкция проводов Однопроволочные Многопроволочные а) однопроволочный провод; б) многопроволочный провод из одного металла; в) многопроволочный провод из двух металлов; г) многопроволочный провод из двух металлов с наполнителем из диэлектрика; д) пустотелый 7

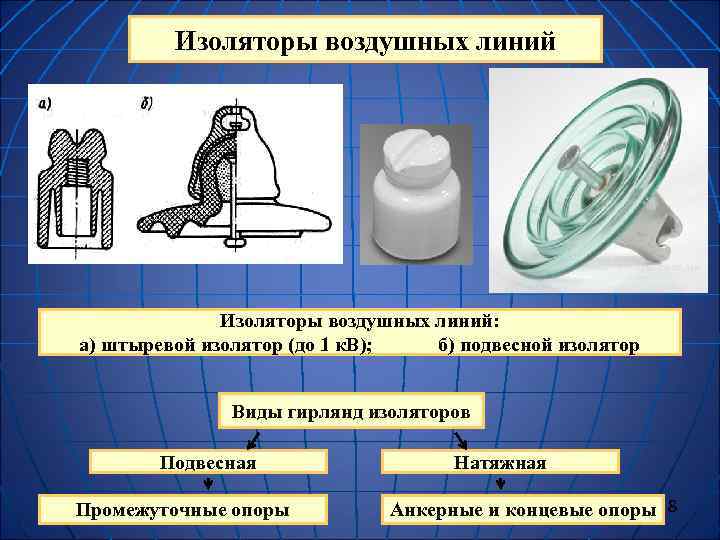

>   Изоляторы воздушных линий: а) штыревой изолятор (до 1 к. В); Изоляторы воздушных линий: а) штыревой изолятор (до 1 к. В); б) подвесной изолятор Виды гирлянд изоляторов Подвесная Натяжная Промежуточные опоры Анкерные и концевые опоры 8

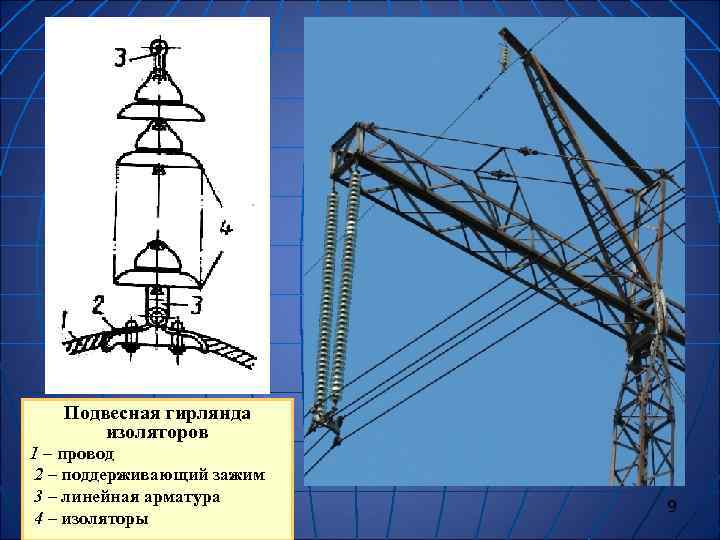

>  Подвесная гирлянда  изоляторов 1 – провод 2 – поддерживающий зажим 3 Подвесная гирлянда изоляторов 1 – провод 2 – поддерживающий зажим 3 – линейная арматура 9 4 – изоляторы

> Натяжная гирлянда изоляторов 1 – провод 2 – натяжной зажим 3 – линейная Натяжная гирлянда изоляторов 1 – провод 2 – натяжной зажим 3 – линейная арматура 4 – изоляторы 10

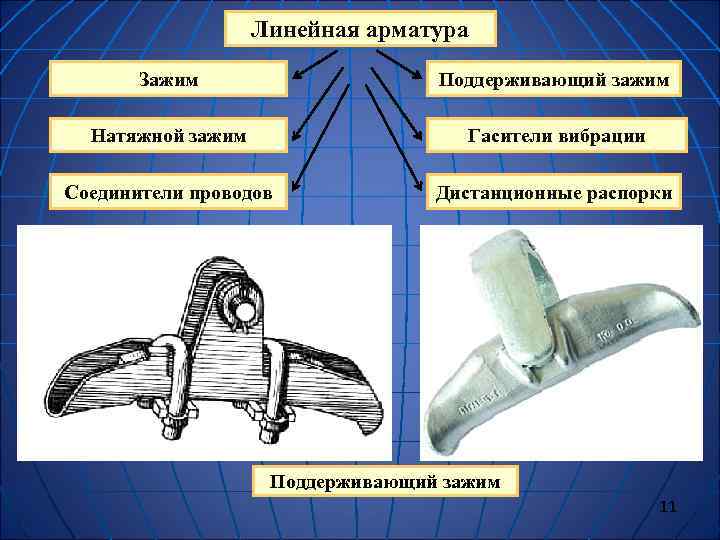

>    Линейная арматура   Зажим     Поддерживающий Линейная арматура Зажим Поддерживающий зажим Натяжной зажим Гасители вибрации Соединители проводов Дистанционные распорки Поддерживающий зажим 11

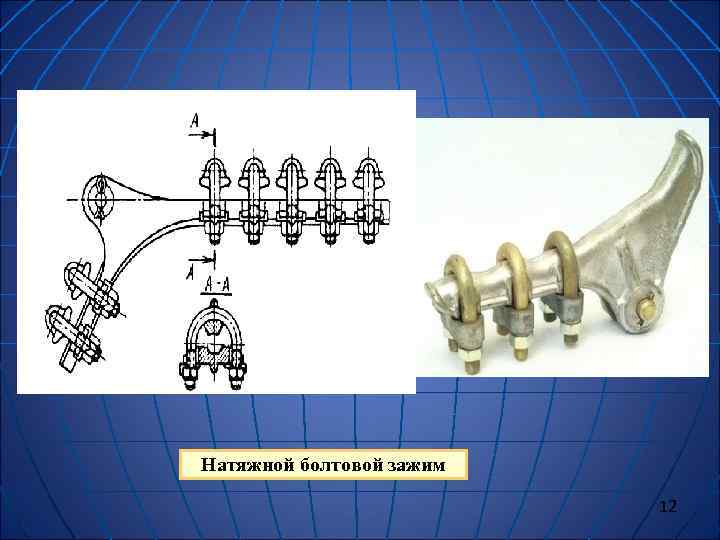

>Натяжной болтовой зажим      12 Натяжной болтовой зажим 12

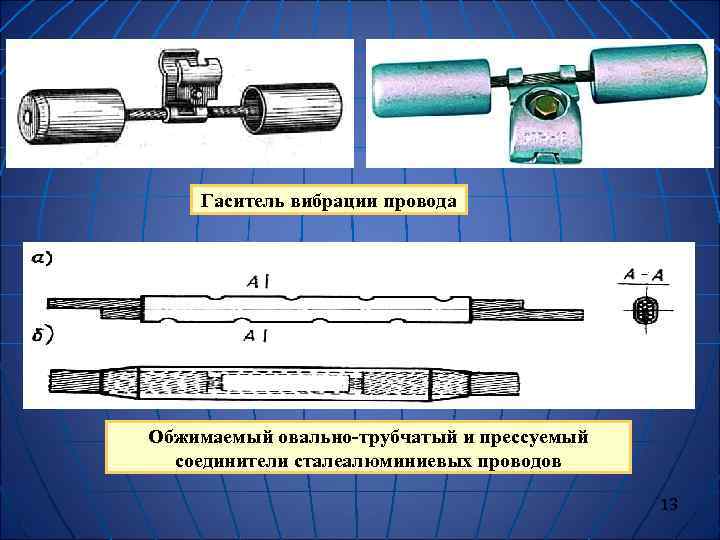

>  Гаситель вибрации провода Обжимаемый овально-трубчатый и прессуемый  соединители сталеалюминиевых проводов Гаситель вибрации провода Обжимаемый овально-трубчатый и прессуемый соединители сталеалюминиевых проводов 13

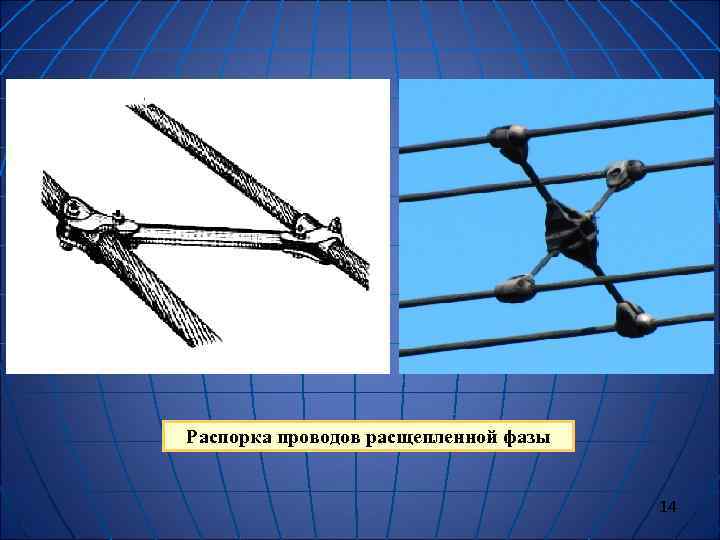

>Распорка проводов расщепленной фазы       14 Распорка проводов расщепленной фазы 14

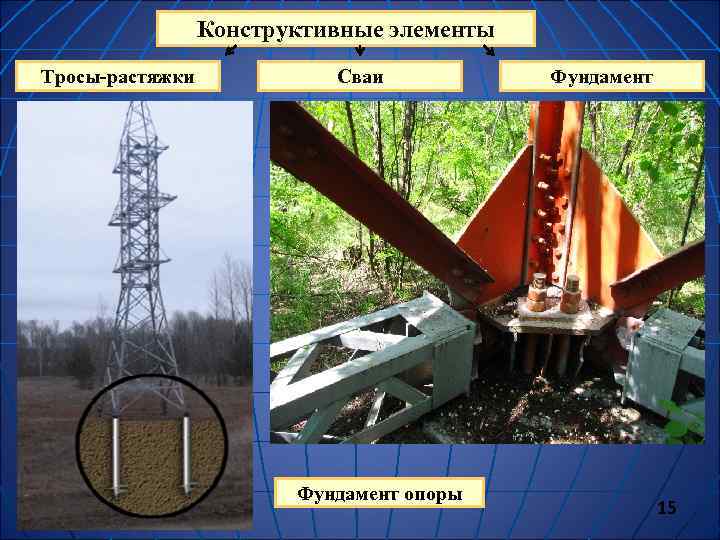

>   Конструктивные элементы Тросы-растяжки   Сваи  Фундамент   Конструктивные элементы Тросы-растяжки Сваи Фундамент Фундамент опоры 15

>    Основные типы опор ВЛ    Деревянные опоры ЛЭП Основные типы опор ВЛ Деревянные опоры ЛЭП Промежуточные для ненаселенной местности П 10 -8 ДБ (0, 4 к. В), П 10 -5 ДД (6 к. В) 16

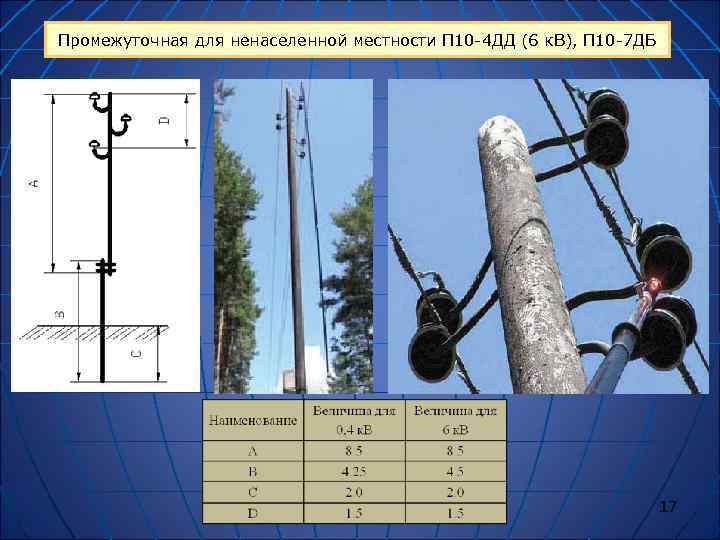

>Промежуточная для ненаселенной местности П 10 -4 ДД (6 к. В), П 10 -7 Промежуточная для ненаселенной местности П 10 -4 ДД (6 к. В), П 10 -7 ДБ 17

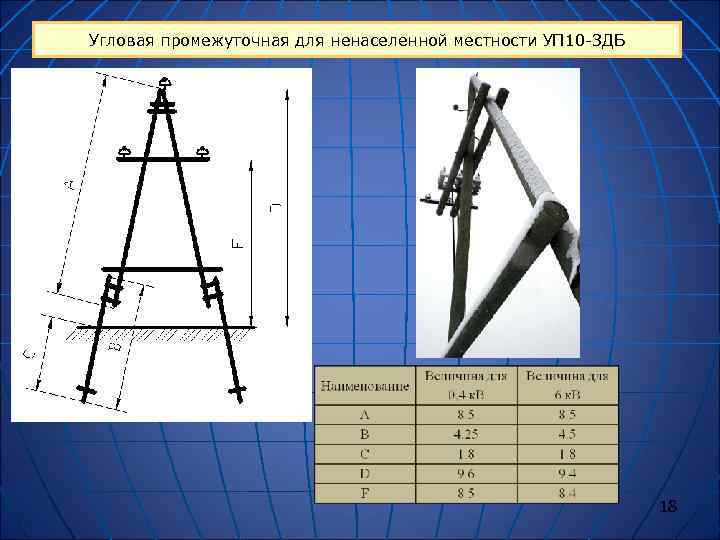

>Угловая промежуточная для ненаселенной местности УП 10 -ЗДБ      18 Угловая промежуточная для ненаселенной местности УП 10 -ЗДБ 18

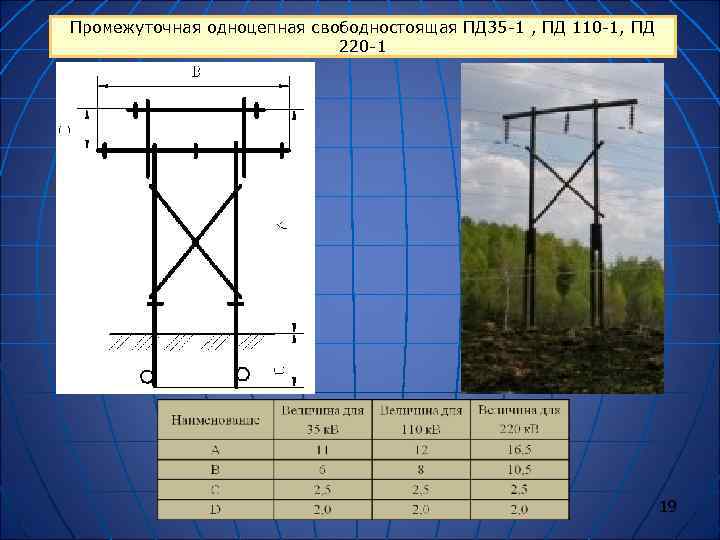

>Промежуточная одноцепная свободностоящая ПД 35 -1 , ПД 110 -1, ПД   Промежуточная одноцепная свободностоящая ПД 35 -1 , ПД 110 -1, ПД 220 -1 19

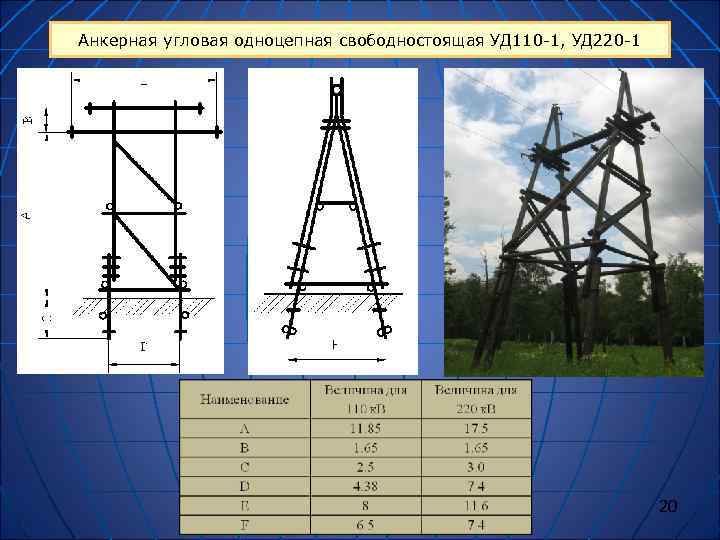

>Анкерная угловая одноцепная свободностоящая УД 110 -1, УД 220 -1    Анкерная угловая одноцепная свободностоящая УД 110 -1, УД 220 -1 20

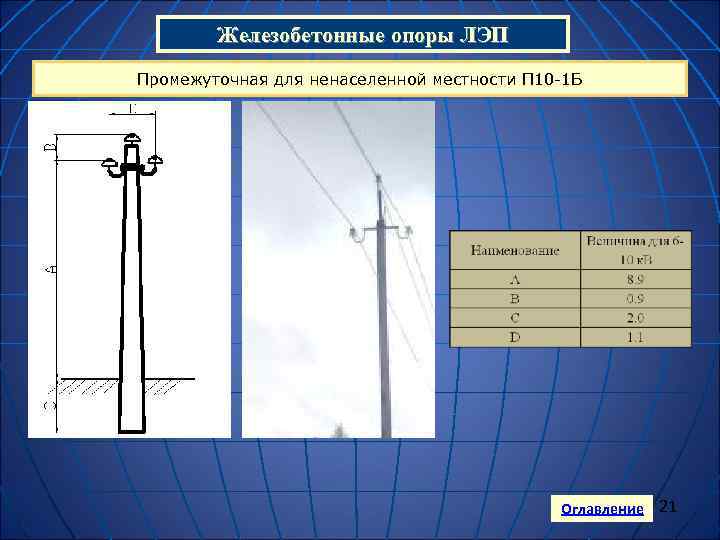

>  Железобетонные опоры ЛЭП Промежуточная для ненаселенной местности П 10 -1 Б Железобетонные опоры ЛЭП Промежуточная для ненаселенной местности П 10 -1 Б Оглавление 21

>Угловая (анкерная) на угол поворота до 60°УА 10 -1 Б, УА-2 Б  Угловая (анкерная) на угол поворота до 60°УА 10 -1 Б, УА-2 Б 22

>Анкерная угловая двухцепная свободностоящая на стойках УБ 110 -4     Анкерная угловая двухцепная свободностоящая на стойках УБ 110 -4 23

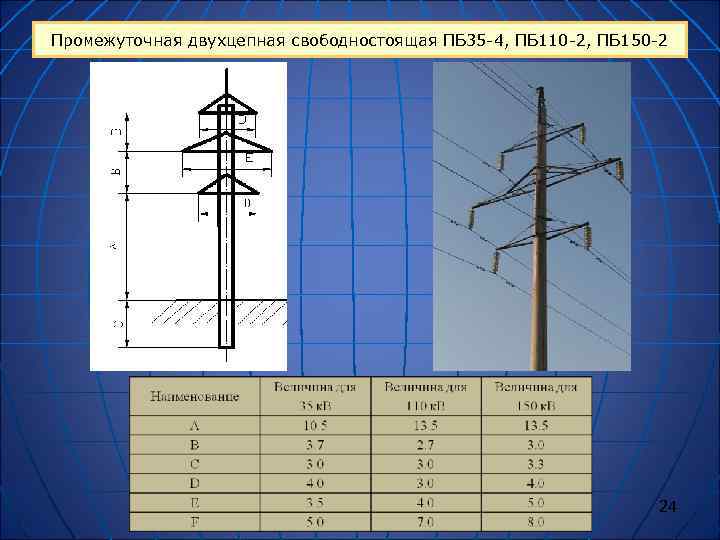

>Промежуточная двухцепная свободностоящая ПБ 35 -4, ПБ 110 -2, ПБ 150 -2  Промежуточная двухцепная свободностоящая ПБ 35 -4, ПБ 110 -2, ПБ 150 -2 24

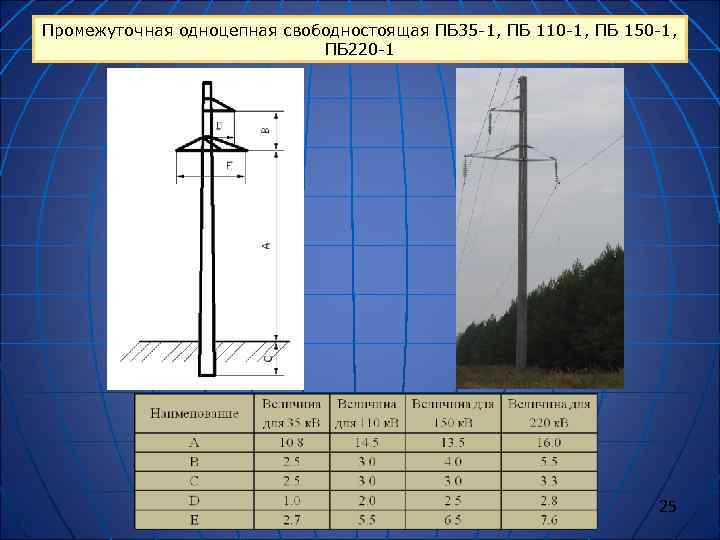

>Промежуточная одноцепная свободностоящая ПБ 35 -1, ПБ 110 -1, ПБ 150 -1,  Промежуточная одноцепная свободностоящая ПБ 35 -1, ПБ 110 -1, ПБ 150 -1, ПБ 220 -1 25

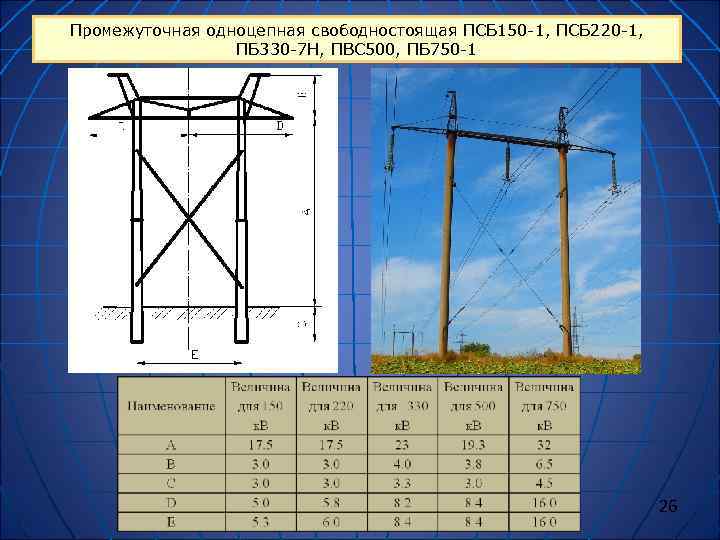

>Промежуточная одноцепная свободностоящая ПСБ 150 -1, ПСБ 220 -1,    ПБ 330 Промежуточная одноцепная свободностоящая ПСБ 150 -1, ПСБ 220 -1, ПБ 330 -7 Н, ПВС 500, ПБ 750 -1 26

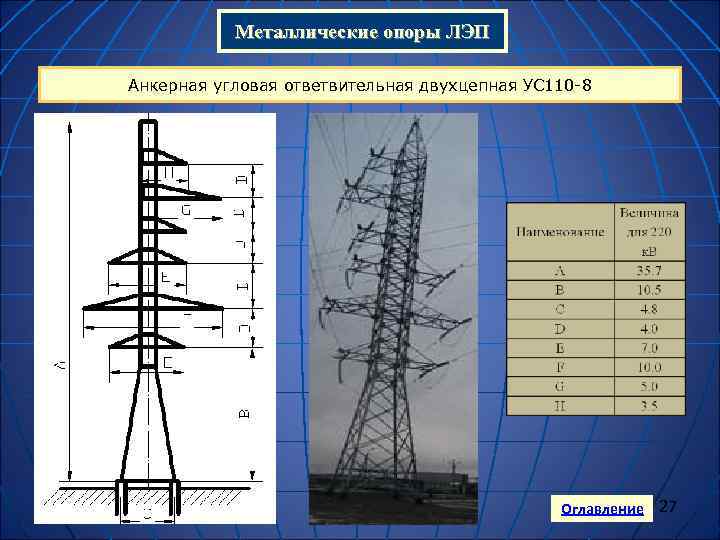

>  Металлические опоры ЛЭП Анкерная угловая ответвительная двухцепная УС 110 -8  Металлические опоры ЛЭП Анкерная угловая ответвительная двухцепная УС 110 -8 Оглавление 27

>Промежуточная одноцепная свободностоящая П 35— 1, П 110 -1, П 150 -1,  Промежуточная одноцепная свободностоящая П 35— 1, П 110 -1, П 150 -1, П 220 -3, П 330 -3 28

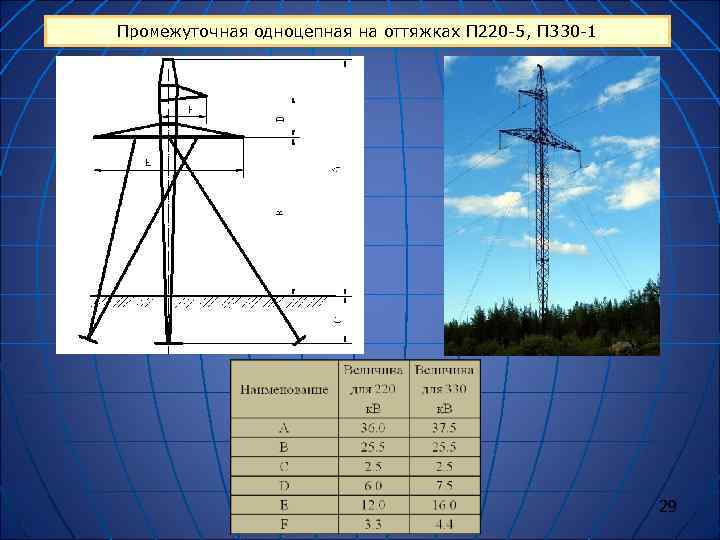

>Промежуточная одноцепная на оттяжках П 220 -5, П 330 -1    Промежуточная одноцепная на оттяжках П 220 -5, П 330 -1 29

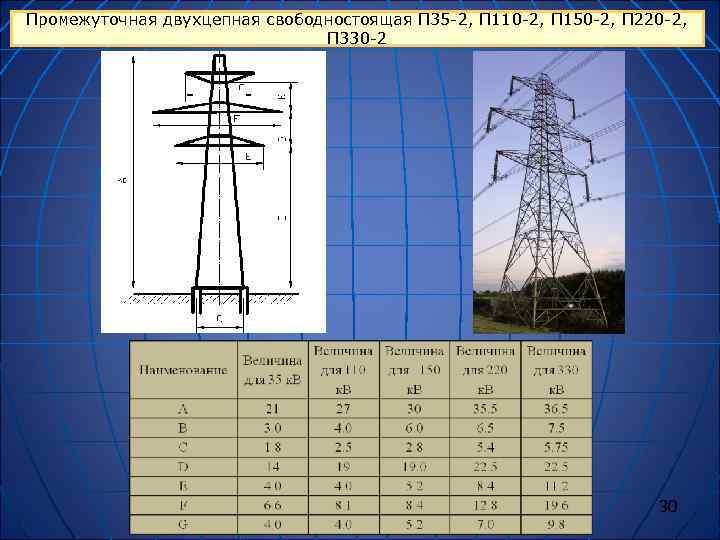

>Промежуточная двухцепная свободностоящая П 35 -2, П 110 -2, П 150 -2, П 220 Промежуточная двухцепная свободностоящая П 35 -2, П 110 -2, П 150 -2, П 220 -2, П 330 -2 30

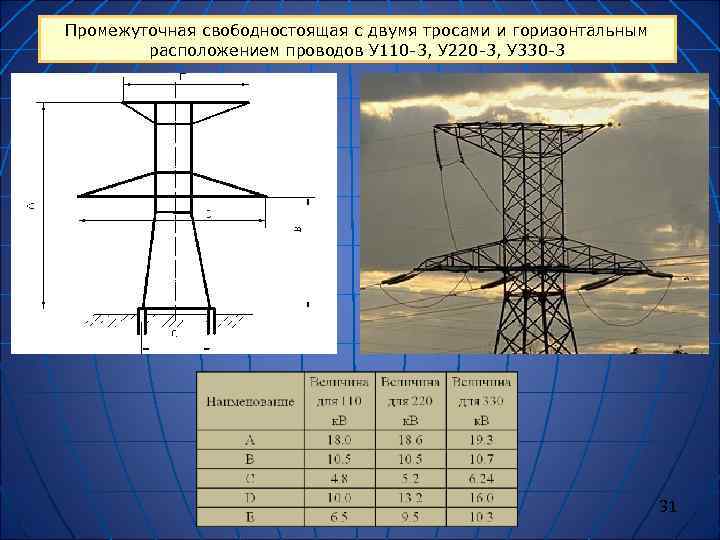

>Промежуточная свободностоящая с двумя тросами и горизонтальным   расположением проводов У 110 -3, Промежуточная свободностоящая с двумя тросами и горизонтальным расположением проводов У 110 -3, У 220 -3, У 330 -3 31

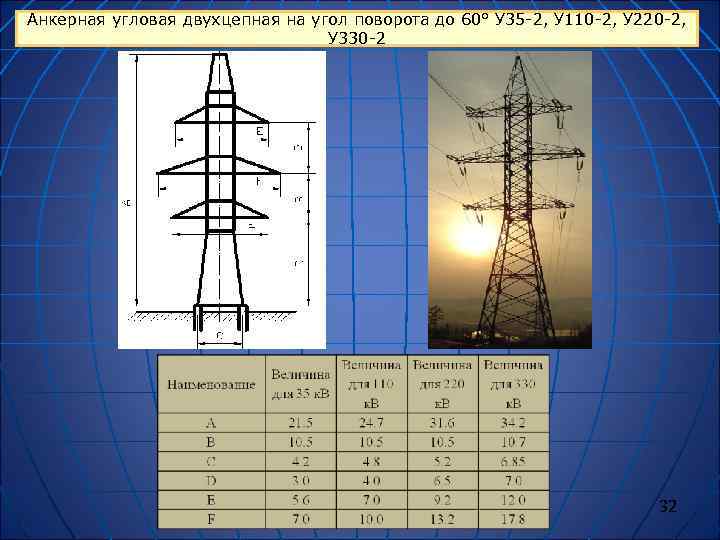

>Анкерная угловая двухцепная на угол поворота до 60° У 35 -2, У 110 -2, Анкерная угловая двухцепная на угол поворота до 60° У 35 -2, У 110 -2, У 220 -2, У 330 -2 32

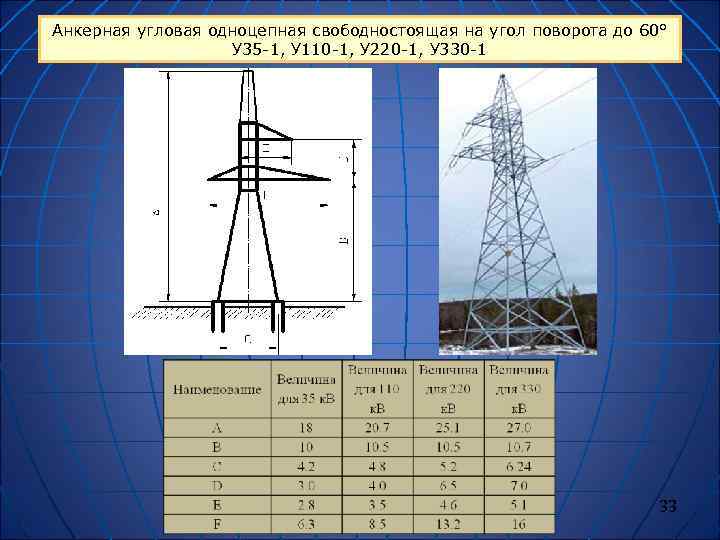

>Анкерная угловая одноцепная свободностоящая на угол поворота до 60°    У 35 Анкерная угловая одноцепная свободностоящая на угол поворота до 60° У 35 -1, У 110 -1, У 220 -1, У 330 -1 33

>Промежуточная свободностоящая П 2    34 Промежуточная свободностоящая П 2 34

>Анкерная угловая трехстоечная свободностоящая на угол до 60° У 2    Анкерная угловая трехстоечная свободностоящая на угол до 60° У 2 35

>Промежуточная портальная на оттяжках ПБ-1, ПП 750 -1      36 Промежуточная портальная на оттяжках ПБ-1, ПП 750 -1 36

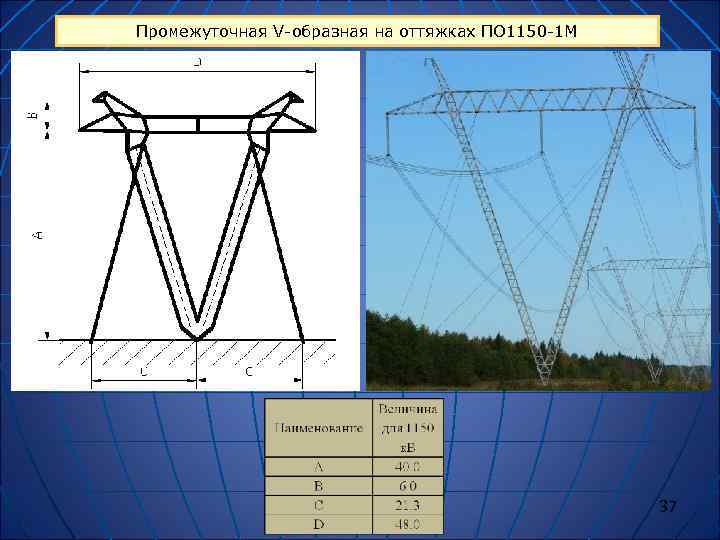

>Промежуточная V-образная на оттяжках ПО 1150 -1 М     37 Промежуточная V-образная на оттяжках ПО 1150 -1 М 37

>Анкерная угловая и концевая свободностоящая трехстоечная на угол 60°     Анкерная угловая и концевая свободностоящая трехстоечная на угол 60° У 1150 -1 38

>Спасибо за внимание!      39 Спасибо за внимание! 39
