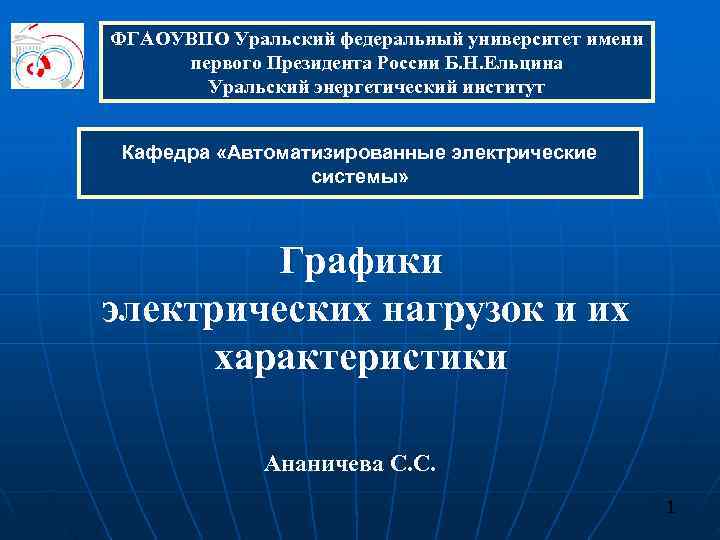

ФГАОУВПО Уральский федеральный университет имени первого Президента России Б. Н. Ельцина Уральский энергетический институт Кафедра «Автоматизированные электрические системы» Графики электрических нагрузок и их характеристики Ананичева С. С. 1

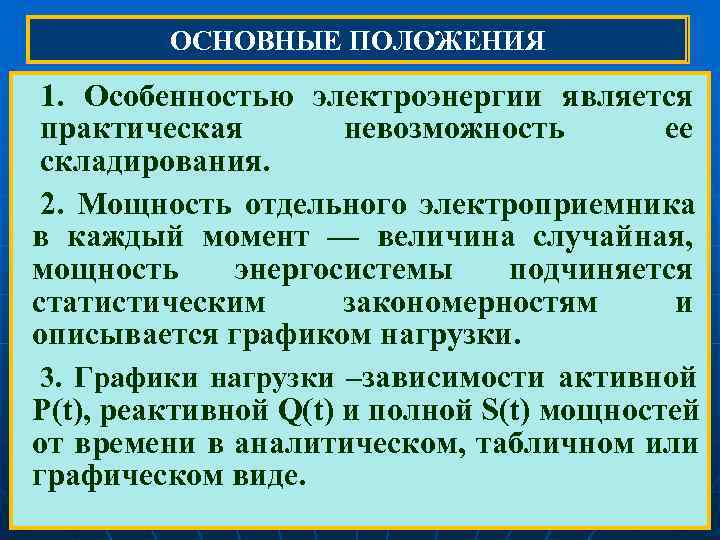

ОСНОВНЫЕ ПОЛОЖЕНИЯ 1. Особенностью электроэнергии является практическая невозможность ее складирования. 2. Мощность отдельного электроприемника в каждый момент — величина случайная, мощность энергосистемы подчиняется статистическим закономерностям и описывается графиком нагрузки. 3. Графики нагрузки –зависимости активной P(t), реактивной Q(t) и полной S(t) мощностей от времени в аналитическом, табличном или графическом виде. 2

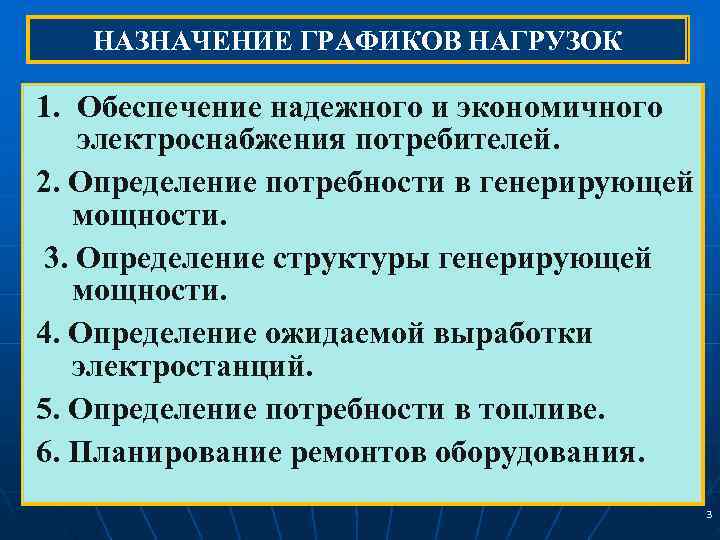

НАЗНАЧЕНИЕ ГРАФИКОВ НАГРУЗОК 1. Обеспечение надежного и экономичного электроснабжения потребителей. 2. Определение потребности в генерирующей мощности. 3. Определение структуры генерирующей мощности. 4. Определение ожидаемой выработки электростанций. 5. Определение потребности в топливе. 6. Планирование ремонтов оборудования. 3

Суточный график нагрузки инагрузки Суточный график его характеристики 1 – непрерывный; 2 - ступенчатый график ЭТ — суточная электроэнергия Тmax — число часов использования максимальной мощности 4

Суточный график нагрузки инагрузки Суточный график его характеристики Коэффициент неравномерности графика нагрузки Коэффициент заполнения Коэффициент использования установленной мощности 5

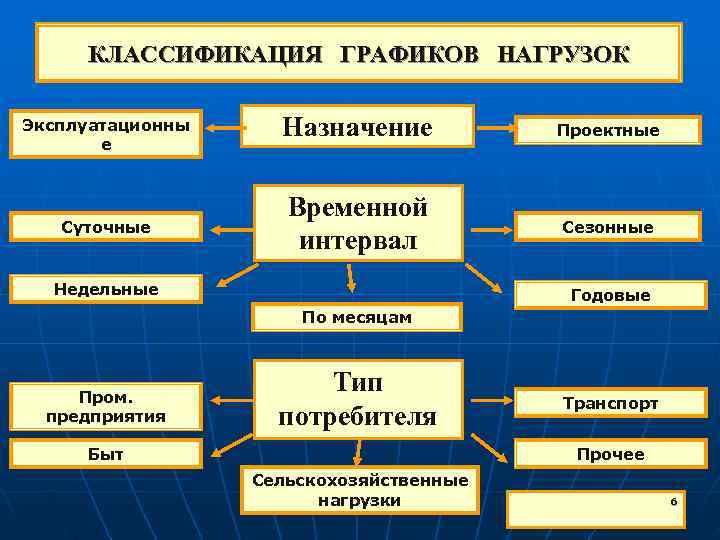

КЛАССИФИКАЦИЯ ГРАФИКОВ НАГРУЗОК Эксплуатационны е Назначение Проектные Временной Суточные Сезонные интервал Недельные Годовые По месяцам Пром. Тип Транспорт предприятия потребителя Быт Прочее Сельскохозяйственные нагрузки 6

ТИПОВЫЕ ГРАФИКИ НАГРУЗОК а – график односменного предприятия; б – двухсменного предприятия; в – график коммунальной нагрузки. 7

ГОДОВЫЕ ГРАФИКИ НАГРУЗКИ Годовой график месячных максимумов Годовой график по продолжительности 8

ГОДОВОЙ ГРАФИК ПО ПРОДОЛЖИТЕЛЬНОСТИ Определяются 9

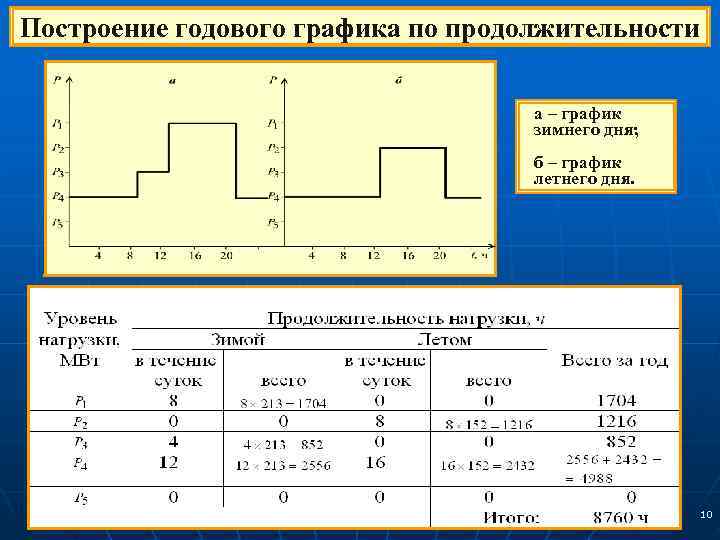

Построение годового графика по продолжительности а – график зимнего дня; б – график летнего дня. 10

ОПРЕДЕЛЕНИЕ ПОКАЗАТЕЛЕЙ СУММАРНЫХ НАГРУЗОК Суммарная присоединенная мощность Двигатели Лампы Суммарная максимальная нагрузка узла К 0 коэффициент одновременности; Кз коэффициент загрузки; Кс коэффициент спроса 11

ОПРЕДЕЛЕНИЕ ПОКАЗАТЕЛЕЙ СУММАРНЫХ НАГРУЗОК Средневзвешенные величины Коэффициент участия подсистемы в максимуме нагрузки системы Нагрузка подсистемы i в период максимума нагрузки системы 12

ПРОБЛЕМА ПОКРЫТИЯ СУТОЧНОГО ГРАФИКА ОБЪЕДИНЕННОЙ ЭНЕРГОСИСТЕМЫ График нагрузок: а - Единой Европейской энергосистемы б - Объединенной энергосистемы Сибири 13

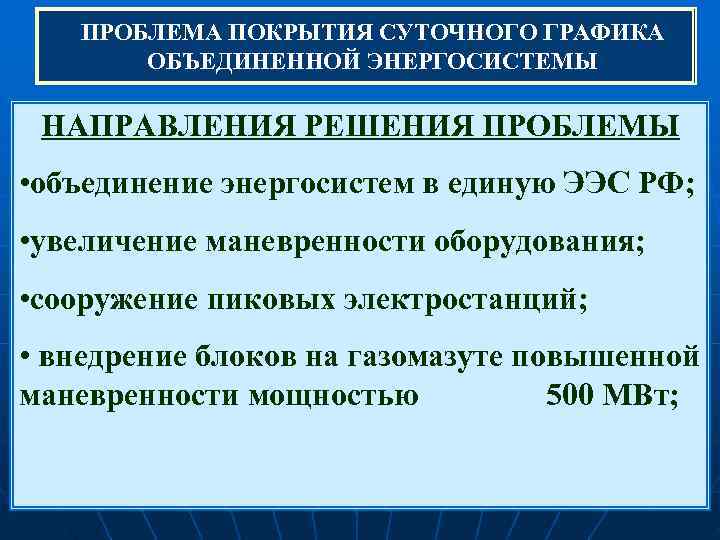

ПРОБЛЕМА ПОКРЫТИЯ СУТОЧНОГО ГРАФИКА ОБЪЕДИНЕННОЙ ЭНЕРГОСИСТЕМЫ НАПРАВЛЕНИЯ РЕШЕНИЯ ПРОБЛЕМЫ • объединение энергосистем в единую ЭЭС РФ; • увеличение маневренности оборудования; • сооружение пиковых электростанций; • внедрение блоков на газомазуте повышенной маневренности мощностью 500 МВт; 14

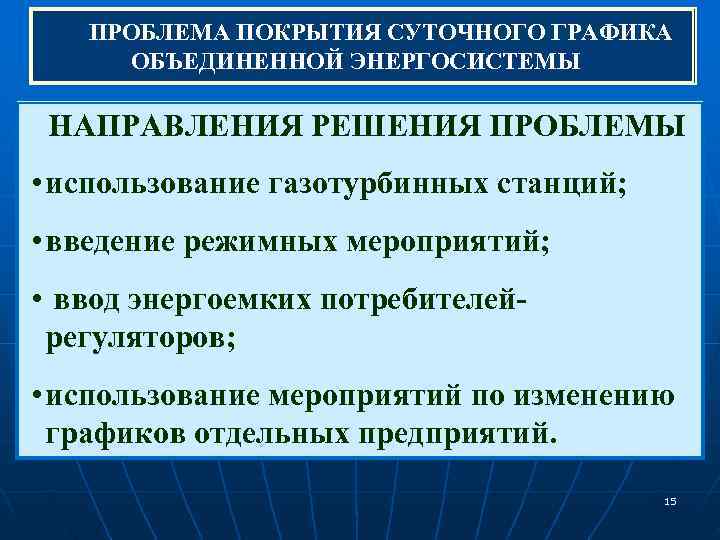

ПРОБЛЕМА ПОКРЫТИЯ СУТОЧНОГО ГРАФИКА ОБЪЕДИНЕННОЙ ЭНЕРГОСИСТЕМЫ НАПРАВЛЕНИЯ РЕШЕНИЯ ПРОБЛЕМЫ • использование газотурбинных станций; • введение режимных мероприятий; • ввод энергоемких потребителей- регуляторов; • использование мероприятий по изменению графиков отдельных предприятий. 15

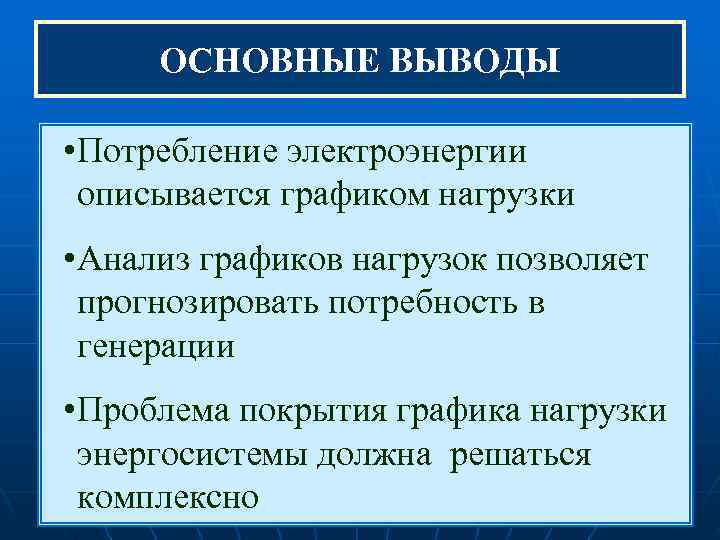

ОСНОВНЫЕ ВЫВОДЫ • Потребление электроэнергии описывается графиком нагрузки • Анализ графиков нагрузок позволяет прогнозировать потребность в генерации • Проблема покрытия графика нагрузки энергосистемы должна решаться комплексно 16
