ФГАОУ ВПО «УРАЛЬСКИЙ ФЕДЕРАЛЬНЫЙ УНИВЕРСИТЕТ» имени первого президента России Б. Н. Ельцина. ФАКУЛЬТЕТ ВОЕННОГО ОБУЧЕНИЯ Военная кафедра сухопутных войск Разработал : профессор военной кафедры подполковник ГУРНОВ С. Э. г. Екатеринбург – 2012 г. 1

1 й вариант: Установка противотанкового минного поля вручную по минному шнуру, укладываемому перпендикулярно фронту. Схема, обязанности номеров расчета. 2 й вариант: Установка противотанкового минного поля способом строевого расчета при переноске одним солдатом 4 х мин. Схема, обязанности номеров расчета.

Тема № 3 «Установка противотанковых и противопехотных минных полей» . Занятие № 3: «Установка противопехотных минных полей вручную» УЧЕБНЫЕ ЦЕЛИ ЗАНЯТИЯ : Знать способы, приемы и правила установки ППМП вручную. УЧЕБНАЯ ЛИТЕРАТУРА : Руководство по устройству и преодолению инженерных заграждений" стр. 36 – 58.

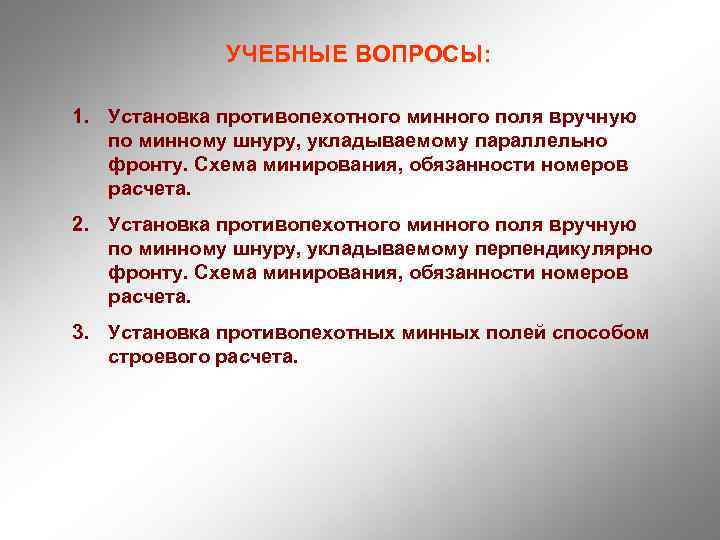

УЧЕБНЫЕ ВОПРОСЫ: 1. Установка противопехотного минного поля вручную по минному шнуру, укладываемому параллельно фронту. Схема минирования, обязанности номеров расчета. 2. Установка противопехотного минного поля вручную по минному шнуру, укладываемому перпендикулярно фронту. Схема минирования, обязанности номеров расчета. 3. Установка противопехотных минных полей способом строевого расчета.

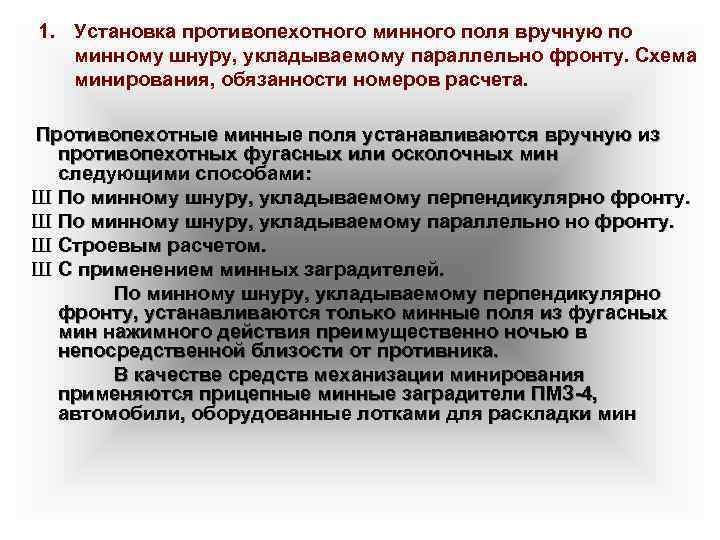

1. Установка противопехотного минного поля вручную по минному шнуру, укладываемому параллельно фронту. Схема минирования, обязанности номеров расчета. Противопехотные минные поля устанавливаются вручную из противопехотных фугасных или осколочных мин следующими способами: Ш По минному шнуру, укладываемому перпендикулярно фронту. Ш По минному шнуру, укладываемому параллельно но фронту. Ш Строевым расчетом. Ш С применением минных заградителей. По минному шнуру, укладываемому перпендикулярно фронту, устанавливаются только минные поля из фугасных мин нажимного действия преимущественно ночью в непосредственной близости от противника. В качестве средств механизации минирования применяются прицепные минные заградители ПМЗ 4, автомобили, оборудованные лотками для раскладки мин

Разбивка участка минирования взвода на участки минирования отделений: противник 1 исо 2 исо 3 исо Выбор направлений минирования отделений: 1 й вариант 2 й вариант 3 й вариант

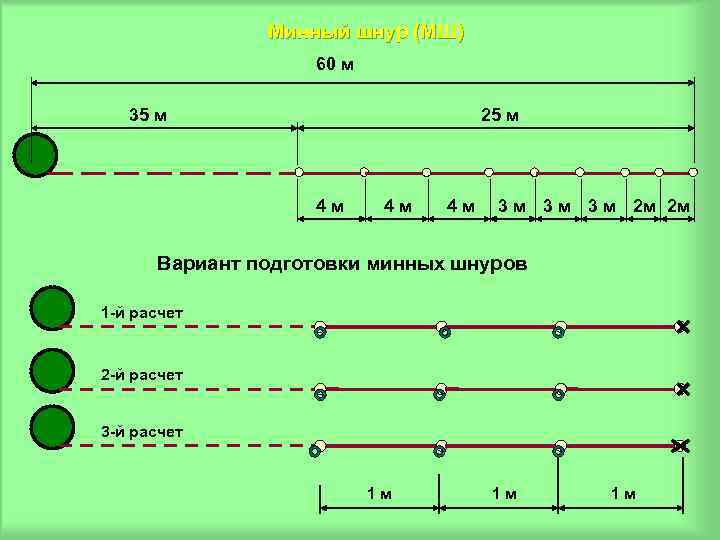

Минный шнур (МШ) 60 м 35 м 25 м 4 м 4 м 4 м 3 м 3 м 2 м 2 м Вариант подготовки минных шнуров 1 й расчет 2 й расчет 3 й расчет 1 м 1 м 1 м

Установка противопехотного минного поля из фугасных мин типа ПМН по минному шнуру, укладываемому параллельно фронту: 1 — минный шнур; 2 — кольца на минном шнуре.

Установка двухрядного (четырехрядного) противопехотного минного поля из фугасных мин типа ПМН, по минному шнуру, укладываемому параллельно фронту, производится отделением, которое в этом случае разбивается на два расчета по три человека в каждом. Каждый расчет, имея один минный шнур, устанавливает один ряд мин. Первый и второй номера расчетов, неся в вещевых мешках (сумках) по двадцать мин, растягивают минный шнур по заранее провешенному направлению, закрепляют шпильками. Около колец на шнуре с интервалами, соответствующими заданному шагу минирования, укладывают по одной мине и отрывают лунки для них. Третий номер устанавливает взрыватели мин в мины, а мины в лунки и маскирует их, снимает шпильки и выдергивает предохранительные чеки. После установки, первый и второй номера переносят минный шнур дальше по направлению ряда мин, весь цикл повторяется. Второй расчет устанавливает свой ряд в таком же порядке, передвигаясь уступом за первым расчетом на удалении 20 25 метров от него. Командир отделения, продвигаясь в промежутке между шнурами первого и второго расчетов, руководит действиями, по мере необходимости выдает третьим номерам взрыватели и запалы, проверяет правильность установки и качество маскировки мин.

Установка двухрядного минного поля из мин ПОМЗ 2 М или ОЗМ 72 по минному шнуру, укладываемому параллельно фронту. Производится отделением, которое разбивается на два расчета по три человека. Каждый расчет устанавливает один ряд мин. Первые два номера расчета переносят в вещевых мешках за один заход по 6 мин ОЗМ 72 или по 20 мин ПОМЗ 2 М с зарядами и соответствующим количеством колышков, растяжек, канатиков с карабинами и имеют с собой минные шнуры, пехотные лопаты, топоры (молотки), а зимой, кроме того, — приспособления для забивки колышков в мерзлый грунт. Минные шнуры собираются длиной 250 м и размечаются кольцами через 15 и 20 м для установки мин ОЗМ 72 или через 3 и 5 м для установки мин ПОМЗ 2 М. Третьи номера имеют в сумках минера подрывника: при установке мин ОЗМ 72 взрыватели, капсюли детонаторы КД № 8 А, отрезки капроновой ленты; при установ ке мин ПОМЗ 2 М взрыватели и запалы МД 5 М.

Схемы противопехотных минных полей из осколочных мин ОЗМ 72 (размеры в м): а — двухрядное минное поле из мин с взрывателями МУВ 2(МУВ 3, МУВ 4); б— двухрядное минное поле из мин с взрывателями МВЭ 72; в — трехрядное минное поле из мин с взрывателями МУВ 2(МУВ 3, МУВ 4); 1 — взрыватель МВЭ 72; 2 — обрывной датчик цели

Установка двухрядного противопехотного минного поля по минному шнуру, укладываемому параллельно фронту: а из мин ПОМЗ 2 М; б из мин ОЗМ 72; 1 ориентирный шнур; 2 минный шнур; 3 растяжка; 4 – колышек. Инженерно саперный взвод устанавливает за 1 ч: ПОМЗ 2 М передним краем 80 шт. , в глубине обороны 100 шт. , ОЗМ 72 передним краем 20 шт. , в глубине обороны 30 шт.

При минировании командир отделения выдвигается в указанном направлении в сторону противника, растягивая ориентирный шнур с метками (бирками), обозначающими ряды минного поля. Первые и вторые номера расчетов выдвигаются по шнуру к своим меткам, закрепляют шнуры и растягивают их вдоль рядов минного поля, забивают колышки, закрепляют растяжки и раскладывают мины. Третьи номера, следуя за вторыми на расстоянии не ближе 50 м при установке мин ОЗМ 72 и не ближе 15 м при установке мин ПОМЗ 2 М, снаряжают и устанавливают мины, маскируют их и выдергивают предохранительные чеки из взрывателей. Расчеты, минирующие на соседних рядах, действуют с уступом 15 20 м при установке мин ПОМЗ 2 М и 50 60 м при установке мин ОЗМ 72.

2. Установка противопехотного минного поля вручную по минному шнуру, укладываемому перпендикулярно фронту. Схема минирования, обязанности номеров расчета. Разбивка участка минирования взвода на участки минирования отделений: противник 1 исо 2 исо 3 исо Выбор направлений минирования отделений: 1 й вариант 2 й вариант 3 й вариант

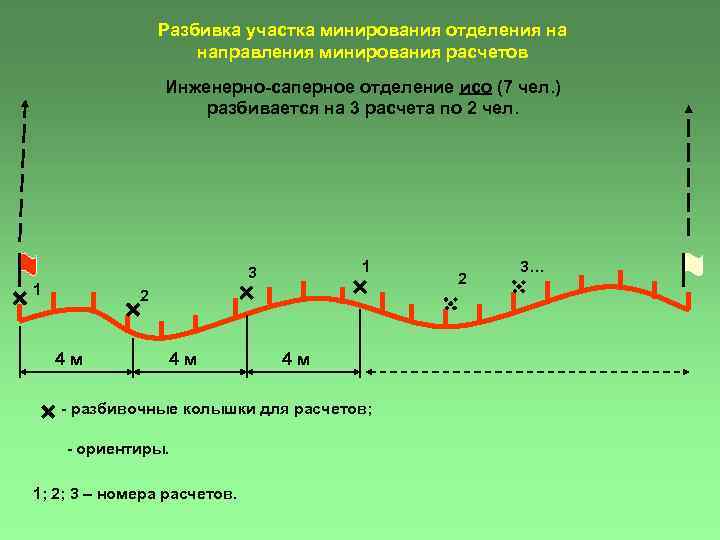

Разбивка участка минирования отделения на направления минирования расчетов Инженерно саперное отделение исо (7 чел. ) разбивается на 3 расчета по 2 чел. 1 3 1 2 4 м 4 м 4 м разбивочные колышки для расчетов; ориентиры. 1; 2; 3 – номера расчетов. 2 3…

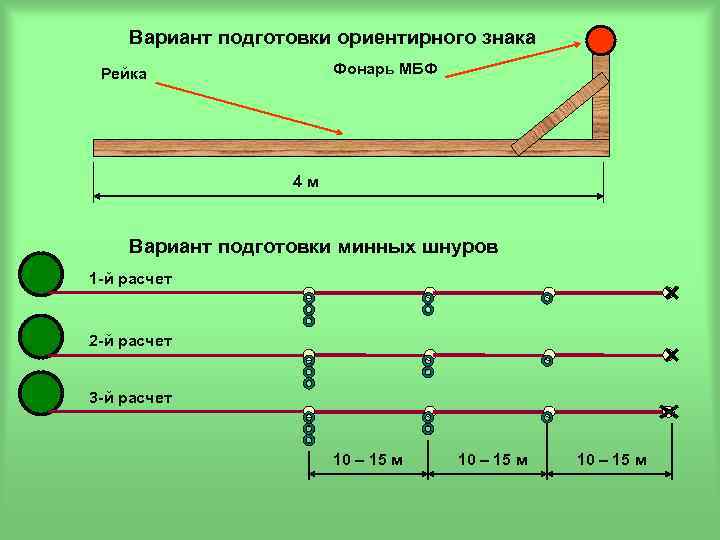

Вариант подготовки ориентирного знака Фонарь МБФ Рейка 4 м Вариант подготовки минных шнуров 1 й расчет 2 й расчет 3 й расчет 10 – 15 м

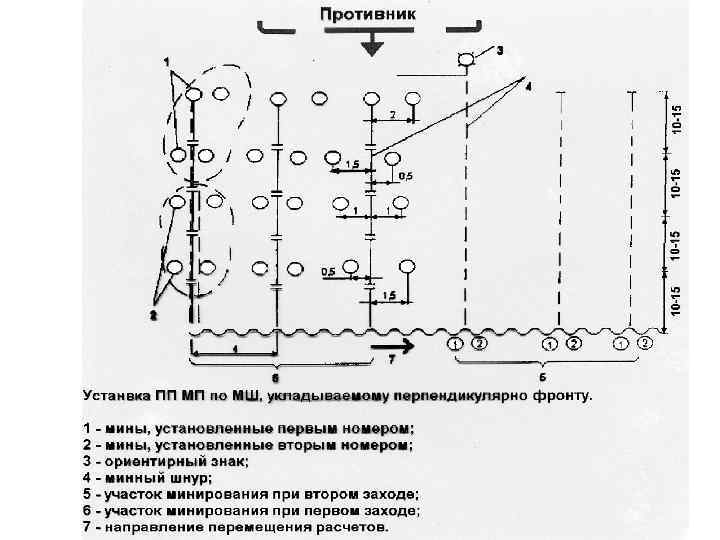

Установка противопехотных минных полей из фугасных мин типа ПМН по минному шнуру, укладываемому перпендикулярно фронту, производится, как правило, ночью в условиях непосредственного соприкосновения с противником. При отсутствии непосредственного соприкосновения с противником минирование осуществляется по минному шнуру, укладываемому параллельно фронту. При установке минных полей из фугасных мин по минному шнуру, укладываемому перпендикулярно фронту, отделение разбивается на три расчета по два человека в каждом. Перед началом минирования расчеты располагаются в траншее или на исходной линии с интервалом 4 м. По сигналу командира взвода первыми из траншеи выдвигаются командир отделения и первый номер первого расчета. Командир отделения, имея при себе ориентирный знак, двигается в направлении выбранного ориентира или по компасу, прокладывая направление для разматывания шнура.

Первый номер с четырьмя минами, прикрепив конец минного шнура к поясному ремню, следует за командиром отделения, растягивая шнур на всю длину, закрепляет его конец шпилькой и приступает к установке мин. Первую мину, он устанавливает в 2 м справа от конца шнура, вторую в конце шнура (у первой отметки); затем, ориентируясь по шнуру, возвращается ко второй отметке и устанавливает третью мину в 1, 5 м слева, а четвертую в 0, 5 м справа от минного шнура. После установки и маскировки мин он возвращается в траншею, откуда следит за работой второго номера и при необходимости прикрывает его огнем. Второй номер, находясь в траншее или на исходной линии, помогает первому номеру разматывать минный шнур с катушки, после разматывания шнура закрепляет катушку и, неся с собой четыре мины, выдвигается по минному шнуру до третьей отметки на минном шнуре, ведет наблюдение за противником и в случае необходимости прикрывает огнем действия первого номера расчета. После пропуска на исходную линию первого номера расчета второй номер приступает к установке мин. Первые две мины он устанавливает у третьей отметки в 1 м справа и слева от шнура, затем возвращается к четвертой отметке, устанавливает третью мину в 1, 5 м справа от шнура, а четвертую в 0, 5 м слева от шнура. После установки и маскировки мин выдергивает рывком шпильку шнура из грунта и возвращается на исходную линию.

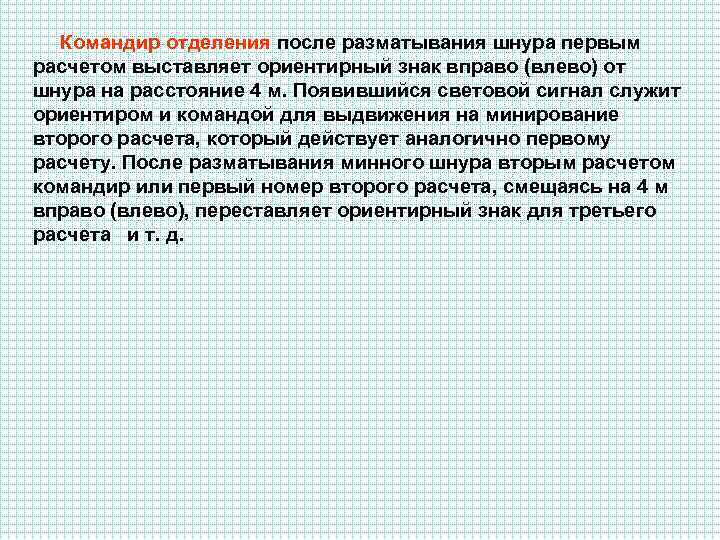

Командир отделения после разматывания шнура первым расчетом выставляет ориентирный знак вправо (влево) от шнура на расстояние 4 м. Появившийся световой сигнал служит ориентиром и командой для выдвижения на минирование второго расчета, который действует аналогично первому расчету. После разматывания минного шнура вторым расчетом командир или первый номер второго расчета, смещаясь на 4 м вправо (влево), переставляет ориентирный знак для третьего расчета и т. д.

3. Установка противопехотных минных полей способом строевого расчета. Установка противопехотных минных полей из фугасных мин типа ПМН вручную инженерно саперным отделением или взводом производится строевым расчетом аналогично установке противотанковых минных полей. В зависимости от количества рядов (два, три или четыре) каждый солдат устанавливает за один заход две, три или четыре мины. Установка минного поля начинается с первого ряда. Установка минного поля строевым расчетом осуществляется вне соприкосновения с противником. При минировании окончательно снаряженными минами командиры отделений входят в состав расчетов. При установке неокончательно снаряженных мин командиры отделений в расчеты не включаются, а руководят действиями своих отделений и выдают взрыватели

Установка четырехрядного противопехотного минного поля из фугасных мин типа ПМН строевым расчетом Время на установку минного поля из 800 1000 фугасных мин на поверхность грунта или из 250 300 мин в грунт взводом 1 ч

Прицепной минный заградитель ПМЗ 4 предназначен для механиза ции работ по установке противотанковых и противопехотных минных полей. С его помощью можно устанавливать противотанковые и противопехотные мины нажимного действия, как в грунт(снег), так и на грунт.

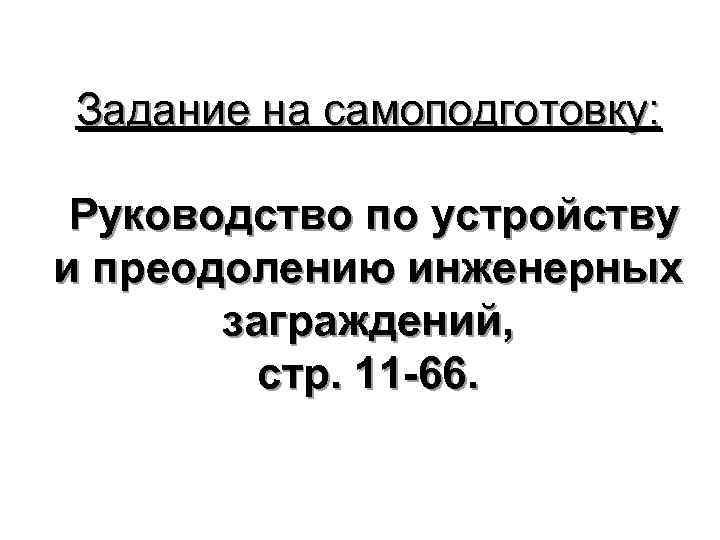

Задание на самоподготовку: Руководство по устройству и преодолению инженерных заграждений, стр. 11 66.
