ФГАОУ ВПО «Сибирский Федеральный Университет» Институт Цветных Металлов и Материаловедения ЭКОЛОГИЧЕСКИЕ АСПЕКТЫ СОВЕРШЕНСТВОВАНИЯ ИЗГОТОВЛЕНИЯ ФОРМ И СТЕРЖНЕЙ В ТЕХНОЛОГИИ ЛИТЕЙНОГО ПРОИЗВОДСТВА Выполнили: Кириллова Ю. А. , Герасимова А. Г, Мелтонян Е. С. , Дряхлова В. А. , Грек С. И. Группа ЦМ 12 -17 Б Руководитель: Дубова И. В. Красноярск 2013 г.

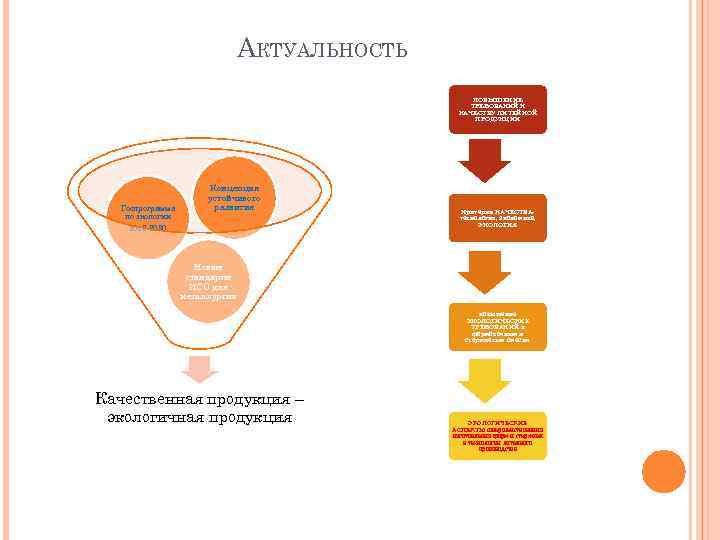

АКТУАЛЬНОСТЬ ПОВЫШЕНИЕ ТРЕБОВАНИЙ К КАЧЕСТВУ ЛИТЕЙНОЙ ПРОДУКЦИИ Госпрограмма по экологии 2012 -2020 Концепция устойчивого развития Критерии КАЧЕСТВАтехнология, экономика, ЭКОЛОГИЯ Новые стандарты ИСО для металлургии повышение ЭКОЛОГИЧЕСКИХ ТРЕБОВАНИЙ к формовочным и стержневым смесям Качественная продукция – экологичная продукция ЭКОЛОГИЧЕСКИЕ АСПЕКТЫ совершенствования изготовления форм и стержней в технологии литейного производства

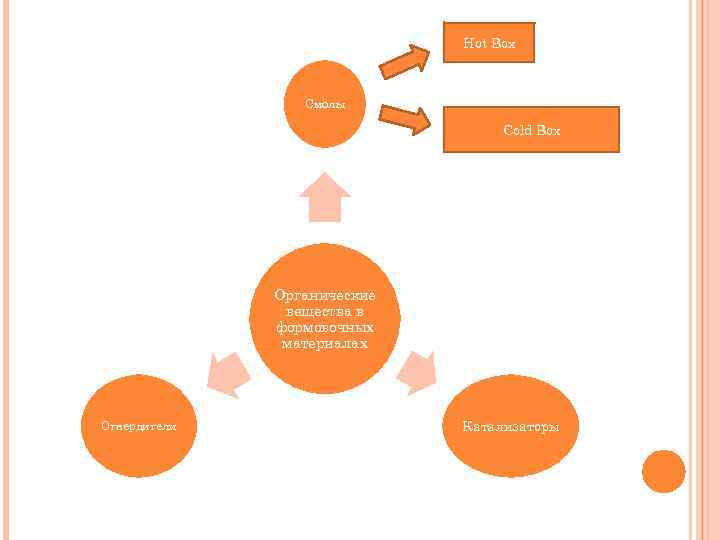

Hot Box Смолы Cold Box Органические вещества в формовочных материалах Отвердители Катализаторы

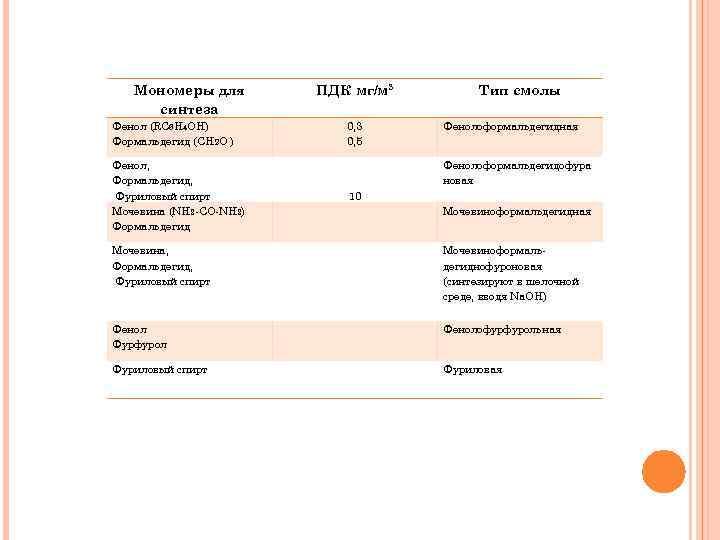

Мономеры для синтеза Фенол (RC 6 H 4 OH) Формальдегид (CH 2 O ) Фенол, Формальдегид, Фуриловый спирт Мочевина (NH 2 -CО-NH 2) Формальдегид ПДК мг/м 3 0, 5 Тип смолы Фенолоформальдегидная Фенолоформальдегидофура новая 10 Мочевиноформальдегидная Мочевина, Формальдегид, Фуриловый спирт Мочевиноформальдегиднофуроновая (синтезируют в шелочной среде, вводя Na. OH) Фенол Фурфурол Фенолофурфурольная Фуриловый спирт Фуриловая

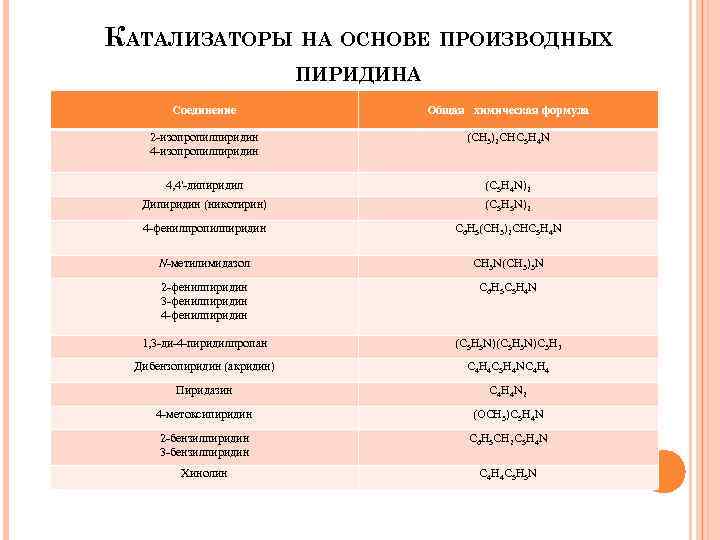

КАТАЛИЗАТОРЫ НА ОСНОВЕ ПРОИЗВОДНЫХ ПИРИДИНА Соединение Общая химическая формула 2 -изопропилпиридин 4 -изопропилпиридин (CH 3)2 CHC 5 H 4 N 4, 4'-дипиридил (C 5 H 4 N)2 Дипиридин (никотирин) (C 5 H 5 N)2 4 -фенилпропилпиридин C 6 H 5(CH 3)2 CHC 5 H 4 N N-метилимидазол CH 3 N(CH 3)3 N 2 -фенилпиридин 3 -фенилпиридин 4 -фенилпиридин C 6 H 5 C 5 H 4 N 1, 3 -ди-4 -пиридилпропан (C 5 H 5 N)(C 5 H 3 N)C 3 H 7 Дибензопиридин (акридин) C 4 H 4 C 5 H 4 NC 4 H 4 Пиридазин C 4 H 4 N 2 4 -метоксипиридин (OCH 3)C 5 H 4 N 2 -бензилпиридин 3 -бензилпиридин C 6 H 5 CH 2 C 5 H 4 N Хинолин C 4 H 4 C 5 H 5 N

СТР. 122 - ДОПОЛНИТЬ Вещество Класс опасности Действие Оксид углерода IV Оксиды азота II вытесняет кислород из оксигемоглобина крови общеядовитое вещество Формальдегид II Бензол II Бензопирен С 20 Н 12 I Акролеин I раздражение кожи и слизистой Поражение центральной нервной системы канцерогенное вещество пдк

Классификация производственных факторов воздействию на человека Канцерогенные Токсические Мутагенные Раздражающие Влияющие на репродуктивную функцию Сенсибилизирующие проникновение в организм Через органы дыхания Через желудочнокишечный тракт Через кожные покровы и слизистые оболочки

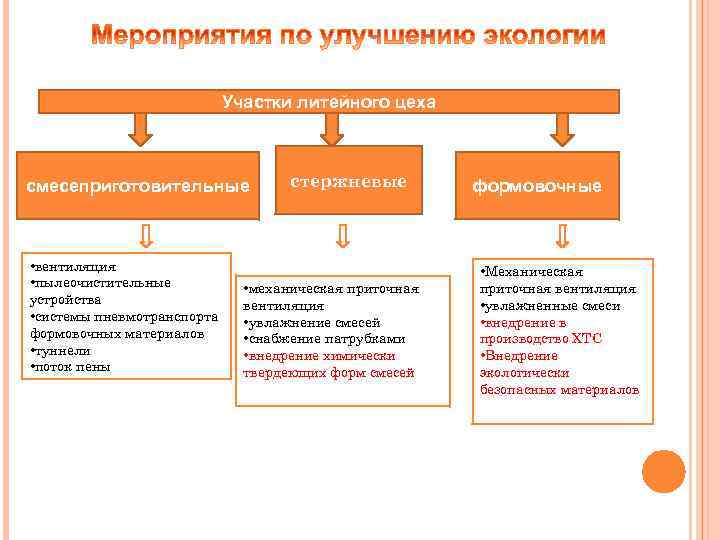

Участки литейного цеха смесеприготовительные • вентиляция • пылеочистительные устройства • системы пневмотранспорта формовочных материалов • туннели • поток пены стержневые • механическая приточная вентиляция • увлажнение смесей • снабжение патрубками • внедрение химически твердеющих форм смесей формовочные • Механическая приточная вентиляция • увлажненные смеси • внедрение в производство ХТС • Внедрение экологически безопасных материалов

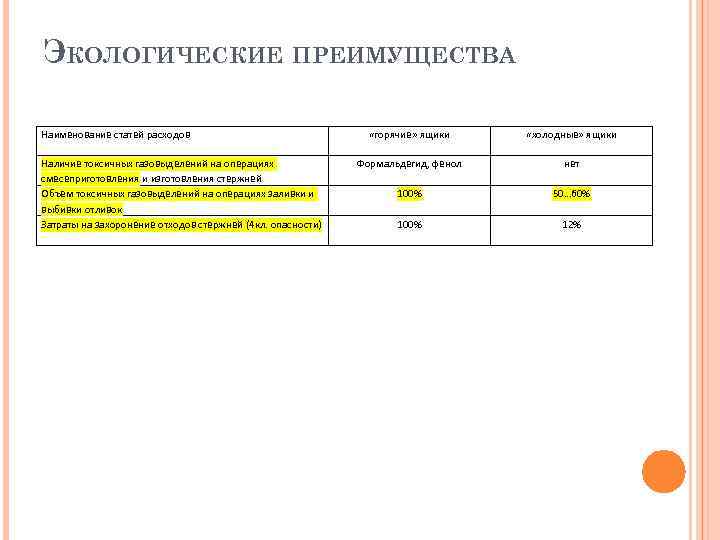

ЭКОЛОГИЧЕСКИЕ ПРЕИМУЩЕСТВА Наименование статей расходов Наличие токсичных газовыделений на операциях смесеприготовления и изготовления стержней Объем токсичных газовыделений на операциях заливки и выбивки отливок Затраты на захоронение отходов стержней (4 кл. опасности) «горячие» ящики «холодные» ящики Формальдегид, фенол нет 100% 50… 60% 100% 12%

ХИМИЧЕСКИЕ РЕАКЦИИ ОТВЕРЖДЕНИЯ ОРГАНИЧЕСКИХ ХТС смола реакция

ИЗГОТОВЛЕНИЕ СТЕРЖНЕЙ (COLD BOX ПРОЦЕСС) процесс связующие смолы отвердитель способ продукт процесс связующие смолы отвердитель cold-boxamin фенолформальдегидная изоцианат epoxy – so 2 эпоксидная «альфа – сет» феноло – формальдегидные «бетта - феноло– формальдегидные сет» органический пероксид ацетаты глицерина, этиленгиколь, лактон, пропиленкарбонат метилформиат способ отверждения газофазная продувка (амин) полиуретан газофазная продувка so 2 эпоксидный полимер в процессе перемешивания резит газофазная продувка аэрозоль или пары метилформиата в сжатом воздухе продукт твердения фенольный полимер

COLD-BOX-AMIN ПРОЦЕСС

ХИМИЗМ COLD BOX ПРОЦЕССОВ Уравнения реакций Фурановая смола Ацетат глицерина Фенол формальдегидная смола Этиленгликоль Пропилен карбонат

Газовая храмотография Акустический Методы исследовани я Термохимический Ионометрический Общие требования к методам контроля состояния воздуха рабочей среды: 1. Приборы и методы измерения температуры воздуха не должны обладать погрешностью более 0, 5 град. 2. Отбор проб должен проводиться в зоне дыхания при характерных производственных условиях 3. ? ? 4. ? ? ? 5. ? ?
