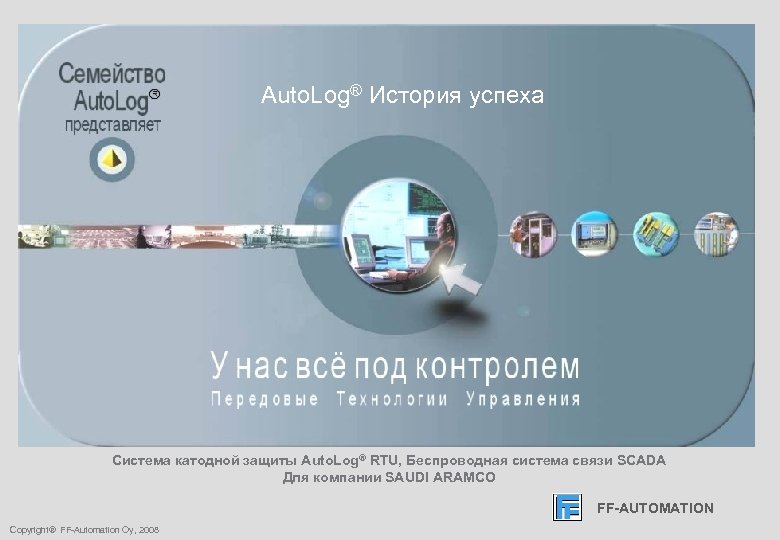

FF-AUTOMATION Auto. Log® История успеха Система катодной защиты Auto. Log® RTU, Беспроводная система связи FF-AUTOMATION Auto. Log® История успеха Система катодной защиты Auto. Log® RTU, Беспроводная система связи SCADA Для компании SAUDI ARAMCO FF-AUTOMATION Copyright® FF-Automation Oy, 2008

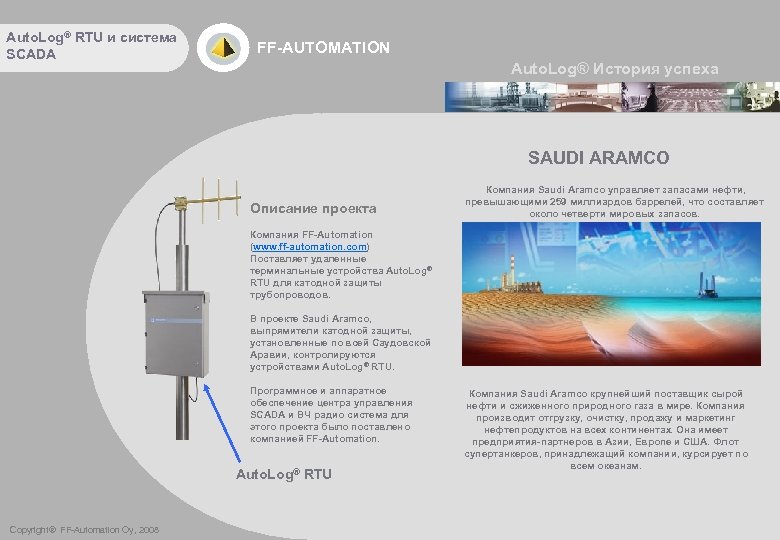

Auto. Log® RTU и система SCADA FF-AUTOMATION Auto. Log® История успеха SAUDI ARAMCO Описание Auto. Log® RTU и система SCADA FF-AUTOMATION Auto. Log® История успеха SAUDI ARAMCO Описание проекта Компания Saudi Aramco управляет запасами нефти, превышающими 259 миллиардов баррелей, что составляет около четверти мировых запасов. Компания FF-Automation (www. ff-automation. com) Поставляет удаленные терминальные устройства Auto. Log® RTU для катодной защиты трубопроводов. В проекте Saudi Aramco, выпрямители катодной защиты, установленные по всей Саудовской Аравии, контролируются устройствами Auto. Log® RTU. Программное и аппаратное обеспечение центра управления SCADA и ВЧ радио система для этого проекта было поставлено компанией FF-Automation. Auto. Log® RTU Copyright® FF-Automation Oy, 2008 Компания Saudi Aramco крупнейший поставщик сырой нефти и сжиженного природного газа в мире. Компания производит отгрузку, очистку, продажу и маркетинг нефтепродуктов на всех континентах. Она имеет предприятия-партнеров в Азии, Европе и США. Флот супертанкеров, принадлежащий компании, курсирует по всем океанам.

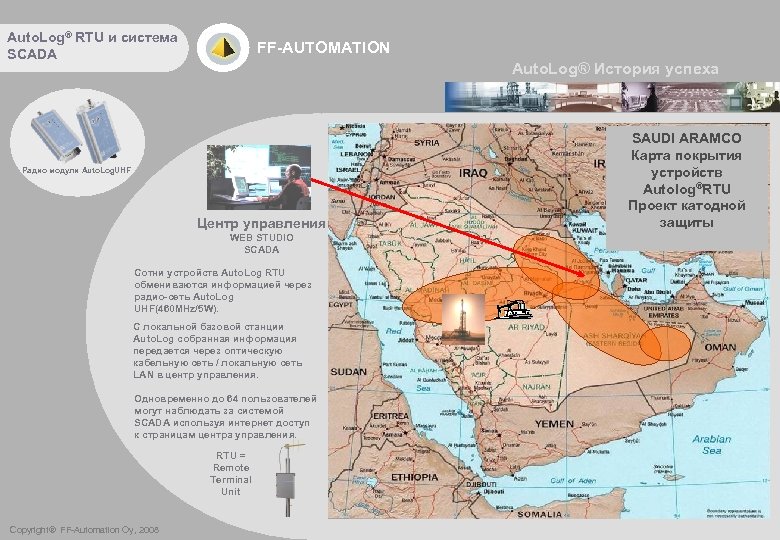

Auto. Log® RTU и система SCADA FF-AUTOMATION Auto. Log® История успеха Радио модули Auto. Auto. Log® RTU и система SCADA FF-AUTOMATION Auto. Log® История успеха Радио модули Auto. Log. UHF Центр управления WEB STUDIO SCADA Сотни устройств Auto. Log RTU обмениваются информацией через радио-сеть Auto. Log UHF(460 MHz/5 W). С локальной базовой станции Auto. Log собранная информация передается через оптическую кабельную сеть / локальную сеть LAN в центр управления. Одновременно до 64 пользователей могут наблюдать за системой SCADA используя интернет доступ к страницам центра управления. RTU = Remote Terminal Unit Copyright® FF-Automation Oy, 2008 SAUDI ARAMCO Карта покрытия устройств Autolog®RTU Проект катодной защиты

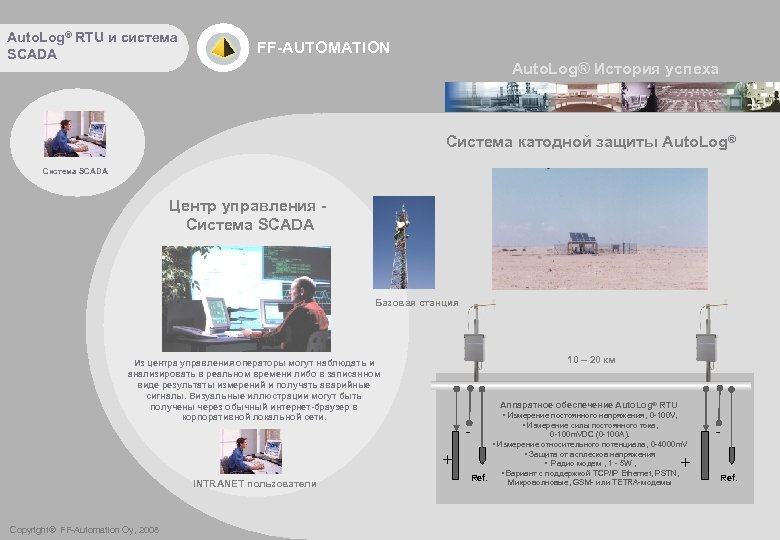

Auto. Log® RTU и система SCADA FF-AUTOMATION Auto. Log® История успеха Система катодной защиты Auto. Log® RTU и система SCADA FF-AUTOMATION Auto. Log® История успеха Система катодной защиты Auto. Log® Система SCADA Центр управления - Система SCADA Базовая станция 10 – 20 км Из центра управления операторы могут наблюдать и анализировать в реальном времени либо в записанном виде результаты измерений и получать аварийные сигналы. Визуальные иллюстрации могут быть получены через обычный интернет-браузер в корпоративной локальной сети. Аппаратное обеспечение Auto. Log® RTU - 0 -100 m. VDC (0 -100 A). Auto. Log Well Control • Измерение относительного потенциала, 0 -4000 m. V • Защита от всплесков напряжения • Радио модем , 1 - 5 W , • Вариант с поддержкой TCP/IP Ethernet, PSTN, Ref. Микроволновые, GSM- или TETRA-модемы + INTRANET пользователи Copyright® FF-Automation Oy, 2008 • Измерение постоянного напряжения, 0 -100 V, • Измерение силы постоянного тока, - + Ref.

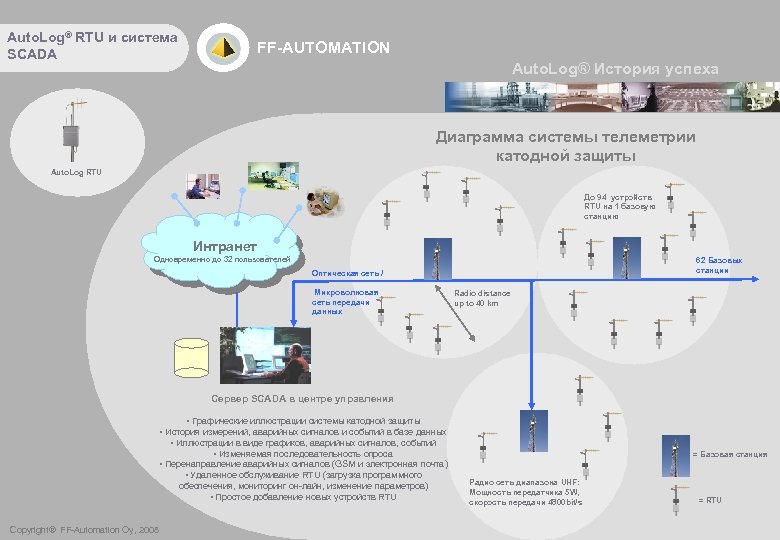

Auto. Log® RTU и система SCADA FF-AUTOMATION Auto. Log® История успеха Диаграмма системы телеметрии Auto. Log® RTU и система SCADA FF-AUTOMATION Auto. Log® История успеха Диаграмма системы телеметрии катодной защиты Auto. Log RTU До 94 устройств RTU на 1 базовую станцию Интранет Одновременно до 32 пользователей 62 Базовых станции Оптическая сеть / Микроволновая сеть передачи данных Radio distance up to 40 km Сервер SCADA в центре управления • Графические иллюстрации системы катодной защиты • История измерений, аварийных сигналов и событий в базе данных • Иллюстрации в виде графиков, аварийных сигналов, событий • Изменяемая последовательность опроса • Перенаправление аварийных сигналов (GSM и электронная почта) • Удаленное обслуживание RTU (загрузка программного обеспечения, мониторинг он-лайн, изменение параметров) • Простое добавление новых устройств RTU Copyright® FF-Automation Oy, 2008 = Базовая станция Радио сеть диапазона UHF: Мощность передатчика 5 W, скорость передачи 4800 bit/s = RTU

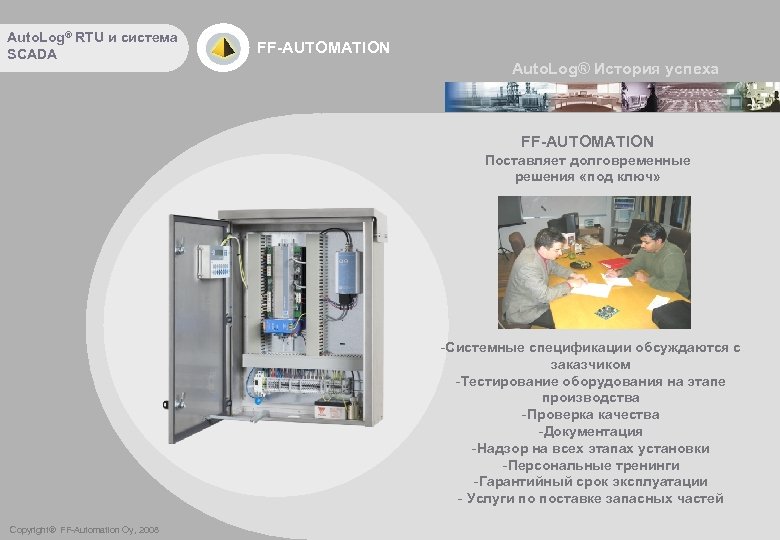

Auto. Log® RTU и система SCADA FF-AUTOMATION Auto. Log® История успеха FF-AUTOMATION Поставляет долговременные Auto. Log® RTU и система SCADA FF-AUTOMATION Auto. Log® История успеха FF-AUTOMATION Поставляет долговременные решения «под ключ» -Системные спецификации обсуждаются с заказчиком -Тестирование оборудования на этапе производства -Проверка качества -Документация -Надзор на всех этапах установки -Персональные тренинги -Гарантийный срок эксплуатации - Услуги по поставке запасных частей Copyright® FF-Automation Oy, 2008

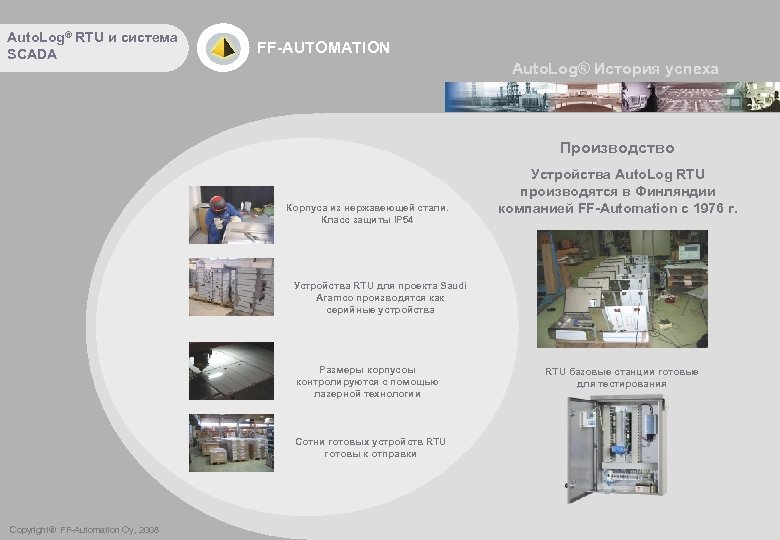

Auto. Log® RTU и система SCADA FF-AUTOMATION Auto. Log® История успеха Производство Корпуса из Auto. Log® RTU и система SCADA FF-AUTOMATION Auto. Log® История успеха Производство Корпуса из нержавеющей стали. Класс защиты IP 54 Устройства Auto. Log RTU производятся в Финляндии компанией FF-Automation с 1976 г. Устройства RTU для проекта Saudi Aramco производятся как серийные устройства Размеры корпусоы контролируются с помощью лазерной технологии Сотни готовых устройств RTU готовы к отправки Copyright® FF-Automation Oy, 2008 RTU базовые станции готовые для тестирования

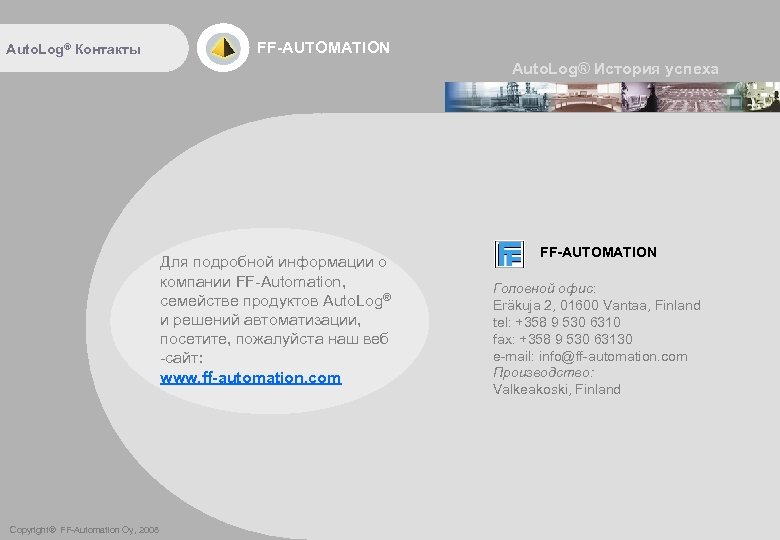

Auto. Log® Контакты FF-AUTOMATION Auto. Log® История успеха Для подробной информации о компании FF-Automation, Auto. Log® Контакты FF-AUTOMATION Auto. Log® История успеха Для подробной информации о компании FF-Automation, семействе продуктов Auto. Log® и решений автоматизации, посетите, пожалуйста наш веб -сайт: www. ff-automation. com Copyright® FF-Automation Oy, 2008 FF-AUTOMATION Головной офис: Eräkuja 2, 01600 Vantaa, Finland tel: +358 9 530 6310 fax: +358 9 530 63130 e-mail: [email protected] com Производство: Valkeakoski, Finland
