ФЕДОРЕНКО Борис Николаевич доктор технических наук, профессор Московского государственного университета пищевых производств ТЕХНОЛОГИЧЕСКОЕ ОБОРУДОВАНИЕ ОТРАСЛИ КУРСОВОЕ ПРОЕКТИРОВАНИЕ

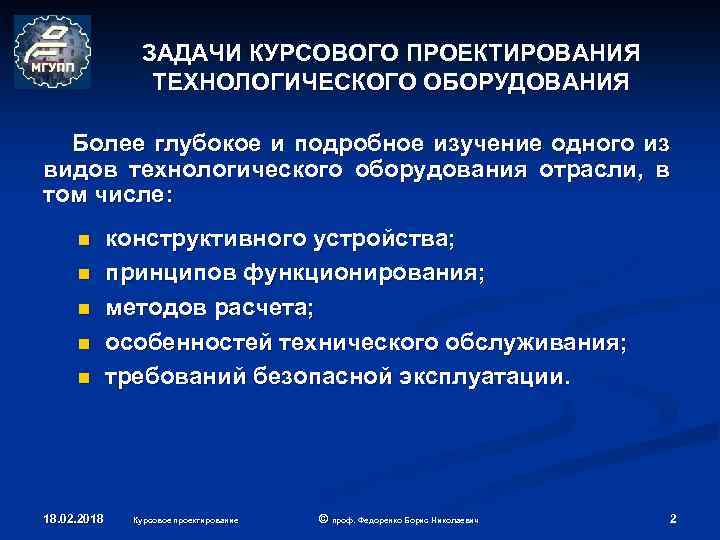

ЗАДАЧИ КУРСОВОГО ПРОЕКТИРОВАНИЯ ТЕХНОЛОГИЧЕСКОГО ОБОРУДОВАНИЯ Более глубокое и подробное изучение одного из видов технологического оборудования отрасли, в том числе: n n n 18. 02. 2018 конструктивного устройства; принципов функционирования; методов расчета; особенностей технического обслуживания; требований безопасной эксплуатации. Курсовое проектирование © проф. Федоренко Борис Николаевич 2
РЕКОМЕНДУЕМАЯ ЛИТЕРАТУРА к курсовому проектированию технологического оборудования 18. 02. 2018 Курсовое проектирование © проф. Федоренко Борис Николаевич 3
РЕКОМЕНДУЕМАЯ ЛИТЕРАТУРА к курсовому проектированию технологического оборудования 18. 02. 2018 Курсовое проектирование © проф. Федоренко Борис Николаевич 4

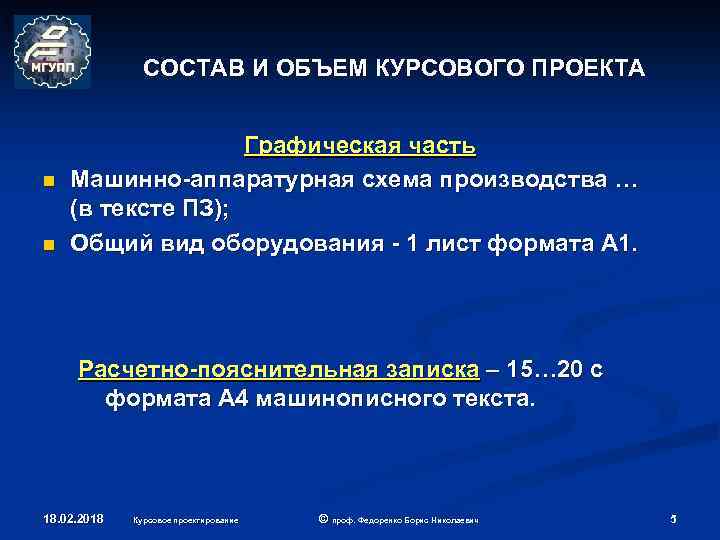

СОСТАВ И ОБЪЕМ КУРСОВОГО ПРОЕКТА n n Графическая часть Машинно-аппаратурная схема производства … (в тексте ПЗ); Общий вид оборудования - 1 лист формата А 1. Расчетно-пояснительная записка – 15… 20 с формата А 4 машинописного текста. 18. 02. 2018 Курсовое проектирование © проф. Федоренко Борис Николаевич 5

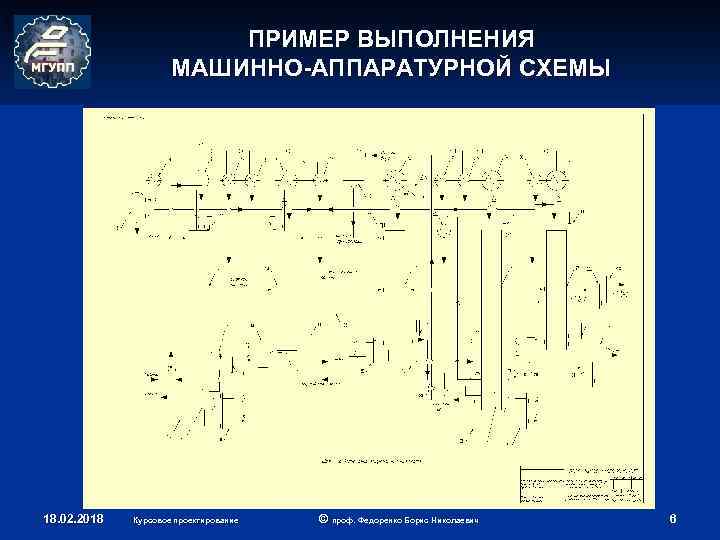

ПРИМЕР ВЫПОЛНЕНИЯ МАШИННО-АППАРАТУРНОЙ СХЕМЫ 18. 02. 2018 Курсовое проектирование © проф. Федоренко Борис Николаевич 6
МАСШТАБЫ ДОЛЖНЫ ВЫБИРАТЬСЯ В СООТВЕТСТВИИ С ТРЕБОВАНИЯМИ ГОСТ 2. 302 -68 n Масштабы уменьшения: 1: 2; 1: 2, 5; 1: 4; 1: 5; 1: 10; 1: 15; 1: 20; 1: 25; 1: 40; 1: 50; 1: 75; 1: 100; 1: 200; 1: 400; 1: 500; 1: 800; 1: 1000; n Натуральная величина: 1: 1; n Масштабы увеличения: 2: 1; 2, 5: 1; 4: 1; 5: 1; 10: 1; 20: 1; 40: 1; 50: 1; 100: 1. 18. 02. 2018 Курсовое проектирование © проф. Федоренко Борис Николаевич 7

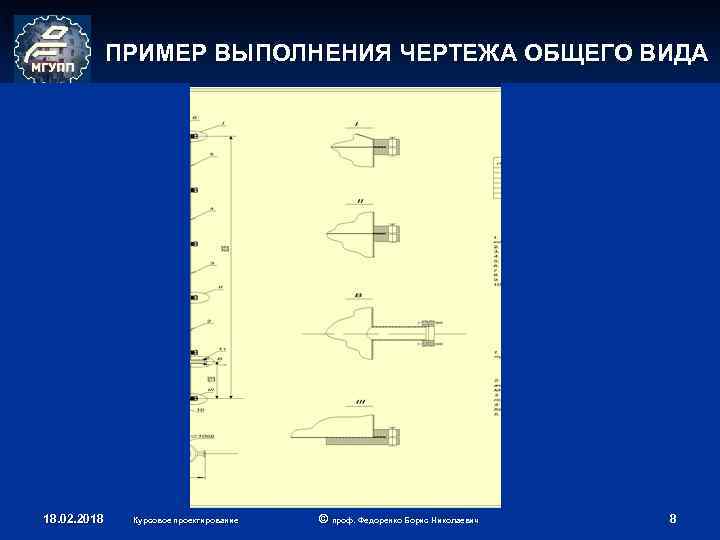

ПРИМЕР ВЫПОЛНЕНИЯ ЧЕРТЕЖА ОБЩЕГО ВИДА 18. 02. 2018 Курсовое проектирование © проф. Федоренко Борис Николаевич 8

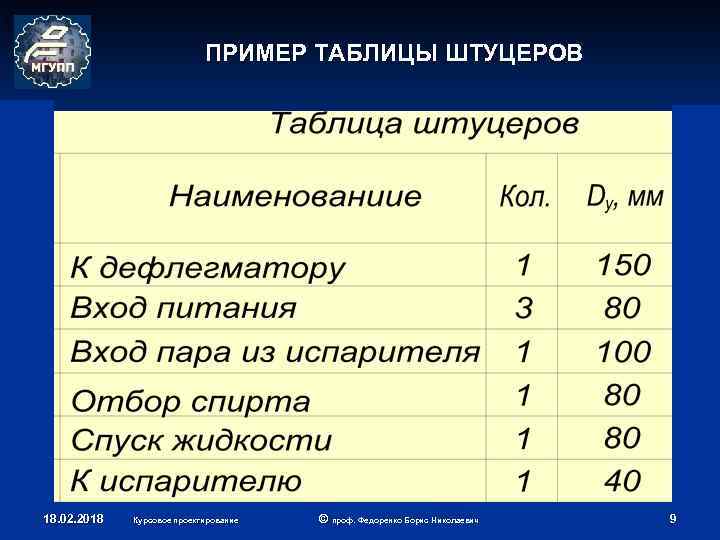

ПРИМЕР ТАБЛИЦЫ ШТУЦЕРОВ 18. 02. 2018 Курсовое проектирование © проф. Федоренко Борис Николаевич 9

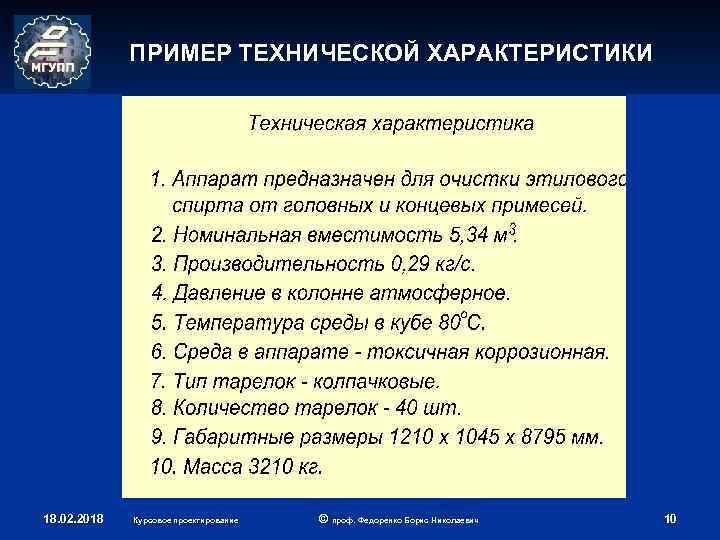

ПРИМЕР ТЕХНИЧЕСКОЙ ХАРАКТЕРИСТИКИ 18. 02. 2018 Курсовое проектирование © проф. Федоренко Борис Николаевич 10

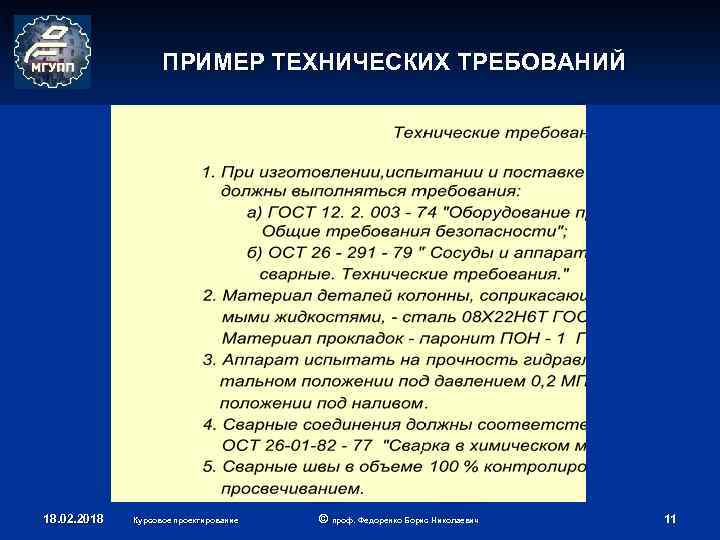

ПРИМЕР ТЕХНИЧЕСКИХ ТРЕБОВАНИЙ 18. 02. 2018 Курсовое проектирование © проф. Федоренко Борис Николаевич 11
ПРИМЕР ЗАПОЛНЕНИЯ ШТАМПА НА СБОРОЧНОМ ЧЕРТЕЖЕ 18. 02. 2018 Курсовое проектирование © проф. Федоренко Борис Николаевич 13

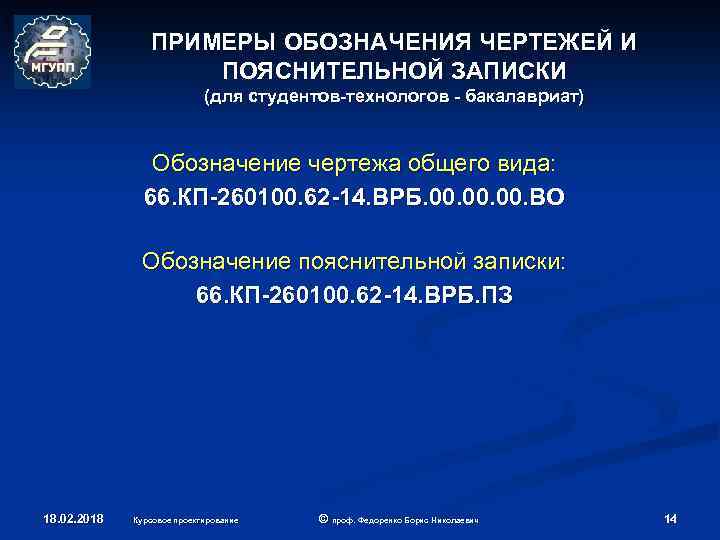

ПРИМЕРЫ ОБОЗНАЧЕНИЯ ЧЕРТЕЖЕЙ И ПОЯСНИТЕЛЬНОЙ ЗАПИСКИ (для студентов-технологов - бакалавриат) Обозначение чертежа общего вида: 66. КП-260100. 62 -14. ВРБ. 00. 00. ВО Обозначение пояснительной записки: 66. КП-260100. 62 -14. ВРБ. ПЗ 18. 02. 2018 Курсовое проектирование © проф. Федоренко Борис Николаевич 14

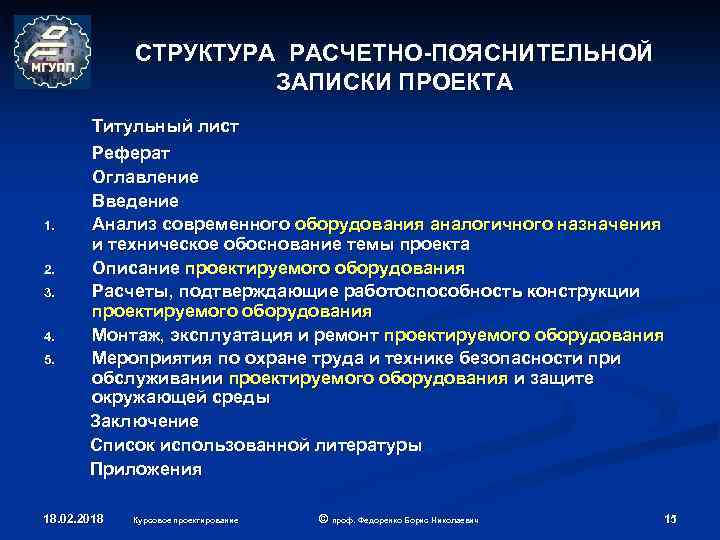

СТРУКТУРА РАСЧЕТНО-ПОЯСНИТЕЛЬНОЙ ЗАПИСКИ ПРОЕКТА 1. 2. 3. 4. 5. Титульный лист Реферат Оглавление Введение Анализ современного оборудования аналогичного назначения и техническое обоснование темы проекта Описание проектируемого оборудования Расчеты, подтверждающие работоспособность конструкции проектируемого оборудования Монтаж, эксплуатация и ремонт проектируемого оборудования Мероприятия по охране труда и технике безопасности при обслуживании проектируемого оборудования и защите окружающей среды Заключение Список использованной литературы Приложения 18. 02. 2018 Курсовое проектирование © проф. Федоренко Борис Николаевич 15

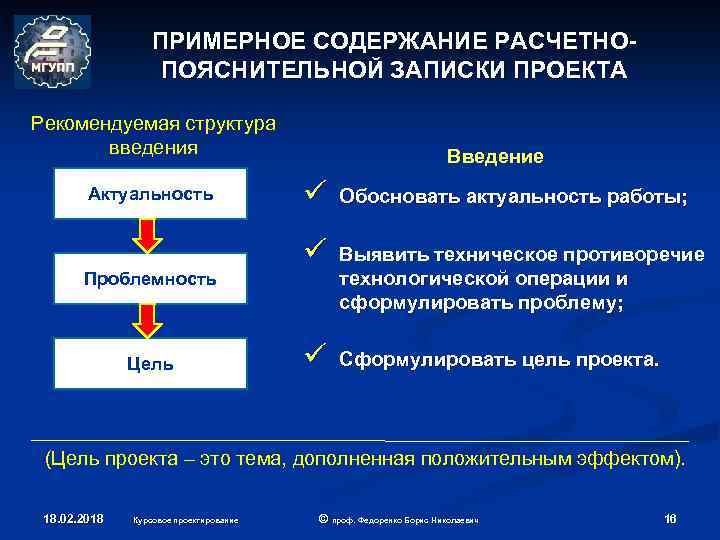

ПРИМЕРНОЕ СОДЕРЖАНИЕ РАСЧЕТНОПОЯСНИТЕЛЬНОЙ ЗАПИСКИ ПРОЕКТА Рекомендуемая структура введения Введение ü Обосновать актуальность работы; ü Актуальность Выявить техническое противоречие технологической операции и сформулировать проблему; ü Сформулировать цель проекта. Проблемность Цель (Цель проекта – это тема, дополненная положительным эффектом). 18. 02. 2018 Курсовое проектирование © проф. Федоренко Борис Николаевич 16

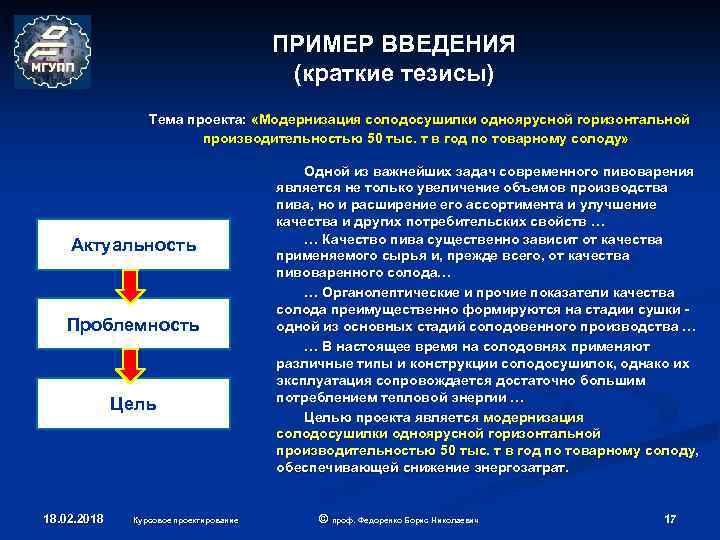

ПРИМЕР ВВЕДЕНИЯ (краткие тезисы) Тема проекта: «Модернизация солодосушилки одноярусной горизонтальной производительностью 50 тыс. т в год по товарному солоду» Актуальность Проблемность Цель 18. 02. 2018 Курсовое проектирование Одной из важнейших задач современного пивоварения является не только увеличение объемов производства пива, но и расширение его ассортимента и улучшение качества и других потребительских свойств … … Качество пива существенно зависит от качества применяемого сырья и, прежде всего, от качества пивоваренного солода… … Органолептические и прочие показатели качества солода преимущественно формируются на стадии сушки одной из основных стадий солодовенного производства … … В настоящее время на солодовнях применяют различные типы и конструкции солодосушилок, однако их эксплуатация сопровождается достаточно большим потреблением тепловой энергии … Целью проекта является модернизация солодосушилки одноярусной горизонтальной производительностью 50 тыс. т в год по товарному солоду, обеспечивающей снижение энергозатрат. © проф. Федоренко Борис Николаевич 17
ПРИМЕРНОЕ СОДЕРЖАНИЕ РАСЧЕТНОПОЯСНИТЕЛЬНОЙ ЗАПИСКИ ПРОЕКТА (продолжение) 1. Анализ современного оборудования аналогичного назначения и техническое обоснование темы проекта 1. 1. Технология и машинно-аппаратурная схема производства … 1. 2. Назначение и классификация … 1. 3. Современные конструкции … 1. 4. Техническое обоснование темы проекта 1. 5. Задачи проекта (Задачи проекта - разность между целью и современным состоянием техники т. е. результатами литературного обзора; Разделы пояснительной записки это по сути и есть задачи проекта). 18. 02. 2018 Курсовое проектирование © проф. Федоренко Борис Николаевич 18

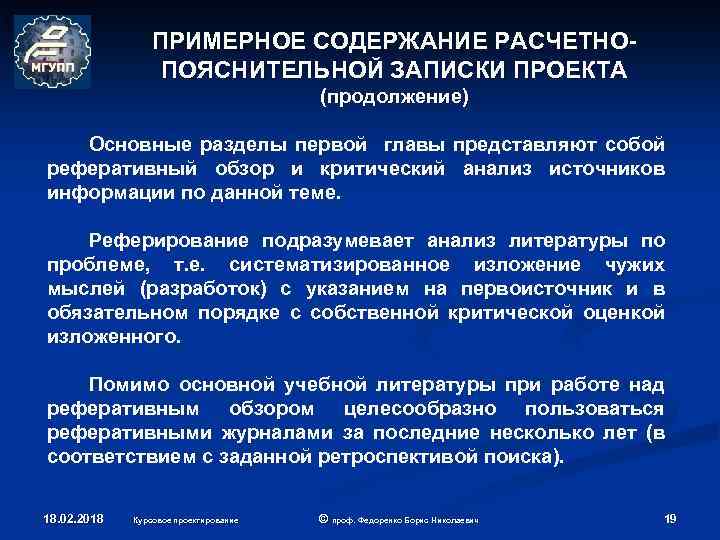

ПРИМЕРНОЕ СОДЕРЖАНИЕ РАСЧЕТНОПОЯСНИТЕЛЬНОЙ ЗАПИСКИ ПРОЕКТА (продолжение) Основные разделы первой главы представляют собой реферативный обзор и критический анализ источников информации по данной теме. Реферирование подразумевает анализ литературы по проблеме, т. е. систематизированное изложение чужих мыслей (разработок) с указанием на первоисточник и в обязательном порядке с собственной критической оценкой изложенного. Помимо основной учебной литературы при работе над реферативным обзором целесообразно пользоваться реферативными журналами за последние несколько лет (в соответствием с заданной ретроспективой поиска). 18. 02. 2018 Курсовое проектирование © проф. Федоренко Борис Николаевич 19
РЕФЕРАТИВНЫЙ ЖУРНАЛ Реферативный журнал (РЖ) является важным, хотя и не единственным, элементом информационной культуры. Для плодотворной работы с источниками информации необходимо найти свой РЖ. Не страшно, если бесполезной информации будет 70 -90 % (нужным оказываются лишь пять – десять рефератов, а то и того мешьше). Ненужное легко опускается, а нужное все искупает. 18. 02. 2018 Курсовое проектирование © проф. Федоренко Борис Николаевич 20

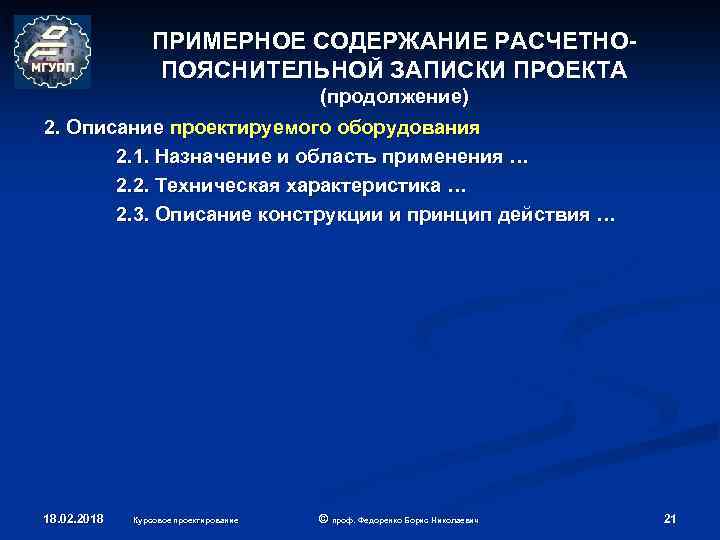

ПРИМЕРНОЕ СОДЕРЖАНИЕ РАСЧЕТНОПОЯСНИТЕЛЬНОЙ ЗАПИСКИ ПРОЕКТА (продолжение) 2. Описание проектируемого оборудования 2. 1. Назначение и область применения … 2. 2. Техническая характеристика … 2. 3. Описание конструкции и принцип действия … 18. 02. 2018 Курсовое проектирование © проф. Федоренко Борис Николаевич 21

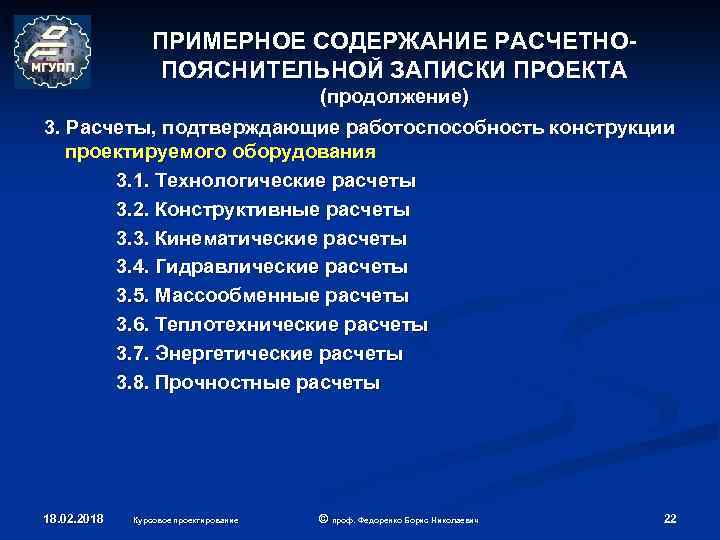

ПРИМЕРНОЕ СОДЕРЖАНИЕ РАСЧЕТНОПОЯСНИТЕЛЬНОЙ ЗАПИСКИ ПРОЕКТА (продолжение) 3. Расчеты, подтверждающие работоспособность конструкции проектируемого оборудования 3. 1. Технологические расчеты 3. 2. Конструктивные расчеты 3. 3. Кинематические расчеты 3. 4. Гидравлические расчеты 3. 5. Массообменные расчеты 3. 6. Теплотехнические расчеты 3. 7. Энергетические расчеты 3. 8. Прочностные расчеты 18. 02. 2018 Курсовое проектирование © проф. Федоренко Борис Николаевич 22

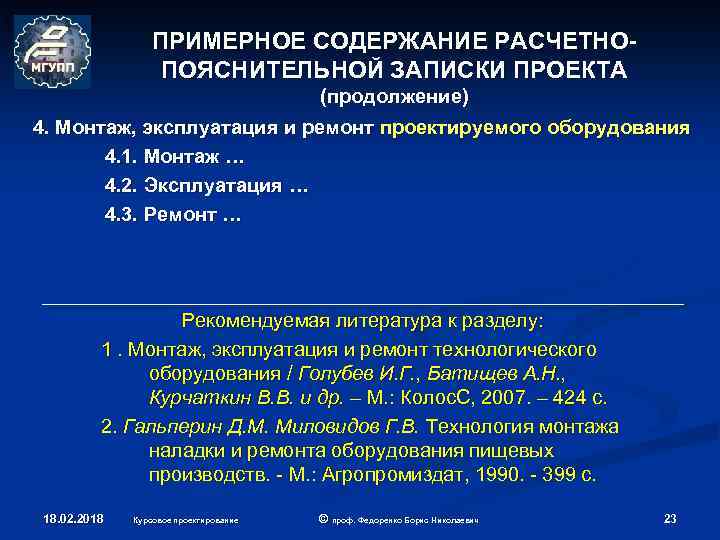

ПРИМЕРНОЕ СОДЕРЖАНИЕ РАСЧЕТНОПОЯСНИТЕЛЬНОЙ ЗАПИСКИ ПРОЕКТА (продолжение) 4. Монтаж, эксплуатация и ремонт проектируемого оборудования 4. 1. Монтаж … 4. 2. Эксплуатация … 4. 3. Ремонт … Рекомендуемая литература к разделу: 1. Монтаж, эксплуатация и ремонт технологического оборудования / Голубев И. Г. , Батищев А. Н. , Курчаткин В. В. и др. – М. : Колос. С, 2007. – 424 с. 2. Гальперин Д. М. Миловидов Г. В. Технология монтажа наладки и ремонта оборудования пищевых производств. - М. : Агропромиздат, 1990. - 399 с. 18. 02. 2018 Курсовое проектирование © проф. Федоренко Борис Николаевич 23

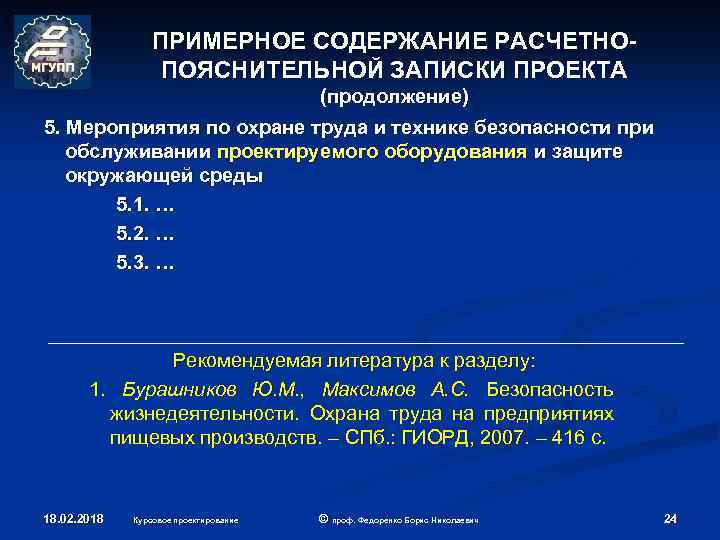

ПРИМЕРНОЕ СОДЕРЖАНИЕ РАСЧЕТНОПОЯСНИТЕЛЬНОЙ ЗАПИСКИ ПРОЕКТА (продолжение) 5. Мероприятия по охране труда и технике безопасности при обслуживании проектируемого оборудования и защите окружающей среды 5. 1. … 5. 2. … 5. 3. … Рекомендуемая литература к разделу: 1. Бурашников Ю. М. , Максимов А. С. Безопасность жизнедеятельности. Охрана труда на предприятиях пищевых производств. – СПб. : ГИОРД, 2007. – 416 с. 18. 02. 2018 Курсовое проектирование © проф. Федоренко Борис Николаевич 24

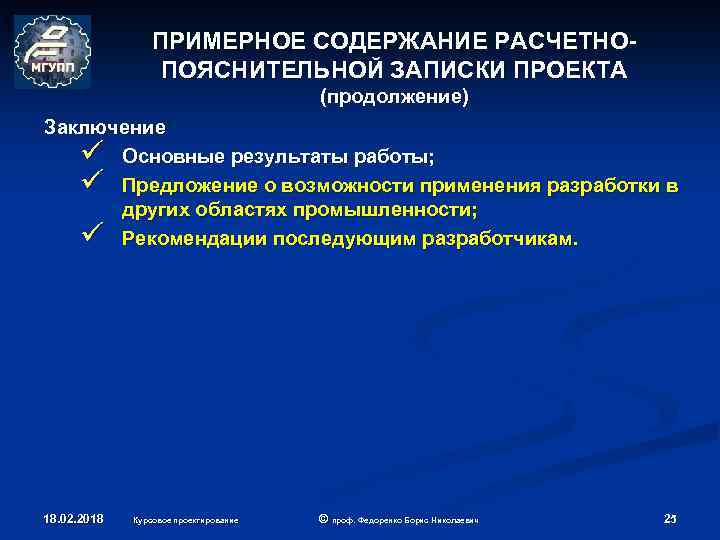

ПРИМЕРНОЕ СОДЕРЖАНИЕ РАСЧЕТНОПОЯСНИТЕЛЬНОЙ ЗАПИСКИ ПРОЕКТА (продолжение) Заключение ü Основные результаты работы; ü Предложение о возможности применения разработки в других областях промышленности; ü Рекомендации последующим разработчикам. 18. 02. 2018 Курсовое проектирование © проф. Федоренко Борис Николаевич 25

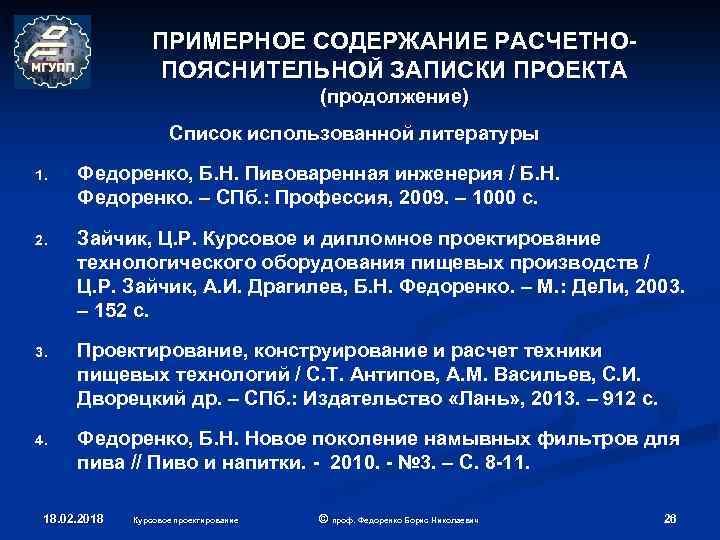

ПРИМЕРНОЕ СОДЕРЖАНИЕ РАСЧЕТНОПОЯСНИТЕЛЬНОЙ ЗАПИСКИ ПРОЕКТА (продолжение) Список использованной литературы 1. Федоренко, Б. Н. Пивоваренная инженерия / Б. Н. Федоренко. – СПб. : Профессия, 2009. – 1000 с. 2. Зайчик, Ц. Р. Курсовое и дипломное проектирование технологического оборудования пищевых производств / Ц. Р. Зайчик, А. И. Драгилев, Б. Н. Федоренко. – М. : Де. Ли, 2003. – 152 с. 3. Проектирование, конструирование и расчет техники пищевых технологий / С. Т. Антипов, А. М. Васильев, С. И. Дворецкий др. – СПб. : Издательство «Лань» , 2013. – 912 с. 4. Федоренко, Б. Н. Новое поколение намывных фильтров для пива // Пиво и напитки. - 2010. - № 3. – С. 8 -11. 18. 02. 2018 Курсовое проектирование © проф. Федоренко Борис Николаевич 26

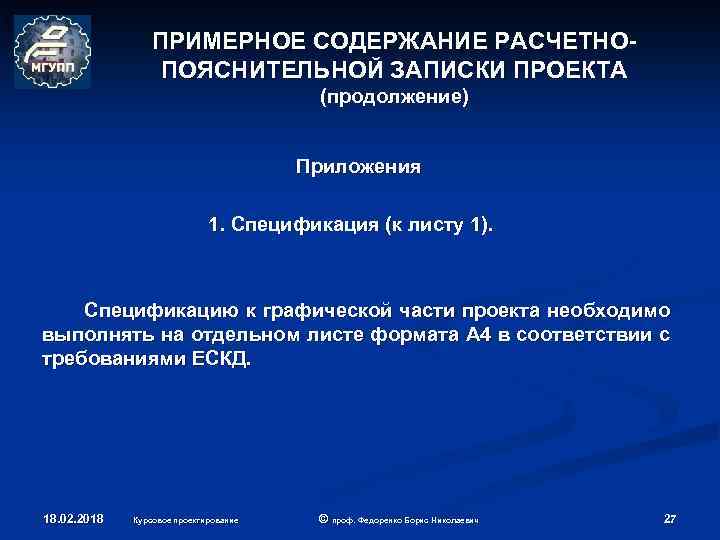

ПРИМЕРНОЕ СОДЕРЖАНИЕ РАСЧЕТНОПОЯСНИТЕЛЬНОЙ ЗАПИСКИ ПРОЕКТА (продолжение) Приложения 1. Спецификация (к листу 1). Спецификацию к графической части проекта необходимо выполнять на отдельном листе формата А 4 в соответствии с требованиями ЕСКД. 18. 02. 2018 Курсовое проектирование © проф. Федоренко Борис Николаевич 27
ДОКЛАД К ЗАЩИТЕ КУРСОВОГО ПРОЕКТА n n n Задача доклада – кратко, логично, обоснованно и убедительно представить свою техническую разработку; Продолжительность доклада – не более 5 мин. ; Структура доклада: n n n 18. 02. 2018 Вступление (примерно 0, 5 мин): n актуальность, проблемность, цель; Основная часть (примерно 4 мин. ): n роль и место оборудования в технологическом потоке (в чем заключается новизна технического решения); n конструктивное устройство и принцип действия оборудования, в том числе его отдельных узлов (в чем заключается новизна технического решения); n обеспечение безопасной эксплуатации оборудования; Заключение (примерно 0, 5 мин): n ожидаемый положительный эффект, краткие выводы. Курсовое проектирование © проф. Федоренко Борис Николаевич 28

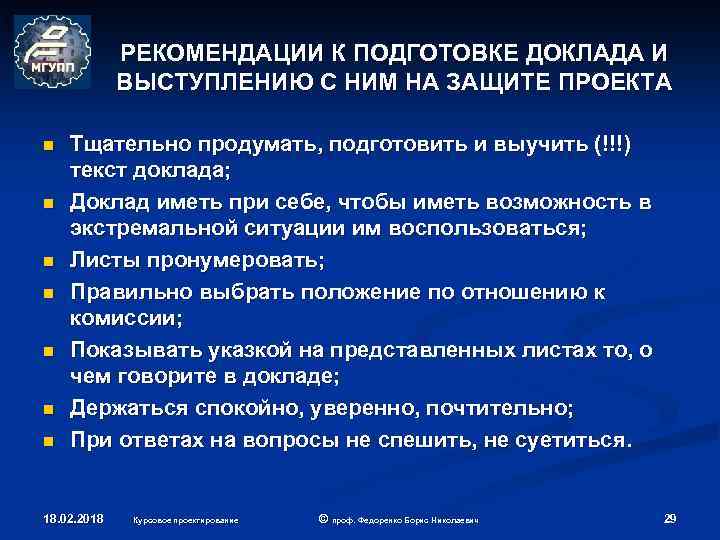

РЕКОМЕНДАЦИИ К ПОДГОТОВКЕ ДОКЛАДА И ВЫСТУПЛЕНИЮ С НИМ НА ЗАЩИТЕ ПРОЕКТА n n n n Тщательно продумать, подготовить и выучить (!!!) текст доклада; Доклад иметь при себе, чтобы иметь возможность в экстремальной ситуации им воспользоваться; Листы пронумеровать; Правильно выбрать положение по отношению к комиссии; Показывать указкой на представленных листах то, о чем говорите в докладе; Держаться спокойно, уверенно, почтительно; При ответах на вопросы не спешить, не суетиться. 18. 02. 2018 Курсовое проектирование © проф. Федоренко Борис Николаевич 29
ФЕДОРЕНКО Борис Николаевич доктор технических наук, профессор Кафедра “Технологическое оборудование пищевых предприятий” Московского государственного университета пищевых производств тел. 8 (499) 158 -72 -11 СПАСИБО ЗА ВНИМАНИЕ!
