Федеральное государственное бюджетное общеобразовательное учреждение высшего образования Уральский государственный медицинский университет Министерство здравоохранения России Электрический диполь. Электрическое поле диполя. ВЫПОЛНИЛА: СТУДЕНТКА ОС-101 СЕМАКОВА ЕВГЕНИЯ АНДРЕЕВНА Екатеринбург 2017

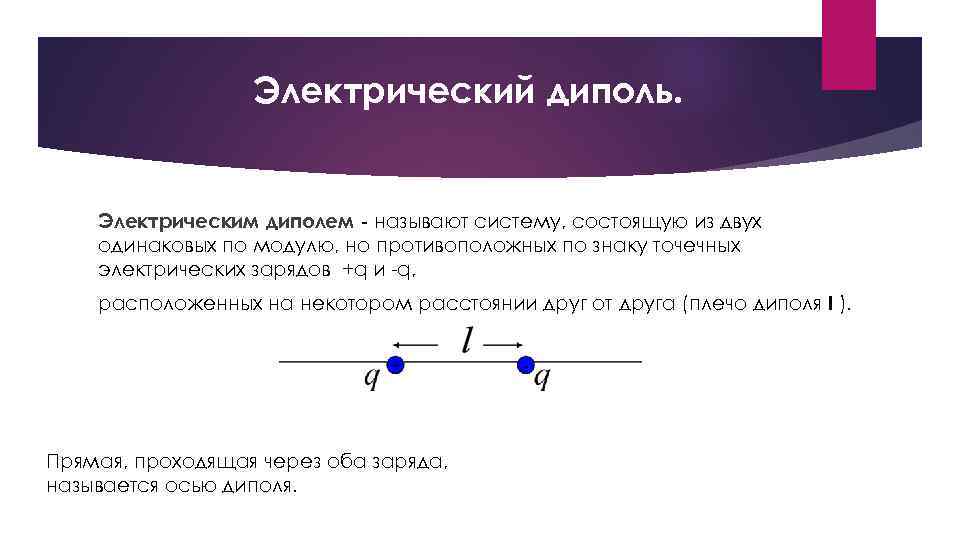

Электрический диполь. Электрическим диполем - называют систему, состоящую из двух одинаковых по модулю, но противоположных по знаку точечных электрических зарядов +q и -q, расположенных на некотором расстоянии друг от друга (плечо диполя I ). Прямая, проходящая через оба заряда, называется осью диполя.

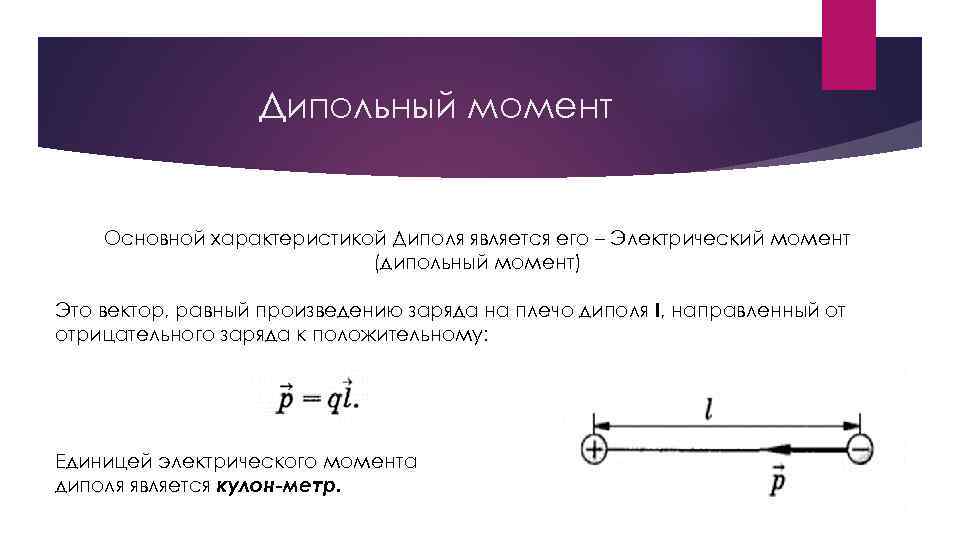

Дипольный момент Основной характеристикой Диполя является его – Электрический момент (дипольный момент) Это вектор, равный произведению заряда на плечо диполя I, направленный от отрицательного заряда к положительному: Единицей электрического момента диполя является кулон-метр.

Электрическое поле диполя Электрическое поле характеризуется: • напряженностью • потенциалом Это напряженность поля в месте нахождения положительного и отрицательного зарядов

Напряженность электрического поля Силовая характеристика электрического поля является напряженность, равная отношению силе, действующей в данной точке поля на точечный заряд, к этому заряду. Напряженность – вектор, направление которого совпадает с направлением силы, действующей в данной точке поля на положительный точечный заряд.

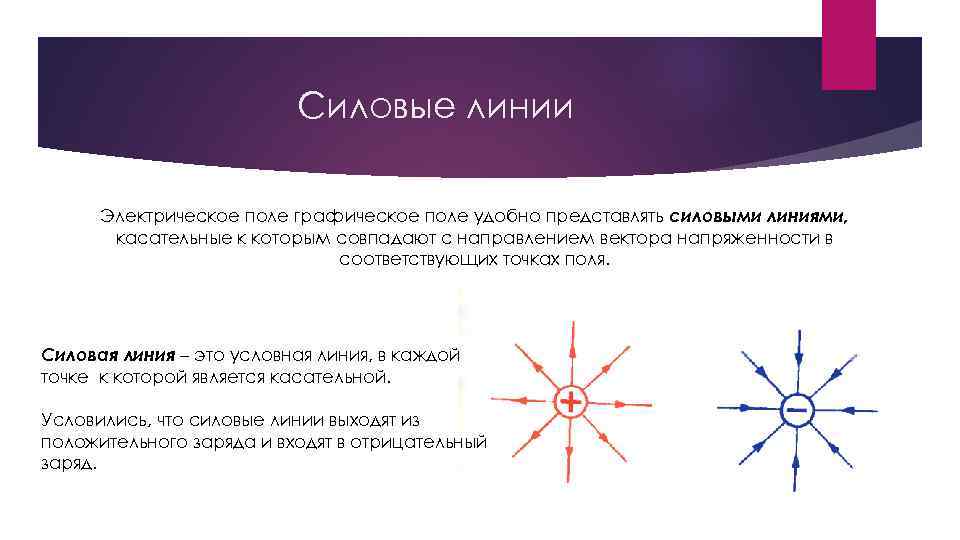

Силовые линии Электрическое поле графическое поле удобно представлять силовыми линиями, касательные к которым совпадают с направлением вектора напряженности в соответствующих точках поля. Силовая линия – это условная линия, в каждой точке к которой является касательной. Условились, что силовые линии выходят из положительного заряда и входят в отрицательный заряд.

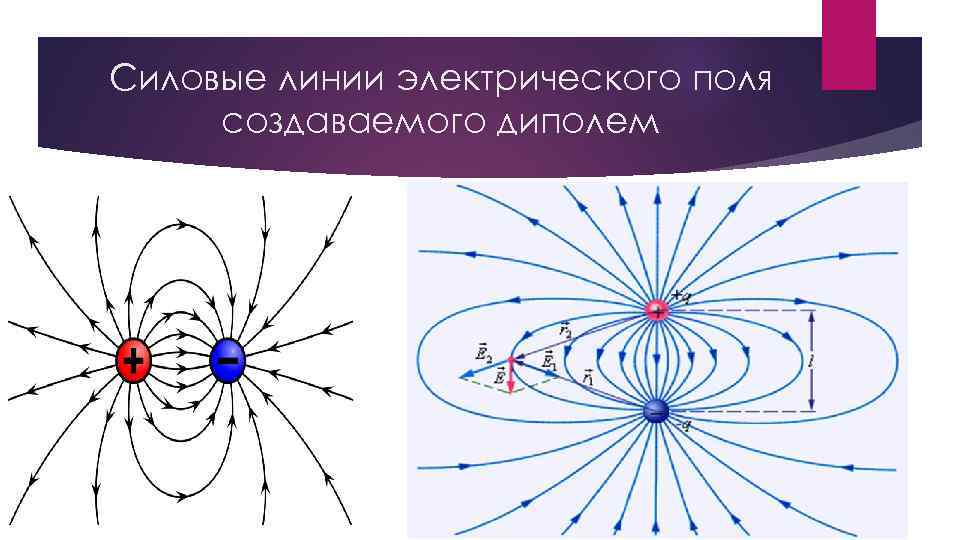

Силовые линии электрического поля создаваемого диполем

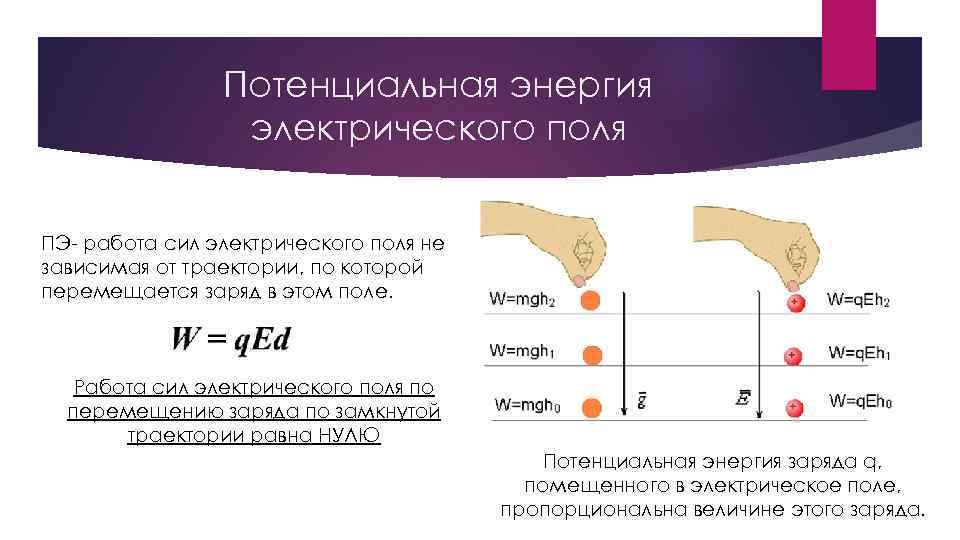

Потенциальная энергия электрического поля ПЭ- работа сил электрического поля не зависимая от траектории, по которой перемещается заряд в этом поле. Работа сил электрического поля по перемещению заряда по замкнутой траектории равна НУЛЮ Потенциальная энергия заряда q, помещенного в электрическое поле, пропорциональна величине этого заряда.

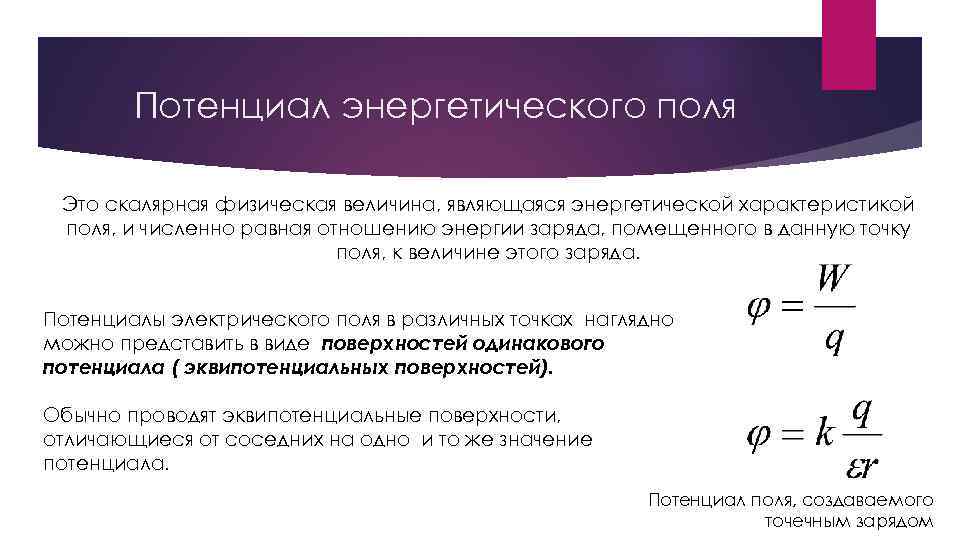

Потенциал энергетического поля Это скалярная физическая величина, являющаяся энергетической характеристикой поля, и численно равная отношению энергии заряда, помещенного в данную точку поля, к величине этого заряда. Потенциалы электрического поля в различных точках наглядно можно представить в виде поверхностей одинакового потенциала ( эквипотенциальных поверхностей). Обычно проводят эквипотенциальные поверхности, отличающиеся от соседних на одно и то же значение потенциала. Потенциал поля, создаваемого точечным зарядом

Эквипотенциальные поверхности (синие линии) и силовые линии (красные линии) простых электрических полей: a – точечный заряд; b – электрический диполь; c – два равных положительных заряда Свойства ЭПП: - работа при перемещении заряда вдоль эквипотенциальной поверхности не совершается; - Силовые линии вектора напряженности перпендикулярны ЭПП в каждой точке
