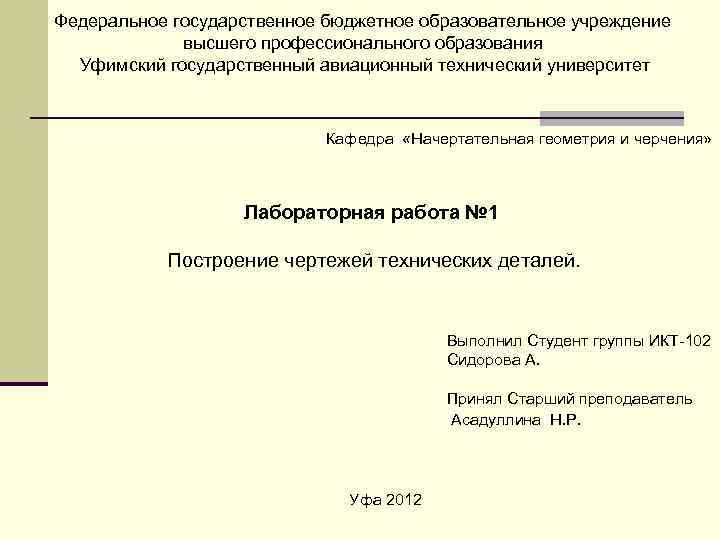

>Федеральное государственное бюджетное образовательное учреждение   высшего профессионального образования  Уфимский государственный авиационный Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования Уфимский государственный авиационный технический университет Кафедра «Начертательная геометрия и черчения» Лабораторная работа № 1 Построение чертежей технических деталей. Выполнил Студент группы ИКТ-102 Сидорова А. Принял Старший преподаватель Асадуллина Н. Р. Уфа 2012

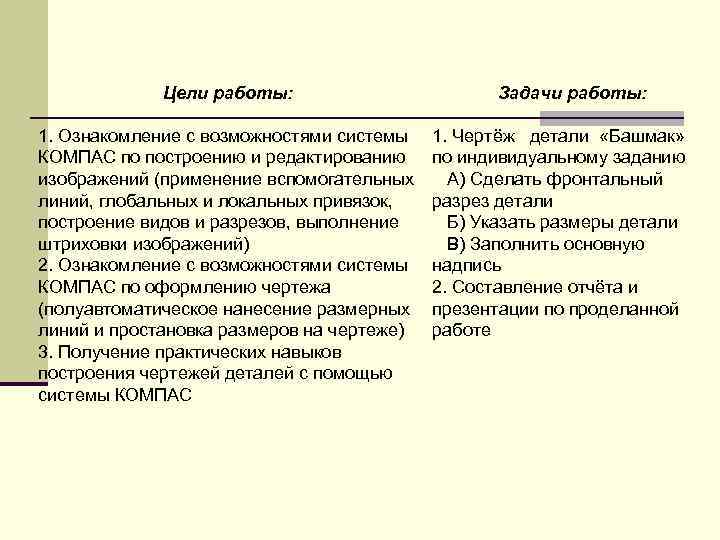

>   Цели работы:     Задачи работы:  1. Ознакомление Цели работы: Задачи работы: 1. Ознакомление с возможностями системы 1. Чертёж детали «Башмак» КОМПАС по построению и редактированию по индивидуальному заданию изображений (применение вспомогательных А) Сделать фронтальный линий, глобальных и локальных привязок, разрез детали построение видов и разрезов, выполнение Б) Указать размеры детали штриховки изображений) В) Заполнить основную 2. Ознакомление с возможностями системы надпись КОМПАС по оформлению чертежа 2. Составление отчёта и (полуавтоматическое нанесение размерных презентации по проделанной линий и простановка размеров на чертеже) работе 3. Получение практических навыков построения чертежей деталей с помощью системы КОМПАС

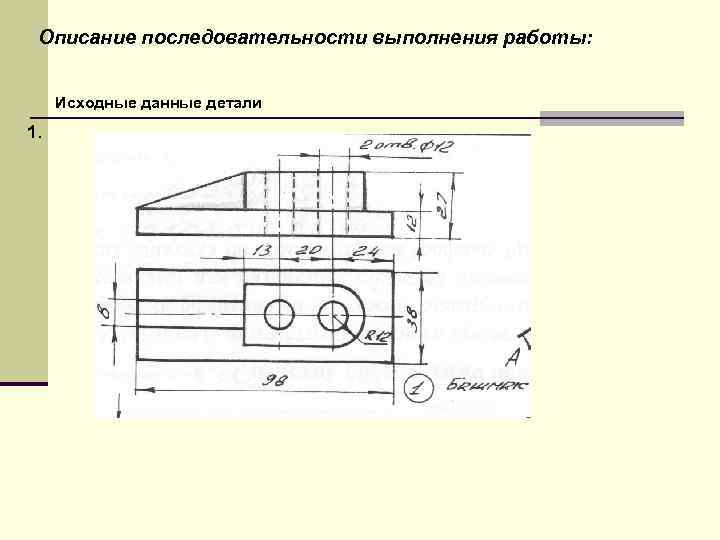

> Описание последовательности выполнения работы:   Исходные данные детали 1. Описание последовательности выполнения работы: Исходные данные детали 1.

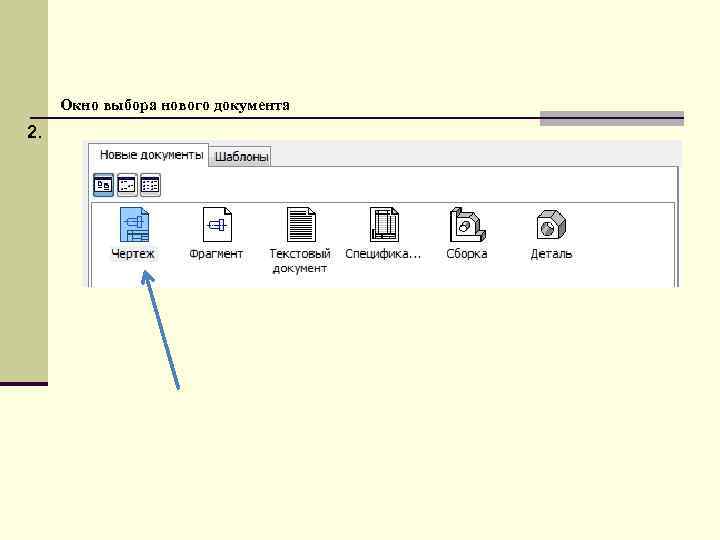

> Окно выбора нового документа 2. Окно выбора нового документа 2.

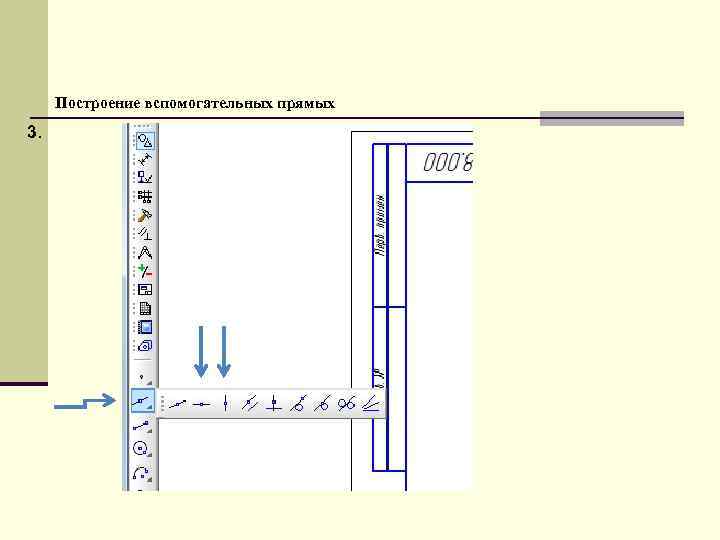

> Построение вспомогательных прямых 3. Построение вспомогательных прямых 3.

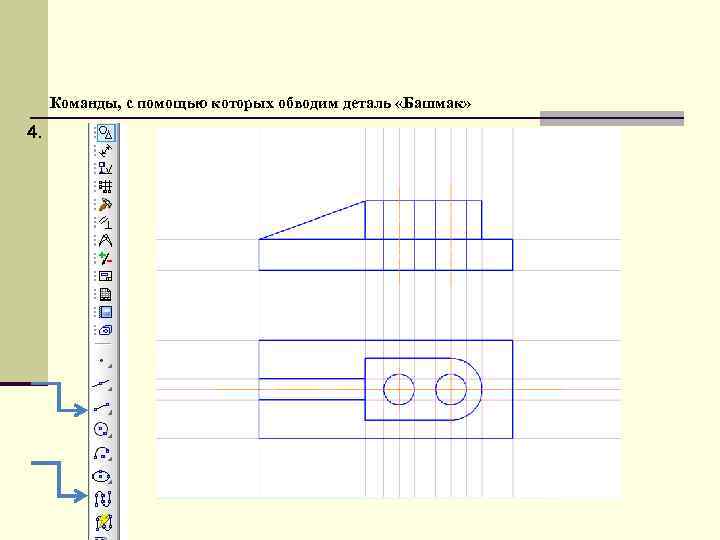

> Команды, с помощью которых обводим деталь «Башмак» 4. Команды, с помощью которых обводим деталь «Башмак» 4.

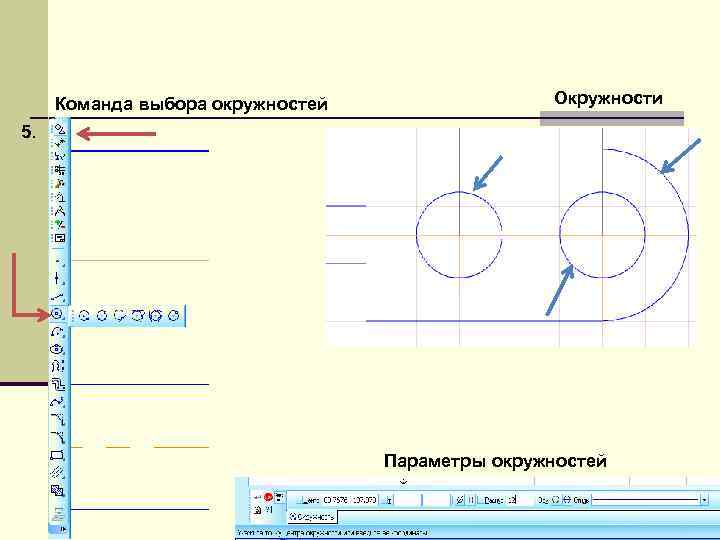

> Команда выбора окружностей    Окружности 5.    Параметры окружностей Команда выбора окружностей Окружности 5. Параметры окружностей

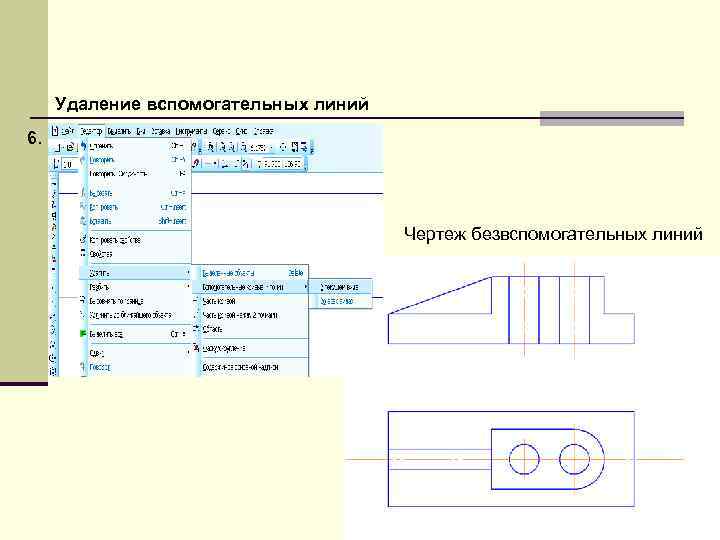

> Удаление вспомогательных линий 6.    Чертеж безвспомогательных линий Удаление вспомогательных линий 6. Чертеж безвспомогательных линий

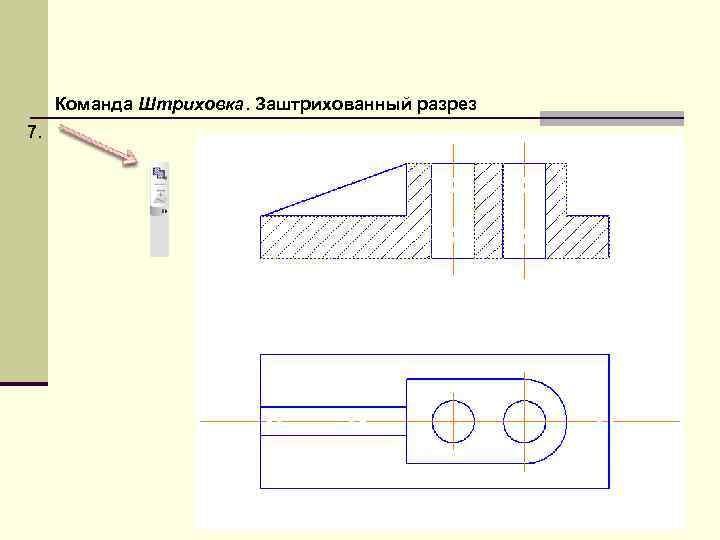

> Команда Штриховка. Заштрихованный разрез 7. Команда Штриховка. Заштрихованный разрез 7.

> Вызов команды для простановки размеров 8.       Чертеж Вызов команды для простановки размеров 8. Чертеж с проставленными размерами

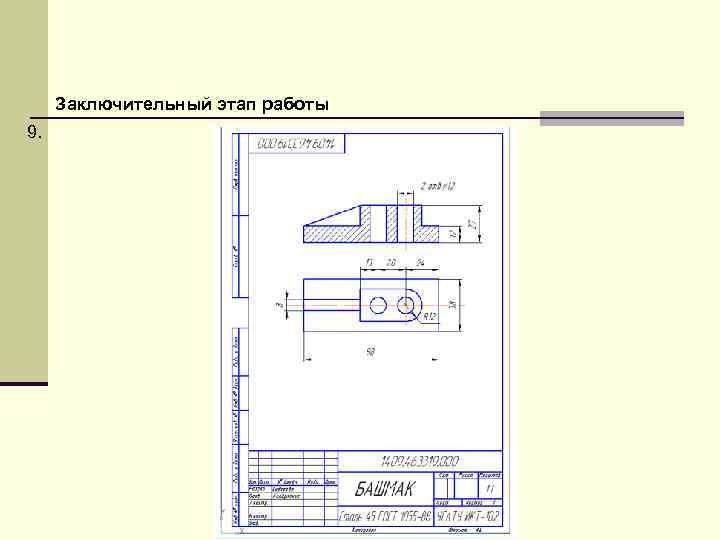

> Заключительный этап работы 9. Заключительный этап работы 9.

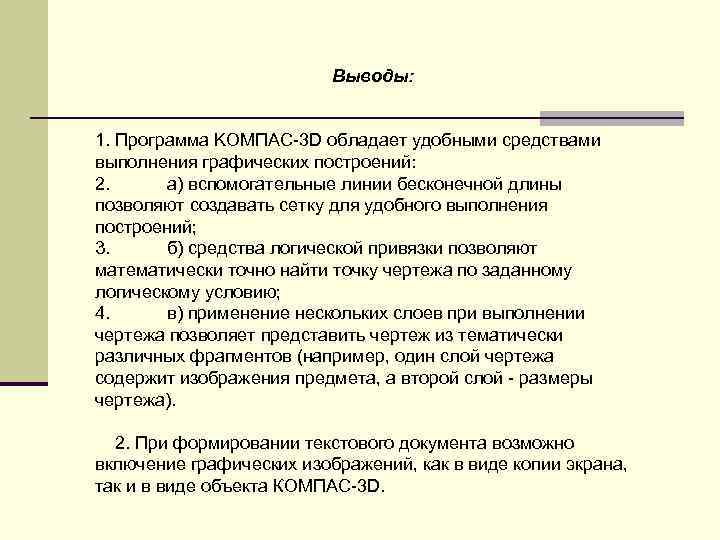

>     Выводы:  1. Программа KOMПAC-3 D обладает удобными средствами Выводы: 1. Программа KOMПAC-3 D обладает удобными средствами выполнения графических построений: 2. а) вспомогательные линии бесконечной длины позволяют создавать сетку для удобного выполнения построений; 3. б) средства логической привязки позволяют математически точно найти точку чертежа по заданному логическому условию; 4. в) применение нескольких слоев при выполнении чертежа позволяет представить чертеж из тематически различных фрагментов (например, один слой чертежа содержит изображения предмета, а второй слой - размеры чертежа). 2. При формировании текстового документа возможно включение графических изображений, как в виде копии экрана, так и в виде объекта КОМПАС-3 D.
