Федеральное государственное автономное образовательное учреждение Высшего образования «СИБИРСКИЙ ФЕДЕРАЛЬНЫЙ УНИВЕРСИТЕТ» ВОЕННО-ИНЖЕНЕРНЫЙ ИНСТИТУТ УЧЕБНЫЙ ВОЕННЫЙ ЦЕНТР ЗАНЯТИЕ по учебной дисциплине «Общая тактика www. sfu-kras. ru http: //ivo. institute. sfu-kras. ru

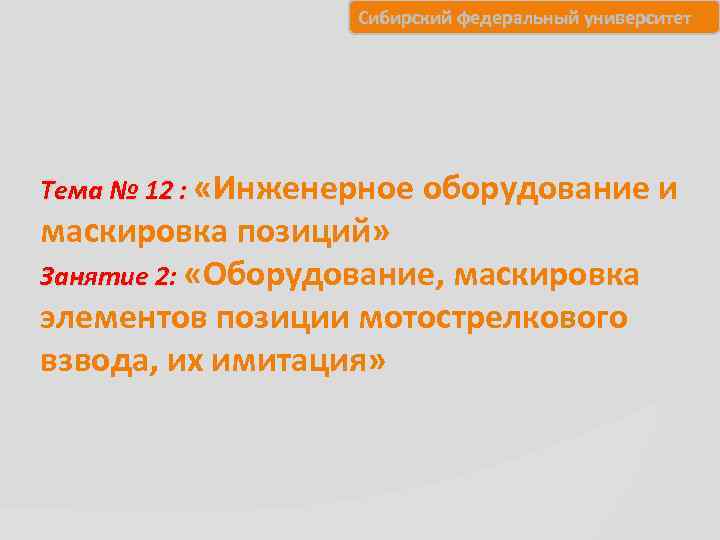

Сибирский федеральный университет Тема № 12 : «Инженерное оборудование и маскировка позиций» Занятие 2: «Оборудование, маскировка элементов позиции мотострелкового взвода, их имитация»

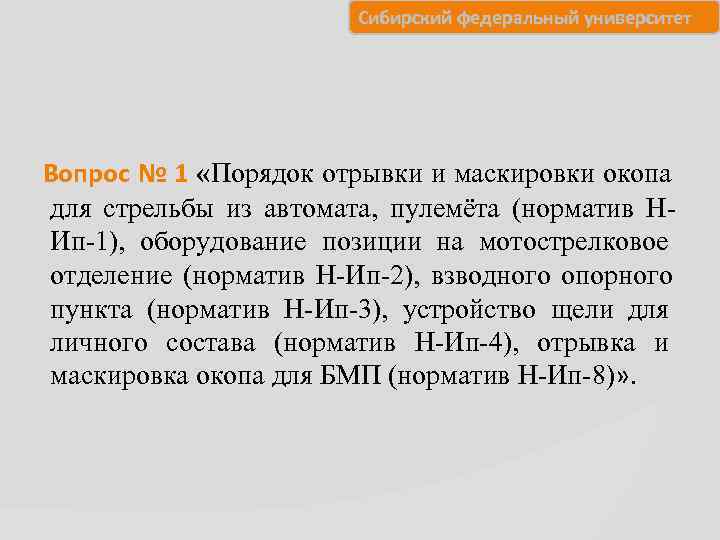

Сибирский федеральный университет Вопрос № 1 «Порядок отрывки и маскировки окопа для стрельбы из автомата, пулемёта (норматив Н- Ип-1), оборудование позиции на мотострелковое отделение (норматив Н-Ип-2), взводного опорного пункта (норматив Н-Ип-3), устройство щели для личного состава (норматив Н-Ип-4), отрывка и маскировка окопа для БМП (норматив Н-Ип-8)» .
Сибирский федеральный университет 1. 1 Выбор места для оборудования одиночных и парных окопов для стрельбы из автомата. -Окопы могут располагаться на передних и обратных скатах высот. Наиболее удобными местами для их расположения являются передние скаты. Расположение окопов на топографическом гребне затрудняет наблюдение и обстрел ближних подступов из-за большого количества мертвых пространств. При расположении окопов на обратном скате они должны находиться не ближе 200 м к топографическому гребню.

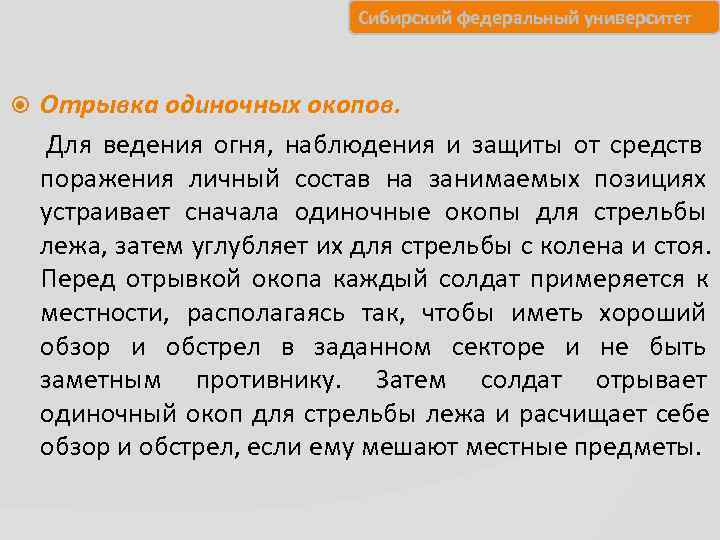

Сибирский федеральный университет Отрывка одиночных окопов. Для ведения огня, наблюдения и защиты от средств поражения личный состав на занимаемых позициях устраивает сначала одиночные окопы для стрельбы лежа, затем углубляет их для стрельбы с колена и стоя. Перед отрывкой окопа каждый солдат примеряется к местности, располагаясь так, чтобы иметь хороший обзор и обстрел в заданном секторе и не быть заметным противнику. Затем солдат отрывает одиночный окоп для стрельбы лежа и расчищает себе обзор и обстрел, если ему мешают местные предметы.
Сибирский федеральный университет Одиночный окоп для стрельбы лежа. Одиночный окоп представляет собой выемку с насыпью впереди и с боков, обеспечивающую удобное размещение оружия и солдата при ведении огня и защиту от средств поражения противника. В одиночном окопе для стрельбы лежа выемка делается шириной 60 см, длиной 170 см и глубиной 30 см, чтобы солдат в ней был полностью скрыт. Для удобства стрельбы в передней части выемки оставляется порожек шириной 25 -30 см на 10 см выше дна окопа, обеспечивающий опору для локтей. Вынутая при отрывке земля выбрасывается вперед (в сторону противника) и образует насыпь, которая называется бруствером.

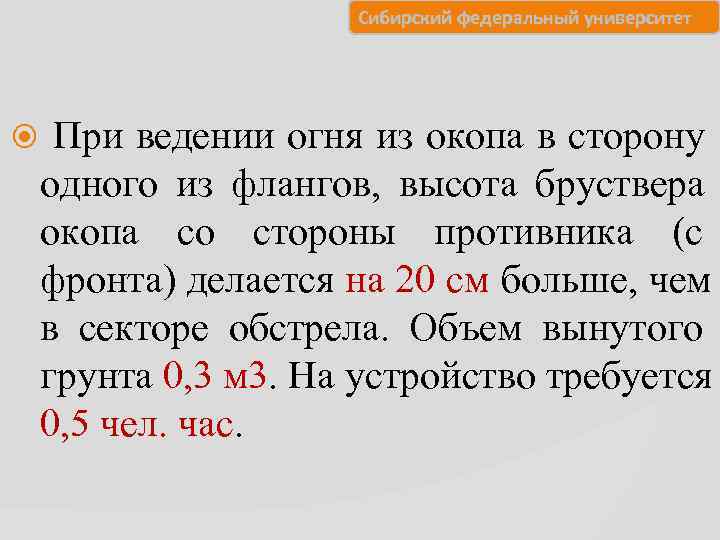

Сибирский федеральный университет При ведении огня из окопа в сторону одного из флангов, высота бруствера окопа со стороны противника (с фронта) делается на 20 см больше, чем в секторе обстрела. Объем вынутого грунта 0, 3 м 3. На устройство требуется 0, 5 чел. час.

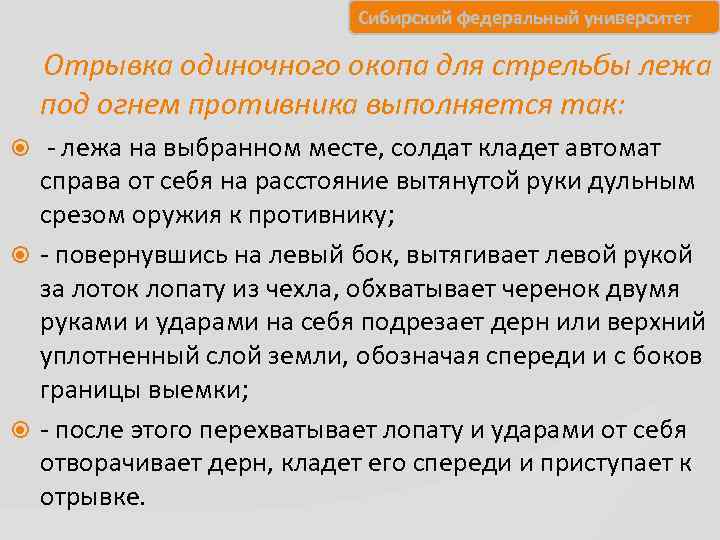

Сибирский федеральный университет Отрывка одиночного окопа для стрельбы лежа под огнем противника выполняется так: - лежа на выбранном месте, солдат кладет автомат справа от себя на расстояние вытянутой руки дульным срезом оружия к противнику; - повернувшись на левый бок, вытягивает левой рукой за лоток лопату из чехла, обхватывает черенок двумя руками и ударами на себя подрезает дерн или верхний уплотненный слой земли, обозначая спереди и с боков границы выемки; - после этого перехватывает лопату и ударами от себя отворачивает дерн, кладет его спереди и приступает к отрывке.

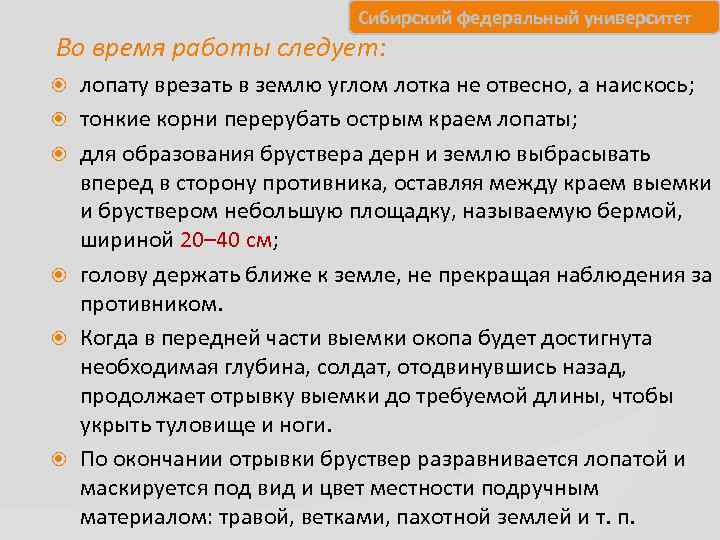

Сибирский федеральный университет Во время работы следует: лопату врезать в землю углом лотка не отвесно, а наискось; тонкие корни перерубать острым краем лопаты; для образования бруствера дерн и землю выбрасывать вперед в сторону противника, оставляя между краем выемки и бруствером небольшую площадку, называемую бермой, шириной 20– 40 см; голову держать ближе к земле, не прекращая наблюдения за противником. Когда в передней части выемки окопа будет достигнута необходимая глубина, солдат, отодвинувшись назад, продолжает отрывку выемки до требуемой длины, чтобы укрыть туловище и ноги. По окончании отрывки бруствер разравнивается лопатой и маскируется под вид и цвет местности подручным материалом: травой, ветками, пахотной землей и т. п.

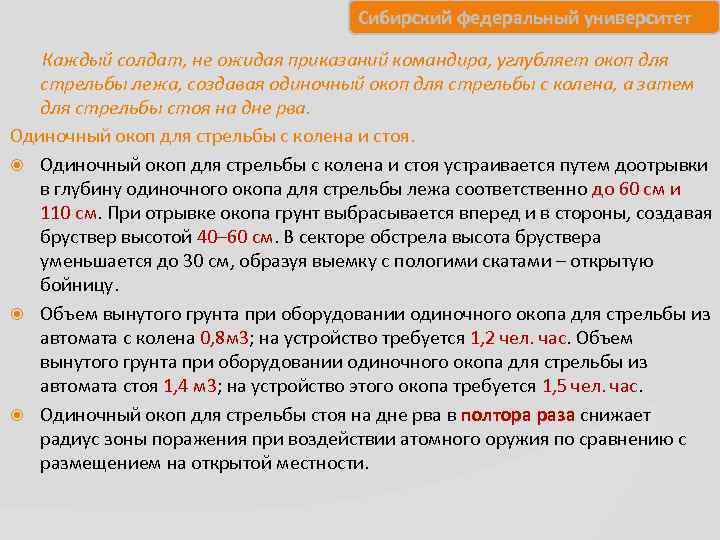

Сибирский федеральный университет Каждый солдат, не ожидая приказаний командира, углубляет окоп для стрельбы лежа, создавая одиночный окоп для стрельбы с колена, а затем для стрельбы стоя на дне рва. Одиночный окоп для стрельбы с колена и стоя устраивается путем доотрывки в глубину одиночного окопа для стрельбы лежа соответственно до 60 см и 110 см. При отрывке окопа грунт выбрасывается вперед и в стороны, создавая бруствер высотой 40– 60 см. В секторе обстрела высота бруствера уменьшается до 30 см, образуя выемку с пологими скатами – открытую бойницу. Объем вынутого грунта при оборудовании одиночного окопа для стрельбы из автомата с колена 0, 8 м 3; на устройство требуется 1, 2 чел. час. Объем вынутого грунта при оборудовании одиночного окопа для стрельбы из автомата стоя 1, 4 м 3; на устройство этого окопа требуется 1, 5 чел. час. Одиночный окоп для стрельбы стоя на дне рва в полтора раза снижает радиус зоны поражения при воздействии атомного оружия по сравнению с размещением на открытой местности.

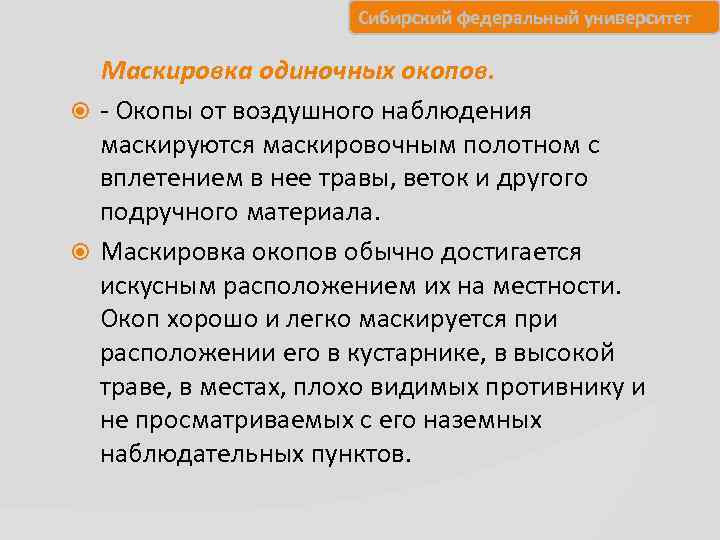

Сибирский федеральный университет Маскировка одиночных окопов. - Окопы от воздушного наблюдения маскируются маскировочным полотном с вплетением в нее травы, веток и другого подручного материала. Маскировка окопов обычно достигается искусным расположением их на местности. Окоп хорошо и легко маскируется при расположении его в кустарнике, в высокой траве, в местах, плохо видимых противнику и не просматриваемых с его наземных наблюдательных пунктов.

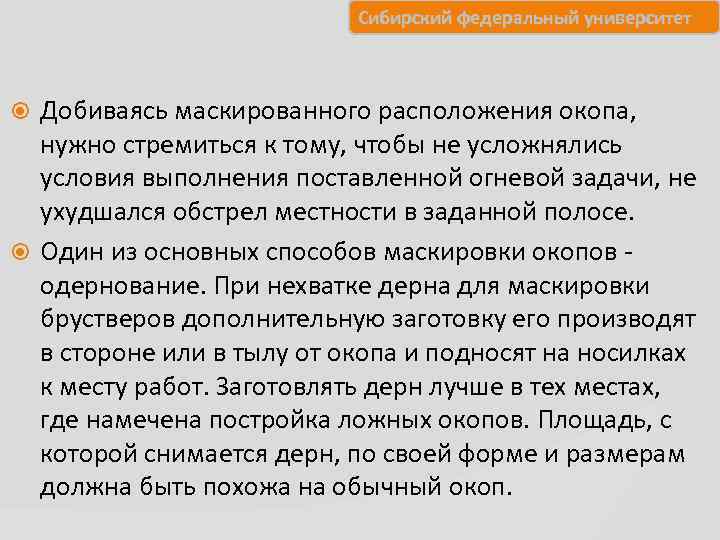

Сибирский федеральный университет Добиваясь маскированного расположения окопа, нужно стремиться к тому, чтобы не усложнялись условия выполнения поставленной огневой задачи, не ухудшался обстрел местности в заданной полосе. Один из основных способов маскировки окопов - одернование. При нехватке дерна для маскировки брустверов дополнительную заготовку его производят в стороне или в тылу от окопа и подносят на носилках к месту работ. Заготовлять дерн лучше в тех местах, где намечена постройка ложных окопов. Площадь, с которой снимается дерн, по своей форме и размерам должна быть похожа на обычный окоп.

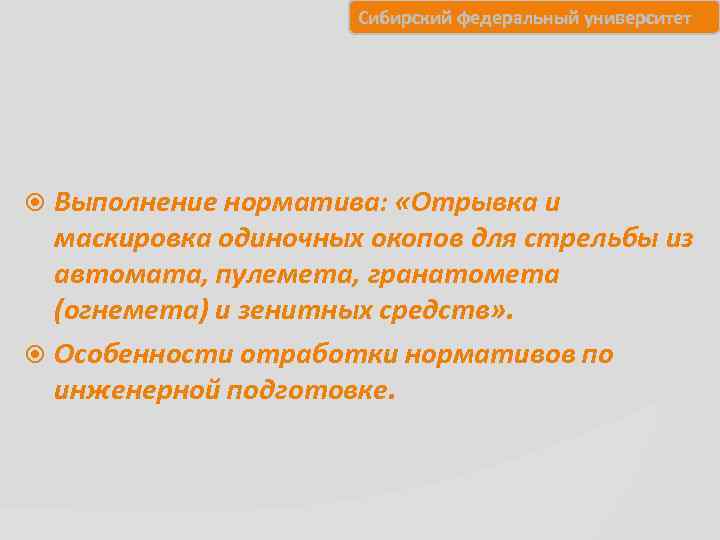

Сибирский федеральный университет Выполнение норматива: «Отрывка и маскировка одиночных окопов для стрельбы из автомата, пулемета, гранатомета (огнемета) и зенитных средств» . Особенности отработки нормативов по инженерной подготовке.

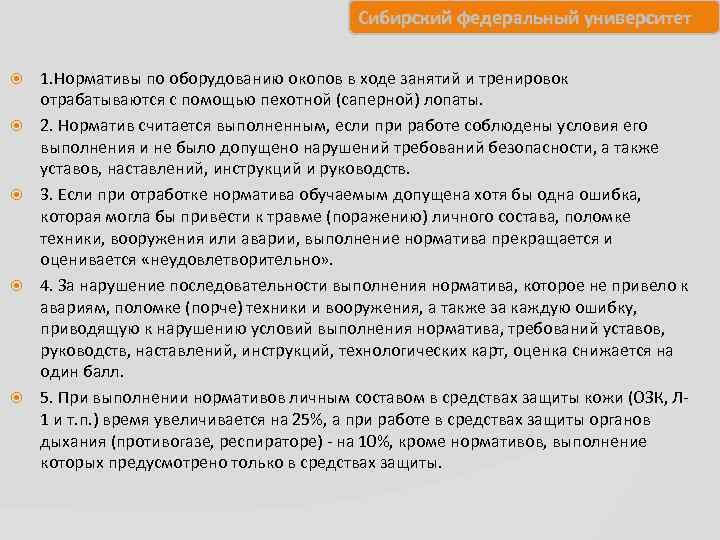

Сибирский федеральный университет 1. Нормативы по оборудованию окопов в ходе занятий и тренировок отрабатываются с помощью пехотной (саперной) лопаты. 2. Норматив считается выполненным, если при работе соблюдены условия его выполнения и не было допущено нарушений требований безопасности, а также уставов, наставлений, инструкций и руководств. 3. Если при отработке норматива обучаемым допущена хотя бы одна ошибка, которая могла бы привести к травме (поражению) личного состава, поломке техники, вооружения или аварии, выполнение норматива прекращается и оценивается «неудовлетворительно» . 4. За нарушение последовательности выполнения норматива, которое не привело к авариям, поломке (порче) техники и вооружения, а также за каждую ошибку, приводящую к нарушению условий выполнения норматива, требований уставов, руководств, наставлений, инструкций, технологических карт, оценка снижается на один балл. 5. При выполнении нормативов личным составом в средствах защиты кожи (ОЗК, Л- 1 и т. п. ) время увеличивается на 25%, а при работе в средствах защиты органов дыхания (противогазе, респираторе) - на 10%, кроме нормативов, выполнение которых предусмотрено только в средствах защиты.

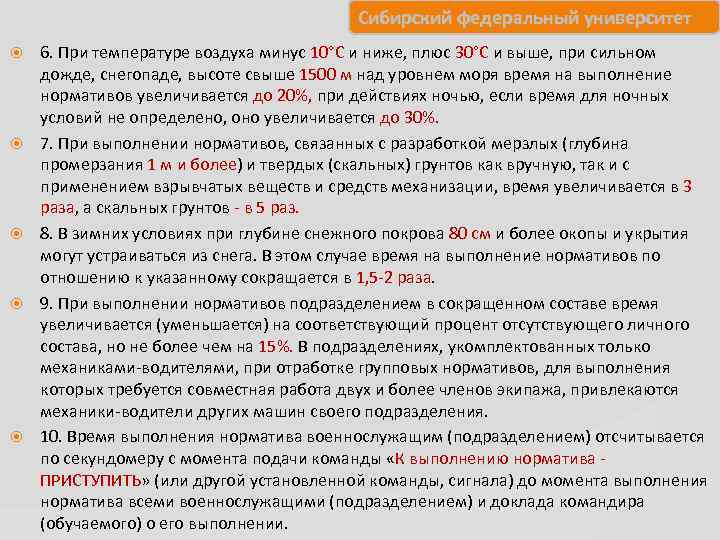

Сибирский федеральный университет 6. При температуре воздуха минус 10°С и ниже, плюс 30°С и выше, при сильном дожде, снегопаде, высоте свыше 1500 м над уровнем моря время на выполнение нормативов увеличивается до 20%, при действиях ночью, если время для ночных условий не определено, оно увеличивается до 30%. 7. При выполнении нормативов, связанных с разработкой мерзлых (глубина промерзания 1 м и более) и твердых (скальных) грунтов как вручную, так и с применением взрывчатых веществ и средств механизации, время увеличивается в 3 раза, а скальных грунтов - в 5 раз. 8. В зимних условиях при глубине снежного покрова 80 см и более окопы и укрытия могут устраиваться из снега. В этом случае время на выполнение нормативов по отношению к указанному сокращается в 1, 5 -2 раза. 9. При выполнении нормативов подразделением в сокращенном составе время увеличивается (уменьшается) на соответствующий процент отсутствующего личного состава, но не более чем на 15%. В подразделениях, укомплектованных только механиками-водителями, при отработке групповых нормативов, для выполнения которых требуется совместная работа двух и более членов экипажа, привлекаются механики-водители других машин своего подразделения. 10. Время выполнения норматива военнослужащим (подразделением) отсчитывается по секундомеру с момента подачи команды «К выполнению норматива - ПРИСТУПИТЬ» (или другой установленной команды, сигнала) до момента выполнения норматива всеми военнослужащими (подразделением) и доклада командира (обучаемого) о его выполнении.

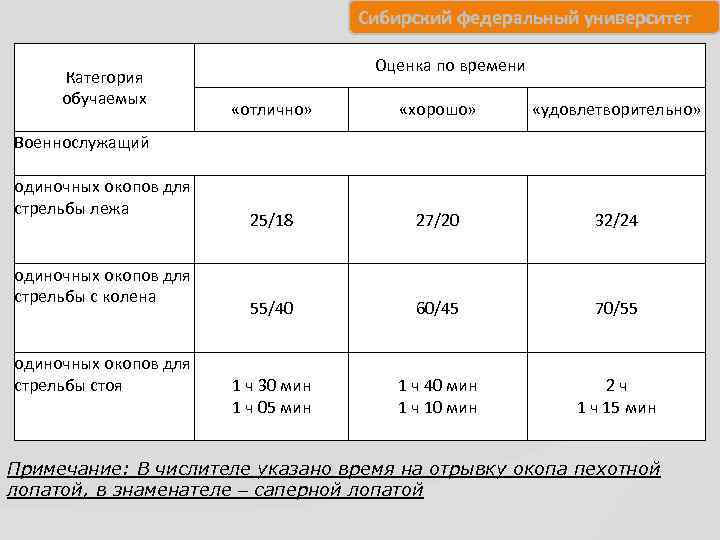

Сибирский федеральный университет Оценка по времени Категория обучаемых «отлично» «хорошо» «удовлетворительно» Военнослужащий одиночных окопов для стрельбы лежа 25/18 27/20 32/24 одиночных окопов для стрельбы с колена 55/40 60/45 70/55 одиночных окопов для стрельбы стоя 1 ч 30 мин 1 ч 40 мин 2 ч 1 ч 05 мин 1 ч 10 мин 1 ч 15 мин Примечание: В числителе указано время на отрывку окопа пехотной лопатой, в знаменателе – саперной лопатой

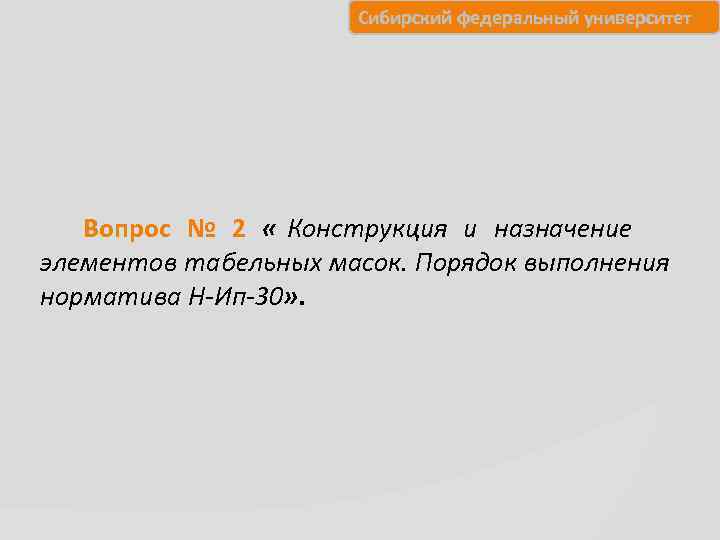

Сибирский федеральный университет Вопрос № 2 « Конструкция и назначение элементов табельных масок. Порядок выполнения норматива Н-Ип-30» .

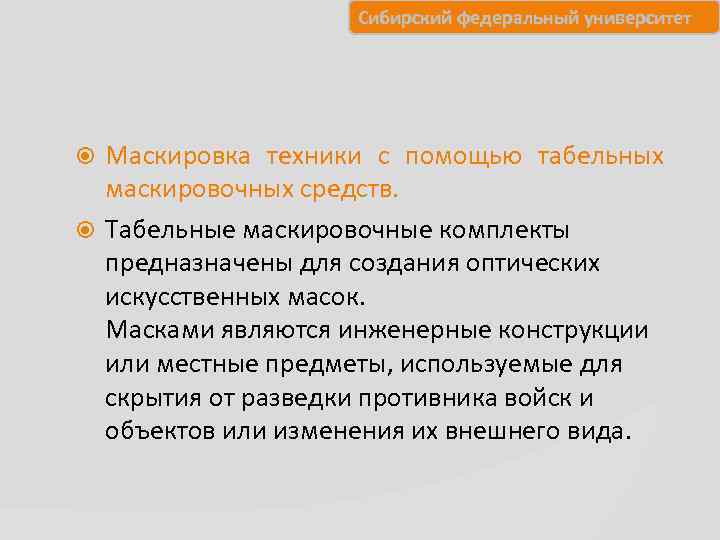

Сибирский федеральный университет Маскировка техники с помощью табельных маскировочных средств. Табельные маскировочные комплекты предназначены для создания оптических искусственных масок. Масками являются инженерные конструкции или местные предметы, используемые для скрытия от разведки противника войск и объектов или изменения их внешнего вида.
Сибирский федеральный университет Различают маски: естественные (лес, неровности рельефа, строения и т. п. ); искусственные (инженерные маскировочные конструкции). Искусственные маски делятся на: оптические; радиолокационные; комбинированные; специальные.

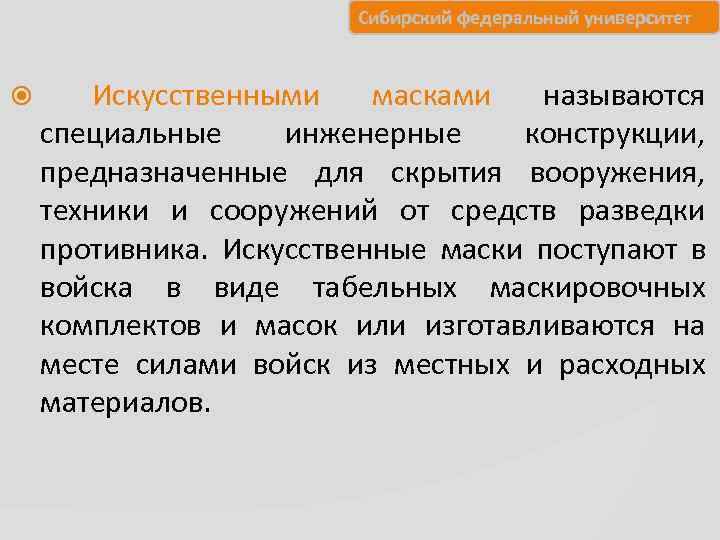

Сибирский федеральный университет Искусственными масками называются специальные инженерные конструкции, предназначенные для скрытия вооружения, техники и сооружений от средств разведки противника. Искусственные маски поступают в войска в виде табельных маскировочных комплектов и масок или изготавливаются на месте силами войск из местных и расходных материалов.

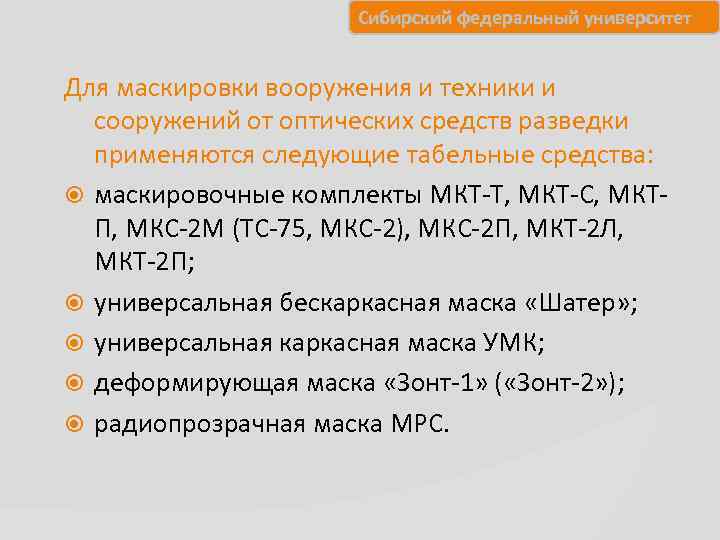

Сибирский федеральный университет Для маскировки вооружения и техники и сооружений от оптических средств разведки применяются следующие табельные средства: маскировочные комплекты МКТ-Т, МКТ-С, МКТ- П, МКС-2 М (ТС-75, МКС-2), МКС-2 П, МКТ-2 Л, МКТ-2 П; универсальная бескаркасная маска «Шатер» ; универсальная каркасная маска УМК; деформирующая маска «Зонт-1» ( «Зонт-2» ); радиопрозрачная маска МРС.

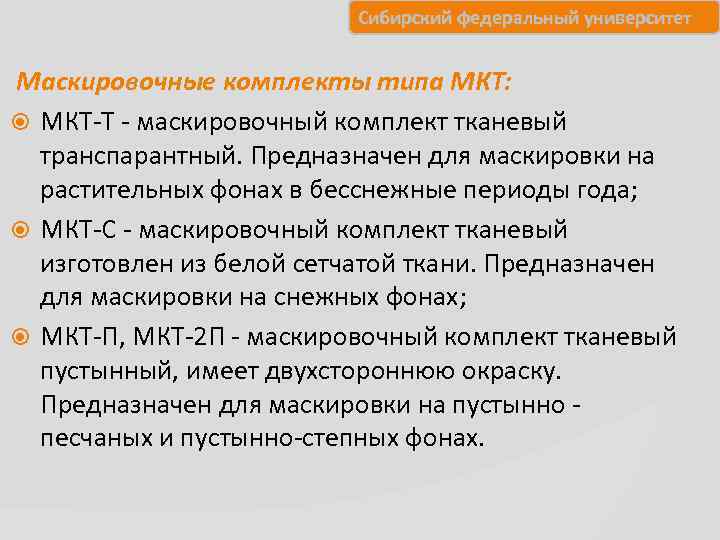

Сибирский федеральный университет Маскировочные комплекты типа МКТ: МКТ-Т - маскировочный комплект тканевый транспарантный. Предназначен для маскировки на растительных фонах в бесснежные периоды года; МКТ-С - маскировочный комплект тканевый изготовлен из белой сетчатой ткани. Предназначен для маскировки на снежных фонах; МКТ-П, МКТ-2 П - маскировочный комплект тканевый пустынный, имеет двухстороннюю окраску. Предназначен для маскировки на пустынно - песчаных и пустынно-степных фонах.

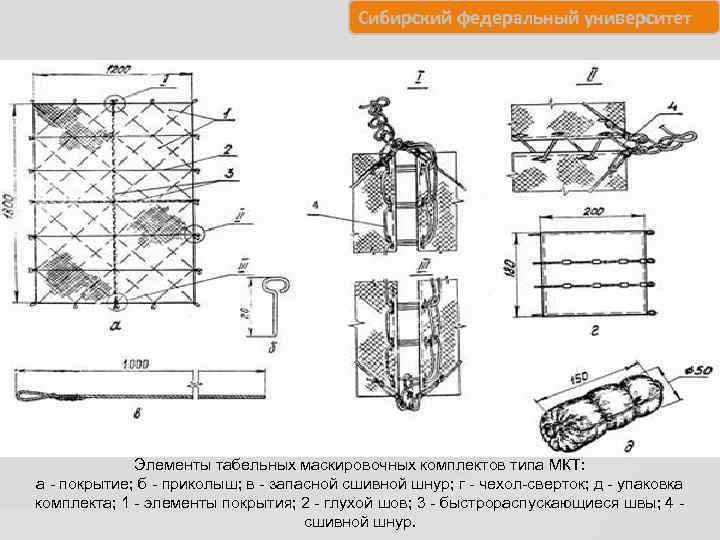

Сибирский федеральный университет Элементы табельных маскировочных комплектов типа МКТ: а - покрытие; б - приколыш; в - запасной сшивной шнур; г - чехол-сверток; д - упаковка комплекта; 1 - элементы покрытия; 2 - глухой шов; 3 - быстрораспускающиеся швы; 4 - сшивной шнур.

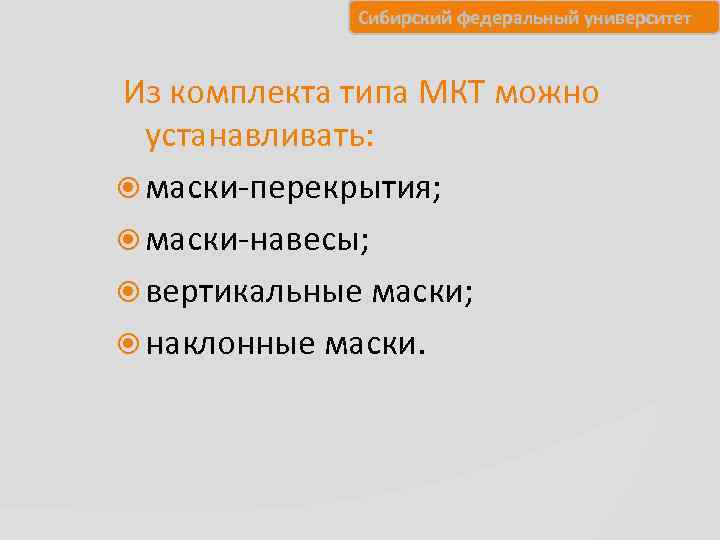

Сибирский федеральный университет Из комплекта типа МКТ можно устанавливать: маски-перекрытия; маски-навесы; вертикальные маски; наклонные маски.

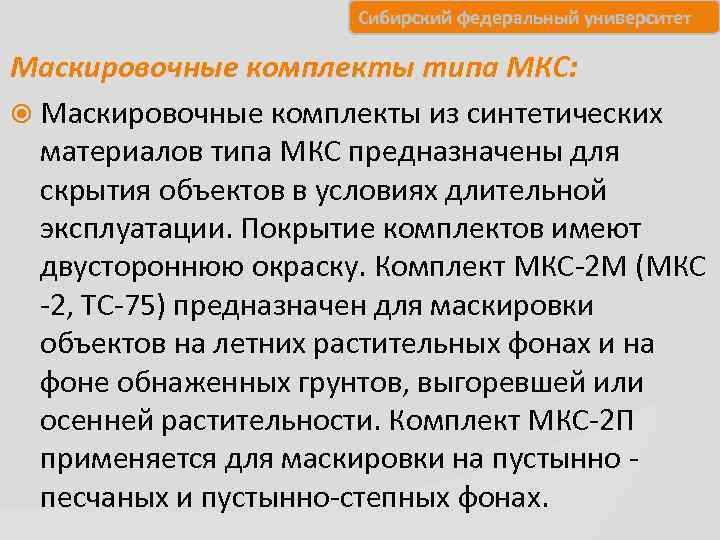

Сибирский федеральный университет Маскировочные комплекты типа МКС: Маскировочные комплекты из синтетических материалов типа МКС предназначены для скрытия объектов в условиях длительной эксплуатации. Покрытие комплектов имеют двустороннюю окраску. Комплект МКС-2 М (МКС -2, ТС-75) предназначен для маскировки объектов на летних растительных фонах и на фоне обнаженных грунтов, выгоревшей или осенней растительности. Комплект МКС-2 П применяется для маскировки на пустынно - песчаных и пустынно-степных фонах.

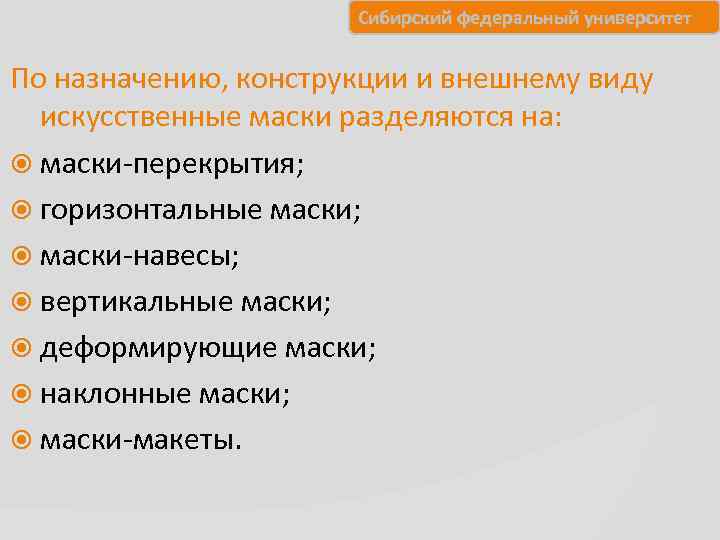

Сибирский федеральный университет По назначению, конструкции и внешнему виду искусственные маски разделяются на: маски-перекрытия; горизонтальные маски; маски-навесы; вертикальные маски; деформирующие маски; наклонные маски; маски-макеты.

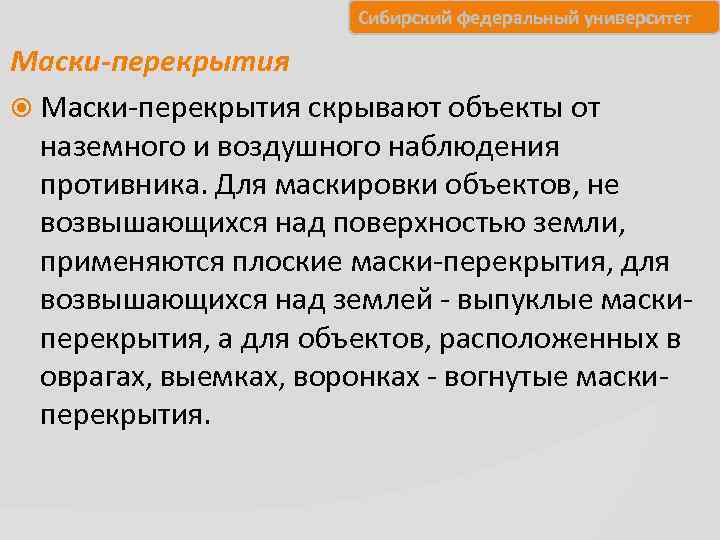

Сибирский федеральный университет Маски-перекрытия скрывают объекты от наземного и воздушного наблюдения противника. Для маскировки объектов, не возвышающихся над поверхностью земли, применяются плоские маски-перекрытия, для возвышающихся над землей - выпуклые маски- перекрытия, а для объектов, расположенных в оврагах, выемках, воронках - вогнутые маски- перекрытия.

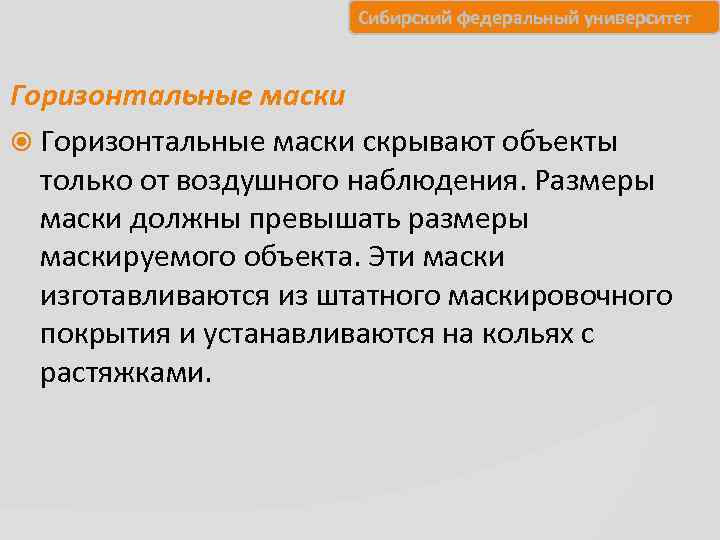

Сибирский федеральный университет Горизонтальные маски скрывают объекты только от воздушного наблюдения. Размеры маски должны превышать размеры маскируемого объекта. Эти маски изготавливаются из штатного маскировочного покрытия и устанавливаются на кольях с растяжками.

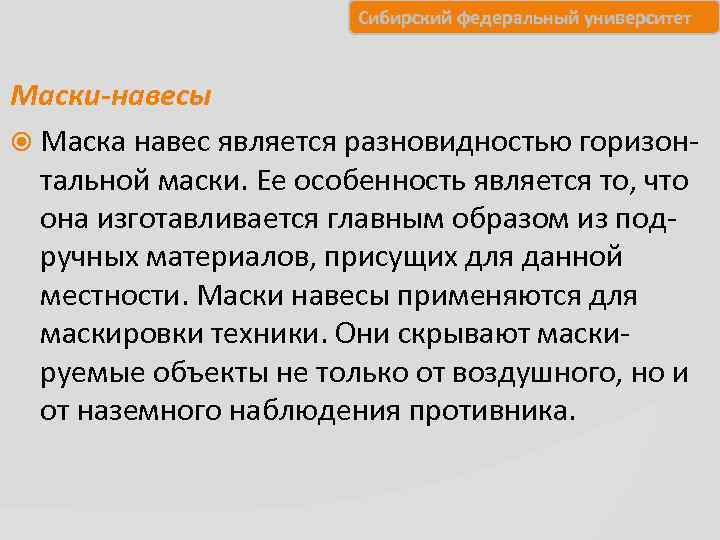

Сибирский федеральный университет Маски-навесы Маска навес является разновидностью горизон- тальной маски. Ее особенность является то, что она изготавливается главным образом из под- ручных материалов, присущих для данной местности. Маски навесы применяются для маскировки техники. Они скрывают маски- руемые объекты не только от воздушного, но и от наземного наблюдения противника.

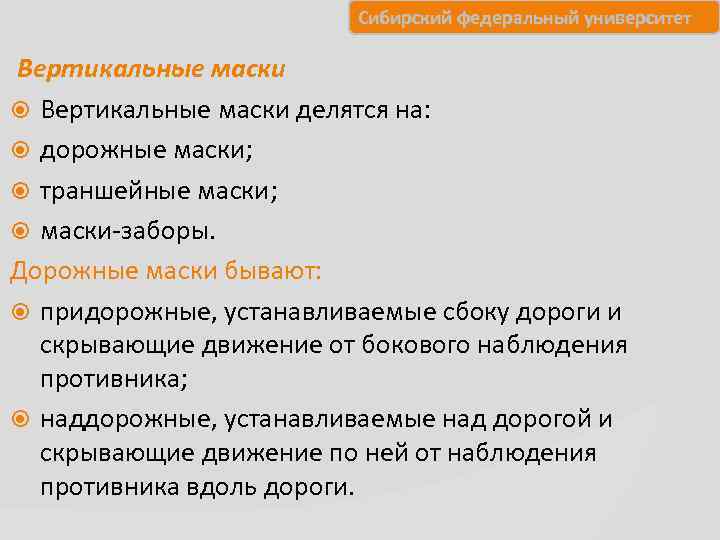

Сибирский федеральный университет Вертикальные маски делятся на: дорожные маски; траншейные маски; маски-заборы. Дорожные маски бывают: придорожные, устанавливаемые сбоку дороги и скрывающие движение от бокового наблюдения противника; наддорожные, устанавливаемые над дорогой и скрывающие движение по ней от наблюдения противника вдоль дороги.

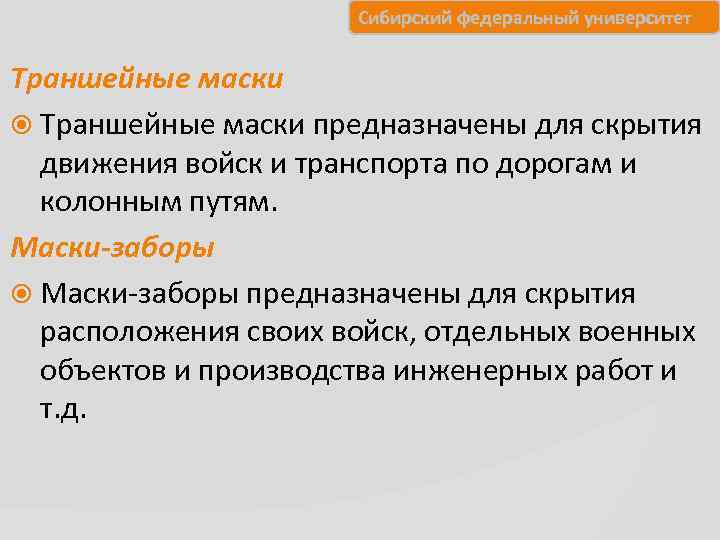

Сибирский федеральный университет Траншейные маски предназначены для скрытия движения войск и транспорта по дорогам и колонным путям. Маски-заборы предназначены для скрытия расположения своих войск, отдельных военных объектов и производства инженерных работ и т. д.

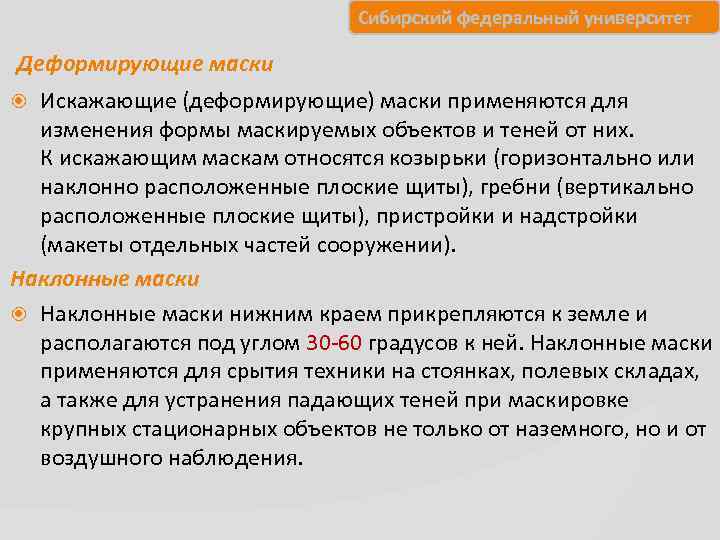

Сибирский федеральный университет Деформирующие маски Искажающие (деформирующие) маски применяются для изменения формы маскируемых объектов и теней от них. К искажающим маскам относятся козырьки (горизонтально или наклонно расположенные плоские щиты), гребни (вертикально расположенные плоские щиты), пристройки и надстройки (макеты отдельных частей сооружении). Наклонные маски нижним краем прикрепляются к земле и располагаются под углом 30 -60 градусов к ней. Наклонные маски применяются для срытия техники на стоянках, полевых складах, а также для устранения падающих теней при маскировке крупных стационарных объектов не только от наземного, но и от воздушного наблюдения.

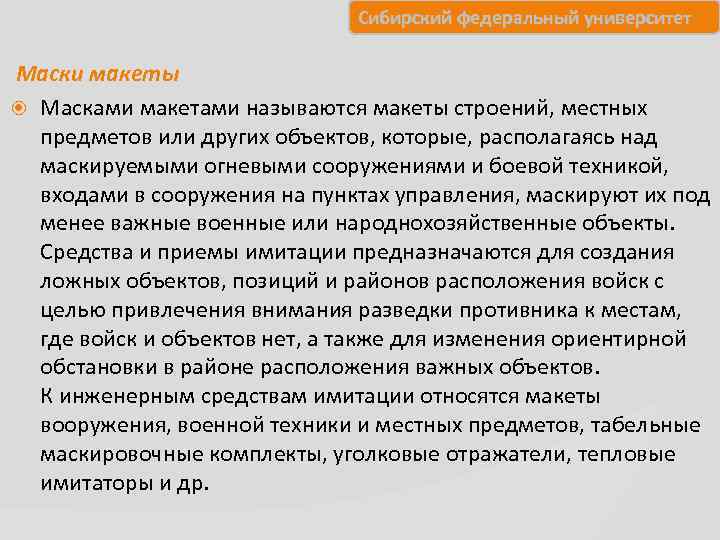

Сибирский федеральный университет Маски макеты Масками макетами называются макеты строений, местных предметов или других объектов, которые, располагаясь над маскируемыми огневыми сооружениями и боевой техникой, входами в сооружения на пунктах управления, маскируют их под менее важные военные или народнохозяйственные объекты. Средства и приемы имитации предназначаются для создания ложных объектов, позиций и районов расположения войск с целью привлечения внимания разведки противника к местам, где войск и объектов нет, а также для изменения ориентирной обстановки в районе расположения важных объектов. К инженерным средствам имитации относятся макеты вооружения, военной техники и местных предметов, табельные маскировочные комплекты, уголковые отражатели, тепловые имитаторы и др.

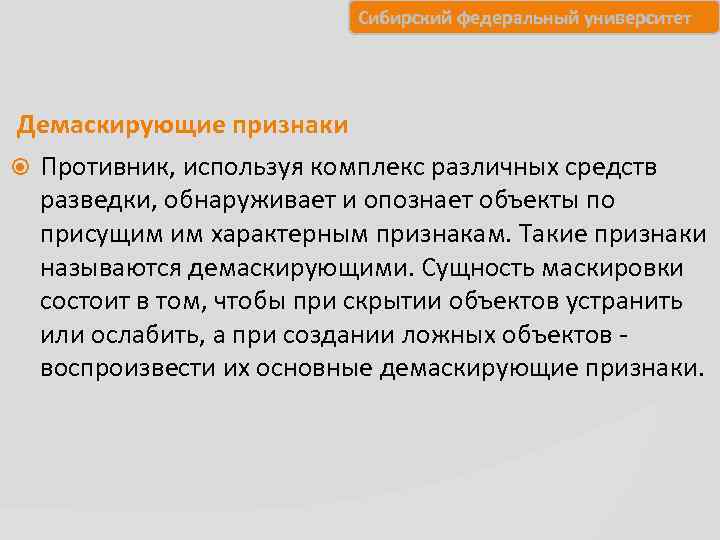

Сибирский федеральный университет Демаскирующие признаки Противник, используя комплекс различных средств разведки, обнаруживает и опознает объекты по присущим им характерным признакам. Такие признаки называются демаскирующими. Сущность маскировки состоит в том, чтобы при скрытии объектов устранить или ослабить, а при создании ложных объектов - воспроизвести их основные демаскирующие признаки.

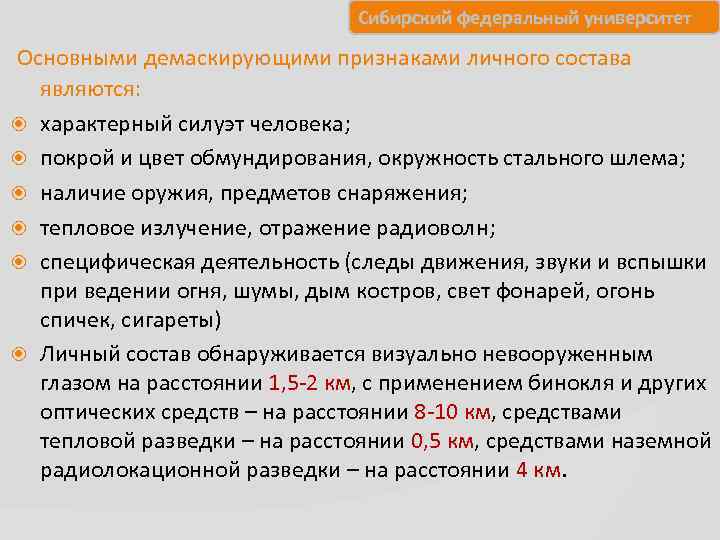

Сибирский федеральный университет Основными демаскирующими признаками личного состава являются: характерный силуэт человека; покрой и цвет обмундирования, окружность стального шлема; наличие оружия, предметов снаряжения; тепловое излучение, отражение радиоволн; специфическая деятельность (следы движения, звуки и вспышки при ведении огня, шумы, дым костров, свет фонарей, огонь спичек, сигареты) Личный состав обнаруживается визуально невооруженным глазом на расстоянии 1, 5 -2 км, с применением бинокля и других оптических средств – на расстоянии 8 -10 км, средствами тепловой разведки – на расстоянии 0, 5 км, средствами наземной радиолокационной разведки – на расстоянии 4 км.

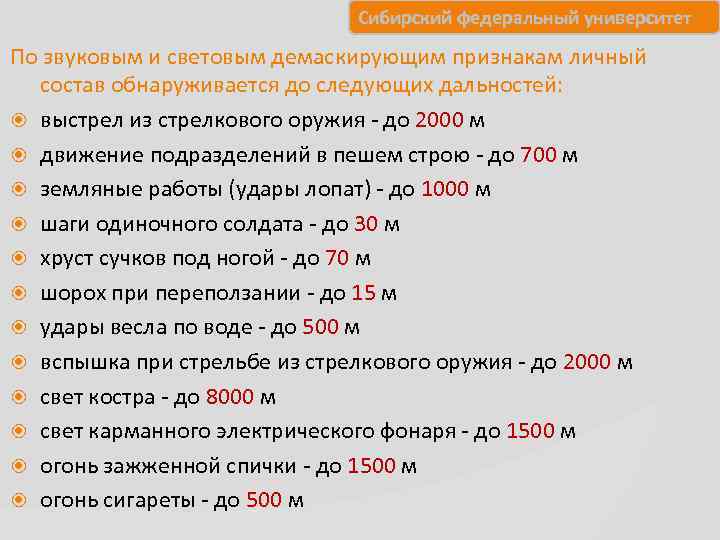

Сибирский федеральный университет По звуковым и световым демаскирующим признакам личный состав обнаруживается до следующих дальностей: выстрел из стрелкового оружия - до 2000 м движение подразделений в пешем строю - до 700 м земляные работы (удары лопат) - до 1000 м шаги одиночного солдата - до 30 м хруст сучков под ногой - до 70 м шорох при переползании - до 15 м удары весла по воде - до 500 м вспышка при стрельбе из стрелкового оружия - до 2000 м свет костра - до 8000 м свет карманного электрического фонаря - до 1500 м огонь зажженной спички - до 1500 м огонь сигареты - до 500 м

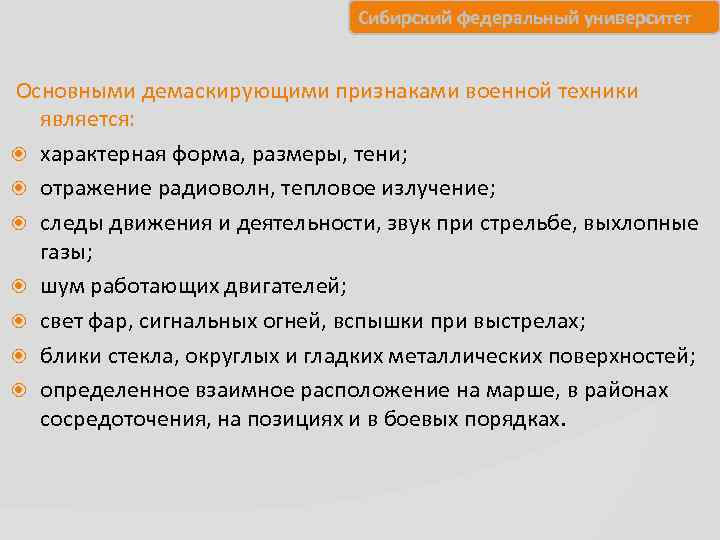

Сибирский федеральный университет Основными демаскирующими признаками военной техники является: характерная форма, размеры, тени; отражение радиоволн, тепловое излучение; следы движения и деятельности, звук при стрельбе, выхлопные газы; шум работающих двигателей; свет фар, сигнальных огней, вспышки при выстрелах; блики стекла, округлых и гладких металлических поверхностей; определенное взаимное расположение на марше, в районах сосредоточения, на позициях и в боевых порядках.

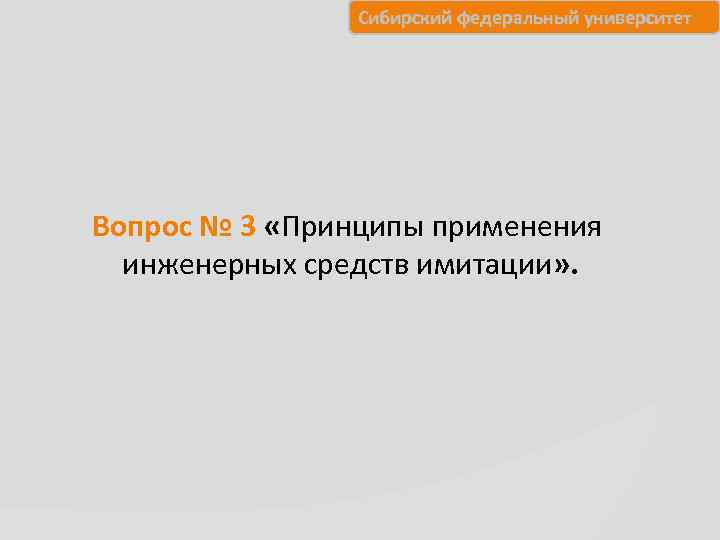

Сибирский федеральный университет Вопрос № 3 «Принципы применения инженерных средств имитации» .

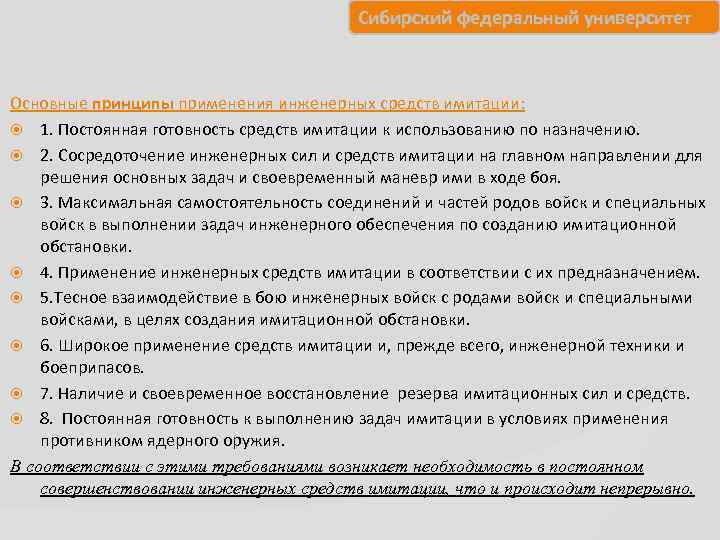

Сибирский федеральный университет Основные принципы применения инженерных средств имитации: 1. Постоянная готовность средств имитации к использованию по назначению. 2. Сосредоточение инженерных сил и средств имитации на главном направлении для решения основных задач и своевременный маневр ими в ходе боя. 3. Максимальная самостоятельность соединений и частей родов войск и специальных войск в выполнении задач инженерного обеспечения по созданию имитационной обстановки. 4. Применение инженерных средств имитации в соответствии с их предназначением. 5. Тесное взаимодействие в бою инженерных войск с родами войск и специальными войсками, в целях создания имитационной обстановки. 6. Широкое применение средств имитации и, прежде всего, инженерной техники и боеприпасов. 7. Наличие и своевременное восстановление резерва имитационных сил и средств. 8. Постоянная готовность к выполнению задач имитации в условиях применения противником ядерного оружия. В соответствии с этими требованиями возникает необходимость в постоянном совершенствовании инженерных средств имитации, что и происходит непрерывно.

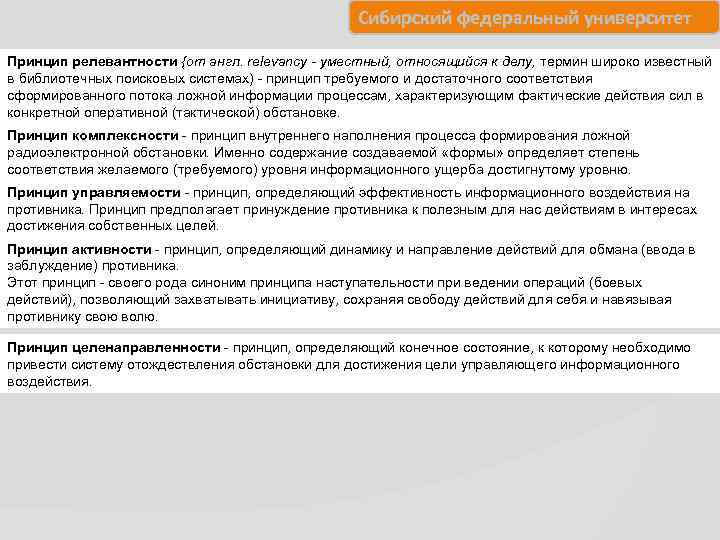

Сибирский федеральный университет Принцип релевантности {от англ. relevancy - уместный, относящийся к делу, термин широко известный в библиотечных поисковых системах) - принцип требуемого и достаточного соответствия сформированного потока ложной информации процессам, характеризующим фактические действия сил в конкретной оперативной (тактической) обстановке. Принцип комплексности - принцип внутреннего наполнения процесса формирования ложной радиоэлектронной обстановки. Именно содержание создаваемой «формы» определяет степень соответствия желаемого (требуемого) уровня информационного ущерба достигнутому уровню. Принцип управляемости - принцип, определяющий эффективность информационного воздействия на противника. Принцип предполагает принуждение противника к полезным для нас действиям в интересах достижения собственных целей. Принцип активности - принцип, определяющий динамику и направление действий для обмана (ввода в заблуждение) противника. Этот принцип - своего рода синоним принципа наступательности при ведении операций (боевых действий), позволяющий захватывать инициативу, сохраняя свободу действий для себя и навязывая противнику свою волю. Принцип целенаправленности - принцип, определяющий конечное состояние, к которому необходимо привести систему отождествления обстановки для достижения цели управляющего информационного воздействия.
Сибирский федеральный университет Спасибо за внимание
