ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ОБРАЗОВАНИЮ «САНКТ-ПЕТЕРБУРГСКАЯ ГОСУДАРСТВЕННЫЙ ЛЕСОТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ им. С. М. Кирова» Факультет лесоинженерный Кафедра сухопутного транспорта леса ДИПЛОМНЫЙ ПРОЕКТ на тему: Организация перевозок лесопродукции ООО «Ковдорский» Дипломник: Руководитель: Макаров Александр Владимирович Салминен Эро Ойвович
Характеристики предприятия ООО «Ковдорский» Ø Средний состав насаждений по 3 -м лесничествам (Ковдозерское, Кандалакшское, Зашейковкое)– 5 С 2 Е 2 Б 1 Ос

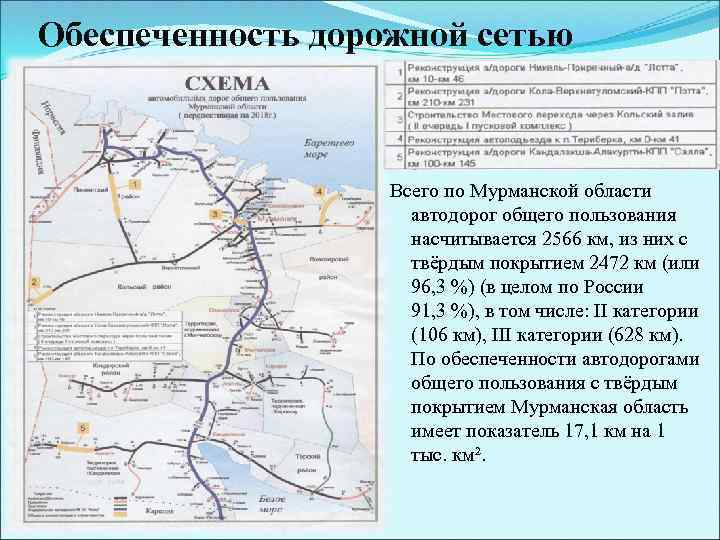

Обеспеченность дорожной сетью Всего по Мурманской области автодорог общего пользования насчитывается 2566 км, из них с твёрдым покрытием 2472 км (или 96, 3 %) (в целом по России 91, 3 %), в том числе: II категории (106 км), III категории (628 км). По обеспеченности автодорогами общего пользования с твёрдым покрытием Мурманская область имеет показатель 17, 1 км на 1 тыс. км².

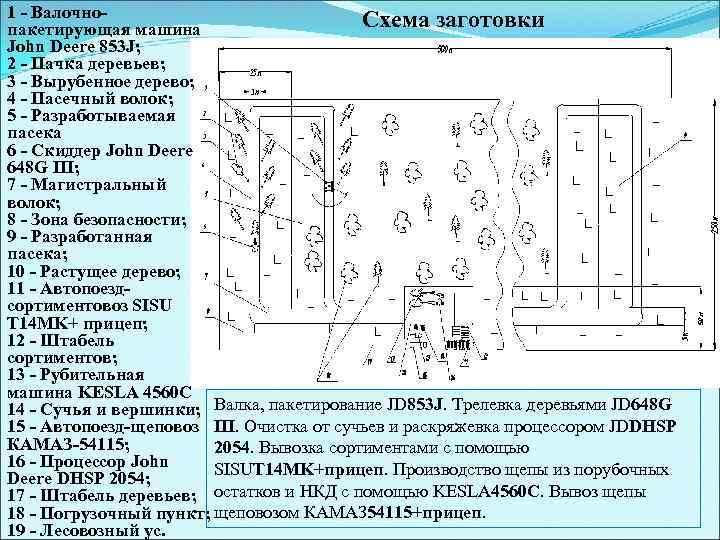

1 - Валочно. Схема заготовки пакетирующая машина John Deere 853 J; 2 - Пачка деревьев; 3 - Вырубенное дерево; 4 - Пасечный волок; 5 - Разработываемая пасека 6 - Скиддер John Deere 648 G III; 7 - Магистральный волок; 8 - Зона безопасности; 9 - Разработанная пасека; 10 - Растущее дерево; 11 - Автопоездсортиментовоз SISU T 14 MK+ прицеп; 12 - Штабель сортиментов; 13 - Рубительная машина KESLA 4560 C 14 - Сучья и вершинки; Валка, пакетирование JD 853 J. Трелевка деревьями JD 648 G 15 - Автопоезд-щеповоз III. Очистка от сучьев и раскряжевка процессором JDDHSP КАМАЗ-54115; 2054. Вывозка сортиментами с помощью 16 - Процессор John SISUT 14 MK+прицеп. Производство щепы из порубочных Deere DHSP 2054; 17 - Штабель деревьев; остатков и НКД с помощью KESLA 4560 C. Вывоз щепы 18 - Погрузочный пункт; щеповозом КАМАЗ 54115+прицеп. 19 - Лесовозный ус.

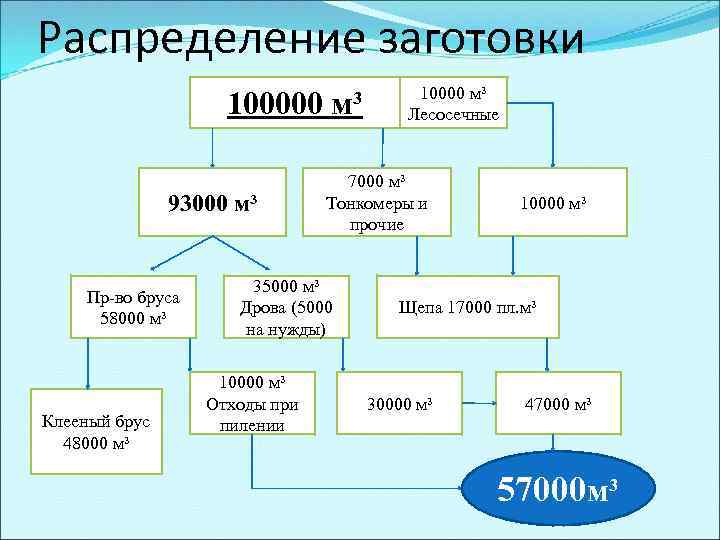

Распределение заготовки 100000 м³ 93000 м³ Пр-во бруса 58000 м³ Клееный брус 48000 м³ 7000 м³ Тонкомеры и прочие 35000 м³ Дрова (5000 на нужды) 10000 м³ Отходы при пилении 10000 м³ Лесосечные 10000 м³ Щепа 17000 пл. м³ 30000 м³ 47000 м³ 57000 м³

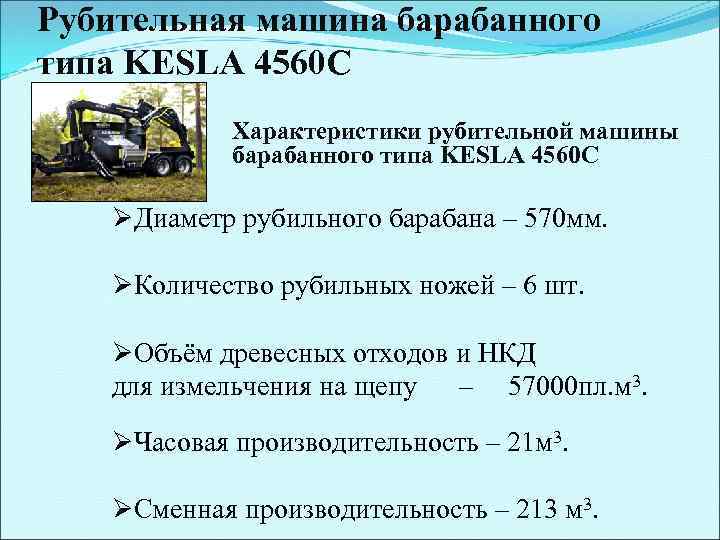

Рубительная машина барабанного типа KESLA 4560 C Характеристики рубительной машины барабанного типа KESLA 4560 C ØДиаметр рубильного барабана – 570 мм. ØКоличество рубильных ножей – 6 шт. ØОбъём древесных отходов и НКД для измельчения на щепу – 57000 пл. м 3. ØЧасовая производительность – 21 м 3. ØСменная производительность – 213 м 3.
Автопоезд-щеповоз 9308 -010 (тягач КАМАЗ-54115 6 х4) Количество осей/колес полуприцепа Шины Максимальная скорость при полной массе, км/ч Объем платформы полуприцепа, м 3: без надставных бортов с надставными бортами ØСменная производительность автопоезда–щеповоза – 49 м 3 ØКоличество потребности перевозочных средств – 1 шт. Масса, кг: перевозимого груза снаряженная полуприцепа полная автопоезда Распределение полной массы полуприцепа, кг: на седельное устройство тягача на дорогу через тележку Габаритные размеры полуприцепа Габаритные размеры автопоезда 1/4+1 320 -R 508 (12. 00 R 20) 80 28 40 15000 5200 20200 27350 10000 8100 х2500 х3800 12000 х2500 х3800

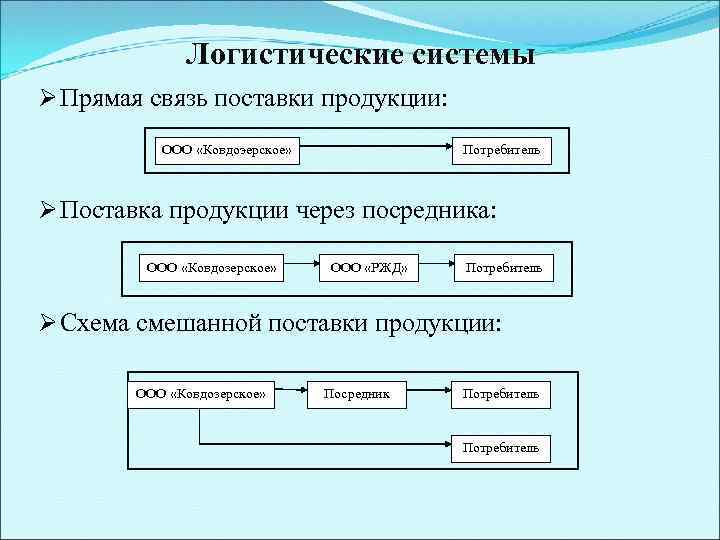

Логистические системы Ø Прямая связь поставки продукции: ООО «Ковдоэерское» Потребитель Ø Поставка продукции через посредника: ООО «Ковдозерское» ООО «РЖД» Потребитель Ø Схема смешанной поставки продукции: ООО «Ковдозерское» Посредник Потребитель

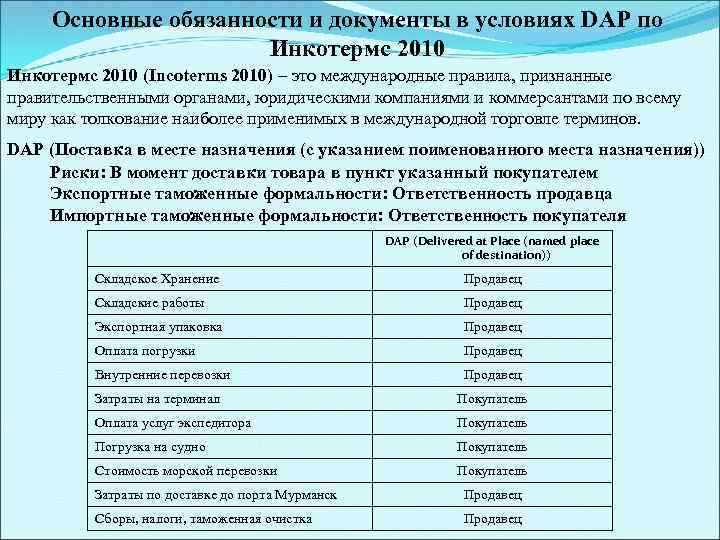

Основные обязанности и документы в условиях DAP по Инкотермс 2010 (Incoterms 2010) – это международные правила, признанные правительственными органами, юридическими компаниями и коммерсантами по всему миру как толкование наиболее применимых в международной торговле терминов. DAP (Поставка в месте назначения (с указанием поименованного места назначения)) Риски: В момент доставки товара в пункт указанный покупателем Экспортные таможенные формальности: Ответственность продавца Импортные таможенные формальности: Ответственность покупателя DAP (Delivered at Place (named place of destination)) Складское Хранение Продавец Складские работы Продавец Экспортная упаковка Продавец Оплата погрузки Продавец Внутренние перевозки Продавец Затраты на терминал Покупатель Оплата услуг экспедитора Покупатель Погрузка на судно Покупатель Стоимость морской перевозки Покупатель Затраты по доставке до порта Мурманск Продавец Сборы, налоги, таможенная очистка Продавец

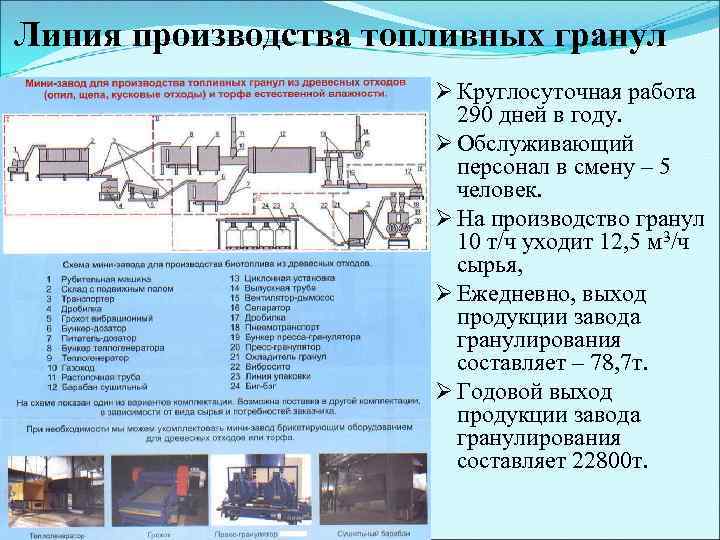

Линия производства топливных гранул Ø Круглосуточная работа 290 дней в году. Ø Обслуживающий персонал в смену – 5 человек. Ø На производство гранул 10 т/ч уходит 12, 5 м 3/ч сырья, Ø Ежедневно, выход продукции завода гранулирования составляет – 78, 7 т. Ø Годовой выход продукции завода гранулирования составляет 22800 т.

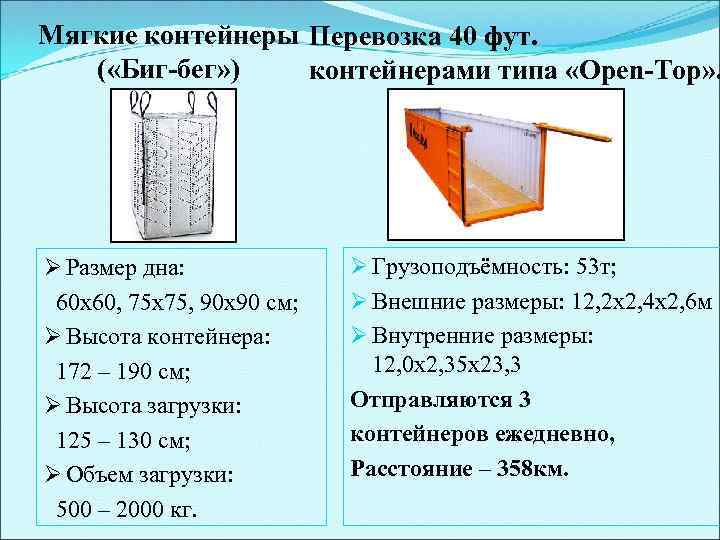

Мягкие контейнеры Перевозка 40 фут. ( «Биг-бег» ) контейнерами типа «Open-Top» . Ø Размер дна: 60 х60, 75 х75, 90 х90 см; Ø Высота контейнера: 172 – 190 см; Ø Высота загрузки: 125 – 130 см; Ø Объем загрузки: 500 – 2000 кг. Ø Грузоподъёмность: 53 т; Ø Внешние размеры: 12, 2 х2, 4 х2, 6 м Ø Внутренние размеры: 12, 0 х2, 35 х23, 3 Отправляются 3 контейнеров ежедневно, Расстояние – 358 км.
Схема загрузки и размещения мягких контейнеров в 40 футовые контейнеры. 40 мягких контейнеров (10 рядов).

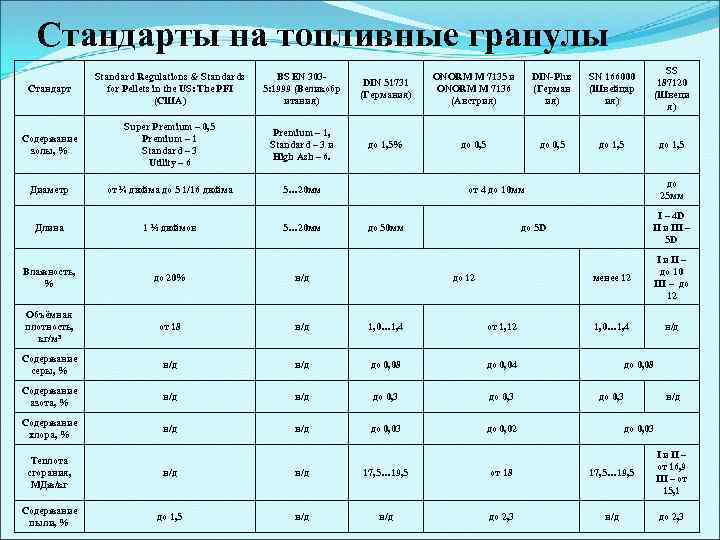

Стандарты на топливные гранулы Стандарт Standard Regulations & Standards for Pellets in the US: The PFI (США) BS EN 3035: 1999 (Великобр итания) DIN 51731 (Германия) ONORM M 7135 и ОNORM M 7136 (Австрия) DIN-Plus (Герман ия) SN 166000 (Швейцар ия) SS 187120 (Швеци я) Содержание золы, % Super Premium – 0, 5 Premium – 1 Standard – 3 Utility – 6 Premium – 1, Standard – 3 и High Ash – 6. до 1, 5% до 0, 5 до 1, 5 Диаметр от ¼ дюйма до 5 1/16 дюйма 5… 20 мм Длина 1 ½ дюймов 5… 20 мм до 25 мм от 4 до 10 мм до 50 мм I – 4 D II и III – 5 D до 5 D менее 12 Влажность, % до 20% н/д Объёмная плотность, кг/м 3 от 18 н/д 1, 0… 1, 4 от 1, 12 Содержание серы, % н/д до 0, 08 н/д до 0, 3 Содержание хлора, % н/д до 0, 03 1, 0… 1, 4 н/д до 0, 04 Содержание азота, % I и II – до 10 III – до 12 до 0, 02 до 12 до 0, 08 до 0, 3 н/д до 0, 03 Теплота сгорания, МДж/кг н/д 17, 5… 19, 5 от 18 17, 5… 19, 5 I и II – от 16, 9 III – от 15, 1 Содержание пыли, % до 1, 5 н/д до 2, 3

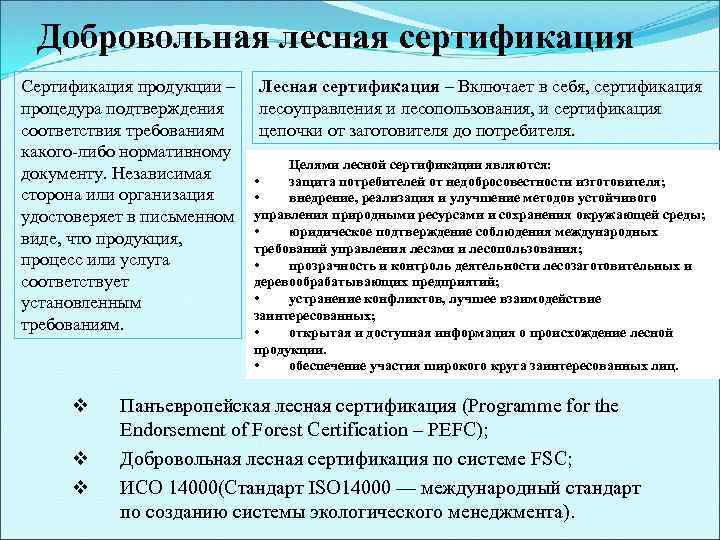

Добровольная лесная сертификация Сертификация продукции – процедура подтверждения соответствия требованиям какого-либо нормативному документу. Независимая сторона или организация удостоверяет в письменном виде, что продукция, процесс или услуга соответствует установленным требованиям. v v v Лесная сертификация – Включает в себя, сертификация лесоуправления и лесопользования, и сертификация цепочки от заготовителя до потребителя. Целями лесной сертификации являются: • защита потребителей от недобросовестности изготовителя; • внедрение, реализация и улучшение методов устойчивого управления природными ресурсами и сохранения окружающей среды; • юридическое подтверждение соблюдения международных требований управления лесами и лесопользования; • прозрачность и контроль деятельности лесозаготовительных и деревообрабатывающих предприятий; • устранение конфликтов, лучшее взаимодействие заинтересованных; • открытая и доступная информация о происхождение лесной продукции. • обеспечение участия широкого круга заинтересованных лиц. Панъевропейская лесная сертификация (Programme for the Endorsement of Forest Certification – PEFC); Добровольная лесная сертификация по системе FSC; ИСО 14000(Стандарт ISO 14000 — международный стандарт по созданию системы экологического менеджмента).

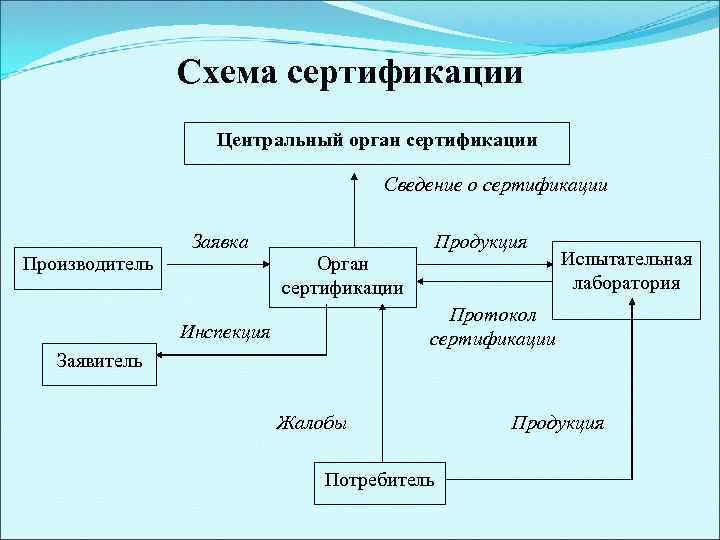

Схема сертификации Центральный орган сертификации Сведение о сертификации Заявка Производитель Продукция Орган сертификации Испытательная лаборатория Протокол сертификации Инспекция Заявитель Жалобы Потребитель Продукция
Конструктивный раздел. Расчет конструкции площадки под открытый склад хранения топливной щепы
Технико–экономические показатели по производству топливных гранул № Наименование показатель 1. Объем производства в год 2. Цена реализации продукции 3. Стоимость оборудования 4. Расход круглого лесоматериала на год (на единицу продукции) 5. Количество производственных рабочих 6. Общие затраты на расходную часть на год 7. Производственная себестоимость (в т. ч. на 1 м 3) 8. Затраты на перевозку таможенная пошлина за экспорт таможенное декларирование плата за отправку 40 фут контейнера 9. Выручка от реализации продукцию 10. Прибыль 11. Рентабельность продукции 12. Срок окупаемости Значение 57 000 т 100 € 3 185 280 € 100000(3, 5) м 3 5 Чел. 827 910 € 5 586 378 (71, 6) € 0 % 1, 2 €/м 3 3213, 5 €/ 4 500 000 € 396 622 € 11% 5, 5 года

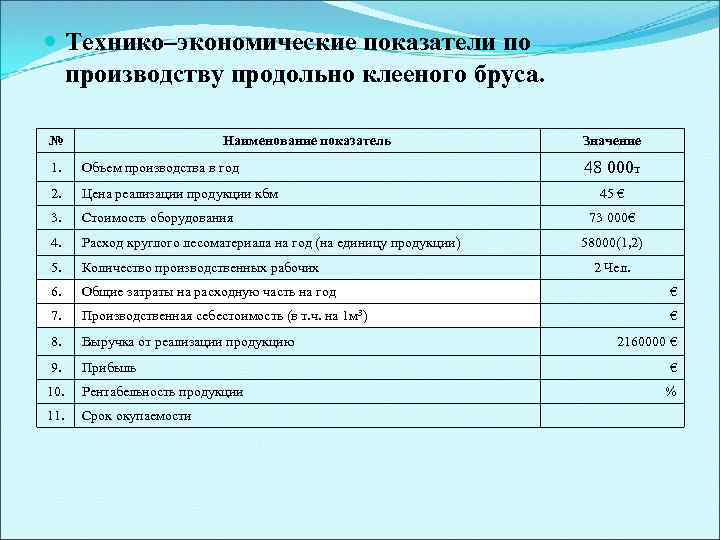

Технико–экономические показатели по производству продольно клееного бруса. № Наименование показатель Значение 48 000 т 1. Объем производства в год 2. Цена реализации продукции кбм 3. Стоимость оборудования 4. Расход круглого лесоматериала на год (на единицу продукции) 5. Количество производственных рабочих 6. Общие затраты на расходную часть на год € 7. Производственная себестоимость (в т. ч. на 1 м 3) € 8. Выручка от реализации продукцию 9. Прибыль 10. Рентабельность продукции 11. Срок окупаемости 45 € 73 000€ 58000(1, 2) 2 Чел. 2160000 € € %
Спасибо за внимание!
