ФЕДЕРАЛЬНАЯ СЛУЖБА ИСПОЛНЕНИЯ НАКАЗАНИЙ АКАДЕМИЯ ПРАВА И УПРАВЛЕНИЯ Кафедра огневой подготовки УСТРОЙСТВО ПИСТОЛЕТА МАКАРОВА, ОБРАЩЕНИЕ С НИМ, УХОД И СБЕРЕЖЕНИЕ

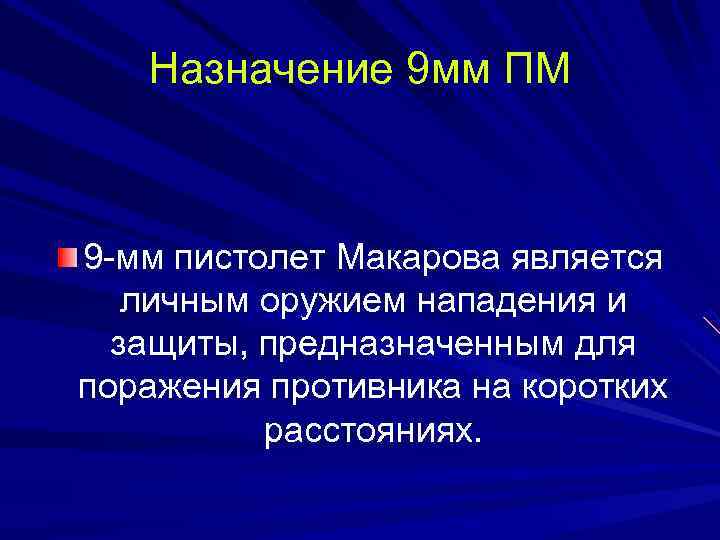

Назначение 9 мм ПМ 9 -мм пистолет Макарова является личным оружием нападения и защиты, предназначенным для поражения противника на коротких расстояниях.

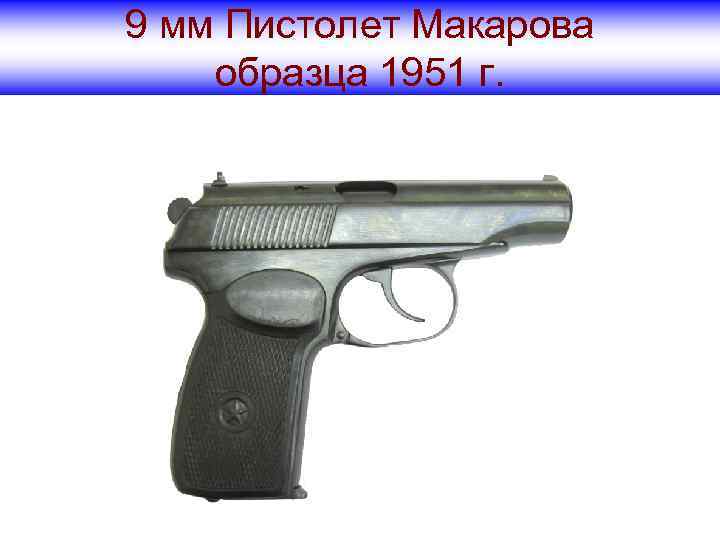

9 мм Пистолет Макарова образца 1951 г.
Тактико-техническая характеристика 9 мм ПМ • • • Калибр, мм Длина пистолета, мм Высота пистолета, мм Длина ствола, мм Вес пистолета, г: с неснаряженным магазином со снаряженным магазином Прицельная дальность, м Убойное действие пули, м Боевая скорострельность, выстр/мин Число нарезов Емкость магазина, шт. патр. 9 161 126, 75 93 730 810 до 50 30 4 8

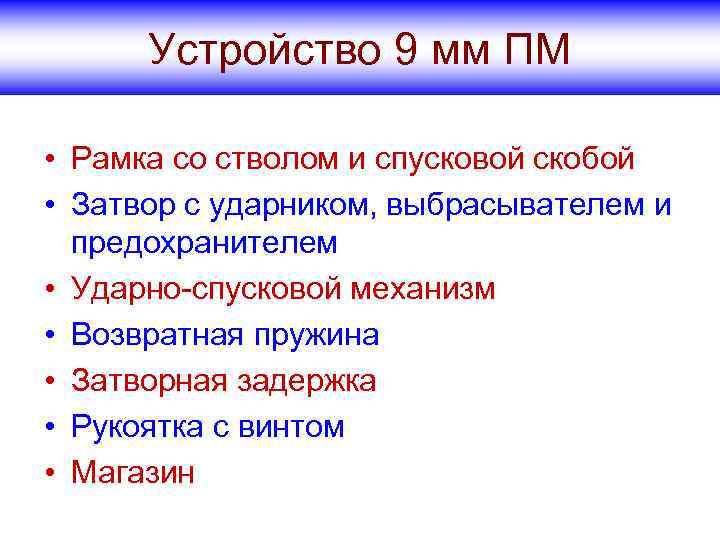

Устройство 9 мм ПМ • Рамка со стволом и спусковой скобой • Затвор с ударником, выбрасывателем и предохранителем • Ударно-спусковой механизм • Возвратная пружина • Затворная задержка • Рукоятка с винтом • Магазин

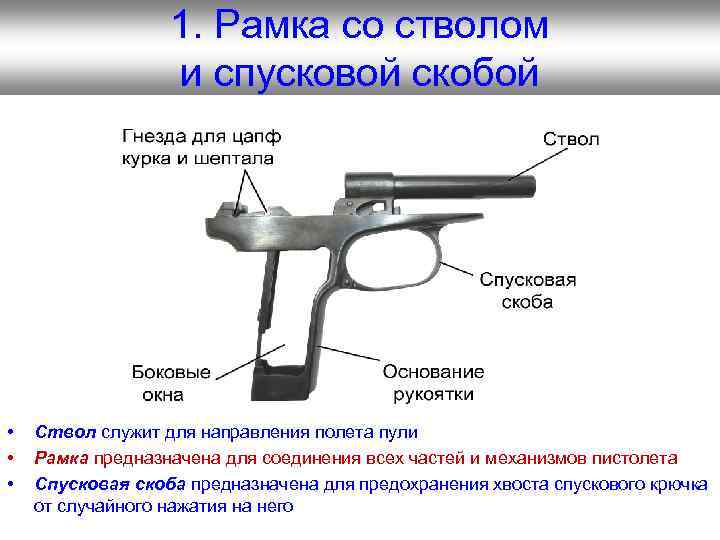

1. Рамка со стволом и спусковой скобой • • • Ствол служит для направления полета пули Рамка предназначена для соединения всех частей и механизмов пистолета Спусковая скоба предназначена для предохранения хвоста спускового крючка от случайного нажатия на него
2. Затвор с ударником, выбрасывателем и предохранителем • • • Затвор предназначен для подачи патрона из магазина в патронник, запирания канала ствола при выстреле, удержания гильзы и постановки курка на боевой взвод Ударник служит для разбития капсюля Выбрасыватель служит для удержания гильзы в чашечке затвора до встречи с отражателем Предохранитель служит для безопасного обращения с пистолетом Целик и мушка служат для прицеливания
3. Ударно-спусковой механизм • • • Курок служит для нанесения удара по ударнику Шептало с пружиной служит для удержания курка на боевом и предохранительном взводе Спусковая тяга с рычагом взвода предназначены для спуска курка с боевого взвода и взведения курка при нажиме на хвост спускового крючка Спусковой крючок служит для спуска курка с боевого взвода и взведения курка при стрельбе самовзводом Боевая пружина служит для приведения в действие курка, рычага взвода и спусковой тяги Задвижка боевой пружины предназначена для крепления боевой пружины к основанию рукоятки пистолета
Устройство 9 мм ПМ • • 4. Возвратная пружина предназначена для возвращения затвора в переднее положение после выстрела 5. Рукоятка с винтом прикрывает боковые окна и заднюю стенку основания рукоятки и служит для удобства удержания пистолета в руке 6. Затворная задержка удерживает затвор в заднем положении при израсходовании всех патронов и магазина 7. Магазин предназначен для помещения восьми патронов
Принадлежность к пистолету • • А. Пистолетный ремешок – обеспечивает крепление пистолета к поясному ремню Б. Кобура – служит для ношения и хранения пистолета, запасного магазина и протирки В. Запасной магазин – служит для обеспечения полным боекомплектом пистолета (8+8 патронов) Г. Протирка – используется для разборки, сборки, чистки и смазки пистолета
Порядок неполной разборки • Извлечь магазин • Проверить, нет ли патрона в патроннике (выключить предохранитель, отвести затвор в крайнее заднее положение и поставить на затворную задержку; осмотреть патронник; отпустить затвор с затворной задержки) • Отделить затвор от рамки (оттянуть спусковую скобу и, перекосив ее влево или вправо, упереть в рамку; отвести затвор назад и, приподняв его задний конец, дать возможность продвинуться вперед; отделить затвор от рамки и поставить на место спусковую скобу) • Снять со ствола возвратную пружину

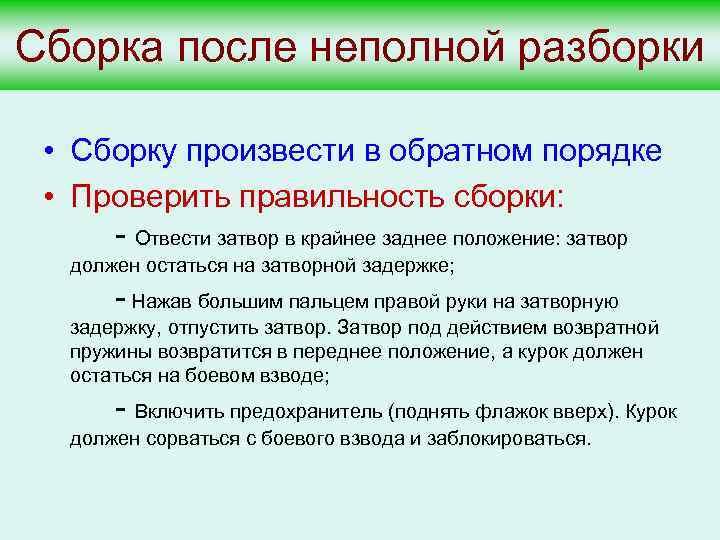

Сборка после неполной разборки • Сборку произвести в обратном порядке • Проверить правильность сборки: - Отвести затвор в крайнее заднее положение: затвор должен остаться на затворной задержке; - Нажав большим пальцем правой руки на затворную задержку, отпустить затвор. Затвор под действием возвратной пружины возвратится в переднее положение, а курок должен остаться на боевом взводе; - Включить предохранитель (поднять флажок вверх). Курок должен сорваться с боевого взвода и заблокироваться.
Уход и сбережение ОСМОТР ЧИСТКА СМАЗКА
Чистка 9 мм ПМ Чистка пистолета производится в следующем порядке: - подготовить протирочные и смазочные материалы (сухая ветошь, пакля, мягкая бумага, оружейное масло, раствор для чистки ствола (РЧС)). - Разобрать пистолет. - Прочистить канал ствола с помощью протирки и сухой ветоши - Вычистить рамку пистолета со стволом и спусковой скобой до полного удаления грязи и влаги. - Вычистить затвор, возвратную пружину, затворную задержку и части ударно-спускового механизма. - Обтереть рукоятку сухой ветошью или паклей. - Вычистить магазин - Обтереть насухо протирку.

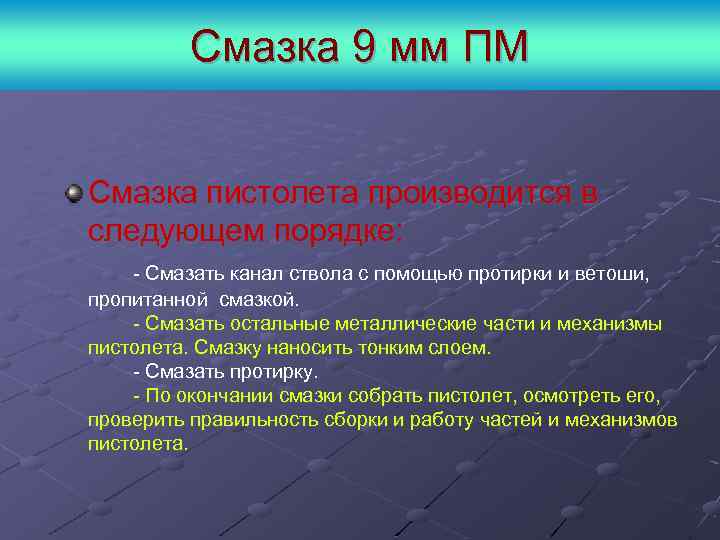

Смазка 9 мм ПМ Смазка пистолета производится в следующем порядке: - Смазать канал ствола с помощью протирки и ветоши, пропитанной смазкой. - Смазать остальные металлические части и механизмы пистолета. Смазку наносить тонким слоем. - Смазать протирку. - По окончании смазки собрать пистолет, осмотреть его, проверить правильность сборки и работу частей и механизмов пистолета.

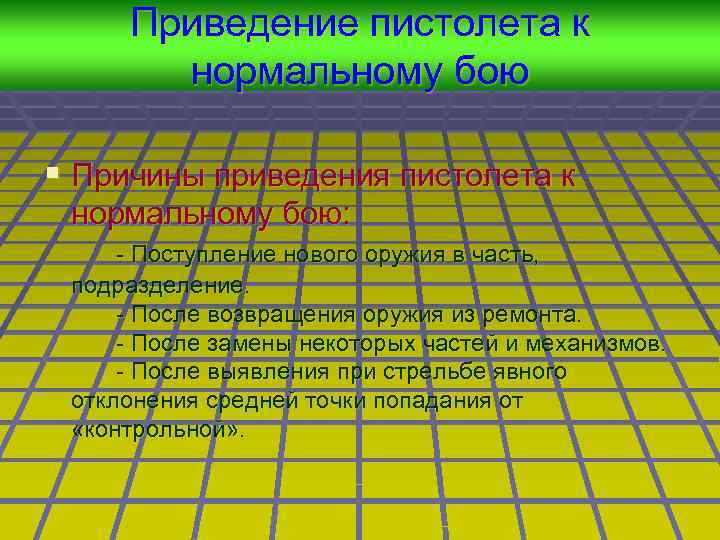

Приведение пистолета к нормальному бою § Причины приведения пистолета к нормальному бою: - Поступление нового оружия в часть, подразделение. - После возвращения оружия из ремонта. - После замены некоторых частей и механизмов. - После выявления при стрельбе явного отклонения средней точки попадания от «контрольной» .

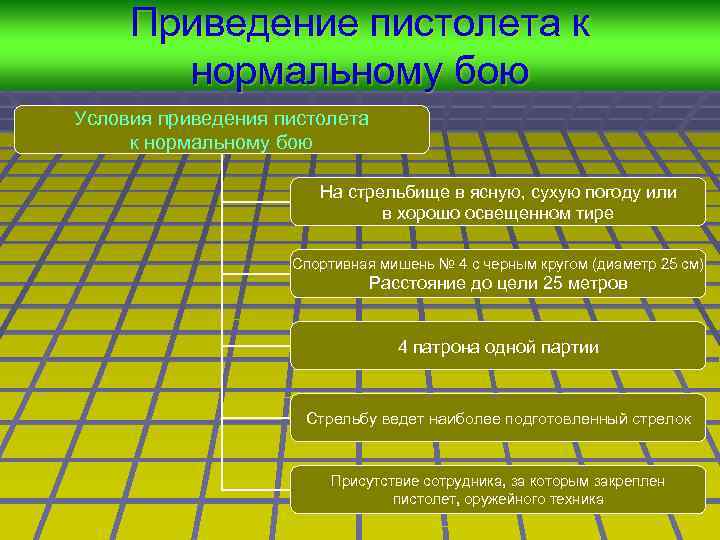

Приведение пистолета к нормальному бою Условия приведения пистолета к нормальному бою На стрельбище в ясную, сухую погоду или в хорошо освещенном тире Спортивная мишень № 4 с черным кругом (диаметр 25 см) Расстояние до цели 25 метров 4 патрона одной партии Стрельбу ведет наиболее подготовленный стрелок Присутствие сотрудника, за которым закреплен пистолет, оружейного техника
Приведение пистолета к нормальному бою § Контрольная точка должна быть выше точки прицеливания примерно на 12, 5 см
Приведение пистолета к нормальному бою § После производства четырех прицельных, однообразных выстрелов производится анализ стрельбы и определяется средняя точка попадания (СТП): - Если пробоины помещаются в круг диаметром 15 см и СТП отклоняется от контрольной точки не более чем на 5 см, то бой пистолета считается нормальным - Если эти значения не удовлетворяют требований, то пистолет передается оружейному мастеру для поправки прицельного приспособления
Приведение пистолета к нормальному бою § Для изменения СТП целик пистолета при помощи прибора сдвигается в необходимую сторону (если отклонение СТП по горизонтали) или заменяется на целик другой высоты (номера от 0 до 7) (если отклонение по вертикали). § Смещение целика или увеличение (уменьшение) на 1 мм изменяет положение СТП в соответствующую сторону на 19 мм § Проводится повторная стрельба.
