Фазы складчатости герцинского тектономагматического цикла пфальцская конец

Фазы складчатости герцинского тектономагматического цикла: пфальцская – конец P - начало Т заальская – конец ранней Р - начало поздней Р уральская – конец С астурийская - конец среднего С судетская – конец раннего - начало среднего С бретонская – конец D - начало С

Каледониды Северо-Атлантического пояса

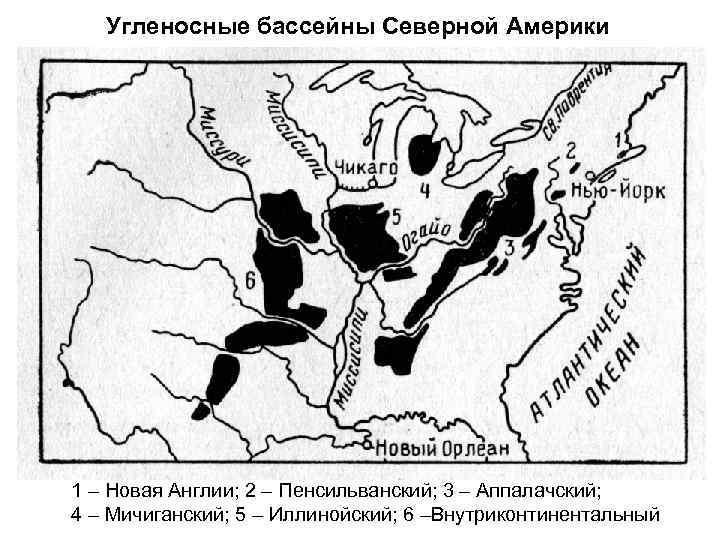

Угленосные бассейны Северной Америки 1 – Новая Англии; 2 – Пенсильванский; 3 – Аппалачский; 4 – Мичиганский; 5 – Иллинойский; 6 –Внутриконтинентальный

Схема распространения девонских красноцветных континентальных отложений на Британских островах I – континентальные отложения; II – морские отложения 1 – Оркадская впадина; 2 – прогиб Срединной долины; 3 – прогиб Южного Уэльса

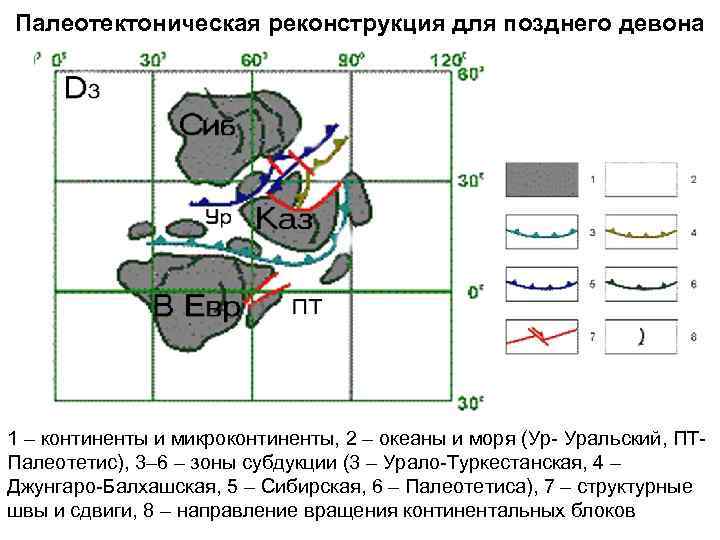

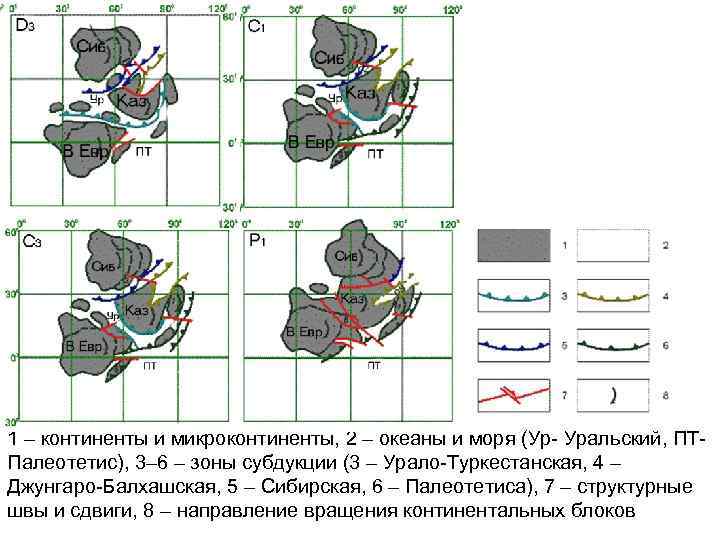

Палеотектоническая реконструкция для позднего девона 1 – континенты и микроконтиненты, 2 – океаны и моря (Ур- Уральский, ПТПалеотетис), 3– 6 – зоны субдукции (3 – Урало-Туркестанская, 4 – Джунгаро-Балхашская, 5 – Сибирская, 6 – Палеотетиса), 7 – структурные швы и сдвиги, 8 – направление вращения континентальных блоков

1 – континенты и микроконтиненты, 2 – океаны и моря (Ур- Уральский, ПТПалеотетис), 3– 6 – зоны субдукции (3 – Урало-Туркестанская, 4 – Джунгаро-Балхашская, 5 – Сибирская, 6 – Палеотетиса), 7 – структурные швы и сдвиги, 8 – направление вращения континентальных блоков

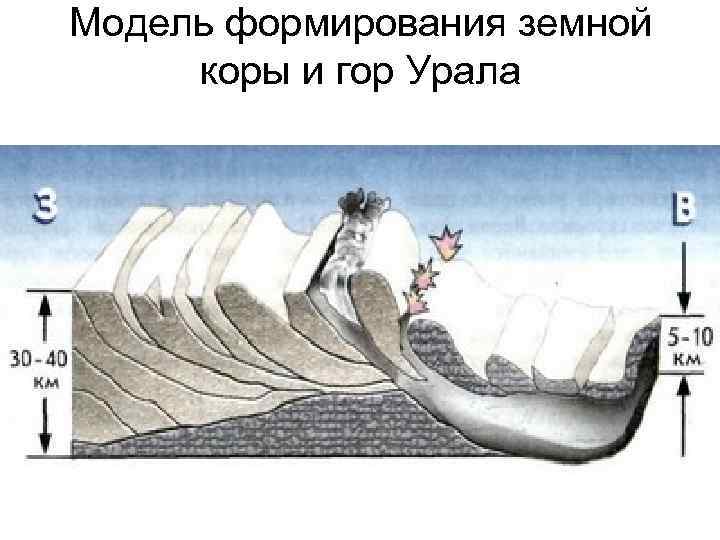

Модель формирования земной коры и гор Урала

Фациальный разрез пермских отложений Предуральского краевого прогиба А и B – нижняя пермь, С – верхняя Пермь 1 – континентальные красноцветные отложения; 2 – лагунные гипсоносные отложения; 3 – соленосная толща (галит, сильвин, карналлит); 4 – песчаники и конгломераты; 5 – глины; 6 - известняки; 7 – рифы

Схема тектонического районирования Урало -Монгольского пояса • 1 – древние платформы и срединные массивы с древним фундаментом • 4 – байкалиды • 5 – ранние каледониды • 6 – поздние каледониды • 7 – герцениды • Области: • I – Тимано-Печорская • ll – Байкало-Енисейская • lll – Уральская • IV – Южно. Тяньшаньская • V – Казахстано-Северо. Тяньшаньская • VI – Казахстано. Монгольская • VII -VIII-Алтае-Саянская

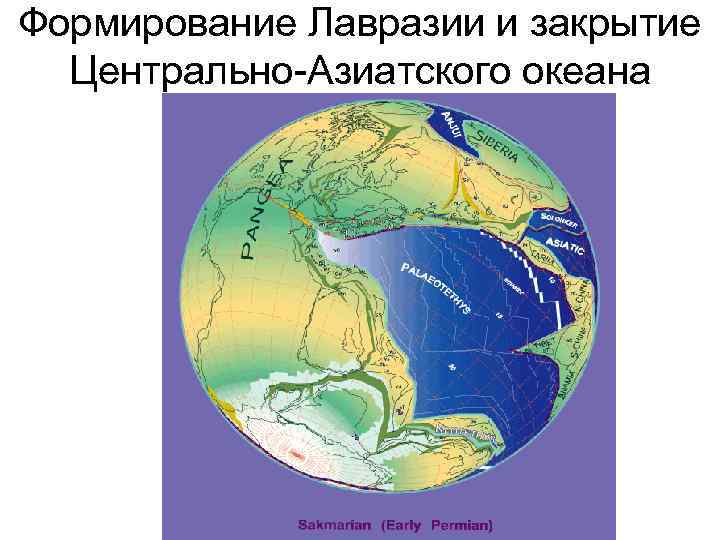

Формирование Лавразии и закрытие Центрально-Азиатского океана

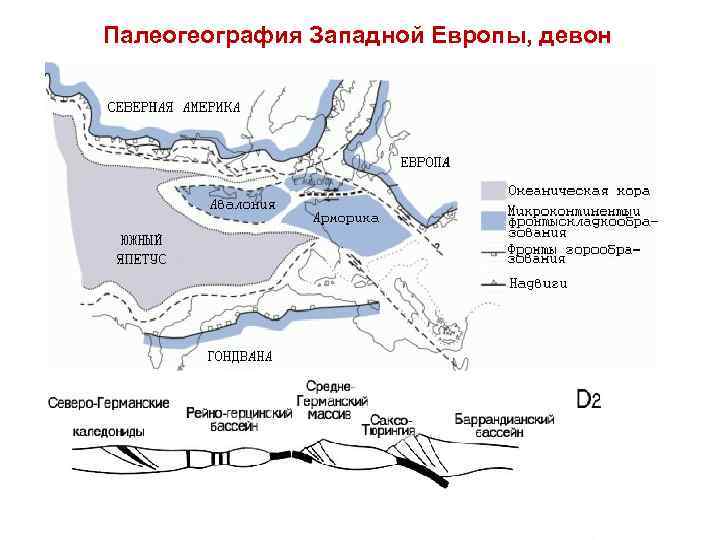

Палеогеография Западной Европы, девон

Герцениды Западной Европы

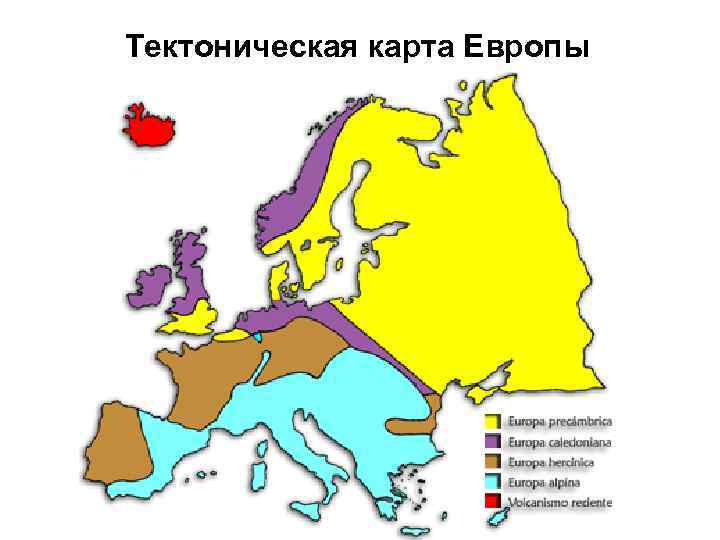

Тектоническая карта Европы

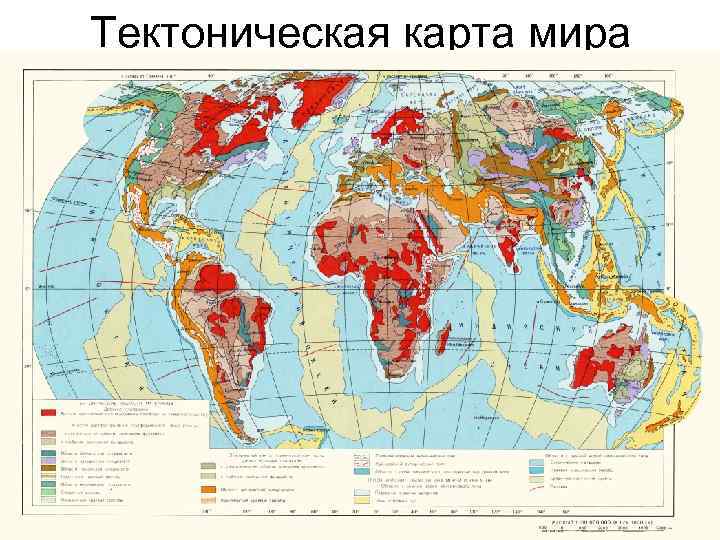

Тектоническая карта мира

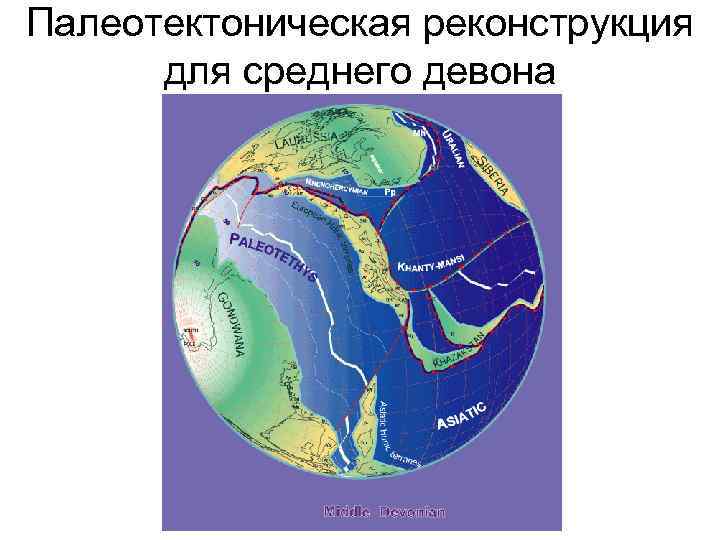

Палеотектоническая реконструкция для среднего девона

Палеотектоническая реконструкция для позднего карбона

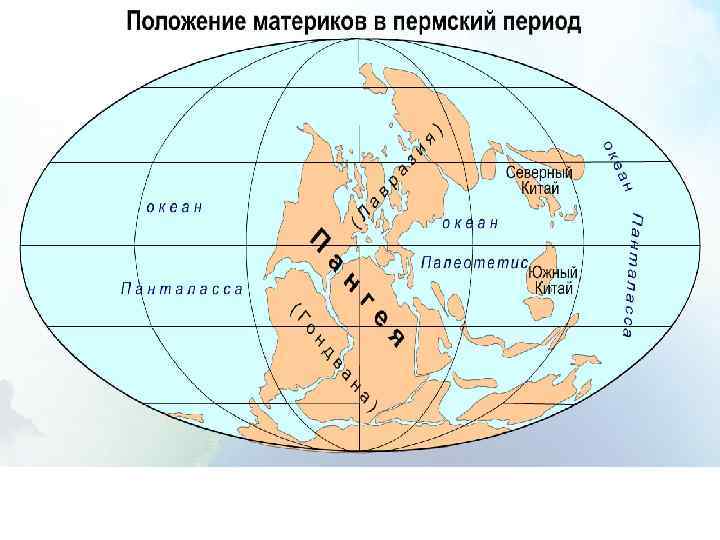

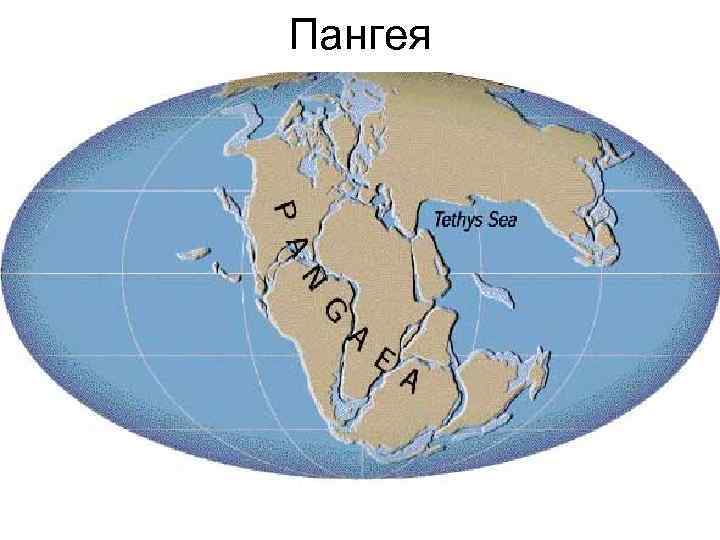

Пангея

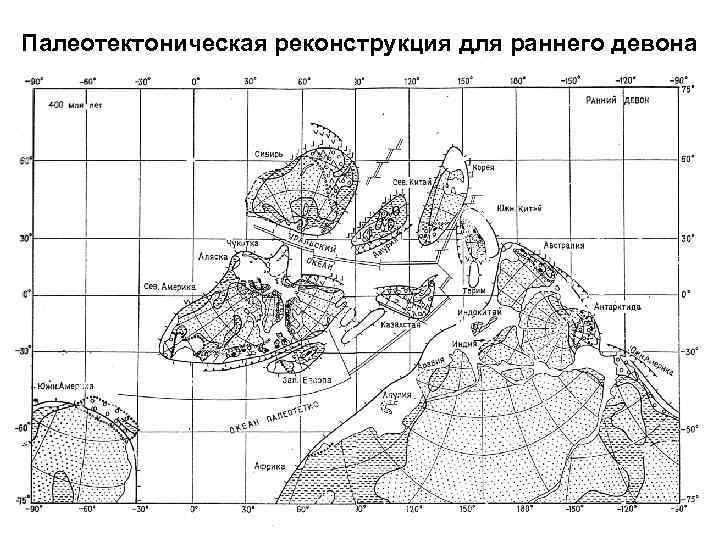

Палеотектоническая реконструкция для раннего девона

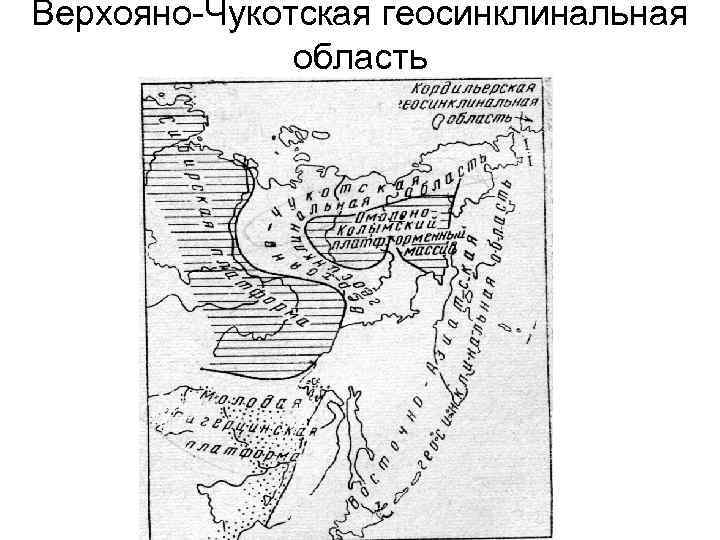

Верхояно-Чукотская геосинклинальная область

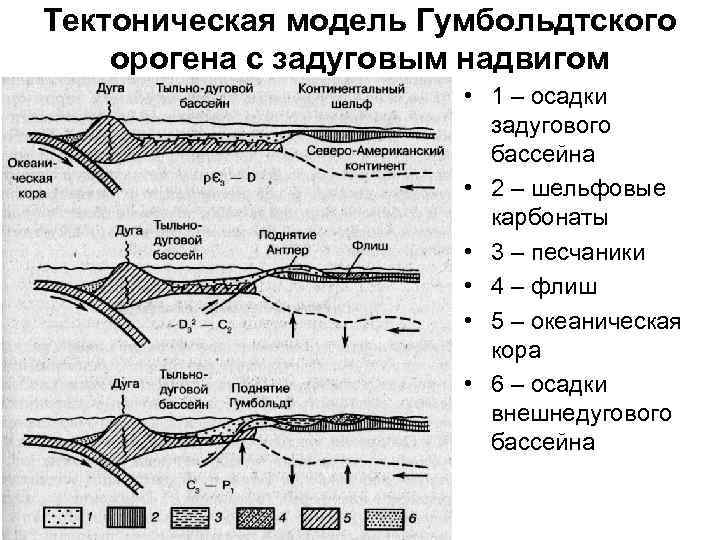

Тектоническая модель Гумбольдтского орогена с задуговым надвигом • 1 – осадки задугового бассейна • 2 – шельфовые карбонаты • 3 – песчаники • 4 – флиш • 5 – океаническая кора • 6 – осадки внешнедугового бассейна

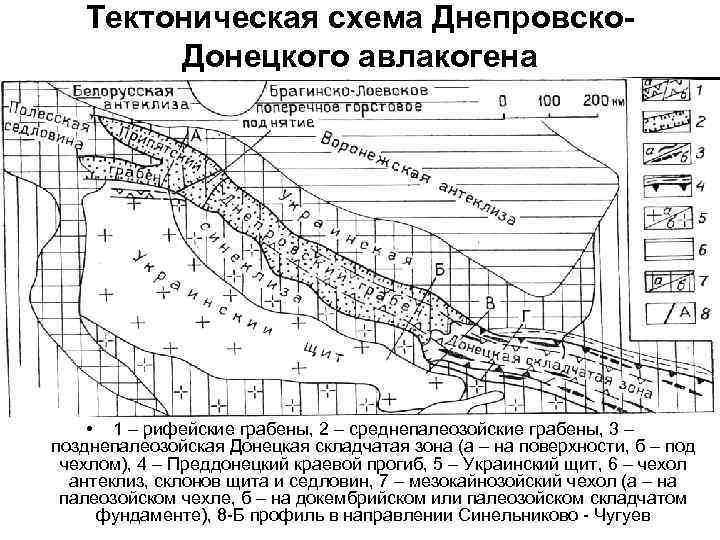

Тектоническая схема Днепровско. Донецкого авлакогена • 1 – рифейские грабены, 2 – среднепалеозойские грабены, 3 – позднепалеозойская Донецкая складчатая зона (а – на поверхности, б – под чехлом), 4 – Преддонецкий краевой прогиб, 5 – Украинский щит, 6 – чехол антеклиз, склонов щита и седловин, 7 – мезокайнозойский чехол (а – на палеозойском чехле, б – на докембрийском или палеозойском складчатом фундаменте), 8 -Б профиль в направлении Синельниково - Чугуев

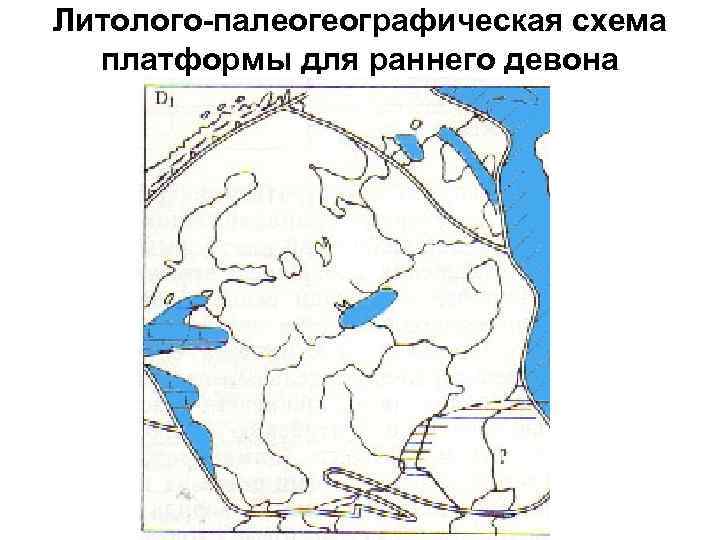

Литолого-палеогеографическая схема платформы для раннего девона

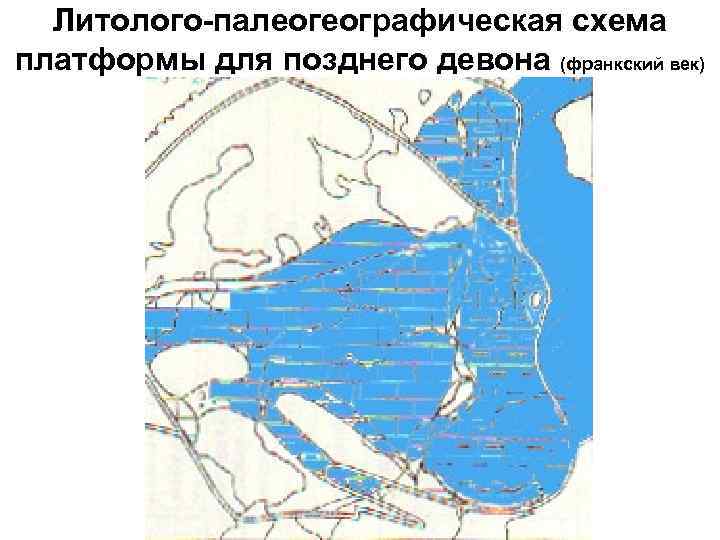

Литолого-палеогеографическая схема платформы для позднего девона (франкский век)

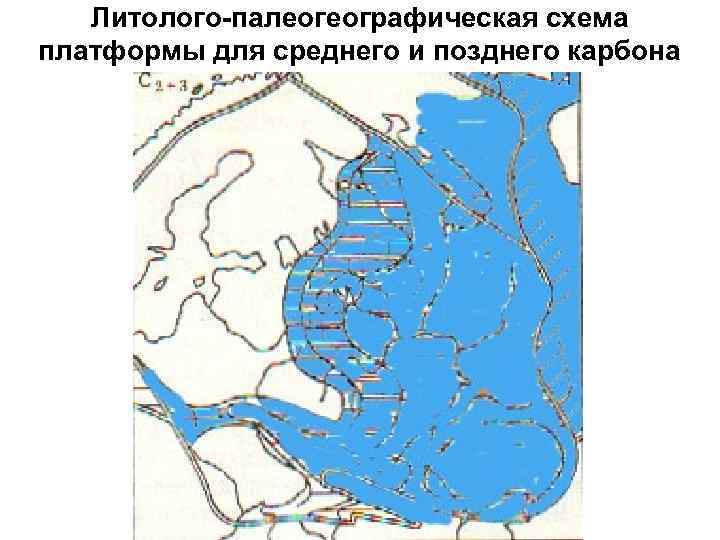

Литолого-палеогеографическая схема платформы для среднего и позднего карбона

Литолого-палеогеографическая схема платформы для поздней перми (уфимский и казанский века)

Тектоническая схема Днепровско. Донецкого авлакогена • 1 – рифейские грабены, 2 – среднепалеозойские грабены, 3 – позднепалеозойская Донецкая складчатая зона (а – на поверхности, б – под чехлом), 4 – Преддонецкий краевой прогиб, 5 – Украинский щит, 6 – чехол антеклиз, склонов щита и седловин, 7 – мезокайнозойский чехол (а – на палеозойском чехле, б – на докембрийском или палеозойском складчатом фундаменте), 8 -Б профиль в направлении Синельниково - Чугуев

Строение разреза каменноугольных отложений Донецкого бассейна (а) и одного ритма угленосной серии (б) • 1 – угленосная серия • 2 – известняки • 3 – песчаники крупнозернистые • 4 – песчаники мелкозернистые • 5 – аргиллиты и алевролиты • 6 – угольный пласт

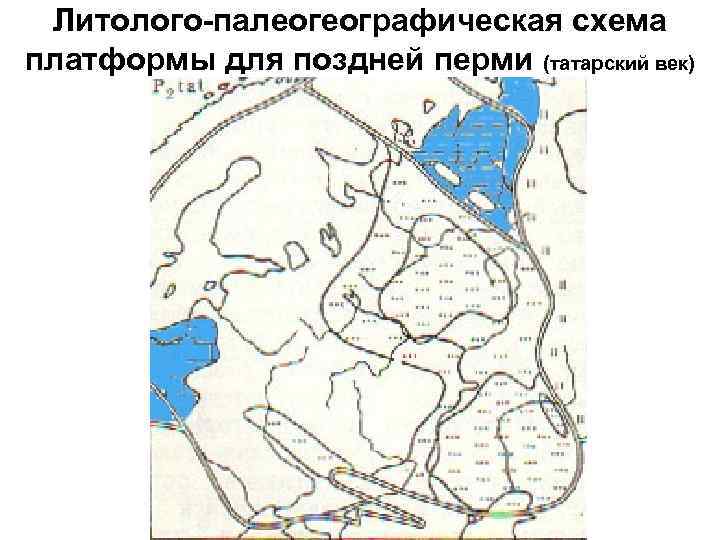

Литолого-палеогеографическая схема платформы для поздней перми (татарский век)

Палеотектоническая схема Сибирской платформы для средне- и позднедевонской эпох • Основные структуры платформы: • 1 – поднятия • (I – Анабарская антеклиза • II – Алданский щит • III – Катангское поднятие); • 2 – седловины и склоны поднятий, периодически погружавшиеся; • 3 – впадины • (IV – Тунгусская синеклиза • V – Вилюйская синеклиза • VI – Канско-Тасеевская впадина); • 4 – авлакогены

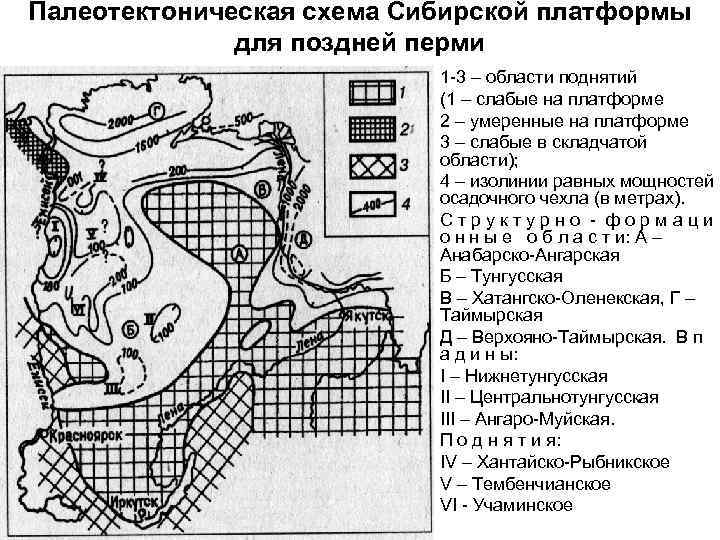

Палеотектоническая схема Сибирской платформы для поздней перми • • • • 1 -3 – области поднятий (1 – слабые на платформе 2 – умеренные на платформе 3 – слабые в складчатой области); 4 – изолинии равных мощностей осадочного чехла (в метрах). Структурно - формаци о н н ы е о б л а с т и: А – Анабарско-Ангарская Б – Тунгусская В – Хатангско-Оленекская, Г – Таймырская Д – Верхояно-Таймырская. В п а д и н ы: I – Нижнетунгусская II – Центральнотунгусская III – Ангаро-Муйская. П о д н я т и я: IV – Хантайско-Рыбникское V – Тембенчианское VI - Учаминское

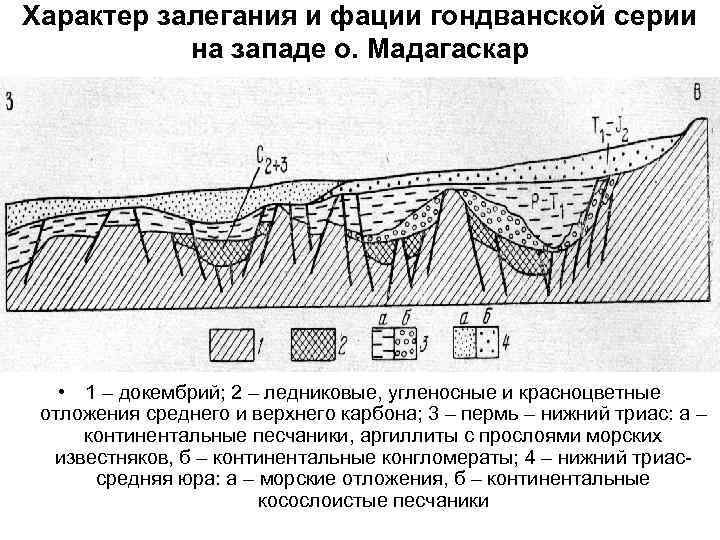

Характер залегания и фации гондванской серии на западе о. Мадагаскар • 1 – докембрий; 2 – ледниковые, угленосные и красноцветные отложения среднего и верхнего карбона; 3 – пермь – нижний триас: а – континентальные песчаники, аргиллиты с прослоями морских известняков, б – континентальные конгломераты; 4 – нижний триассредняя юра: а – морские отложения, б – континентальные косослоистые песчаники

Плитно-тектоническое образование Урала • • • 1 – континенты и микроконтиненты, 2 – океаны и моря (Ур. Уральский, ПТ-Палеотетис), 3– 6 – зоны субдукции (3 – Урало -Туркестанская, 4 – Джунгаро. Балхашская, 5 – Сибирская, 6 – Палеотетиса), 7 – структурные швы и сдвиги, 8 – направление вращения континентальных блоков
