ФАСОННЫЕ ДЕТАЛИ ФИТИНГИ Выполнила студентка Группы УХ-91 Козлова Евгения

ФАСОННЫЕ ДЕТАЛИ(ФИТИНГИ) Выполнила: студентка Группы УХ-91 Козлова Евгения

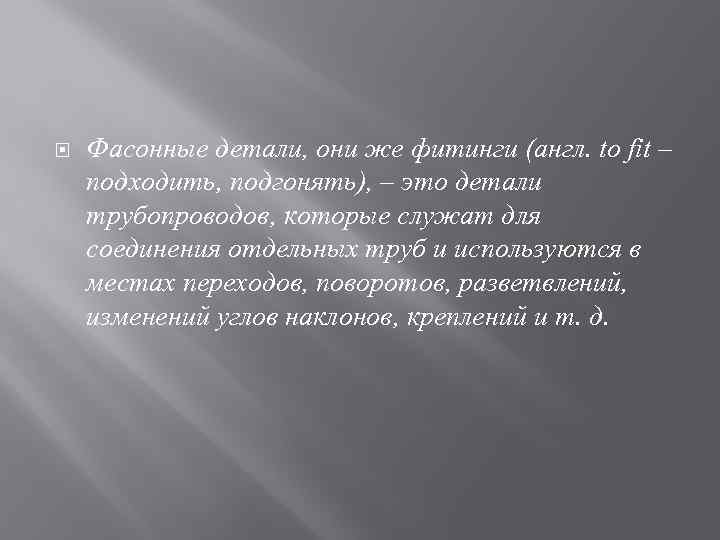

Фасонные детали, они же фитинги (англ. to fit – подходить, подгонять), – это детали трубопроводов, которые служат для соединения отдельных труб и используются в местах переходов, поворотов, разветвлений, изменений углов наклонов, креплений и т. д.

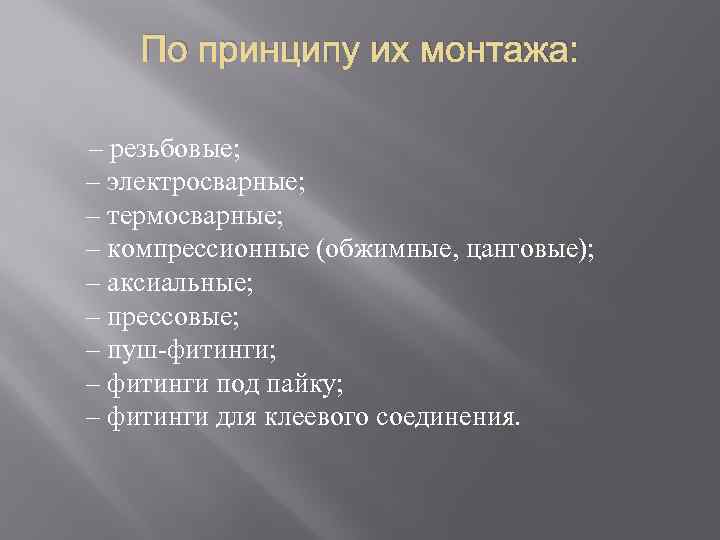

По принципу их монтажа: – резьбовые; – электросварные; – термосварные; – компрессионные (обжимные, цанговые); – аксиальные; – прессовые; – пуш-фитинги; – фитинги под пайку; – фитинги для клеевого соединения.

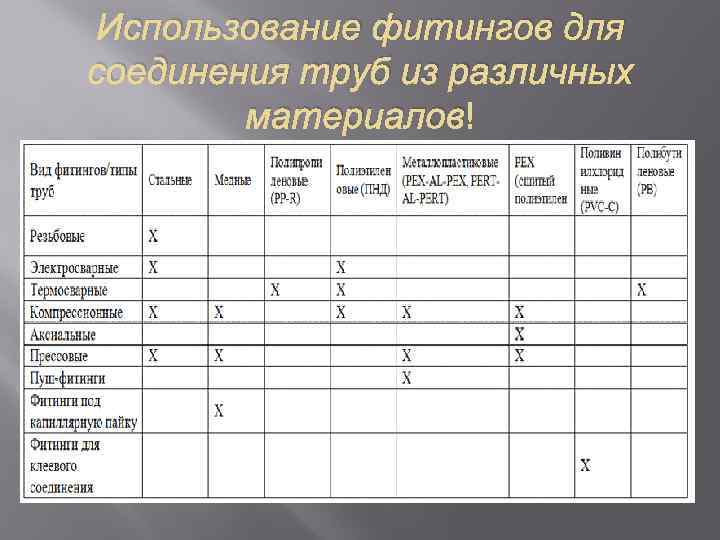

Использование фитингов для соединения труб из различных материалов

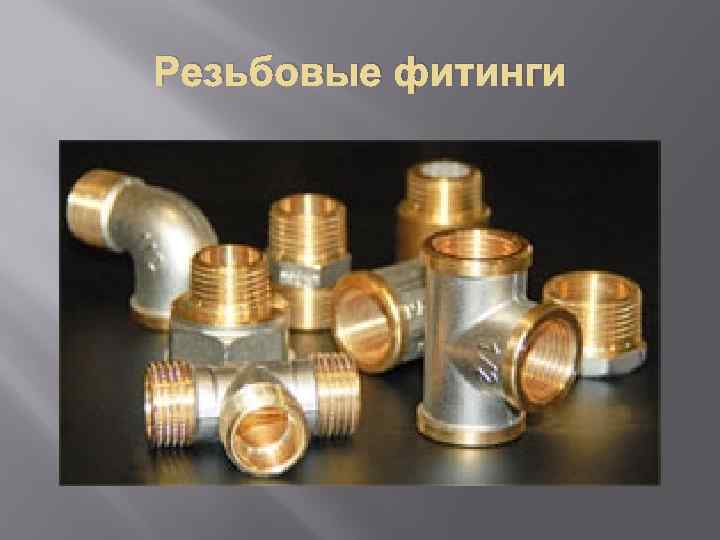

Резьбовые фитинги

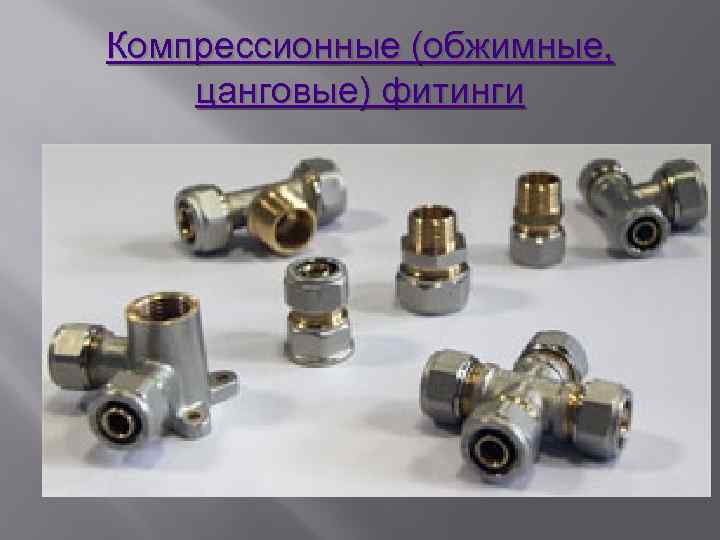

Компрессионные (обжимные, цанговые) фитинги

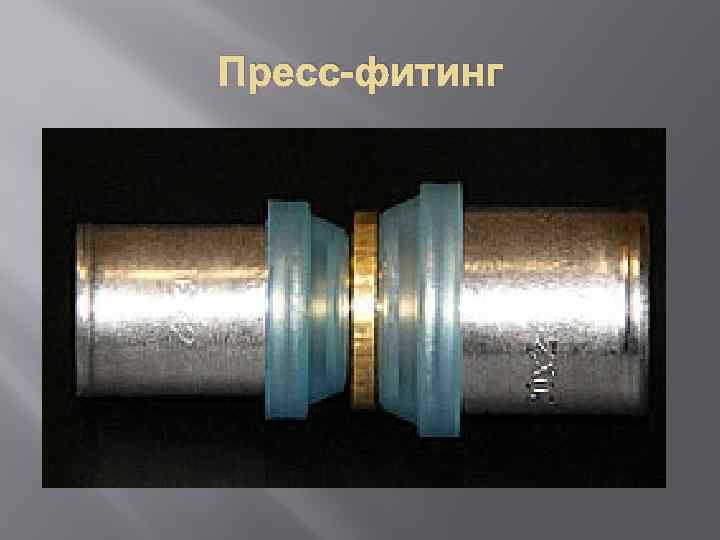

Пресс-фитинг

Пуш-фитинги

Иные виды фитингов

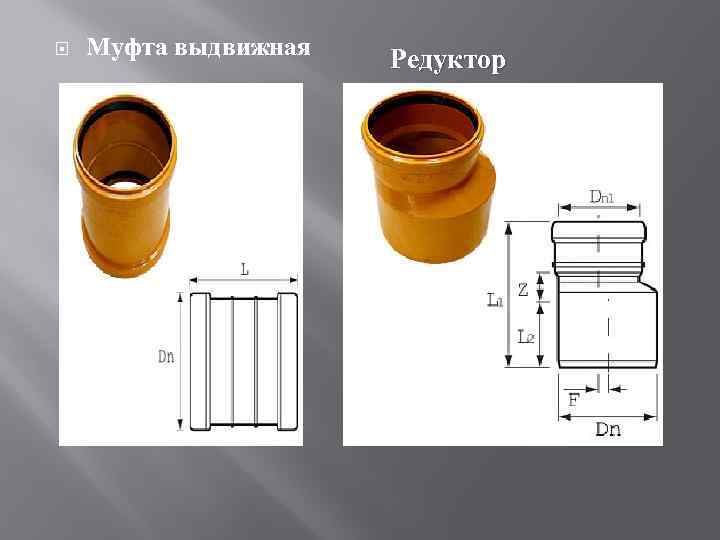

Муфта выдвижная Редуктор

Тройник 45° Тройник 87°

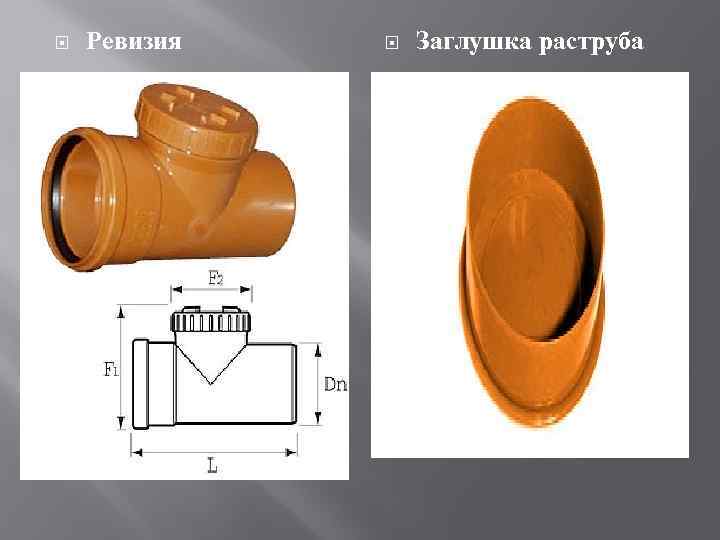

Ревизия Заглушка раструба

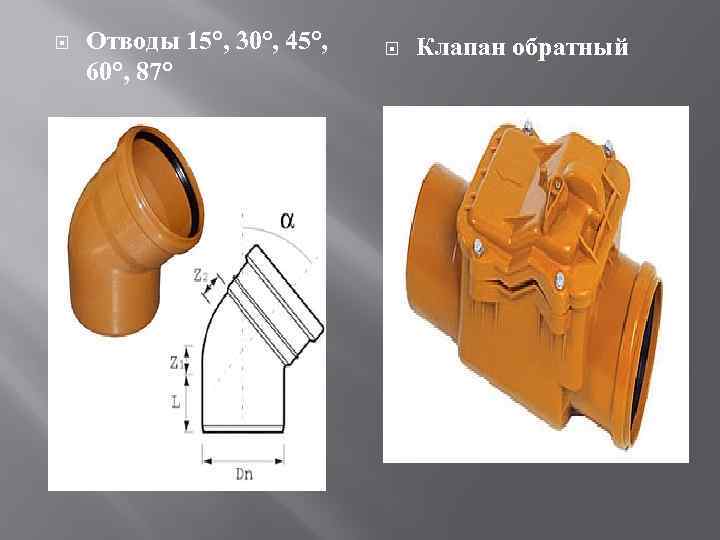

Отводы 15°, 30°, 45°, 60°, 87° Клапан обратный

Требования к фитингам

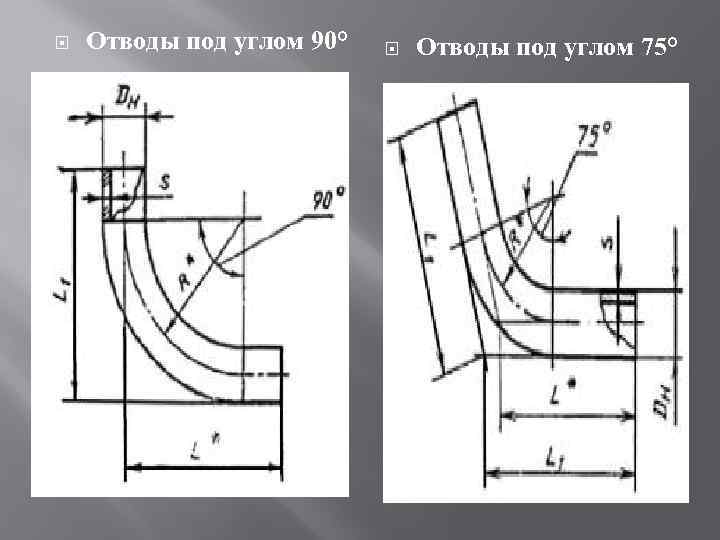

Отводы под углом 90° Отводы под углом 75°

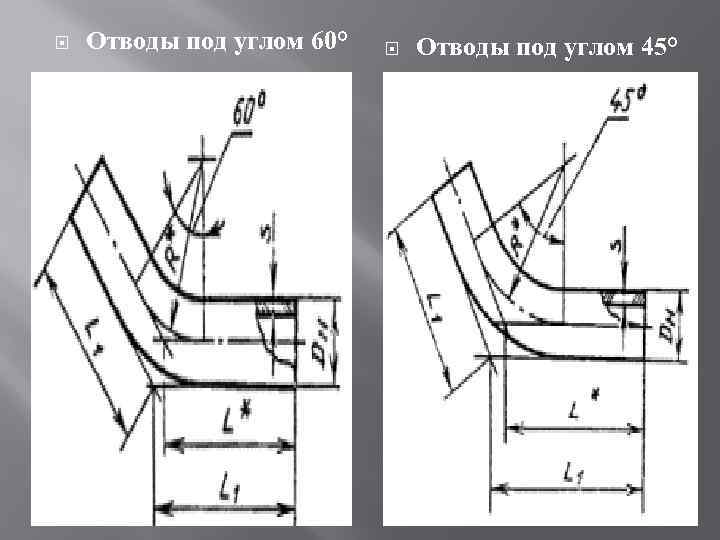

Отводы под углом 60° Отводы под углом 45°

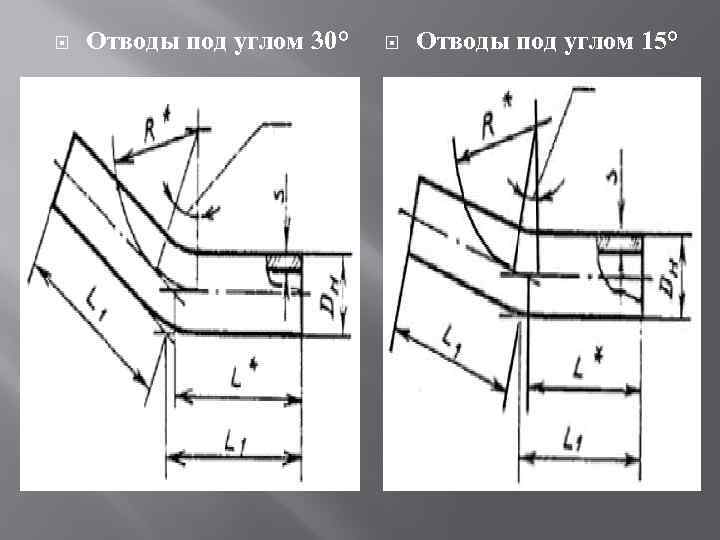

Отводы под углом 30° Отводы под углом 15°

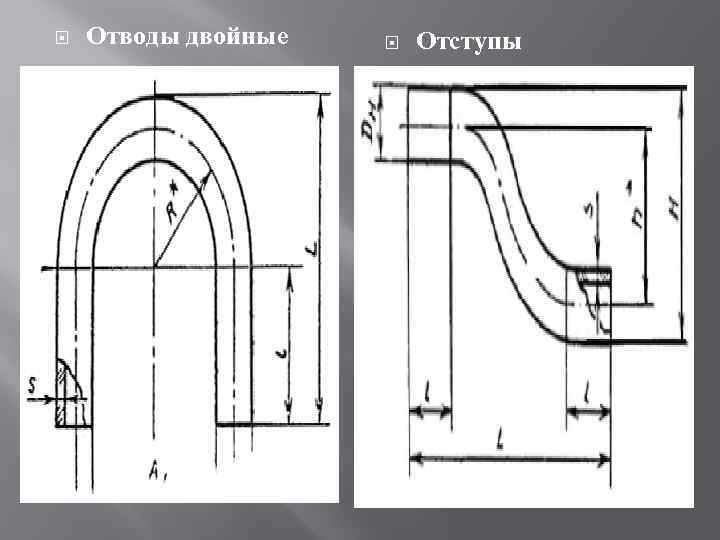

Отводы двойные Отступы

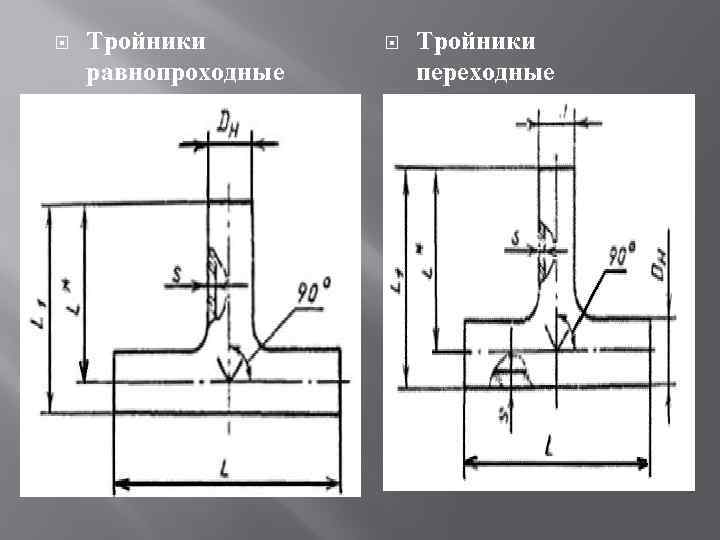

Тройники равнопроходные Тройники переходные

Крестовины Переходы
