Факультет военного обучения ЮФУ Кафедра ВВС и РЭБ Лекция Радиолокационное поле радиотехнической бригады (полка) Таганрог 2010

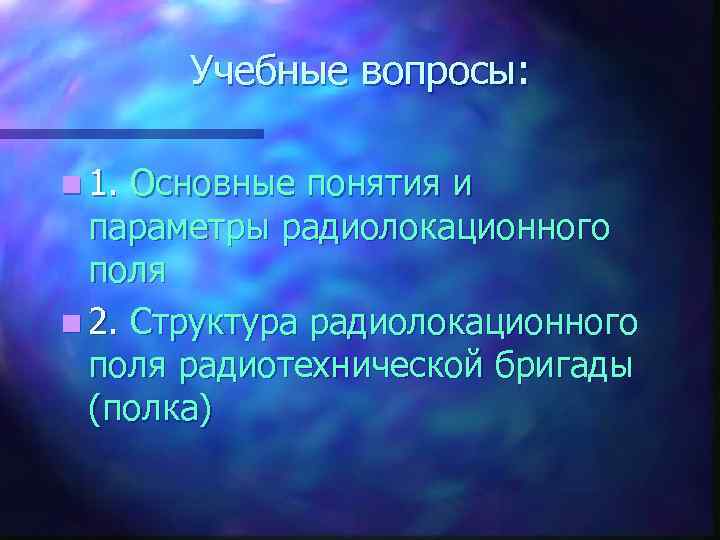

Учебные вопросы: n 1. Основные понятия и параметры радиолокационного поля n 2. Структура радиолокационного поля радиотехнической бригады (полка)

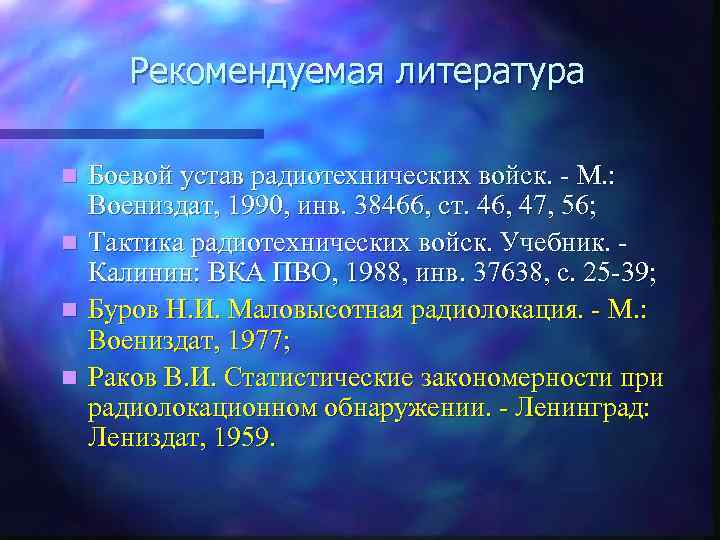

Рекомендуемая литература n n Боевой устав радиотехнических войск. - М. : Воениздат, 1990, инв. 38466, ст. 46, 47, 56; Тактика радиотехнических войск. Учебник. - Калинин: ВКА ПВО, 1988, инв. 37638, с. 25 -39; Буров Н. И. Маловысотная радиолокация. - М. : Воениздат, 1977; Раков В. И. Статистические закономерности при радиолокационном обнаружении. - Ленинград: Лениздат, 1959.

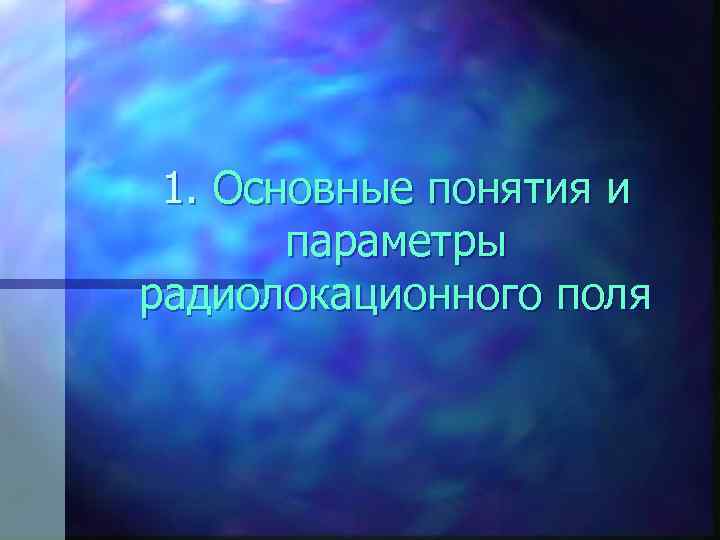

1. Основные понятия и параметры радиолокационного поля
Зона информации Зона обнаружения РЛС № 1 Зона обнаружения РЛС № 2 Зона опознавания Зона обнаружения радиовысотомера
Совокупность полей информации радиотехнических подразделений представляет собой радиолокационное поле ртбр (ртп)
Радиолокационное поле радиотехнической бригады (полка, батальона) - это область воздушного пространства, в границах которой включенными РЛС (РЛК) бригады (полка, батальона) обеспечивается с заданной вероятностью обнаружение воздушных целей и своих летательных аппаратов, их сопровождение, определение координат и характеристик Наиболее полно радиолокационное поле характеризуется предназначением, методами локации и структурой

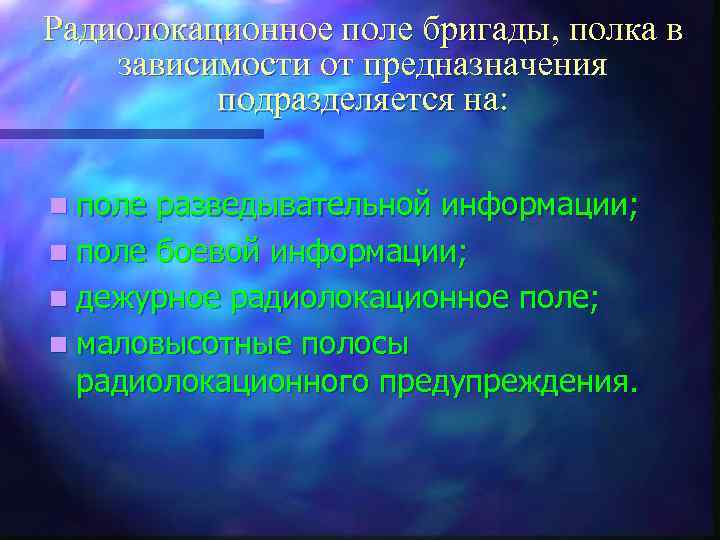

Радиолокационное поле бригады, полка в зависимости от предназначения подразделяется на: n поле разведывательной информации; n поле боевой информации; n дежурное радиолокационное поле; n маловысотные полосы радиолокационного предупреждения.

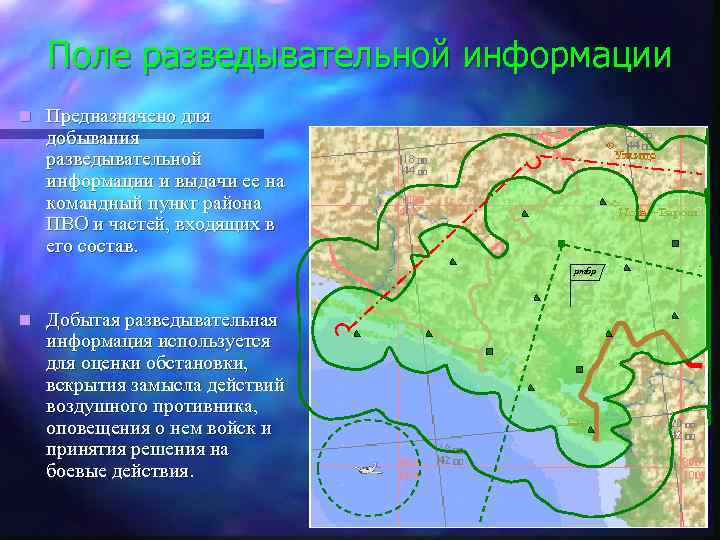

Поле разведывательной информации n Предназначено для добывания разведывательной информации и выдачи ее на командный пункт района ПВО и частей, входящих в его состав. ртбр n Добытая разведывательная информация используется для оценки обстановки, вскрытия замысла действий воздушного противника, оповещения о нем войск и принятия решения на боевые действия.

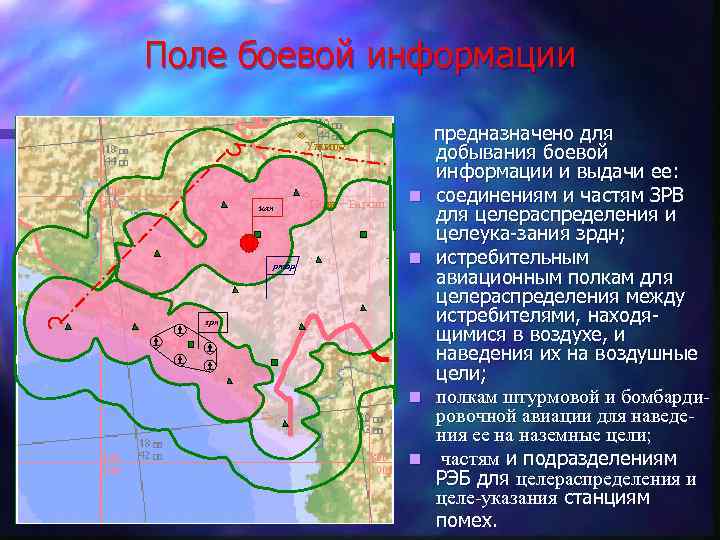

Поле боевой информации иап ртбр n n зрп n n предназначено для добывания боевой информации и выдачи ее: соединениям и частям ЗРВ для целераспределения и целеука-зания зрдн; истребительным авиационным полкам для целераспределения между истребителями, находящимися в воздухе, и наведения их на воздушные цели; полкам штурмовой и бомбардировочной авиации для наведения ее на наземные цели; частям и подразделениям РЭБ для целераспределения и целе-указания станциям помех.
Дежурное радиолокационное поле n Для ведения непрерывной радиолокационной разведки с целью своевременного обнаружения средств воздушного нападения противника и выдачи разведывательной и боевой информации дежурным силам района (соединения) ПВО назначаются радиотехнические подразделения с включенными РЛС, которые создают дежурное радиолокационное поле. ртбр зрп

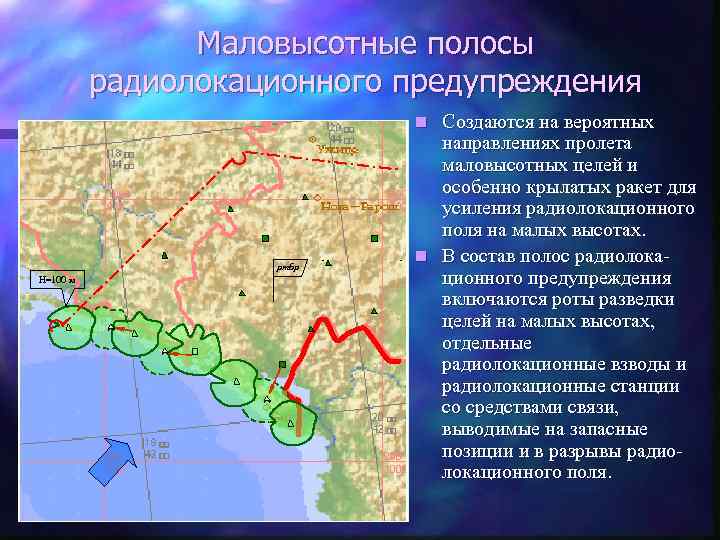

Маловысотные полосы радиолокационного предупреждения Создаются на вероятных направлениях пролета маловысотных целей и особенно крылатых ракет для усиления радиолокационного поля на малых высотах. n В состав полос радиолокационного предупреждения включаются роты разведки целей на малых высотах, отдельные радиолокационные взводы и радиолокационные станции со средствами связи, выводимые на запасные позиции и в разрывы радиолокационного поля. n ртбр Н=100 м

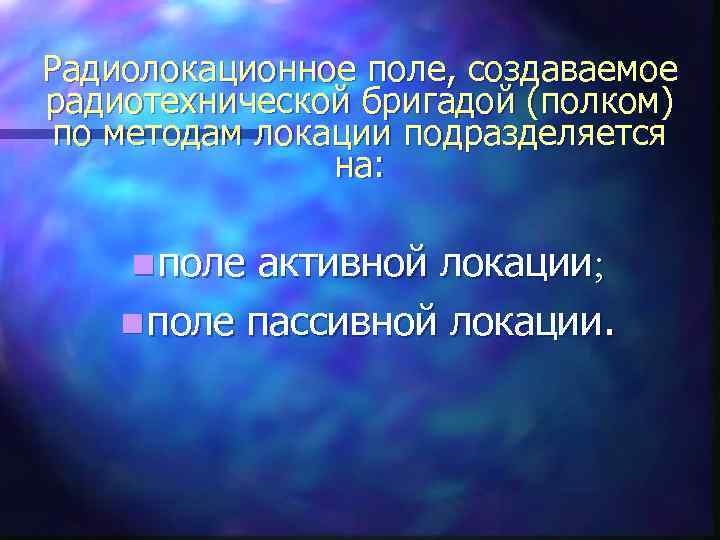

Радиолокационное поле, создаваемое радиотехнической бригадой (полком) по методам локации подразделяется на: n поле активной локации; n поле пассивной локации.
Поле пассивной локации предназначено для Зоной триангуляции называется область воздушного пространства, в пределах которой обеспечивается определепеленгации определения координатn. Радиус зоны дальностью постановщиков ние пространственного положения ПАП двумя разнесенопределяется ными на местности пеленгующими подразделениями прямой триангуляции активных помех (ПАП) методом видимости: n. Количество D пел 0, 7 ложных пересечений пеленгов при использовании пары пеленгующих подразделений свя-зано с количеством сопровождае-мых ПАП соотношением: D База пе л n. Вероятность Зона пеленгации Зона триангуляции того, что в точке пересечения пеленгов находится именно ПАП равна величине, обратной числу ПАП в зоне триангуляции:
Для повышения достоверности определения истинного местонахождения ПАП практикуется использование пеленговой информации от трех подразделений Применение трех подразделений позволяет исключить ложные пересечения пеленгов и тем самым повысить достоверность определения координат постановщиков помех. Тройка подразделений образует ячейку триангуляции. Ячейки триангуляции формируют поле триангуляции, представляющее собой область пространства, в каждой точке которого обеспечивается определение координат постановщиков активных помех. Взаимное соприкосновение или перекрытие полей триангуляции триангуляционных ячеек образует поле триангуляции бригады (полка). Поле триангуляции
Основными условиями формирования поля триангуляции являются: наличие во всех пеленгующих подразделениях РЛС (РЛК) с пеленгационными каналами; n возможность сбора, обработки пеленговой информа-ции от подразделений на одном командном пункте; n ориентирование поля триангуляции в направлении ожидаемых действий постановщиков активных помех; n соответствие базы между подразделениями требуемым границам поля и высоте полетов постановщиков активных помех. n
Область существования радиолокационного поля активной локации характеризуется следующими параметрами: рубежом обнаружения на данной высоте ( Dо); n высотой нижней границы радиолокационного поля ( Ннг ); n высотой верхней границы радиолокационного поля ( Нвг ). n
Рубеж обнаружения на данной высоте представляет собой замкнутую линию, полученную при пересече-нии поля воображаемой поверхностью, равноотстоя-щей всеми своими точками от поверхности Земли При определении рубежа обнаружения на малых и предельно малых высота воображаемой поверхности отсчитывается относительно рельефа местности. n На больших и средних высотах, где влияние рельефа местности на форму рубежа обнаружения сказывается незначительно или не сказывается совсем, высота секущей поверхности отсчитывается относительно уровня моря. n Рубеж обнаружения на данной высоте ртбр Н=500 м Н=4000 м

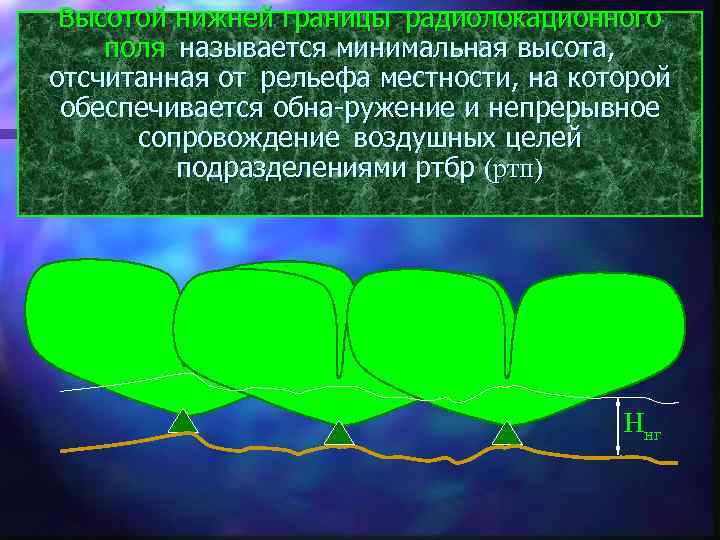

Высотой нижней границы радиолокационного поля называется минимальная высота, отсчитанная от рельефа местности, на которой обеспечивается обна-ружение и непрерывное сопровождение воздушных целей подразделениями ртбр (ртп) Ннг
Высотой верхней границы радиолокационного поля называется максимальная высота, отсчитанная от уровня моря, на которой обеспечивается обнаружение и непрерывное сопровождение воздушных целей подразделениями ртбр (ртп) Н вг Уровень моря

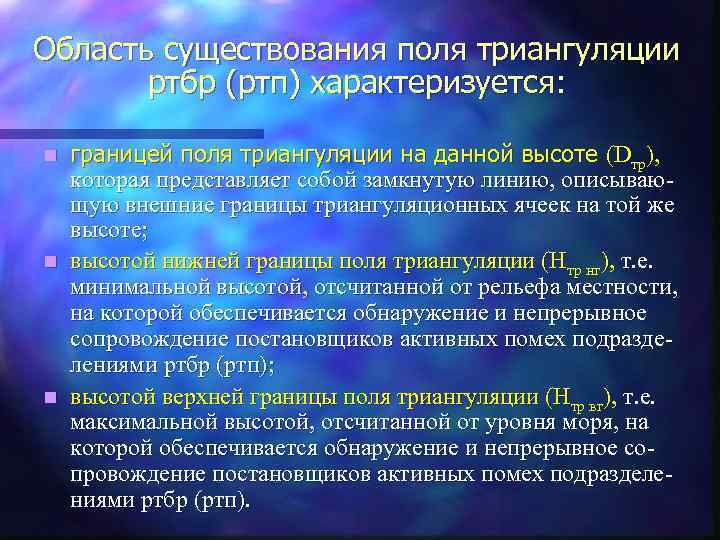

Область существования поля триангуляции ртбр (ртп) характеризуется: границей поля триангуляции на данной высоте (Dтр), которая представляет собой замкнутую линию, описывающую внешние границы триангуляционных ячеек на той же высоте; n высотой нижней границы поля триангуляции (Нтр нг), т. е. минимальной высотой, отсчитанной от рельефа местности, на которой обеспечивается обнаружение и непрерывное сопровождение постановщиков активных помех подразделениями ртбр (ртп); n высотой верхней границы поля триангуляции (Нтр вг), т. е. максимальной высотой, отсчитанной от уровня моря, на которой обеспечивается обнаружение и непрерывное сопровождение постановщиков активных помех подразделениями ртбр (ртп). n

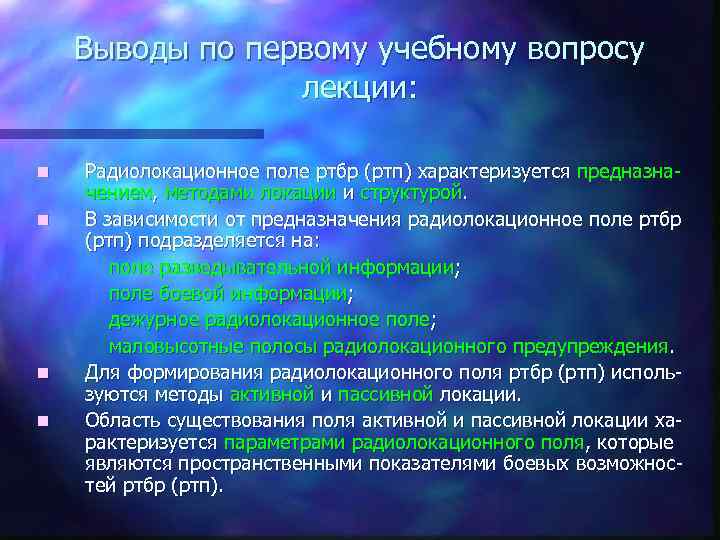

Выводы по первому учебному вопросу лекции: n n Радиолокационное поле ртбр (ртп) характеризуется предназначением, методами локации и структурой. В зависимости от предназначения радиолокационное поле ртбр (ртп) подразделяется на: поле разведывательной информации; поле боевой информации; дежурное радиолокационное поле; маловысотные полосы радиолокационного предупреждения. Для формирования радиолокационного поля ртбр (ртп) используются методы активной и пассивной локации. Область существования поля активной и пассивной локации характеризуется параметрами радиолокационного поля, которые являются пространственными показателями боевых возможностей ртбр (ртп).
2. Структура радиолокационного поля радиотехнической бригады (полка)

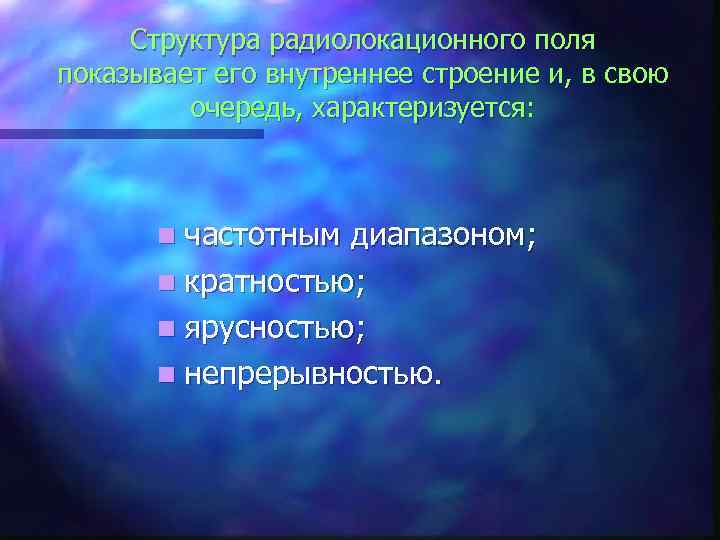

Структура радиолокационного поля показывает его внутреннее строение и, в свою очередь, характеризуется: n частотным диапазоном; n кратностью; n ярусностью; n непрерывностью.

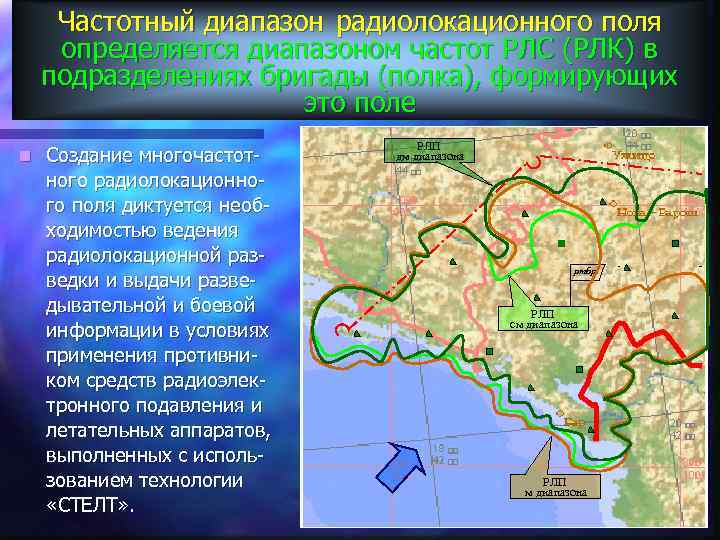

Частотный диапазон радиолокационного поля определяется диапазоном частот РЛС (РЛК) в подразделениях бригады (полка), формирующих это поле n Создание многочастотного радиолокационного поля диктуется необходимостью ведения радиолокационной разведки и выдачи разведывательной и боевой информации в условиях применения противником средств радиоэлектронного подавления и летательных аппаратов, выполненных с использованием технологии «СТЕЛТ» . РЛП дм диапазона ртбр РЛП см диапазона РЛП м диапазона
Кратность радиолокационного поля n При сосредоточении усилий радиотехнических подразделений на обнаружении и сопровождении целей создается значительное перекрытие зон радиолокационной информации. В этом и проявляется кратность радиолокационного поля. Кратность радиолокационного поля характеризуется коэффициентом перекрытия ( Кп ), который численно равен количеству подразделений, зоны информации которых взаимно перекрываются в некоторой точке. Кп = 1 Кп = 2 Кп = 1 Кп = 3 Кп = 2 Кп = 4 Кп = 3 Кп = 2 Кп = 1
Чем больше кратность радиолокационного поля, тем выше результирующая вероятность обнаружения и сопровождения цели n Вероятность обнаружения цели на требуемом рубеже ( Dотр ) можно определить по формуле: Если принять для всех i-х значений Робнi = 0, 5 Результирующая вероятность обнаружения цели на данном рубеже определяется из выражения: Для уверенного обнаружения и сопровождения цели вполне достаточно создавать радиолокационное поле с трехкратным перекрытием
Ярусность радиолокационного поля n При построении боевого порядка ртбр (ртп) необходимо выполнить условие: высотный диапазон создаваемого РЛП должен перекрывать возможный диапазон высот боевого применения средств воздушного нападения противника Второй ярус 2000… 3000 м Н вг Первый ярус Ннг

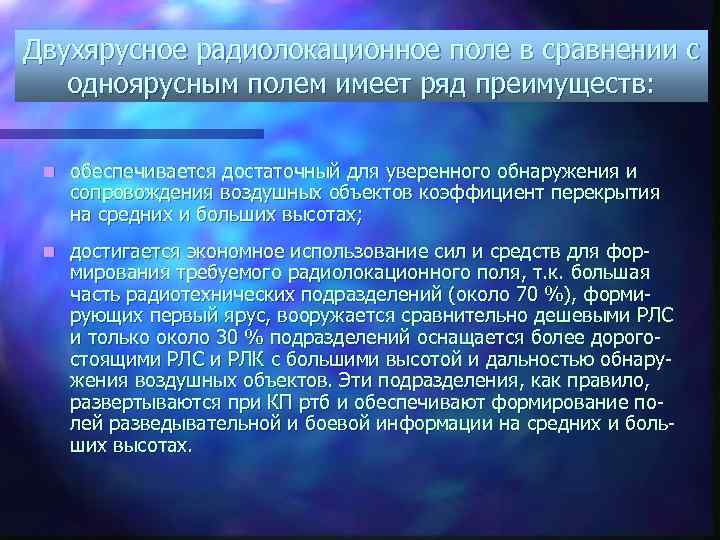

Двухярусное радиолокационное поле в сравнении с одноярусным полем имеет ряд преимуществ: n обеспечивается достаточный для уверенного обнаружения и сопровождения воздушных объектов коэффициент перекрытия на средних и больших высотах; n достигается экономное использование сил и средств для формирования требуемого радиолокационного поля, т. к. большая часть радиотехнических подразделений (около 70 %), формирующих первый ярус, вооружается сравнительно дешевыми РЛС и только около 30 % подразделений оснащается более дорогостоящими РЛС и РЛК с большими высотой и дальностью обнаружения воздушных объектов. Эти подразделения, как правило, развертываются при КП ртб и обеспечивают формирование полей разведывательной и боевой информации на средних и больших высотах.

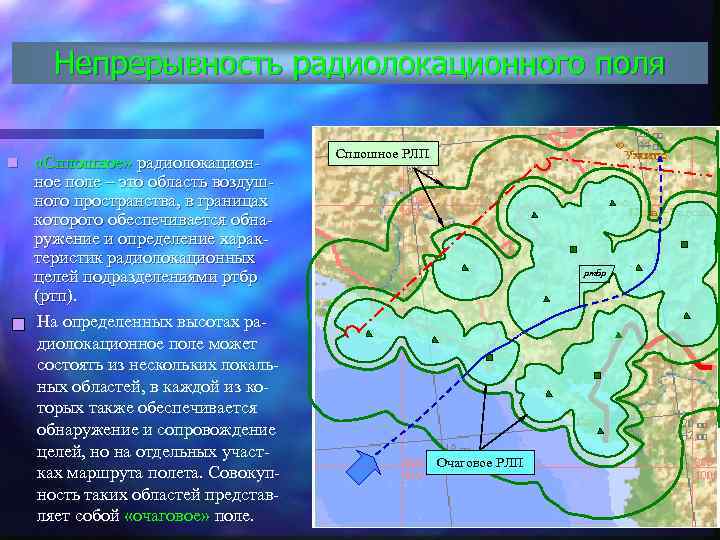

Непрерывность радиолокационного поля n «Сплошное» радиолокационное поле – это область воздушного пространства, в границах которого обеспечивается обнаружение и определение характеристик радиолокационных целей подразделениями ртбр (ртп). На определенных высотах радиолокационное поле может состоять из нескольких локальных областей, в каждой из которых также обеспечивается обнаружение и сопровождение целей, но на отдельных участках маршрута полета. Совокупность таких областей представляет собой «очаговое» поле. Сплошное РЛП ртбр Очаговое РЛП

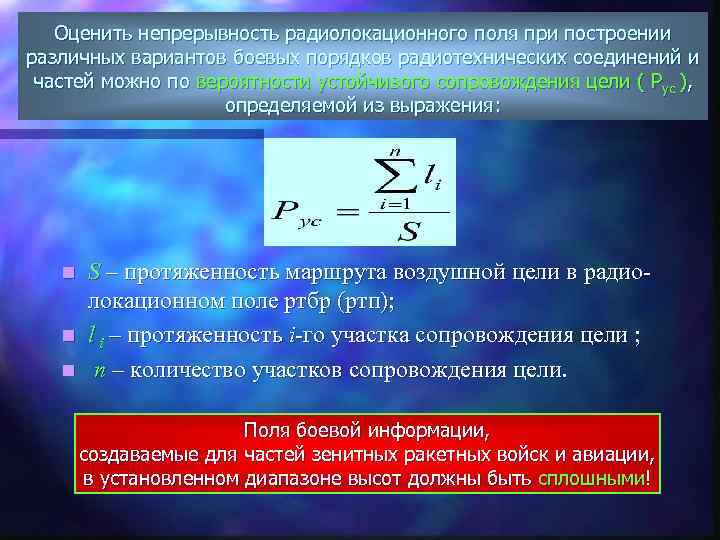

Оценить непрерывность радиолокационного поля при построении различных вариантов боевых порядков радиотехнических соединений и частей можно по вероятности устойчивого сопровождения цели ( Рус ), определяемой из выражения: S – протяженность маршрута воздушной цели в радиолокационном поле ртбр (ртп); n l i – протяженность i-го участка сопровождения цели ; n n – количество участков сопровождения цели. n Поля боевой информации, создаваемые для частей зенитных ракетных войск и авиации, в установленном диапазоне высот должны быть сплошными! сплошными
Выводы по второму учебному вопросу лекции: n n Структура радиолокационного поля радиотехнической бригады (полка, батальона) характеризуется: частотным диапазоном; кратностью; ярусностью; непрерывностью. Эти характеристики структуры радиолокационного поля фактически характеризуют его качественное строение.
