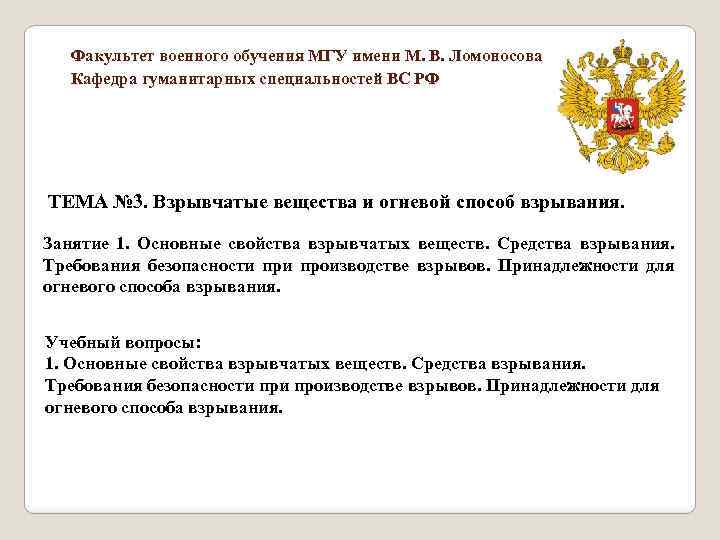

Факультет военного обучения МГУ имени М. В. Ломоносова Кафедра гуманитарных специальностей ВС РФ ТЕМА № 3. Взрывчатые вещества и огневой способ взрывания. Занятие 1. Основные свойства взрывчатых веществ. Средства взрывания. Требования безопасности производстве взрывов. Принадлежности для огневого способа взрывания. Учебный вопросы: 1. Основные свойства взрывчатых веществ. Средства взрывания. Требования безопасности производстве взрывов. Принадлежности для огневого способа взрывания.

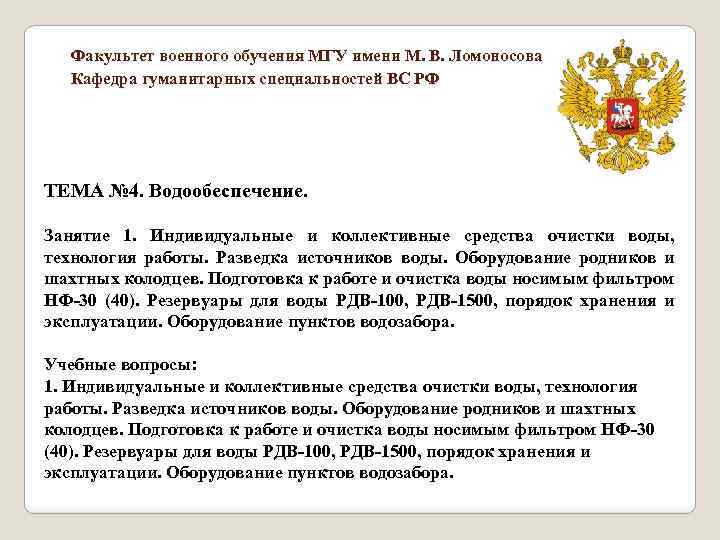

Факультет военного обучения МГУ имени М. В. Ломоносова Кафедра гуманитарных специальностей ВС РФ ТЕМА № 4. Водообеспечение. Занятие 1. Индивидуальные и коллективные средства очистки воды, технология работы. Разведка источников воды. Оборудование родников и шахтных колодцев. Подготовка к работе и очистка воды носимым фильтром НФ-30 (40). Резервуары для воды РДВ-100, РДВ-1500, порядок хранения и эксплуатации. Оборудование пунктов водозабора. Учебные вопросы: 1. Индивидуальные и коллективные средства очистки воды, технология работы. Разведка источников воды. Оборудование родников и шахтных колодцев. Подготовка к работе и очистка воды носимым фильтром НФ-30 (40). Резервуары для воды РДВ-100, РДВ-1500, порядок хранения и эксплуатации. Оборудование пунктов водозабора.

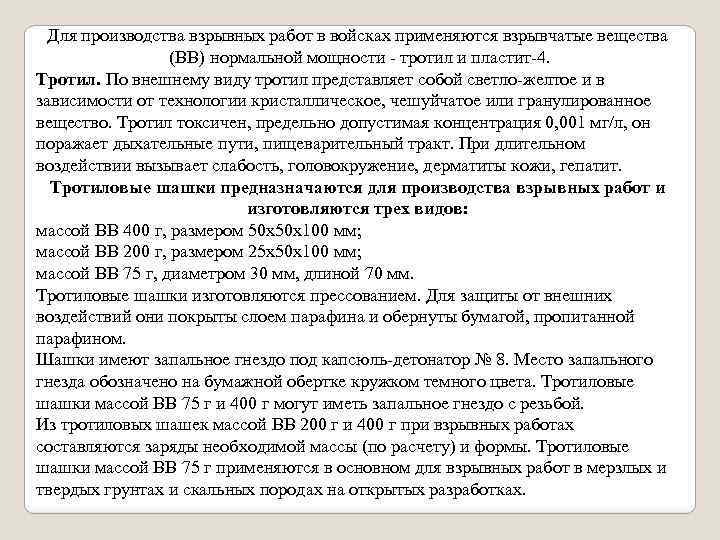

Для производства взрывных работ в войсках применяются взрывчатые вещества (ВВ) нормальной мощности - тротил и пластит-4. Тротил. По внешнему виду тротил представляет собой светло-желтое и в зависимости от технологии кристаллическое, чешуйчатое или гранулированное вещество. Тротил токсичен, предельно допустимая концентрация 0, 001 мг/л, он поражает дыхательные пути, пищеварительный тракт. При длительном воздействии вызывает слабость, головокружение, дерматиты кожи, гепатит. Тротиловые шашки предназначаются для производства взрывных работ и изготовляются трех видов: массой ВВ 400 г, размером 50 x 100 мм; массой ВВ 200 г, размером 25 x 50 x 100 мм; массой ВВ 75 г, диаметром 30 мм, длиной 70 мм. Тротиловые шашки изготовляются прессованием. Для защиты от внешних воздействий они покрыты слоем парафина и обернуты бумагой, пропитанной парафином. Шашки имеют запальное гнездо под капсюль-детонатор № 8. Место запального гнезда обозначено на бумажной обертке кружком темного цвета. Тротиловые шашки массой ВВ 75 г и 400 г могут иметь запальное гнездо с резьбой. Из тротиловых шашек массой ВВ 200 г и 400 г при взрывных работах составляются заряды необходимой массы (по расчету) и формы. Тротиловые шашки массой ВВ 75 г применяются в основном для взрывных работ в мерзлых и твердых грунтах и скальных породах на открытых разработках.

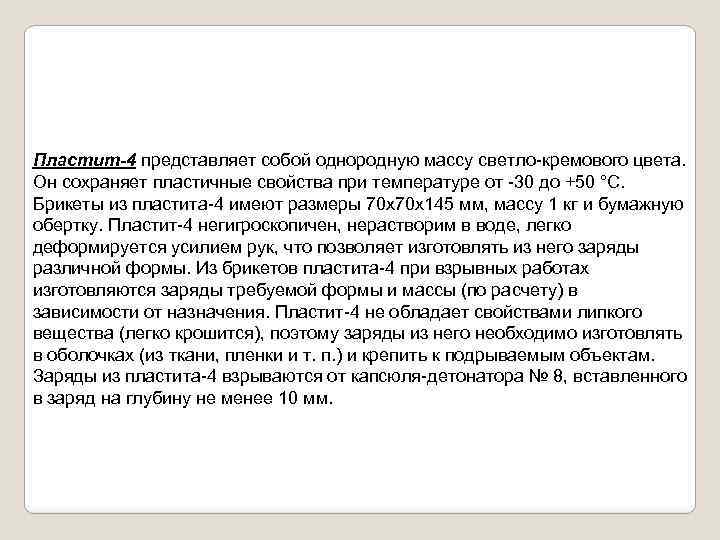

Пластит-4 представляет собой однородную массу светло-кремового цвета. Он сохраняет пластичные свойства при температуре от -30 до +50 °С. Брикеты из пластита-4 имеют размеры 70 x 145 мм, массу 1 кг и бумажную обертку. Пластит-4 негигроскопичен, нерастворим в воде, легко деформируется усилием рук, что позволяет изготовлять из него заряды различной формы. Из брикетов пластита-4 при взрывных работах изготовляются заряды требуемой формы и массы (по расчету) в зависимости от назначения. Пластит-4 не обладает свойствами липкого вещества (легко крошится), поэтому заряды из него необходимо изготовлять в оболочках (из ткани, пленки и т. п. ) и крепить к подрываемым объектам. Заряды из пластита-4 взрываются от капсюля-детонатора № 8, вставленного в заряд на глубину не менее 10 мм.

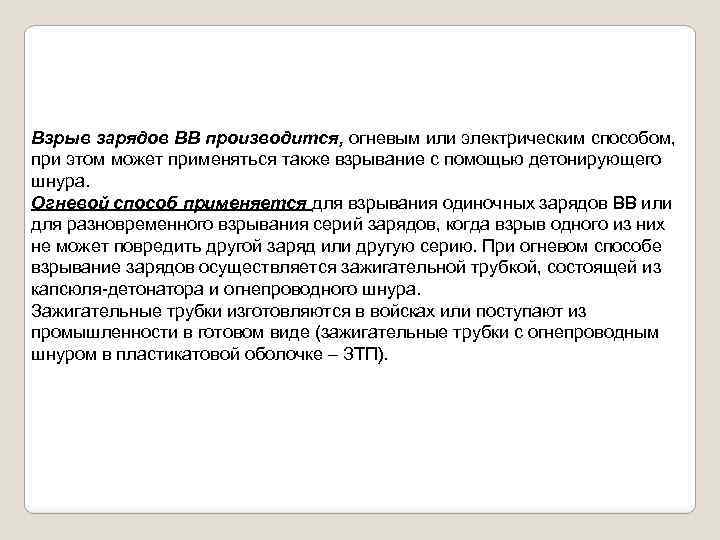

Взрыв зарядов ВВ производится, огневым или электрическим способом, при этом может применяться также взрывание с помощью детонирующего шнура. Огневой способ применяется для взрывания одиночных зарядов ВВ или для разновременного взрывания серий зарядов, когда взрыв одного из них не может повредить другой заряд или другую серию. При огневом способе взрывание зарядов осуществляется зажигательной трубкой, состоящей из капсюля-детонатора и огнепроводного шнура. Зажигательные трубки изготовляются в войсках или поступают из промышленности в готовом виде (зажигательные трубки с огнепроводным шнуром в пластикатовой оболочке – ЗТП).

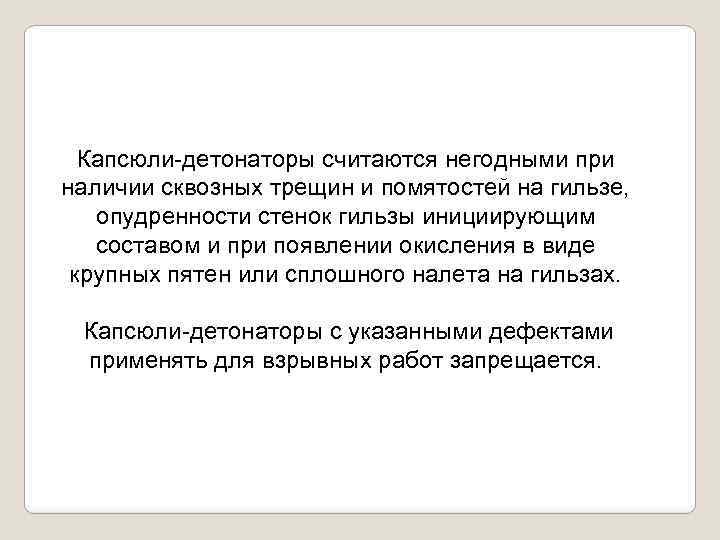

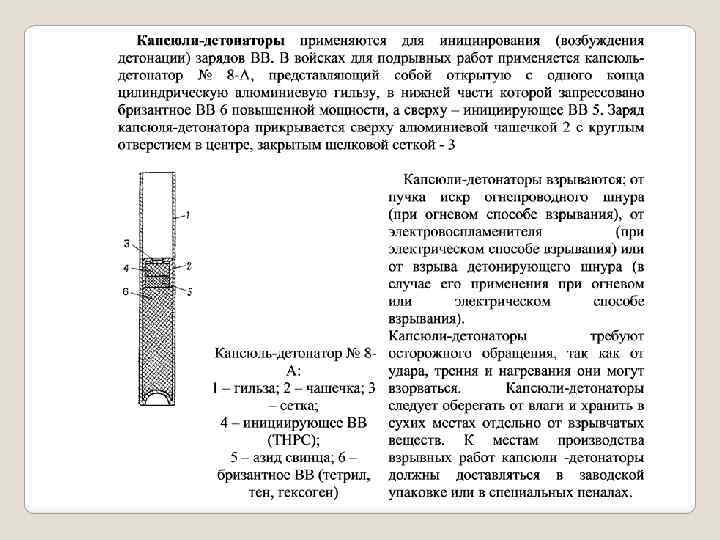

Капсюли-детонаторы считаются негодными при наличии сквозных трещин и помятостей на гильзе, опудренности стенок гильзы инициирующим составом и при появлении окисления в виде крупных пятен или сплошного налета на гильзах. Капсюли-детонаторы с указанными дефектами применять для взрывных работ запрещается.

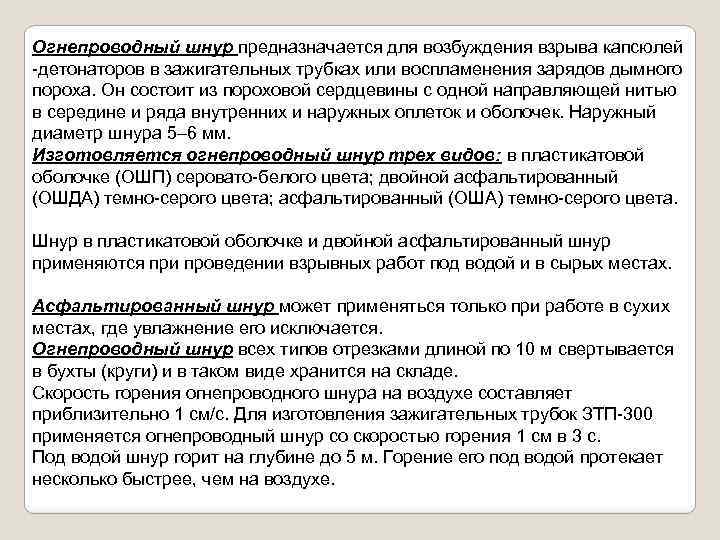

Огнепроводный шнур предназначается для возбуждения взрыва капсюлей -детонаторов в зажигательных трубках или воспламенения зарядов дымного пороха. Он состоит из пороховой сердцевины с одной направляющей нитью в середине и ряда внутренних и наружных оплеток и оболочек. Наружный диаметр шнура 5– 6 мм. Изготовляется огнепроводный шнур трех видов: в пластикатовой оболочке (ОШП) серовато-белого цвета; двойной асфальтированный (ОШДА) темно-серого цвета; асфальтированный (ОША) темно-серого цвета. Шнур в пластикатовой оболочке и двойной асфальтированный шнур применяются при проведении взрывных работ под водой и в сырых местах. Асфальтированный шнур может применяться только при работе в сухих местах, где увлажнение его исключается. Огнепроводный шнур всех типов отрезками длиной по 10 м свертывается в бухты (круги) и в таком виде хранится на складе. Скорость горения огнепроводного шнура на воздухе составляет приблизительно 1 см/с. Для изготовления зажигательных трубок ЗТП-300 применяется огнепроводный шнур со скоростью горения 1 см в 3 с. Под водой шнур горит на глубине до 5 м. Горение его под водой протекает несколько быстрее, чем на воздухе.

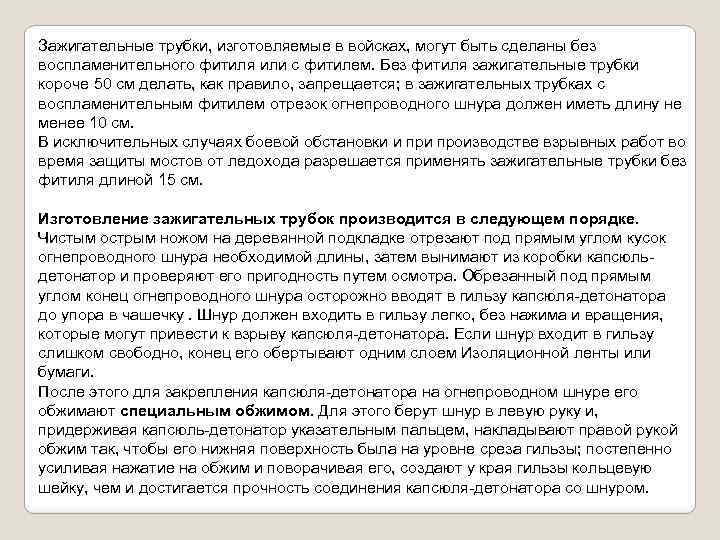

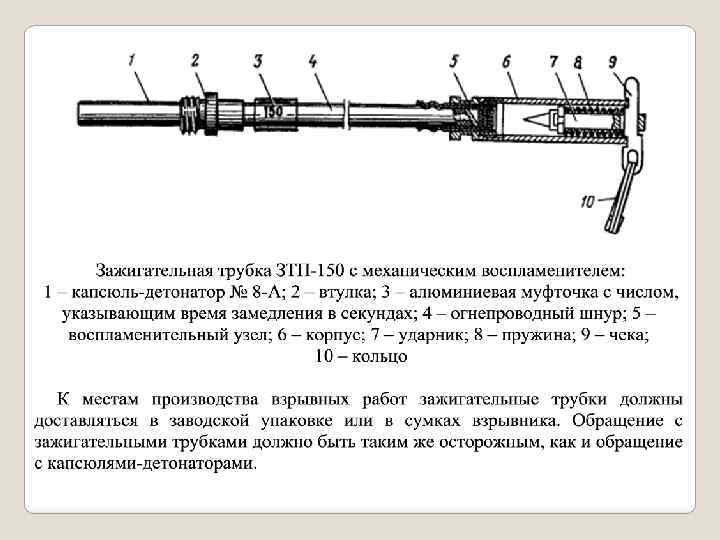

Зажигательные трубки, изготовляемые в войсках, могут быть сделаны без воспламенительного фитиля или с фитилем. Без фитиля зажигательные трубки короче 50 см делать, как правило, запрещается; в зажигательных трубках с воспламенительным фитилем отрезок огнепроводного шнура должен иметь длину не менее 10 см. В исключительных случаях боевой обстановки и производстве взрывных работ во время защиты мостов от ледохода разрешается применять зажигательные трубки без фитиля длиной 15 см. Изготовление зажигательных трубок производится в следующем порядке. Чистым острым ножом на деревянной подкладке отрезают под прямым углом кусок огнепроводного шнура необходимой длины, затем вынимают из коробки капсюльдетонатор и проверяют его пригодность путем осмотра. Обрезанный под прямым углом конец огнепроводного шнура осторожно вводят в гильзу капсюля-детонатора до упора в чашечку. Шнур должен входить в гильзу легко, без нажима и вращения, которые могут привести к взрыву капсюля-детонатора. Если шнур входит в гильзу слишком свободно, конец его обертывают одним слоем Изоляционной ленты или бумаги. После этого для закрепления капсюля-детонатора на огнепроводном шнуре его обжимают специальным обжимом. Для этого берут шнур в левую руку и, придерживая капсюль-детонатор указательным пальцем, накладывают правой рукой обжим так, чтобы его нижняя поверхность была на уровне среза гильзы; постепенно усиливая нажатие на обжим и поворачивая его, создают у края гильзы кольцевую шейку, чем и достигается прочность соединения капсюля-детонатора со шнуром.

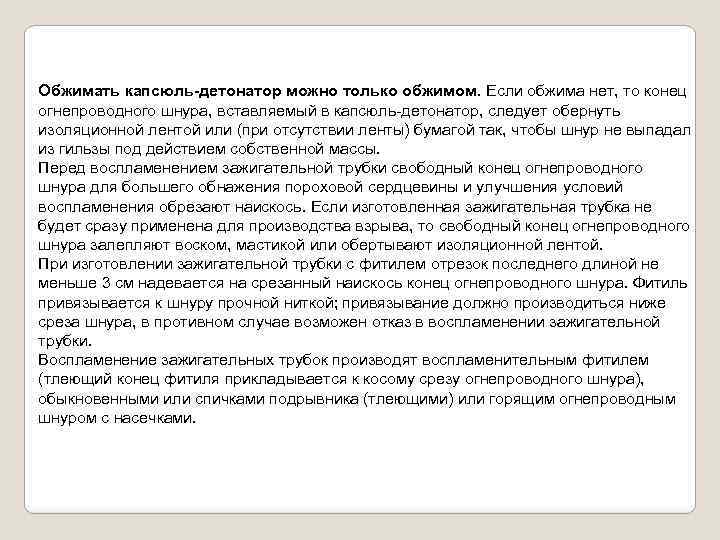

Обжимать капсюль-детонатор можно только обжимом. Если обжима нет, то конец огнепроводного шнура, вставляемый в капсюль-детонатор, следует обернуть изоляционной лентой или (при отсутствии ленты) бумагой так, чтобы шнур не выпадал из гильзы под действием собственной массы. Перед воспламенением зажигательной трубки свободный конец огнепроводного шнура для большего обнажения пороховой сердцевины и улучшения условий воспламенения обрезают наискось. Если изготовленная зажигательная трубка не будет сразу применена для производства взрыва, то свободный конец огнепроводного шнура залепляют воском, мастикой или обертывают изоляционной лентой. При изготовлении зажигательной трубки с фитилем отрезок последнего длиной не меньше 3 см надевается на срезанный наискось конец огнепроводного шнура. Фитиль привязывается к шнуру прочной ниткой; привязывание должно производиться ниже среза шнура, в противном случае возможен отказ в воспламенении зажигательной трубки. Воспламенение зажигательных трубок производят воспламенительным фитилем (тлеющий конец фитиля прикладывается к косому срезу огнепроводного шнура), обыкновенными или спичками подрывника (тлеющими) или горящим огнепроводным шнуром с насечками.

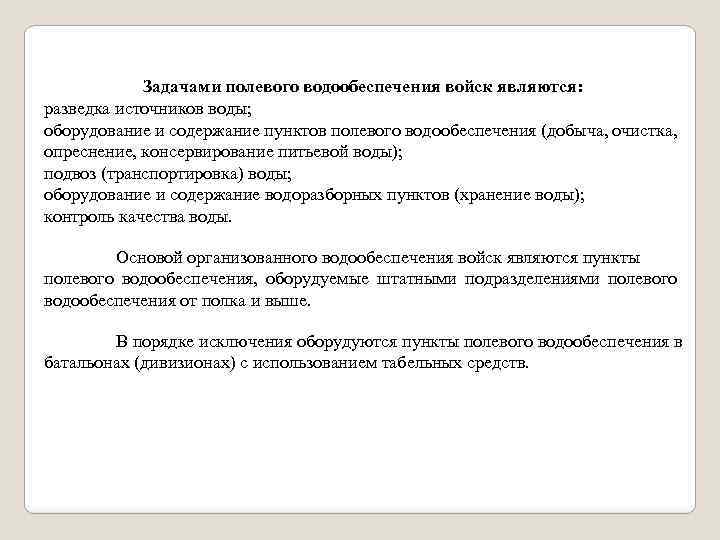

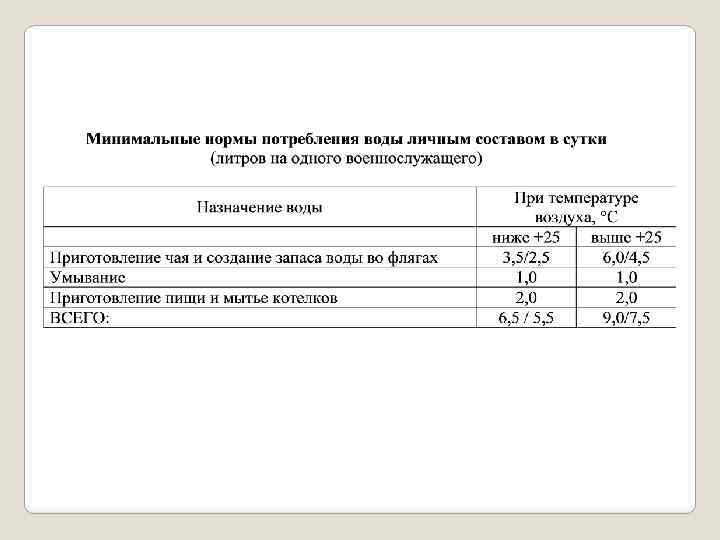

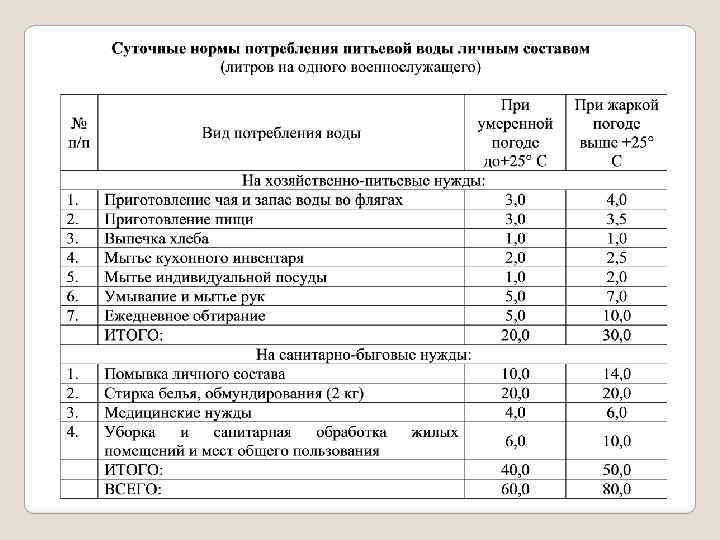

Задачами полевого водообеспечения войск являются: разведка источников воды; оборудование и содержание пунктов полевого водообеспечения (добыча, очистка, опреснение, консервирование питьевой воды); подвоз (транспортировка) воды; оборудование и содержание водоразборных пунктов (хранение воды); контроль качества воды. Основой организованного водообеспечения войск являются пункты полевого водообеспечения, оборудуемые штатными подразделениями полевого водообеспечения от полка и выше. В порядке исключения оборудуются пункты полевого водообеспечения в батальонах (дивизионах) с использованием табельных средств.

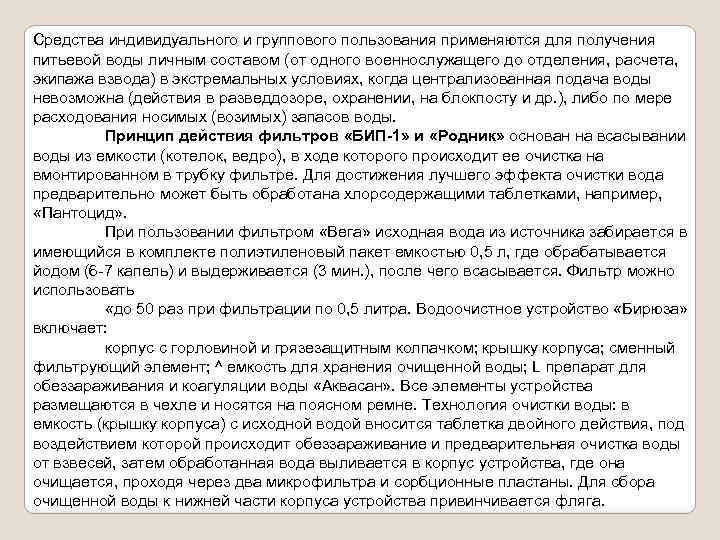

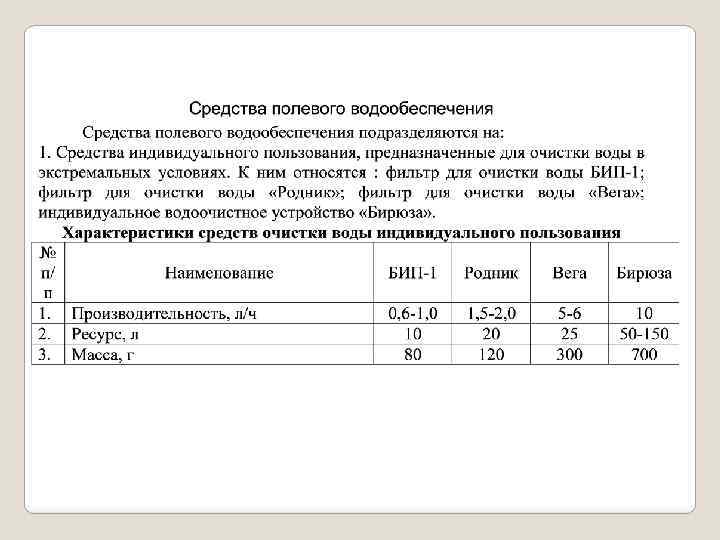

Средства индивидуального и группового пользования применяются для получения питьевой воды личным составом (от одного военнослужащего до отделения, расчета, экипажа взвода) в экстремальных условиях, когда централизованная подача воды невозможна (действия в разведдозоре, охранении, на блокпосту и др. ), либо по мере расходования носимых (возимых) запасов воды. Принцип действия фильтров «БИП-1» и «Родник» основан на всасывании воды из емкости (котелок, ведро), в ходе которого происходит ее очистка на вмонтированном в трубку фильтре. Для достижения лучшего эффекта очистки вода предварительно может быть обработана хлорсодержащими таблетками, например, «Пантоцид» . При пользовании фильтром «Вега» исходная вода из источника забирается в имеющийся в комплекте полиэтиленовый пакет емкостью 0, 5 л, где обрабатывается йодом (6 -7 капель) и выдерживается (3 мин. ), после чего всасывается. Фильтр можно использовать «до 50 раз при фильтрации по 0, 5 литра. Водоочистное устройство «Бирюза» включает: корпус с горловиной и грязезащитным колпачком; крышку корпуса; сменный фильтрующий элемент; ^ емкость для хранения очищенной воды; L препарат для обеззараживания и коагуляции воды «Аквасан» . Все элементы устройства размещаются в чехле и носятся на поясном ремне. Технология очистки воды: в емкость (крышку корпуса) с исходной водой вносится таблетка двойного действия, под воздействием которой происходит обеззараживание и предварительная очистка воды от взвесей, затем обработанная вода выливается в корпус устройства, где она очищается, проходя через два микрофильтра и сорбционные пластаны. Для сбора очищенной воды к нижней части корпуса устройства привинчивается фляга.

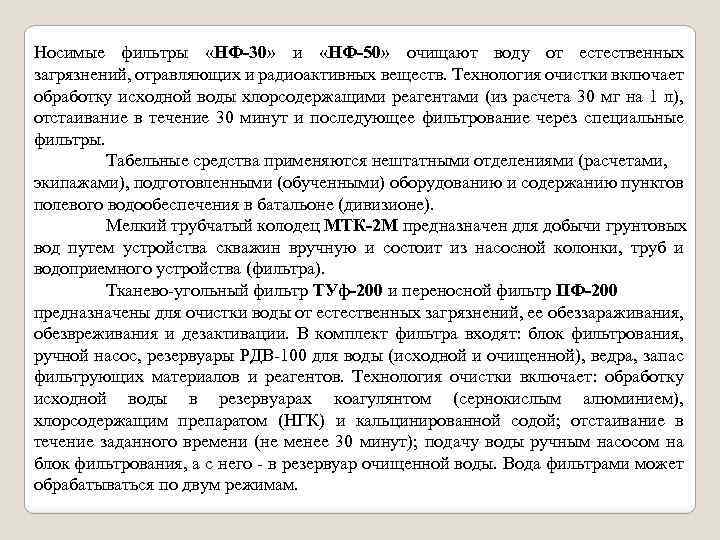

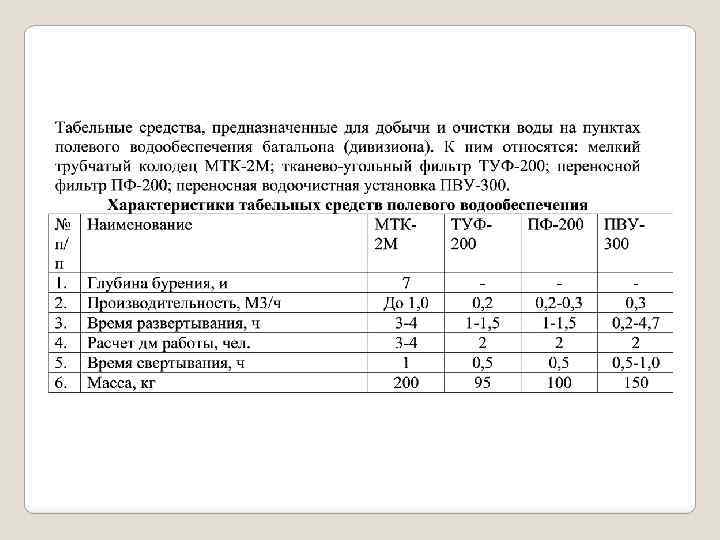

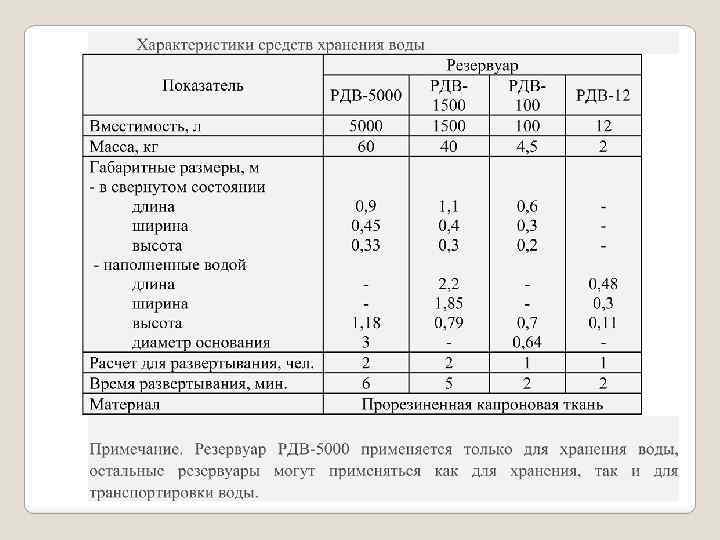

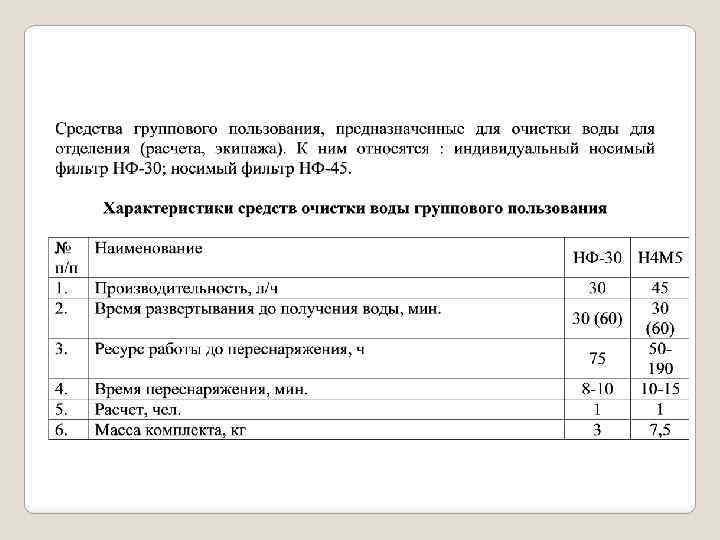

Носимые фильтры «НФ-30» и «НФ-50» очищают воду от естественных загрязнений, отравляющих и радиоактивных веществ. Технология очистки включает обработку исходной воды хлорсодержащими реагентами (из расчета 30 мг на 1 л), отстаивание в течение 30 минут и последующее фильтрование через специальные фильтры. Табельные средства применяются нештатными отделениями (расчетами, экипажами), подготовленными (обученными) оборудованию и содержанию пунктов полевого водообеспечения в батальоне (дивизионе). Мелкий трубчатый колодец МТК-2 М предназначен для добычи грунтовых вод путем устройства скважин вручную и состоит из насосной колонки, труб и водоприемного устройства (фильтра). Тканево-угольный фильтр ТУф-200 и переносной фильтр ПФ-200 предназначены для очистки воды от естественных загрязнений, ее обеззараживания, обезвреживания и дезактивации. В комплект фильтра входят: блок фильтрования, ручной насос, резервуары РДВ-100 для воды (исходной и очищенной), ведра, запас фильтрующих материалов и реагентов. Технология очистки включает: обработку исходной воды в резервуарах коагулянтом (сернокислым алюминием), хлорсодержащим препаратом (НГК) и кальцинированной содой; отстаивание в течение заданного времени (не менее 30 минут); подачу воды ручным насосом на блок фильтрования, а с него - в резервуар очищенной воды. Вода фильтрами может обрабатываться по двум режимам.

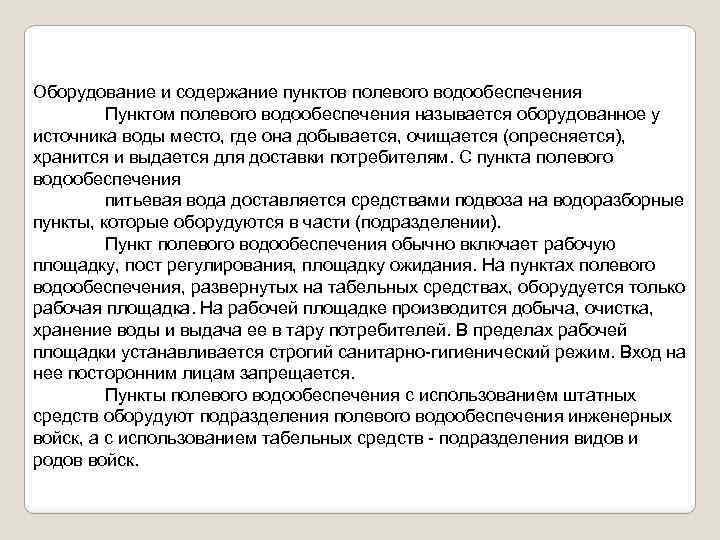

Оборудование и содержание пунктов полевого водообеспечения Пунктом полевого водообеспечения называется оборудованное у источника воды место, где она добывается, очищается (опресняется), хранится и выдается для доставки потребителям. С пункта полевого водообеспечения питьевая вода доставляется средствами подвоза на водоразборные пункты, которые оборудуются в части (подразделении). Пункт полевого водообеспечения обычно включает рабочую площадку, пост регулирования, площадку ожидания. На пунктах полевого водообеспечения, развернутых на табельных средствах, оборудуется только рабочая площадка. На рабочей площадке производится добыча, очистка, хранение воды и выдача ее в тару потребителей. В пределах рабочей площадки устанавливается строгий санитарно-гигиенический режим. Вход на нее посторонним лицам запрещается. Пункты полевого водообеспечения с использованием штатных средств оборудуют подразделения полевого водообеспечения инженерных войск, а с использованием табельных средств - подразделения видов и родов войск.
