Факультет військової підготовки Кафедра ВТП 1 Предмет:

Факультет військової підготовки Кафедра ВТП 1

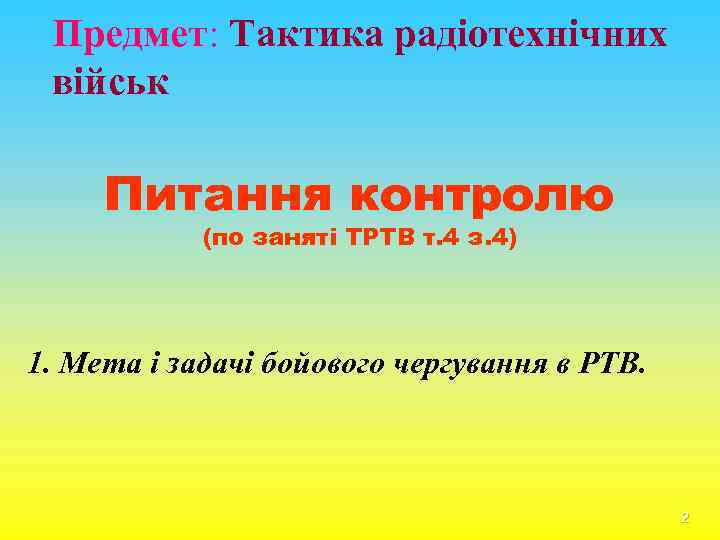

Предмет: Тактика радіотехнічних військ Питання контролю (по заняті ТРТВ т. 4 з. 4) 1. Мета і задачі бойового чергування в РТВ. 2

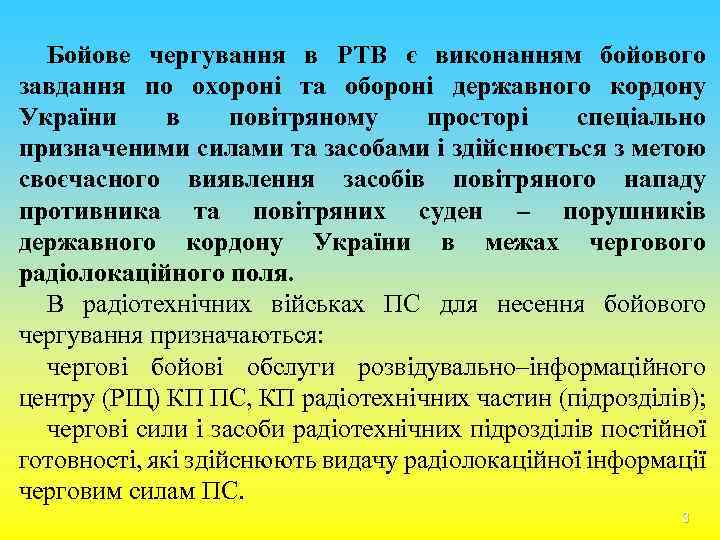

Бойове чергування в РТВ є виконанням бойового завдання по охороні та обороні державного кордону України в повітряному просторі спеціально призначеними силами та засобами і здійснюється з метою своєчасного виявлення засобів повітряного нападу противника та повітряних суден – порушників державного кордону України в межах чергового радіолокаційного поля. В радіотехнічних військах ПС для несення бойового чергування призначаються: чергові бойові обслуги розвідувально–інформаційного центру (РІЦ) КП ПС, КП радіотехнічних частин (підрозділів); чергові сили і засоби радіотехнічних підрозділів постійної готовності, які здійснюють видачу радіолокаційної інформації черговим силам ПС. 3

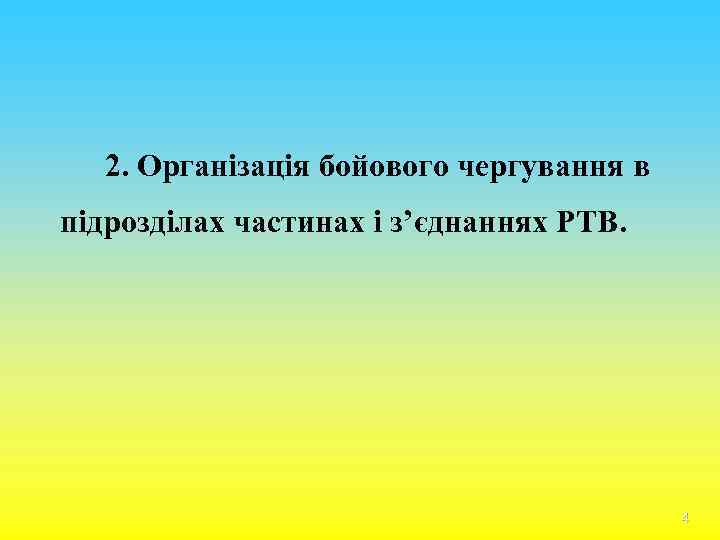

2. Організація бойового чергування в підрозділах частинах і з’єднаннях РТВ. 4

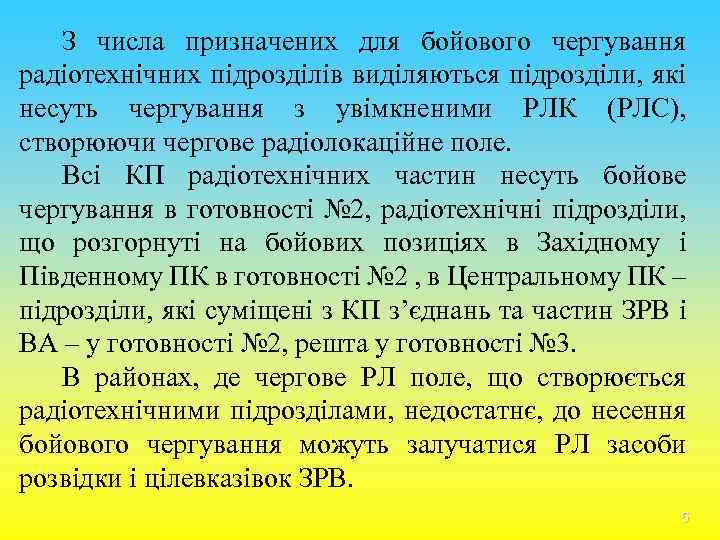

З числа призначених для бойового чергування радіотехнічних підрозділів виділяються підрозділи, які несуть чергування з увімкненими РЛК (РЛС), створюючи чергове радіолокаційне поле. Всі КП радіотехнічних частин несуть бойове чергування в готовності № 2, радіотехнічні підрозділи, що розгорнуті на бойових позиціях в Західному і Південному ПК в готовності № 2 , в Центральному ПК – підрозділи, які суміщені з КП з’єднань та частин ЗРВ і ВА – у готовності № 2, решта у готовності № 3. В районах, де чергове РЛ поле, що створюється радіотехнічними підрозділами, недостатнє, до несення бойового чергування можуть залучатися РЛ засоби розвідки і цілевказівок ЗРВ. 5

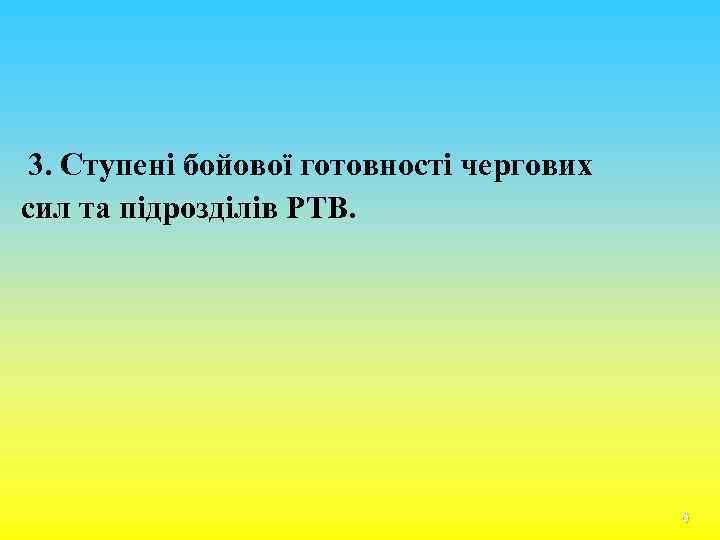

3. Ступені бойової готовності чергових сил та підрозділів РТВ. 6

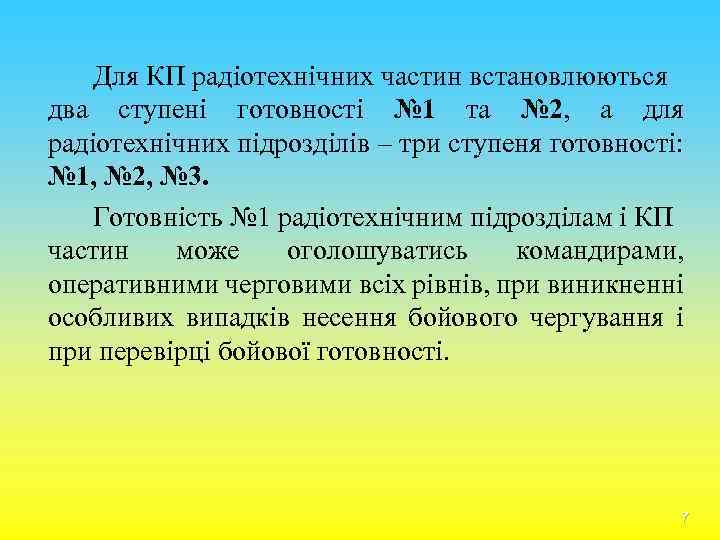

Для КП радіотехнічних частин встановлюються два ступені готовності № 1 та № 2, а для радіотехнічних підрозділів – три ступеня готовності: № 1, № 2, № 3. Готовність № 1 радіотехнічним підрозділам і КП частин може оголошуватись командирами, оперативними черговими всіх рівнів, при виникненні особливих випадків несення бойового чергування і при перевірці бойової готовності. 7

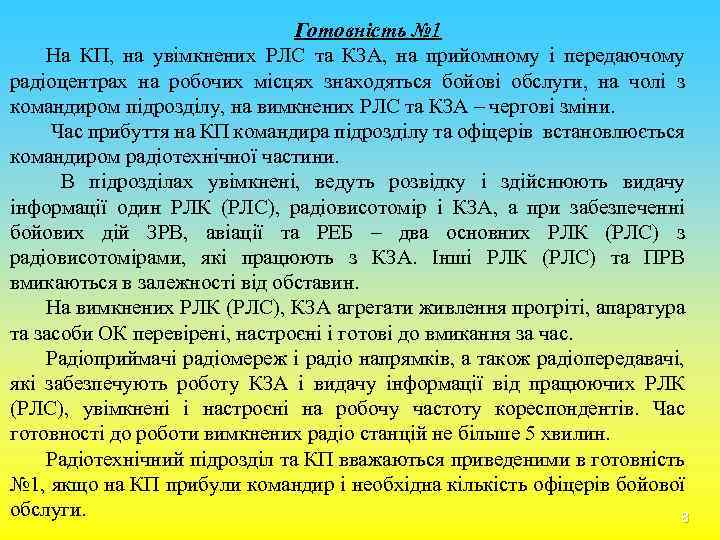

Готовність № 1 На КП, на увімкнених РЛС та КЗА, на прийомному і передаючому радіоцентрах на робочих місцях знаходяться бойові обслуги, на чолі з командиром підрозділу, на вимкнених РЛС та КЗА – чергові зміни. Час прибуття на КП командира підрозділу та офіцерів встановлюється командиром радіотехнічної частини. В підрозділах увімкнені, ведуть розвідку і здійснюють видачу інформації один РЛК (РЛС), радіовисотомір і КЗА, а при забезпеченні бойових дій ЗРВ, авіації та РЕБ – два основних РЛК (РЛС) з радіовисотомірами, які працюють з КЗА. Інші РЛК (РЛС) та ПРВ вмикаються в залежності від обставин. На вимкнених РЛК (РЛС), КЗА агрегати живлення прогріті, апаратура та засоби ОК перевірені, настроєні і готові до вмикання за час. Радіоприймачі радіомереж і радіо напрямків, а також радіопередавачі, які забезпечують роботу КЗА і видачу інформації від працюючих РЛК (РЛС), увімкнені і настроєні на робочу частоту кореспондентів. Час готовності до роботи вимкнених радіо станцій не більше 5 хвилин. Радіотехнічний підрозділ та КП вважаються приведеними в готовність № 1, якщо на КП прибули командир і необхідна кількість офіцерів бойової обслуги. 8

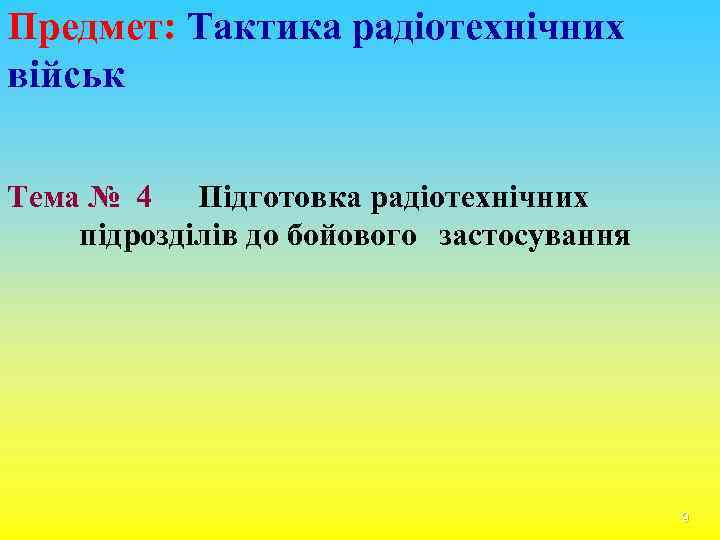

Предмет: Тактика радіотехнічних військ Тема № 4 Підготовка радіотехнічних підрозділів до бойового застосування 9

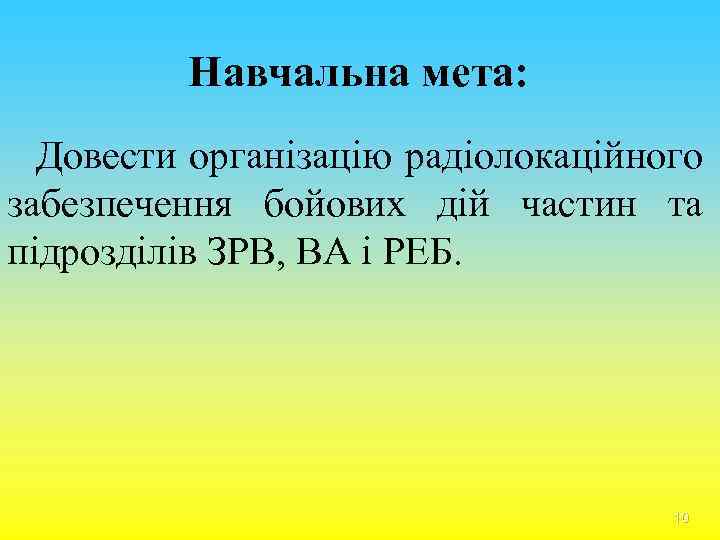

Навчальна мета: Довести організацію радіолокаційного забезпечення бойових дій частин та підрозділів ЗРВ, ВА і РЕБ. 10

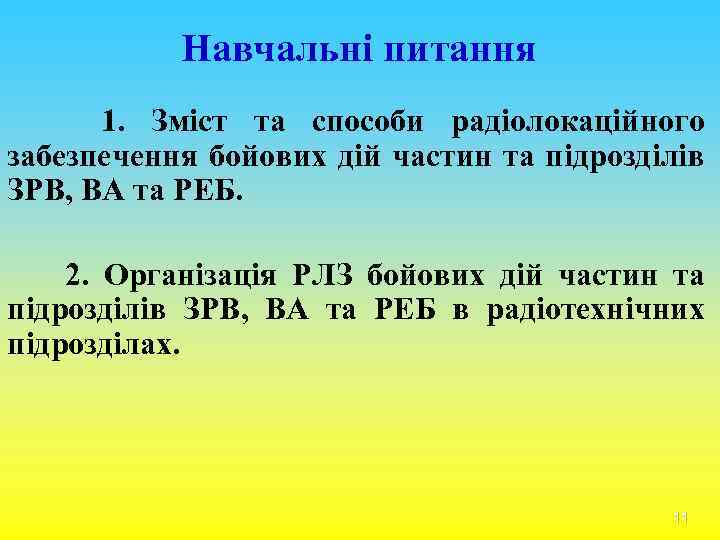

Навчальні питання 1. Зміст та способи радіолокаційного забезпечення бойових дій частин та підрозділів ЗРВ, ВА та РЕБ. 2. Організація РЛЗ бойових дій частин та підрозділів ЗРВ, ВА та РЕБ в радіотехнічних підрозділах. 11

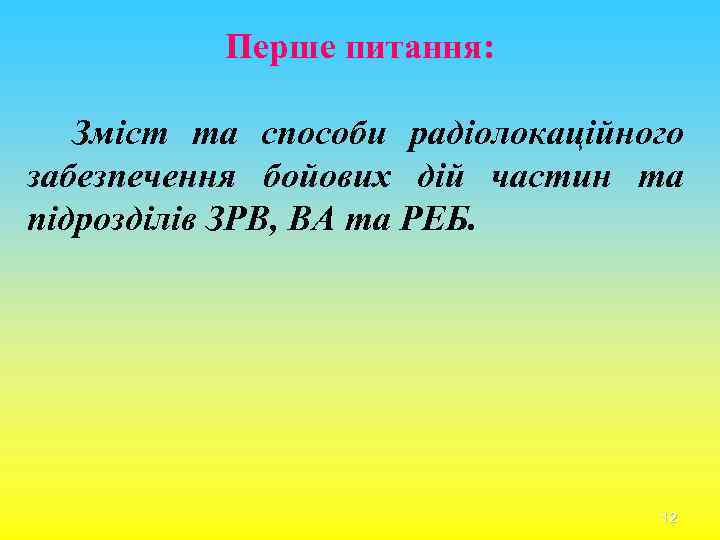

Перше питання: Зміст та способи радіолокаційного забезпечення бойових дій частин та підрозділів ЗРВ, ВА та РЕБ. 12

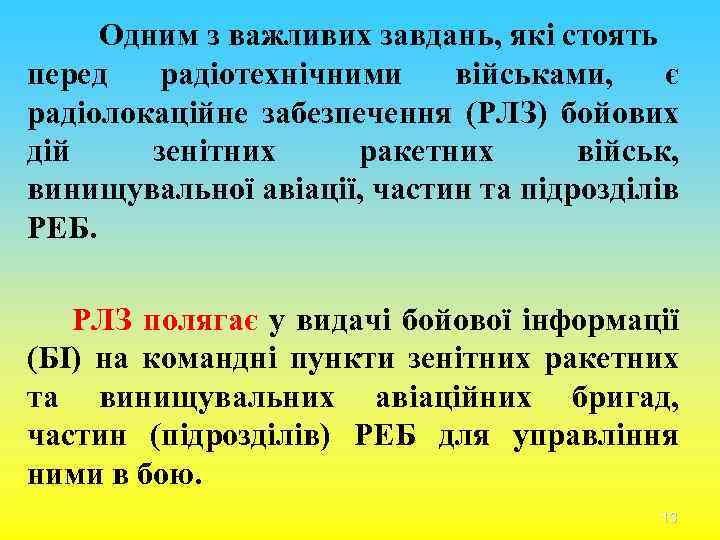

Одним з важливих завдань, які стоять перед радіотехнічними військами, є радіолокаційне забезпечення (РЛЗ) бойових дій зенітних ракетних військ, винищувальної авіації, частин та підрозділів РЕБ. РЛЗ полягає у видачі бойової інформації (БІ) на командні пункти зенітних ракетних та винищувальних авіаційних бригад, частин (підрозділів) РЕБ для управління ними в бою. 13

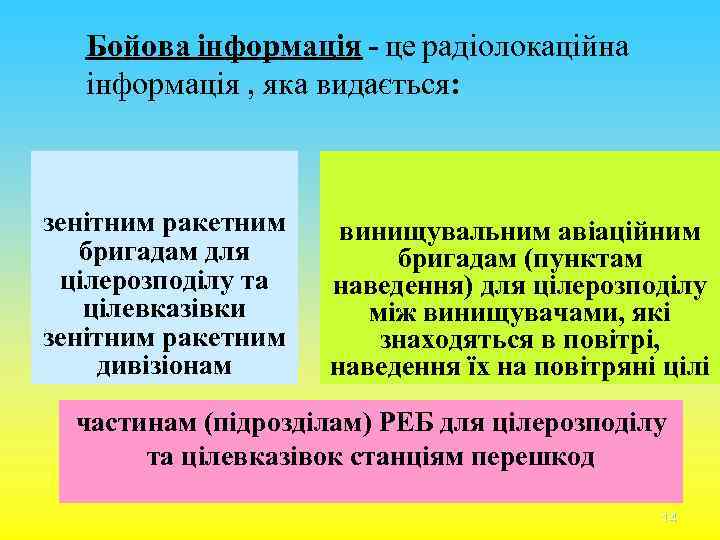

Бойова інформація - це радіолокаційна інформація , яка видається: зенітним ракетним бригадам для цілерозподілу та цілевказівки зенітним ракетним дивізіонам винищувальним авіаційним бригадам (пунктам наведення) для цілерозподілу між винищувачами, які знаходяться в повітрі, наведення їх на повітряні цілі частинам (підрозділам) РЕБ для цілерозподілу та цілевказівок станціям перешкод 14

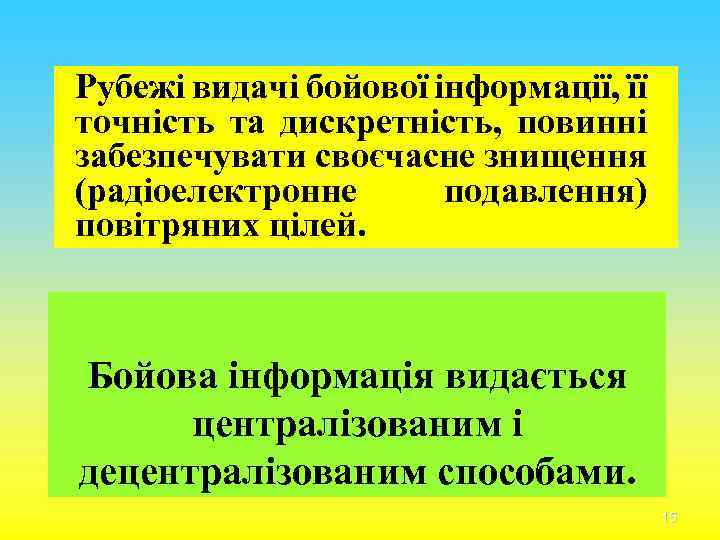

Рубежі видачі бойової інформації, її точність та дискретність, повинні забезпечувати своєчасне знищення (радіоелектронне подавлення) повітряних цілей. Бойова інформація видається централізованим і децентралізованим способами. 15

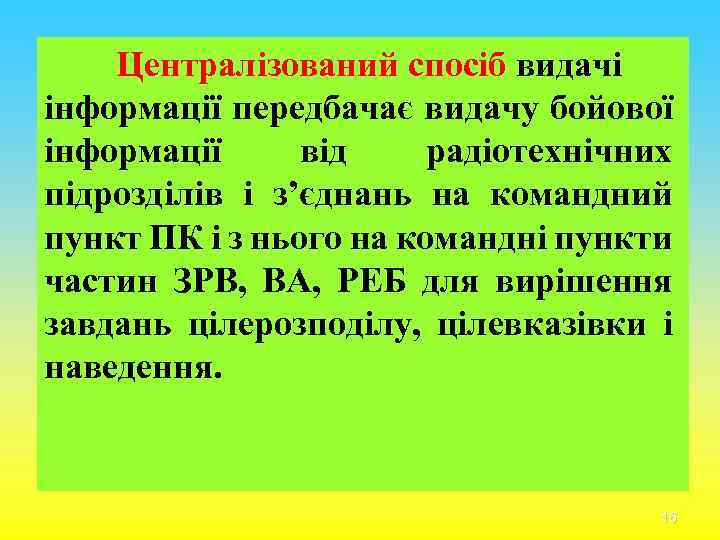

Централізований спосіб видачі інформації передбачає видачу бойової інформації від радіотехнічних підрозділів і з’єднань на командний пункт ПК і з нього на командні пункти частин ЗРВ, ВА, РЕБ для вирішення завдань цілерозподілу, цілевказівки і наведення. 16

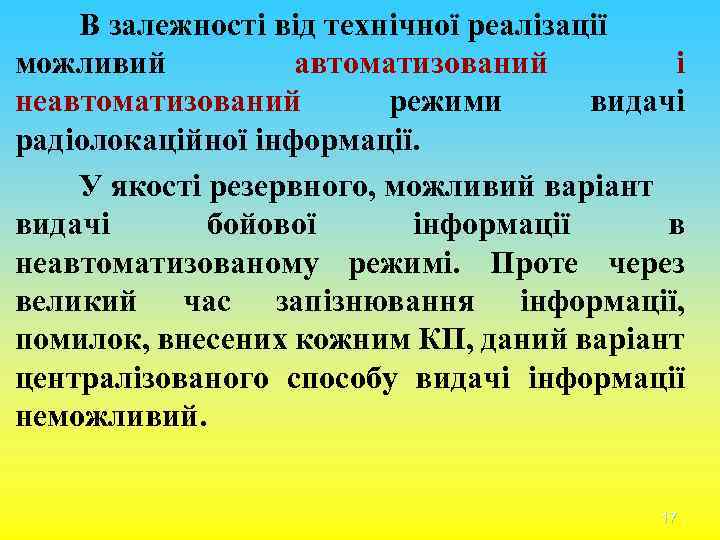

В залежності від технічної реалізації можливий автоматизований і неавтоматизований режими видачі радіолокаційної інформації. У якості резервного, можливий варіант видачі бойової інформації в неавтоматизованому режимі. Проте через великий час запізнювання інформації, помилок, внесених кожним КП, даний варіант централізованого способу видачі інформації неможливий. 17

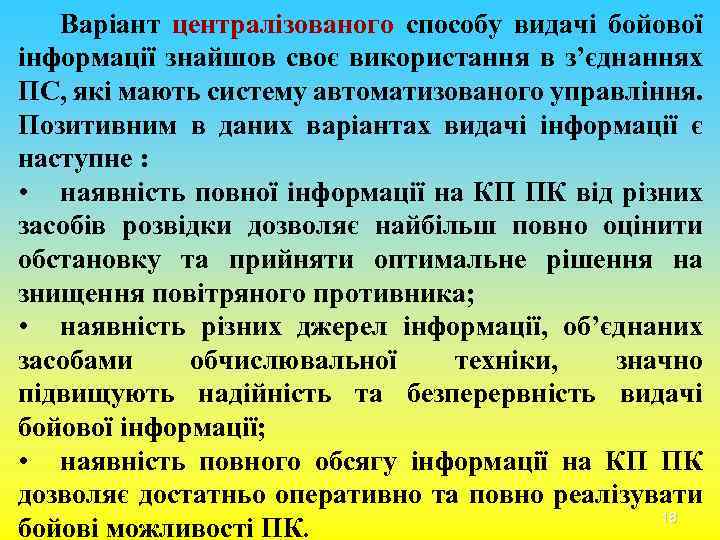

Варіант централізованого способу видачі бойової інформації знайшов своє використання в з’єднаннях ПС, які мають систему автоматизованого управління. Позитивним в даних варіантах видачі інформації є наступне : • наявність повної інформації на КП ПК від різних засобів розвідки дозволяє найбільш повно оцінити обстановку та прийняти оптимальне рішення на знищення повітряного противника; • наявність різних джерел інформації, об’єднаних засобами обчислювальної техніки, значно підвищують надійність та безперервність видачі бойової інформації; • наявність повного обсягу інформації на КП ПК дозволяє достатньо оперативно та повно реалізувати 18 бойові можливості ПК.

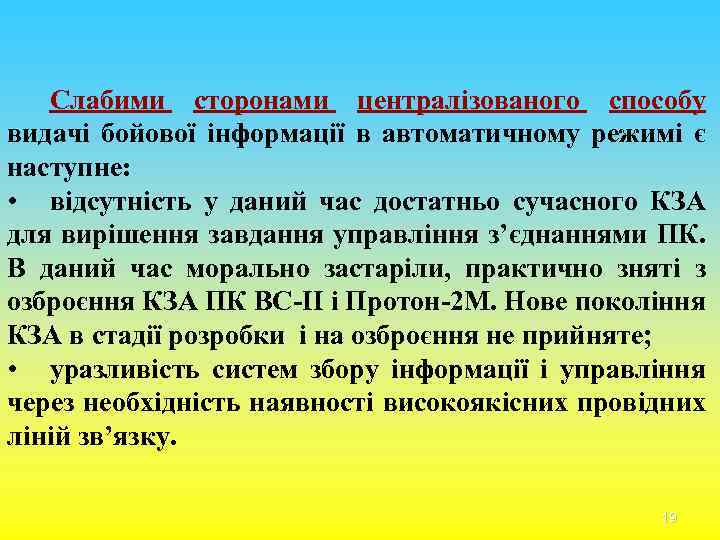

Слабими сторонами централізованого способу видачі бойової інформації в автоматичному режимі є наступне: • відсутність у даний час достатньо сучасного КЗА для вирішення завдання управління з’єднаннями ПК. В даний час морально застаріли, практично зняті з озброєння КЗА ПК ВС-ІІ і Протон-2 М. Нове покоління КЗА в стадії розробки і на озброєння не прийняте; • уразливість систем збору інформації і управління через необхідність наявності високоякісних провідних ліній зв’язку. 19

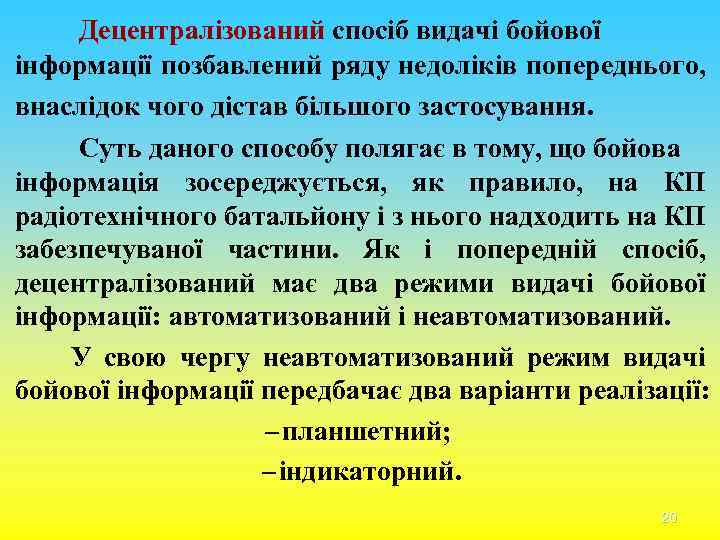

Децентралізований спосіб видачі бойової інформації позбавлений ряду недоліків попереднього, внаслідок чого дістав більшого застосування. Суть даного способу полягає в тому, що бойова інформація зосереджується, як правило, на КП радіотехнічного батальйону і з нього надходить на КП забезпечуваної частини. Як і попередній спосіб, децентралізований має два режими видачі бойової інформації: автоматизований і неавтоматизований. У свою чергу неавтоматизований режим видачі бойової інформації передбачає два варіанти реалізації: −планшетний; −індикаторний. 20

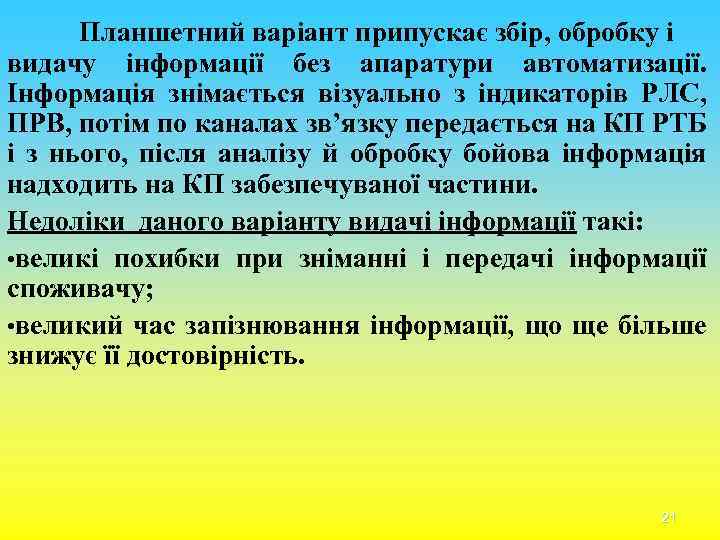

Планшетний варіант припускає збір, обробку і видачу інформації без апаратури автоматизації. Інформація знімається візуально з індикаторів РЛС, ПРВ, потім по каналах зв’язку передається на КП РТБ і з нього, після аналізу й обробку бойова інформація надходить на КП забезпечуваної частини. Недоліки даного варіанту видачі інформації такі: • великі похибки при зніманні і передачі інформації споживачу; • великий час запізнювання інформації, що ще більше знижує її достовірність. 21

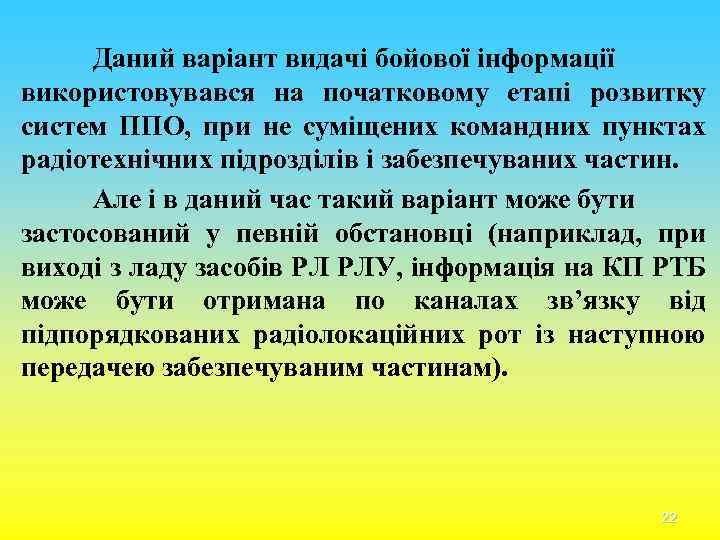

Даний варіант видачі бойової інформації використовувався на початковому етапі розвитку систем ППО, при не суміщених командних пунктах радіотехнічних підрозділів і забезпечуваних частин. Але і в даний час такий варіант може бути застосований у певній обстановці (наприклад, при виході з ладу засобів РЛ РЛУ, інформація на КП РТБ може бути отримана по каналах зв’язку від підпорядкованих радіолокаційних рот із наступною передачею забезпечуваним частинам). 22

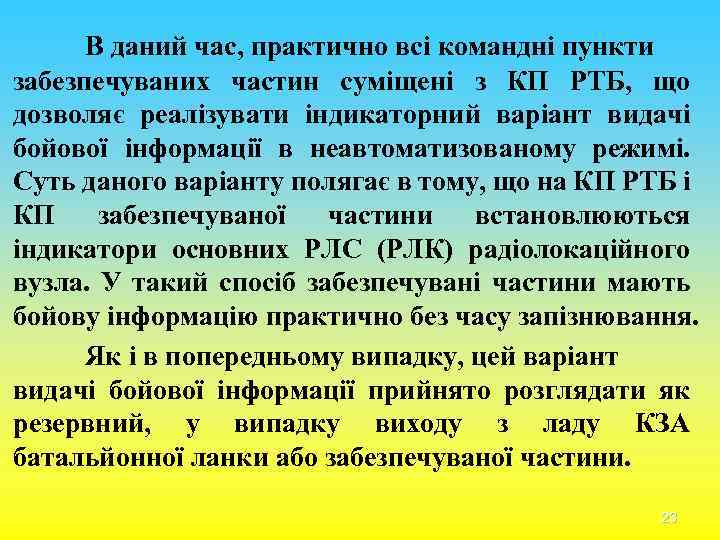

В даний час, практично всі командні пункти забезпечуваних частин суміщені з КП РТБ, що дозволяє реалізувати індикаторний варіант видачі бойової інформації в неавтоматизованому режимі. Суть даного варіанту полягає в тому, що на КП РТБ і КП забезпечуваної частини встановлюються індикатори основних РЛС (РЛК) радіолокаційного вузла. У такий спосіб забезпечувані частини мають бойову інформацію практично без часу запізнювання. Як і в попередньому випадку, цей варіант видачі бойової інформації прийнято розглядати як резервний, у випадку виходу з ладу КЗА батальйонної ланки або забезпечуваної частини. 23

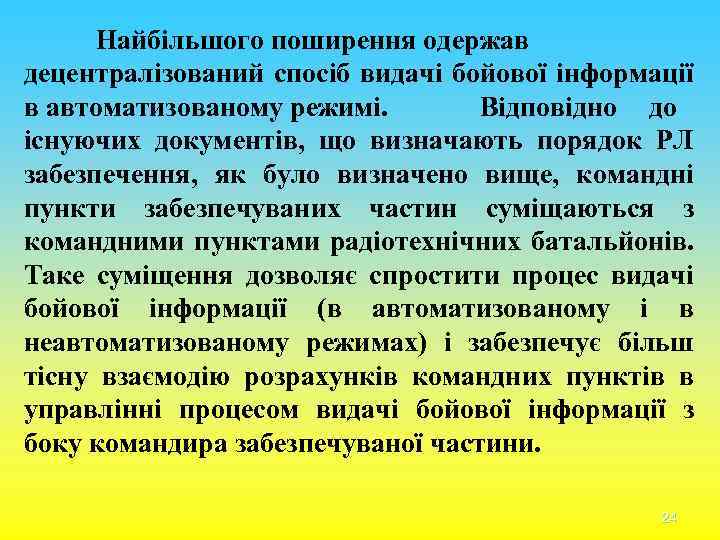

Найбільшого поширення одержав децентралізований спосіб видачі бойової інформації в автоматизованому режимі. Відповідно до існуючих документів, що визначають порядок РЛ забезпечення, як було визначено вище, командні пункти забезпечуваних частин суміщаються з командними пунктами радіотехнічних батальйонів. Таке суміщення дозволяє спростити процес видачі бойової інформації (в автоматизованому і в неавтоматизованому режимах) і забезпечує більш тісну взаємодію розрахунків командних пунктів в управлінні процесом видачі бойової інформації з боку командира забезпечуваної частини. 24

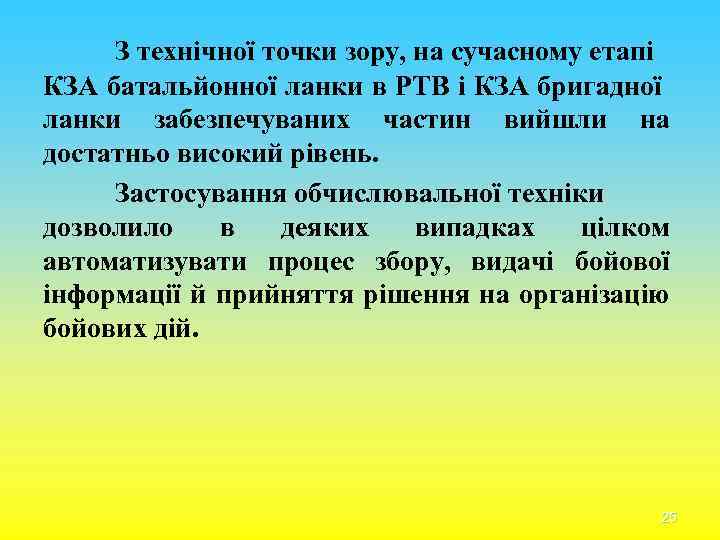

З технічної точки зору, на сучасному етапі КЗА батальйонної ланки в РТВ і КЗА бригадної ланки забезпечуваних частин вийшли на достатньо високий рівень. Застосування обчислювальної техніки дозволило в деяких випадках цілком автоматизувати процес збору, видачі бойової інформації й прийняття рішення на організацію бойових дій. 25

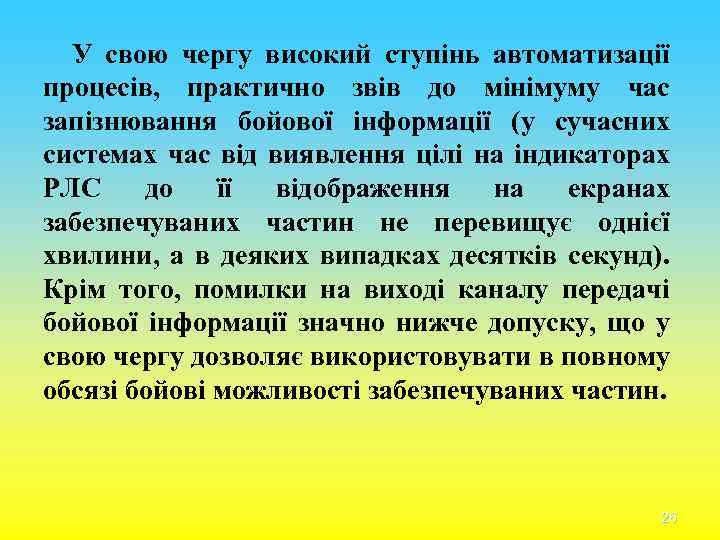

У свою чергу високий ступінь автоматизації процесів, практично звів до мінімуму час запізнювання бойової інформації (у сучасних системах час від виявлення цілі на індикаторах РЛС до її відображення на екранах забезпечуваних частин не перевищує однієї хвилини, а в деяких випадках десятків секунд). Крім того, помилки на виході каналу передачі бойової інформації значно нижче допуску, що у свою чергу дозволяє використовувати в повному обсязі бойові можливості забезпечуваних частин. 26

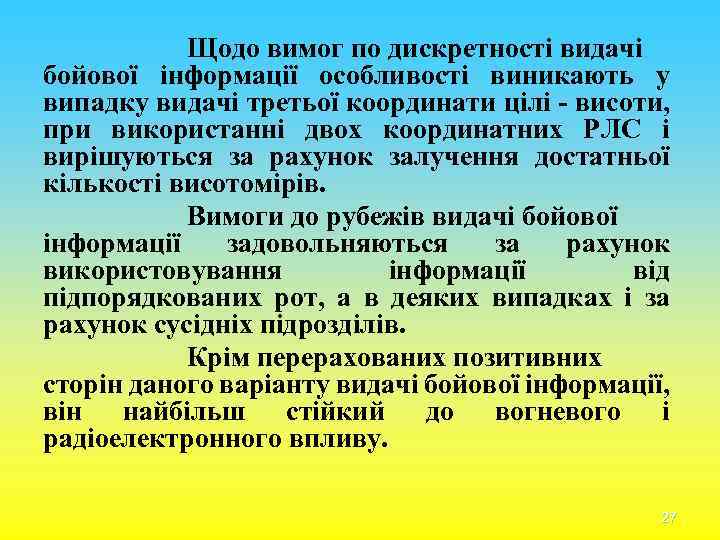

Щодо вимог по дискретності видачі бойової інформації особливості виникають у випадку видачі третьої координати цілі - висоти, при використанні двох координатних РЛС і вирішуються за рахунок залучення достатньої кількості висотомірів. Вимоги до рубежів видачі бойової інформації задовольняються за рахунок використовування інформації від підпорядкованих рот, а в деяких випадках і за рахунок сусідніх підрозділів. Крім перерахованих позитивних сторін даного варіанту видачі бойової інформації, він найбільш стійкий до вогневого і радіоелектронного впливу. 27

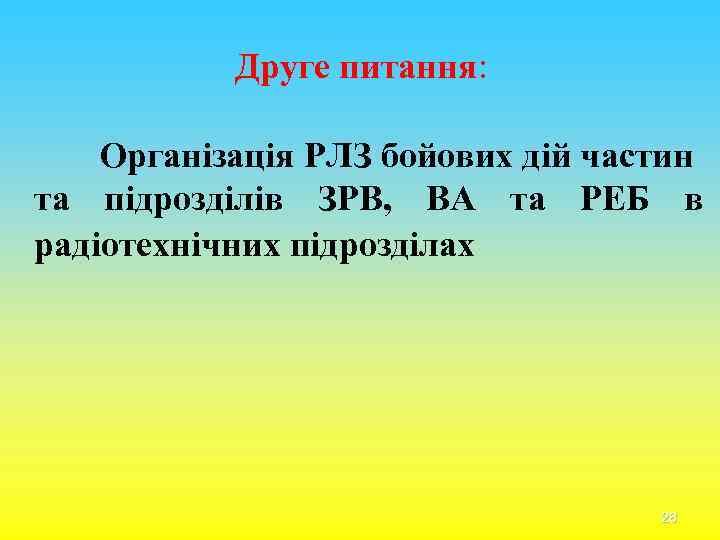

Друге питання: Організація РЛЗ бойових дій частин та підрозділів ЗРВ, ВА та РЕБ в радіотехнічних підрозділах 28

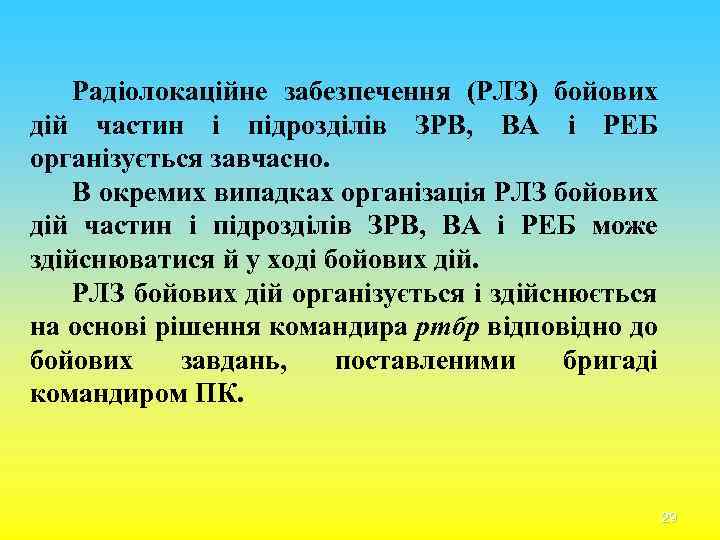

Радіолокаційне забезпечення (РЛЗ) бойових дій частин і підрозділів ЗРВ, ВА і РЕБ організується завчасно. В окремих випадках організація РЛЗ бойових дій частин і підрозділів ЗРВ, ВА і РЕБ може здійснюватися й у ході бойових дій. РЛЗ бойових дій організується і здійснюється на основі рішення командира ртбр відповідно до бойових завдань, поставленими бригаді командиром ПК. 29

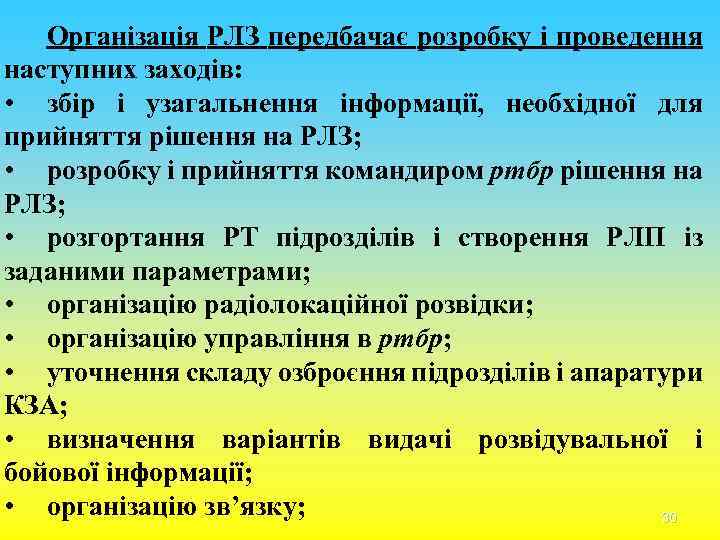

Організація РЛЗ передбачає розробку і проведення наступних заходів: • збір і узагальнення інформації, необхідної для прийняття рішення на РЛЗ; • розробку і прийняття командиром ртбр рішення на РЛЗ; • розгортання РТ підрозділів і створення РЛП із заданими параметрами; • організацію радіолокаційної розвідки; • організацію управління в ртбр; • уточнення складу озброєння підрозділів і апаратури КЗА; • визначення варіантів видачі розвідувальної і бойової інформації; • організацію зв’язку; 30

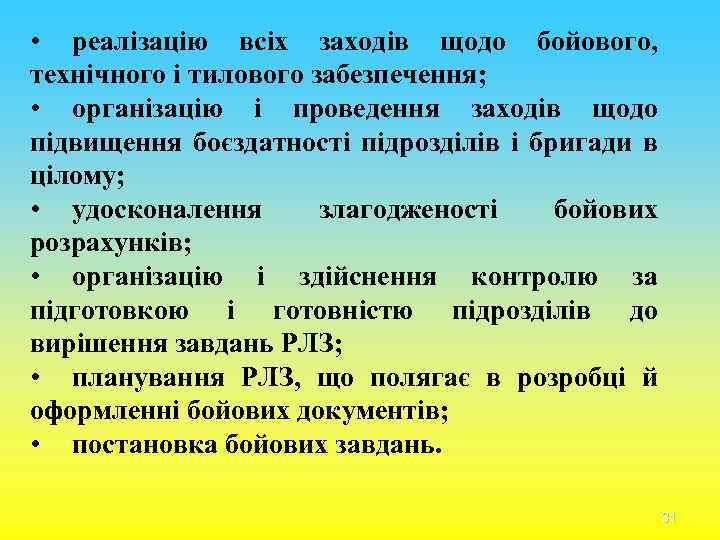

• реалізацію всіх заходів щодо бойового, технічного і тилового забезпечення; • організацію і проведення заходів щодо підвищення боєздатності підрозділів і бригади в цілому; • удосконалення злагодженості бойових розрахунків; • організацію і здійснення контролю за підготовкою і готовністю підрозділів до вирішення завдань РЛЗ; • планування РЛЗ, що полягає в розробці й оформленні бойових документів; • постановка бойових завдань. 31

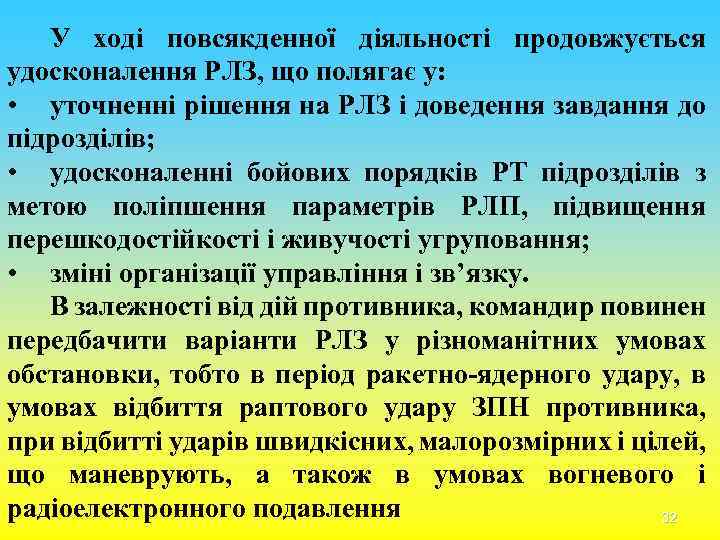

У ході повсякденної діяльності продовжується удосконалення РЛЗ, що полягає у: • уточненні рішення на РЛЗ і доведення завдання до підрозділів; • удосконаленні бойових порядків РТ підрозділів з метою поліпшення параметрів РЛП, підвищення перешкодостійкості і живучості угруповання; • зміні організації управління і зв’язку. В залежності від дій противника, командир повинен передбачити варіанти РЛЗ у різноманітних умовах обстановки, тобто в період ракетно-ядерного удару, в умовах відбиття раптового удару ЗПН противника, при відбитті ударів швидкісних, малорозмірних і цілей, що маневрують, а також в умовах вогневого і радіоелектронного подавлення 32

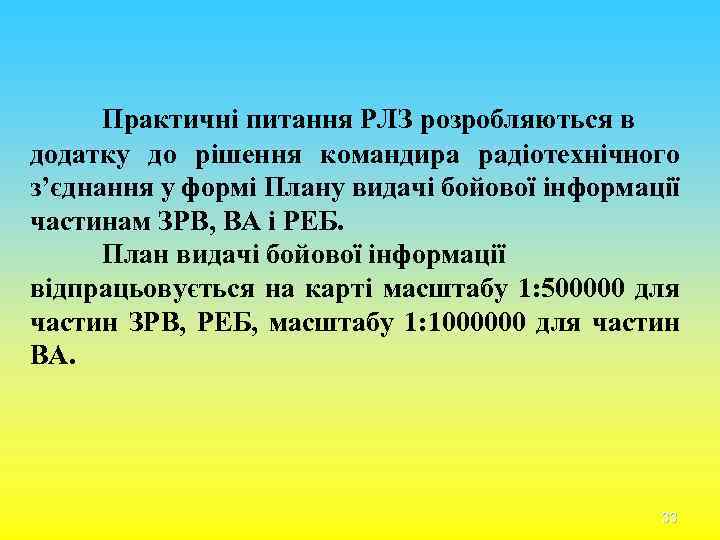

Практичні питання РЛЗ розробляються в додатку до рішення командира радіотехнічного з’єднання у формі Плану видачі бойової інформації частинам ЗРВ, ВА і РЕБ. План видачі бойової інформації відпрацьовується на карті масштабу 1: 500000 для частин ЗРВ, РЕБ, масштабу 1: 1000000 для частин ВА. 33

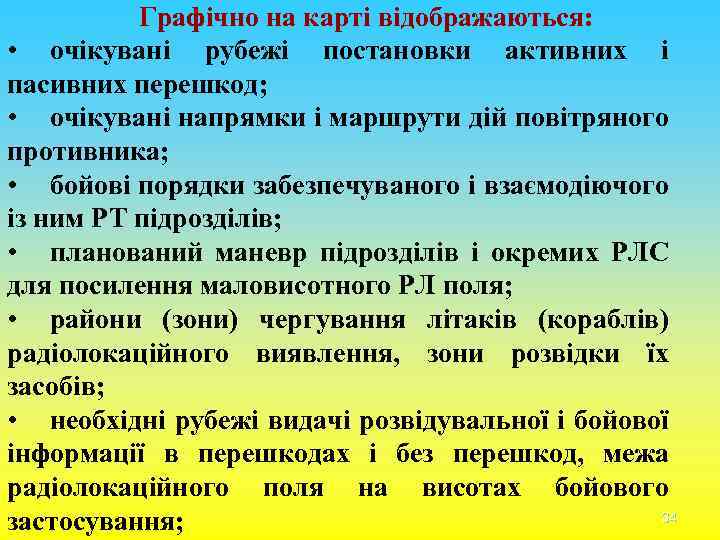

Графічно на карті відображаються: • очікувані рубежі постановки активних і пасивних перешкод; • очікувані напрямки і маршрути дій повітряного противника; • бойові порядки забезпечуваного і взаємодіючого із ним РТ підрозділів; • планований маневр підрозділів і окремих РЛС для посилення маловисотного РЛ поля; • райони (зони) чергування літаків (кораблів) радіолокаційного виявлення, зони розвідки їх засобів; • необхідні рубежі видачі розвідувальної і бойової інформації в перешкодах і без перешкод, межа радіолокаційного поля на висотах бойового 34 застосування;

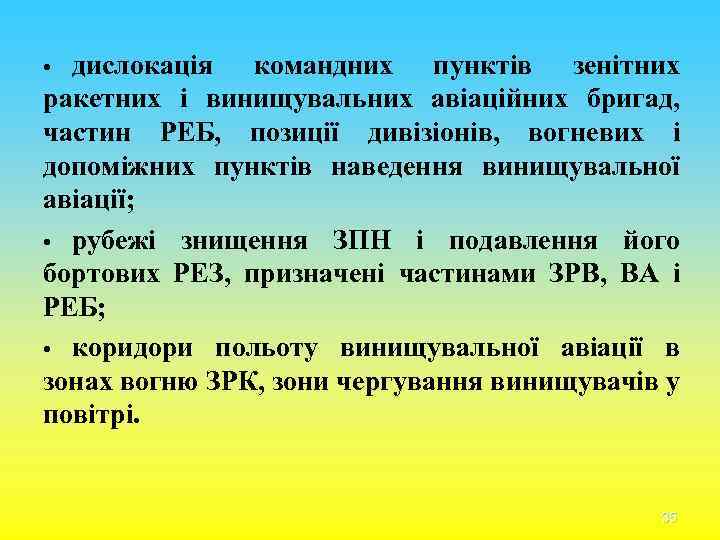

дислокація командних пунктів зенітних ракетних і винищувальних авіаційних бригад, частин РЕБ, позиції дивізіонів, вогневих і допоміжних пунктів наведення винищувальної авіації; • рубежі знищення ЗПН і подавлення його бортових РЕЗ, призначені частинами ЗРВ, ВА і РЕБ; • коридори польоту винищувальної авіації в зонах вогню ЗРК, зони чергування винищувачів у повітрі. • 35

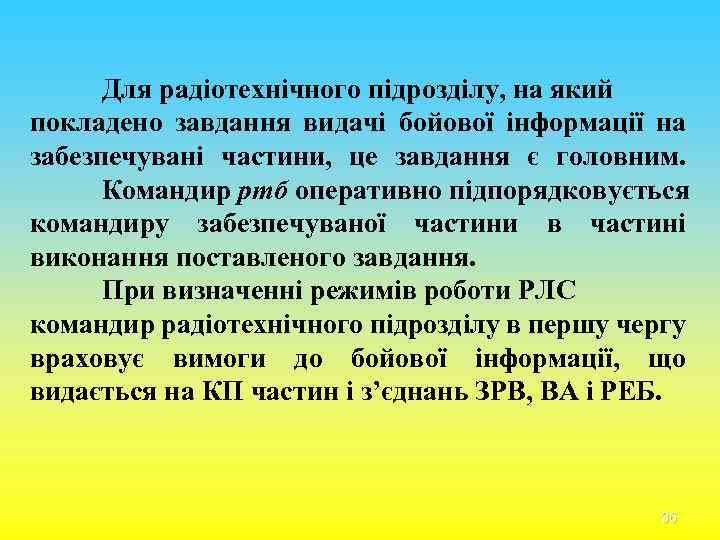

Для радіотехнічного підрозділу, на який покладено завдання видачі бойової інформації на забезпечувані частини, це завдання є головним. Командир ртб оперативно підпорядковується командиру забезпечуваної частини в частині виконання поставленого завдання. При визначенні режимів роботи РЛС командир радіотехнічного підрозділу в першу чергу враховує вимоги до бойової інформації, що видається на КП частин і з’єднань ЗРВ, ВА і РЕБ. 36

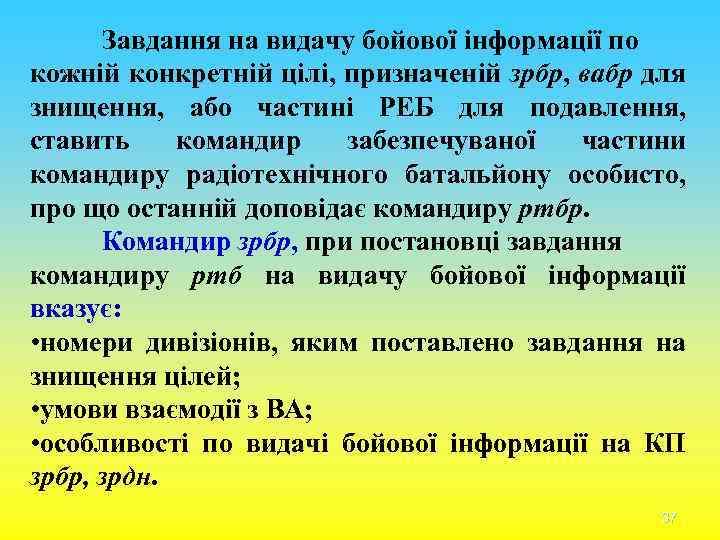

Завдання на видачу бойової інформації по кожній конкретній цілі, призначеній зрбр, вабр для знищення, або частині РЕБ для подавлення, ставить командир забезпечуваної частини командиру радіотехнічного батальйону особисто, про що останній доповідає командиру ртбр. Командир зрбр, при постановці завдання командиру ртб на видачу бойової інформації вказує: • номери дивізіонів, яким поставлено завдання на знищення цілей; • умови взаємодії з ВА; • особливості по видачі бойової інформації на КП зрбр, зрдн. 37

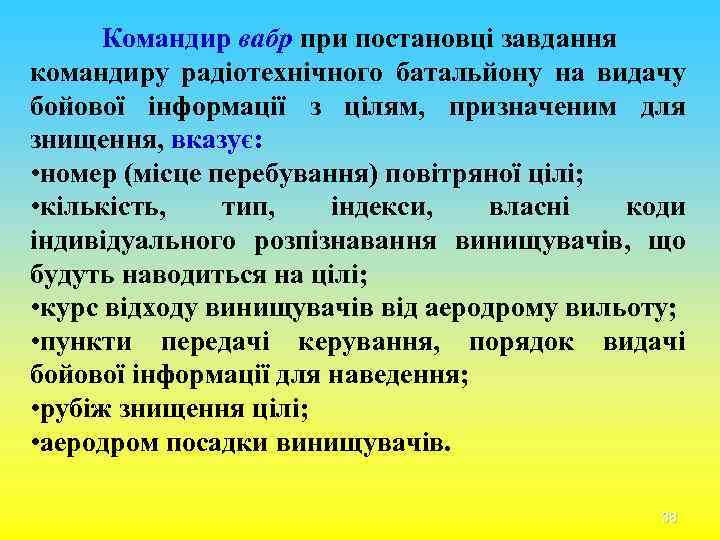

Командир вабр при постановці завдання командиру радіотехнічного батальйону на видачу бойової інформації з цілям, призначеним для знищення, вказує: • номер (місце перебування) повітряної цілі; • кількість, тип, індекси, власні коди індивідуального розпізнавання винищувачів, що будуть наводиться на цілі; • курс відходу винищувачів від аеродрому вильоту; • пункти передачі керування, порядок видачі бойової інформації для наведення; • рубіж знищення цілі; • аеродром посадки винищувачів. 38

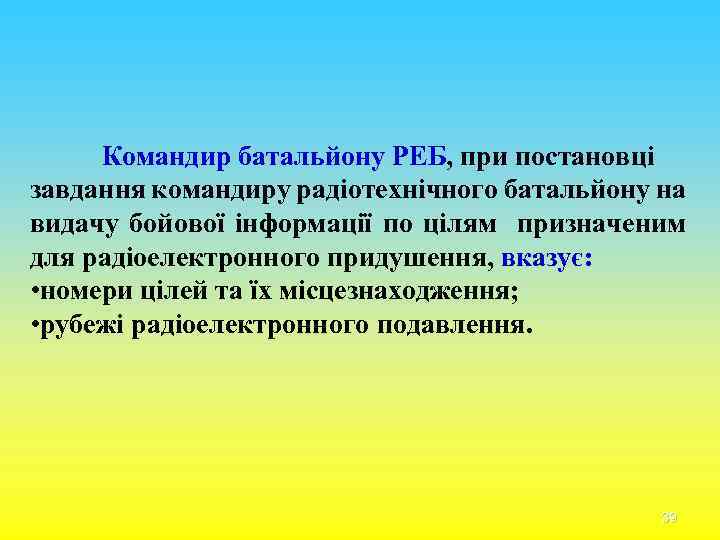

Командир батальйону РЕБ, при постановці завдання командиру радіотехнічного батальйону на видачу бойової інформації по цілям призначеним для радіоелектронного придушення, вказує: • номери цілей та їх місцезнаходження; • рубежі радіоелектронного подавлення. 39

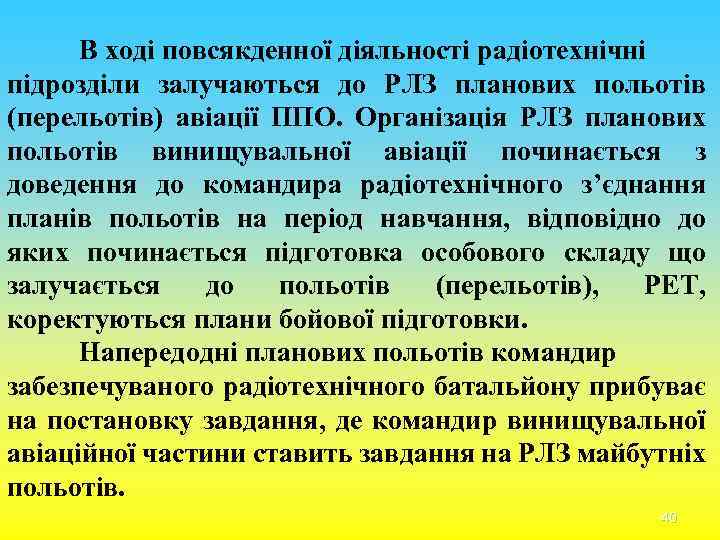

В ході повсякденної діяльності радіотехнічні підрозділи залучаються до РЛЗ планових польотів (перельотів) авіації ППО. Організація РЛЗ планових польотів винищувальної авіації починається з доведення до командира радіотехнічного з’єднання планів польотів на період навчання, відповідно до яких починається підготовка особового складу що залучається до польотів (перельотів), РЕТ, коректуються плани бойової підготовки. Напередодні планових польотів командир забезпечуваного радіотехнічного батальйону прибуває на постановку завдання, де командир винищувальної авіаційної частини ставить завдання на РЛЗ майбутніх польотів. 40

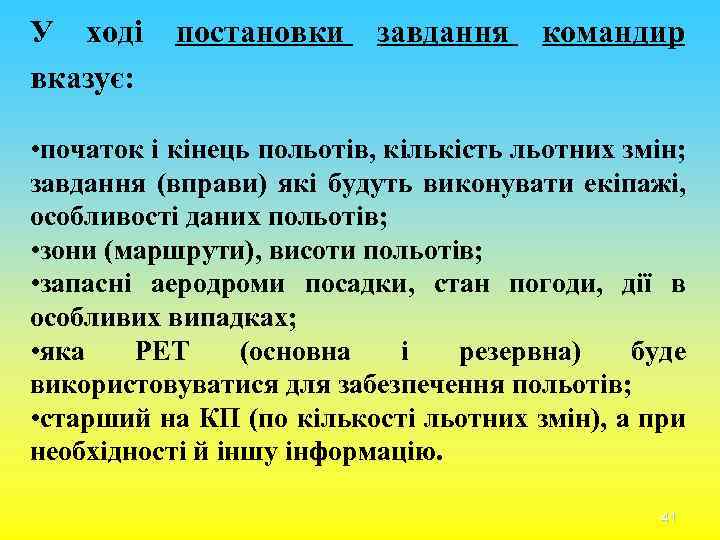

У ході вказує: постановки завдання командир • початок і кінець польотів, кількість льотних змін; завдання (вправи) які будуть виконувати екіпажі, особливості даних польотів; • зони (маршрути), висоти польотів; • запасні аеродроми посадки, стан погоди, дії в особливих випадках; • яка РЕТ (основна і резервна) буде використовуватися для забезпечення польотів; • старший на КП (по кількості льотних змін), а при необхідності й іншу інформацію. 41

Питання РЛЗ ЗРВ, ВА і РЕБ займають основне місце в організації бойової підготовки. Надійність і безперервність видачі БІ на КП забезпечуваних частин досягається: • застосуванням РЛС, спроможних забезпечувати виконання поставленого завдання з найбільшою ефективністю; • одночасним застосуванням РЛС різноманітних типів і частотних діапазонів; • вибором раціональних режимів роботи РЛС; • повним використанням бойових можливостей РЛС, КЗА і засобів зв’язку; • чіткою і злагодженою роботою розрахунків КП радіотехнічних і забезпечуваних підрозділів і частин; • умілим застосуванням систем радіоелектронного 42 розпізнавання і активної відповіді.

Завдання на самостійну підготовку: конспект лекцій Тактика РТВ Довідник з протиповітряної оборони. 43
