ФАКУЛЬТЕТ СТРОИТЕЛЬСТВА И АРХИТЕКТУРЫ КАФЕДРА СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА Фундаменты малоэтажных зданий

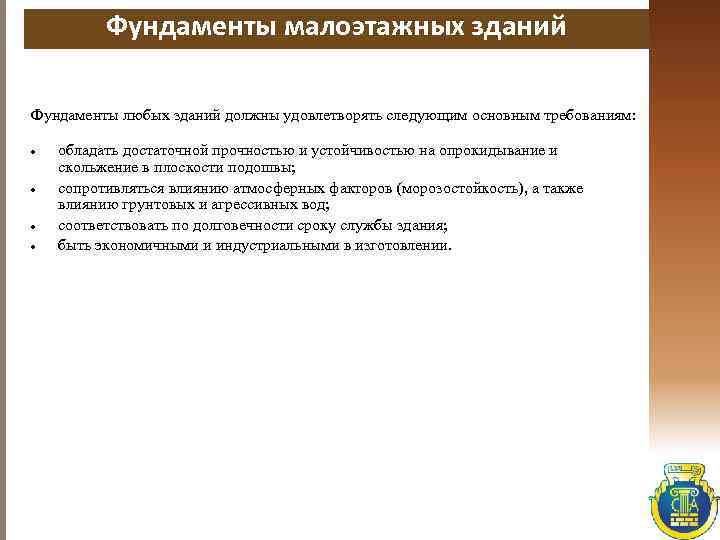

Фундаменты малоэтажных зданий Фундаменты любых зданий должны удовлетворять следующим основным требованиям: обладать достаточной прочностью и устойчивостью на опрокидывание и скольжение в плоскости подошвы; сопротивляться влиянию атмосферных факторов (морозостойкость), а также влиянию грунтовых и агрессивных вод; соответствовать по долговечности сроку службы здания; быть экономичными и индустриальными в изготовлении.

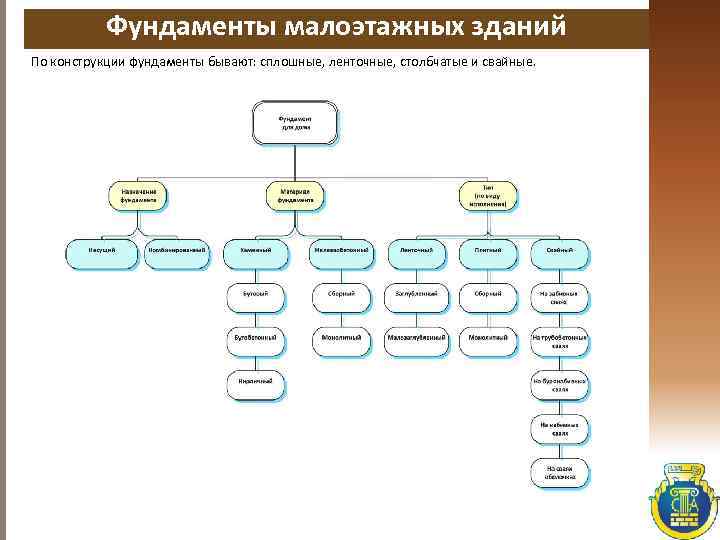

Фундаменты малоэтажных зданий По конструкции фундаменты бывают: сплошные, ленточные, столбчатые и свайные.

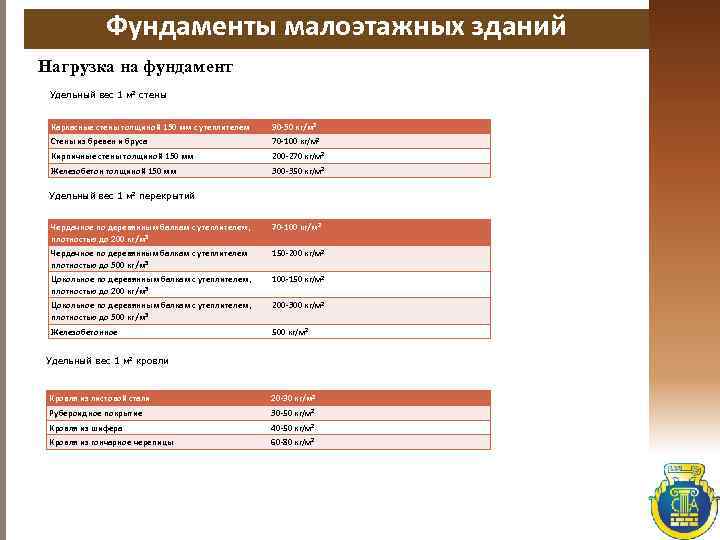

Фундаменты малоэтажных зданий Нагрузка на фундамент Удельный вес 1 м 2 стены Каркасные стены толщиной 150 мм с утеплителем 30 -50 кг/м 2 Стены из бревен и бруса 70 -100 кг/м 2 Кирпичные стены толщиной 150 мм 200 -270 кг/м 2 Железобетон толщиной 150 мм 300 -350 кг/м 2 Удельный вес 1 м 2 перекрытий Чердачное по деревянным балкам с утеплителем, плотностью до 200 кг/м 3 70 -100 кг/м 2 Чердачное по деревянным балкам с утеплителем плотностью до 500 кг/м 3 150 -200 кг/м 2 Цокольное по деревянным балкам с утеплителем, плотностью до 200 кг/м 3 100 -150 кг/м 2 Цокольное по деревянным балкам с утеплителем, плотностью до 500 кг/м 3 200 -300 кг/м 2 Железобетонное 500 кг/м 2 Удельный вес 1 м 2 кровли Кровля из листовой стали 20 -30 кг/м 2 Рубероидное покрытие 30 -50 кг/м 2 Кровля из шифера 40 -50 кг/м 2 Кровля из гончарное черепицы 60 -80 кг/м 2

Фундаменты малоэтажных зданий Помимо постоянной нагрузки, которая создается весом дома, есть временные нагрузки от ветра и снежного покрова. Средний вес снежного покрова приведен в таблице: Для юга России 800 -120 кг/м 2 Для средней полосы России 120 -320 кг/м 2 Для сервера России 320 -560 кг/м 2 При площади кровли 49 м 2 для Кировской области нагрузка от снежного покрова составит 49 м 2 х 320 кг/м 2 = 15680 кг. Прибавляем ее к общей нагрузке на фундамент. Дом Вес стен, кг Цокольное перекрытие, кг Чердачное перекрытие, кг Вес кровли, кг Снежный покров, кг Всего, кг Каркасный 7500 5400 3600 1470 15680 33650 Кирпичный 40500 5400 3600 1470 15680 100300 Железобетонны 52500 18000 3920 15680 108100 Общаяя нагрузка на фундамент Дом Вес дома, кг Вес фундамента, Общий вес, кг кг Площадь, см 2 Нагрузка на грунт, кг/см 2 Каркасный 33650 4290 37940 9420 2, 88 Нагрузка на 1 м. п. стены 1, 12 т Кирпичный 100300 54720 146020 120000 0, 92 4. 867 т Железобетонны 108100 й 54720 162820 120000 1, 26 5. 43 т

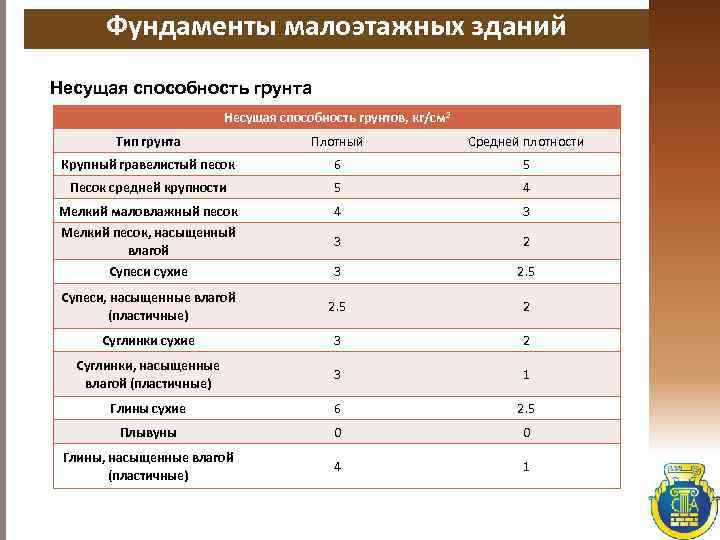

Фундаменты малоэтажных зданий Несущая способность грунта Несущая способность грунтов, кг/см 2 Тип грунта Плотный Средней плотности Крупный гравелистый песок 6 5 Песок средней крупности 5 4 Мелкий маловлажный песок 4 3 Мелкий песок, насыщенный влагой 3 2 Супеси сухие 3 2. 5 Супеси, насыщенные влагой (пластичные) 2. 5 2 Суглинки сухие 3 2 Суглинки, насыщенные влагой (пластичные) 3 1 Глины сухие 6 2. 5 Плывуны 0 0 Глины, насыщенные влагой (пластичные) 4 1

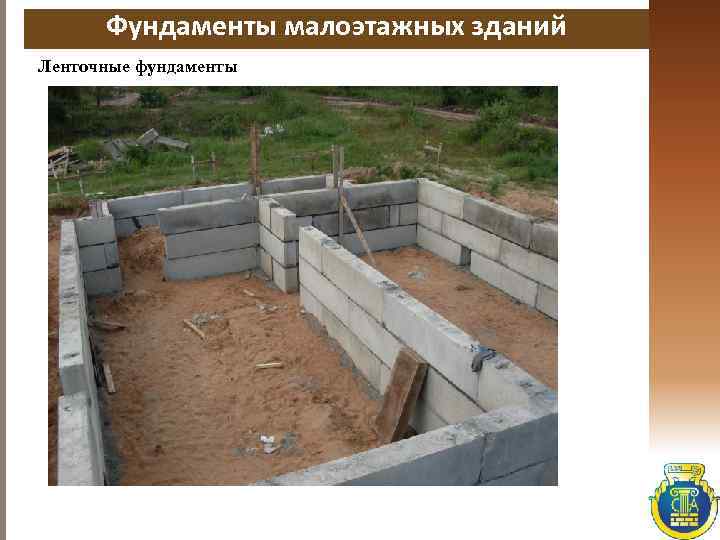

Фундаменты малоэтажных зданий Ленточные фундаменты

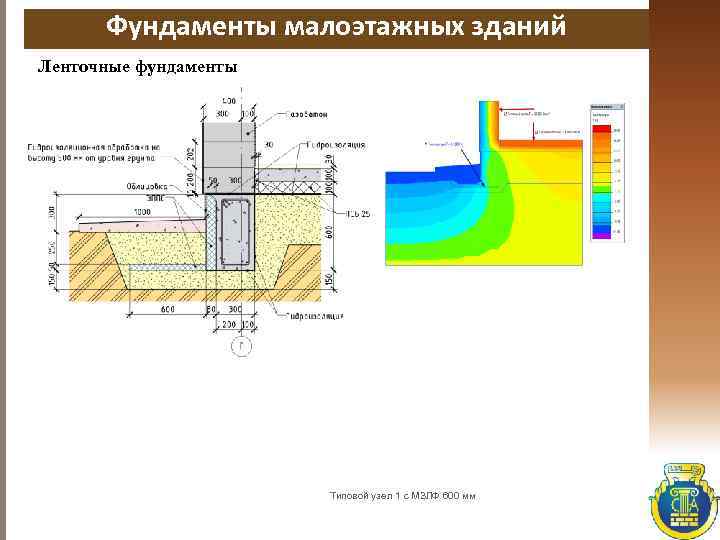

Фундаменты малоэтажных зданий Ленточные фундаменты Типовой узел 1 с МЗЛФ 600 мм

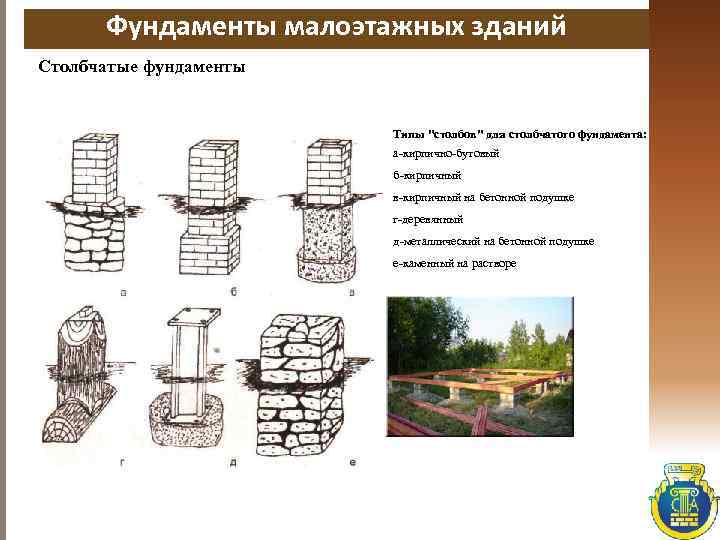

Фундаменты малоэтажных зданий Столбчатые фундаменты Типы "столбов" для столбчатого фундамента: а-кирпично-бутовый б-кирпичный в-кирпичный на бетонной подушке г-деревянный д-металлический на бетонной подушке е-каменный на растворе

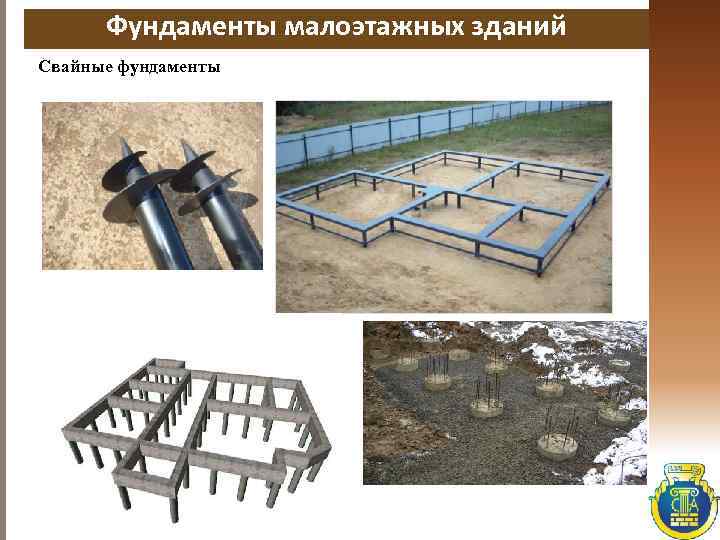

Фундаменты малоэтажных зданий Свайные фундаменты

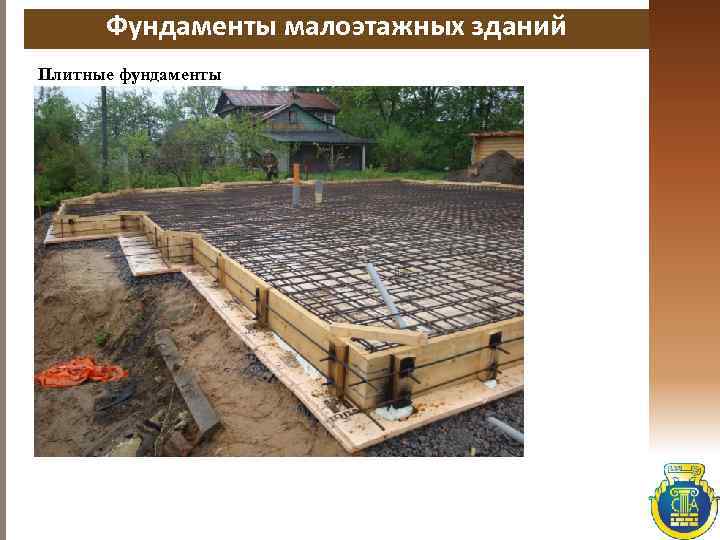

Фундаменты малоэтажных зданий Плитные фундаменты

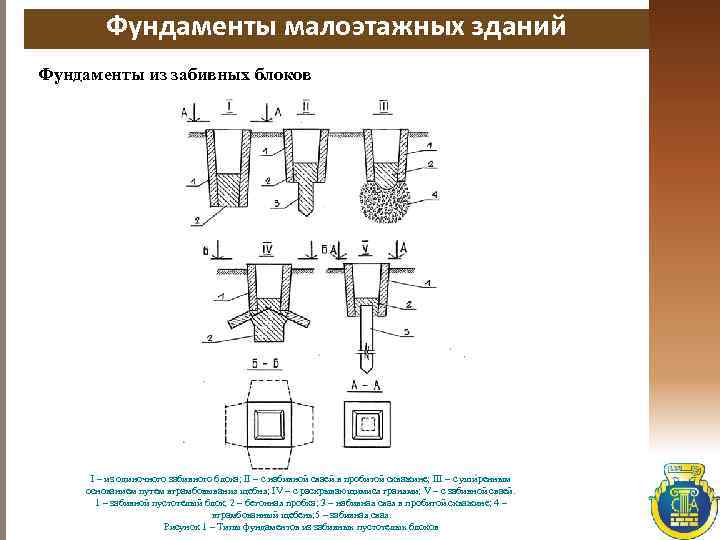

Фундаменты малоэтажных зданий Фундаменты из забивных блоков I – из одиночного забивного блока; II – с набивной сваей в пробитой скважине; III – с уширенным основанием путем втрамбовывания щебня; IV – с раскрывающимися гранями; V – с забивной сваей. 1 – забивной пустотелый блок; 2 – бетонная пробка; 3 – набивная свая в пробитой скважине; 4 – втрамбованный щебень; 5 – забивная свая. Рисунок 1 – Типы фундаментов из забивных пустотелых блоков

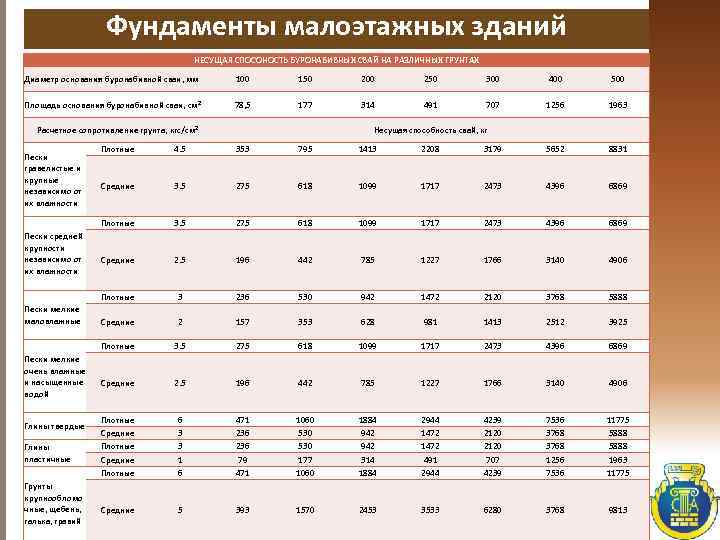

Фундаменты малоэтажных зданий НЕСУЩАЯ СПОСОНОСТЬ БУРОНАБИВНЫХ СВАЙ НА РАЗЛИЧНЫХ ГРУНТАХ Диаметр основания буронабивной сваи, мм 100 150 200 250 300 400 500 Площадь основания буронабивной сваи, см 2 78, 5 177 314 491 707 1256 1963 Расчетное сопротивление грунта, кгс/см 2 Несущая способность свай, кг Пески мелкие очень влажные и насыщенные водой Глины твердые Глины пластичные Грунты крупнообломо чные, щебень, галька, гравий 353 795 1413 2208 3179 5652 8831 Средние 3. 5 275 618 1099 1717 2473 4396 6869 Средние 2. 5 196 442 785 1227 1766 3140 4906 3 236 530 942 1472 2120 3768 5888 Средние 2 157 353 628 981 1413 2512 3925 Плотные Пески мелкие маловлажные 4. 5 Плотные Пески средней крупности независимо от их влажности Плотные Пески гравелистые и крупные независимо от их влажности 3. 5 275 618 1099 1717 2473 4396 6869 Средние 2. 5 196 442 785 1227 1766 3140 4906 Плотные Средние Плотные 6 3 3 1 6 471 236 79 471 1060 530 177 1060 1884 942 314 1884 2944 1472 491 2944 4239 2120 707 4239 7536 3768 1256 7536 11775 5888 1963 11775 Средние 5 393 1570 2453 3533 6280 3768 9813

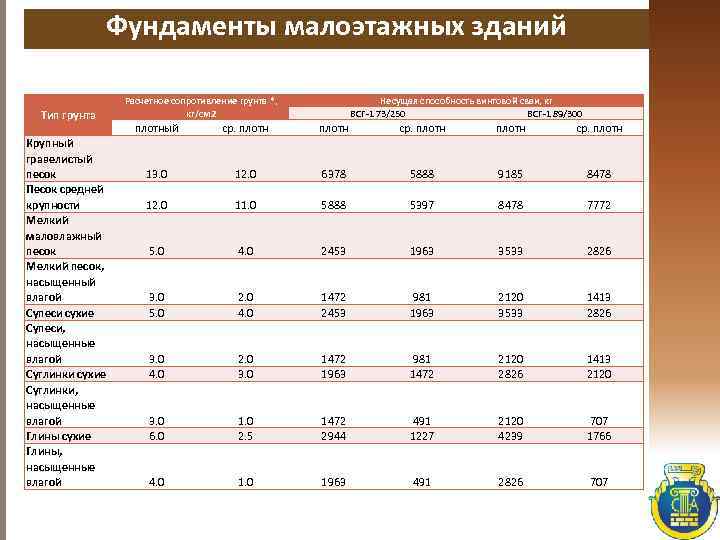

Фундаменты малоэтажных зданий Тип грунта Крупный гравелистый песок Песок средней крупности Мелкий маловлажный песок Мелкий песок, насыщенный влагой Супеси сухие Супеси, насыщенные влагой Суглинки сухие Суглинки, насыщенные влагой Глины сухие Глины, насыщенные влагой Расчетное сопротивление грунта *, кг/см 2 Несущая способность винтовой сваи, кг ВСГ-1 73/250 ВСГ-1 89/300 плотный ср. плотн ср. плотн 13. 0 12. 0 6378 5888 9185 8478 12. 0 11. 0 5888 5397 8478 7772 5. 0 4. 0 2453 1963 3533 2826 3. 0 5. 0 2. 0 4. 0 1472 2453 981 1963 2120 3533 1413 2826 3. 0 4. 0 2. 0 3. 0 1472 1963 981 1472 2120 2826 1413 2120 3. 0 6. 0 1. 0 2. 5 1472 2944 491 1227 2120 4239 707 1766 4. 0 1963 491 2826 707

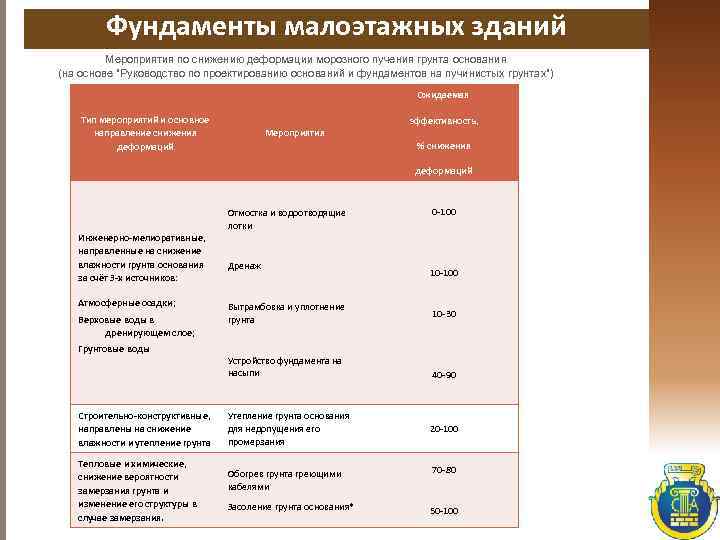

Фундаменты малоэтажных зданий Мероприятия по снижению деформации морозного пучения грунта основания (на основе "Руководство по проектированию оснований и фундаментов на пучинистых грунтах") Ожидаемая Тип мероприятий и основное направление снижения деформаций эффективность, Мероприятия % снижения деформаций Инженерно-мелиоративные, направленные на снижение влажности грунта основания за счёт 3 -х источников: Атмосферные осадки; Верховые воды в дренирующем слое; Грунтовые воды Отмостка и водоотводящие лотки Дренаж Вытрамбовка и уплотнение грунта Устройство фундамента на насыпи 0 -100 10 -100 10 -30 40 -90 Строительно-конструктивные, направлены на снижение влажности и утепление грунта Тепловые и химические, снижение вероятности замерзания грунта и изменение его структуры в случае замерзания. Утепление грунта основания для недопущения его промерзания 20 -100 Обогрев грунта греющими кабелями 70 -80 Засоление грунта основания* 50 -100
