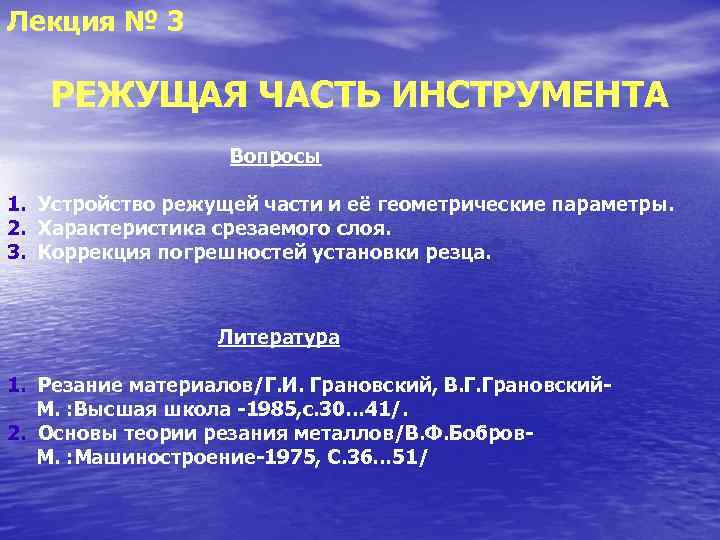

Лекция № 3 РЕЖУЩАЯ ЧАСТЬ ИНСТРУМЕНТА Вопросы 1. Устройство режущей части и её геометрические параметры. 2. Характеристика срезаемого слоя. 3. Коррекция погрешностей установки резца. Литература 1. Резание материалов/Г. И. Грановский, В. Г. Грановский- М. : Высшая школа -1985, с. 30… 41/. 2. Основы теории резания металлов/В. Ф. Бобров- М. : Машиностроение-1975, С. 36… 51/

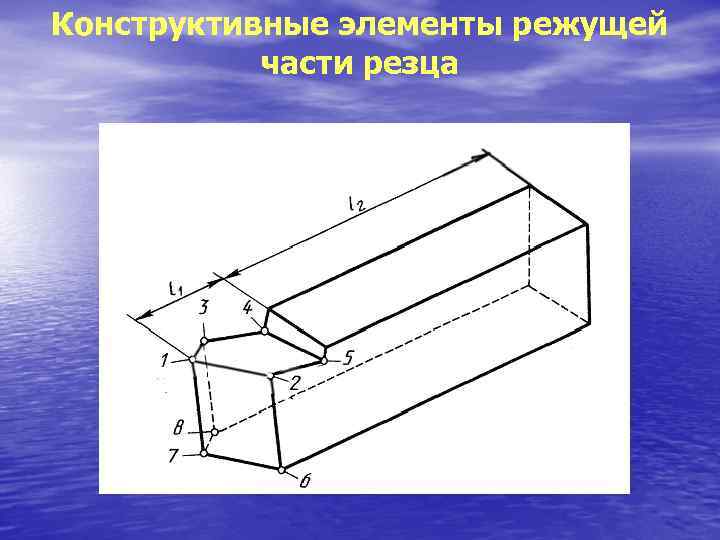

Конструктивные элементы режущей части резца

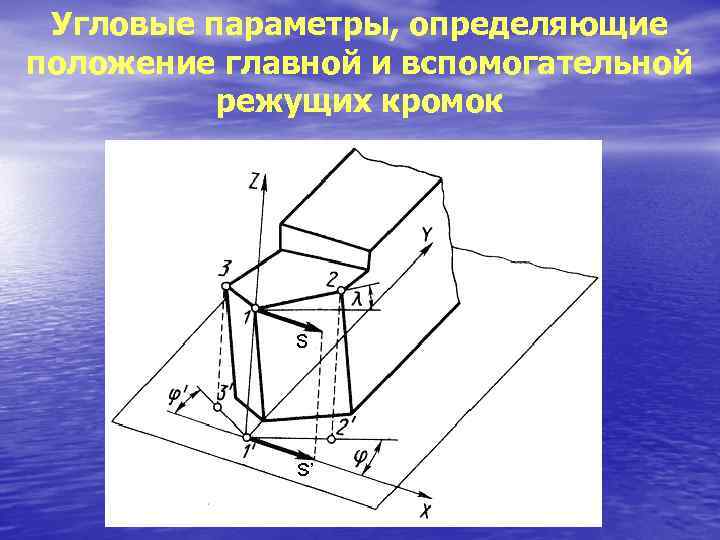

Угловые параметры, определяющие положение главной и вспомогательной режущих кромок

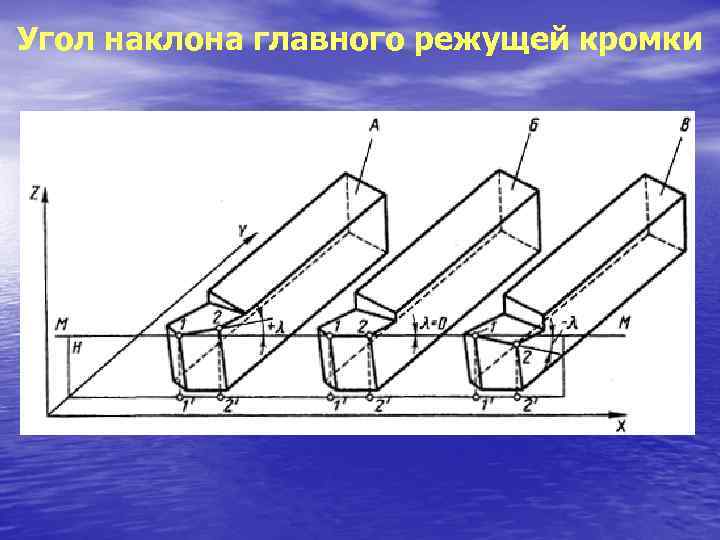

Угол наклона главного режущей кромки

Направление движения срезаемой стружки

Геометрические параметры

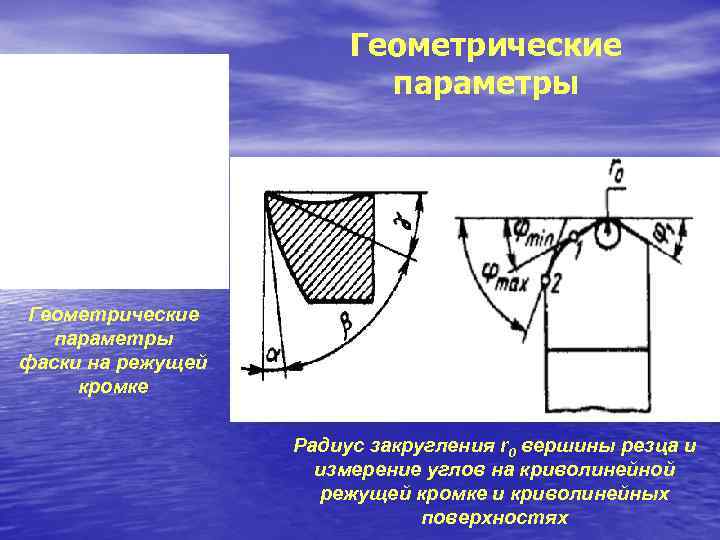

Геометрические параметры Геометрические параметры фаски на режущей кромке Радиус закругления r 0 вершины резца и измерение углов на криволинейной режущей кромке и криволинейных поверхностях

Остаточное сечение срезаемого слоя на обработанной поверхности

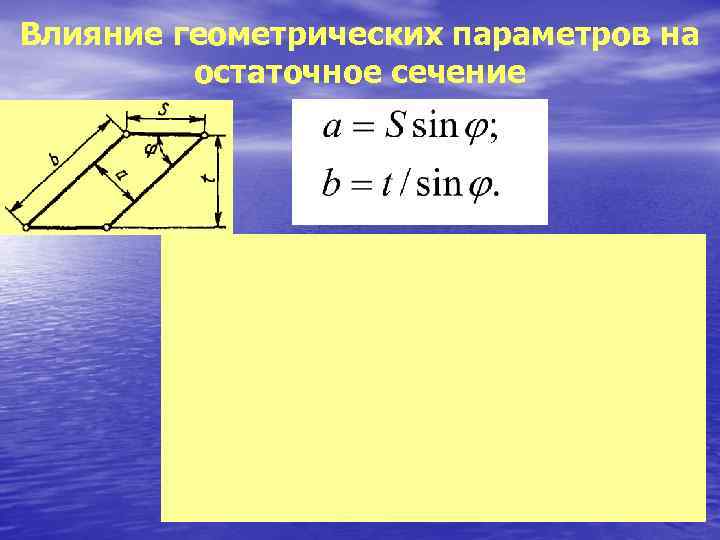

Влияние геометрических параметров на остаточное сечение

Изменение установочных углов в плане φ1, и φ1 у при повороте резца

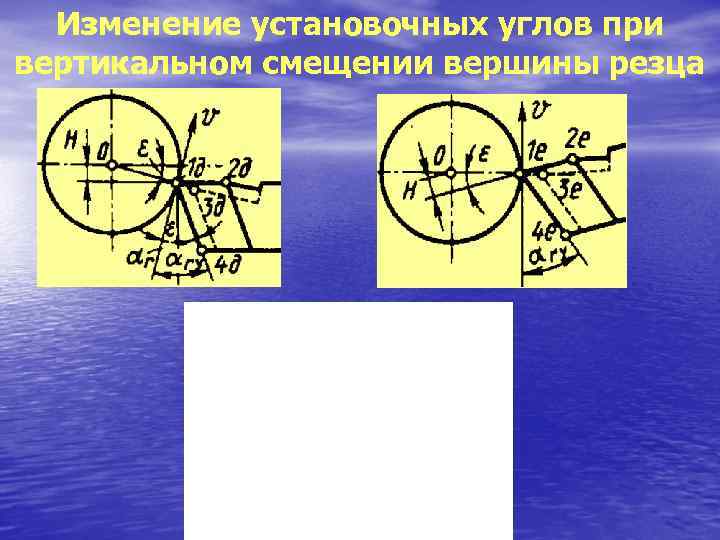

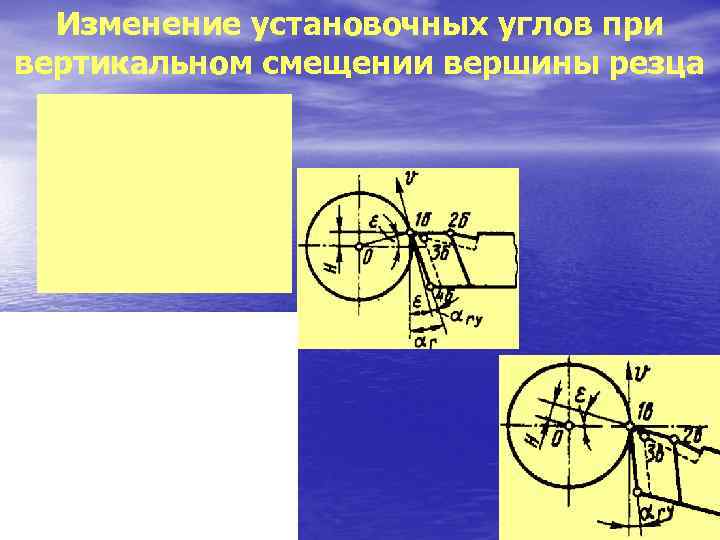

Изменение установочных углов при вертикальном смещении вершины резца

Изменение установочных углов при вертикальном смещении вершины резца
