Факультет мировой политики Спец семинар НАЦИОНАЛЬНЫЕ ИНТЕРЕСЫ РОССИИ

Факультет мировой политики Спец. семинар. «НАЦИОНАЛЬНЫЕ ИНТЕРЕСЫ РОССИИ И СТРАН СНГ» . Раздел -1. Военно-силовые инструменты национальной безопасности Российской Федерации. Лекция-4. Космическая безопасность России. Цыганок Анатолий Дмитриевич кандидат военных наук, член- корреспондент Академии военных наук , руководитель центра военного прогнозирования , член общественного Совета при Министерстве Обороны РФ. E-mail: ADTsyganok@yandex. ru http: //www. tsiganok. ru

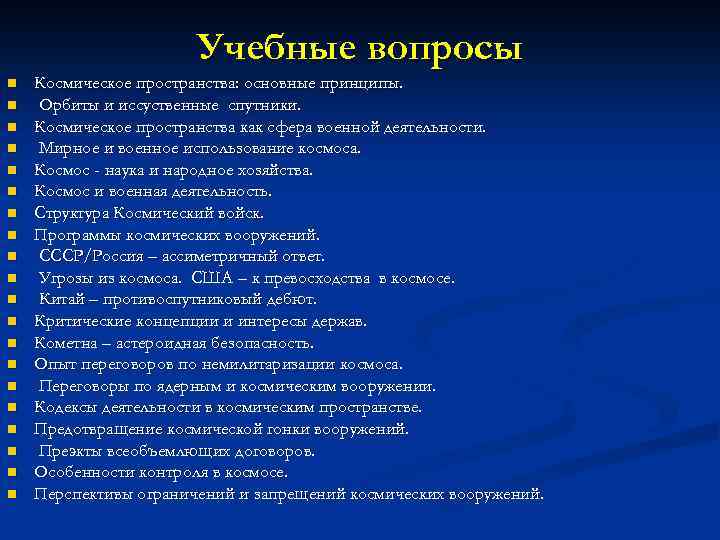

Учебные вопросы n n n n n Космическое пространства: основные принципы. Орбиты и иссуственные спутники. Космическое пространства как сфера военной деятельности. Мирное и военное использование космоса. Космос - наука и народное хозяйства. Космос и военная деятельность. Структура Космический войск. Программы космических вооружений. СССР/Россия – ассиметричный ответ. Угрозы из космоса. США – к превосходства в космосе. Китай – противоспутниковый дебют. Критические концепции и интересы держав. Кометна – астероидная безопасность. Опыт переговоров по немилитаризации космоса. Переговоры по ядерным и космическим вооружении. Кодексы деятельности в космическим пространстве. Предотвращение космической гонки вооружений. Преэкты всеобъемлющих договоров. Особенности контроля в космосе. Перспективы ограничений и запрещений космических вооружений.

n n Документы. Международное космическое право. Договор о принципах деятельности государств по исследованию и использованию космического пространства, включая Луну и другие небесные тела. 1967 г. Закон РФ о космической деятельности 1993 г. С изменениями и дополнениями 1996 г. Конвенция о международной организации морской спутниковой связи |(ИНМАРСАТ) от 3 сентября 1976 года. Конвенция о международной ответственности за ущерб, причиненный космическими объектами. 1977 г. Конвенция о международной ответственности за ущерб, причиненный космическими объектами. 1972 г. Конвенция о регистрации объектов, запускаемых в космическое пространство. 1975 г. Принципы, касающиеся использования ядерных источников энергии в космическом пространстве от 14 декабря 1992 года. Резолюция Генеральной Ассамблеи ООН 1962 г. (XVIII) "Декларация правовых ринципов деятельности государств по исследованию и использованию космического пространства. 1963 г. Резолюция Генеральной Ассамблеи ООН 37/92 "принципы использования государствами искусственных спутников Земли для международного непосредственного телевизионного вещания. 1982 г. Соглашение между Правительством РФ и Правительством Японии о сотрудничестве в области исследования и использования космического пространства в мирных целях. 1993 г. Соглашение между Правительством СССР и Европейским космическим агентством о сотрудничестве в области исследования и использования космического пространства в мирных целях. 1990 г. Соглашение между СССР и США о сотрудничестве в исследовании и использовании космического пространства в мирных целях. 1977 г. Соглашение о деятельности государств на Луне и других небесных телах. 1979 г. Соглашение о сотрудничестве в исследовании и использовании космического пространства в мирных целях. 1977 г. Соглашение о спасении космонавтов, возвращении космонавтов и возвращении объектов, запущенных в космическое пространство. 1968 г.

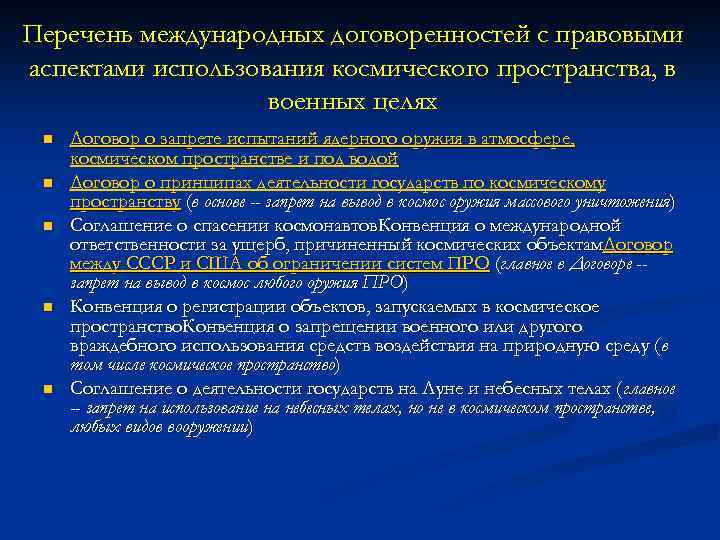

Перечень международных договоренностей с правовыми аспектами использования космического пространства, в военных целях n n n Договор о запрете испытаний ядерного оружия в атмосфере, космическом пространстве и под водой Договор о принципах деятельности государств по космическому пространству (в основе -- запрет на вывод в космос оружия массового уничтожения) Соглашение о спасении космонавтов. Конвенция о международной ответственности за ущерб, причиненный космических объектам. Договор между СССР и США об ограничении систем ПРО (главное в Договоре -запрет на вывод в космос любого оружия ПРО) Конвенция о регистрации объектов, запускаемых в космическое пространство. Конвенция о запрещении военного или другого враждебного использования средств воздействия на природную среду ( в том числе космическое пространство) Соглашение о деятельности государств на Луне и небесных телах ( главное -- запрет на использование на небесных телах, но не в космическом пространстве, любых видов вооружении)

Курсовые роботы Анализ концепции и интересы мировых держав в космосе в современное время. n Роль России в создании Евпо ПРО. n Состояние и развитие космической обороны России. n Опыт переговоров по демилитаризации космоса. n

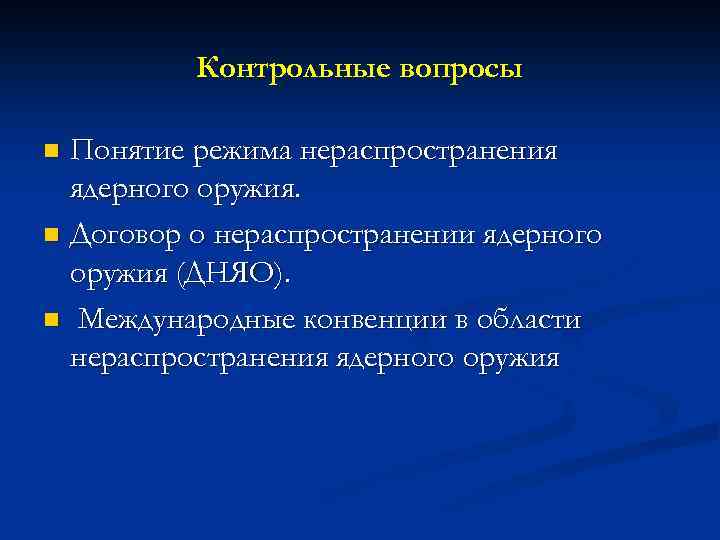

Контрольные вопросы Понятие режима нераспространения ядерного оружия. n Договор о нераспространении ядерного оружия (ДНЯО). n Международные конвенции в области нераспространения ядерного оружия n

Литература

Космическая безопасность России.

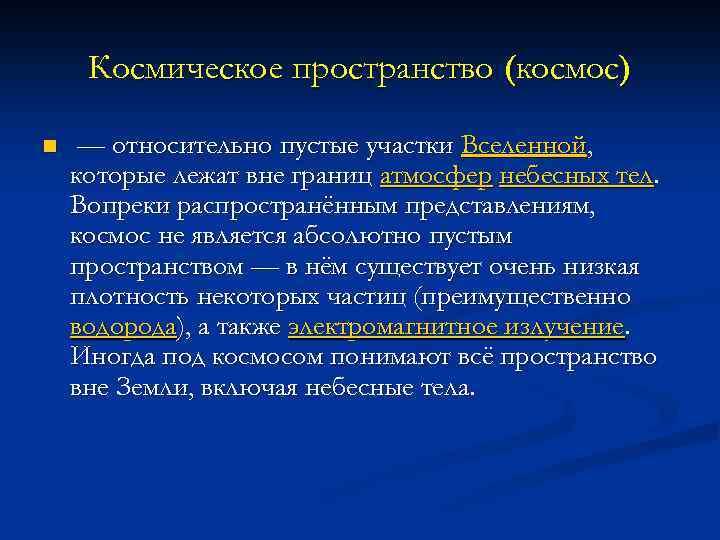

Космическое пространство (космос) n — относительно пустые участки Вселенной, которые лежат вне границ атмосфер небесных тел. Вопреки распространённым представлениям, космос не является абсолютно пустым пространством — в нём существует очень низкая плотность некоторых частиц (преимущественно водорода), а также электромагнитное излучение. Иногда под космосом понимают всё пространство вне Земли, включая небесные тела.

ОРБИТЫ ИСКУССТВЕННЫХ СПУТНИКОВ ЗЕМЛИ.

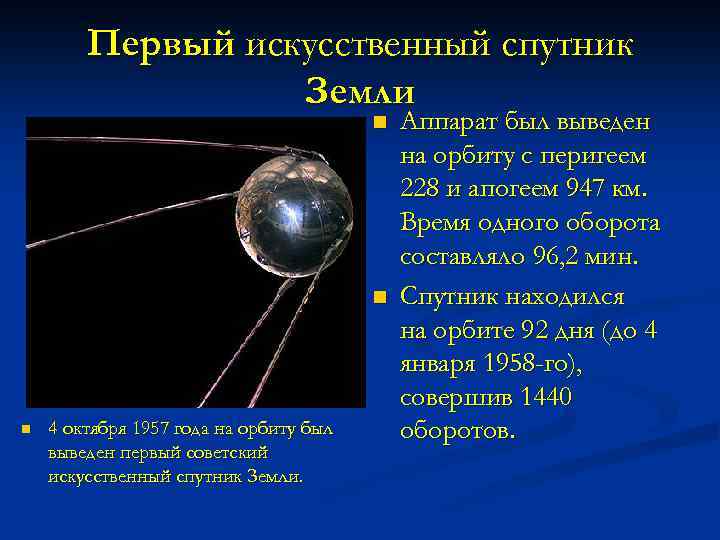

Первый искусственный спутник Земли n n n 4 октября 1957 года на орбиту был выведен первый советский искусственный спутник Земли. Аппарат был выведен на орбиту с перигеем 228 и апогеем 947 км. Время одного оборота составляло 96, 2 мин. Спутник находился на орбите 92 дня (до 4 января 1958 -го), совершив 1440 оборотов.

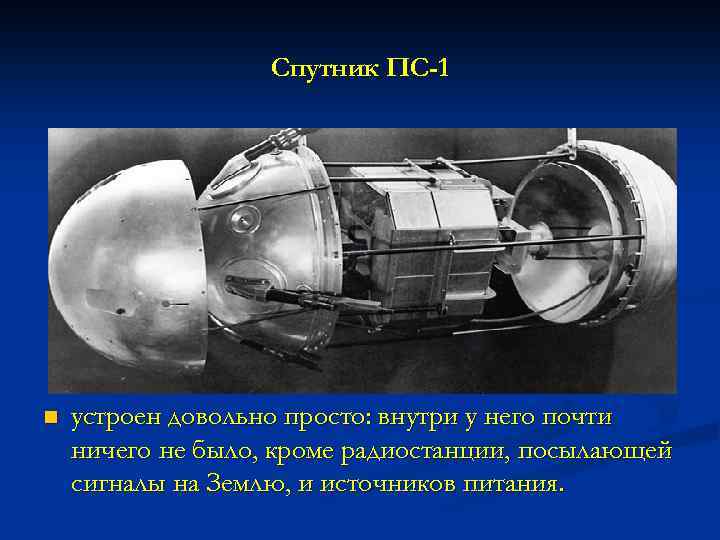

Спутник ПС-1 n устроен довольно просто: внутри у него почти ничего не было, кроме радиостанции, посылающей сигналы на Землю, и источников питания.

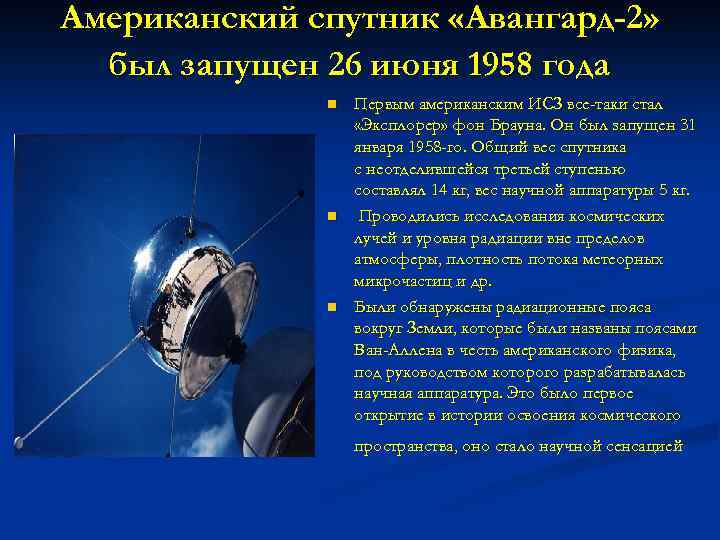

Американский спутник «Авангард-2» был запущен 26 июня 1958 года n n n Первым американским ИСЗ все-таки стал «Эксплорер» фон Брауна. Он был запущен 31 января 1958 -го. Общий вес спутника с неотделившейся третьей ступенью составлял 14 кг, вес научной аппаратуры 5 кг. Проводились исследования космических лучей и уровня радиации вне пределов атмосферы, плотность потока метеорных микрочастиц и др. Были обнаружены радиационные пояса вокруг Земли, которые были названы поясами Ван-Аллена в честь американского физика, под руководством которого разрабатывалась научная аппаратура. Это было первое открытие в истории освоения космического пространства, оно стало научной сенсацией

Размещение геостационарных спутников n n n Орбита геостационарного ИСЗ — это круговая (эксцентриситет е = 0), экваториальная (наклонение i = 0°), синхронная орбита с периодом обращения 24 ч, с движением спутника в восточном направлении. Орбиту ГСО еще в 1945 г. рассчитал и предложил использовать для спутников связи английский инженер Артур Кларк, известный впоследствии как писатель-фантаст. В Англии и многих других странах геостационарную орбиту называют «Пояс Кларка»

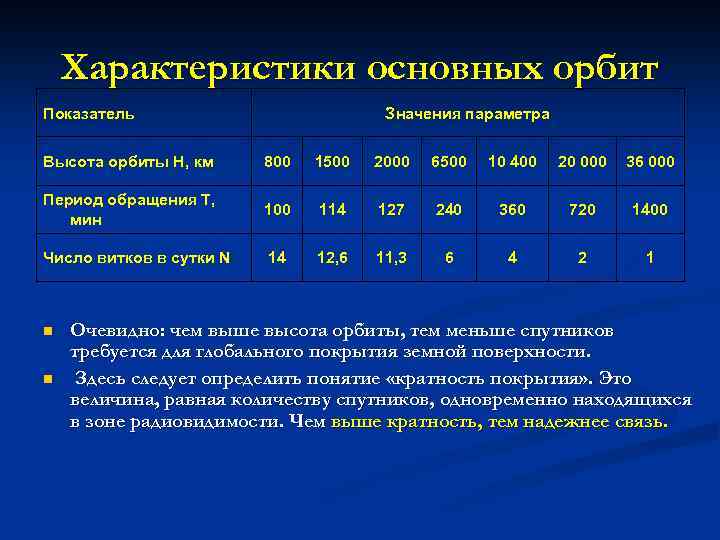

Характеристики основных орбит Показатель Значения параметра Высота орбиты H, км 800 1500 2000 6500 10 400 20 000 36 000 Период обращения T, мин 100 114 127 240 360 720 1400 Число витков в сутки N 14 12, 6 11, 3 6 4 2 1 n n Очевидно: чем выше высота орбиты, тем меньше спутников требуется для глобального покрытия земной поверхности. Здесь следует определить понятие «кратность покрытия» . Это величина, равная количеству спутников, одновременно находящихся в зоне радиовидимости. Чем выше кратность, тем надежнее связь.

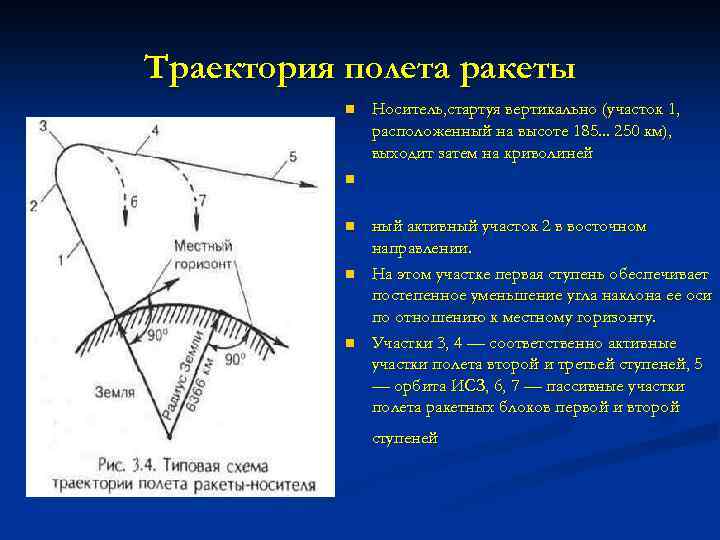

Траектория полета ракеты n Носитель, стартуя вертикально (участок 1, расположенный на высоте 185. . . 250 км), выходит затем на криволиней n n ный активный участок 2 в восточном направлении. На этом участке первая ступень обеспечивает постепенное уменьшение угла наклона ее оси по отношению к местному горизонту. Участки 3, 4 — соответственно активные участки полета второй и третьей ступеней, 5 — орбита ИСЗ, 6, 7 — пассивные участки полета ракетных блоков первой и второй ступеней

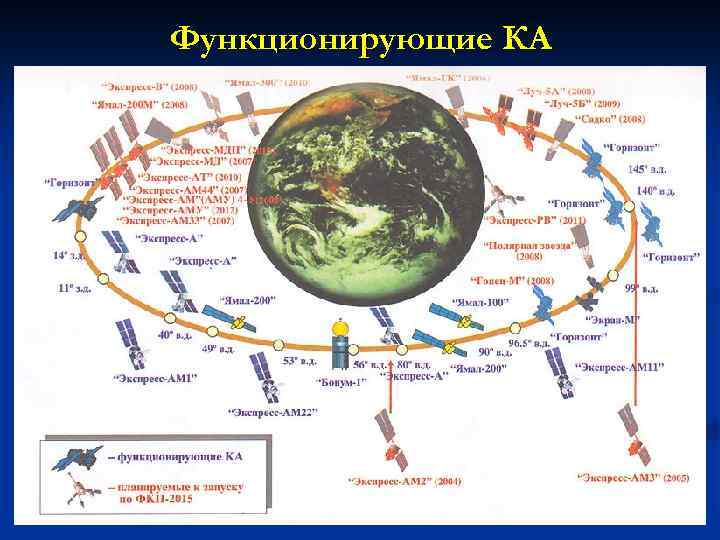

Функционирующие КА

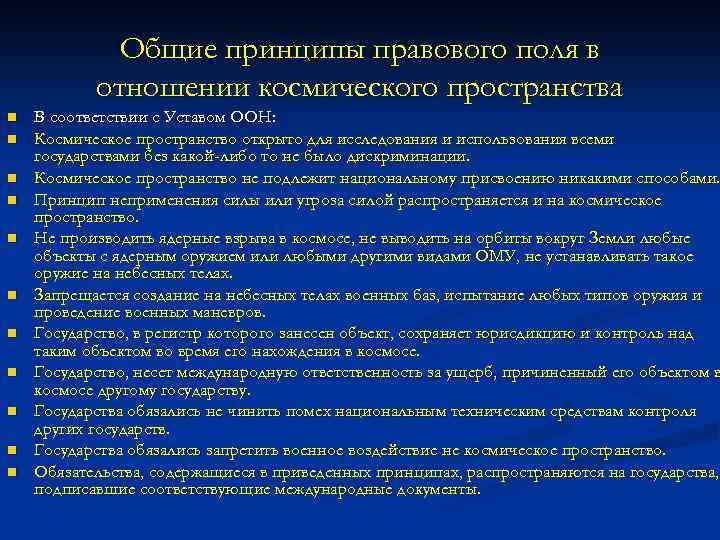

Общие принципы правового поля в отношении космического пространства n n n В соответствии с Уставом ООН: Космическое пространство открыто для исследования и использования всеми государствами без какой-либо то не было дискриминации. Космическое пространство не подлежит национальному присвоению никакими способами. Принцип неприменения силы или угроза силой распространяется и на космическое пространство. Не производить ядерные взрыва в космосе, не выводить на орбиты вокруг Земли любые объекты с ядерным оружием или любыми другими видами ОМУ, не устанавливать такое оружие на небесных телах. Запрещается создание на небесных телах военных баз, испытание любых типов оружия и проведение военных маневров. Государство, в регистр которого занесен объект, сохраняет юрисдикцию и контроль над таким объектом во время его нахождения в космосе. Государство, несет международную ответственность за ущерб, причиненный его объектом в космосе другому государству. Государства обязались не чинить помех национальным техническим средствам контроля других государств. Государства обязались запретить военное воздействие не космическое пространство. Обязательства, содержащиеся в приведенных принципах, распространяются на государства, подписавшие соответствующие международные документы.

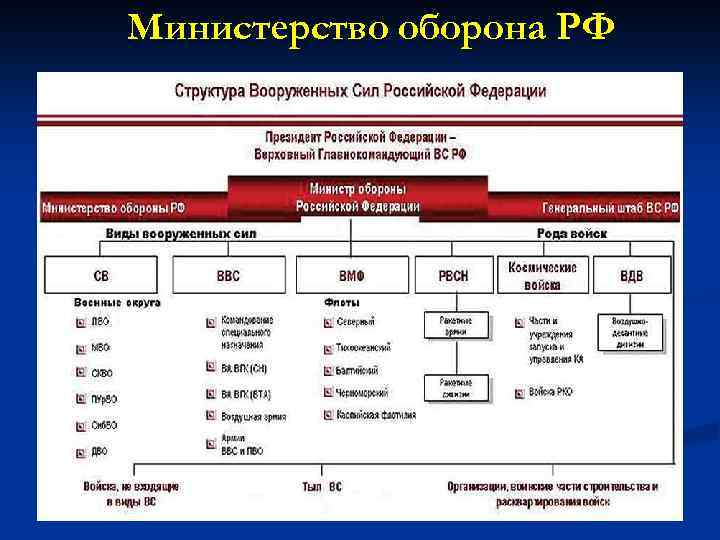

Министерство оборона РФ

Космические войска n Во исполнение Указа Президента Российской Федерации от 24 марта 2001 года и решения Совета Безопасности Российской Федерации от 6 февраля 2001 года сформированы и приступили к выполнению своих задач по предназначению Космические войска (Указом президента РФ от 16 июня 1997 г. РВСН, ВКС и Войска РКО , были объединены в новый вид ВС под названием РВСН).

Командующего Космическими войсками n n n Генерал-майор Олега Остапенко. Ранее генерал Остапенко занимал должность начальника космодрома Плесецк. На должности командующего Космическими войсками он сменил генерал-полковника Владимира Поповкина стал заместителем министра обороны.

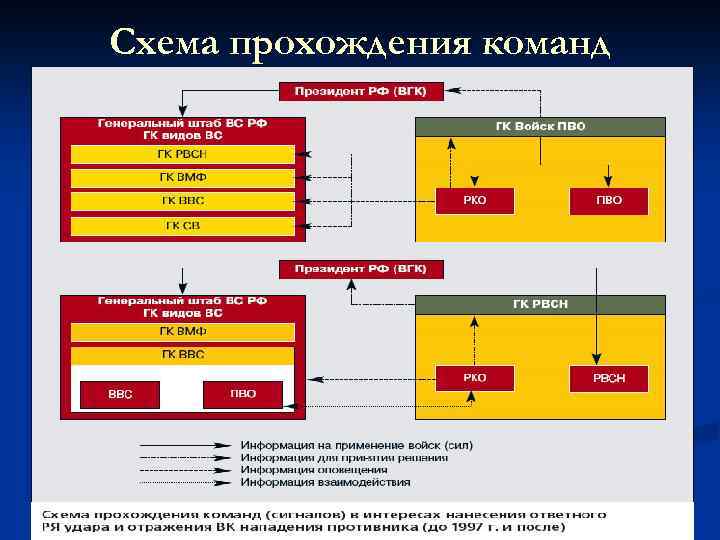

Схема прохождения команд

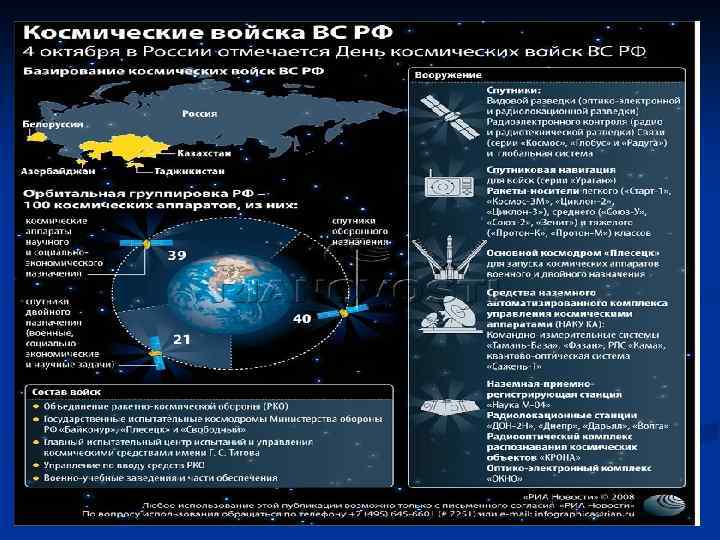

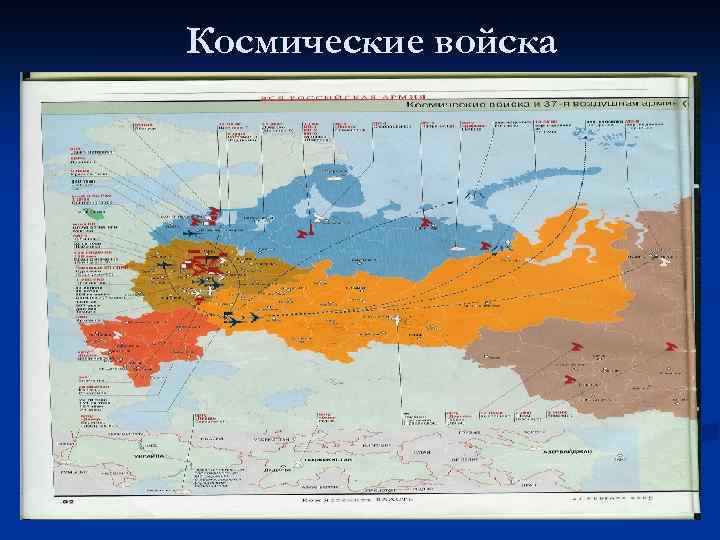

Космические войска

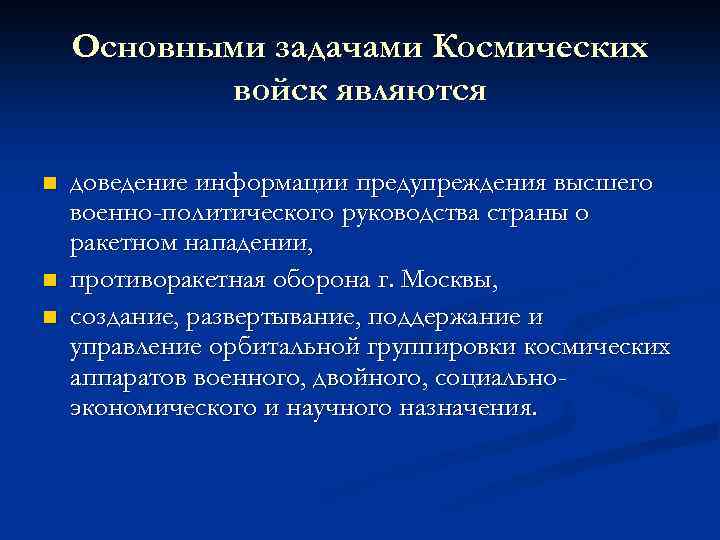

Основными задачами Космических войск являются n n n доведение информации предупреждения высшего военно-политического руководства страны о ракетном нападении, противоракетная оборона г. Москвы, создание, развертывание, поддержание и управление орбитальной группировки космических аппаратов военного, двойного, социальноэкономического и научного назначения.

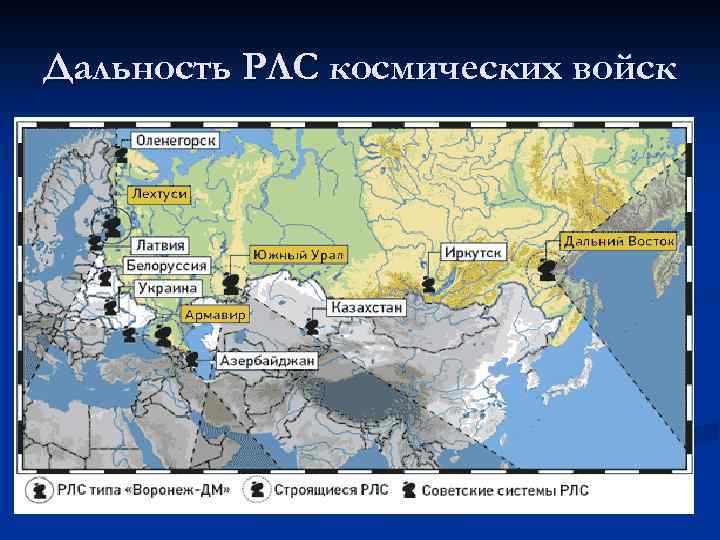

Дальность РЛС космических войск

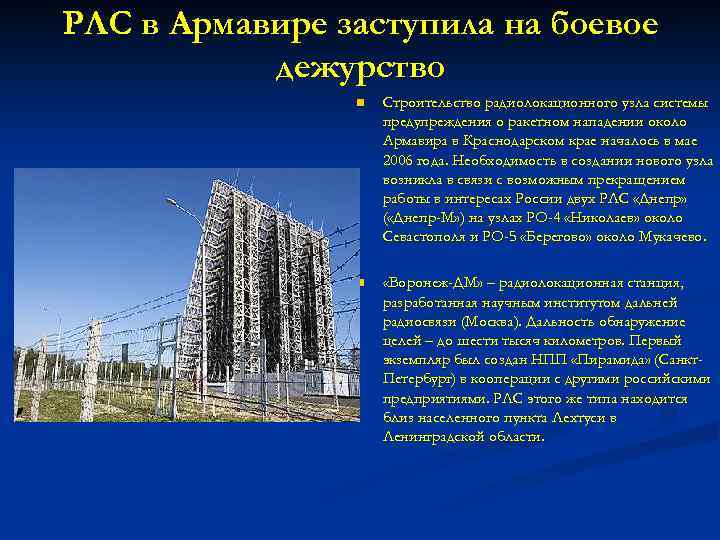

РЛС в Армавире заступила на боевое дежурство n Строительство радиолокационного узла системы предупреждения о ракетном нападении около Армавира в Краснодарском крае началось в мае 2006 года. Необходимость в создании нового узла возникла в связи с возможным прекращением работы в интересах России двух РЛС «Днепр» ( «Днепр-М» ) на узлах РО-4 «Николаев» около Севастополя и РО-5 «Берегово» около Мукачево. n «Воронеж-ДМ» – радиолокационная станция, разработанная научным институтом дальней радиосвязи (Москва). Дальность обнаружение целей – до шести тысяч километров. Первый экземпляр был создан НПП «Пирамида» (Санкт. Петербург) в кооперации с другими российскими предприятиями. РЛС этого же типа находится близ населенного пункта Лехтуси в Ленинградской области.

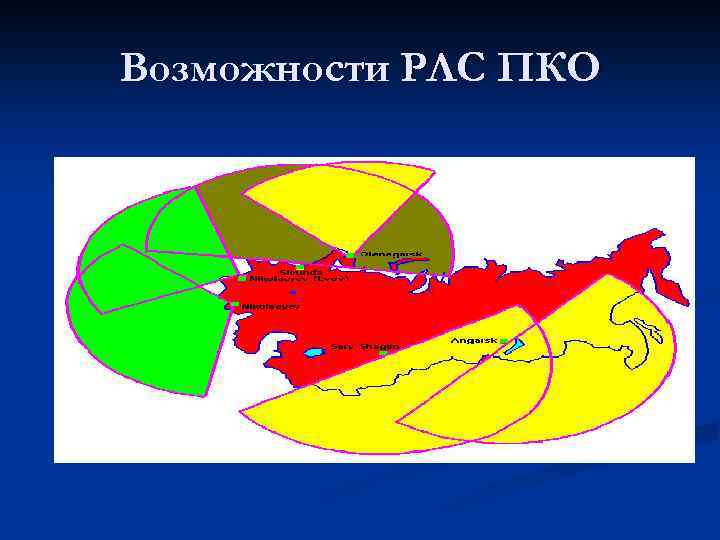

Возможности РЛС ПКО

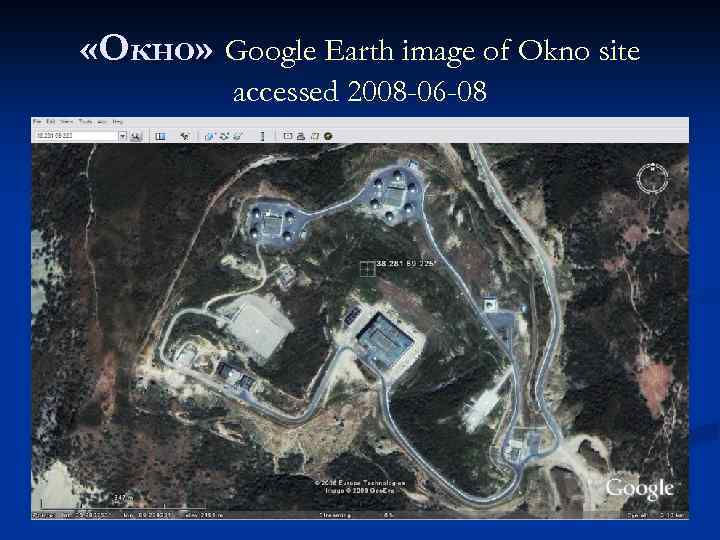

«Окно» Google Earth image of Okno site accessed 2008 -06 -08

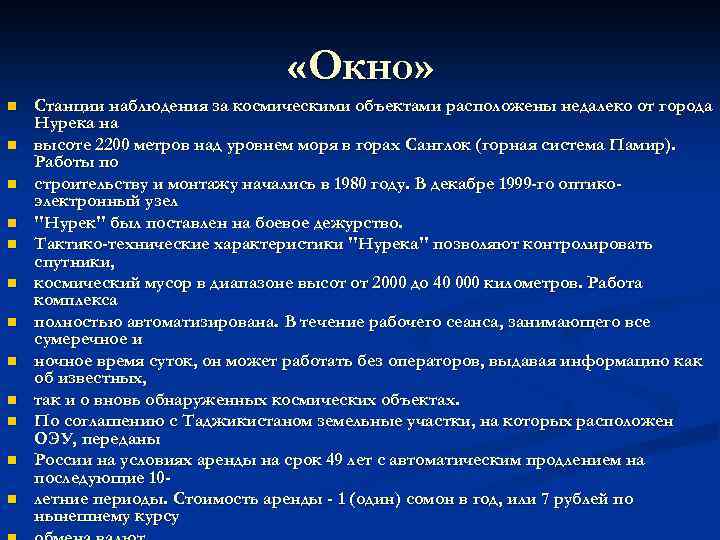

«Окно» n n n Станции наблюдения за космическими объектами расположены недалеко от города Нурека на высоте 2200 метров над уровнем моря в горах Санглок (горная система Памир). Работы по строительству и монтажу начались в 1980 году. В декабре 1999 -го оптикоэлектронный узел "Нурек" был поставлен на боевое дежурство. Тактико-технические характеристики "Нурека" позволяют контролировать спутники, космический мусор в диапазоне высот от 2000 до 40 000 километров. Работа комплекса полностью автоматизирована. В течение рабочего сеанса, занимающего все сумеречное и ночное время суток, он может работать без операторов, выдавая информацию как об известных, так и о вновь обнаруженных космических объектах. По соглашению с Таджикистаном земельные участки, на которых расположен ОЭУ, переданы России на условиях аренды на срок 49 лет с автоматическим продлением на последующие 10 летние периоды. Стоимость аренды - 1 (один) сомон в год, или 7 рублей по нынешнему курсу

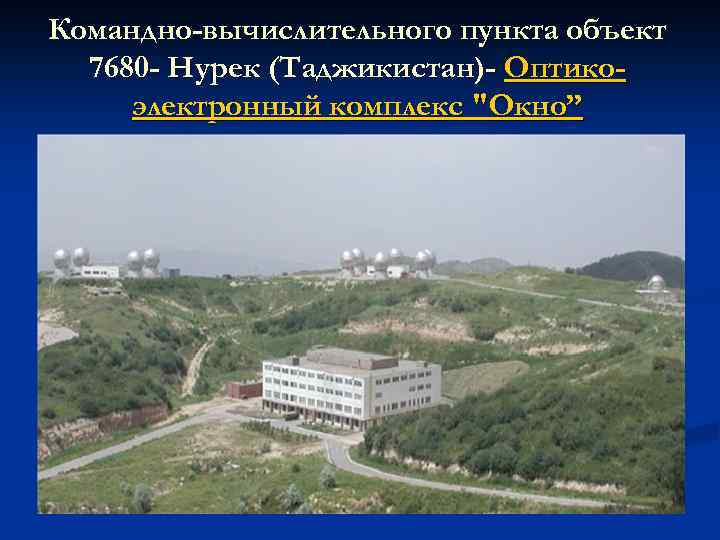

Командно-вычислительного пункта объект 7680 - Нурек (Таджикистан)- Оптикоэлектронный комплекс "Окно”

В горах Санглок. n n n n И городок с российскими военными телескопами, и территория дачи Эмомали Рахмонова находятся на небольшом горном пятачке, окруженном непроходимыми ущельями. Это самое высокое место (2200 метров над уровнем моря) в горах Санглок. С него хорошо видны Нурек (это 68 км на юго-восток от Душанбе), где мирно проживают таджики, российские специалисты и военные, плотина Нурекской ГЭС с искусственным морем, по которому плавают катера. И сюда ведет одна-единственная дорога, ее надежно охраняют российские солдаты. Так что и отдыхающему на своей даче главе Таджикистана ничто не угрожает

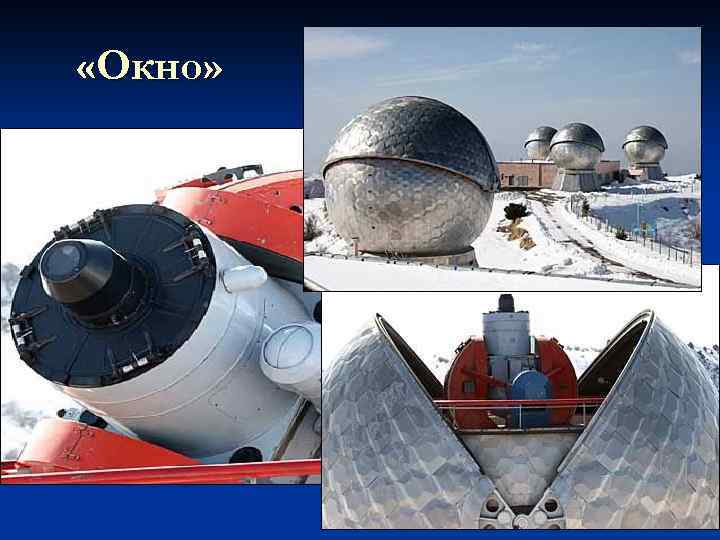

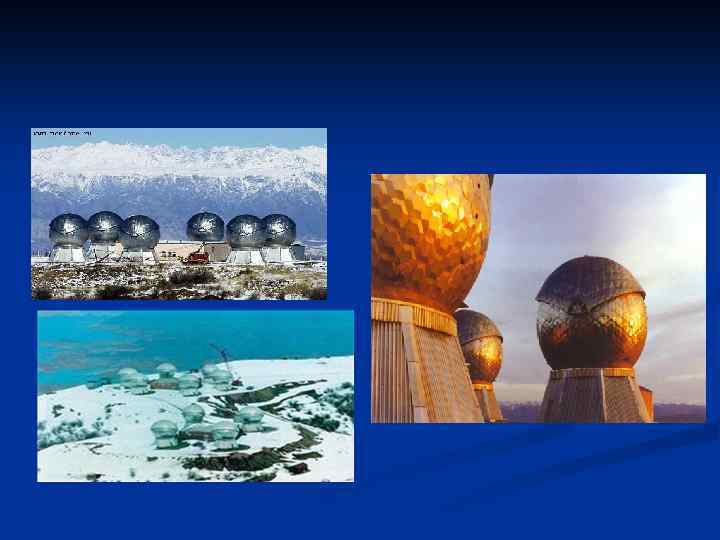

«Окно»

Секретная резиденция Рахмонова находится близ Нурека. Дачу президента «прикрывает» российский спецназ»

Krona (в/ч 20096) and Krona-N (в/ч 20776 )

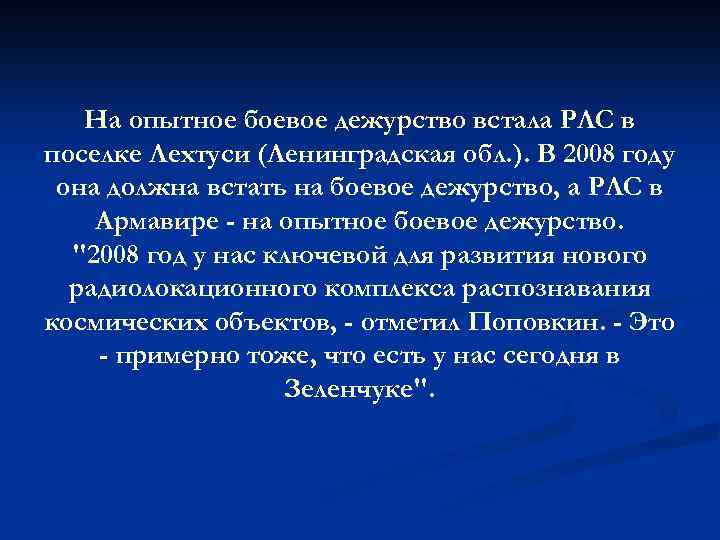

На опытное боевое дежурство встала РЛС в поселке Лехтуси (Ленинградская обл. ). В 2008 году она должна встать на боевое дежурство, а РЛС в Армавире - на опытное боевое дежурство. "2008 год у нас ключевой для развития нового радиолокационного комплекса распознавания космических объектов, - отметил Поповкин. - Это - примерно тоже, что есть у нас сегодня в Зеленчуке".

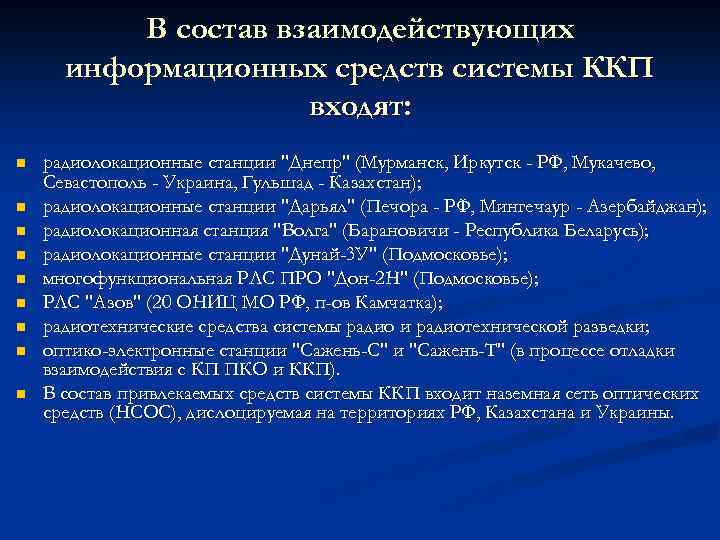

В состав взаимодействующих информационных средств системы ККП входят: n n n n n радиолокационные станции "Днепр" (Мурманск, Иркутск - РФ, Мукачево, Севастополь - Украина, Гульшад - Казахстан); радиолокационные станции "Дарьял" (Печора - РФ, Мингечаур - Азербайджан); радиолокационная станция "Волга" (Барановичи - Республика Беларусь); радиолокационные станции "Дунай-3 У" (Подмосковье); многофункциональная РЛС ПРО "Дон-2 Н" (Подмосковье); РЛС "Азов" (20 ОНИЦ МО РФ, п-ов Камчатка); радиотехнические средства системы радио и радиотехнической разведки; оптико-электронные станции "Сажень-С" и "Сажень-Т" (в процессе отладки взаимодействия с КП ПКО и ККП). В состав привлекаемых средств системы ККП входит наземная сеть оптических средств (НСОС), дислоцируемая на территориях РФ, Казахстана и Украины.

Системы контроля космического пространства. n n Вершина горы Чапал. Сооружение с оптическим телескопом (справа) и с аппаратурой пассивного канала автономного сооружения (слева)

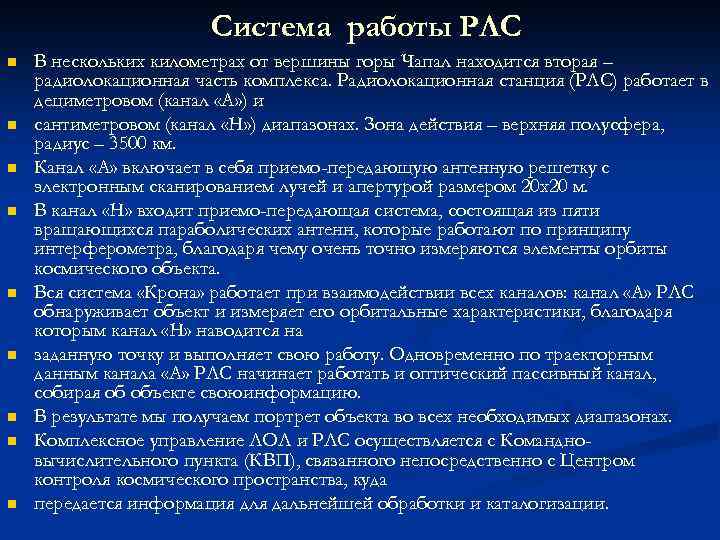

Система работы РЛС n n n n n В нескольких километрах от вершины горы Чапал находится вторая – радиолокационная часть комплекса. Радиолокационная станция (РЛС) работает в дециметровом (канал «А» ) и сантиметровом (канал «Н» ) диапазонах. Зона действия – верхняя полусфера, радиус – 3500 км. Канал «А» включает в себя приемо-передающую антенную решетку с электронным сканированием лучей и апертурой размером 20 х20 м. В канал «Н» входит приемо-передающая система, состоящая из пяти вращающихся параболических антенн, которые работают по принципу интерферометра, благодаря чему очень точно измеряются элементы орбиты космического объекта. Вся система «Крона» работает при взаимодействии всех каналов: канал «А» РЛС обнаруживает объект и измеряет его орбитальные характеристики, благодаря которым канал «Н» наводится на заданную точку и выполняет свою работу. Одновременно по траекторным данным канала «А» РЛС начинает работать и оптический пассивный канал, собирая об объекте своюинформацию. В результате мы получаем портрет объекта во всех необходимых диапазонах. Комплексное управление ЛОЛ и РЛС осуществляется с Командновычислительного пункта (КВП), связанного непосредственно с Центром контроля космического пространства, куда передается информация для дальнейшей обработки и каталогизации.

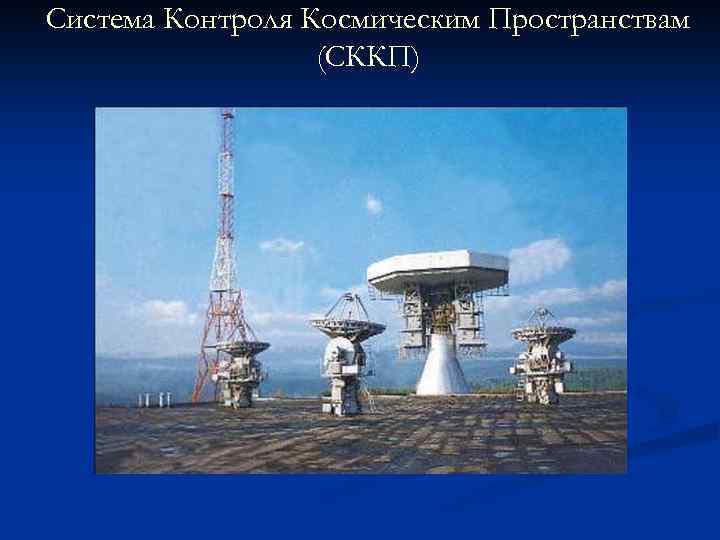

Система Контроля Космическим Пространствам (СККП)

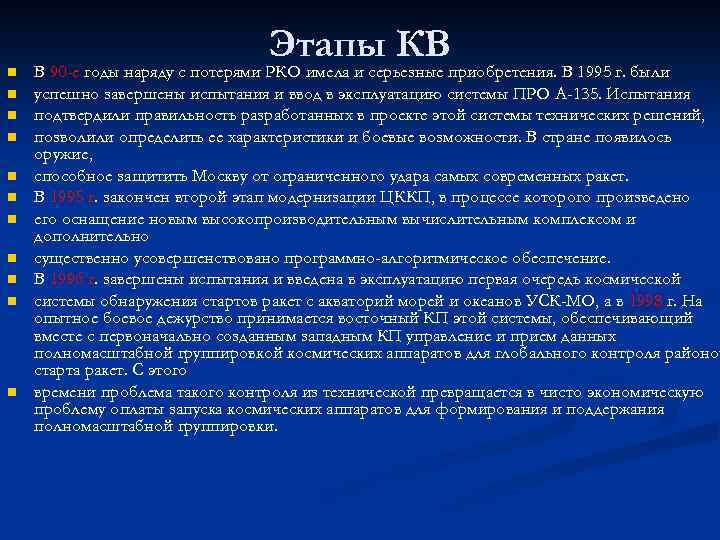

n n n Этапы КВ В 90 -е годы наряду с потерями РКО имела и серьезные приобретения. В 1995 г. были успешно завершены испытания и ввод в эксплуатацию системы ПРО А-135. Испытания подтвердили правильность разработанных в проекте этой системы технических решений, позволили определить ее характеристики и боевые возможности. В стране появилось оружие, способное защитить Москву от ограниченного удара самых современных ракет. В 1995 г. закончен второй этап модернизации ЦККП, в процессе которого произведено его оснащение новым высокопроизводительным вычислительным комплексом и дополнительно существенно усовершенствовано программно-алгоритмическое обеспечение. В 1996 г. завершены испытания и введена в эксплуатацию первая очередь космической системы обнаружения стартов ракет с акваторий морей и океанов УСК-МО, а в 1998 г. На опытное боевое дежурство принимается восточный КП этой системы, обеспечивающий вместе с первоначально созданным западным КП управление и прием данных полномасштабной группировкой космических аппаратов для глобального контроля районов старта ракет. С этого времени проблема такого контроля из технической превращается в чисто экономическую проблему оплаты запуска космических аппаратов для формирования и поддержания полномасштабной группировки.

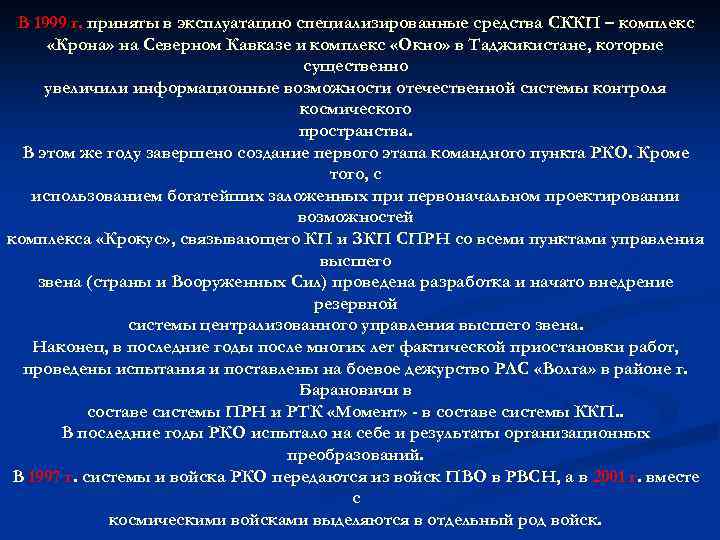

В 1999 г. приняты в эксплуатацию специализированные средства СККП – комплекс «Крона» на Северном Кавказе и комплекс «Окно» в Таджикистане, которые существенно увеличили информационные возможности отечественной системы контроля космического пространства. В этом же году завершено создание первого этапа командного пункта РКО. Кроме того, с использованием богатейших заложенных при первоначальном проектировании возможностей комплекса «Крокус» , связывающего КП и ЗКП СПРН со всеми пунктами управления высшего звена (страны и Вооруженных Сил) проведена разработка и начато внедрение резервной системы централизованного управления высшего звена. Наконец, в последние годы после многих лет фактической приостановки работ, проведены испытания и поставлены на боевое дежурство РЛС «Волга» в районе г. Барановичи в составе системы ПРН и РТК «Момент» - в составе системы ККП. . В последние годы РКО испытало на себе и результаты организационных преобразований. В 1997 г. системы и войска РКО передаются из войск ПВО в РВСН, а в 2001 г. вместе с космическими войсками выделяются в отдельный род войск.

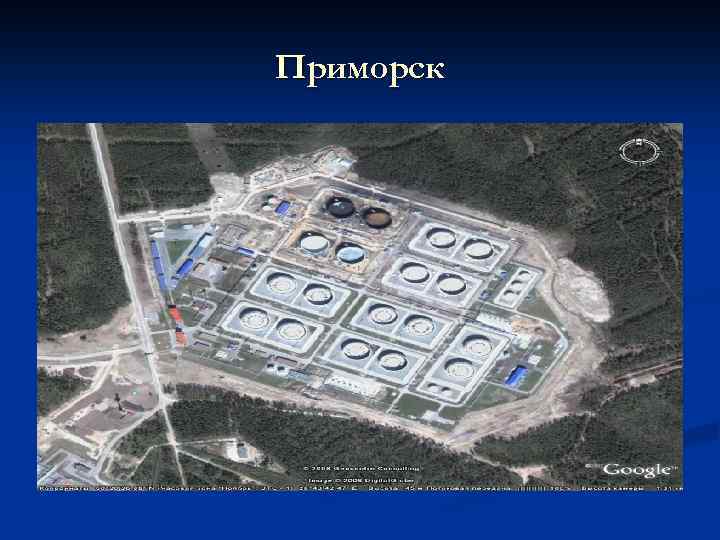

Приморск

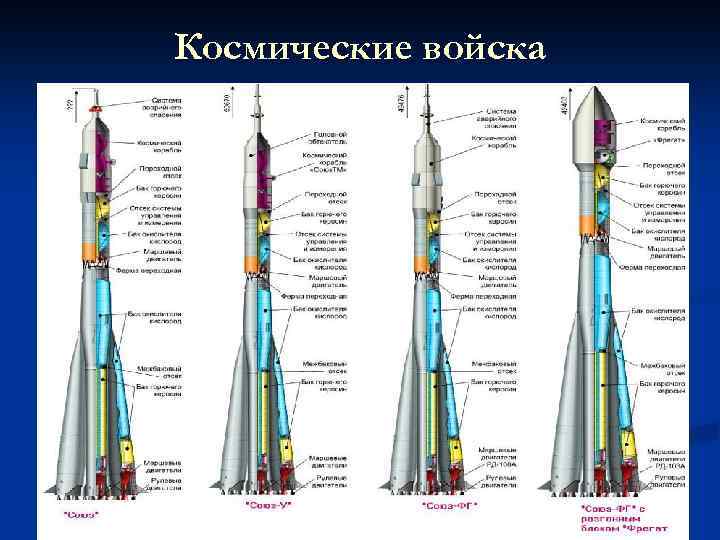

Космические войска

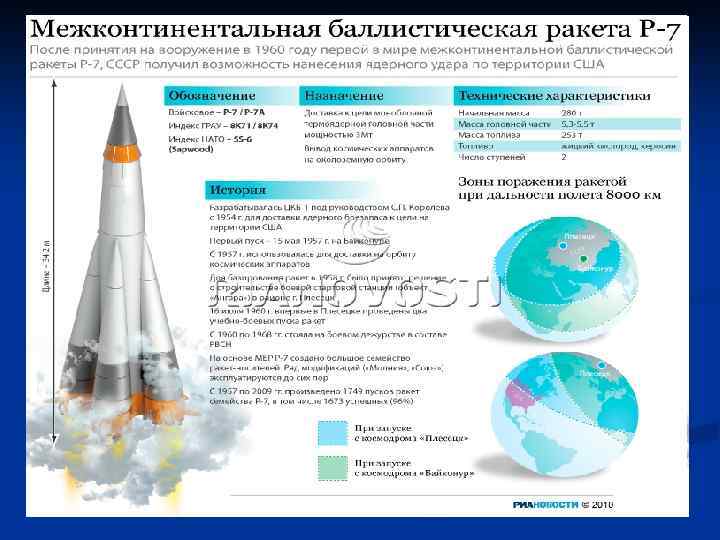

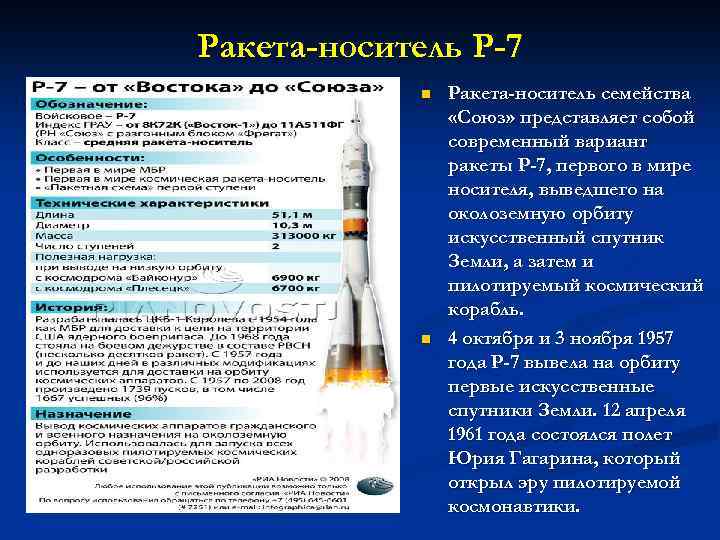

Ракета-носитель Р-7 n n Ракета-носитель семейства «Союз» представляет собой современный вариант ракеты Р-7, первого в мире носителя, выведшего на околоземную орбиту искусственный спутник Земли, а затем и пилотируемый космический корабль. 4 октября и 3 ноября 1957 года Р-7 вывела на орбиту первые искусственные спутники Земли. 12 апреля 1961 года состоялся полет Юрия Гагарина, который открыл эру пилотируемой космонавтики.

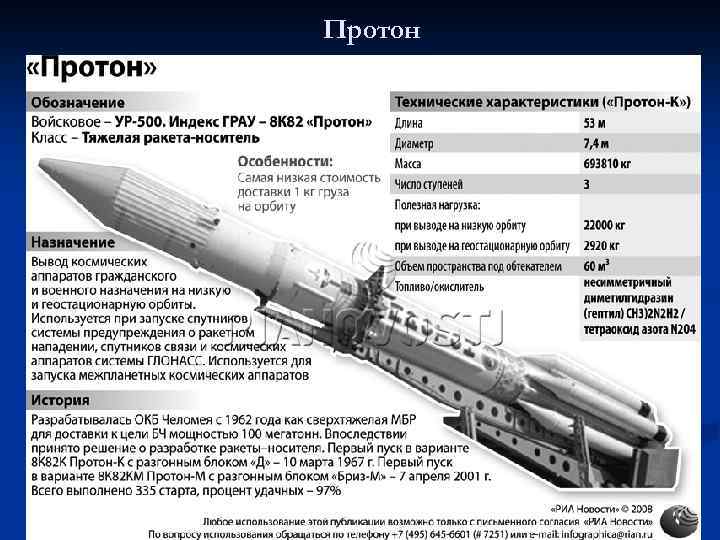

Протон

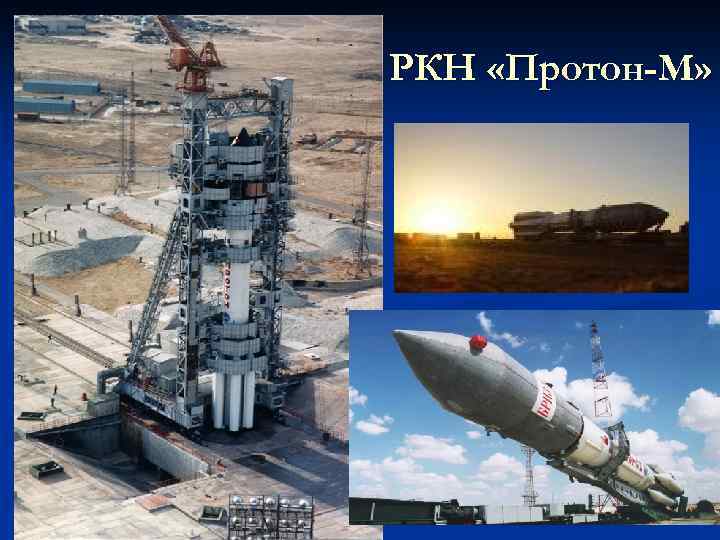

РКН «Протон-М»

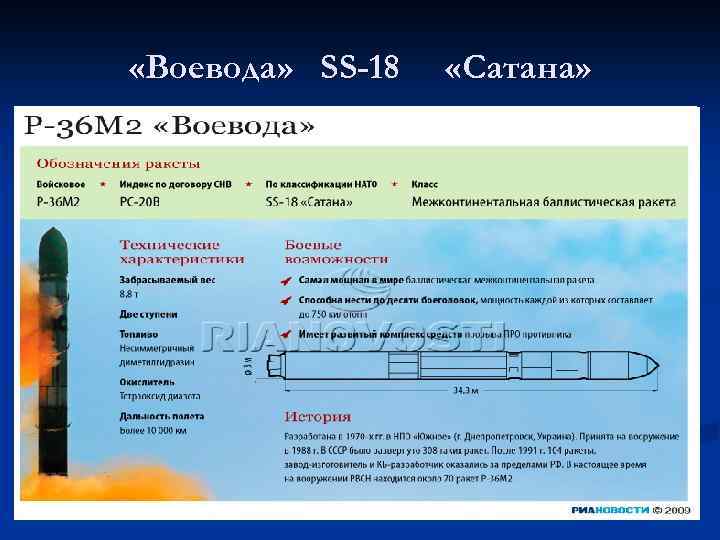

«Воевода» SS-18 «Сатана»

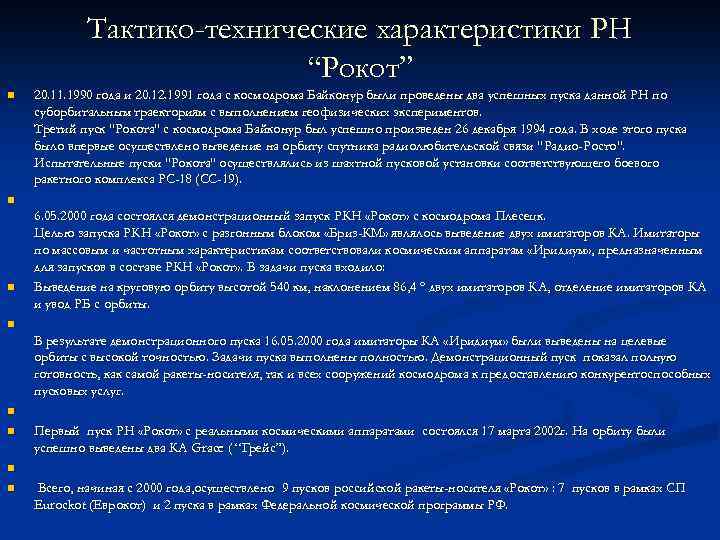

Тактико-технические характеристики РН “Рокот” n 20. 11. 1990 года и 20. 12. 1991 года с космодрома Байконур были проведены два успешных пуска данной РН по суборбитальным траекториям с выполнением геофизических экспериментов. Третий пуск "Рокота" с космодрома Байконур был успешно произведен 26 декабря 1994 года. В ходе этого пуска было впервые осуществлено выведение на орбиту спутника радиолюбительской связи " Радио-Росто". Испытательные пуски "Рокота" осуществлялись из шахтной пусковой установки соответствующего боевого ракетного комплекса РС-18 (СС-19). n n 6. 05. 2000 года состоялся демонстрационный запуск РКН «Рокот» c космодрома Плесецк. Целью запуска РКН «Рокот» с разгонным блоком «Бриз-КМ» являлось выведение двух имитаторов КА. Имитаторы по массовым и частотным характеристикам соответствовали космическим аппаратам « Иридиум» , предназначенным для запусков в составе РКН «Рокот» . В задачи пуска входило: Выведение на круговую орбиту высотой 540 км, наклонением 86, 4 ° двух имитаторов КА, отделение имитаторов КА и увод РБ с орбиты. n n n В результате демонстрационного пуска 16. 05. 2000 года имитаторы КА « Иридиум» были выведены на целевые орбиты с высокой точностью. Задачи пуска выполнены полностью. Демонстрационный пуск показал полную готовность, как самой ракеты-носителя, так и всех сооружений космодрома к предоставлению конкурентоспособных пусковых услуг. Первый пуск РН «Рокот» с реальными космическими аппаратами состоялся 17 марта 2002 г. На орбиту были успешно выведены два КА Grace ( “Грейс”). Всего, начиная с 2000 года, осуществлено 9 пусков российской ракеты-носителя «Рокот» : 7 пусков в рамках СП Eurockot (Eврокот) и 2 пуска в рамках Федеральной космической программы РФ.

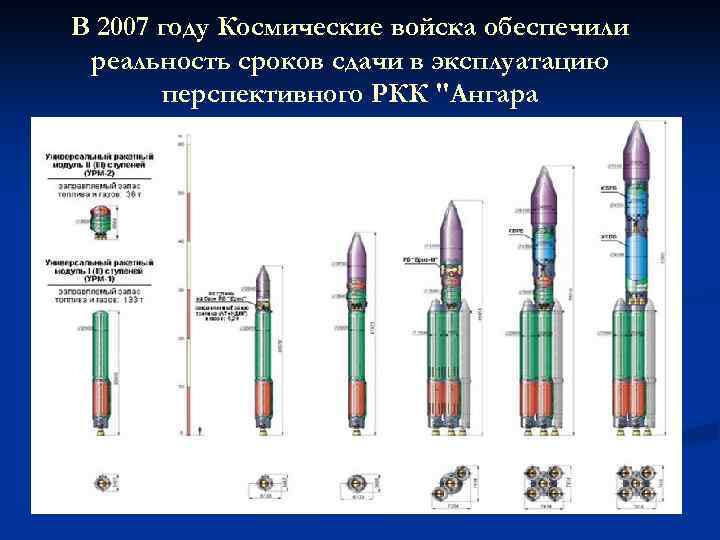

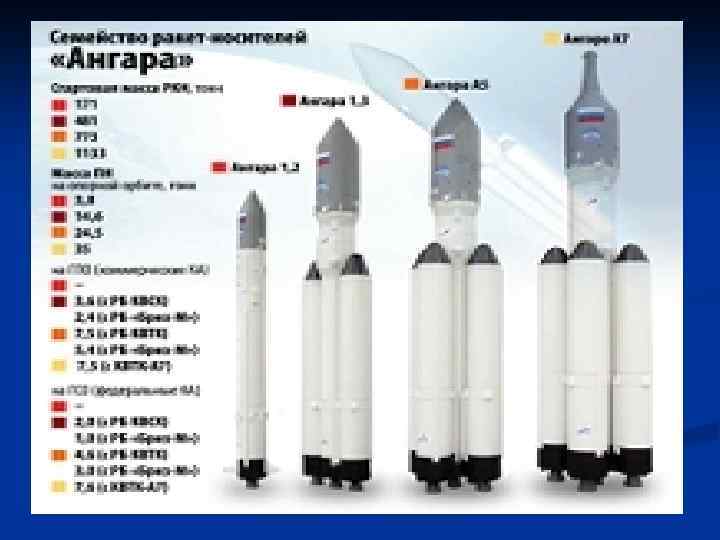

В 2007 году Космические войска обеспечили реальность сроков сдачи в эксплуатацию перспективного РКК "Ангара

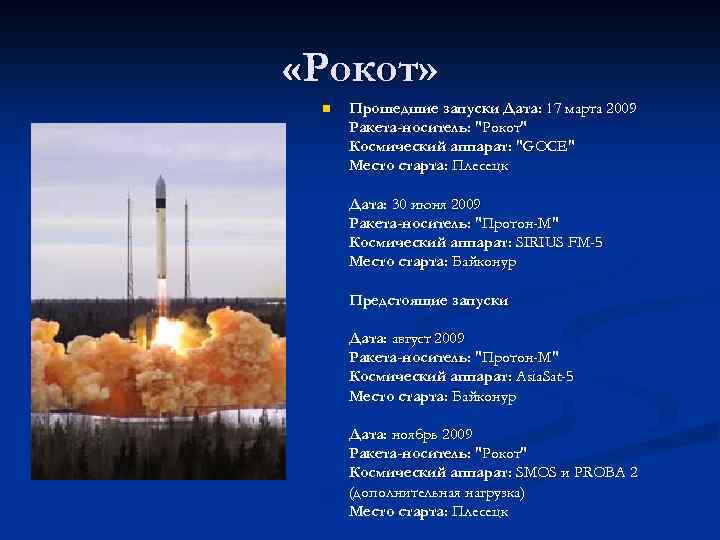

«Рокот» n Прошедшие запуски Дата: 17 марта 2009 Ракета-носитель: "Рокот" Космический аппарат: "GOCE" Место старта: Плесецк Дата: 30 июня 2009 Ракета-носитель: "Протон-М" Космический аппарат: SIRIUS FM-5 Место старта: Байконур Предстоящие запуски Дата: август 2009 Ракета-носитель: "Протон-М" Космический аппарат: Asia. Sat-5 Место старта: Байконур Дата: ноябрь 2009 Ракета-носитель: "Рокот" Космический аппарат: SMOS и PROBA 2 (дополнительная нагрузка) Место старта: Плесецк

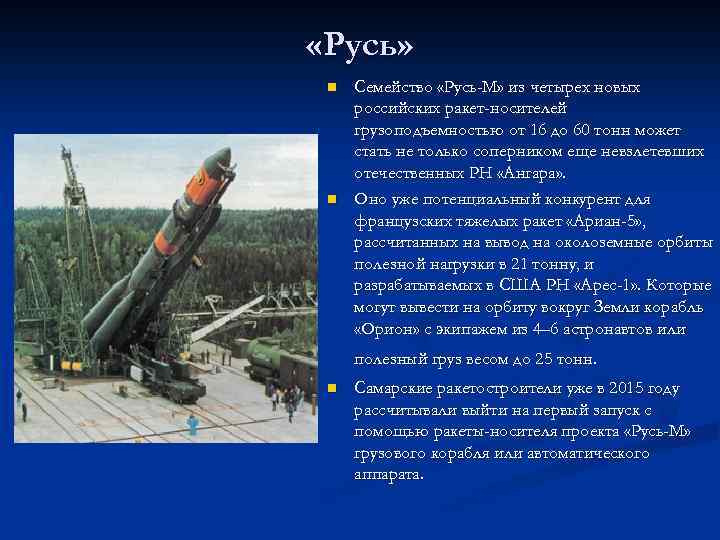

«Русь» n n Семейство «Русь-М» из четырех новых российских ракет-носителей грузоподъемностью от 16 до 60 тонн может стать не только соперником еще невзлетевших отечественных РН «Ангара» . Оно уже потенциальный конкурент для французских тяжелых ракет «Ариан-5» , рассчитанных на вывод на околоземные орбиты полезной нагрузки в 21 тонну, и разрабатываемых в США РН «Арес-1» . Которые могут вывести на орбиту вокруг Земли корабль «Орион» с экипажем из 4– 6 астронавтов или полезный груз весом до 25 тонн. n Самарские ракетостроители уже в 2015 году рассчитывали выйти на первый запуск с помощью ракеты-носителя проекта «Русь-М» грузового корабля или автоматического аппарата.

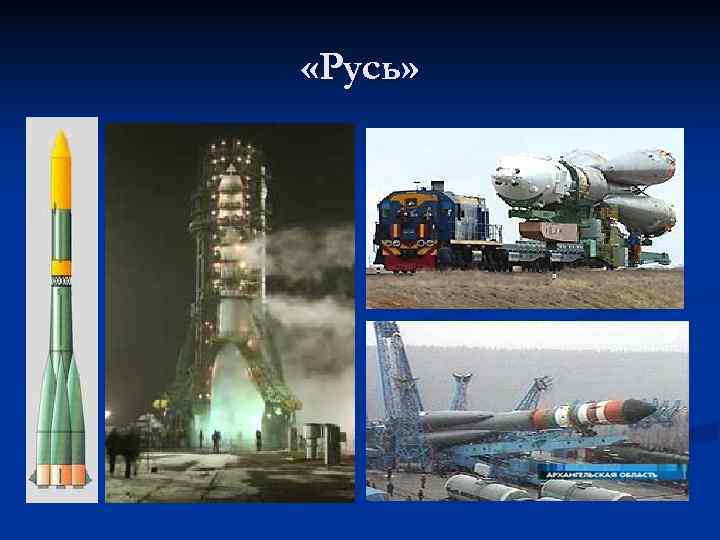

«Русь»

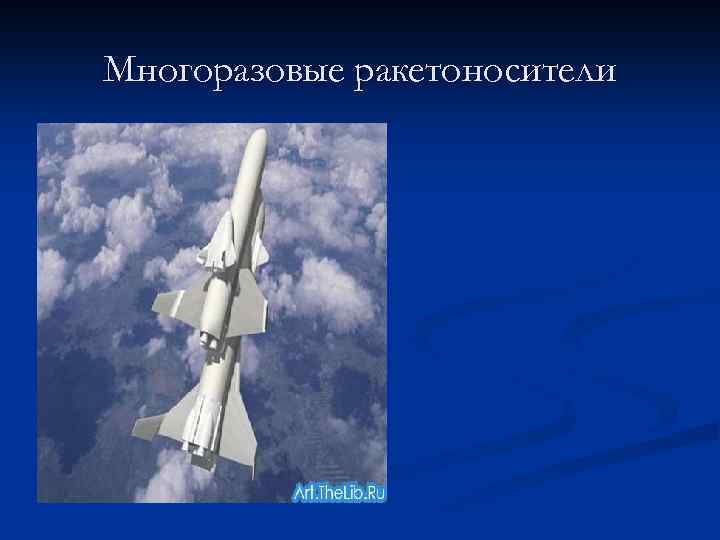

Многоразовые ракетоносители

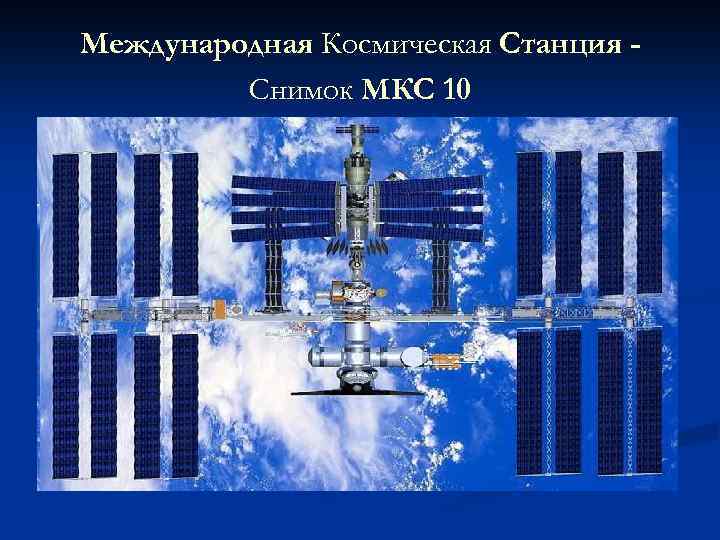

Международная Космическая Станция Снимок МКС 10

Программа "Истребитель спутников"

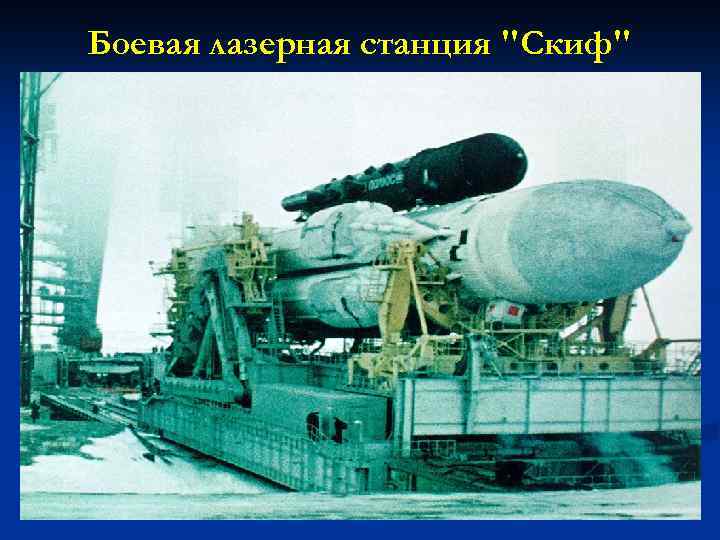

Боевая лазерная станция "Скиф"

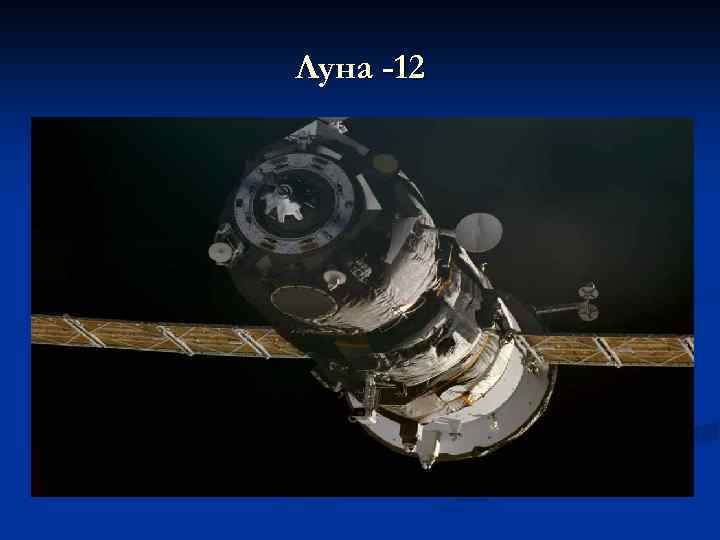

Луна -12

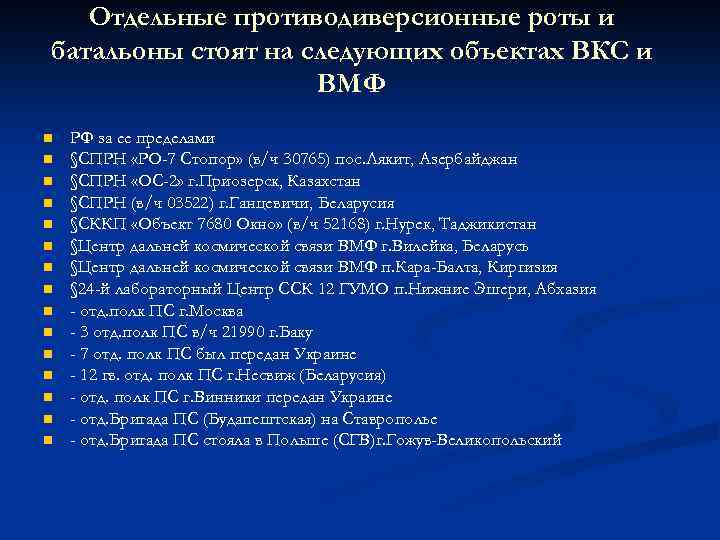

Отдельные противодиверсионные роты и батальоны стоят на следующих объектах ВКС и ВМФ n n n n РФ за ее пределами §СПРН «РО-7 Стопор» (в/ч 30765) пос. Лякит, Азербайджан §СПРН «ОС-2» г. Приозерск, Казахстан §СПРН (в/ч 03522) г. Ганцевичи, Беларусия §СККП «Объект 7680 Окно» (в/ч 52168) г. Нурек, Таджикистан §Центр дальней космической связи ВМФ г. Вилейка, Беларусь §Центр дальней космической связи ВМФ п. Кара-Балта, Киргизия § 24 -й лабораторный Центр ССК 12 ГУМО п. Нижние Эшери, Абхазия - отд. полк ПС г. Москва - 3 отд. полк ПС в/ч 21990 г. Баку - 7 отд. полк ПС был передан Украине - 12 гв. отд. полк ПС г. Несвиж (Беларусия) - отд. полк ПС г. Винники передан Украине - отд. Бригада ПС (Будапештская) на Ставрополье - отд. Бригада ПС стояла в Польше (СГВ)г. Гожув-Великопольский

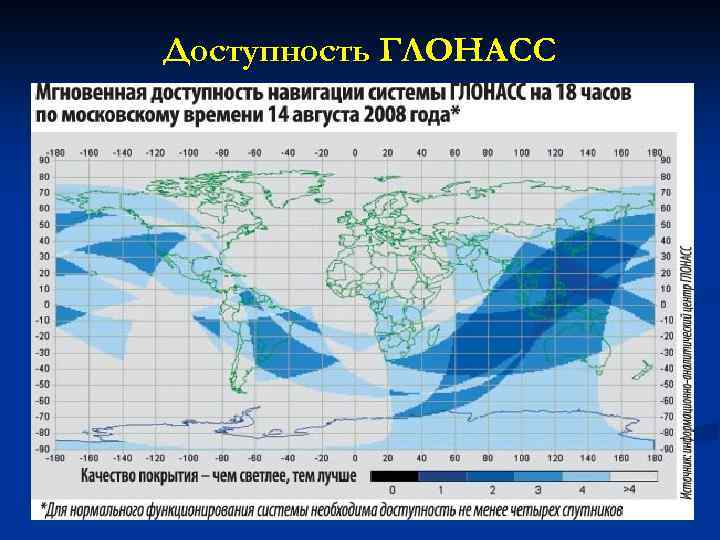

Доступность ГЛОНАСС

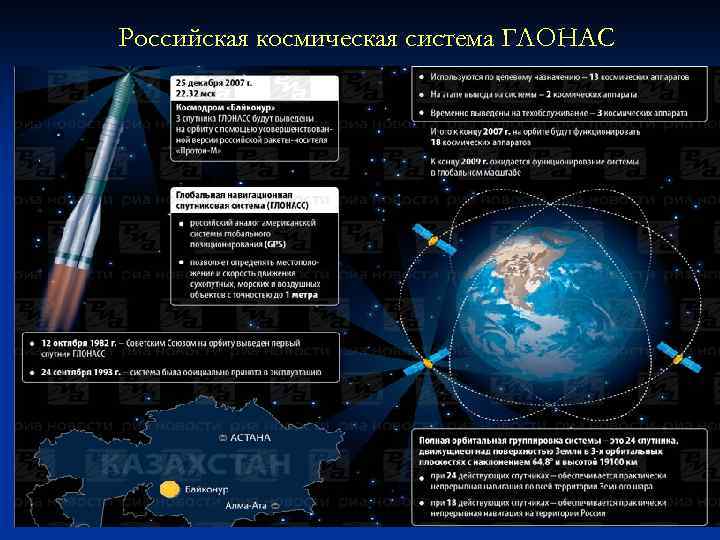

Российская космическая система ГЛОНАС

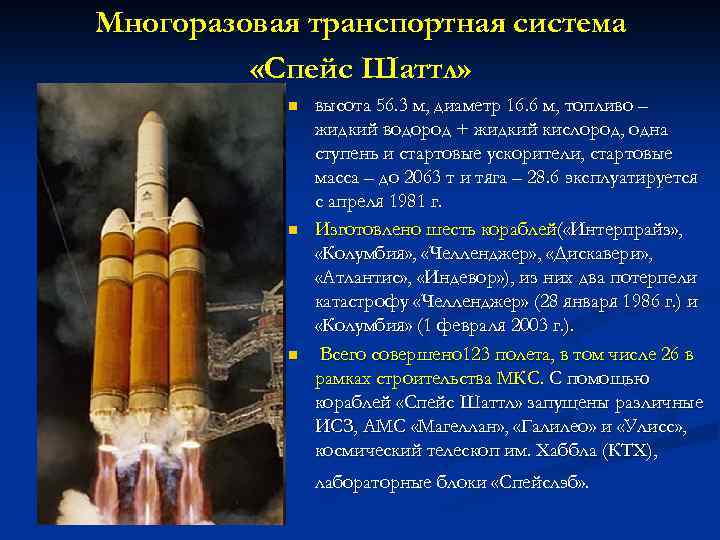

Многоразовая транспортная система «Спейс Шаттл» n n n высота 56. 3 м, диаметр 16. 6 м, топливо – жидкий водород + жидкий кислород, одна ступень и стартовые ускорители, стартовые масса – до 2063 т и тяга – 28. 6 эксплуатируется с апреля 1981 г. Изготовлено шесть кораблей( «Интерпрайз» , «Колумбия» , «Челленджер» , «Дискавери» , «Атлантис» , «Индевор» ), из них два потерпели катастрофу «Челленджер» (28 января 1986 г. ) и «Колумбия» (1 февраля 2003 г. ). Всего совершено 123 полета, в том числе 26 в рамках строительства МКС. С помощью кораблей «Спейс Шаттл» запущены различные ИСЗ, АМС «Магеллан» , «Галилео» и «Улисс» , космический телескоп им. Хаббла (КТХ), лабораторные блоки «Спейслэб» .

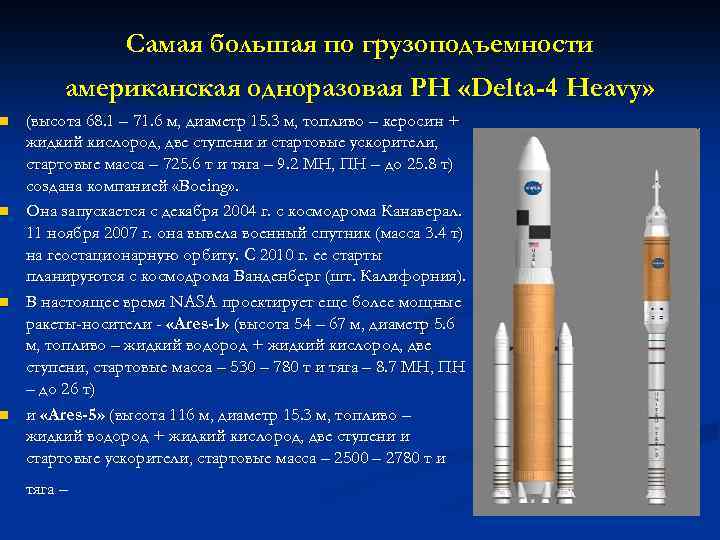

n n Самая большая по грузоподъемности американская одноразовая РН «Delta-4 Heavy» (высота 68. 1 – 71. 6 м, диаметр 15. 3 м, топливо – керосин + жидкий кислород, две ступени и стартовые ускорители, стартовые масса – 725. 6 т и тяга – 9. 2 МН, ПН – до 25. 8 т) создана компанией «Boeing» . Она запускается с декабря 2004 г. с космодрома Канаверал. 11 ноября 2007 г. она вывела военный спутник (масса 3. 4 т) на геостационарную орбиту. С 2010 г. ее старты планируются с космодрома Ванденберг (шт. Калифорния). В настоящее время NASA проектирует еще более мощные ракеты-носители - «Ares-1» (высота 54 – 67 м, диаметр 5. 6 м, топливо – жидкий водород + жидкий кислород, две ступени, стартовые масса – 530 – 780 т и тяга – 8. 7 МН, ПН – до 26 т) и «Ares-5» (высота 116 м, диаметр 15. 3 м, топливо – жидкий водород + жидкий кислород, две ступени и стартовые ускорители, стартовые масса – 2500 – 2780 т и тяга –

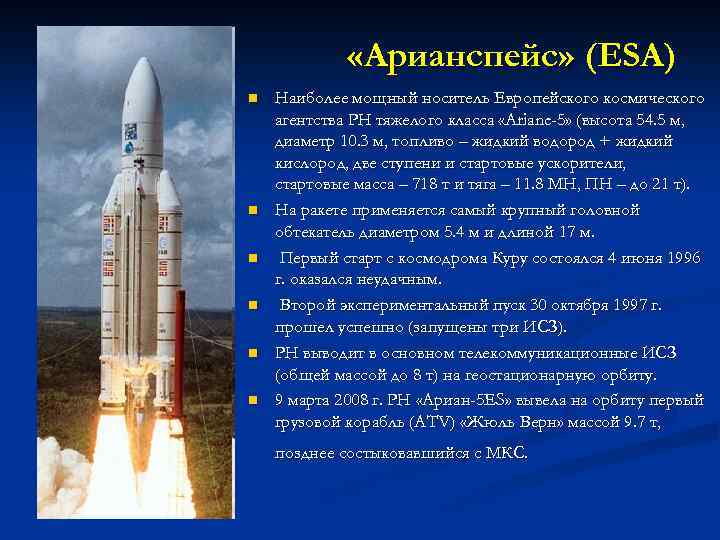

«Арианспейс» (ЕSА) n n n Наиболее мощный носитель Европейского космического агентства РН тяжелого класса «Ariane-5» (высота 54. 5 м, диаметр 10. 3 м, топливо – жидкий водород + жидкий кислород, две ступени и стартовые ускорители, стартовые масса – 718 т и тяга – 11. 8 МН, ПН – до 21 т). На ракете применяется самый крупный головной обтекатель диаметром 5. 4 м и длиной 17 м. Первый старт с космодрома Куру состоялся 4 июня 1996 г. оказался неудачным. Второй экспериментальный пуск 30 октября 1997 г. прошел успешно (запущены три ИСЗ). РН выводит в основном телекоммуникационные ИСЗ (общей массой до 8 т) на геостационарную орбиту. 9 марта 2008 г. РН «Ариан-5 ES» вывела на орбиту первый грузовой корабль (ATV) «Жюль Верн» массой 9. 7 т, позднее состыковавшийся с МКС.

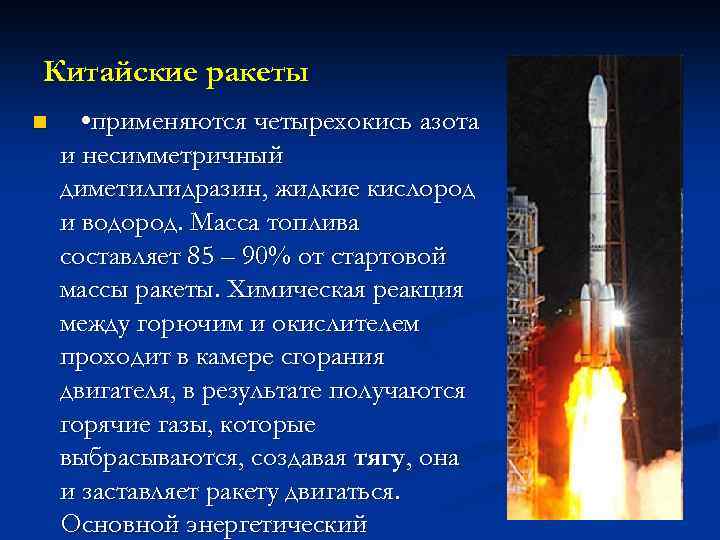

Китайские ракеты n • применяются четырехокись азота и несимметричный диметилгидразин, жидкие кислород и водород. Масса топлива составляет 85 – 90% от стартовой массы ракеты. Химическая реакция между горючим и окислителем проходит в камере сгорания двигателя, в результате получаются горячие газы, которые выбрасываются, создавая тягу, она и заставляет ракету двигаться. Основной энергетический

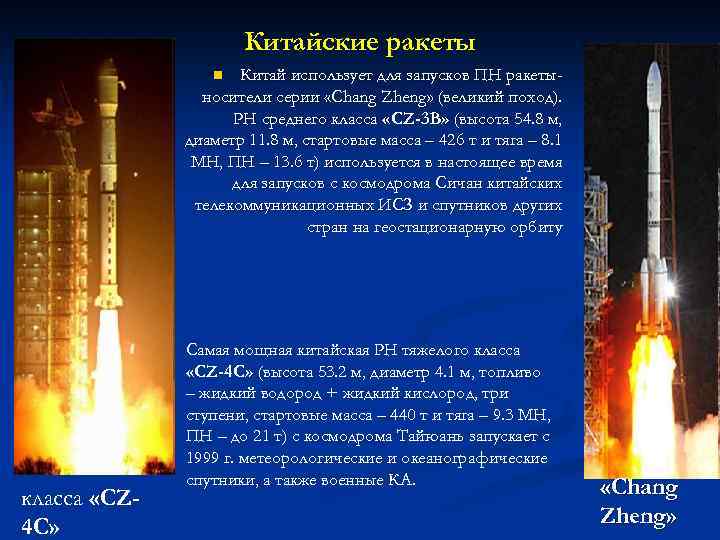

Китайские ракеты Китай использует для запусков ПН ракетыносители серии «Chang Zheng» (великий поход). РН среднего класса «CZ-3 В» (высота 54. 8 м, диаметр 11. 8 м, стартовые масса – 426 т и тяга – 8. 1 МН, ПН – 13. 6 т) используется в настоящее время для запусков с космодрома Сичан китайских телекоммуникационных ИСЗ и спутников других стран на геостационарную орбиту n класса «CZ 4 С» Самая мощная китайская РН тяжелого класса «CZ-4 С» (высота 53. 2 м, диаметр 4. 1 м, топливо – жидкий водород + жидкий кислород, три ступени, стартовые масса – 440 т и тяга – 9. 3 МН, ПН – до 21 т) с космодрома Тайюань запускает с 1999 г. метеорологические и океанографические спутники, а также военные КА. «Chang Zheng»

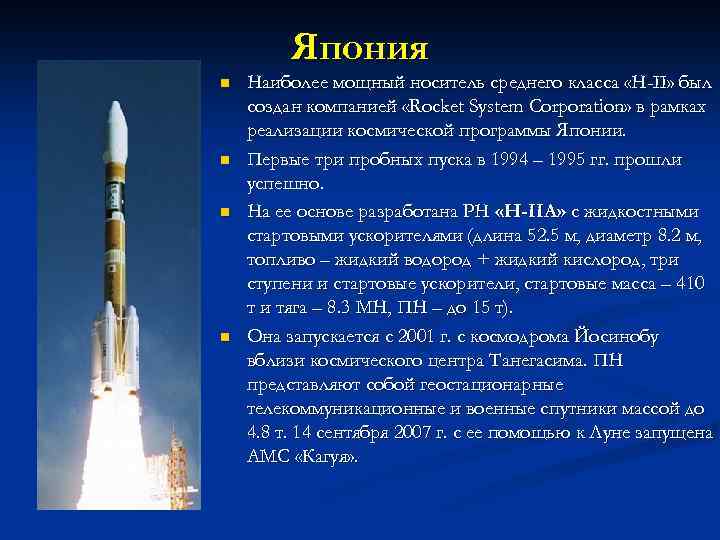

Япония n n Наиболее мощный носитель среднего класса «Н-II» был создан компанией «Rocket System Corporation» в рамках реализации космической программы Японии. Первые три пробных пуска в 1994 – 1995 гг. прошли успешно. На ее основе разработана РН «Н-IIА» с жидкостными стартовыми ускорителями (длина 52. 5 м, диаметр 8. 2 м, топливо – жидкий водород + жидкий кислород, три ступени и стартовые ускорители, стартовые масса – 410 т и тяга – 8. 3 МН, ПН – до 15 т). Она запускается с 2001 г. с космодрома Йосинобу вблизи космического центра Танегасима. ПН представляют собой геостационарные телекоммуникационные и военные спутники массой до 4. 8 т. 14 сентября 2007 г. с ее помощью к Луне запущена АМС «Кагуя» .

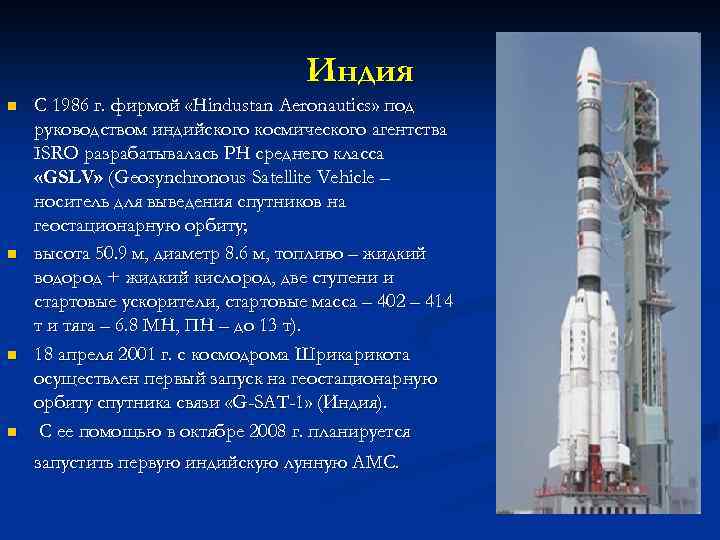

Индия n n С 1986 г. фирмой «Hindustan Aeronautics» под руководством индийского космического агентства ISRO разрабатывалась РН среднего класса «GSLV» (Geosynchronous Satellite Vehicle – носитель для выведения спутников на геостационарную орбиту; высота 50. 9 м, диаметр 8. 6 м, топливо – жидкий водород + жидкий кислород, две ступени и стартовые ускорители, стартовые масса – 402 – 414 т и тяга – 6. 8 МН, ПН – до 13 т). 18 апреля 2001 г. с космодрома Шрикарикота осуществлен первый запуск на геостационарную орбиту спутника связи «G-SAT-1» (Индия). С ее помощью в октябре 2008 г. планируется запустить первую индийскую лунную АМС.

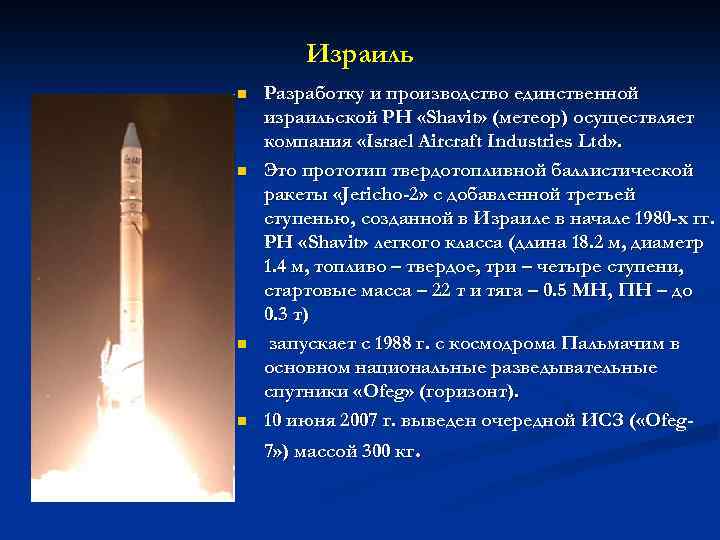

Израиль n n Разработку и производство единственной израильской РН «Shavit» (метеор) осуществляет компания «Israel Aircraft Industries Ltd» . Это прототип твердотопливной баллистической ракеты «Jericho-2» с добавленной третьей ступенью, созданной в Израиле в начале 1980 -х гг. РН «Shavit» легкого класса (длина 18. 2 м, диаметр 1. 4 м, топливо – твердое, три – четыре ступени, стартовые масса – 22 т и тяга – 0. 5 МН, ПН – до 0. 3 т) запускает с 1988 г. с космодрома Пальмачим в основном национальные разведывательные спутники «Ofeg» (горизонт). 10 июня 2007 г. выведен очередной ИСЗ ( «Ofeg 7» ) массой 300 кг.

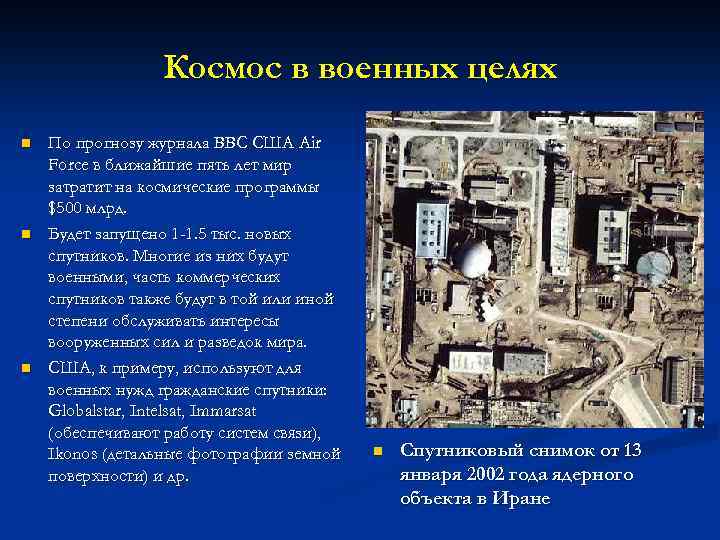

Космос в военных целях n n n По прогнозу журнала ВВС США Air Force в ближайшие пять лет мир затратит на космические программы $500 млрд. Будет запущено 1 -1. 5 тыс. новых спутников. Многие из них будут военными, часть коммерческих спутников также будут в той или иной степени обслуживать интересы вооруженных сил и разведок мира. США, к примеру, используют для военных нужд гражданские спутники: Globalstar, Intelsat, Immarsat (обеспечивают работу систем связи), Ikonos (детальные фотографии земной поверхности) и др. n Спутниковый снимок от 13 января 2002 года ядерного объекта в Иране

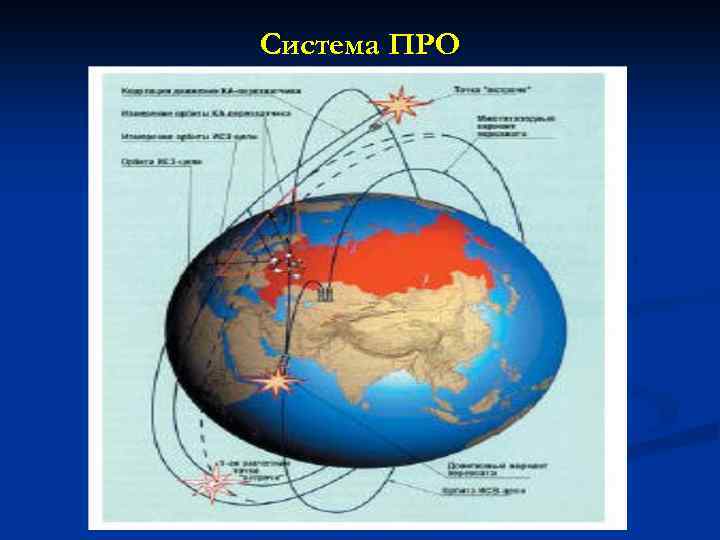

Система ПРО

Администрация Обамы n По всей видимости, примет новый компромиссный план размещения в Европе элементов ПРО, в который не войдут некоторые пункты, вызывавшие у России раздражение. Председатель Объединенного комитета начальников штабов ВС США адмирал Майк Маллен, администрация США "очень близка" к завершению длившегося 7 месяцев анализа плана создания противоракетного щита, продвигавшегося администрацией Джорджа Буша. Президент США Барак Обама сообщил чешскому премьер-министру Яну Фишеру об отказе своей страны, разместить радиолокационную станцию ПРО США в республике

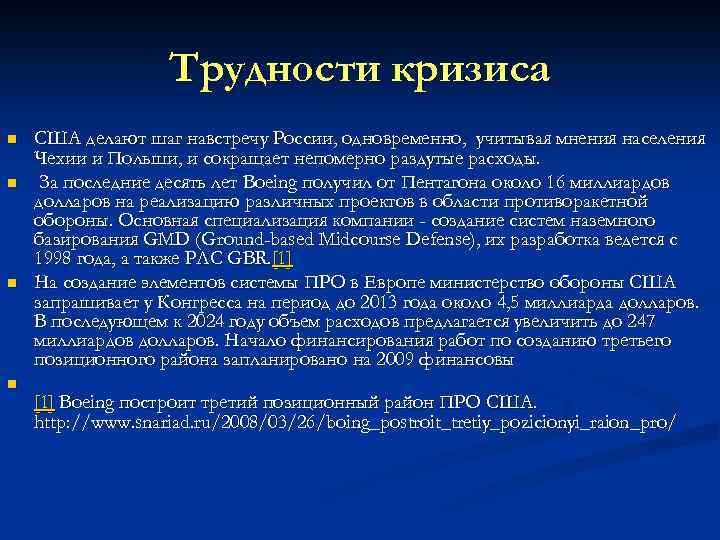

Трудности кризиса n n США делают шаг навстречу России, одновременно, учитывая мнения населения Чехии и Польши, и сокращает непомерно раздутые расходы. За последние десять лет Boeing получил от Пентагона около 16 миллиардов долларов на реализацию различных проектов в области противоракетной обороны. Основная специализация компании - создание систем наземного базирования GMD (Ground-based Midcourse Defense), их разработка ведется с 1998 года, а также РЛС GBR. [1] На создание элементов системы ПРО в Европе министерство обороны США запрашивает у Конгресса на период до 2013 года около 4, 5 миллиарда долларов. В последующем к 2024 году объем расходов предлагается увеличить до 247 миллиардов долларов. Начало финансирования работ по созданию третьего позиционного района запланировано на 2009 финансовы [1] Boeing построит третий позиционный район ПРО США. http: //www. snariad. ru/2008/03/26/boing_postroit_tretiy_pozicionyi_raion_pro/

Радость победы над США на дипломатическом фронте. n n n Вызывает сомнение радость Российских политологов, дипломатов, и части экспертов, что они смогли «пообедать США на дипломатическом фронте» . Роуз Гетемеллер, которая ведет переговори с американской стороны, год назад в фонде Карнэги (Москве) который она тогда возглавляла, представила американский вариант «Программа действий для новых президентских администраций» по «Американо-российское сотрудничество в области ПРО» для ознакомления. И дейстивельно, но самом деле, практически, США проводиться в жизнь свой собственный план американской администрации, не обращая внимание на Россию.

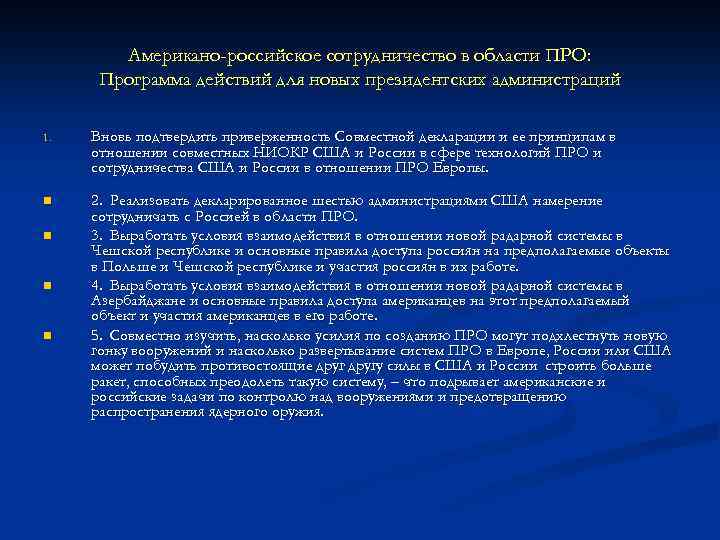

Американо-российское сотрудничество в области ПРО: Программа действий для новых президентских администраций 1. Вновь подтвердить приверженность Совместной декларации и ее принципам в отношении совместных НИОКР США и России в сфере технологий ПРО и сотрудничества США и России в отношении ПРО Европы. n 2. Реализовать декларированное шестью администрациями США намерение сотрудничать с Россией в области ПРО. 3. Выработать условия взаимодействия в отношении новой радарной системы в Чешской республике и основные правила доступа россиян на предполагаемые объекты в Польше и Чешской республике и участия россиян в их работе. 4. Выработать условия взаимодействия в отношении новой радарной системы в Азербайджане и основные правила доступа американцев на этот предполагаемый объект и участия американцев в его работе. 5. Совместно изучить, насколько усилия по созданию ПРО могут подхлестнуть новую гонку вооружений и насколько развертывание систем ПРО в Европе, России или США может побудить противостоящие другу силы в США и России строить больше ракет, способных преодолеть такую систему, – что подрывает американские и российские задачи по контролю над вооружениями и предотвращению распространения ядерного оружия. n n n

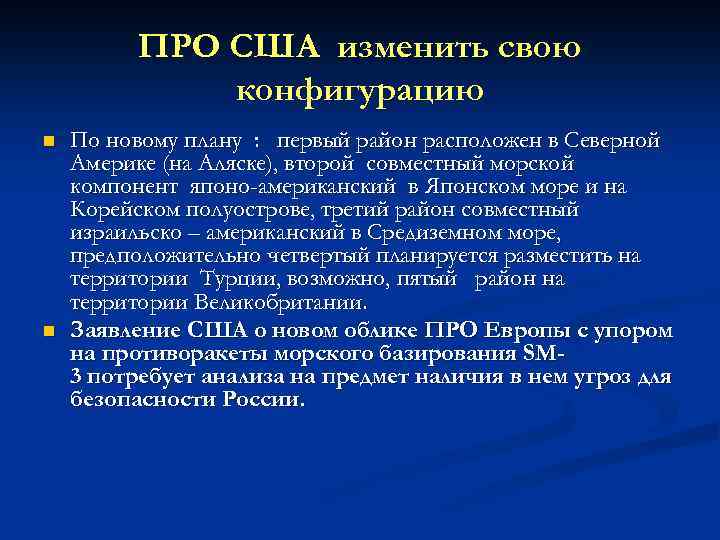

ПРО США изменить свою конфигурацию n n По новому плану : первый район расположен в Северной Америке (на Аляске), второй совместный морской компонент японо-американский в Японском море и на Корейском полуострове, третий район совместный израильско – американский в Средиземном море, предположительно четвертый планируется разместить на территории Турции, возможно, пятый район на территории Великобритании. Заявление США о новом облике ПРО Европы с упором на противоракеты морского базирования SM 3 потребует анализа на предмет наличия в нем угроз для безопасности России.

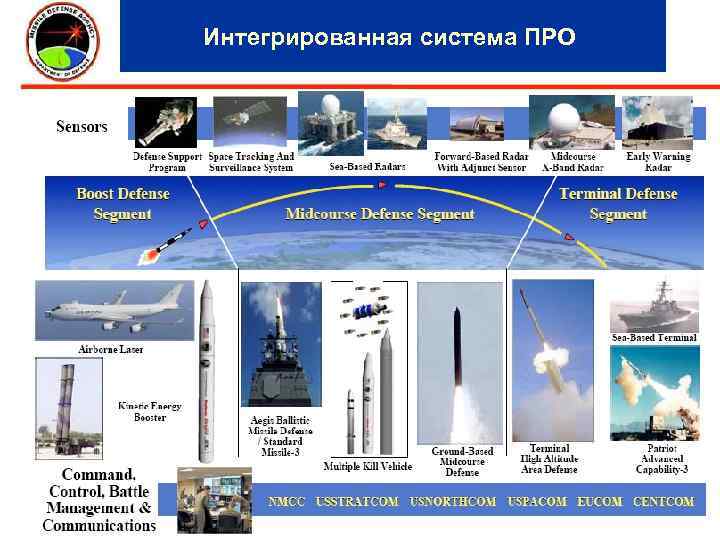

Интегрированная система ПРО

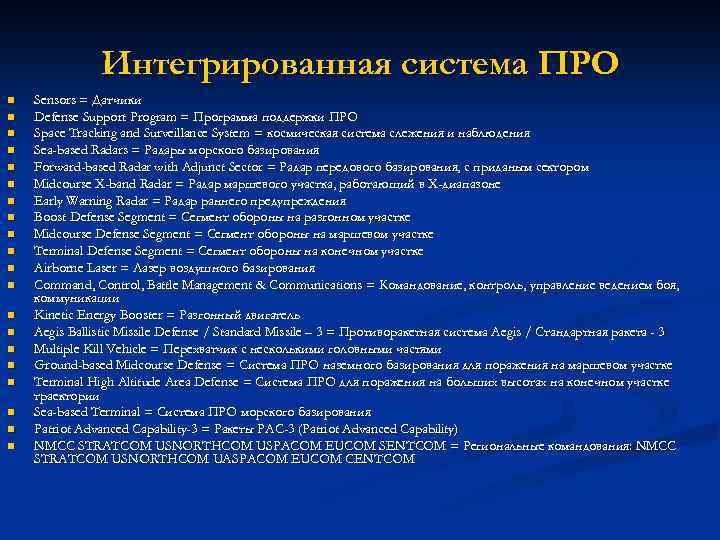

Интегрированная система ПРО n n n n n Sensors = Датчики Defense Support Program = Программа поддержки ПРО Space Tracking and Surveillance System = космическая система слежения и наблюдения Sea-based Radars = Радары морского базирования Forward-based Radar with Adjunct Sector = Радар передового базирования, с приданым сектором Midcourse X-band Radar = Радар маршевого участка, работающий в Х-диапазоне Early Warning Radar = Радар раннего предупреждения Boost Defense Segment = Сегмент обороны на разгонном участке Midcourse Defense Segment = Сегмент обороны на маршевом участке Terminal Defense Segment = Сегмент обороны на конечном участке Airborne Laser = Лазер воздушного базирования Command, Control, Battle Management & Communications = Командование, контроль, управление ведением боя, коммуникации Kinetic Energy Booster = Разгонный двигатель Aegis Ballistic Missile Defense / Standard Missile – 3 = Противоракетная система Aegis / Стандартная ракета - 3 Multiple Kill Vehicle = Перехватчик с несколькими головными частями Ground-based Midcourse Defense = Система ПРО наземного базирования для поражения на маршевом участке Terminal High Altitude Area Defense = Система ПРО для поражения на больших высотах на конечном участке траектории Sea-based Terminal = Система ПРО морского базирования Patriot Advanced Capability-3 = Ракеты РАС-3 (Patriot Advanced Capability) NMCC STRATCOM USNORTHCOM USPACOM EUCOM SENTCOM = Региональные командования: NMCC STRATCOM USNORTHCOM UASPACOM EUCOM СENTCOM

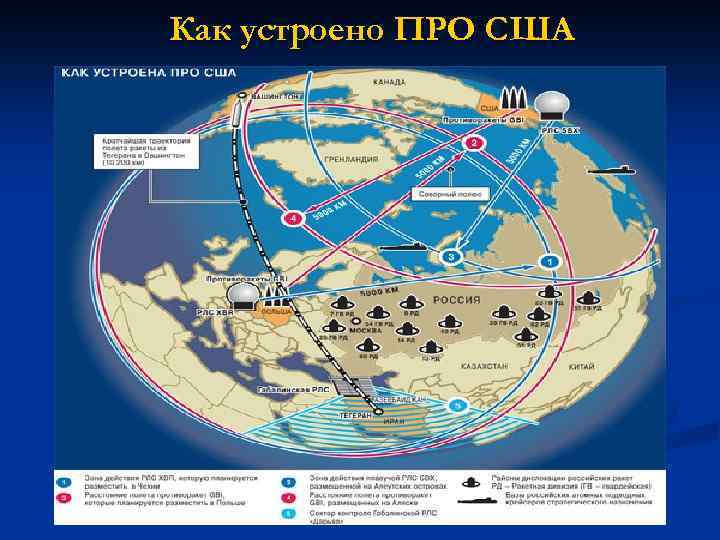

Как устроено ПРО США

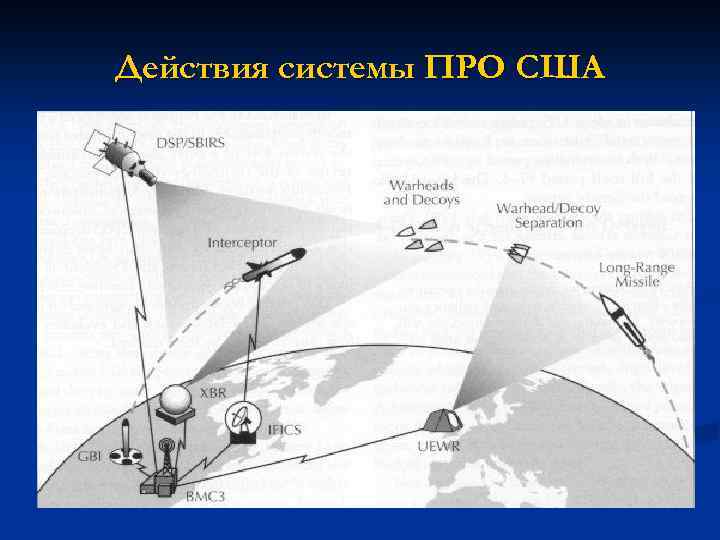

Действия системы ПРО США

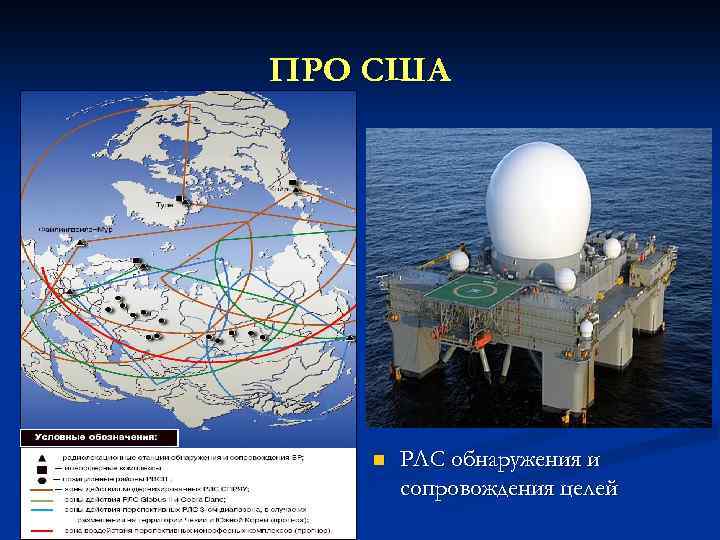

ПРО США n РЛС обнаружения и сопровождения целей

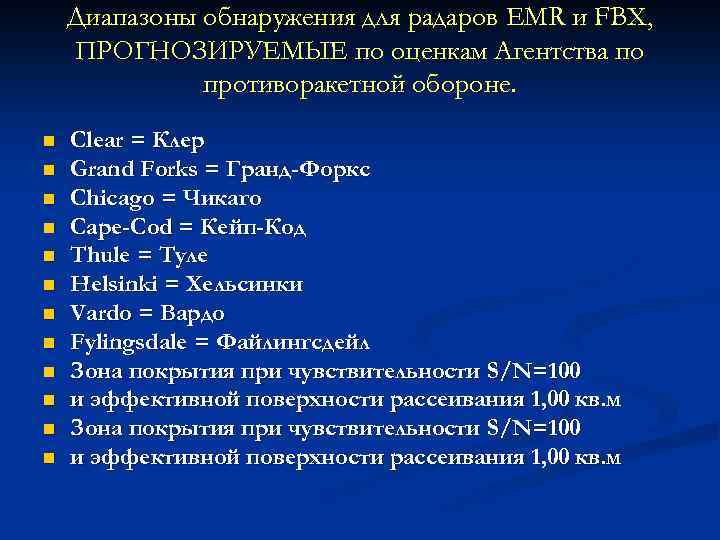

Диапазоны обнаружения для радаров EMR и FBX, ПРОГНОЗИРУЕМЫЕ по оценкам Агентства по противоракетной обороне. n n n Clear = Клер Grand Forks = Гранд-Форкс Chicago = Чикаго Cape-Cod = Кейп-Код Thule = Туле Helsinki = Хельсинки Vardo = Вардо Fylingsdale = Файлингсдейл Зона покрытия при чувствительности S/N=100 и эффективной поверхности рассеивания 1, 00 кв. м

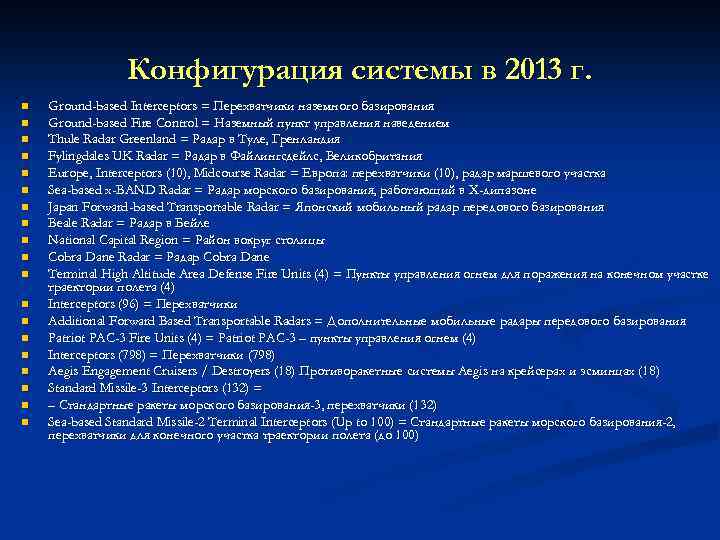

Конфигурация системы в 2013 г. n n n n n Ground-based Interceptors = Перехватчики наземного базирования Ground-based Fire Control = Наземный пункт управления наведением Thule Radar Greenland = Радар в Туле, Гренландия Fylingdales UK Radar = Радар в Файлингсдейлс, Великобритания Europe, Interceptors (10), Midcourse Radar = Европа: перехватчики (10), радар маршевого участка Sea-based x-BAND Radar = Радар морского базирования, работающий в Х-дипазоне Japan Forward-based Transportable Radar = Японский мобильный радар передового базирования Beale Radar = Радар в Бейле National Capital Region = Район вокруг столицы Cobra Dane Radar = Радар Cobra Dane Terminal High Altitude Area Defense Fire Units (4) = Пункты управления огнем для поражения на конечном участке траектории полета (4) Interceptors (96) = Перехватчики Additional Forward Based Transportable Radars = Дополнительные мобильные радары передового базирования Patriot PAC-3 Fire Units (4) = Patriot PAC-3 – пункты управления огнем (4) Interceptors (798) = Перехватчики (798) Aegis Engagement Cruisers / Destroyers (18) Противоракетные системы Aegis на крейсерах и эсминцах (18) Standard Missile-3 Interceptors (132) = – Стандартные ракеты морского базирования-3, перехватчики (132) Sea-based Standard Missile-2 Terminal Interceptors (Up to 100) = Стандартные ракеты морского базирования-2, перехватчики для конечного участка траектории полета (до 100)

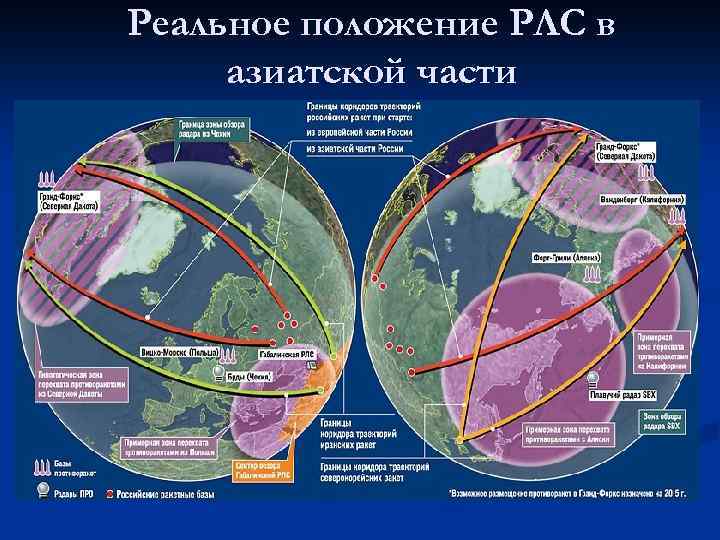

Реальное положение РЛС в азиатской части

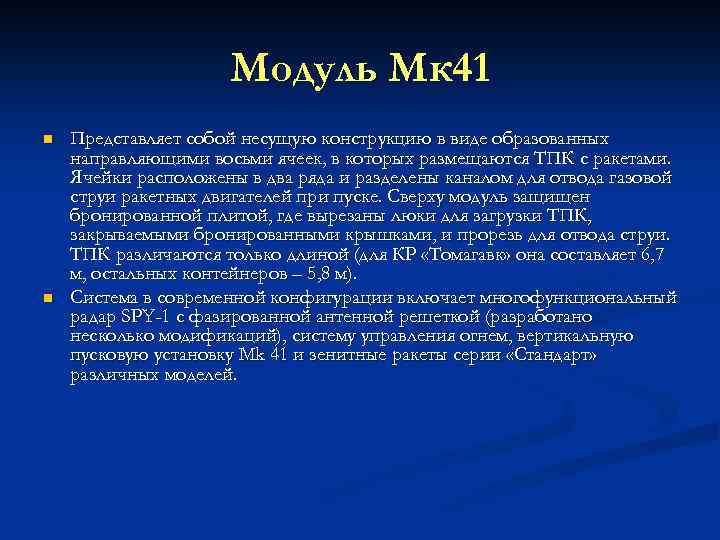

Модуль Мк 41 n n Представляет собой несущую конструкцию в виде образованных направляющими восьми ячеек, в которых размещаются ТПК с ракетами. Ячейки расположены в два ряда и разделены каналом для отвода газовой струи ракетных двигателей при пуске. Сверху модуль защищен бронированной плитой, где вырезаны люки для загрузки ТПК, закрываемыми бронированными крышками, и прорезь для отвода струи. ТПК различаются только длиной (для КР «Томагавк» она составляет 6, 7 м, остальных контейнеров – 5, 8 м). Система в современной конфигурации включает многофункциональный радар SPY-1 с фазированной антенной решеткой (разработано несколько модификаций), систему управления огнем, вертикальную пусковую установку Mk 41 и зенитные ракеты серии «Стандарт» различных моделей.

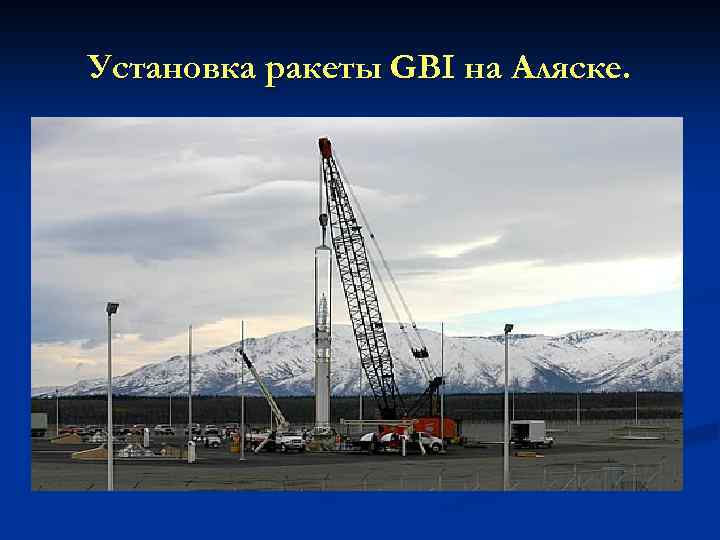

Установка ракеты GBI на Аляске.

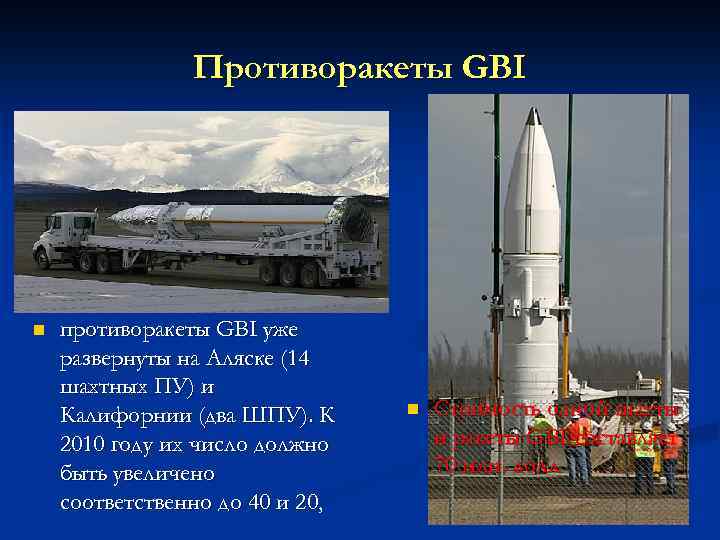

Противоракеты GBI n противоракеты GBI уже развернуты на Аляске (14 шахтных ПУ) и Калифорнии (два ШПУ). К 2010 году их число должно быть увеличено соответственно до 40 и 20, n Стоимость одной шахты и ракеты GBI составляет 70 млн. долл

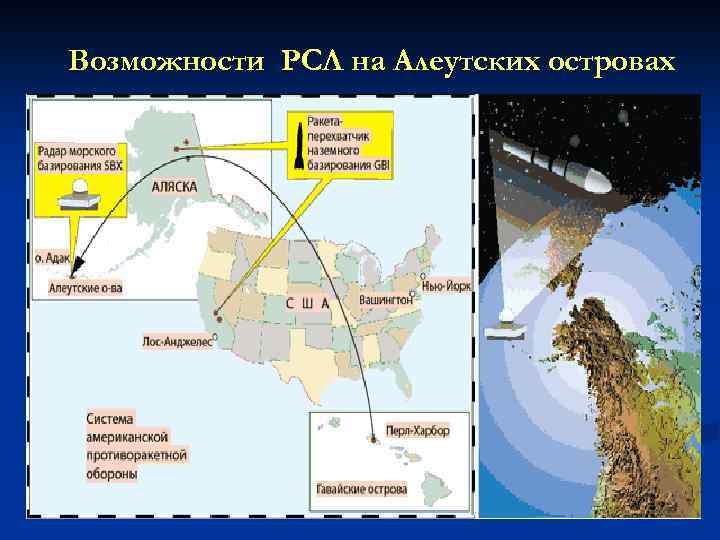

Возможности РСЛ на Алеутских островах

система ПРО - THAСAD Система Управление пуском Август 2007 0 На конец 2007 ? План на 2013 4 0 ? 96 1 2 3 THAAD Перехватчики THAAD Дополнительные радары FBX

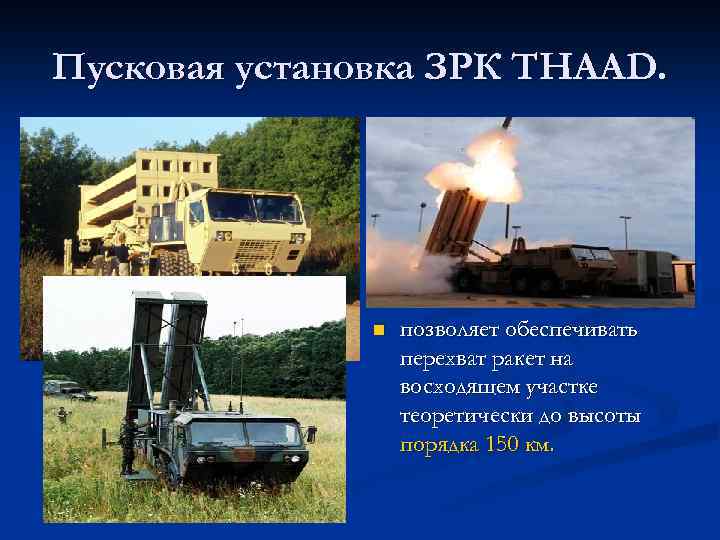

Пусковая установка ЗРК THAAD. n позволяет обеспечивать перехват ракет на восходящем участке теоретически до высоты порядка 150 км.

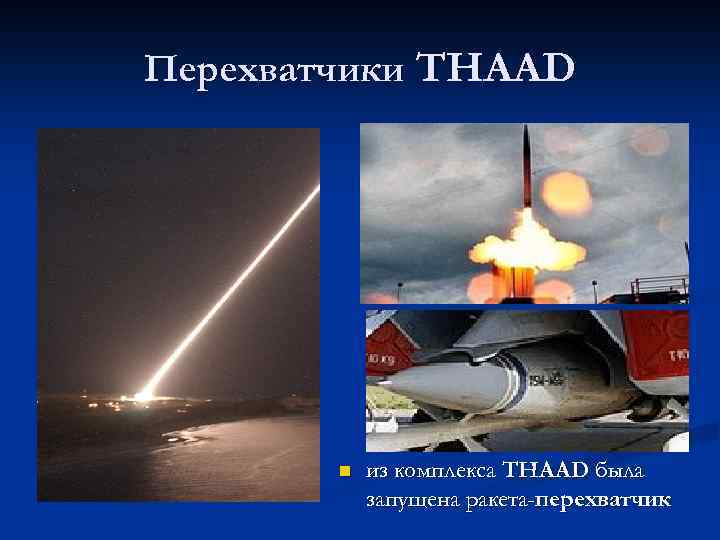

Перехватчики THAAD n из комплекса THAAD была запущена ракета-перехватчик

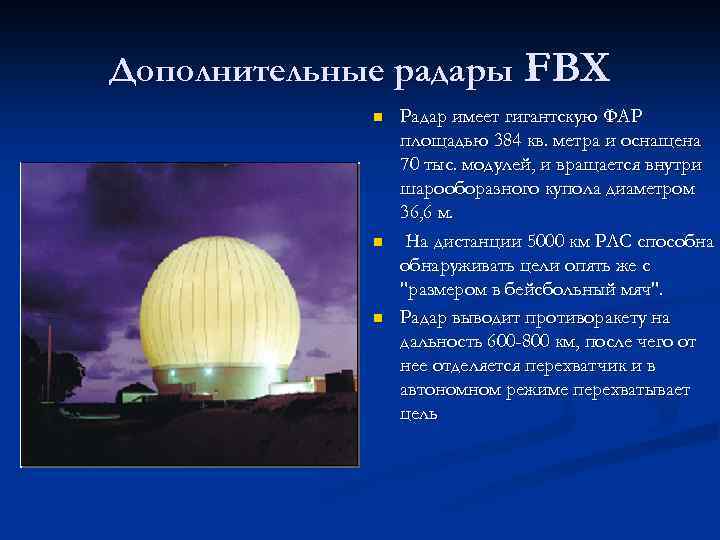

Дополнительные радары FBX n n n Радар имеет гигантскую ФАР площадью 384 кв. метра и оснащена 70 тыс. модулей, и вращается внутри шарооборазного купола диаметром 36, 6 м. На дистанции 5000 км РЛС способнаруживать цели опять же с "размером в бейсбольный мяч". Радар выводит противоракету на дальность 600 -800 км, после чего от нее отделяется перехватчик и в автономном режиме перехватывает цель

База РЛС на Шпицберген Активное взаимодействие США с Норвегией по использованию расположенного в населённом пункте Лонгйир на Шпицбергене норвежского центра спутниковой связи, предназначенного для сбора информации с находящихся на полярных орбитах экологических и метеорологических спутников.

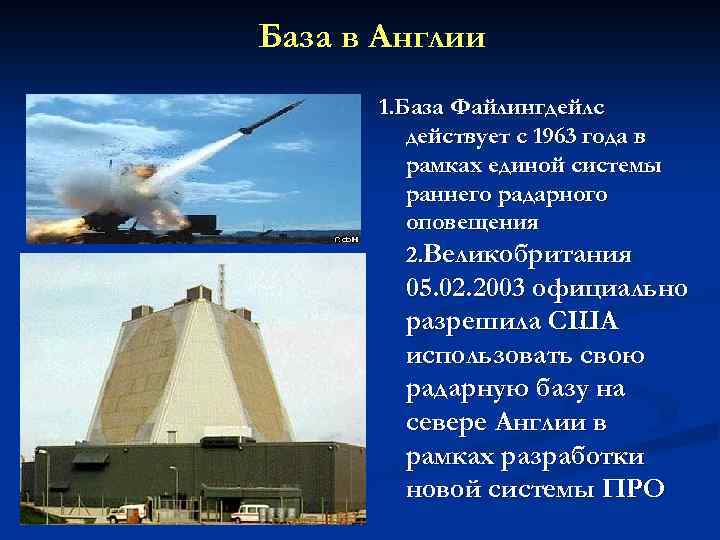

База в Англии 1. База Файлингдейлс действует с 1963 года в рамках единой системы раннего радарного оповещения 2. Великобритания 05. 02. 2003 официально разрешила США использовать свою радарную базу на севере Англии в рамках разработки новой системы ПРО

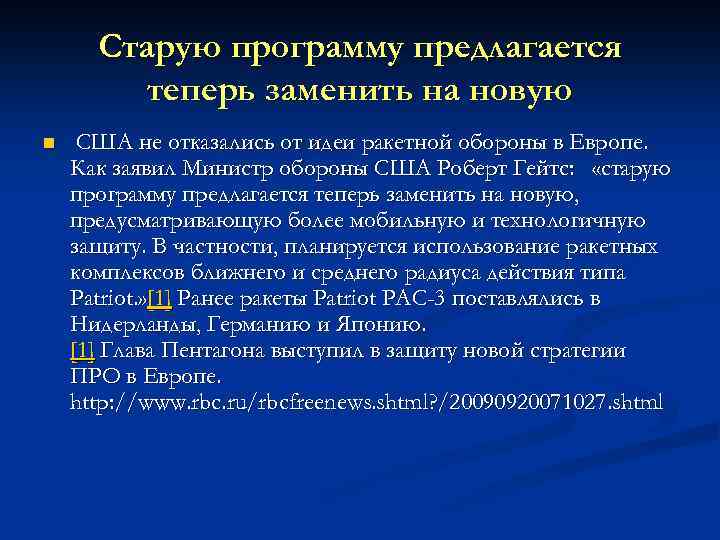

Старую программу предлагается теперь заменить на новую n США не отказались от идеи ракетной обороны в Европе. Как заявил Министр обороны США Роберт Гейтс: «старую программу предлагается теперь заменить на новую, предусматривающую более мобильную и технологичную защиту. В частности, планируется использование ракетных комплексов ближнего и среднего радиуса действия типа Patriot. » [1] Ранее ракеты Patriot PAC-3 поставлялись в Нидерланды, Германию и Японию. [1] Глава Пентагона выступил в защиту новой стратегии ПРО в Европе. http: //www. rbc. ru/rbcfreenews. shtml? /20090920071027. shtml

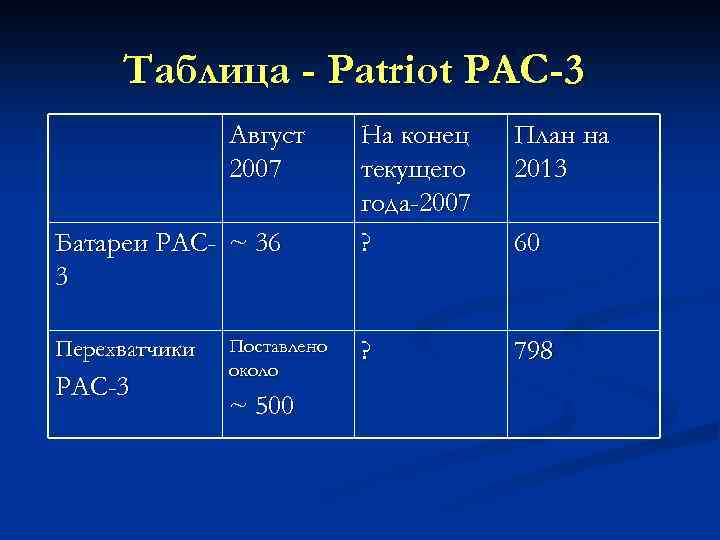

Таблица - Patriot PAC-3 Август 2007 Батареи PAC- ~ 36 3 Перехватчики PAC-3 Поставлено около ~ 500 На конец текущего года-2007 ? План на 2013 ? 798 60

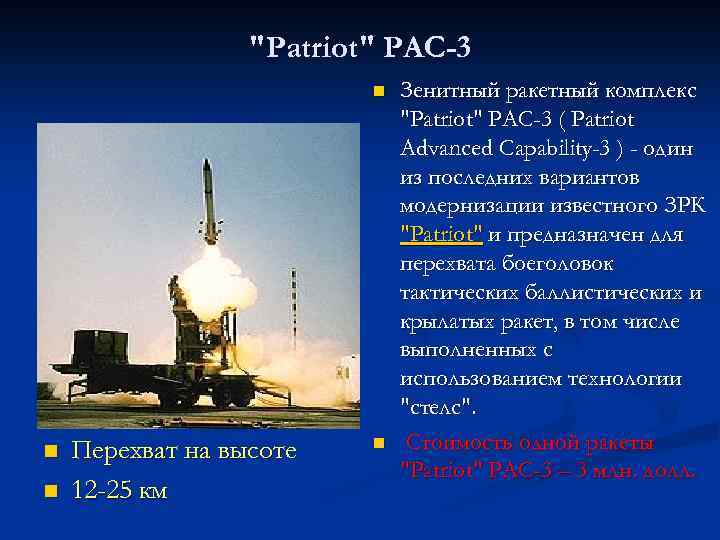

"Patriot" PAC-3 n n n Перехват на высоте 12 -25 км n Зенитный ракетный комплекс "Patriot" PAC-3 ( Patriot Advanced Capability-3 ) - один из последних вариантов модернизации известного ЗРК "Patriot" и предназначен для перехвата боеголовок тактических баллистических и крылатых ракет, в том числе выполненных с использованием технологии "стелс". Стоимость одной ракеты "Patriot" PAC-3 – 3 млн. долл.

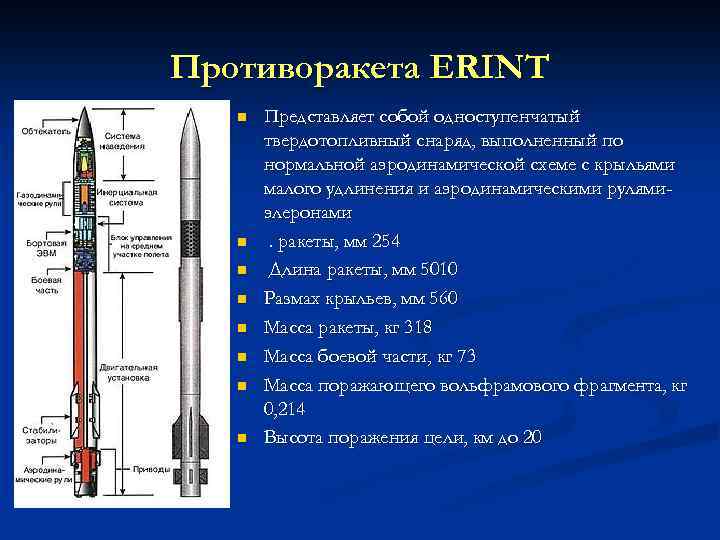

Противоракета ERINT n n n n Представляет собой одноступенчатый твердотопливный снаряд, выполненный по нормальной аэродинамической схеме с крыльями малого удлинения и аэродинамическими рулямиэлеронами. ракеты, мм 254 Длина ракеты, мм 5010 Размах крыльев, мм 560 Масса ракеты, кг 318 Масса боевой части, кг 73 Масса поражающего вольфрамового фрагмента, кг 0, 214 Высота поражения цели, км до 20

«Стандарт SM-3» n С созданием принципиально новой противоракеты с дальностью стрельбы 1000 км (блок 1) и 1500 км (блок 2), способных перехватывать баллистические ракеты средней дальности, а в перспективе и оснащением системы «ИДЖИС» перспективной противоракетой SM-27, имеющей в качестве «боеголовки» комплекс пучкового оружия (первые два «Стандарта-3» оснащены, соответственно, кинетическими перехватчиками KKV и облегченной EKKV, поражающие цель прямым попаданием), данная система оружия по своим противоракетным возможностям вплотную приблизится к системе ПРО дальнего действия GBI, которые развернуты в Калифорнии и Аляске. n Эти ракеты размещаются в удлиненных ПУ длиной 6, 7 м (на каждом корабле будет зарезервировано от 8 до 16 таких ячеек). Все это говорит о том, что США придают океанской компоненте своей ПРО огромное значение

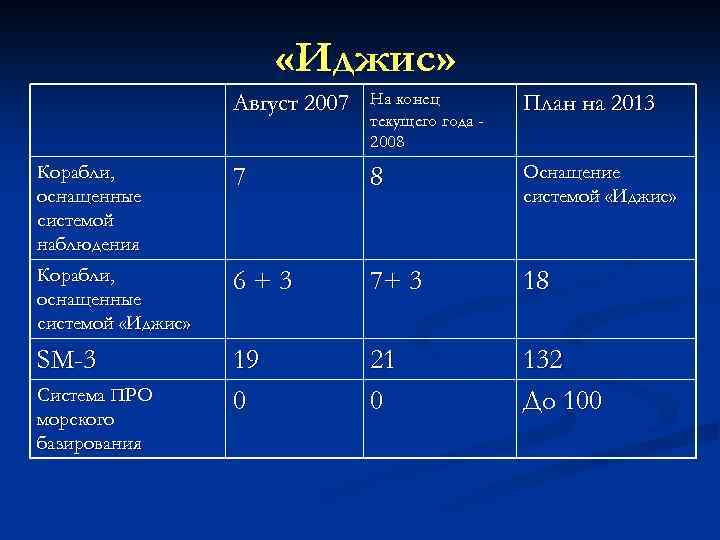

«Иджис» Август 2007 На конец текущего года 2008 План на 2013 Корабли, оснащенные системой наблюдения 7 8 Оснащение системой «Иджис» Корабли, оснащенные системой «Иджис» 6+3 7+ 3 18 SM-3 19 0 21 0 132 До 100 Система ПРО морского базирования

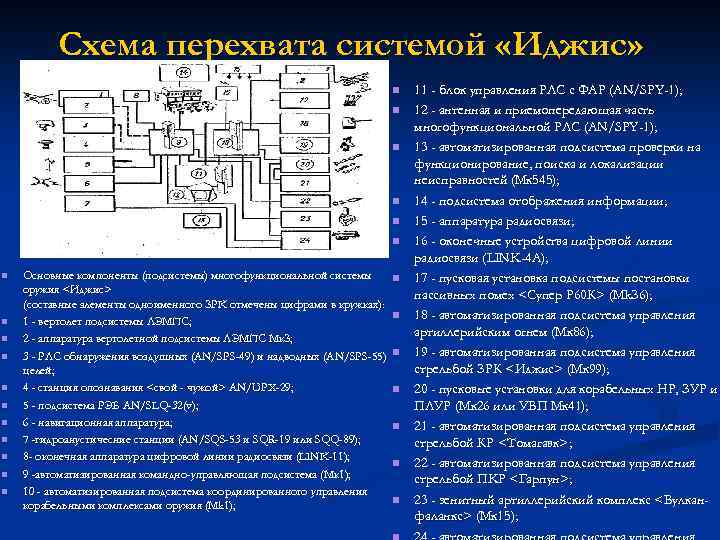

Схема перехвата системой «Иджис» n n n n n Основные компоненты (подсистемы) многофункциональной системы оружия <Иджис> (составные элементы одноименного ЗРK отмечены цифрами в кружках): 1 - вертолет подсистемы ЛЭМПС; 2 - аппаратура вертолетной подсистемы ЛЭМПС Мк. З; 3 - РЛС обнаружения воздушных (AN/SPS-49) и надводных (AN/SPS-55) целей; 4 - станция опознавания <свой - чужой> AN/UPX-29; 5 - подсистема РЭБ AN/SLQ-32(v); 6 - навигационная аппаратура; 7 -гидроанустичесние станции (AN/SQS-53 и SQR-19 или SQQ-89); -гидроанустичесние 8 - оконечная аппаратура цифровой линии радиосвязи (LINK-11); 9 -автоматизированная командно-управляющая подсистема (Мк 1); 10 - автоматизированная подсистема координированного управления корабельными комплексами оружия (Мk 1); n n n n 11 - блок управления РЛС с ФАР (AN/SPY-1); 12 - антенная и приемопередающая часть многофункциональной РЛС (AN/SPY-1); 13 - автоматизированная подсистема проверки на функционирование, поиска и локализации неисправностей (Мк 545); 14 - подсистема отображения информации; 15 - аппаратура радиосвязи; 16 - оконечные устройства цифровой линии радиосвязи (LINK-4 A); 17 - пусковая установка подсистемы постановки пассивных помех <Супер Р 60 К> (Мk. З 6); 18 - автоматизированная подсистема управления артиллерийским огнем (Мк 86); 19 - автоматизированная подсистема управления стрельбой ЗРК <Иджис> (Мк 99); 20 - пусковые установки для корабельных HP, ЗУР и ПЛУР (Мк 26 или УВП Мк 41); 21 - автоматизированная подсистема управления стрельбой КР <Томагавк>; 22 - автоматизированная подсистема управления стрельбой ПKР <Гарпун>; 23 - зенитный артиллерийский комплекс <Вулканфаланкс> (Мк 15);

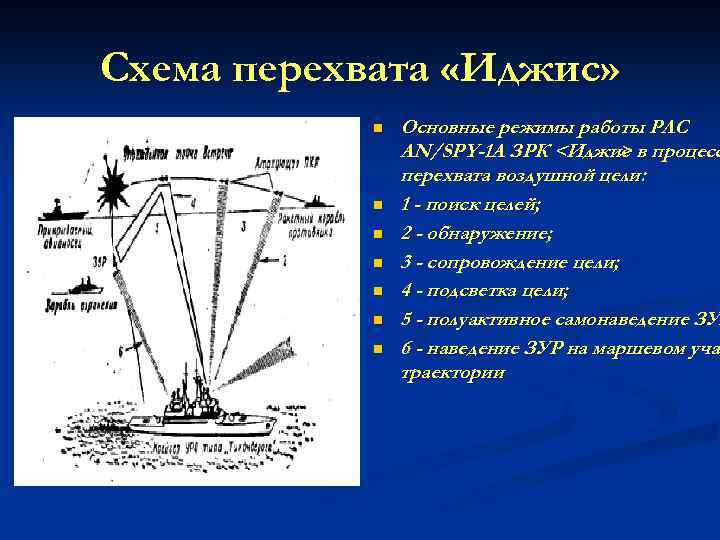

Схема перехвата «Иджис» n n n n Основные режимы работы РЛС AN/SPY-1 A ЗРК <Иджис в процесс > перехвата воздушной цели: 1 - поиск целей; 2 - обнаружение; 3 - сопровождение цели; 4 - подсветка цели; 5 - полуактивное самонаведение ЗУР 6 - наведение ЗУР на маршевом учас уча траектории

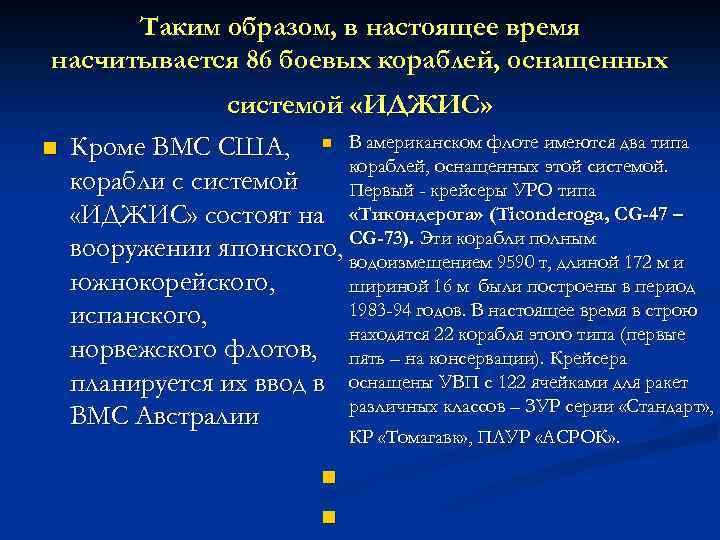

Таким образом, в настоящее время насчитывается 86 боевых кораблей, оснащенных n системой «ИДЖИС» Кроме ВМС США, n В американском флоте имеются два типа кораблей, оснащенных этой системой. корабли с системой Первый - крейсеры УРО типа «ИДЖИС» состоят на «Тикондерога» (Ticonderoga, CG-47 – CG-73). Эти корабли полным вооружении японского, водоизмещением 9590 т, длиной 172 м и южнокорейского, шириной 16 м были построены в период 1983 -94 годов. В настоящее время в строю испанского, находятся 22 корабля этого типа (первые норвежского флотов, пять – на консервации). Крейсера планируется их ввод в оснащены УВП с 122 ячейками для ракет различных классов – ЗУР серии «Стандарт» , ВМС Австралии КР «Томагавк» , ПЛУР «АСРОК» . n n

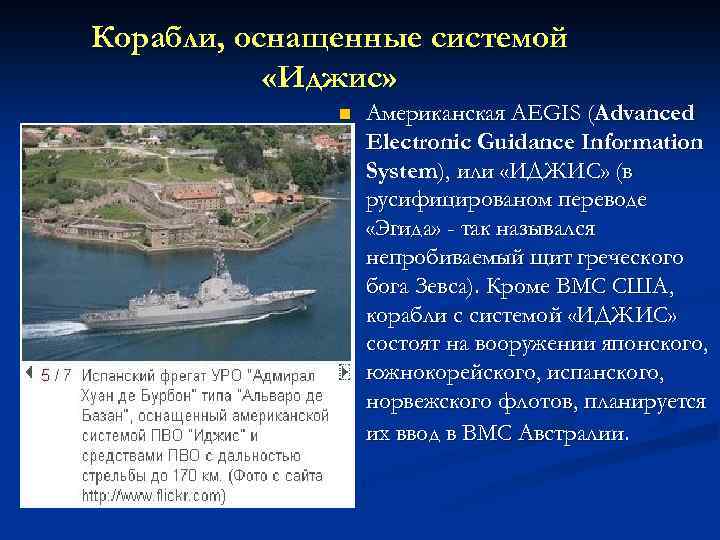

Корабли, оснащенные системой «Иджис» n Американская AEGIS (Advanced Electronic Guidance Information System), или «ИДЖИС» (в русифицированом переводе «Эгида» - так назывался непробиваемый щит греческого бога Зевса). Кроме ВМС США, корабли с системой «ИДЖИС» состоят на вооружении японского, южнокорейского, испанского, норвежского флотов, планируется их ввод в ВМС Австралии.

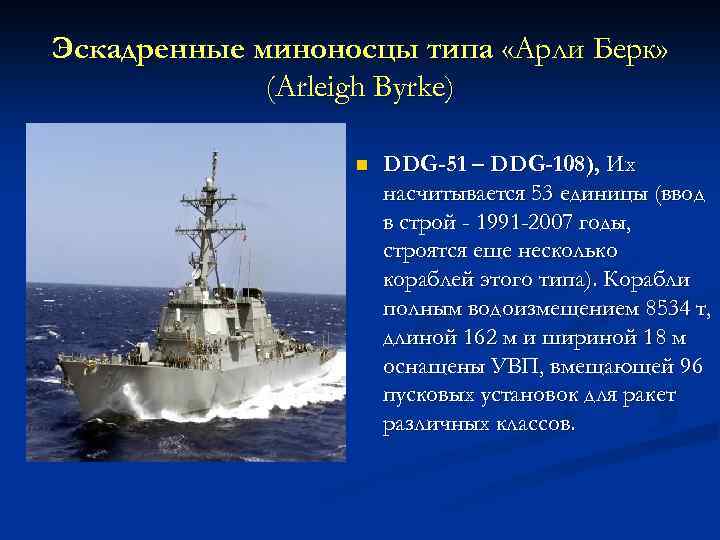

Эскадренные миноносцы типа «Арли Берк» (Arleigh Byrke) n DDG-51 – DDG-108), Их насчитывается 53 единицы (ввод в строй - 1991 -2007 годы, строятся еще несколько кораблей этого типа). Корабли полным водоизмещением 8534 т, длиной 162 м и шириной 18 м оснащены УВП, вмещающей 96 пусковых установок для ракет различных классов.

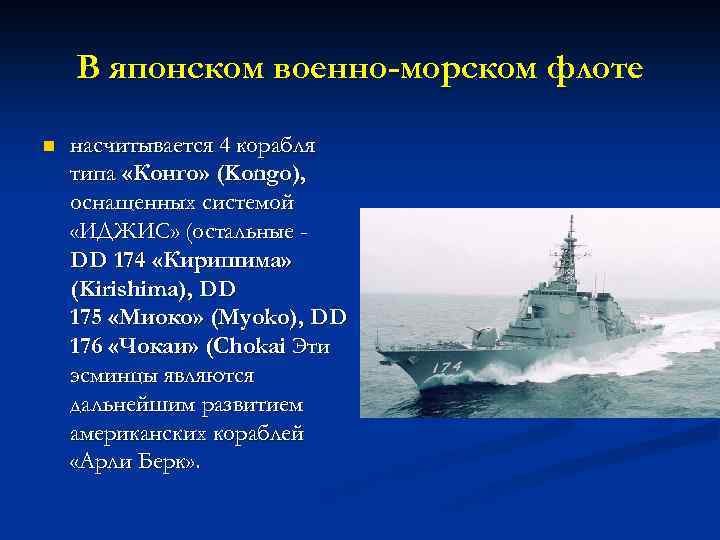

В японском военно-морском флоте n насчитывается 4 корабля типа «Конго» (Kongo), оснащенных системой «ИДЖИС» (остальные - DD 174 «Киришима» (Kirishima), DD 175 «Миоко» (Myoko), DD 176 «Чокаи» (Chokai Эти эсминцы являются дальнейшим развитием американских кораблей «Арли Берк» .

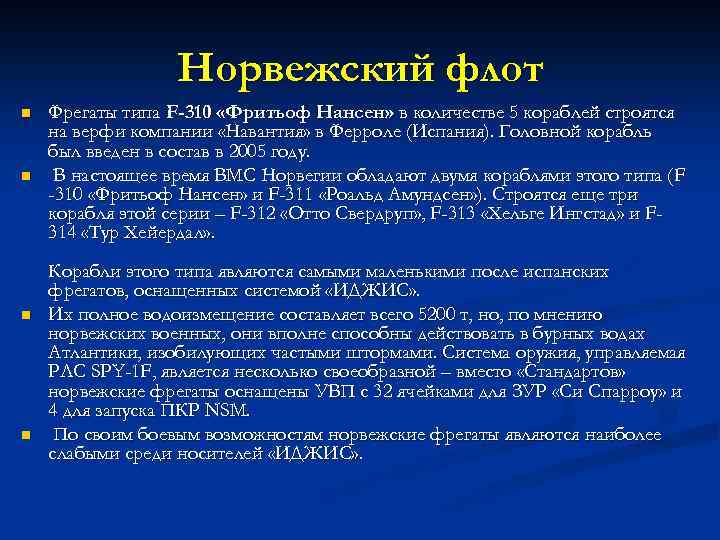

Норвежский флот n n Фрегаты типа F-310 «Фритьоф Нансен» в количестве 5 кораблей строятся на верфи компании «Навантия» в Ферроле (Испания). Головной корабль был введен в состав в 2005 году. В настоящее время ВМС Норвегии обладают двумя кораблями этого типа ( F -310 «Фритьоф Нансен» и F-311 «Роальд Амундсен» ). Строятся еще три корабля этой серии – F-312 «Отто Свердруп» , F-313 «Хельге Ингстад» и F 314 «Тур Хейердал» . Корабли этого типа являются самыми маленькими после испанских фрегатов, оснащенных системой «ИДЖИС» . Их полное водоизмещение составляет всего 5200 т, но, по мнению норвежских военных, они вполне способны действовать в бурных водах Атлантики, изобилующих частыми штормами. Система оружия, управляемая РЛС SPY-1 F, является несколько своеобразной – вместо «Стандартов» норвежские фрегаты оснащены УВП с 32 ячейками для ЗУР «Си Спарроу» и 4 для запуска ПКР NSM. По своим боевым возможностям норвежские фрегаты являются наиболее слабыми среди носителей «ИДЖИС» .

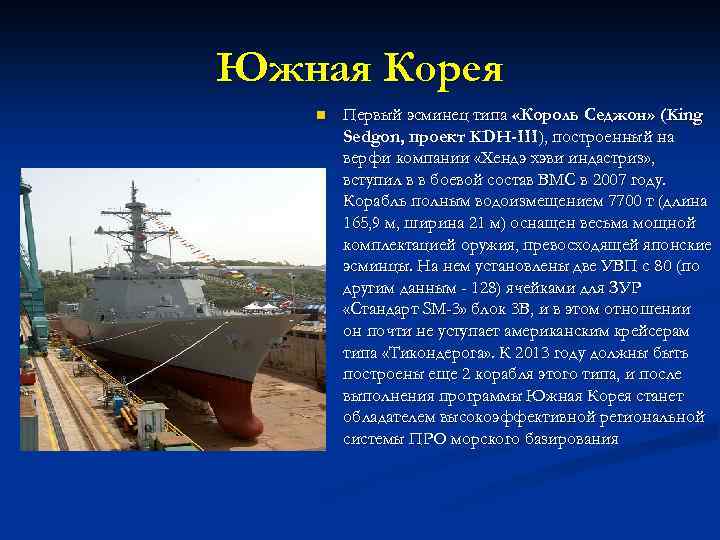

Южная Корея n Первый эсминец типа «Король Седжон» (King Sedgon, проект KDH-III), построенный на верфи компании «Хендэ хэви индастриз» , вступил в в боевой состав ВМС в 2007 году. Корабль полным водоизмещением 7700 т (длина 165, 9 м, ширина 21 м) оснащен весьма мощной комплектацией оружия, превосходящей японские эсминцы. На нем установлены две УВП с 80 (по другим данным - 128) ячейками для ЗУР «Стандарт SM-3» блок 3 В, и в этом отношении он почти не уступает американским крейсерам типа «Тикондерога» . К 2013 году должны быть построены еще 2 корабля этого типа, и после выполнения программы Южная Корея станет обладателем высокоэффективной региональной системы ПРО морского базирования

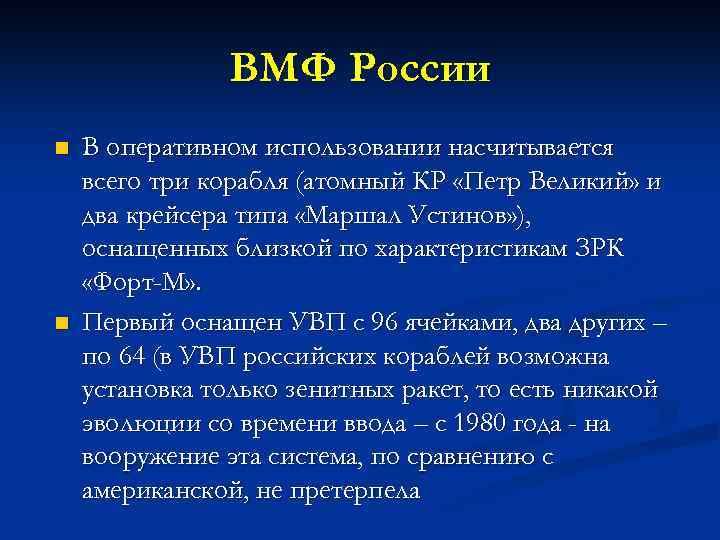

ВМФ России n n В оперативном использовании насчитывается всего три корабля (атомный КР «Петр Великий» и два крейсера типа «Маршал Устинов» ), оснащенных близкой по характеристикам ЗРК «Форт-М» . Первый оснащен УВП с 96 ячейками, два других – по 64 (в УВП российских кораблей возможна установка только зенитных ракет, то есть никакой эволюции со времени ввода – с 1980 года - на вооружение эта система, по сравнению с американской, не претерпела

ПРО является первым шагом к американским ударным вооружениям в космосе n n n Чтобы быть эффективными, перехватчики космического базирования должны обладать боевыми возможностями. Космические перехватчики всегда были частью общей «многоуровневой» концепции ПРО (например, «Блестящие камешки» (Brilliant Pebbles). Некоторые утверждают, что без перехватчиков космического базирования противоракетная оборона не сможет работать.

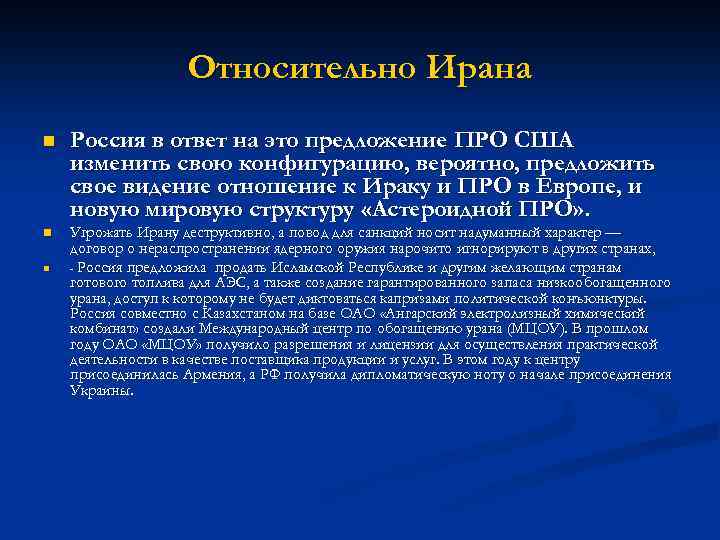

Относительно Ирана n n n Россия в ответ на это предложение ПРО США изменить свою конфигурацию, вероятно, предложить свое видение отношение к Ираку и ПРО в Европе, и новую мировую структуру «Астероидной ПРО» . Угрожать Ирану деструктивно, а повод для санкций носит надуманный характер — договор о нераспространении ядерного оружия нарочито игнорируют в других странах, - Россия предложила продать Исламской Республике и другим желающим странам готового топлива для АЭС, а также создание гарантированного запаса низкообогащенного урана, доступ к которому не будет диктоваться капризами политической конъюнктуры. Россия совместно с Казахстаном на базе ОАО «Ангарский электролизный химический комбинат» создали Международный центр по обогащению урана (МЦОУ). В прошлом году ОАО «МЦОУ» получило разрешения и лицензии для осуществления практической деятельности в качестве поставщика продукции и услуг. В этом году к центру присоединилась Армения, а РФ получила дипломатическую ноту о начале присоединения Украины.

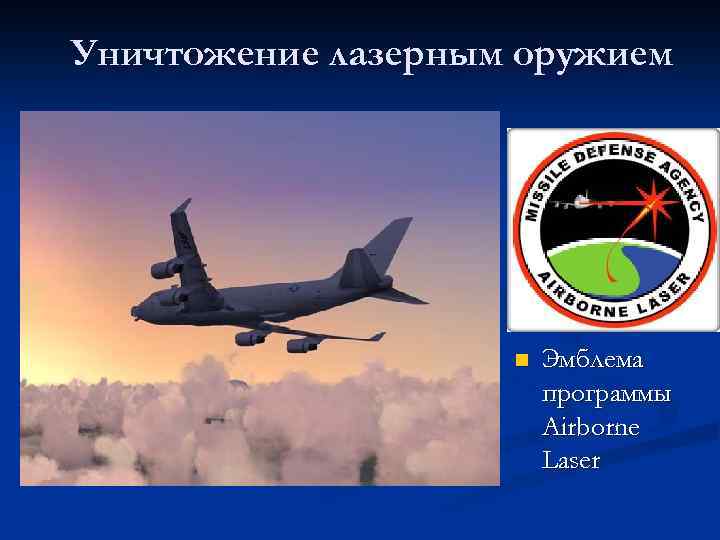

Уничтожение лазерным оружием n Эмблема программы Airborne Laser

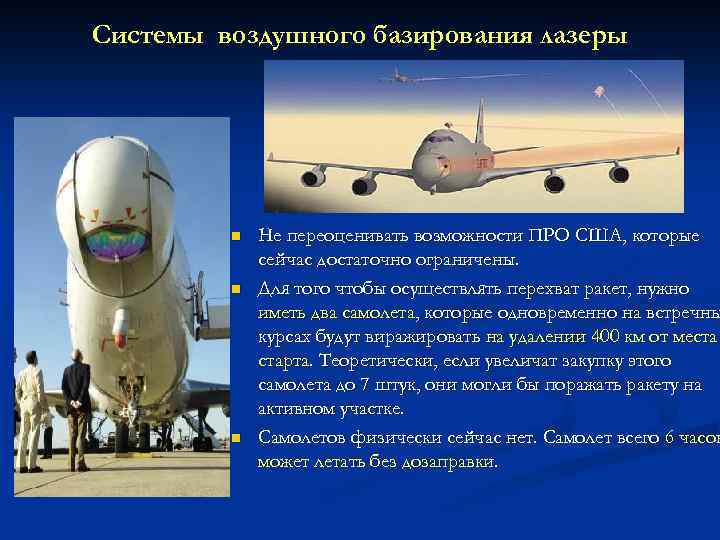

Системы воздушного базирования лазеры n n n Не переоценивать возможности ПРО США, которые сейчас достаточно ограничены. Для того чтобы осуществлять перехват ракет, нужно иметь два самолета, которые одновременно на встречны курсах будут виражировать на удалении 400 км от места старта. Теоретически, если увеличат закупку этого самолета до 7 штук, они могли бы поражать ракету на активном участке. Самолетов физически сейчас нет. Самолет всего 6 часов может летать без дозаправки.

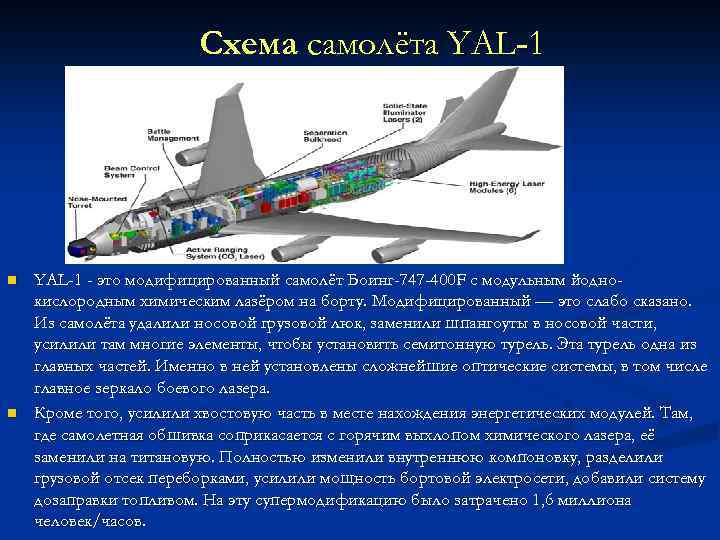

Схема самолёта YAL-1 n n YAL-1 - это модифицированный самолёт Боинг-747 -400 F с модульным йоднокислородным химическим лазёром на борту. Модифицированный — это слабо сказано. Из самолёта удалили носовой грузовой люк, заменили шпангоуты в носовой части, усилили там многие элементы, чтобы установить семитонную турель. Эта турель одна из главных частей. Именно в ней установлены сложнейшие оптические системы, в том числе главное зеркало боевого лазера. Кроме того, усилили хвостовую часть в месте нахождения энергетических модулей. Там, где самолетная обшивка соприкасается с горячим выхлопом химического лазера, её заменили на титановую. Полностью изменили внутреннюю компоновку, разделили грузовой отсек переборками, усилили мощность бортовой электросети, добавили систему дозаправки топливом. На эту супермодификацию было затрачено 1, 6 миллиона человек/часов.

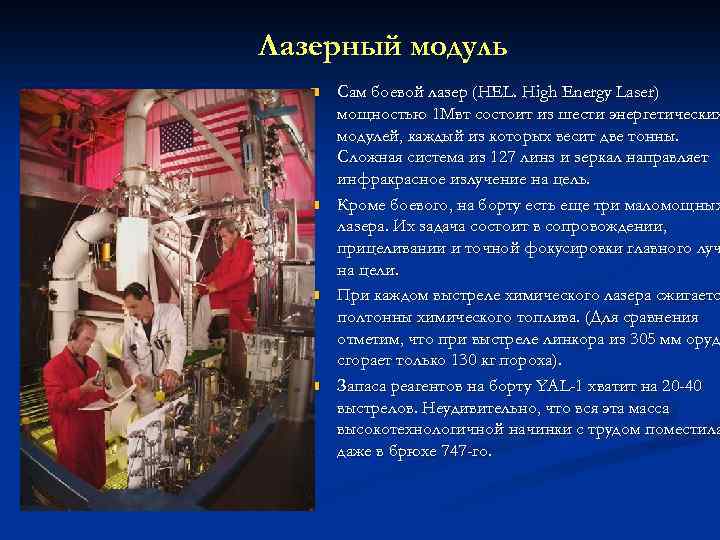

Лазерный модуль n n Сам боевой лазер (HEL. High Energy Laser) мощностью 1 Мвт состоит из шести энергетических модулей, каждый из которых весит две тонны. Сложная система из 127 линз и зеркал направляет инфракрасное излучение на цель. Кроме боевого, на борту есть еще три маломощных лазера. Их задача состоит в сопровождении, прицеливании и точной фокусировки главного луч на цели. При каждом выстреле химического лазера сжигаетс полтонны химического топлива. (Для сравнения отметим, что при выстреле линкора из 305 мм оруд сгорает только 130 кг пороха). Запаса реагентов на борту YAL-1 хватит на 20 -40 выстрелов. Неудивительно, что вся эта масса высокотехнологичной начинки с трудом поместила даже в брюхе 747 -го.

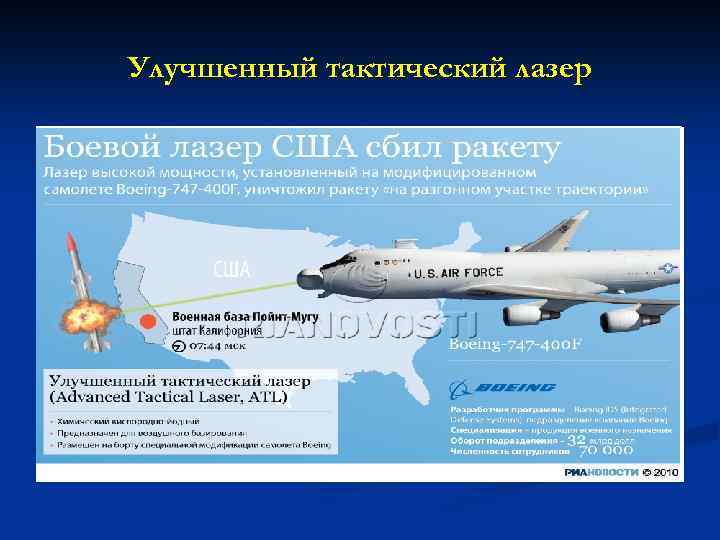

Улучшенный тактический лазер

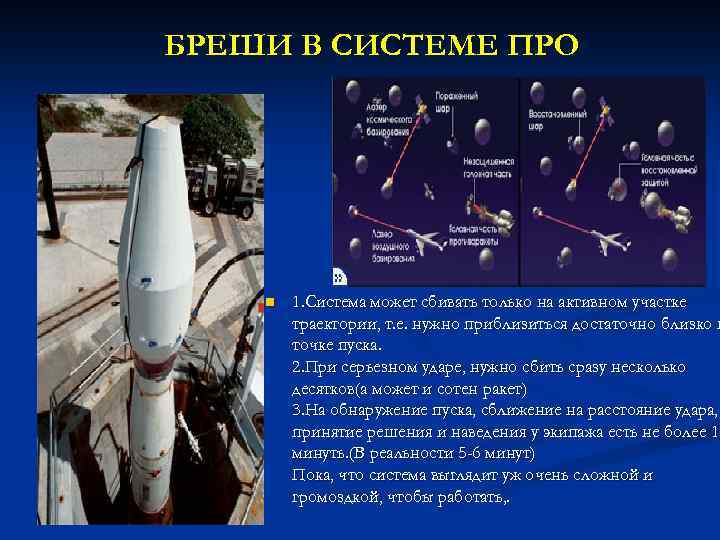

БРЕШИ В СИСТЕМЕ ПРО n 1. Система может сбивать только на активном участке траектории, т. е. нужно приблизиться достаточно близко к точке пуска. 2. При серьезном ударе, нужно сбить сразу несколько десятков(а может и сотен ракет) 3. На обнаружение пуска, сближение на расстояние удара, принятие решения и наведения у экипажа есть не более 10 1 минуть. (В реальности 5 -6 минут) Пока, что система выглядит уж очень сложной и громоздкой, чтобы работать, .

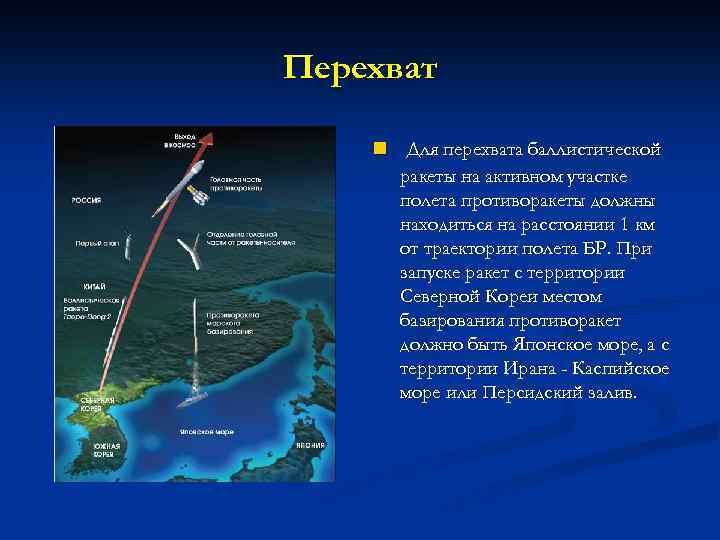

Перехват n Для перехвата баллистической ракеты на активном участке полета противоракеты должны находиться на расстоянии 1 км от траектории полета БР. При запуске ракет с территории Северной Кореи местом базирования противоракет должно быть Японское море, а с территории Ирана - Каспийское море или Персидский залив.

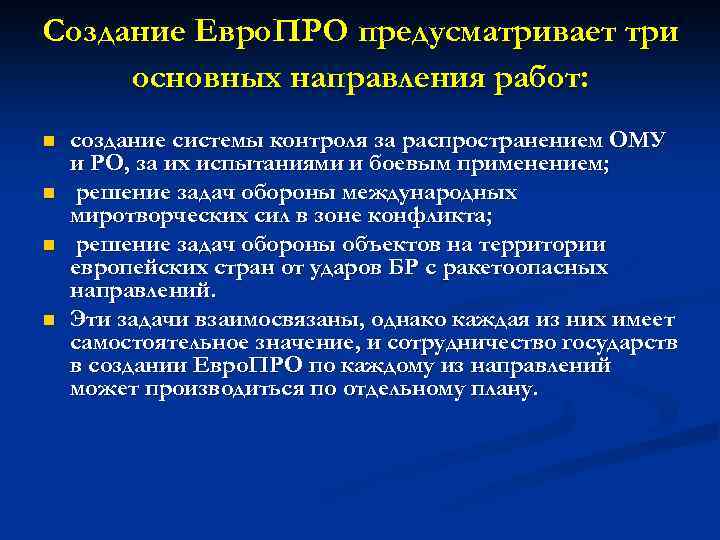

Создание Евро. ПРО предусматривает три основных направления работ: n n создание системы контроля за распространением ОМУ и РО, за их испытаниями и боевым применением; решение задач обороны международных миротворческих сил в зоне конфликта; решение задач обороны объектов на территории европейских стран от ударов БР с ракетоопасных направлений. Эти задачи взаимосвязаны, однако каждая из них имеет самостоятельное значение, и сотрудничество государств в создании Евро. ПРО по каждому из направлений может производиться по отдельному плану.

Орнанизация Евро ПРО

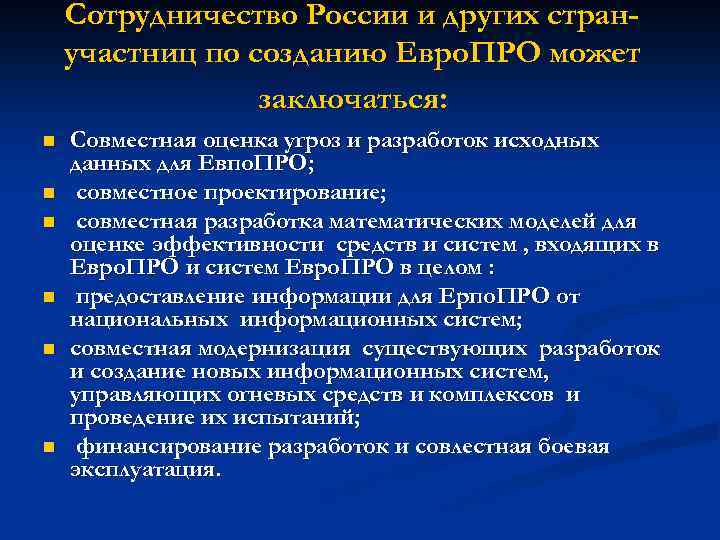

Сотрудничество России и других странучастниц по созданию Евро. ПРО может заключаться: n n n Совместная оценка угроз и разработок исходных данных для Евпо. ПРО; совместное проектирование; совместная разработка математических моделей для оценке эффективности средств и систем , входящих в Евро. ПРО и систем Евро. ПРО в целом : предоставление информации для Ерпо. ПРО от национальных информационных систем; совместная модернизация существующих разработок и создание новых информационных систем, управляющих огневых средств и комплексов и проведение их испытаний; финансирование разработок и совлестная боевая эксплуатация.

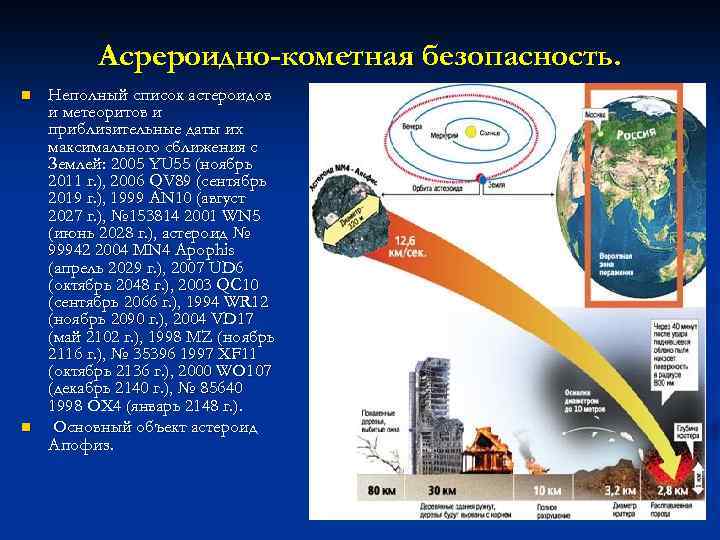

Асрероидно-кометная безопасность. n n Неполный список астероидов и метеоритов и приблизительные даты их максимального сближения с Землей: 2005 YU 55 (ноябрь 2011 г. ), 2006 QV 89 (сентябрь 2019 г. ), 1999 AN 10 (август 2027 г. ), № 153814 2001 WN 5 (июнь 2028 г. ), астероид № 99942 2004 MN 4 Apophis (апрель 2029 г. ), 2007 UD 6 (октябрь 2048 г. ), 2003 QC 10 (сентябрь 2066 г. ), 1994 WR 12 (ноябрь 2090 г. ), 2004 VD 17 (май 2102 г. ), 1998 MZ (ноябрь 2116 г. ), № 35396 1997 XF 11 (октябрь 2136 г. ), 2000 WO 107 (декабрь 2140 г. ), № 85640 1998 OX 4 (январь 2148 г. ). Основный объект астероид Апофиз.

Землю ожидают 959 ударов из космоса n n Россия и США – единственные страны, имеющие систему ПРО. Объединив усилия, особенно материальные, мы быстрее построим ракету для полета на астероид. Определим точное время падения космического тела. И способ его остановки: облучение астероида мощным пучком лазерного излучения, способным вызвать испарение части его вещества или ядерный взрыв на Апофизе. Возможны иные варианты. - Точка зрения американских ученых, наблюдающих за астероидом, полностью совпадает с мнением русских научных светил. Политики пока, как говорится, заполитизированы, не говорят ни да, ни нет. А времени остается все меньше. . Пора принимать решение

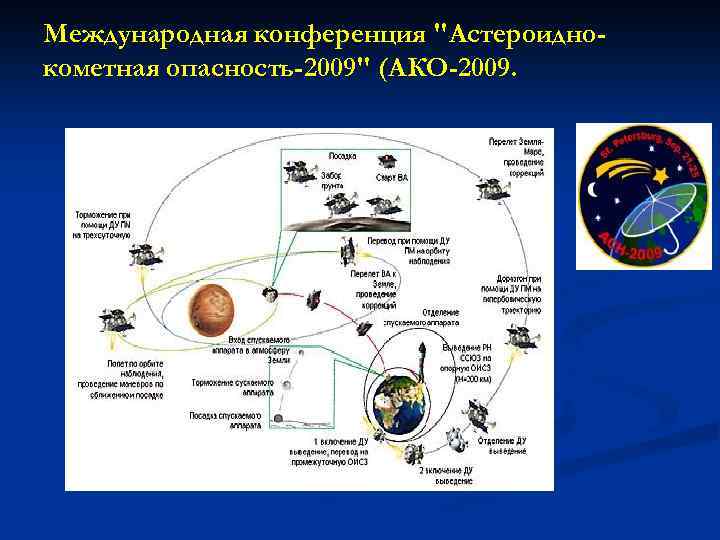

Международная конференция "Астероиднокометная опасность-2009" (АКО-2009.

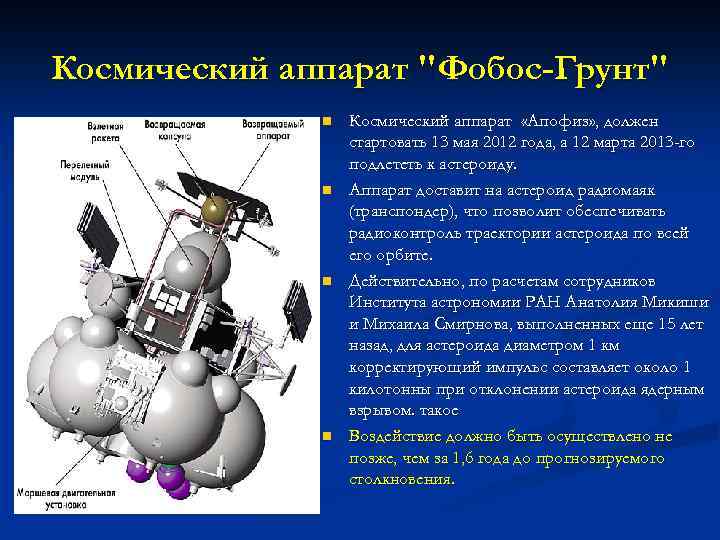

Космический аппарат "Фобос-Грунт" n n Космический аппарат «Апофиз» , должен стартовать 13 мая 2012 года, а 12 марта 2013 -го подлететь к астероиду. Аппарат доставит на астероид радиомаяк (транспондер), что позволит обеспечивать радиоконтроль траектории астероида по всей его орбите. Действительно, по расчетам сотрудников Института астрономии РАН Анатолия Микиши и Михаила Смирнова, выполненных еще 15 лет назад, для астероида диаметром 1 км корректирующий импульс составляет около 1 килотонны при отклонении астероида ядерным взрывом. такое Воздействие должно быть осуществлено не позже, чем за 1, 6 года до прогнозируемого столкновения.

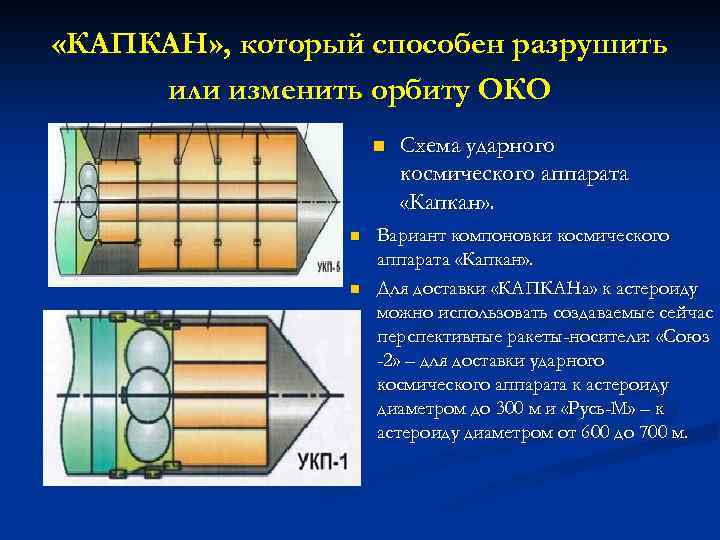

«КАПКАН» , который способен разрушить или изменить орбиту ОКО n n n Схема ударного космического аппарата «Капкан» . Вариант компоновки космического аппарата «Капкан» . Для доставки «КАПКАНа» к астероиду можно использовать создаваемые сейчас перспективные ракеты-носители: «Союз -2» – для доставки ударного космического аппарата к астероиду диаметром до 300 м и «Русь-М» – к астероиду диаметром от 600 до 700 м.

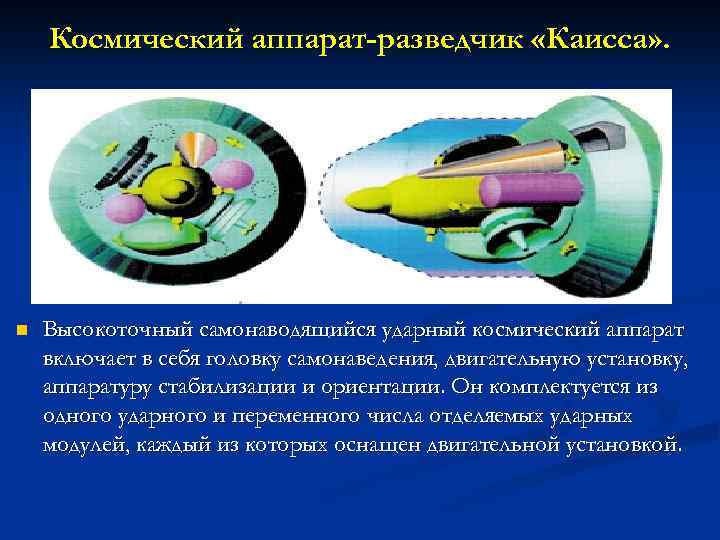

Космический аппарат-разведчик «Каисса» . n Высокоточный самонаводящийся ударный космический аппарат включает в себя головку самонаведения, двигательную установку, аппаратуру стабилизации и ориентации. Он комплектуется из одного ударного и переменного числа отделяемых ударных модулей, каждый из которых оснащен двигательной установкой.

Принципиальная схема работы гравитационного тягача-буксира Наиболее прогнозируемый и надежный способ увода астероида от Земли – по методу гравитационного тягача. Мы сделали расчет дл увода Апофиса. n Стратегия сближения с астероидом основана на н пошаговом выравнивании скоростей. За несколько суток полета до астероида он может быть обнаружен автономной навигационной системой космического аппарата. Производитс грубое торможение, после него – пассивный полет. И так повторяется несколько раз. В итог Космический аппарат зависнет на мы оказываемся на расстоянии 23 километров о расстоянии 250 м от поверхности астероида с практически нулевой Двигатели космического аппарата создают относительной скоростью. Производится тягу 50 миллиньютонов (м. Н), которых конечное исследование астероида и далее – хватит, чтобы в течение примерно 60 суток выход на его орбиту увести астероид в сторону от опасной траектории n n

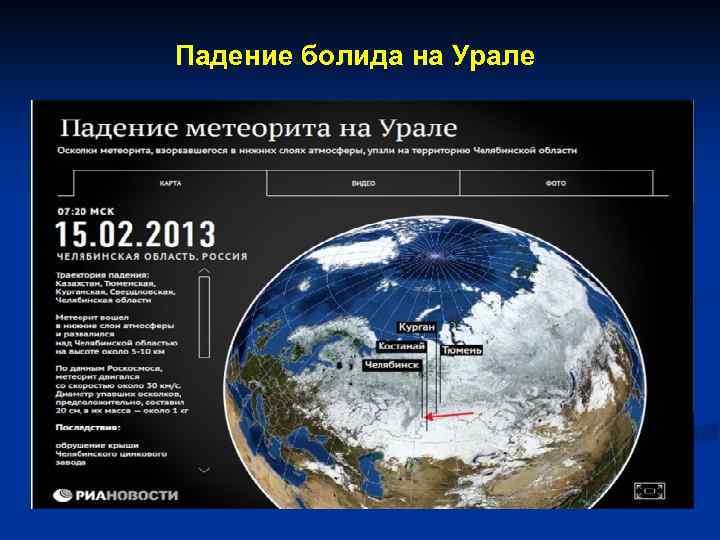

Падение болида на Урале

Болит над Челябинском

Озеро Каракуль n Озеро Каракуль в Таджикиста не возникло благодаря падению метеорита около 5 миллионов лет назад.

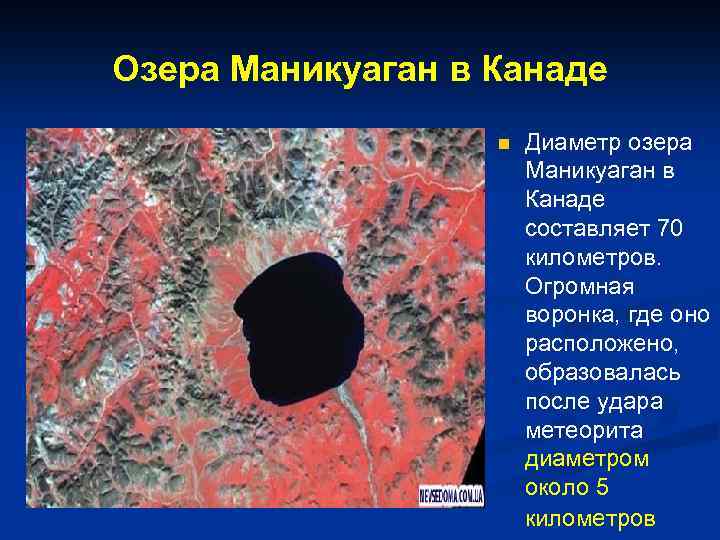

Озера Маникуаган в Канаде n Диаметр озера Маникуаган в Канаде составляет 70 километров. Огромная воронка, где оно расположено, образовалась после удара метеорита диаметром около 5 километров

Земля не готова к отражения атак их космоса

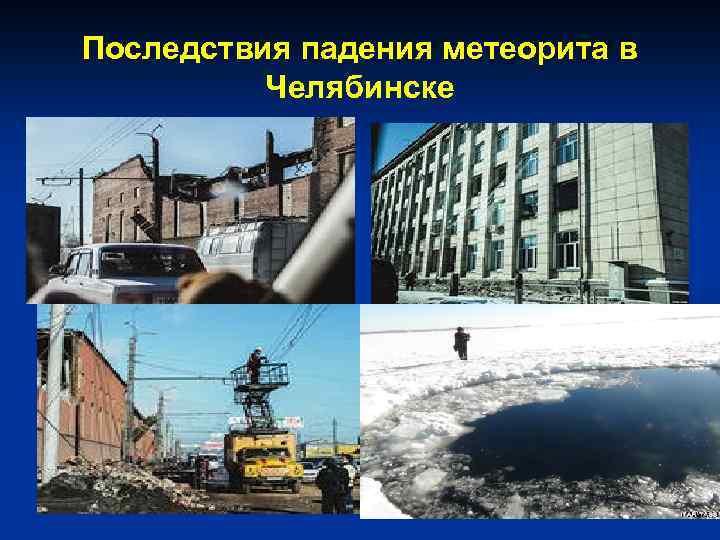

Последствия падения метеорита в Челябинске

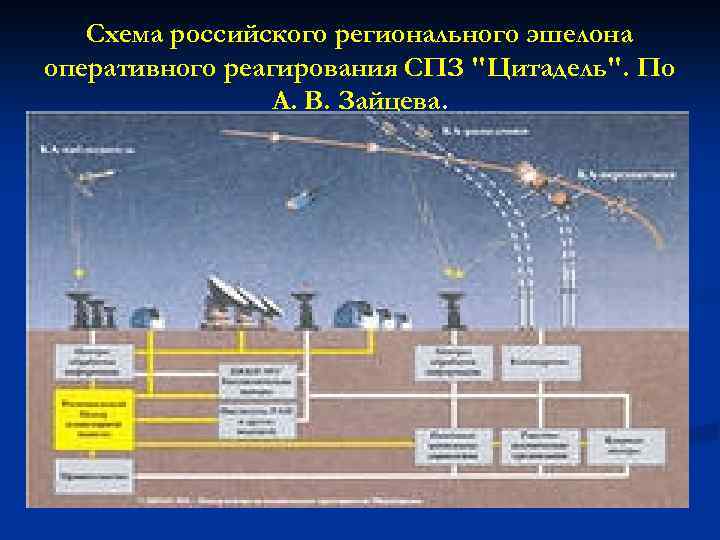

Схема российского регионального эшелона оперативного реагирования СПЗ "Цитадель". По А. В. Зайцева.

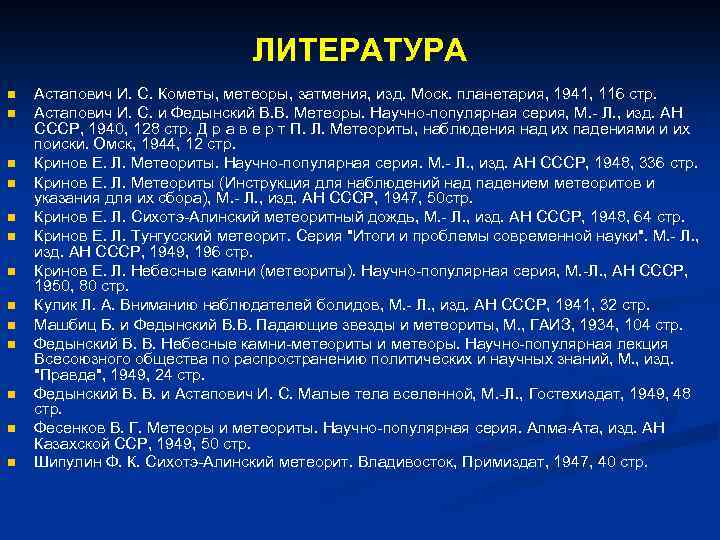

ЛИТЕРАТУРА n n n n Астапович И. С. Кометы, метеоры, затмения, изд. Моск. планетария, 1941, 116 стр. Астапович И. С. и Федынский В. В. Метеоры. Научно-популярная серия, М. - Л. , изд. АН СССР, 1940, 128 стр. Д р а в е р т П. Л. Метеориты, наблюдения над их падениями и их поиски. Омск, 1944, 12 стр. Кринов Е. Л. Метеориты. Научно-популярная серия. М. - Л. , изд. АН СССР, 1948, 336 стр. Кринов Е. Л. Метеориты (Инструкция для наблюдений над падением метеоритов и указания для их сбора), М. - Л. , изд. АН СССР, 1947, 50 стр. Кринов Е. Л. Сихотэ-Алинский метеоритный дождь, М. - Л. , изд. АН СССР, 1948, 64 стр. Кринов Е. Л. Тунгусский метеорит. Серия "Итоги и проблемы современной науки". М. - Л. , изд. АН СССР, 1949, 196 стр. Кринов Е. Л. Небесные камни (метеориты). Научно-популярная серия, М. -Л. , АН СССР, 1950, 80 стр. Кулик Л. А. Вниманию наблюдателей болидов, М. - Л. , изд. АН СССР, 1941, 32 стр. Машбиц Б. и Федынский В. В. Падающие звезды и метеориты, М. , ГАИЗ, 1934, 104 стр. Федынский В. В. Небесные камни-метеориты и метеоры. Научно-популярная лекция Всесоюзного общества по распространению политических и научных знаний, М. , изд. "Правда", 1949, 24 стр. Федынский В. В. и Астапович И. С. Малые тела вселенной, М. -Л. , Гостехиздат, 1949, 48 стр. Фесенков В. Г. Метеоры и метеориты. Научно-популярная серия. Алма-Ата, изд. АН Казахской ССР, 1949, 50 стр. Шипулин Ф. К. Сихотэ-Алинский метеорит. Владивосток, Примиздат, 1947, 40 стр.

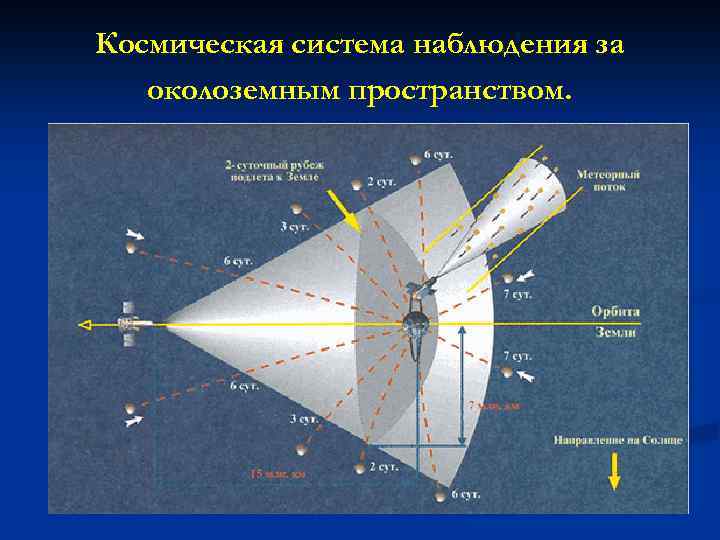

Космическая система наблюдения за околоземным пространством.

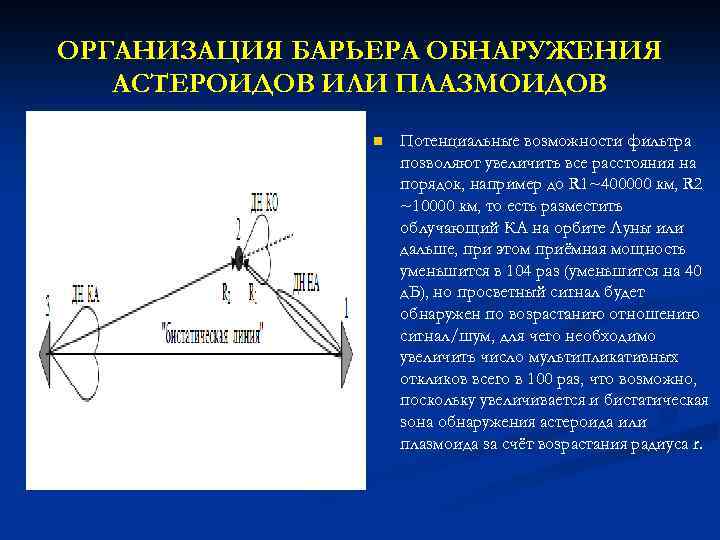

ОРГАНИЗАЦИЯ БАРЬЕРА ОБНАРУЖЕНИЯ АСТЕРОИДОВ ИЛИ ПЛАЗМОИДОВ n Потенциальные возможности фильтра позволяют увеличить все расстояния на порядок, например до R 1~400000 км, R 2 ~10000 км, то есть разместить облучающий КА на орбите Луны или дальше, при этом приёмная мощность уменьшится в 104 раз (уменьшится на 40 д. Б), но просветный сигнал будет обнаружен по возрастанию отношению сигнал/шум, для чего необходимо увеличить число мультипликативных откликов всего в 100 раз, что возможно, поскольку увеличивается и бистатическая зона обнаружения астероида или плазмоида за счёт возрастания радиуса r.
