Факторы производственной среды Условия труда - совокупность производственных факторов, оказывающих влияние на работоспособность и Факторы производственной среды Условия труда - совокупность производственных факторов, оказывающих влияние на работоспособность и здоровье человека в процессе труда. Рабочая зона - пространство (до 2 м над уровнем пола или площадки), на котором находятся места постоянного или временного пребывания работающих. Вредный производственный фактор –фактор, воздействие которого на работника может привести к его заболеванию. Опасный производственный фактор –фактор, воздействие которого на работника может привести к его травме. Профессиональные заболевания – обусловлены воздействием неблагоприятных факторов производственной среды и трудового процесса. Предельно-допустимый уровень (ПДУ) – max уровень фактора, воздействующего на человека, в течение рабочей смены, ежедневно, на протяжении всего трудового стажа, не вызывает у него и его потомства биологических изменений (заболеваний, адаптационно - компенсаторных возможностей, иммунологических реакций).

ГОСТ 12. 0. 003 -80. ССБТ. Опасные и вредные производственные факторы. Классификация. 1. Физические: ГОСТ 12. 0. 003 -80. ССБТ. Опасные и вредные производственные факторы. Классификация. 1. Физические: Ø механические: кинетическая энергия движущихся и вращающихся элементов механизмов и оборудования, передвигающихся изделий и материалов; потенциальная энергия тел, находящихся на высоте, разрушающихся конструкций и горных пород; шумы и вибрации; ускорения и невесомость; дым, туман и нетоксичная пыль; аномальное барометрическое давление и ударная волна; Ø термические: температура нагретых и охлажденных предметов, поверхностей и воздуха; Ø электрические: электрический ток; статическое электричество; электрическое поле; Ø электромагнитные: освещенность; ультрафиолетовая и инфракрасная радиация; электромагнитное излучение; магнитное поле; ионизирующее излучение; . 2. Химические: едкие, ядовитые вещества; горючие и взрывоопасные вещества. 3. Биологические: опасные свойства микро- и макроорганизмов; продукты жизнедеятельности людей и других биологических объектов. 4. Психофизиологические: Ø физические перегрузки: статические, динамические, гиподинамия; Ø нервно-психические перегрузки: умственное перенапряжение; перенапряжение анализаторов; монотонность труда; эмоциональные перегрузки.

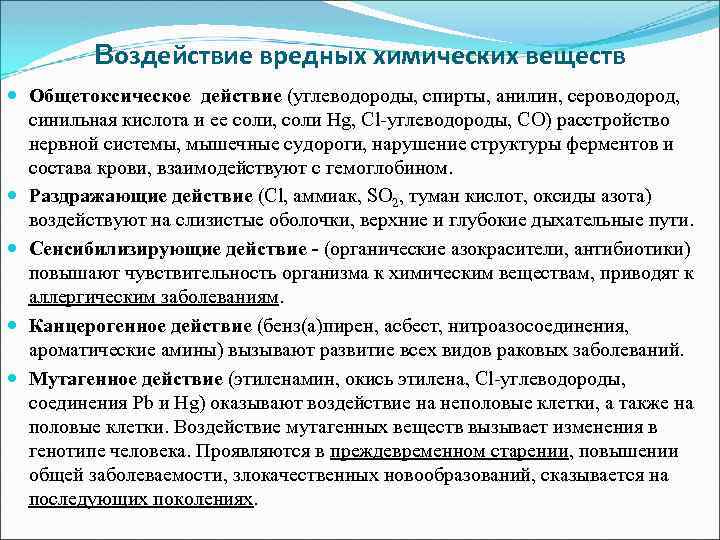

Воздействие вредных химических веществ Общетоксическое действие (углеводороды, спирты, анилин, сероводород, синильная кислота и ее Воздействие вредных химических веществ Общетоксическое действие (углеводороды, спирты, анилин, сероводород, синильная кислота и ее соли, соли Hg, Cl-углеводороды, CO) расстройство нервной системы, мышечные судороги, нарушение структуры ферментов и состава крови, взаимодействуют с гемоглобином. Раздражающие действие (Cl, аммиак, SO 2, туман кислот, оксиды азота) воздействуют на слизистые оболочки, верхние и глубокие дыхательные пути. Сенсибилизирующие действие - (органические азокрасители, антибиотики) повышают чувствительность организма к химическим веществам, приводят к аллергическим заболеваниям. Канцерогенное действие (бенз(а)пирен, асбест, нитроазосоединения, ароматические амины) вызывают развитие всех видов раковых заболеваний. Мутагенное действие (этиленамин, окись этилена, Cl-углеводороды, соединения Pb и Hg) оказывают воздействие на неполовые клетки, а также на половые клетки. Воздействие мутагенных веществ вызывает изменения в генотипе человека. Проявляются в преждевременном старении, повышении общей заболеваемости, злокачественных новообразований, сказывается на последующих поколениях.

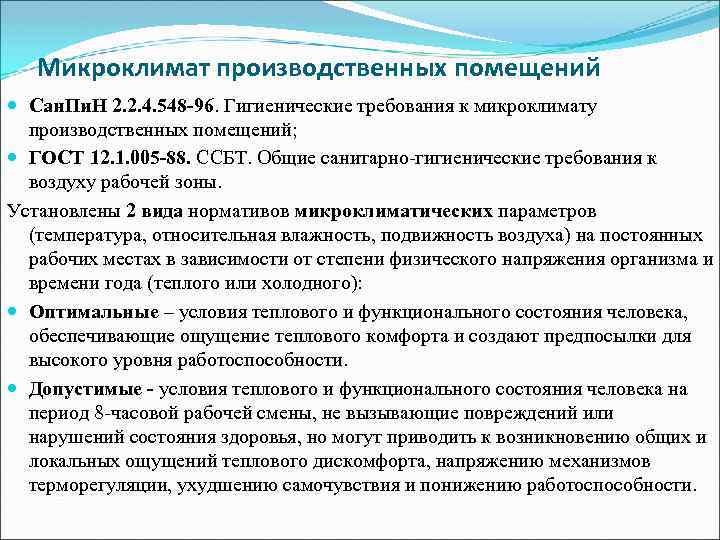

Микроклимат производственных помещений Сан. Пи. Н 2. 2. 4. 548 -96. Гигиенические требования к Микроклимат производственных помещений Сан. Пи. Н 2. 2. 4. 548 -96. Гигиенические требования к микроклимату производственных помещений; ГОСТ 12. 1. 005 -88. ССБТ. Общие санитарно-гигиенические требования к воздуху рабочей зоны. Установлены 2 вида нормативов микроклиматических параметров (температура, относительная влажность, подвижность воздуха) на постоянных рабочих местах в зависимости от степени физического напряжения организма и времени года (теплого или холодного): Оптимальные – условия теплового и функционального состояния человека, обеспечивающие ощущение теплового комфорта и создают предпосылки для высокого уровня работоспособности. Допустимые - условия теплового и функционального состояния человека на период 8 -часовой рабочей смены, не вызывающие повреждений или нарушений состояния здоровья, но могут приводить к возникновению общих и локальных ощущений теплового дискомфорта, напряжению механизмов терморегуляции, ухудшению самочувствия и понижению работоспособности.

Физическая тяжесть работы - энергетические затраты в процессе трудовой деятельности - подразделяется на следующие Физическая тяжесть работы - энергетические затраты в процессе трудовой деятельности - подразделяется на следующие категории: категория I - Легкие физические работы : Ø Iа – энергозатраты до 139 Вт; работы, производимые сидя и сопровождающиеся незначительным физическим усилием; Опт: t=22 -240 С, влажн. 40 -60%, 0. 1 м/с. Ø Iб - 140 – 174 Вт; работы, производимые сидя, стоя или связанные с ходьбой и сопровождающиеся некоторым физическим усилием. Опт: t=21 -230 С, влажн. 4060%, 0. 2 м/с. категория II - Физические работы средней тяжести: Ø IIа - 175 – 232 Вт; работы, связанные с постоянной ходьбой, перемещением мелких (до 1 кг) предметов в положении стоя или сидя и требующие определенных физических усилий; Опт: t=18 -190 С, влажн. 40 -60%, 0. 3 м/с. Ø IIб - 233 – 290 Вт; работы, связанные с ходьбой, перемещением и перенесением тяжестей массой до 10 кг и сопровождающиеся умеренным физическим усилием. Опт: t=17 -190 С, влажн. 40 -60%, 0. 4 м/с. категория III - Тяжелые физические работы - характеризуются расходом энергии более 290 Вт. Работы, связанные с постоянными передвижениями, перемещением и перенесением значительных (свыше 10 кг) тяжестей и требующие больших физических усилий. Опт: t=16 -180 С, влажн. 40 -60%, 0. 5 м/с.

Действие пыли на организм человека Понятие «пыль» характеризует физическое состояние твердого вещества, его раздробленность. Действие пыли на организм человека Понятие «пыль» характеризует физическое состояние твердого вещества, его раздробленность. Пыль делят на: на пыль (размер твердых частиц более 1 мкм) - могут вызывать пылевой бронхит; дым (меньше 1 мкм) - профзаболевание легких - пневмокониоз. Его разновидности: силикоз (вдыхание Si. O 2), антракоз (вдыхание угольной пыли), асбестоз (вдыхание пыли асбеста); туман (смесь с воздухом мельчайших жидких частиц, меньше 10 мкм). По токсическому воздействию делят на: Общетоксическое ; Раздражающие; Фиброгенное – разрастание соединительной (фиброзной) ткани легкого. Встречается наиболее часто.

Системы оздоровления воздушной среды Кондиционирование – создает оптимальные условия воздушной среды. Вентиляция, Отопление – Системы оздоровления воздушной среды Кондиционирование – создает оптимальные условия воздушной среды. Вентиляция, Отопление – создают допустимые условия воздушной среды. Вентиляция - регулируемое перемещение воздушных масс в целях замены воздуха, загрязненного избыточным теплом и вредными веществами, чистым с необходимой температурой и влажностью. Вентиляция характеризуется показателем кратности воздухообмена к, 1/ч К= Vуд / Vп Где: Vуд – количество воздуха, удаляемого из помещения в течение часа, м 3/ч; Vп – объем помещения, м 3. Классификация систем вентиляции: 1. По способу подачи воздуха Естественная (аэрация): Ø под действием теплового напора; - под действием ветрового напора. Механическая(искуственная): Ø приточная; - вытяжная; - приточно-вытяжная. Смешанная (естественная + механическая). 2. По принципу организации воздухообмена Общеобменная. - Местная. - Комбинированная (общеобменная +

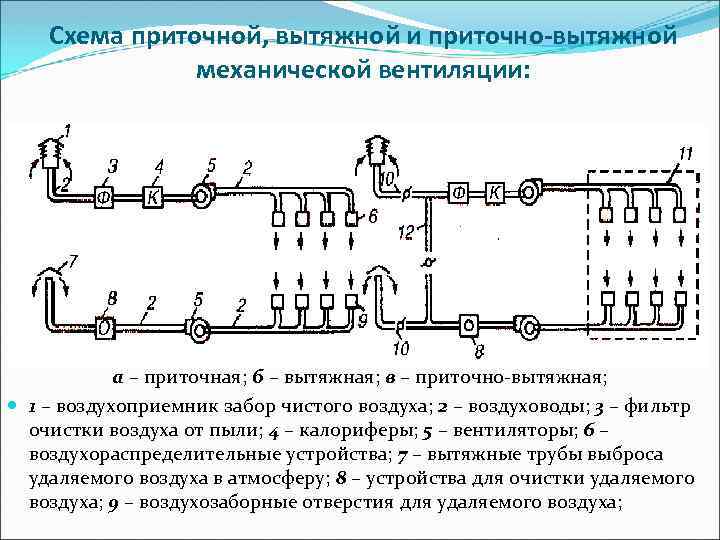

Схема приточной, вытяжной и приточно-вытяжной механической вентиляции: а – приточная; б – вытяжная; в Схема приточной, вытяжной и приточно-вытяжной механической вентиляции: а – приточная; б – вытяжная; в – приточно-вытяжная; 1 – воздухоприемник забор чистого воздуха; 2 – воздуховоды; 3 – фильтр очистки воздуха от пыли; 4 – калориферы; 5 – вентиляторы; 6 – воздухораспределительные устройства; 7 – вытяжные трубы выброса удаляемого воздуха в атмосферу; 8 – устройства для очистки удаляемого воздуха; 9 – воздухозаборные отверстия для удаляемого воздуха;

ВИБРОАКУСТИЧЕСКИЕ ФАКТОРЫ. Механическое колебательное движение системы с упругими связями: 1. В воздушной среде создает ВИБРОАКУСТИЧЕСКИЕ ФАКТОРЫ. Механическое колебательное движение системы с упругими связями: 1. В воздушной среде создает звуковою волну – Шум. Воздействия шума на человека можно условно подразделить на: 2. специфические (слуховые) – воздействие на слуховой анализатор, которое выражается в слуховом утомлении, кратковременной или постоянной потере слуха, ухудшении четкости речи и восприятия акустических сигналов; системные (внеслуховые) – воздействие на отдельные системы и организм в целом (на заболеваемость, сон, психику). Под влиянием шума у людей изменяются показатели переработки информации, снижается темп и ухудшается качество выполняемой работы. В твердой среде (пол, стены, столы) – вибрацию. В отличие от звука, вибрация воспринимается различными органами и частями тела. Тело человека представляет сложную колебательную систему, обладающую собственным резонансом, что и определяет строгую частотную зависимость биологических эффектов вибрации.

Нормирование влияния шума. ГОСТ 12. 1. 003 -83* ССБТ «Шум. Общие требования безопасности» Диапазон Нормирование влияния шума. ГОСТ 12. 1. 003 -83* ССБТ «Шум. Общие требования безопасности» Диапазон слышимых звуков – от 20 до 20000 Гц. Инфразвук - Звук с частотой ниже 20 Гц, Ультразвук - выше 20 000 Гц –(до 109 Гц), Органы слуха человека обладают неодинаковой чувствительностью к звуковым колебаниям различной частоты. При гигиенической оценке шума весь частотный диапазон слышимых звуков разбивают на 9 октавных полос (октав) со среднегеометрическими частотами соответственно: 31, 5; 63; 125; 250, … 8000 Гц и строят спектр шума. Октава – полоса частот с границами f 1 – f 2 (f 2 = f 1*2) и среднегеометрической частотой – fс. г = Спектр шума – распределение уровней звукового давления по октавным полосам. Где: LР – уровень звукового давления, д. Б; LJ – уровень интенсивности звука, д. Б; Значения L и L численно совпадают при нормальных физических условиях. J р

Нормирование влияния шума СН 2. 2. 4/2. 1. 8. 562 -96. Шум на рабочих Нормирование влияния шума СН 2. 2. 4/2. 1. 8. 562 -96. Шум на рабочих местах, в помещениях жилых, общественных зданий и на территории жилой застройки. При нормировании шума используют три метода: Ø По предельному спектру шума – основной для постоянных шумов. Нормируются уровни звукового давления в девяти октавных полосах. Совокупность девяти допустимых уровней звукового давления называется предельным спектром (ПС). С ростом частоты допустимые уровни звукового давления уменьшаются; Ø По уровню звука в децибелах А (д. БА) - для ориентировочной оценки постоянного и непостоянного шума. Частотная характеристика «А» шумомера имитирует кривую чувствительности уха человека, для которой характерна пониженная чувствительность на низких частотах. Измеряется общий эквивалентный (по энергии) уровень шума в д. БА; Ø По дозе шума - воздействие шума зависит от его продолжительности. Доза шума – D, Па 2·ч – интегральная величина, учитывающая акустическую энергию, воздействующую на человека за определенный период времени: Dдоп = Р 2 А доп · Тр. д , где: РА доп – допустимое давление (по шкале «А» ), Па; Тр. д – продолжительность действия шума, ч.

Методы борьбы с шумом Ø Снижение шума в источнике - заменой возвратно-поступательного движения в Методы борьбы с шумом Ø Снижение шума в источнике - заменой возвратно-поступательного движения в узлах работающих механизмов равномерным вращательным, тщательной балансировкой вращающихся механизмов, выбором малошумных материалов с большим внутренним трением и т. п. ; Ø Уменьшение шума на пути его распространения – звукоизоляция (кожуха, экраны, кабины), звукопоглощение (облицовка, штучные поглатители), глушители звука (абсорбционные, реактивные). Рациональная планировка зданий - наиболее шумные помещения должны быть сконцентрированы в глубине территории в одном месте и удалены от помещений для умственного труда и ограждены зоной зеленых насаждений, частично поглощающих шум. Средства индивидуальной защиты – антифоны, выполненные в виде наушников или вкладышей. Защита временем - сокращение времени воздействия шума, построение рационального режима труда и отдыха, предусматривающего кратковременные перерывы в течение рабочего дня для восстановления функции слуха в тихих помещениях.

Ультразвук обладает локальным действием на организм, поскольку передается при непосредственном контакте с ультразвуковым инструментом, Ультразвук обладает локальным действием на организм, поскольку передается при непосредственном контакте с ультразвуковым инструментом, обрабатываемыми деталями или средами, где возбуждаются ультразвуковые колебания. Воздействие ультразвука, распространяющегося воздушным путем (воздушный ультразвук), вызывает изменения нервной, сердечнососудистой и эндокринной систем, слухового и вестибулярного анализаторов. Нормативные документы: ГОСТ 12. 1. 01 -89 ССБТ. Ультразвук. Общие требования безопасности; Сан. Пи. Н 2. 2. 4/2. 1. 8. 582 -96. Гигиенические требования при работах с источниками воздушного и контактного ультразвука промышленного, медицинского и бытового назначения. Ограничиваются уровни звукового давления в высокочастотной области слышимых звуков и ультразвуков на рабочих местах (от 80 до 110 д. Б при среднегеометрических частотах третьоктавных полос от 12500 до 100 000 Гц).

Инфразвук – неслышимая человеком область колебаний с верхней границей инфразвуковой области 16… 25 Гц. Инфразвук – неслышимая человеком область колебаний с верхней границей инфразвуковой области 16… 25 Гц. Нижняя граница инфразвука не определена. Инфразвук создают машины и механизмы, совершающие низкочастотные механические колебания (механического происхождения), или турбулентные потоки газов и жидкостей (аэродинамического или гидродинамического происхождения). При уровне от 110 до 150 д. Б он может вызывать у людей неприятные субъективные ощущения и изменения в центральной нервной, сердечнососудистой и дыхательной системах, вестибулярном анализаторе. СН 2. 2. 4/2. 1. 8. 583 -96 «Инфразвук на рабочих местах, в жилых и общественных помещениях и на территории жилой застройки» нормирует ypoвни звукового давления в децибелах в октавных полосах со среднегеометрическими частотами 2, 4, 8, 16 Гц. Допустимыми уровнями звукового давления являются 105 д. Б в октавных полосах 2, 4, 8, 16 Гц и 102 д. Б в октавной полосе 31, 5 Гц. При этом общий уровень звукового давления не должен превышать 110 д. Б.

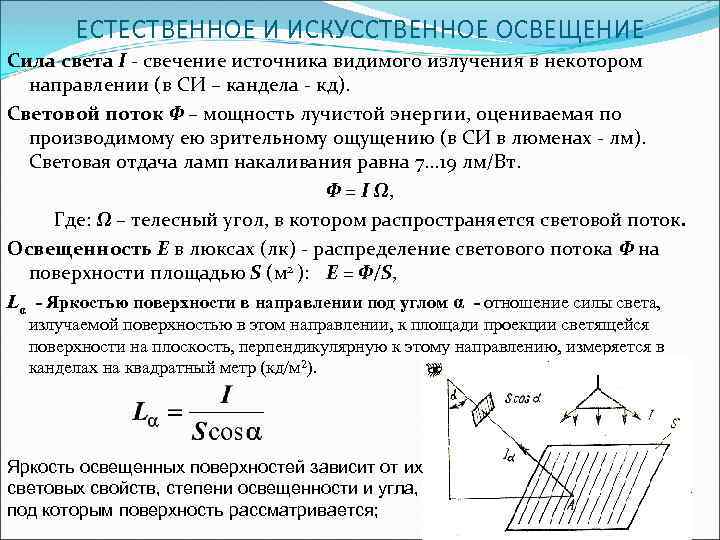

ЕСТЕСТВЕННОЕ И ИСКУССТВЕННОЕ ОСВЕЩЕНИЕ Сила света I - свечение источника видимого излучения в некотором ЕСТЕСТВЕННОЕ И ИСКУССТВЕННОЕ ОСВЕЩЕНИЕ Сила света I - свечение источника видимого излучения в некотором направлении (в СИ – кандела - кд). Световой поток Ф – мощность лучистой энергии, оцениваемая по производимому ею зрительному ощущению (в СИ в люменах - лм). Световая отдача ламп накаливания равна 7. . . 19 лм/Вт. Ф = I Ω, Где: Ω – телесный угол, в котором распространяется световой поток. Освещенность Е в люксах (лк) - распределение светового потока Ф на поверхности площадью S (м 2 ): Е = Ф/S, Lα - Яркостью поверхности в направлении под углом α - отношение силы света, излучаемой поверхностью в этом направлении, к площади проекции светящейся поверхности на плоскость, перпендикулярную к этому направлению, измеряется в канделах на квадратный метр (кд/м 2). Яркость освещенных поверхностей зависит от их световых свойств, степени освещенности и угла, под которым поверхность рассматривается;

Нормирование освещенности СНи. П 23. 05 -95 «Естественное и искусственное освещение» По источнику излучения Нормирование освещенности СНи. П 23. 05 -95 «Естественное и искусственное освещение» По источнику излучения светового потока различают естественное, совмещенное и искусственное освещение. Помещения с постоянным пребыванием людей должны иметь, как правило, естественное освещение. Коэффициент естественной освещенности (КЕО) - е %: Где: Евн – освещенность внутри помещения, лк; Енар – наружная уличная освещенность, лк. Виды естественного освещения: боковое – через окна в наружных стенах; верхнее – через световые фонари в перекрытиях; комбинированное – через световые фонари и окна. Нормируемое значение КЕО, е. N, для зданий, располагаемых в различных районах, следует определять по формуле: е. N = ен·m. N, где: N – номер группы обеспеченности естественным светом; ен – нормативное значение КЕО, соответствующее разряду зрительной работы, %; m. N – коэффициент светового климата.

Нормирование Искусственного освещения Искусственное освещение по назначению разделяют на виды: рабочее; аварийное; - дежурное; Нормирование Искусственного освещения Искусственное освещение по назначению разделяют на виды: рабочее; аварийное; - дежурное; - эвакуационное; - охранное. По размещению светильников различают системы освещения: общего (равномерного или локализованного); местного; комбинированного. Применение только местного освещения не допускается. Общее освещение в системе комбинированного должно обеспечивать не менее 10% требуемой по нормам освещенности. Установлено 8 разрядов зрительной работы в зависимости от минимального размера объекта различения и яркостного контраста К - отношение абсолютной величины разности между яркостью объекта (Lо) и фона (Lф) к яркости фона: Для Учета снижения освещенности от запыления и загрязнения расчетную освещенность увеличивают по сравнению с нормируемой, на коэффициент запаса, который выбирается равным от 1, 15 до 1, 7 для ламп накаливания и от 1, 3 до 2 для газоразрядных ламп.

Гигиенические требования к производственному освещению Равномерное распределение яркостей в поле зрения и отсутствие резких Гигиенические требования к производственному освещению Равномерное распределение яркостей в поле зрения и отсутствие резких теней. При переводе взгляда с ярко- на слабоосвещенную поверхность глаз вынужден переадаптироваться – быстрое утомление зрения. Ограничение прямой и отраженной блескости. ПДУ показателя ослепленности согласно нормам должно быть не более 20 – 80 ед. (в зависимости от характера и длительности зрительной работы). Для ограничения отраженной блескости нормируется предельная яркость рабочей поверхности не выше 500 кд/м 2 при ее площади более 0, 2 м 2. Ограничение или устранение колебаний светового потока. Обеспечение оптимальной направленности светового потока - наилучшая видимость достигается при направлении света на рабочую поверхность под углом 60 0 к ее нормали, а наихудшая – под углом 0 0. Освещенность должна быть постоянной во времени - коэффициент пульсации освещенности - относительная глубина изменения освещенности от Emax до Еmin в течение одного периода колебания. Значения коэффициента пульсации нормируются - не более 12… 25 % в зависимости от характера зрительной работы. Освещение должно иметь спектр света, близкий к естественному, особенно при зрительных работах, требующих цветопередачи. Аварийное освещение устраивается в случае аварийного отключения рабочего освещения (общей сети). Оно должно обеспечивать не менее 5 % освещенности от нормируемого рабочего общего освещения.

Вибрация Основные характеристики вибрации использующиеся для санитарного нормирования и контроля: среднеквадратичное значение виброскорости в Вибрация Основные характеристики вибрации использующиеся для санитарного нормирования и контроля: среднеквадратичное значение виброскорости в октавных полосах частот: VC, м/с; среднеквадратичное значение виброускорения в октавных полосах частот: а. С, м/с2; логарифмический уровень виброскорости LV и виброускорения La при расчетах и нормировании, д. Б: , Где: V 0, а 0 – пороговые значения колебательной скорости и виброускорения, V 0 = 5 10 -8 м/с; а 0 = 10 -6 м/с2. Вибрацию по способу передачи на человека подразделяют на: Ø Местную (локальную) - передающуюся на руки работающего, Ø ПДУ вибрации по виброускорению от 123 до 159 д. Б и завис от частоты. Ø Общую - передающуюся через опорные поверхности на тело человека. Ø ПДУ зависит от типа источника общей вибрации.

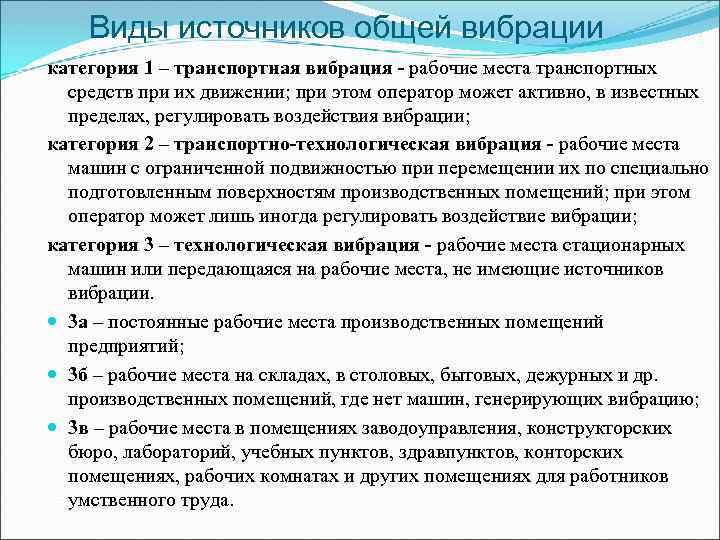

Виды источников общей вибрации категория 1 – транспортная вибрация - рабочие места транспортных средств Виды источников общей вибрации категория 1 – транспортная вибрация - рабочие места транспортных средств при их движении; при этом оператор может активно, в известных пределах, регулировать воздействия вибрации; категория 2 – транспортно-технологическая вибрация - рабочие места машин с ограниченной подвижностью при перемещении их по специально подготовленным поверхностям производственных помещений; при этом оператор может лишь иногда регулировать воздействие вибрации; категория 3 – технологическая вибрация - рабочие места стационарных машин или передающаяся на рабочие места, не имеющие источников вибрации. 3 а – постоянные рабочие места производственных помещений предприятий; 3 б – рабочие места на складах, в столовых, бытовых, дежурных и др. производственных помещений, где нет машин, генерирующих вибрацию; 3 в – рабочие места в помещениях заводоуправления, конструкторских бюро, лабораторий, учебных пунктов, здравпунктов, конторских помещениях, рабочих комнатах и других помещениях для работников умственного труда.

Нормирование вибрации ГОСТ 12. 1. 012 -90 ССБТ. Вибрационная безопасность; СН 2. 2. 4/2. Нормирование вибрации ГОСТ 12. 1. 012 -90 ССБТ. Вибрационная безопасность; СН 2. 2. 4/2. 1. 8. 566 -96. Производственная вибрация, вибрация в помещениях жилых и общественных зданий. Критерии оценки воздействия вибрации: Безопасность - сохранение здоровья оператора, оцениваемого с учетом возможных профзаболеваний и патологий, а также исключение возникновения травмоопасных или аварийных ситуаций из-за воздействия вибрации. Граница снижения производительности труда - поддержание нормативной производительности труда оператора, не снижающейся из-за развития усталости под воздействием вибрации. Комфорт - ощущение комфортности условий труда при полном отсутствии мешающего действия вибрации. Этому критерию соответствуют нормативы, установленные для категорий 3 б и 3 в. Нормируемый диапазон частот: для локальной вибрации - октавные полосы со среднегеометрическими частотами 1; 2; 4; 8; 16; 31, 5; 63; 125; 250; 500; 1000 Гц; (уровень виброуск. - от 123 до 159 д. Б) для общей вибрации – октавные и 1/3 октавные полосы. (уровент виброускорения от 108 до 124 д. Б)

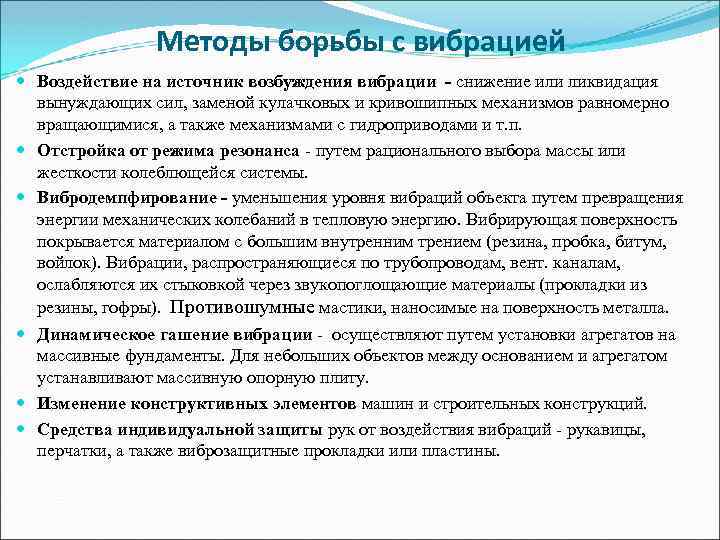

Методы борьбы с вибрацией Воздействие на источник возбуждения вибрации - снижение или ликвидация вынуждающих Методы борьбы с вибрацией Воздействие на источник возбуждения вибрации - снижение или ликвидация вынуждающих сил, заменой кулачковых и кривошипных механизмов равномерно вращающимися, а также механизмами с гидроприводами и т. п. Отстройка от режима резонанса - путем рационального выбора массы или жесткости колеблющейся системы. Вибродемпфирование - уменьшения уровня вибраций объекта путем превращения энергии механических колебаний в тепловую энергию. Вибрирующая поверхность покрывается материалом с большим внутренним трением (резина, пробка, битум, войлок). Вибрации, распространяющиеся по трубопроводам, вент. каналам, ослабляются их стыковкой через звукопоглощающие материалы (прокладки из резины, гофры). Противошумные мастики, наносимые на поверхность металла. Динамическое гашение вибрации - осуществляют путем установки агрегатов на массивные фундаменты. Для небольших объектов между основанием и агрегатом устанавливают массивную опорную плиту. Изменение конструктивных элементов машин и строительных конструкций. Средства индивидуальной защиты рук от воздействия вибраций - рукавицы, перчатки, а также виброзащитные прокладки или пластины.

ЭЛЕКТРОМАГНИТНЫЕ ПОЛЯ ЭМП - особая форма материи, состоящая из движущиеся со скоростью 3· 108 ЭЛЕКТРОМАГНИТНЫЕ ПОЛЯ ЭМП - особая форма материи, состоящая из движущиеся со скоростью 3· 108 м/с электромагнитных волн. ЭМП - характеризуется векторами напряженности электрического Е, [В/м], и магнитного Н, [А/м], полей, которые определяют силовые свойства ЭМП, длиной волны λ, частотой колебаний f связанных соотношением с = λ f. Где: с – скорость света 3*108 м/с. ЭМП делят на 3 зоны, различаются по расстоянию от источника: Зона индукции I - радиус R ≤ λ/2π. - электромагнитная волна не сформирована, и поэтому на человека действует независимо друг от друга напряженность электрического и магнитного полей. Зона интерференции II - радиус λ/2π R 2π λ. В этой зоне одновременно воздействуют на человека напряженность электрического и магнитного полей, а также их энергетическая составляющая. Зона излучения III - радиус R 2πλ - зона сформировавшейся электромагнитной волны. На человека воздействует только энергетическая составляющая ЭМП, а векторы Е и Н всегда взаимно перпендикулярны.

Спектр электромагнитных излучений Название ЭМИ Статические Низкочастотные Диапазон частот, Гц Длины волн, м Постоянные Спектр электромагнитных излучений Название ЭМИ Статические Низкочастотные Диапазон частот, Гц Длины волн, м Постоянные ЭМП Крайне- и сверхнизкие 0 3(100. . . 102) – 108. . . 106 Инфра- и очень низкие, низкие Длинные волны (ДВ) 3(102. . . 104) 106. . . 104 3(104. . . 105) 104. . . 103 Средние волны (СВ) Короткие волны (KB) 3(105. . . 106) 3(106. . . 107) 103. . . 102. . . 101 Ультракороткие (УКВ) 3(107. . . 108) 101. . . 100 Микроволны (СВЧ) Инфракрасные Видимые 3(108. . . 10 11) 3(1011. . . 1014) 3· 1014 Ультрафиолетовые Рентгеновское излучение Гамма-излучение 3(1014. . . 1015) 3(1015. . . 1019) 10 -6. . . 10 -7. . . 10 -11 3(1019 – 1022) 10 -11. . . 10 -14 Радиочастотные Оптические Ионизирующие 10°. . . 10 -3. . . 10 -6 (0, 39. . . 0, 76)10 -6

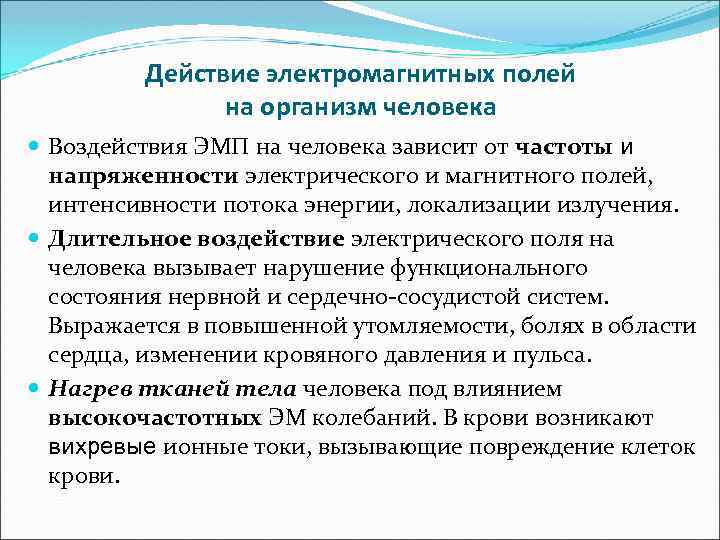

Действие электромагнитных полей на организм человека Воздействия ЭМП на человека зависит от частоты и Действие электромагнитных полей на организм человека Воздействия ЭМП на человека зависит от частоты и напряженности электрического и магнитного полей, интенсивности потока энергии, локализации излучения. Длительное воздействие электрического поля на человека вызывает нарушение функционального состояния нервной и сердечно-сосудистой систем. Выражается в повышенной утомляемости, болях в области сердца, изменении кровяного давления и пульса. Нагрев тканей тела человека под влиянием высокочастотных ЭМ колебаний. В крови возникают вихревые ионные токи, вызывающие повреждение клеток крови.

Нормирование электростатических полей ГОСТ 12. 1. 045 - 84, нормируется напряженность электростатического поля на Нормирование электростатических полей ГОСТ 12. 1. 045 - 84, нормируется напряженность электростатического поля на рабочих местах: Где: Е – допустимая напряженность поля, к. В/м; t – продолжительность воздействия поля, t = 1. . . 9 ч. ЕПДУ = 60 к. В/м при которой допускается работать в течение 1 часа. В течение 8 час. рабочей смены разрешается работать без специальных мер защиты при 20 к. В/м. Допустимое время работы (Тдоп) в электростатическом поле без защитных мер: Tдоп = (ЕПДУ/Ефакт)2, Где: ЕПДУ – предельное значение напряженности поля, при которой допускается работать в течение часа; ЕПДУ = 60 к. В/м; Ефакт – фактическое значение напряженности, к. В/м.

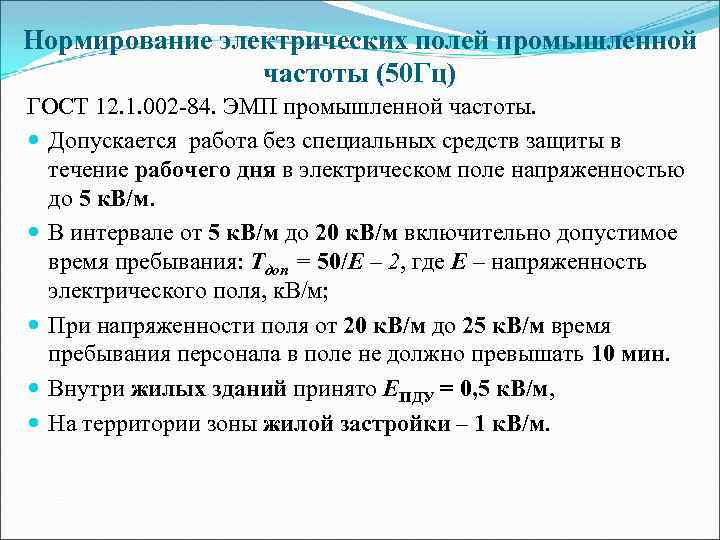

Нормирование электрических полей промышленной частоты (50 Гц) ГОСТ 12. 1. 002 -84. ЭМП промышленной Нормирование электрических полей промышленной частоты (50 Гц) ГОСТ 12. 1. 002 -84. ЭМП промышленной частоты. Допускается работа без специальных средств защиты в течение рабочего дня в электрическом поле напряженностью до 5 к. В/м. В интервале от 5 к. В/м до 20 к. В/м включительно допустимое время пребывания: Тдоп = 50/Е – 2, где Е – напряженность электрического поля, к. В/м; При напряженности поля от 20 к. В/м до 25 к. В/м время пребывания персонала в поле не должно превышать 10 мин. Внутри жилых зданий принято ЕПДУ = 0, 5 к. В/м, На территории зоны жилой застройки – 1 к. В/м.

Нормирование электромагнитных полей радиочастот Энергетическая экспозиция (ЭЭ) - определяется интенсивностью ЭМИ РЧ и временем Нормирование электромагнитных полей радиочастот Энергетическая экспозиция (ЭЭ) - определяется интенсивностью ЭМИ РЧ и временем его воздействия на человека. Применяется для лиц связанных с необходимостью пребывания в зонах ЭМИ РЧ. Значения интенсивности – применяется для лиц не связанных с необходимостью пребывания в зонах ЭМИ РЧ. 30 к. Гц – 300 МГц: интенсивность ЭМИ РЧ оценивается по напряженности электрического (Е, В/м) и магнитного (Н, А/м) полей. ЭЭ, создаваемая электрическим полем: ЭЭЕ = Е 2 Т [(В/м)2·ч]. ЭЭ, создаваемая магнитным полем: ЭЭН = Н 2 Т [(А/м)2·ч]. Одновременное воздействие электрического и магнитного полей в диапазоне частот 0, 06 – 3 МГц считается допустимым при условии: (ЭЭЕ)/(ЭЭЕпду) + (ЭЭН)/(ЭЭНпду) < 1. 300 МГц – 300 ГГц: интенсивность оценивается значениями плотности потока энергии (ППЭ, Вт/м 2): ППЭ = W/T, Где: W – нормированное значение допустимой энергетической нагрузки на организм, равное 2 Вт/м 2 для всех случаев ЭМИ, для облучения от вращающихся и сканирующих антенн = 20 Вт/м 2 Т – время пребывания в зоне облучения, ч.

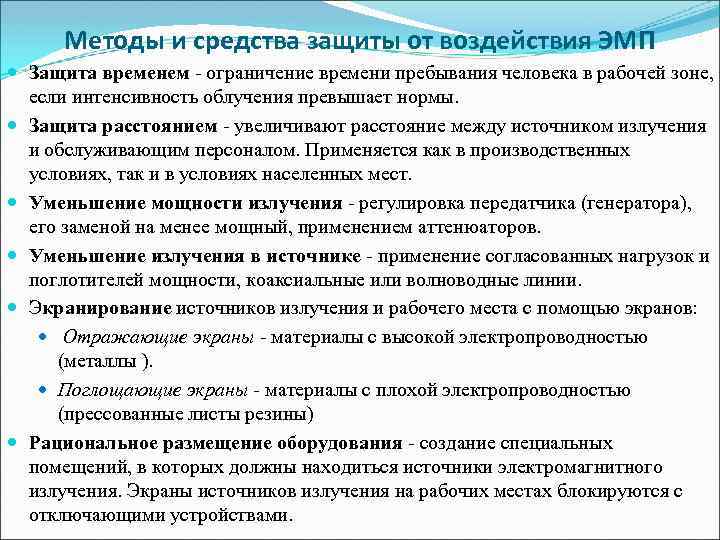

Методы и средства защиты от воздействия ЭМП Защита временем - ограничение времени пребывания человека Методы и средства защиты от воздействия ЭМП Защита временем - ограничение времени пребывания человека в рабочей зоне, если интенсивность облучения превышает нормы. Защита расстоянием - увеличивают расстояние между источником излучения и обслуживающим персоналом. Применяется как в производственных условиях, так и в условиях населенных мест. Уменьшение мощности излучения - регулировка передатчика (генератора), его заменой на менее мощный, применением аттенюаторов. Уменьшение излучения в источнике - применение согласованных нагрузок и поглотителей мощности, коаксиальные или волноводные линии. Экранирование источников излучения и рабочего места с помощью экранов: Отражающие экраны - материалы с высокой электропроводностью (металлы ). Поглощающие экраны - материалы с плохой электропроводностью (прессованные листы резины) Рациональное размещение оборудования - создание специальных помещений, в которых должны находиться источники электромагнитного излучения. Экраны источников излучения на рабочих местах блокируются с отключающими устройствами.

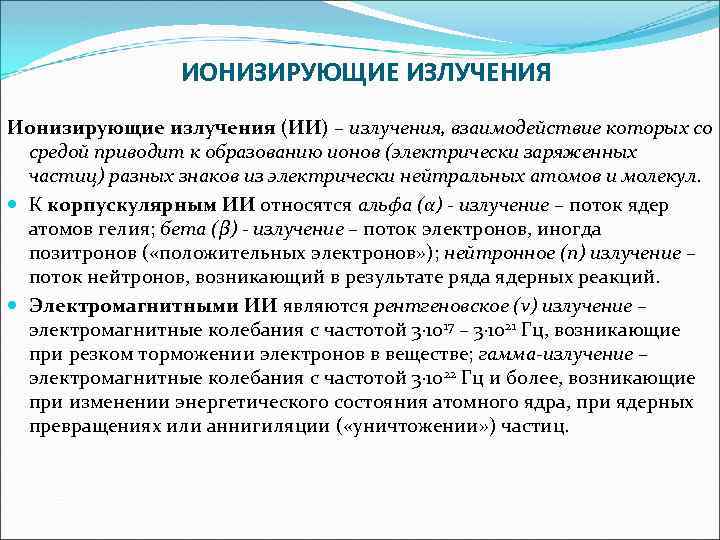

ИОНИЗИРУЮЩИЕ ИЗЛУЧЕНИЯ Ионизирующие излучения (ИИ) – излучения, взаимодействие которых со средой приводит к образованию ИОНИЗИРУЮЩИЕ ИЗЛУЧЕНИЯ Ионизирующие излучения (ИИ) – излучения, взаимодействие которых со средой приводит к образованию ионов (электрически заряженных частиц) разных знаков из электрически нейтральных атомов и молекул. К корпускулярным ИИ относятся альфа (α) - излучение – поток ядер атомов гелия; бета (β) - излучение – поток электронов, иногда позитронов ( «положительных электронов» ); нейтронное (п) излучение – поток нейтронов, возникающий в результате ряда ядерных реакций. Электромагнитными ИИ являются рентгеновское (ν) излучение – электромагнитные колебания с частотой 3· 1017 – 3· 1021 Гц, возникающие при резком торможении электронов в веществе; гамма-излучение – электромагнитные колебания с частотой 3· 1022 Гц и более, возникающие при изменении энергетического состояния атомного ядра, при ядерных превращениях или аннигиляции ( «уничтожении» ) частиц.

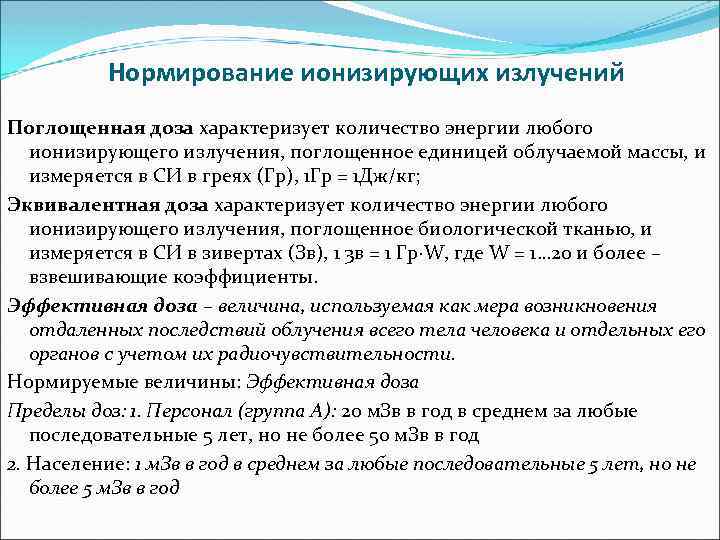

Нормирование ионизирующих излучений Поглощенная доза характеризует количество энергии любого ионизирующего излучения, поглощенное единицей облучаемой Нормирование ионизирующих излучений Поглощенная доза характеризует количество энергии любого ионизирующего излучения, поглощенное единицей облучаемой массы, и измеряется в СИ в греях (Гр), 1 Гр = 1 Дж/кг; Эквивалентная доза характеризует количество энергии любого ионизирующего излучения, поглощенное биологической тканью, и измеряется в СИ в зивертах (Зв), 1 3 в = 1 Гр·W, где W = 1… 20 и более – взвешивающие коэффициенты. Эффективная доза – величина, используемая как мера возникновения отдаленных последствий облучения всего тела человека и отдельных его органов с учетом их радиочувствительности. Нормируемые величины: Эффективная доза Пределы доз: 1. Персонал (группа А): 20 м. Зв в год в среднем за любые последовательные 5 лет, но не более 50 м. Зв в год 2. Население: 1 м. Зв в год в среднем за любые последовательные 5 лет, но не более 5 м. Зв в год

ЭЛЕКТРОБЕЗОПАСНОСТЬ Проходя через тело человека, ток оказывает следующие виды воздействия: термическое (ожоги: I – ЭЛЕКТРОБЕЗОПАСНОСТЬ Проходя через тело человека, ток оказывает следующие виды воздействия: термическое (ожоги: I – покраснение кожи; II – образование пузырей; III – омертвение всей толщи кожи; IV – обугливание тканей, металлизация кожи, ожог сетчатки глаза); электролитическое (разложение электролитов: крови, тканевых жидкостей); биологическое (спазм - Механические повреждения – разрывы кожи, вывихи, переломы, судороги, фибрилляция сердца – хаотическое, беспорядочное сокращение волокон сердечной мышцы, Электрический удар - I степень – судорожное сокращение мышц без потери сознания; II степень – судорожное сокращение мышц, потеря сознания, но сохранение дыхания и работы сердца; III степень – потеря сознания и нарушение сердечной деятельности и/или дыхания; IV степень – клиническая смерть, т. е. отсутствие дыхания и кровообращения. ).

Факторы, влияющие на исход поражения электрическим током Величина силы тока и напряжения. Время прохождения Факторы, влияющие на исход поражения электрическим током Величина силы тока и напряжения. Время прохождения тока через организм человека. Путь, или петля прохождения тока. Наиболее опасным является путь прохождения тока через сердечную мышцу и дыхательную систему: нога-нога – 0, 4 % энергии проходит через сердце; рука-рука – 3, 4 %; левая рука-нога – 3, 6 %; правая рука-нога – 6, 7 % (наиболее опасный путь). Место контакта с током - действие тока на организм усиливается при замыкании контактов в акупунктурных точках. Род и частота тока. Наиболее опасным является переменный ток с частотой 20… 100 Гц. При частоте меньше 20 или больше 1000 Гц опасность поражения током заметно снижается. Токи частотой более 500 Гц не вызывают электрического удара, однако они могут вызвать термические ожоги. Фаза сердечной деятельности. Фибрилляция и остановка сердца могут возникнуть, если время протекания тока через сердце совпадает с так называемой фазой Т на электрокардиограмме человека. Поэтому все отключающие устройства тока должны проектироваться со временем срабатывания менее 0, 2 с. Состояние организма человека (прежде всего нервной системы). Условия окружающей среды (температура, влажность и др. ).

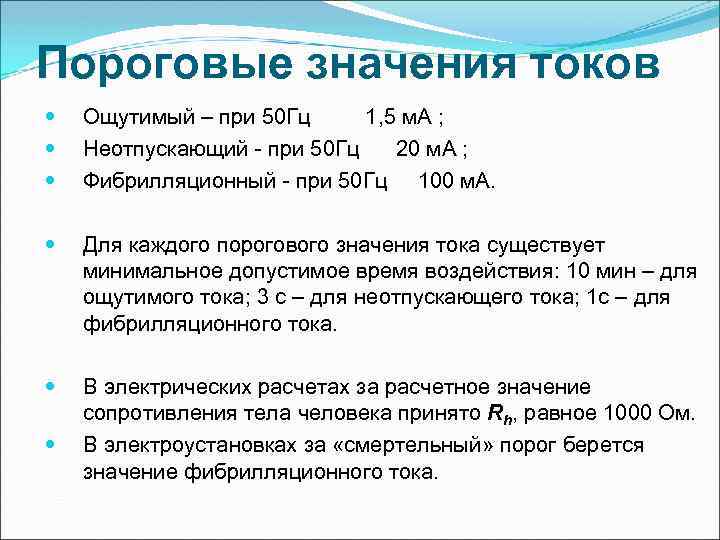

Пороговые значения токов Ощутимый – при 50 Гц 1, 5 м. А ; Неотпускающий Пороговые значения токов Ощутимый – при 50 Гц 1, 5 м. А ; Неотпускающий - при 50 Гц 20 м. А ; Фибрилляционный - при 50 Гц 100 м. А. Для каждого порогового значения тока существует минимальное допустимое время воздействия: 10 мин – для ощутимого тока; 3 с – для неотпускающего тока; 1 с – для фибрилляционного тока. В электрических расчетах за расчетное значение сопротивления тела человека принято Rh, равное 1000 Ом. В электроустановках за «смертельный» порог берется значение фибрилляционного тока.

Двухфазное прикосновение считается наиболее опасным, поскольку человек оказывается под линейным напряжением, которое в раз Двухфазное прикосновение считается наиболее опасным, поскольку человек оказывается под линейным напряжением, которое в раз больше фазного. Например, если линейное напряжение Uл составляет 380 В, а сопротивление тела человека Rh принять равным 1000 Ом, ток, протекающий через тело человека, составит

Однофазное прикосновение Сф–>0 Rф→∞, • В аварийных ситуациях (при неисправности изоляции фаз) человек попадает Однофазное прикосновение Сф–>0 Rф→∞, • В аварийных ситуациях (при неисправности изоляции фаз) человек попадает под действие линейного напряжения. • Аварийные режимы возникают при повреждении изоляции и пробое фазы на корпус оборудования, при падении на землю провода под напряжением и по другим причинам.

Напряжение прикосновения и шаговое напряжение Напряжение прикосновения – это напряжение между двумя точками цепи Напряжение прикосновения и шаговое напряжение Напряжение прикосновения – это напряжение между двумя точками цепи замыкания на землю (корпус) при одновременном прикосновении к ним человека. Численно оно равно разности потенциалов корпуса и точек грунта, в которых находятся ноги человека. Напряжение шага – разность потенциалов, обусловленная растеканием тока замыкания на землю, между точками цепи тока, находящихся на расстоянии шага а, которых одновременно касается ногами человек. где: – удельное сопротивление грунта; r – радиус условного полусферического заземлителя;

Классификация помещений по электроопасности [ПУЭ] Категория помещения Характеристика помещения 1. Без повышенной опасности В Классификация помещений по электроопасности [ПУЭ] Категория помещения Характеристика помещения 1. Без повышенной опасности В помещении отсутствуют условия, создающие повышенную или особую опасность (см. п. 2 и 3) 2. С повышенной опасностью Наличие одного из признаков: 3. Особоопасные 1. Особой сырости: влажность воздуха близка к 100 %, 2. Химически активной или органической среды (агрессивные пары, газы, жидкости, разрушающие изоляцию и токоведущие части электрооборудования); 3. Одновременно 2 или более условий повышенной опасности (см. п. 2) 1. Сырость (относительная влажность воздуха длительно превышает 75%); 2. Токопроводящая пыль (металлическая, угольная и т. п. ); 3. Токопроводящие полы (металлические, земляные, железобетонные, кирпичные и т. п. ); 4. Высокая температура (температура длительно превышает +35°С); 5. Возможность одновременного прикосновения человека к имеющим соединение с землей металлоконструкциям зданий, технологическим аппаратам, механизмам, с одной стороны, и к металлическим корпусам электрооборудования – с другой.

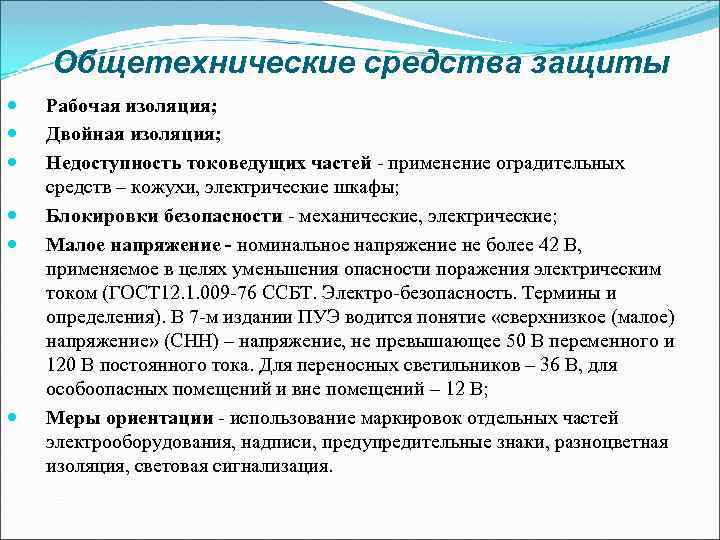

Общетехнические средства защиты Рабочая изоляция; Двойная изоляция; Недоступность токоведущих частей - применение оградительных средств Общетехнические средства защиты Рабочая изоляция; Двойная изоляция; Недоступность токоведущих частей - применение оградительных средств – кожухи, электрические шкафы; Блокировки безопасности - механические, электрические; Малое напряжение - номинальное напряжение не более 42 В, применяемое в целях уменьшения опасности поражения электрическим током (ГОСТ 12. 1. 009 -76 ССБТ. Электро-безопасность. Термины и определения). В 7 -м издании ПУЭ водится понятие «сверхнизкое (малое) напряжение» (СНН) – напряжение, не превышающее 50 В переменного и 120 В постоянного тока. Для переносных светильников – 36 В, для особоопасных помещений и вне помещений – 12 В; Меры ориентации - использование маркировок отдельных частей электрооборудования, надписи, предупредительные знаки, разноцветная изоляция, световая сигнализация.

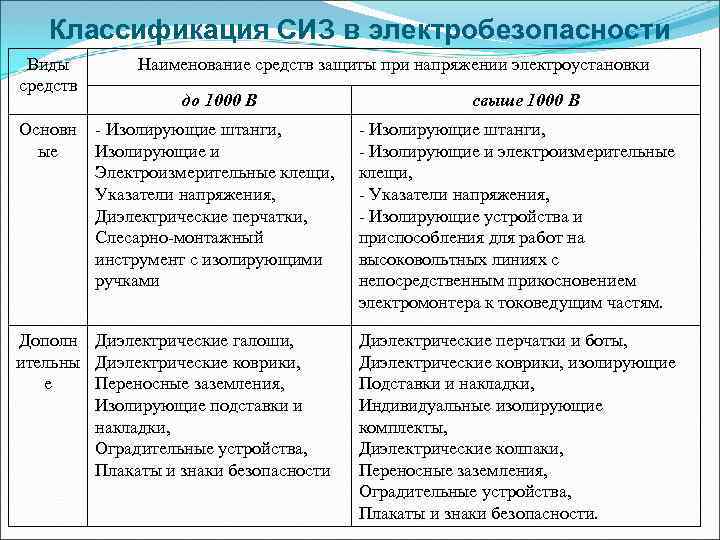

Классификация СИЗ в электробезопасности Виды средств Основн ые Наименование средств защиты при напряжении электроустановки Классификация СИЗ в электробезопасности Виды средств Основн ые Наименование средств защиты при напряжении электроустановки до 1000 В - Изолирующие штанги, Изолирующие и Электроизмерительные клещи, Указатели напряжения, Диэлектрические перчатки, Слесарно-монтажный инструмент с изолирующими ручками Дополн Диэлектрические галоши, ительны Диэлектрические коврики, е Переносные заземления, Изолирующие подставки и накладки, Оградительные устройства, Плакаты и знаки безопасности свыше 1000 В - Изолирующие штанги, - Изолирующие и электроизмерительные клещи, - Указатели напряжения, - Изолирующие устройства и приспособления для работ на высоковольтных линиях с непосредственным прикосновением электромонтера к токоведущим частям. Диэлектрические перчатки и боты, Диэлектрические коврики, изолирующие Подставки и накладки, Индивидуальные изолирующие комплекты, Диэлектрические колпаки, Переносные заземления, Оградительные устройства, Плакаты и знаки безопасности.
