Фации береговой зоны

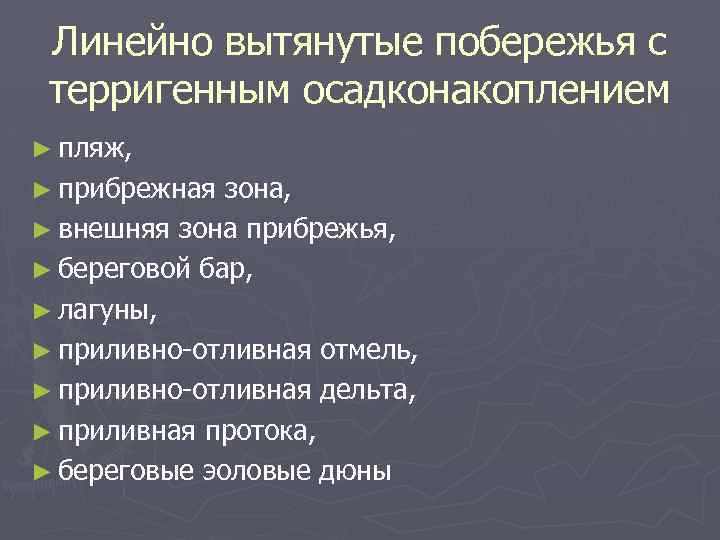

Линейно вытянутые побережья с терригенным осадконакоплением ► пляж, ► прибрежная зона, ► внешняя зона прибрежья, ► береговой бар, ► лагуны, ► приливно-отливная отмель, ► приливно-отливная дельта, ► приливная протока, ► береговые эоловые дюны

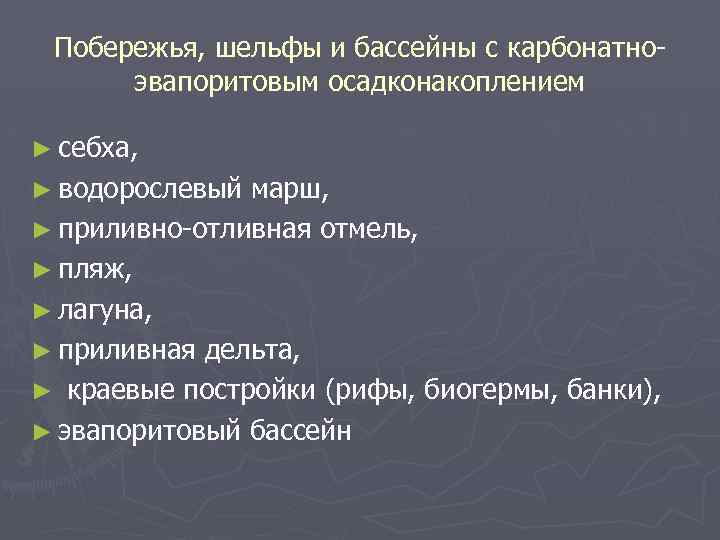

Побережья, шельфы и бассейны с карбонатноэвапоритовым осадконакоплением ► себха, ► водорослевый марш, ► приливно-отливная отмель, ► пляж, ► лагуна, ► приливная дельта, ► краевые постройки (рифы, биогермы, банки), ► эвапоритовый бассейн

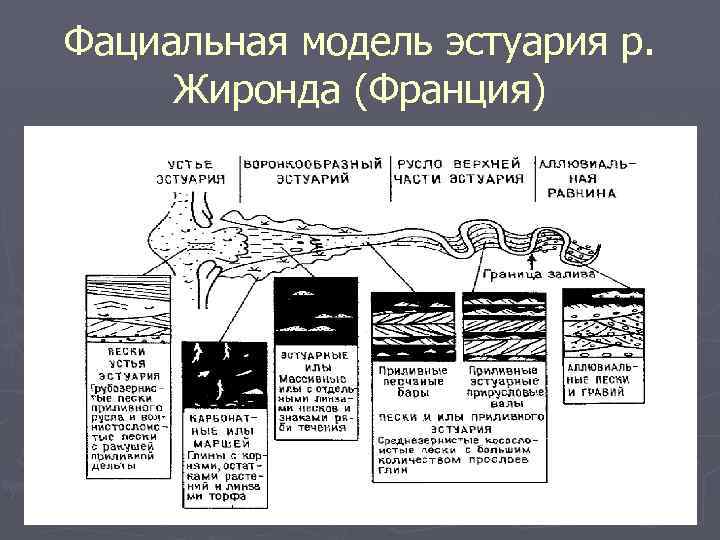

Фациальная модель эстуария р. Жиронда (Франция)
Схема отложения осадков в мелководной зоне моря: 1 - коренные породы; 2 - галечники; 3 - пески; 4 - алевриты; 5 - глины; 6 - органогенные (карбонатные) осадки Схема миграции фаций в прибрежной зоне моря. I - III - точки, фиксирующие положение береговой линии при трансгрессии.

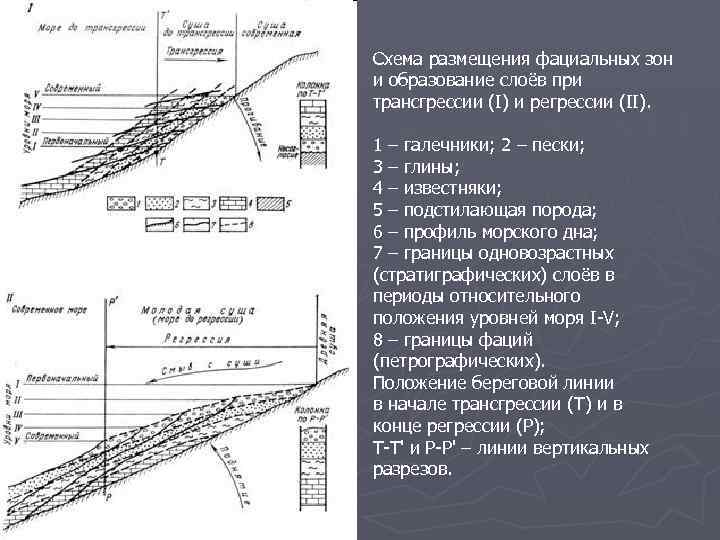

Схема размещения фациальных зон и образование слоёв при трансгрессии (I) и регрессии (II). 1 – галечники; 2 – пески; 3 – глины; 4 – известняки; 5 – подстилающая порода; 6 – профиль морского дна; 7 – границы одновозрастных (стратиграфических) слоёв в периоды относительного положения уровней моря I-V; 8 – границы фаций (петрографических). Положение береговой линии в начале трансгрессии (Т) и в конце регрессии (Р); Т-Т' и Р-Р' – линии вертикальных разрезов.

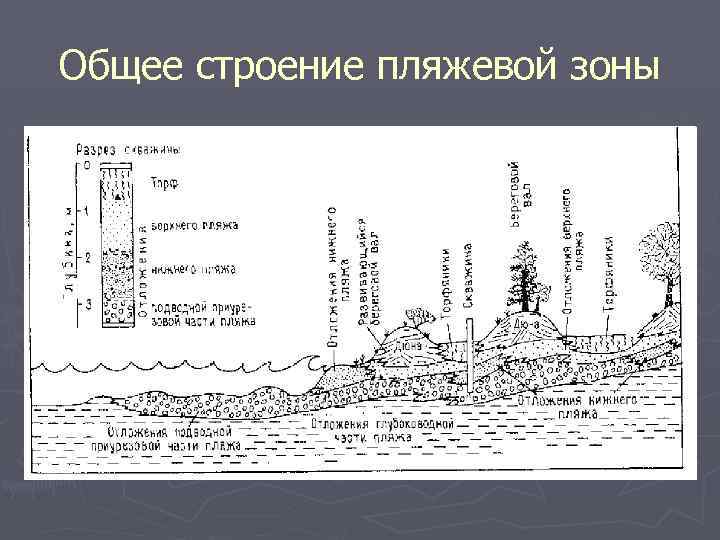

Общее строение пляжевой зоны

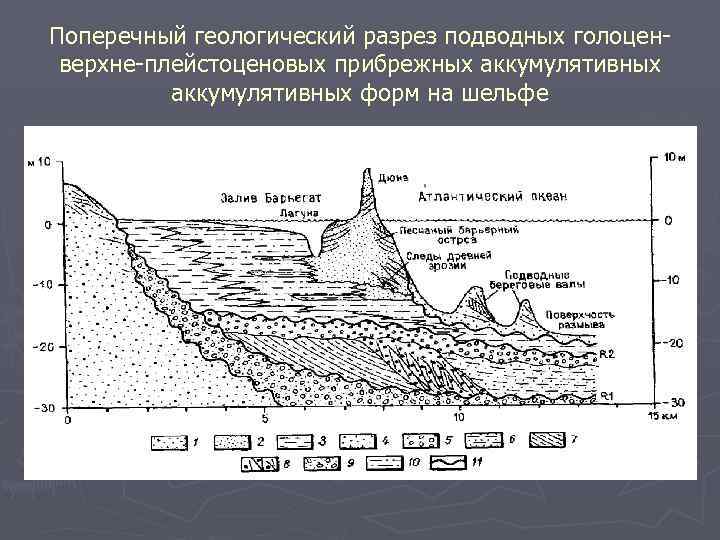

Поперечный геологический разрез подводных голоценверхне-плейстоценовых прибрежных аккумулятивных форм на шельфе
Строение приливной зоны Фации: 1 – супралиторали, отложений межприливной зоны (2 -4): 2 – преимущественно иловых, 3 – илово-алевритовых, 4 – илово-песчаных, 5 – берегового склона, 6 – верхней предпляжевой зоны, 7 – сублиторали, 8 – мелководно-морские сульфатно-карбонатные, фации приливных каналов (9 -11): 9 – прирусловых отмелей, 10 – внутрирусловых баров, 11 – нижней части канала; 12 – глины (а) и алевролиты (б) с признаками субаэральной эрозии, 13 – существенно песчаные отложения непского горизонта; поверхности (14 -16): 14 – субаэрального размыва, 15 – трансгрессивные, 16 – максимального затопления.

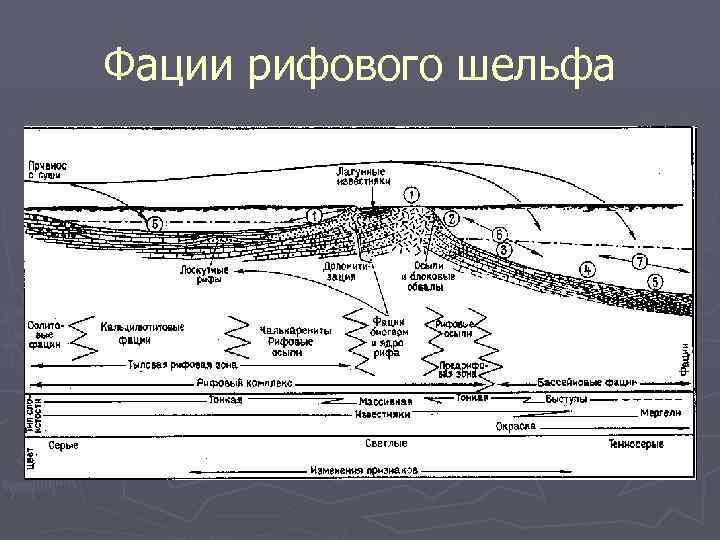

Фации рифового шельфа
Стратиграфическая модель циклического и регрессивного осадконакопления в Пермском Рифовом Комплексе в Нью. Мексико.

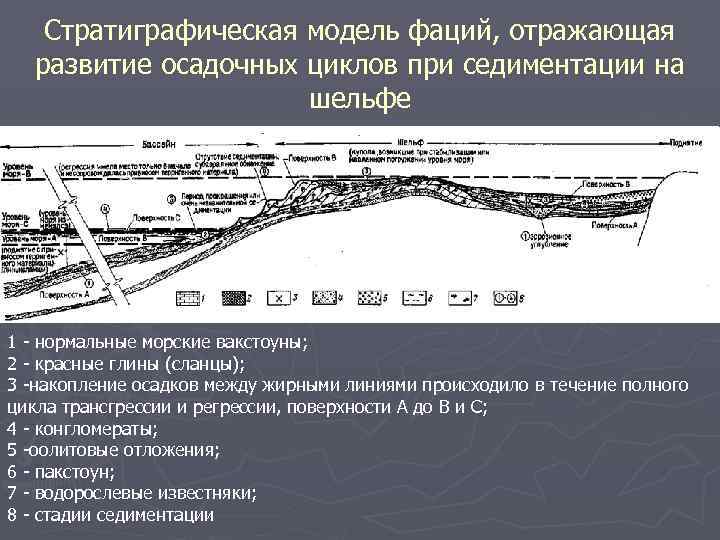

Стратиграфическая модель фаций, отражающая развитие осадочных циклов при седиментации на шельфе 1 - нормальные морские вакстоуны; 2 - красные глины (сланцы); 3 -накопление осадков между жирными линиями происходило в течение полного цикла трансгрессии и регрессии, поверхности А до В и С; 4 - конгломераты; 5 -оолитовые отложения; 6 - пакстоун; 7 - водорослевые известняки; 8 - стадии седиментации
