Эжекторы презентация.pptx

  • Количество слайдов: 31

ЭЖЕКТОРЫ НИЗКОГО/ВЫСОКОГО ДАВЛЕНИЯ. ЭЖЕКЦИОННЫЕ СИСТЕМЫ АВАРИЙНОЙ ВЕНТИЛЯЦИИ. ВЫПОЛНИЛ СТУДЕНТ ГР. ТВ 08 -2: АБДАЛОВ ЭЖЕКТОРЫ НИЗКОГО/ВЫСОКОГО ДАВЛЕНИЯ. ЭЖЕКЦИОННЫЕ СИСТЕМЫ АВАРИЙНОЙ ВЕНТИЛЯЦИИ. ВЫПОЛНИЛ СТУДЕНТ ГР. ТВ 08 -2: АБДАЛОВ Р. Р. РУКОВОДИТЕЛЬ: МИШНЕВА Г. С.

ЭЖЕКТОРЫ НИЗКОГО ДАВЛЕНИЯ ПРОИЗВОДИТЕЛЬНОСТЬЮ 1÷ 12 ТЫС. М 3/Ч [СЕРИЯ 1. 494 -35] ОБЛАСТЬ ЭЖЕКТОРЫ НИЗКОГО ДАВЛЕНИЯ ПРОИЗВОДИТЕЛЬНОСТЬЮ 1÷ 12 ТЫС. М 3/Ч [СЕРИЯ 1. 494 -35] ОБЛАСТЬ ПРИМЕНЕНИЯ: Эжектор типа ЭИ Используются в системах пневмотранспорта для удаления взрывоопасных или агрессивных пыле - газо - паровоздушных смесей в различных отраслях промышленности. УСЛОВИЯ ЭКСПЛУАТАЦИИ: Способ установки: ПС (на полу)

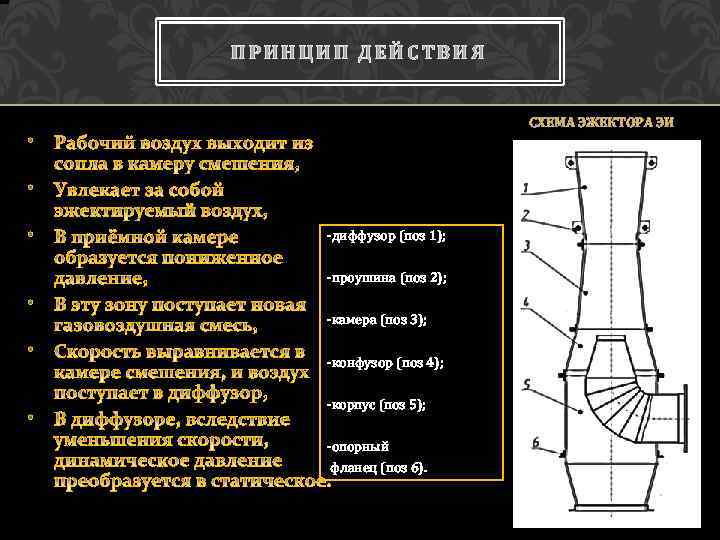

ПРИНЦИП ДЕЙСТВИЯ СХЕМА ЭЖЕКТОРА ЭИ • • • -диффузор (поз 1); -проушина (поз 2); ПРИНЦИП ДЕЙСТВИЯ СХЕМА ЭЖЕКТОРА ЭИ • • • -диффузор (поз 1); -проушина (поз 2); • • • -камера (поз 3); -конфузор (поз 4); -корпус (поз 5); -опорный фланец (поз 6).

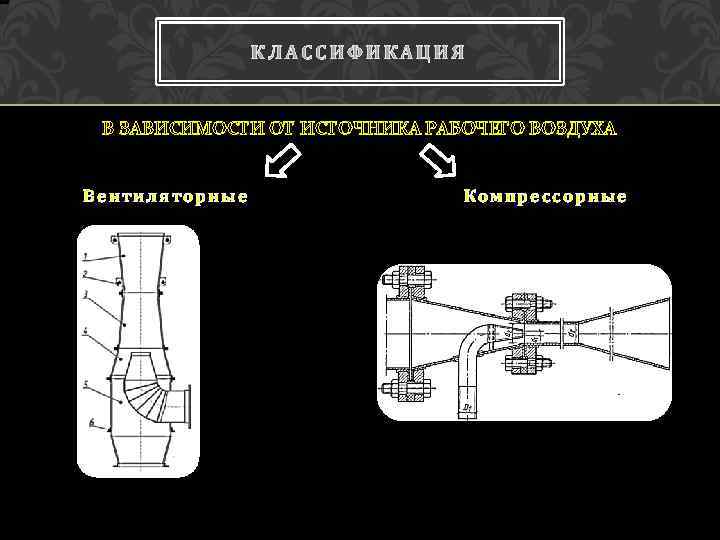

КЛАССИФИКАЦИЯ В ЗАВИСИМОСТИ ОТ ИСТОЧНИКА РАБОЧЕГО ВОЗДУХА Вентиляторные Компрессорные КЛАССИФИКАЦИЯ В ЗАВИСИМОСТИ ОТ ИСТОЧНИКА РАБОЧЕГО ВОЗДУХА Вентиляторные Компрессорные

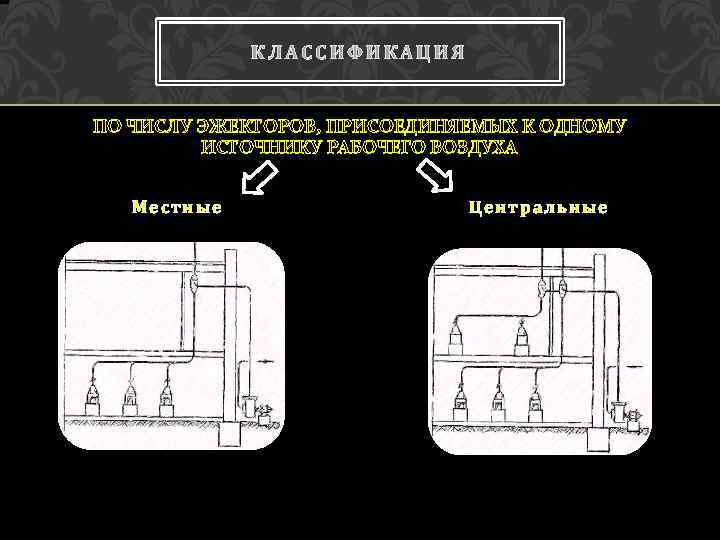

КЛАССИФИКАЦИЯ ПО ЧИСЛУ ЭЖЕКТОРОВ, ПРИСОЕДИНЯЕМЫХ К ОДНОМУ ИСТОЧНИКУ РАБОЧЕГО ВОЗДУХА Местные Центральные КЛАССИФИКАЦИЯ ПО ЧИСЛУ ЭЖЕКТОРОВ, ПРИСОЕДИНЯЕМЫХ К ОДНОМУ ИСТОЧНИКУ РАБОЧЕГО ВОЗДУХА Местные Центральные

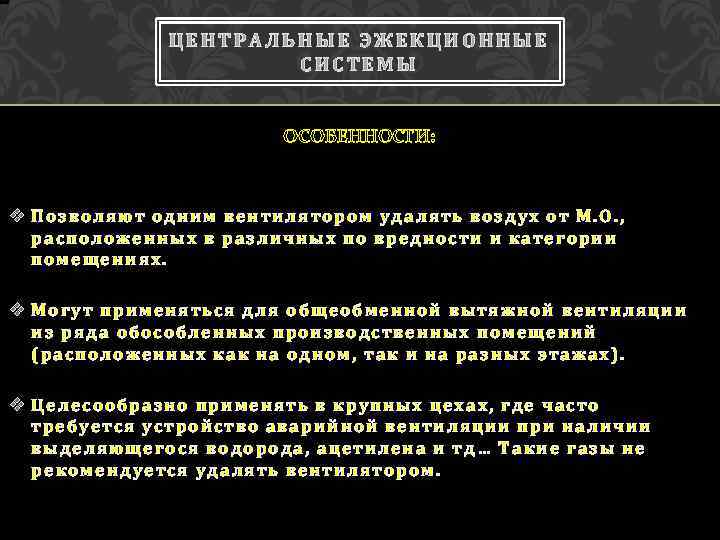

ЦЕНТРАЛЬНЫЕ ЭЖЕКЦИОННЫЕ СИСТЕМЫ ОСОБЕННОСТИ: v Позволяют одним вентилятором удалять воздух от М. О. , ЦЕНТРАЛЬНЫЕ ЭЖЕКЦИОННЫЕ СИСТЕМЫ ОСОБЕННОСТИ: v Позволяют одним вентилятором удалять воздух от М. О. , расположенных в различных по вредности и категории помещениях. v Могут применяться для общеобменной вытяжной вентиляции из ряда обособленных производственных помещений (расположенных как на одном, так и на разных этажах). v Целесообразно применять в крупных цехах, где часто требуется устройство аварийной вентиляции при наличии выделяющегося водорода, ацетилена и тд… Такие газы не рекомендуется удалять вентилятором.

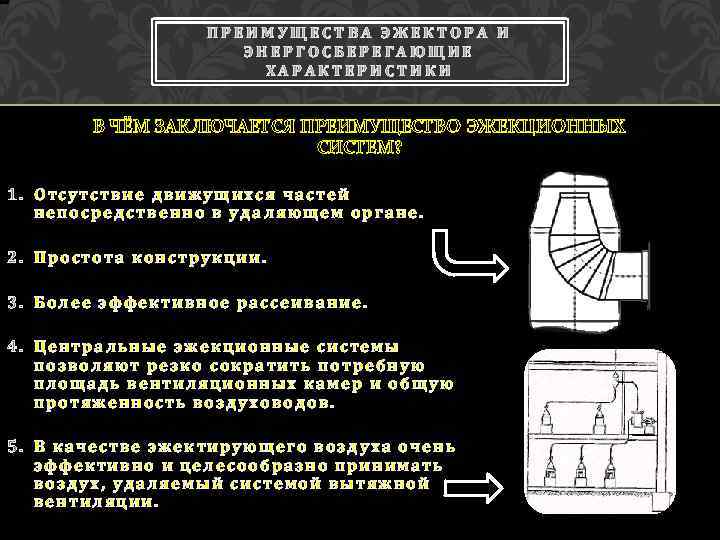

ПРЕИМУЩЕСТВА ЭЖЕКТОРА И ЭНЕРГОСБЕРЕГАЮЩИЕ ХАРАКТЕРИСТИКИ В ЧЁМ ЗАКЛЮЧАЕТСЯ ПРЕИМУЩЕСТВО ЭЖЕКЦИОННЫХ СИСТЕМ? 1. Отсутствие движущихся ПРЕИМУЩЕСТВА ЭЖЕКТОРА И ЭНЕРГОСБЕРЕГАЮЩИЕ ХАРАКТЕРИСТИКИ В ЧЁМ ЗАКЛЮЧАЕТСЯ ПРЕИМУЩЕСТВО ЭЖЕКЦИОННЫХ СИСТЕМ? 1. Отсутствие движущихся частей непосредственно в удаляющем органе. 2. Простота конструкции. 3. Более эффективное рассеивание. 4. Центральные эжекционные системы позволяют резко сократить потребную площадь вентиляционных камер и общую протяженность воздуховодов. 5. В качестве эжектирующего воздуха очень эффективно и целесообразно принимать воздух, удаляемый системой вытяжной вентиляции.

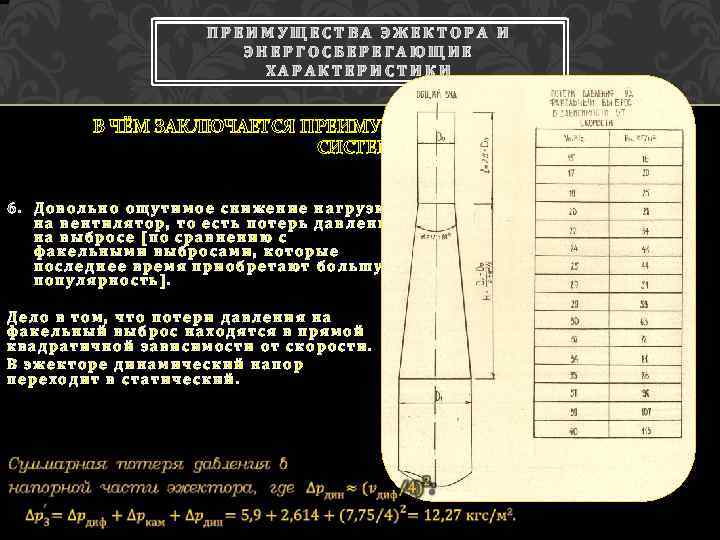

ПРЕИМУЩЕСТВА ЭЖЕКТОРА И ЭНЕРГОСБЕРЕГАЮЩИЕ ХАРАКТЕРИСТИКИ В ЧЁМ ЗАКЛЮЧАЕТСЯ ПРЕИМУЩЕСТВО ЭЖЕКЦИОННЫХ СИСТЕМ? 6. Довольно ощутимое ПРЕИМУЩЕСТВА ЭЖЕКТОРА И ЭНЕРГОСБЕРЕГАЮЩИЕ ХАРАКТЕРИСТИКИ В ЧЁМ ЗАКЛЮЧАЕТСЯ ПРЕИМУЩЕСТВО ЭЖЕКЦИОННЫХ СИСТЕМ? 6. Довольно ощутимое снижение нагрузки на вентилятор, то есть потерь давления на выбросе [по сравнению с факельными выбросами, которые последнее время приобретают большую популярность]. Дело в том, что потери давления на факельный выброс находятся в прямой квадратичной зависимости от скорости. В эжекторе динамический напор переходит в статический.

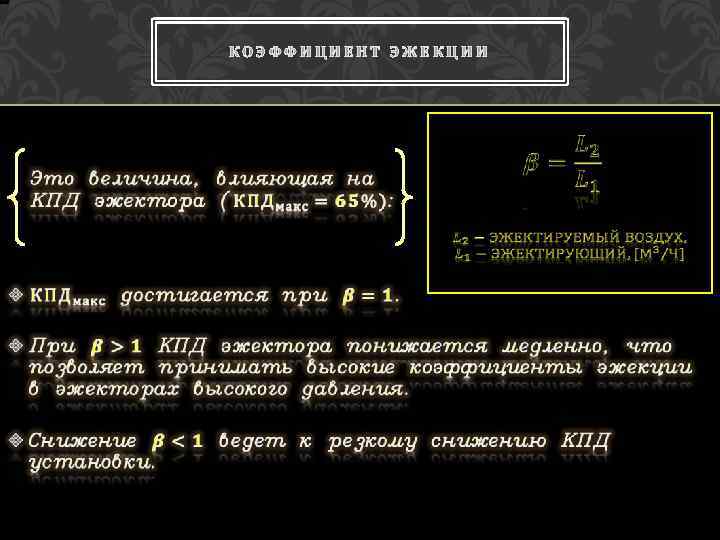

КОЭФФИЦИЕНТ ЭЖЕКЦИИ КОЭФФИЦИЕНТ ЭЖЕКЦИИ

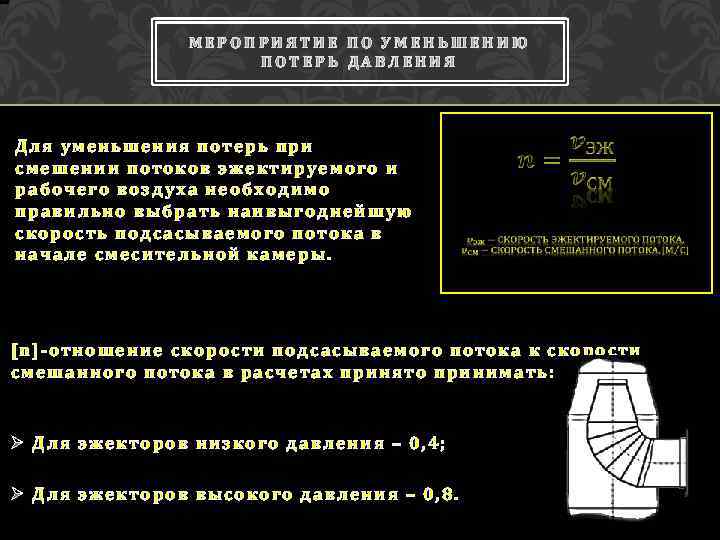

МЕРОПРИЯТИЕ ПО УМЕНЬШЕНИЮ ПОТЕРЬ ДАВЛЕНИЯ Для уменьшения потерь при смешении потоков эжектируемого и рабочего МЕРОПРИЯТИЕ ПО УМЕНЬШЕНИЮ ПОТЕРЬ ДАВЛЕНИЯ Для уменьшения потерь при смешении потоков эжектируемого и рабочего воздуха необходимо правильно выбрать наивыгоднейшую скорость подсасываемого потока в начале смесительной камеры. [n]-отношение скорости подсасываемого потока к скорости смешанного потока в расчетах принято принимать: Ø Для эжекторов низкого давления – 0, 4; Ø Для эжекторов высокого давления – 0, 8.

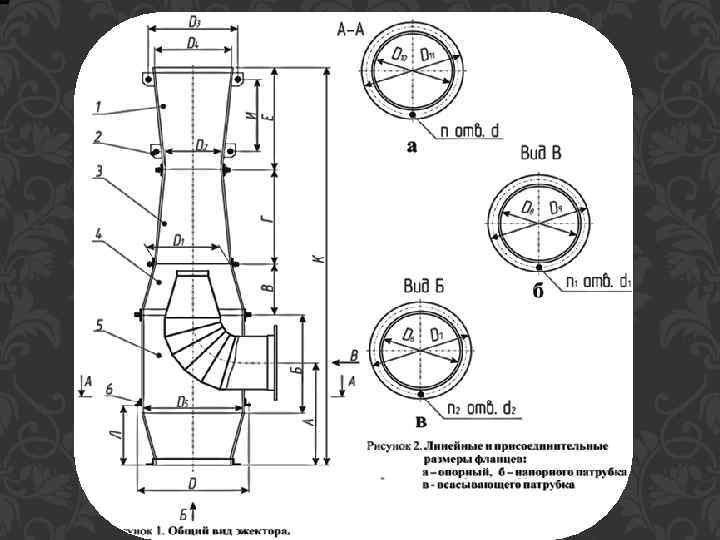

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ЛИНЕЙНЫЕ И ВЕСОВЫЕ ПАРАМЕТРЫ ЛИНЕЙНЫЕ И ВЕСОВЫЕ ПАРАМЕТРЫ

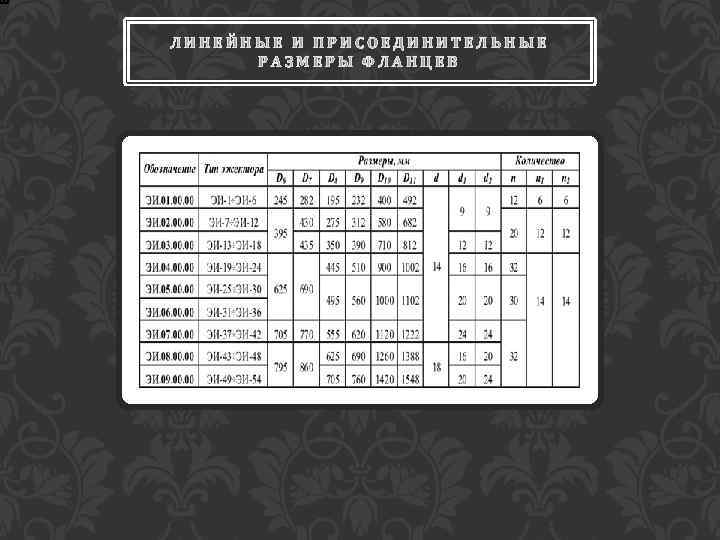

ЛИНЕЙНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ФЛАНЦЕВ ЛИНЕЙНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ФЛАНЦЕВ

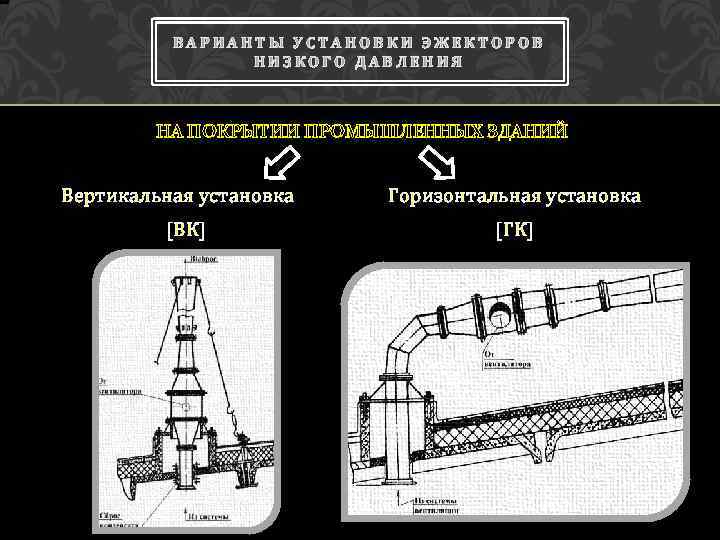

ВАРИАНТЫ УСТАНОВКИ ЭЖЕКТОРОВ НИЗКОГО ДАВЛЕНИЯ НА ПОКРЫТИИ ПРОМЫШЛЕННЫХ ЗДАНИЙ Вертикальная установка [ВК] Горизонтальная установка ВАРИАНТЫ УСТАНОВКИ ЭЖЕКТОРОВ НИЗКОГО ДАВЛЕНИЯ НА ПОКРЫТИИ ПРОМЫШЛЕННЫХ ЗДАНИЙ Вертикальная установка [ВК] Горизонтальная установка [ГК]

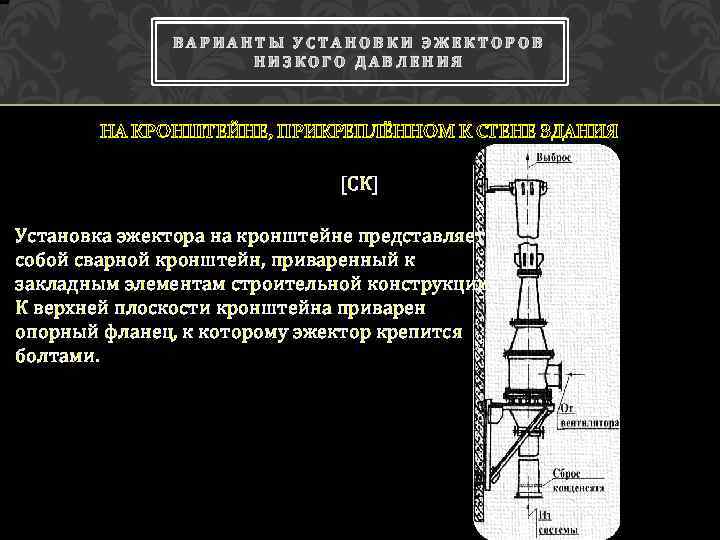

ВАРИАНТЫ УСТАНОВКИ ЭЖЕКТОРОВ НИЗКОГО ДАВЛЕНИЯ НА КРОНШТЕЙНЕ, ПРИКРЕПЛЁННОМ К СТЕНЕ ЗДАНИЯ [СК] Установка эжектора ВАРИАНТЫ УСТАНОВКИ ЭЖЕКТОРОВ НИЗКОГО ДАВЛЕНИЯ НА КРОНШТЕЙНЕ, ПРИКРЕПЛЁННОМ К СТЕНЕ ЗДАНИЯ [СК] Установка эжектора на кронштейне представляет собой сварной кронштейн, приваренный к закладным элементам строительной конструкции. К верхней плоскости кронштейна приварен опорный фланец, к которому эжектор крепится болтами.

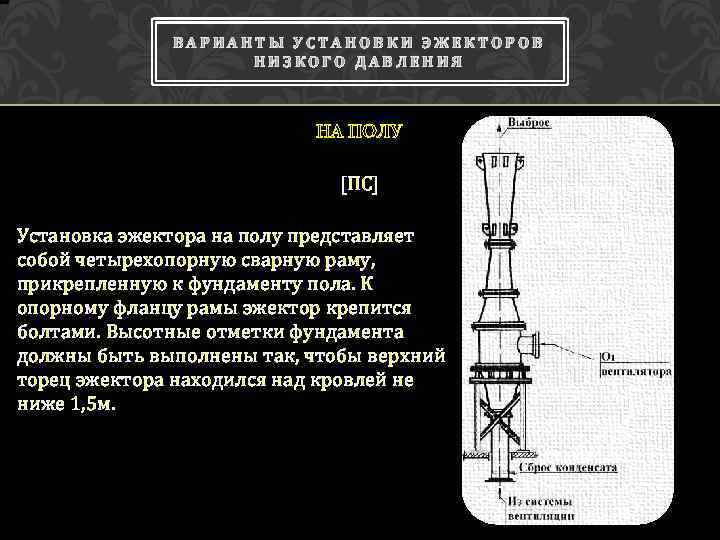

ВАРИАНТЫ УСТАНОВКИ ЭЖЕКТОРОВ НИЗКОГО ДАВЛЕНИЯ НА ПОЛУ [ПС] Установка эжектора на полу представляет собой ВАРИАНТЫ УСТАНОВКИ ЭЖЕКТОРОВ НИЗКОГО ДАВЛЕНИЯ НА ПОЛУ [ПС] Установка эжектора на полу представляет собой четырехопорную сварную раму, прикрепленную к фундаменту пола. К опорному фланцу рамы эжектор крепится болтами. Высотные отметки фундамента должны быть выполнены так, чтобы верхний торец эжектора находился над кровлей не ниже 1, 5 м.

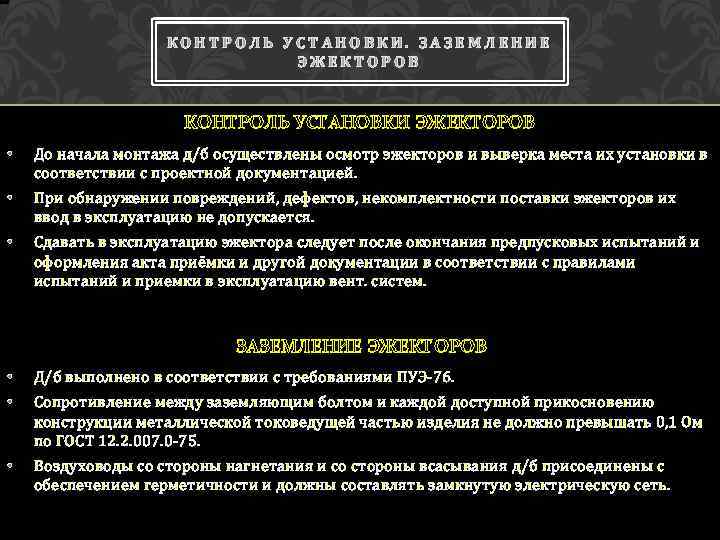

КОНТРОЛЬ УСТАНОВКИ. ЗАЗЕМЛЕНИЕ ЭЖЕКТОРОВ КОНТРОЛЬ УСТАНОВКИ ЭЖЕКТОРОВ • До начала монтажа д/б осуществлены осмотр КОНТРОЛЬ УСТАНОВКИ. ЗАЗЕМЛЕНИЕ ЭЖЕКТОРОВ КОНТРОЛЬ УСТАНОВКИ ЭЖЕКТОРОВ • До начала монтажа д/б осуществлены осмотр эжекторов и выверка места их установки в соответствии с проектной документацией. • При обнаружении повреждений, дефектов, некомплектности поставки эжекторов их ввод в эксплуатацию не допускается. • Сдавать в эксплуатацию эжектора следует после окончания предпусковых испытаний и оформления акта приёмки и другой документации в соответствии с правилами испытаний и приемки в эксплуатацию вент. систем. ЗАЗЕМЛЕНИЕ ЭЖЕКТОРОВ • Д/б выполнено в соответствии с требованиями ПУЭ-76. • Сопротивление между заземляющим болтом и каждой доступной прикосновению конструкции металлической токоведущей частью изделия не должно превышать 0, 1 Ом по ГОСТ 12. 2. 007. 0 -75. • Воздуховоды со стороны нагнетания и со стороны всасывания д/б присоединены с обеспечением герметичности и должны составлять замкнутую электрическую сеть.

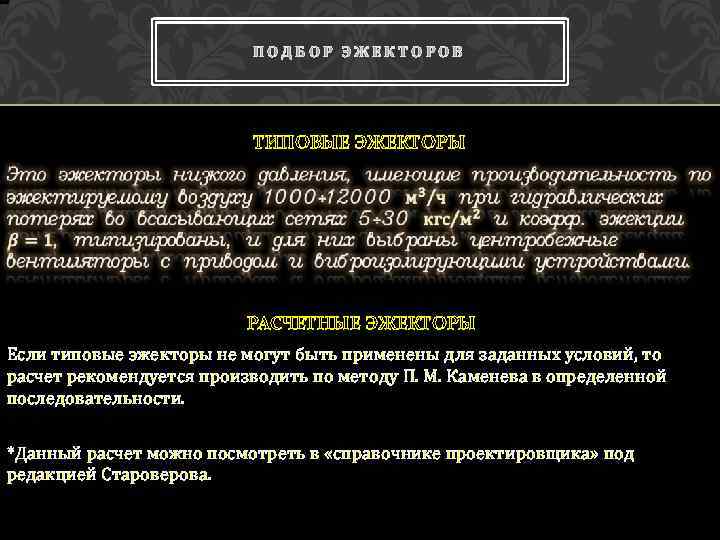

ПОДБОР ЭЖЕКТОРОВ ТИПОВЫЕ ЭЖЕКТОРЫ РАСЧЕТНЫЕ ЭЖЕКТОРЫ Если типовые эжекторы не могут быть применены для ПОДБОР ЭЖЕКТОРОВ ТИПОВЫЕ ЭЖЕКТОРЫ РАСЧЕТНЫЕ ЭЖЕКТОРЫ Если типовые эжекторы не могут быть применены для заданных условий, то расчет рекомендуется производить по методу П. М. Каменева в определенной последовательности. *Данный расчет можно посмотреть в «справочнике проектировщика» под редакцией Староверова.

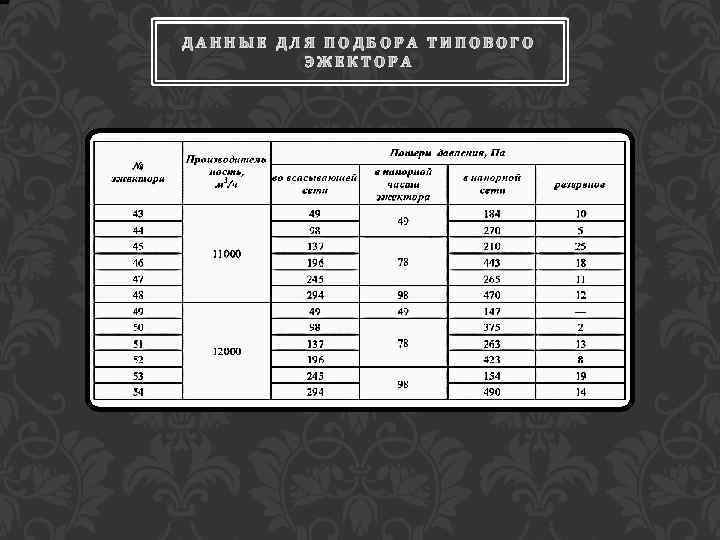

ДАННЫЕ ДЛЯ ПОДБОРА ТИПОВОГО ЭЖЕКТОРА ДАННЫЕ ДЛЯ ПОДБОРА ТИПОВОГО ЭЖЕКТОРА

КОМПЛЕКТАЦИЯ ЭЖЕКТОРОВ ВЕНТИЛЯТОРНЫМИ АГРЕГАТАМИ КОМПЛЕКТАЦИЯ ЭЖЕКТОРОВ ВЕНТИЛЯТОРНЫМИ АГРЕГАТАМИ

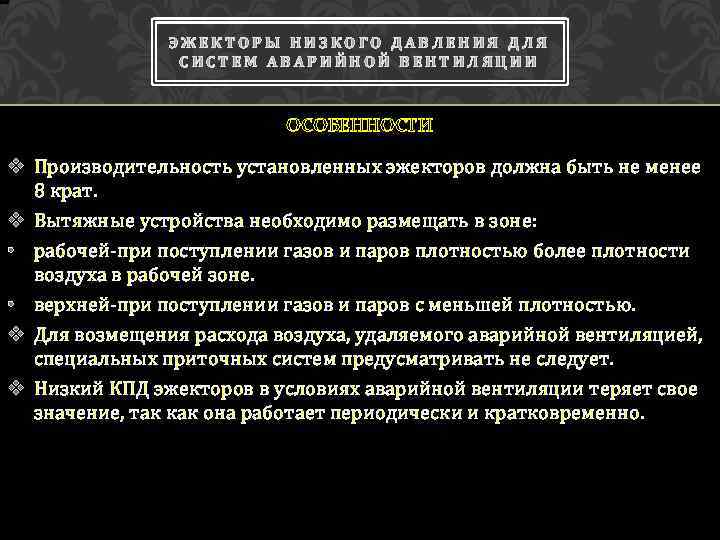

ЭЖЕКТОРЫ НИЗКОГО ДАВЛЕНИЯ ДЛЯ СИСТЕМ АВАРИЙНОЙ ВЕНТИЛЯЦИИ ОСОБЕННОСТИ v Производительность установленных эжекторов должна быть ЭЖЕКТОРЫ НИЗКОГО ДАВЛЕНИЯ ДЛЯ СИСТЕМ АВАРИЙНОЙ ВЕНТИЛЯЦИИ ОСОБЕННОСТИ v Производительность установленных эжекторов должна быть не менее 8 крат. v Вытяжные устройства необходимо размещать в зоне: • рабочей-при поступлении газов и паров плотностью более плотности воздуха в рабочей зоне. • верхней-при поступлении газов и паров с меньшей плотностью. v Для возмещения расхода воздуха, удаляемого аварийной вентиляцией, специальных приточных систем предусматривать не следует. v Низкий КПД эжекторов в условиях аварийной вентиляции теряет свое значение, так как она работает периодически и кратковременно.

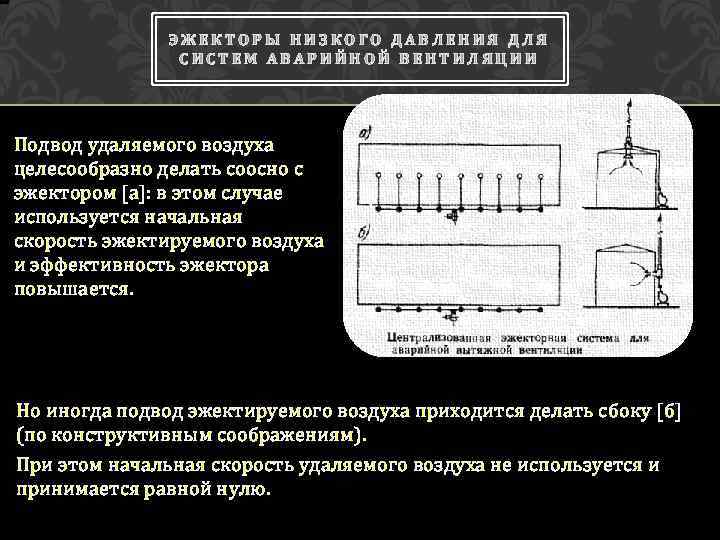

ЭЖЕКТОРЫ НИЗКОГО ДАВЛЕНИЯ ДЛЯ СИСТЕМ АВАРИЙНОЙ ВЕНТИЛЯЦИИ Подвод удаляемого воздуха целесообразно делать соосно с ЭЖЕКТОРЫ НИЗКОГО ДАВЛЕНИЯ ДЛЯ СИСТЕМ АВАРИЙНОЙ ВЕНТИЛЯЦИИ Подвод удаляемого воздуха целесообразно делать соосно с эжектором [а]: в этом случае используется начальная скорость эжектируемого воздуха и эффективность эжектора повышается. Но иногда подвод эжектируемого воздуха приходится делать сбоку [б] (по конструктивным соображениям). При этом начальная скорость удаляемого воздуха не используется и принимается равной нулю.

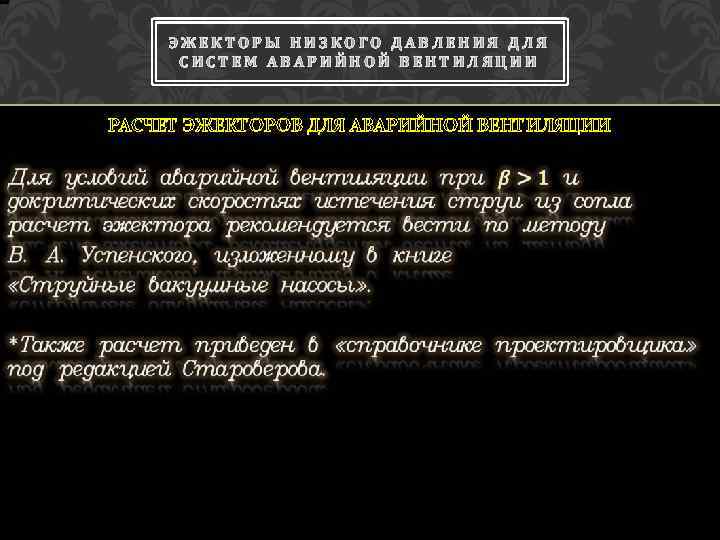

ЭЖЕКТОРЫ НИЗКОГО ДАВЛЕНИЯ ДЛЯ СИСТЕМ АВАРИЙНОЙ ВЕНТИЛЯЦИИ РАСЧЕТ ЭЖЕКТОРОВ ДЛЯ АВАРИЙНОЙ ВЕНТИЛЯЦИИ ЭЖЕКТОРЫ НИЗКОГО ДАВЛЕНИЯ ДЛЯ СИСТЕМ АВАРИЙНОЙ ВЕНТИЛЯЦИИ РАСЧЕТ ЭЖЕКТОРОВ ДЛЯ АВАРИЙНОЙ ВЕНТИЛЯЦИИ

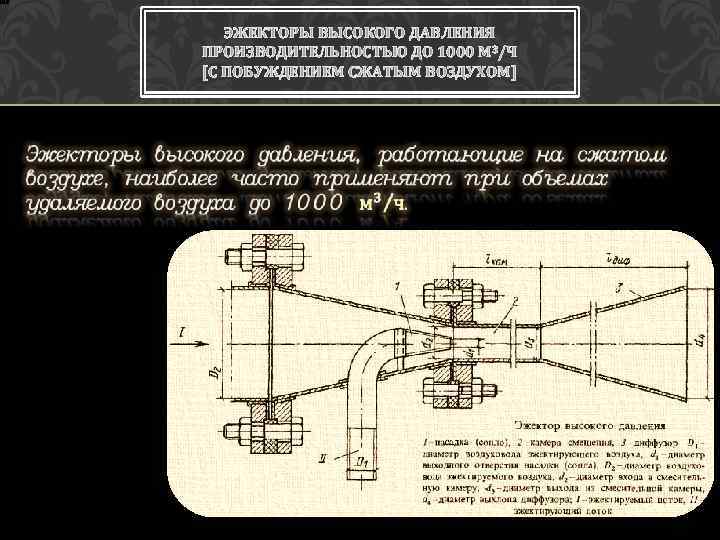

ЭЖЕКТОРЫ ВЫСОКОГО ДАВЛЕНИЯ ПРОИЗВОДИТЕЛЬНОСТЬЮ ДО 1000 М 3/Ч [С ПОБУЖДЕНИЕМ СЖАТЫМ ВОЗДУХОМ] ЭЖЕКТОРЫ ВЫСОКОГО ДАВЛЕНИЯ ПРОИЗВОДИТЕЛЬНОСТЬЮ ДО 1000 М 3/Ч [С ПОБУЖДЕНИЕМ СЖАТЫМ ВОЗДУХОМ]

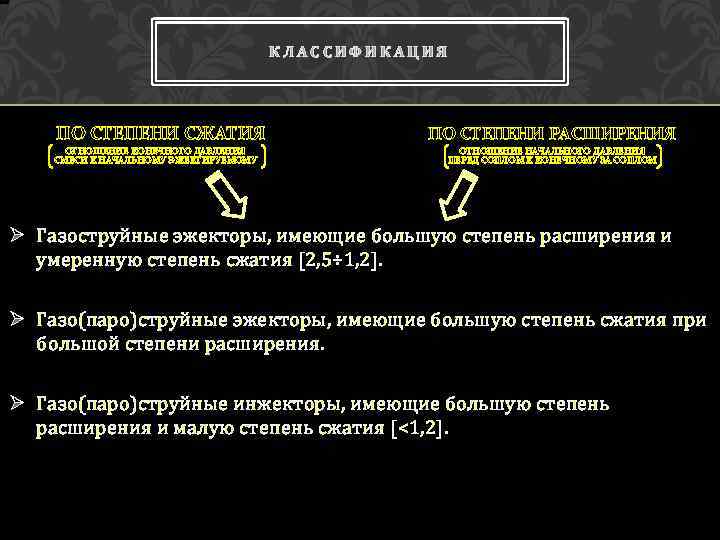

КЛАССИФИКАЦИЯ ПО СТЕПЕНИ СЖАТИЯ ОТНОШЕНИЕ КОНЕЧНОГО ДАВЛЕНИЯ СМЕСИ К НАЧАЛЬНОМУ ЭЖЕКТИРУЕМОМУ ПО СТЕПЕНИ РАСШИРЕНИЯ КЛАССИФИКАЦИЯ ПО СТЕПЕНИ СЖАТИЯ ОТНОШЕНИЕ КОНЕЧНОГО ДАВЛЕНИЯ СМЕСИ К НАЧАЛЬНОМУ ЭЖЕКТИРУЕМОМУ ПО СТЕПЕНИ РАСШИРЕНИЯ ОТНОШЕНИЕ НАЧАЛЬНОГО ДАВЛЕНИЯ ПЕРЕД СОПЛОМ К КОНЕЧНОМУ ЗА СОПЛОМ Ø Газоструйные эжекторы, имеющие большую степень расширения и умеренную степень сжатия [2, 5÷ 1, 2]. Ø Газо(паро)струйные эжекторы, имеющие большую степень сжатия при большой степени расширения. Ø Газо(паро)струйные инжекторы, имеющие большую степень расширения и малую степень сжатия [<1, 2].

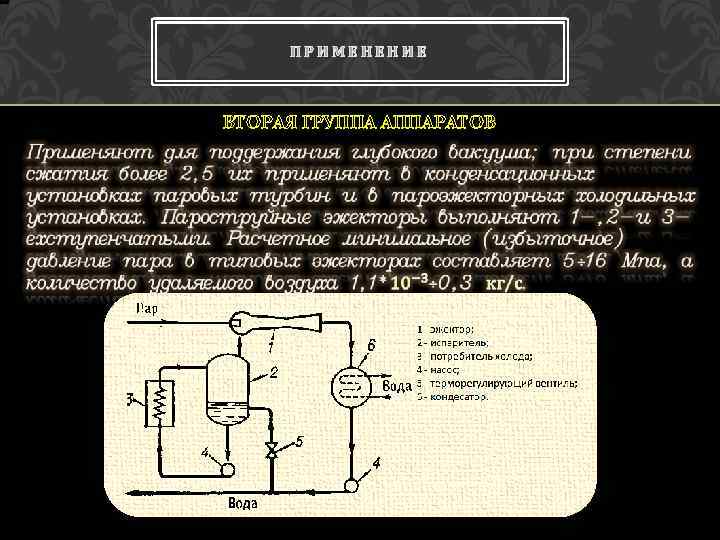

ПРИМЕНЕНИЕ ВТОРАЯ ГРУППА АППАРАТОВ ПРИМЕНЕНИЕ ВТОРАЯ ГРУППА АППАРАТОВ

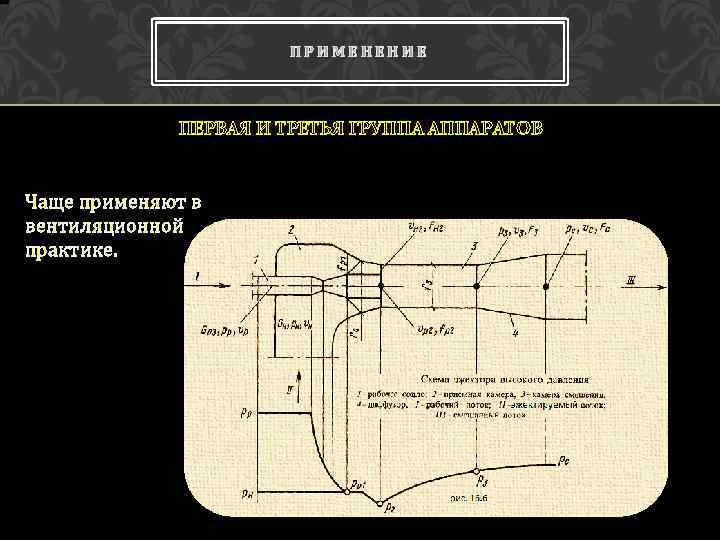

ПРИМЕНЕНИЕ ПЕРВАЯ И ТРЕТЬЯ ГРУППА АППАРАТОВ Чаще применяют в вентиляционной практике. ПРИМЕНЕНИЕ ПЕРВАЯ И ТРЕТЬЯ ГРУППА АППАРАТОВ Чаще применяют в вентиляционной практике.

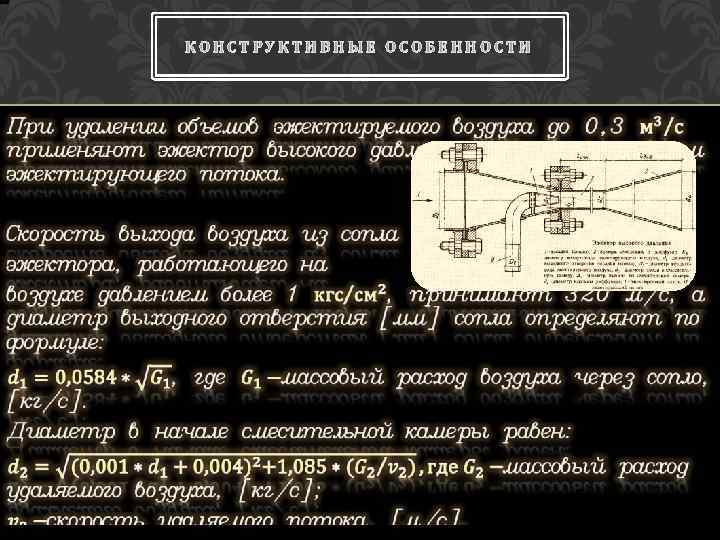

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

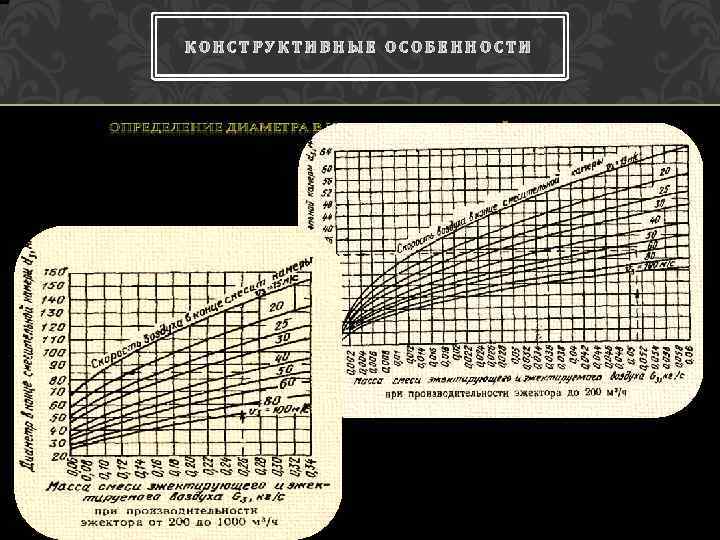

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

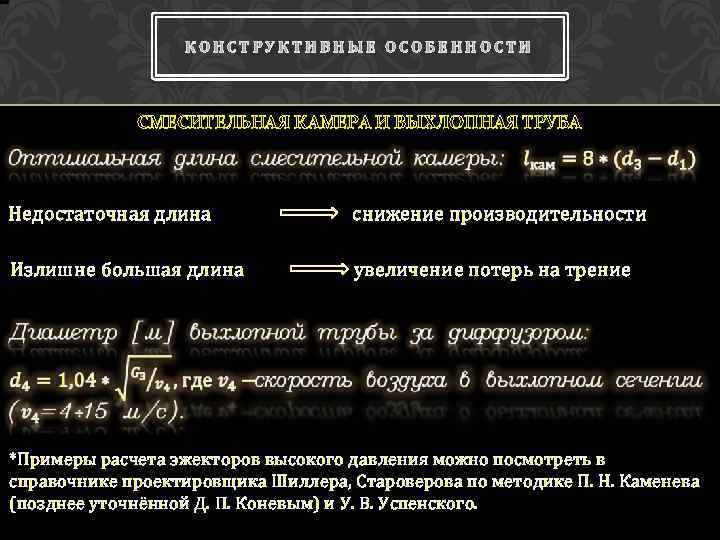

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ СМЕСИТЕЛЬНАЯ КАМЕРА И ВЫХЛОПНАЯ ТРУБА Недостаточная длина снижение производительности Излишне большая длина КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ СМЕСИТЕЛЬНАЯ КАМЕРА И ВЫХЛОПНАЯ ТРУБА Недостаточная длина снижение производительности Излишне большая длина увеличение потерь на трение *Примеры расчета эжекторов высокого давления можно посмотреть в справочнике проектировщика Шиллера, Староверова по методике П. Н. Каменева (позднее уточнённой Д. П. Коневым) и У. В. Успенского.
