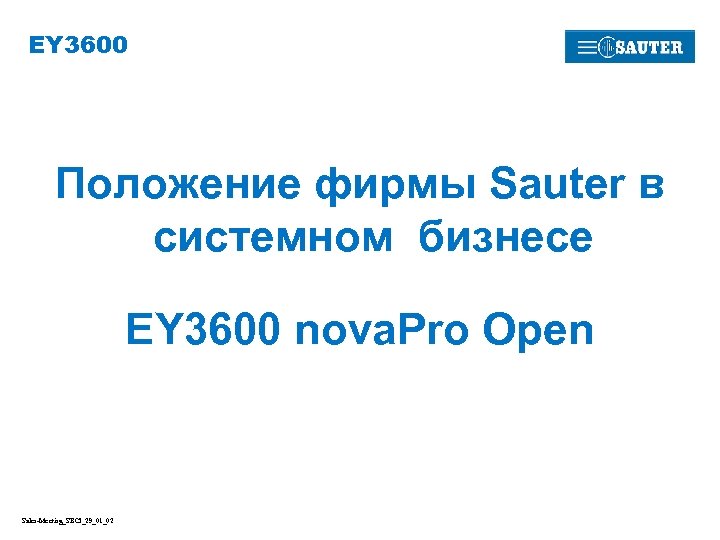

EY 3600 Положение фирмы Sauter в системном бизнесе

EY 3600 Положение фирмы Sauter в системном бизнесе EY 3600 nova. Pro Open Sales-Meeting_SBCI_29_01_02

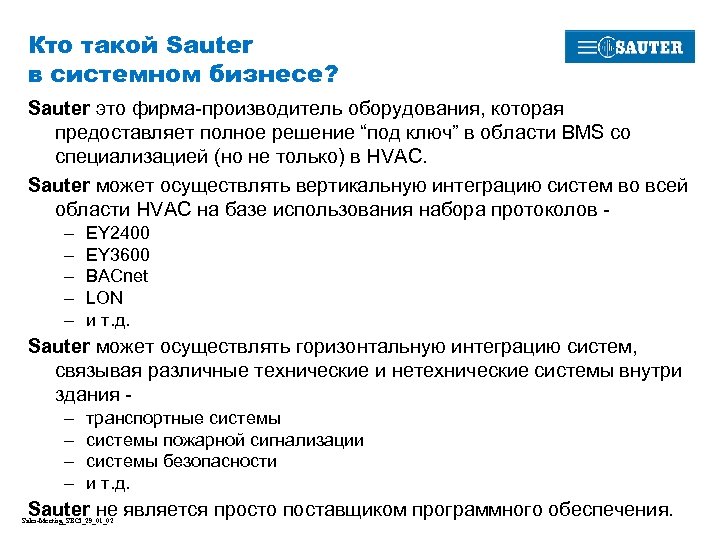

Кто такой Sauter в системном бизнесе? Sauter это фирма-производитель оборудования, которая предоставляет полное решение “под ключ” в области BMS со специализацией (но не только) в HVAC. Sauter может осуществлять вертикальную интеграцию систем во всей области HVAC на базе использования набора протоколов – – – EY 2400 EY 3600 BACnet LON и т. д. Sauter может осуществлять горизонтальную интеграцию систем, связывая различные технические и нетехнические системы внутри здания – – транспортные системы пожарной сигнализации системы безопасности и т. д. Sauter не является просто поставщиком программного обеспечения. Sales-Meeting_SBCI_29_01_02

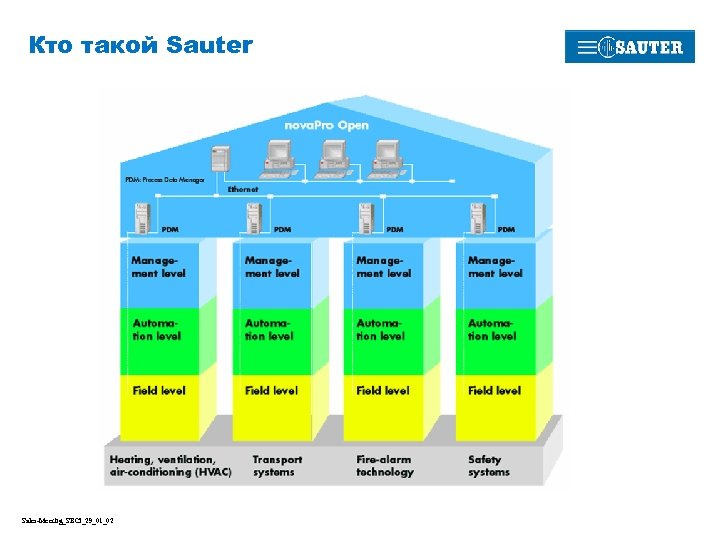

Кто такой Sauter Sales-Meeting_SBCI_29_01_02

EY 3600 Функциональность Действующие примеры Sales-Meeting_SBCI_29_01_02

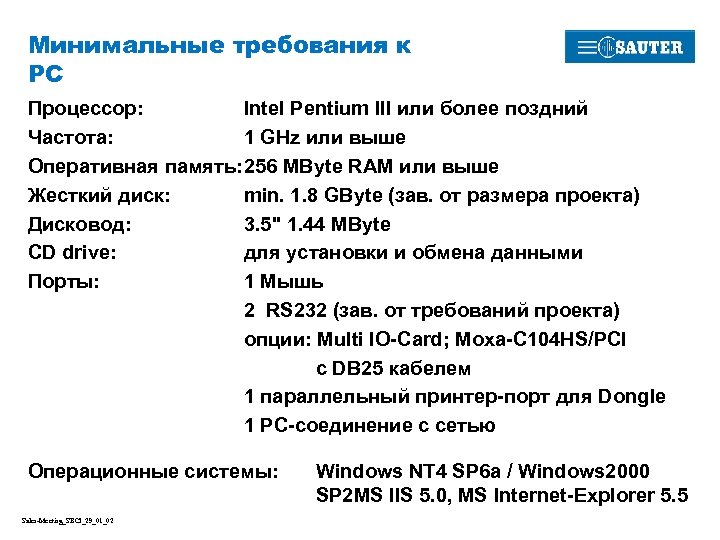

Минимальные требования к PC Процессор: Intel Pentium III или более поздний Частота: 1 GHz или выше Оперативная память: 256 MByte RAM или выше Жесткий диск: min. 1. 8 GByte (зав. от размера проекта) Дисковод: 3. 5" 1. 44 MByte CD drive: для установки и обмена данными Порты: 1 Мышь 2 RS 232 (зав. от требований проекта) опции: Multi IO-Card; Moxa-C 104 HS/PCI с DB 25 кабелем 1 параллельный принтер-порт для Dongle 1 PC-соединение с сетью Операционные системы: Sales-Meeting_SBCI_29_01_02 Windows NT 4 SP 6 a / Windows 2000 SP 2 MS IIS 5. 0, MS Internet-Explorer 5. 5

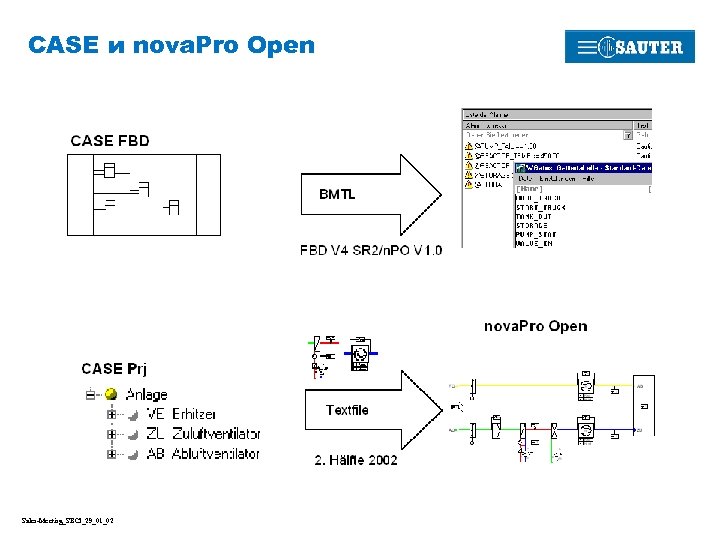

CASE и nova. Pro Open Sales-Meeting_SBCI_29_01_02

EY 3600 Возможности Sales-Meeting_SBCI_29_01_02

nova. Pro Open основа интеграции систем для управления зданием Открыта как для вертикальной, так и для горизонтальной интеграции Sales-Meeting_SBCI_29_01_02

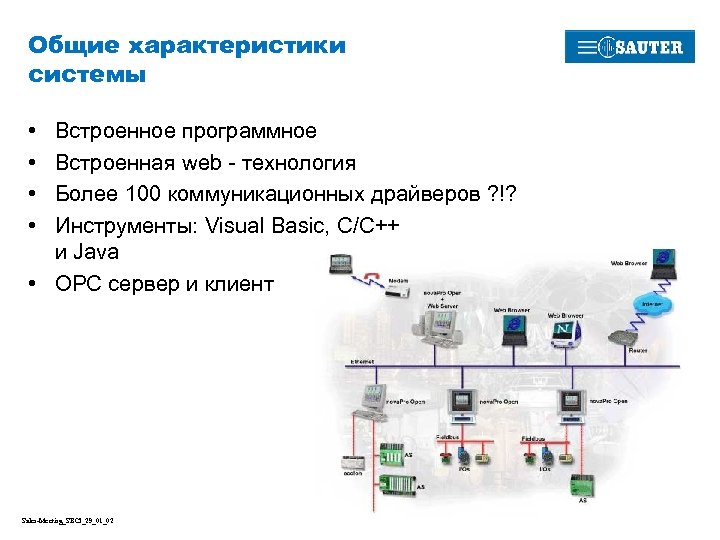

Общие характеристики системы • • Встроенное программное Встроенная web - технология Более 100 коммуникационных драйверов ? !? Инструменты: Visual Basic, C/C++ и Java • OPC сервер и клиент Sales-Meeting_SBCI_29_01_02

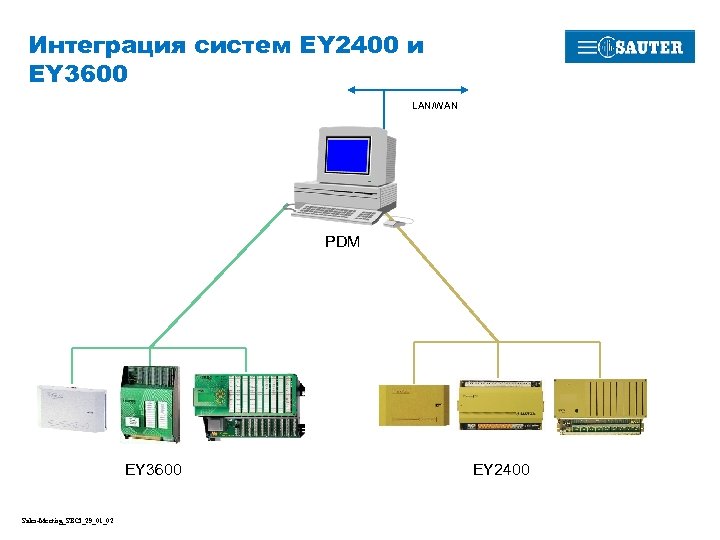

Интеграция систем EY 2400 и EY 3600 LAN/WAN PDM EY 3600 Sales-Meeting_SBCI_29_01_02 EY 2400

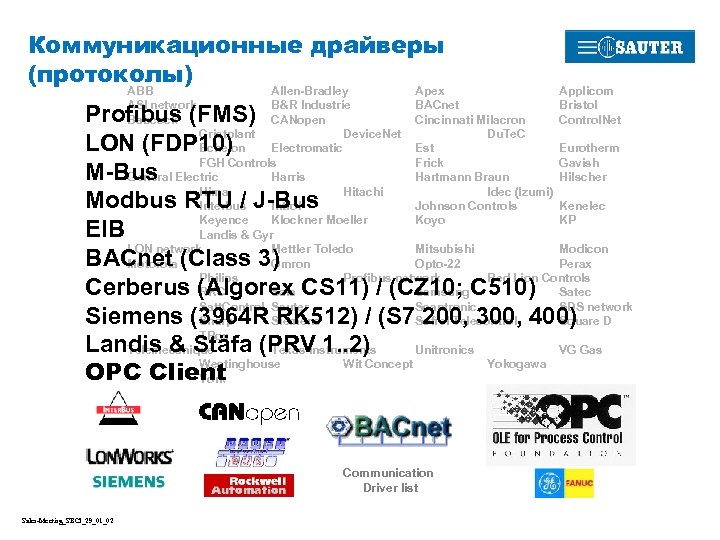

Коммуникационные драйверы (протоколы) ABB ASI network Babcock Allen-Bradley Apex Applicom B&R Industrie BACnet Bristol CANopen Cincinnati Milacron Control. Net Cristplant Device. Net Du. Te. C Echelon Electromatic Est Eurotherm FGH Controls Frick Gavish General Electric Harris Hartmann Braun Hilscher Hima Hitachi Idec (Izumi) Interbus Introl Johnson Controls Kenelec Keyence Klockner Moeller Koyo KP Landis & Gyr LON network Mettler Toledo Mitsubishi Modicon Motorola Omron Opto-22 Perax Philips Profibus network Red Lion Controls RKC Saia Samsung Satec Satt. Control Sauter Scantronic SDS network Sharp Siemens Sofrel Telecontrol Square D TBox Telemecanique Texas Instruments Unitronics VG Gas Westinghouse Wit Concept Yokogawa York Profibus (FMS) LON (FDP 10) M-Bus Modbus RTU / J-Bus EIB BACnet (Class 3) Cerberus (Algorex CS 11) / (CZ 10; C 510) Siemens (3964 R RK 512) / (S 7 200, 300, 400) Landis & Stäfa (PRV 1. . 2) OPC Client Communication Driver list Sales-Meeting_SBCI_29_01_02

Открытая система: DDE сервер • позволяет преобразовывать данные процесса в другие приложения Windows Обработка данных Диаграммы, отчеты, статистика DDE клиент • позволяет преобразовывать данные из других приложений Windows Уставки, занятость и т. п. График Sales-Meeting_SBCI_29_01_02

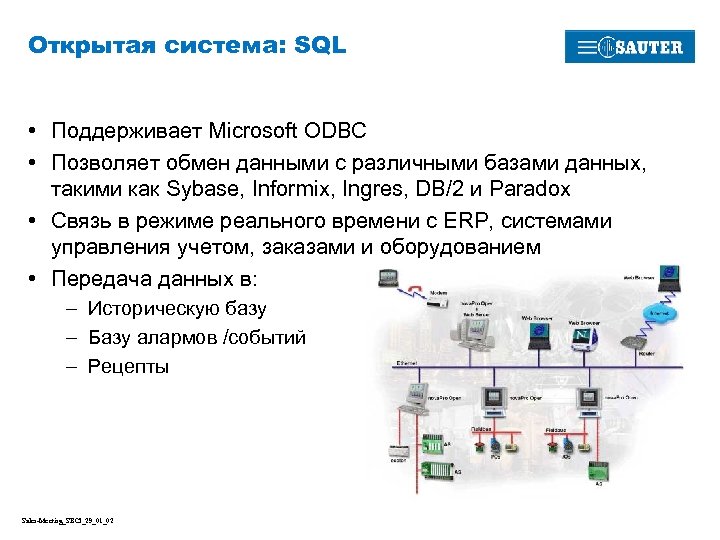

Открытая система: SQL • Поддерживает Microsoft ODBC • Позволяет обмен данными с различными базами данных, такими как Sybase, Informix, Ingres, DB/2 и Paradox • Связь в режиме реального времени с ERP, системами управления учетом, заказами и оборудованием • Передача данных в: – Историческую базу – Базу алармов /событий – Рецепты Sales-Meeting_SBCI_29_01_02

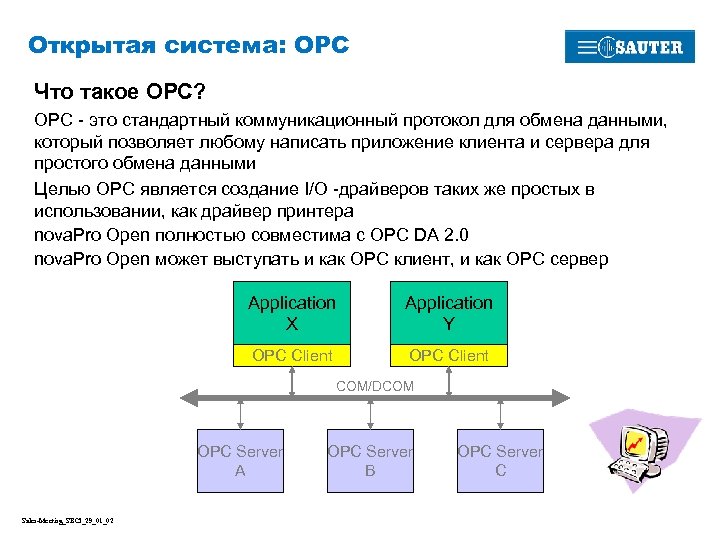

Открытая система: OPC Что такое OPC? OPC - это стандартный коммуникационный протокол для обмена данными, который позволяет любому написать приложение клиента и сервера для простого обмена данными Целью OPC является создание I/O -драйверов таких же простых в использовании, как драйвер принтера nova. Pro Open полностью совместима с OPC DA 2. 0 nova. Pro Open может выступать и как OPC клиент, и как OPC сервер Application X Application Y OPC Client COM/DCOM OPC Server A Sales-Meeting_SBCI_29_01_02 OPC Server B OPC Server C

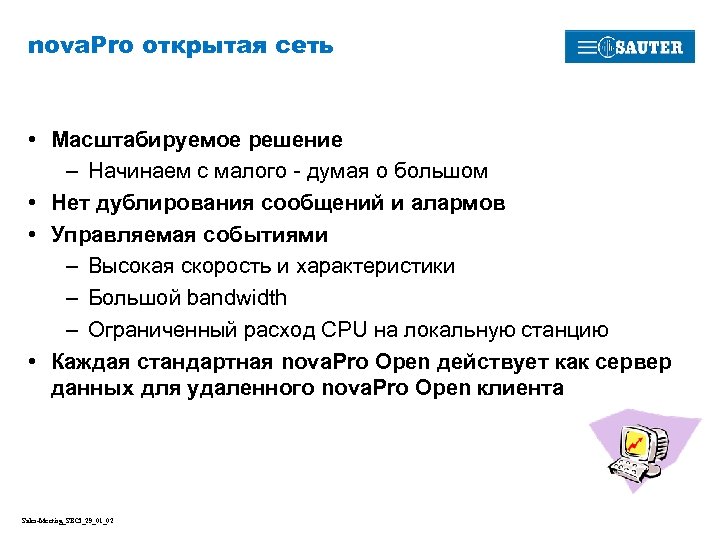

nova. Pro открытая сеть • Масштабируемое решение – Начинаем с малого - думая о большом • Нет дублирования сообщений и алармов • Управляемая событиями – Высокая скорость и характеристики – Большой bandwidth – Ограниченный расход CPU на локальную станцию • Каждая стандартная nova. Pro Open действует как сервер данных для удаленного nova. Pro Open клиента Sales-Meeting_SBCI_29_01_02

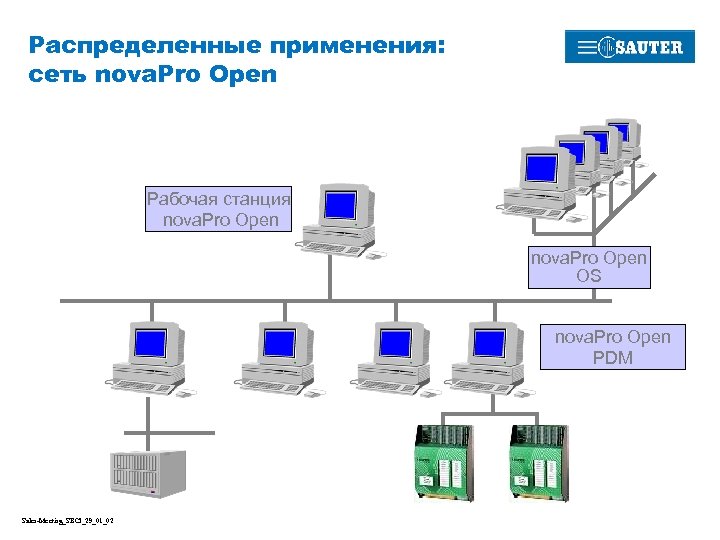

Распределенные применения: сеть nova. Pro Open Рабочая станция nova. Pro Open OS nova. Pro Open PDM Sales-Meeting_SBCI_29_01_02

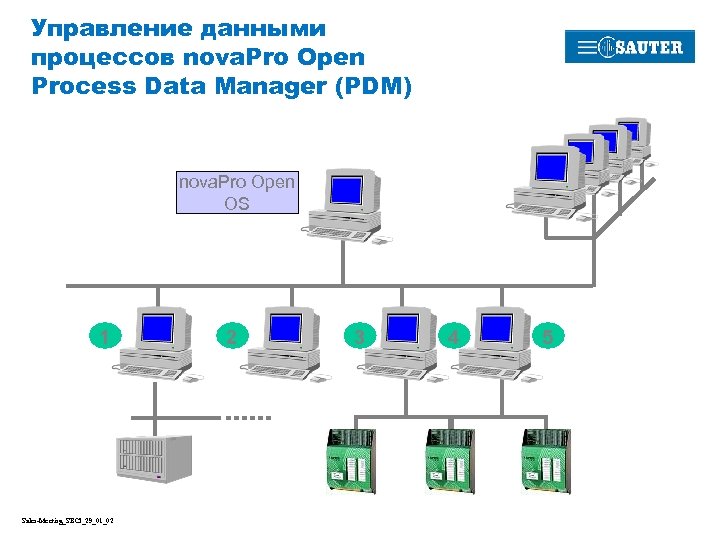

Управление данными процессов nova. Pro Open Process Data Manager (PDM) nova. Pro Open OS 1 Sales-Meeting_SBCI_29_01_02 2 3 4 5

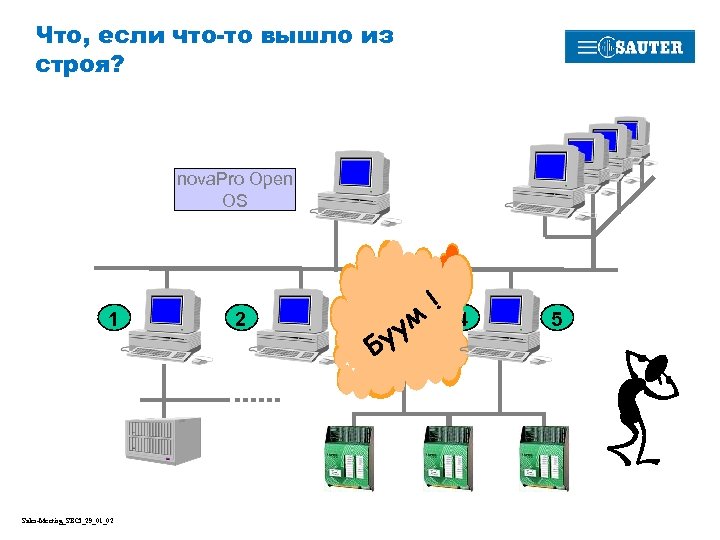

Что, если что-то вышло из строя? nova. Pro Open OS 1 Sales-Meeting_SBCI_29_01_02 2 ум Бу 3 ! 4 5

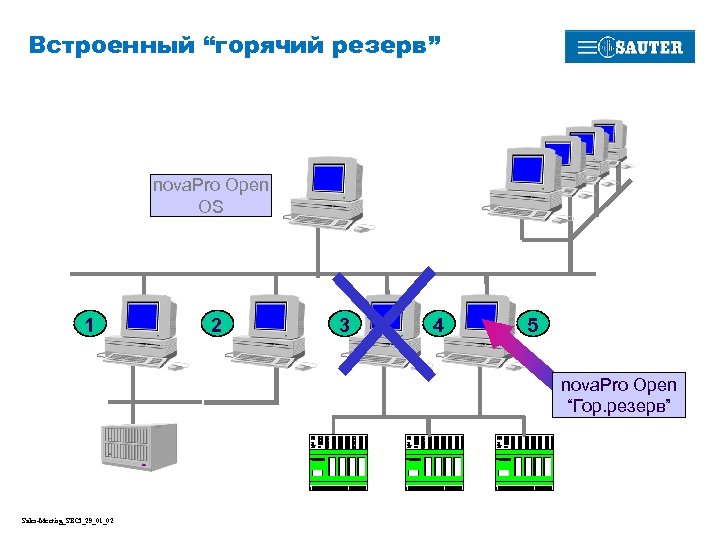

Встроенный “горячий резерв” nova. Pro Open OS 1 2 3 4 5 nova. Pro Open “Гор. резерв” Sales-Meeting_SBCI_29_01_02

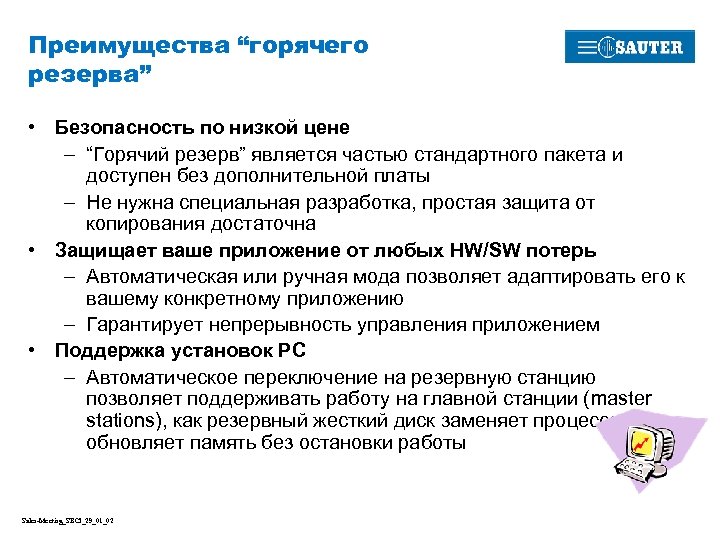

Преимущества “горячего резерва” • Безопасность по низкой цене – “Горячий резерв” является частью стандартного пакета и доступен без дополнительной платы – Не нужна специальная разработка, простая защита от копирования достаточна • Защищает ваше приложение от любых HW/SW потерь – Автоматическая или ручная мода позволяет адаптировать его к вашему конкретному приложению – Гарантирует непрерывность управления приложением • Поддержка установок PC – Автоматическое переключение на резервную станцию позволяет поддерживать работу на главной станции (master stations), как резервный жесткий диск заменяет процессор, обновляет память без остановки работы Sales-Meeting_SBCI_29_01_02

Менеджмент Рабочая сеть nova. Pro Open Станции операторов nova. Pro Open Процессы File Server nova. Pro Open PDM nova. Pro Open OS ecolon Sales-Meeting_SBCI_29_01_02 nova. Pro Open backup AS

Web-сервер nova. Pro Open Sales-Meeting_SBCI_29_01_02

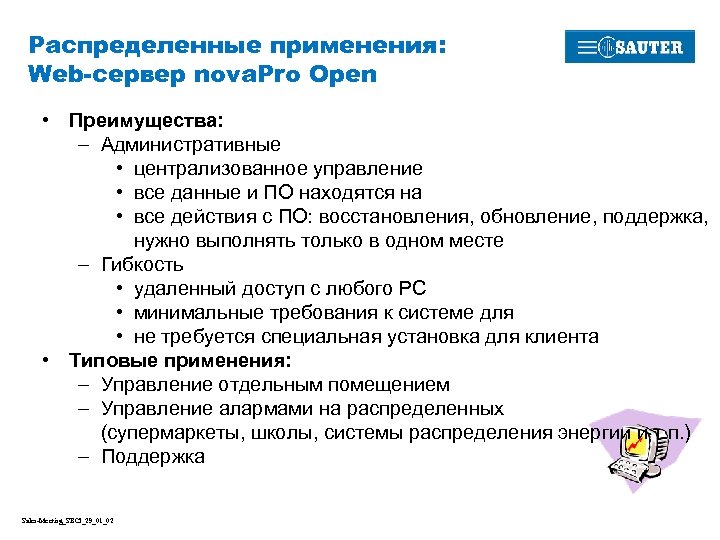

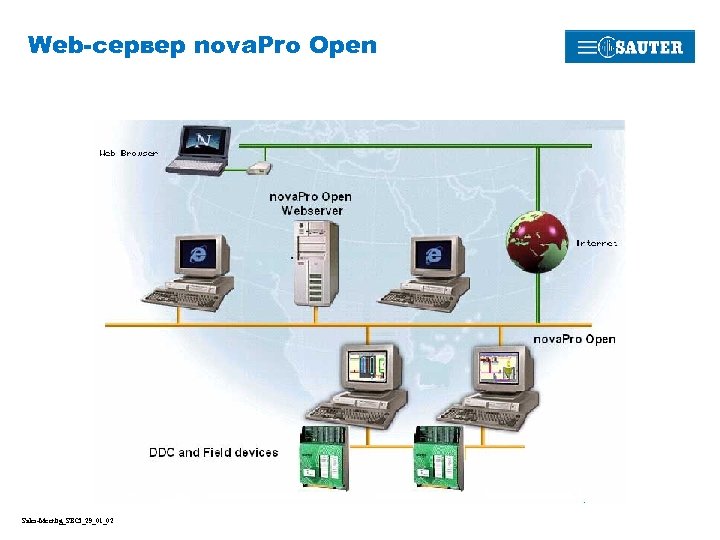

Распределенные применения: Web-сервер nova. Pro Open • Преимущества: – Административные • централизованное управление • все данные и ПО находятся на • все действия с ПО: восстановления, обновление, поддержка, нужно выполнять только в одном месте – Гибкость • удаленный доступ с любого PC • минимальные требования к системе для • не требуется специальная установка для клиента • Типовые применения: – Управление отдельным помещением – Управление алармами на распределенных (супермаркеты, школы, системы распределения энергии и т. п. ) – Поддержка Sales-Meeting_SBCI_29_01_02

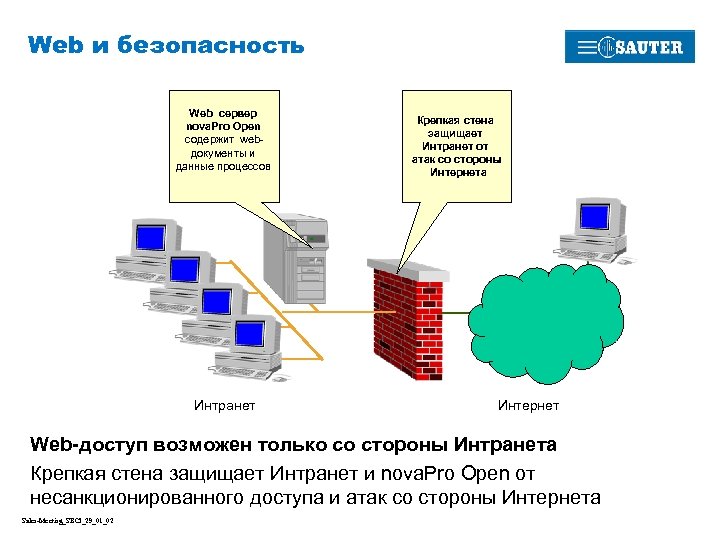

Web и безопасность Web сервер nova. Pro Open содержит webдокументы и данные процессов Интранет Крепкая стена защищает Интранет от атак со стороны Интернета Интернет Web-доступ возможен только со стороны Интранета Крепкая стена защищает Интранет и nova. Pro Open от несанкционированного доступа и атак со стороны Интернета Sales-Meeting_SBCI_29_01_02

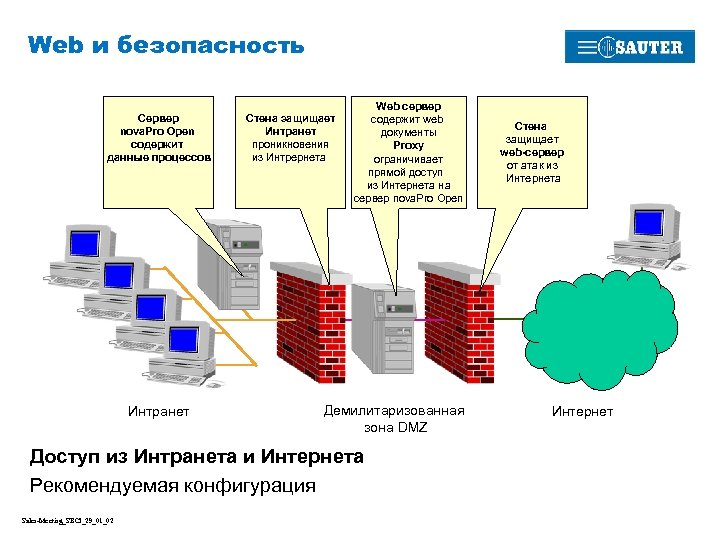

Web и безопасность Сервер nova. Pro Open содержит данные процессов Интранет Стена защищает Интранет проникновения из Интрернета Web сервер содержит web документы Proxy ограничивает прямой доступ из Интернета на сервер nova. Pro Open Демилитаризованная зона DMZ Доступ из Интранета и Интернета Рекомендуемая конфигурация Sales-Meeting_SBCI_29_01_02 Стена защищает web-сервер от атак из Интернета Интернет

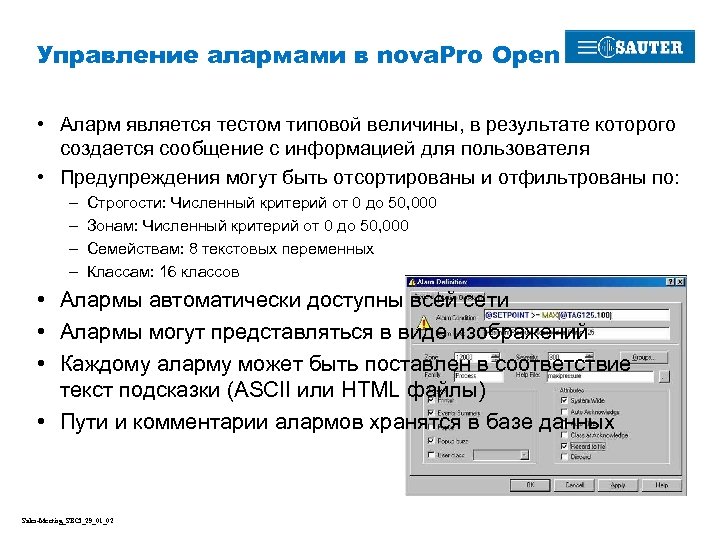

Управление алармами в nova. Pro Open • Аларм является тестом типовой величины, в результате которого создается сообщение с информацией для пользователя • Предупреждения могут быть отсортированы и отфильтрованы по: – – Строгости: Численный критерий от 0 до 50, 000 Зонам: Численный критерий от 0 до 50, 000 Семействам: 8 текстовых переменных Классам: 16 классов • Алармы автоматически доступны всей сети • Алармы могут представляться в виде изображений • Каждому аларму может быть поставлен в соответствие текст подсказки (ASCII или HTML файлы) • Пути и комментарии алармов хранятся в базе данных Sales-Meeting_SBCI_29_01_02

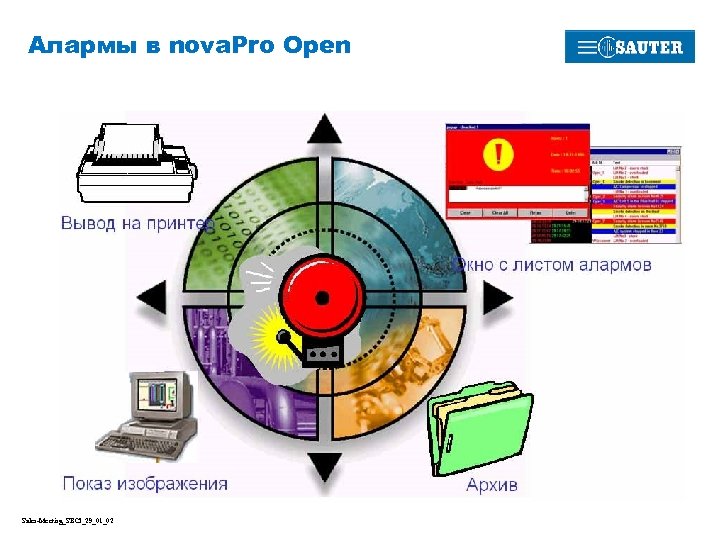

Алармы в nova. Pro Open Sales-Meeting_SBCI_29_01_02

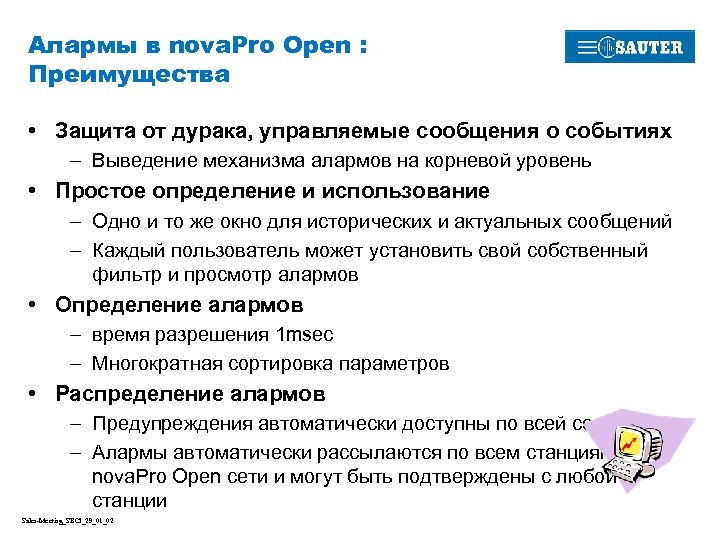

Алармы в nova. Pro Open : Преимущества • Защита от дурака, управляемые сообщения о событиях – Выведение механизма алармов на корневой уровень • Простое определение и использование – Одно и то же окно для исторических и актуальных сообщений – Каждый пользователь может установить свой собственный фильтр и просмотр алармов • Определение алармов – время разрешения 1 msec – Многократная сортировка параметров • Распределение алармов – Предупреждения автоматически доступны по всей сети – Алармы автоматически рассылаются по всем станциям nova. Pro Open сети и могут быть подтверждены с любой станции Sales-Meeting_SBCI_29_01_02

Продвинутый менеджмент алармов SMS/пейджер Факс @ Е-mail Sales-Meeting_SBCI_29_01_02 Голосовой прибор

Продвинутый менеджмент алармов Расписание обслуживания алармов Day: Smith Sales-Meeting_SBCI_29_01_02 Night: Jones Stand duty

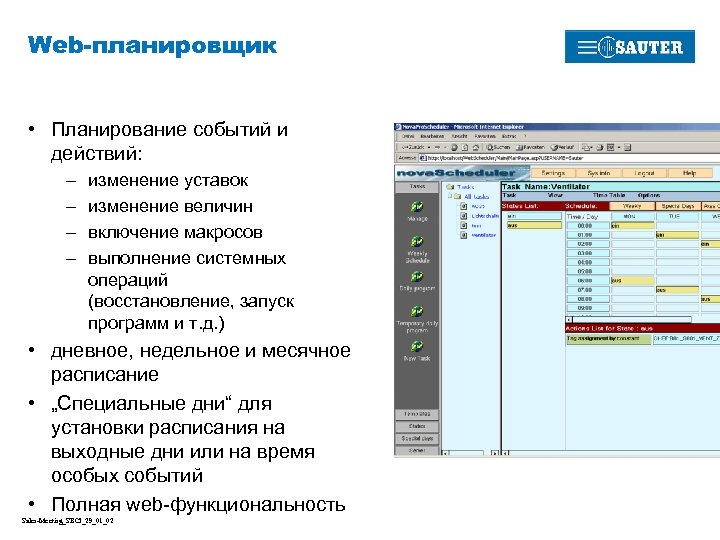

Web-планировщик • Планирование событий и действий: – – изменение уставок изменение величин включение макросов выполнение системных операций (восстановление, запуск программ и т. д. ) • дневное, недельное и месячное расписание • „Специальные дни“ для установки расписания на выходные дни или на время особых событий • Полная web-функциональность Sales-Meeting_SBCI_29_01_02

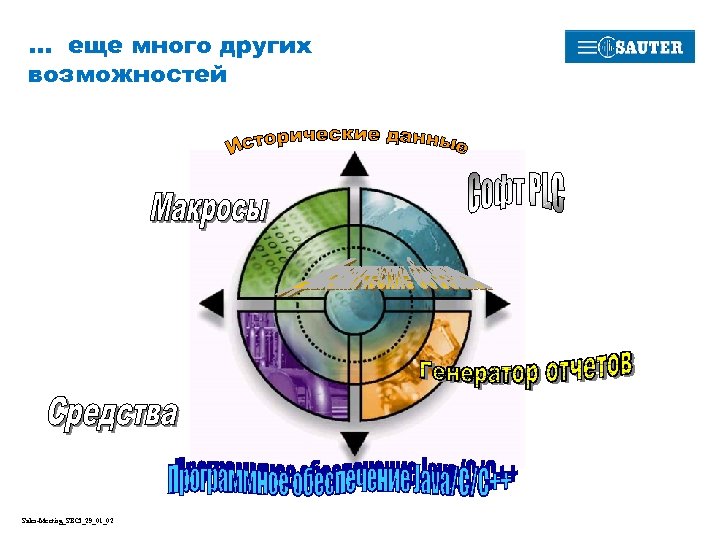

. . . еще много других возможностей Sales-Meeting_SBCI_29_01_02

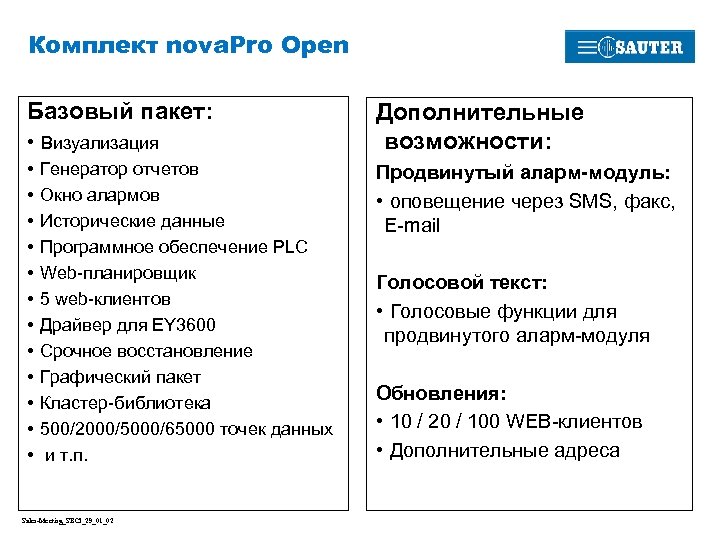

Комплект nova. Pro Open Базовый пакет: • Визуализация • • • Генератор отчетов Окно алармов Исторические данные Программное обеспечение PLC Web-планировщик 5 web-клиентов Драйвер для EY 3600 Срочное восстановление Графический пакет Кластер-библиотека 500/2000/5000/65000 точек данных и т. п. Sales-Meeting_SBCI_29_01_02 Дополнительные возможности: Продвинутый аларм-модуль: • оповещение через SMS, факс, Е-mail Голосовой текст: • Голосовые функции для продвинутого аларм-модуля Обновления: • 10 / 20 / 100 WEB-клиентов • Дополнительные адреса

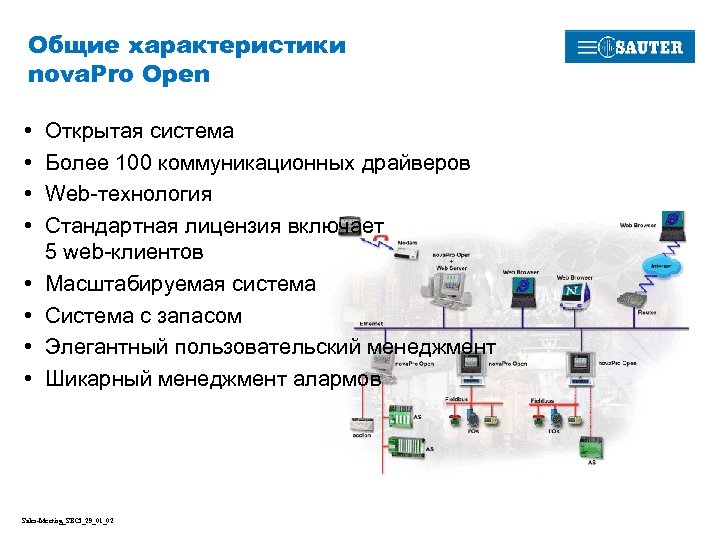

Общие характеристики nova. Pro Open • • Открытая система Более 100 коммуникационных драйверов Web-технология Стандартная лицензия включает 5 web-клиентов Масштабируемая система Система с запасом Элегантный пользовательский менеджмент Шикарный менеджмент алармов Sales-Meeting_SBCI_29_01_02

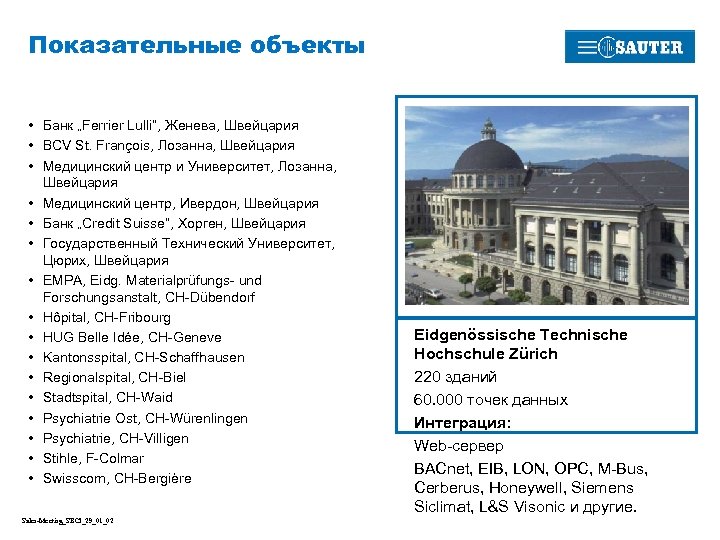

Показательные объекты • Банк „Ferrier Lulli“, Женева, Швейцария • BCV St. François, Лозанна, Швейцария • Медицинский центр и Университет, Лозанна, Швейцария • Медицинский центр, Ивердон, Швейцария • Банк „Credit Suisse“, Хорген, Швейцария • Государственный Технический Университет, Цюрих, Швейцария • EMPA, Eidg. Materialprüfungs- und Forschungsanstalt, CH-Dübendorf • Hôpital, CH-Fribourg • HUG Belle Idée, CH-Geneve • Kantonsspital, CH-Schaffhausen • Regionalspital, CH-Biel • Stadtspital, CH-Waid • Psychiatrie Ost, CH-Würenlingen • Psychiatrie, CH-Villigen • Stihle, F-Colmar • Swisscom, CH-Bergière Sales-Meeting_SBCI_29_01_02 Eidgenössische Technische Hochschule Zürich 220 зданий 60. 000 точек данных Интеграция: Web-сервер BACnet, EIB, LON, OPC, M-Bus, Cerberus, Honeywell, Siemens Siclimat, L&S Visonic и другие.

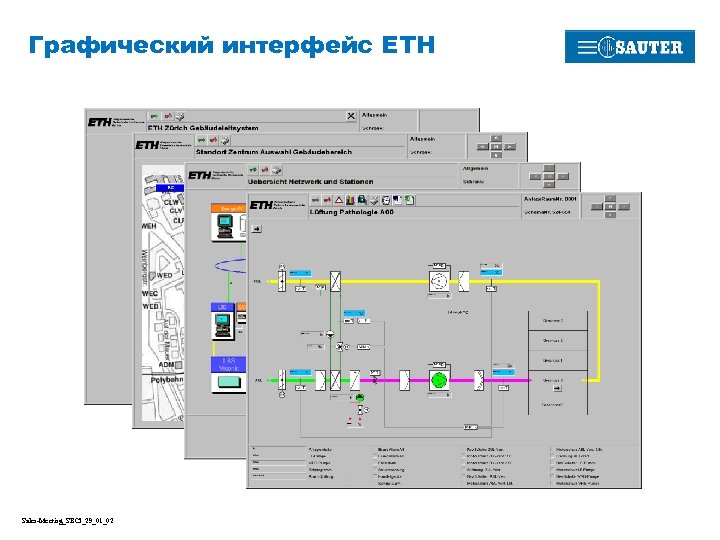

Графический интерфейс ETH Sales-Meeting_SBCI_29_01_02

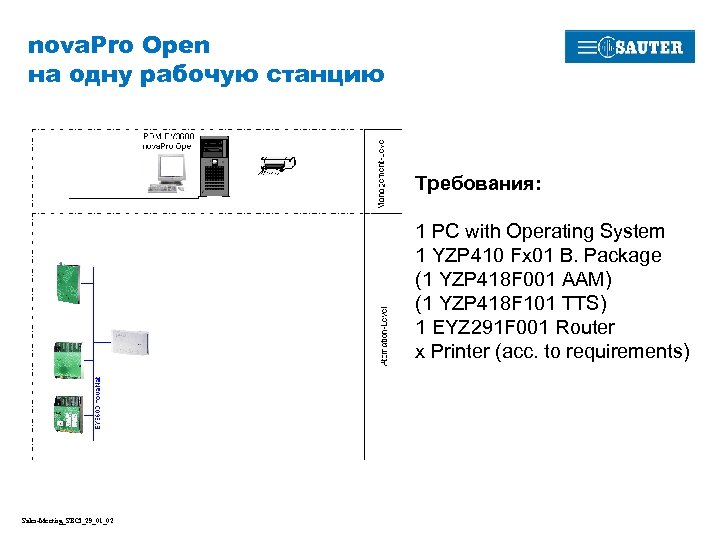

nova. Pro Open на одну рабочую станцию Требования: 1 PC with Operating System 1 YZP 410 Fx 01 B. Package (1 YZP 418 F 001 AAM) (1 YZP 418 F 101 TTS) 1 EYZ 291 F 001 Router x Printer (acc. to requirements) Sales-Meeting_SBCI_29_01_02

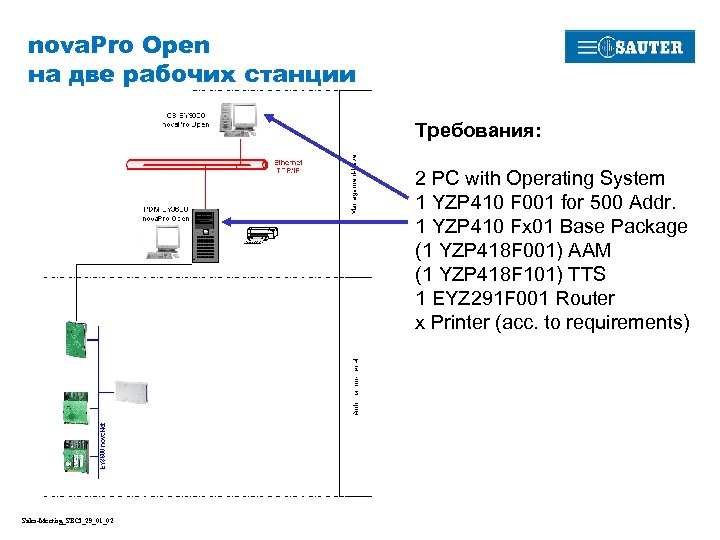

nova. Pro Open на две рабочих станции Требования: 2 PC with Operating System 1 YZP 410 F 001 for 500 Addr. 1 YZP 410 Fx 01 Base Package (1 YZP 418 F 001) AAM (1 YZP 418 F 101) TTS 1 EYZ 291 F 001 Router x Printer (acc. to requirements) Sales-Meeting_SBCI_29_01_02

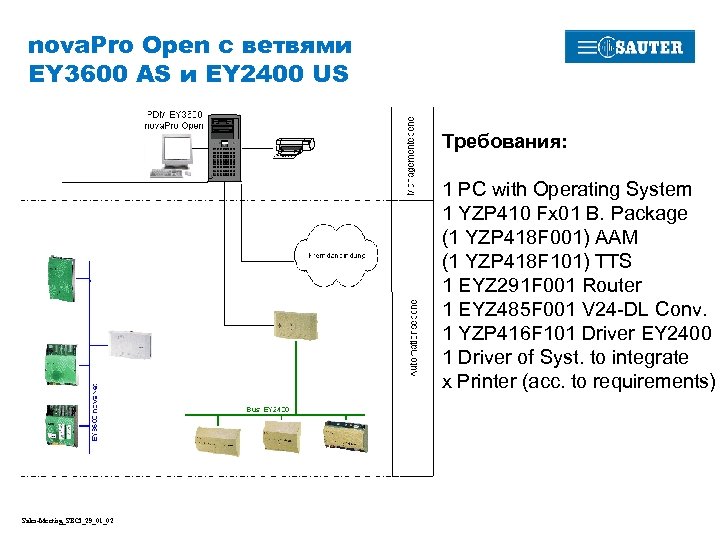

nova. Pro Open с ветвями EY 3600 AS и EY 2400 US Требования: 1 PC with Operating System 1 YZP 410 Fx 01 B. Package (1 YZP 418 F 001) AAM (1 YZP 418 F 101) TTS 1 EYZ 291 F 001 Router 1 EYZ 485 F 001 V 24 -DL Conv. 1 YZP 416 F 101 Driver EY 2400 1 Driver of Syst. to integrate x Printer (acc. to requirements) Sales-Meeting_SBCI_29_01_02

nova. Pro Open с 2 PDM плюс 1 OS Требования: 3 PC with Operating System 1 YZP 410 F 001 for 500 Addr. 1 YZP 410 F 001 for 2000 Addr. 1 YZP 410 F 001 for 500 Addr. (1 YZP 418 F 001) AAM (1 YZP 418 F 101) TTS 2 EYZ 291 F 001 Router 1 Driver of Syst. to integrate Sales-Meeting_SBCI_29_01_02
