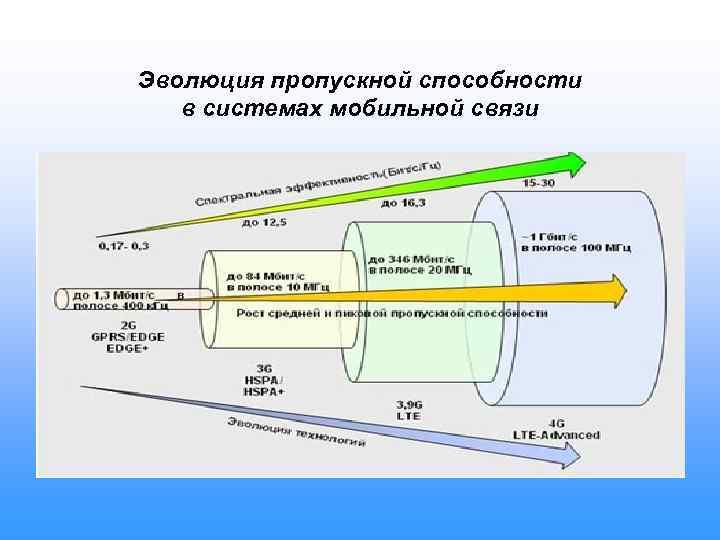

Эволюция пропускной способности в системах мобильной связи

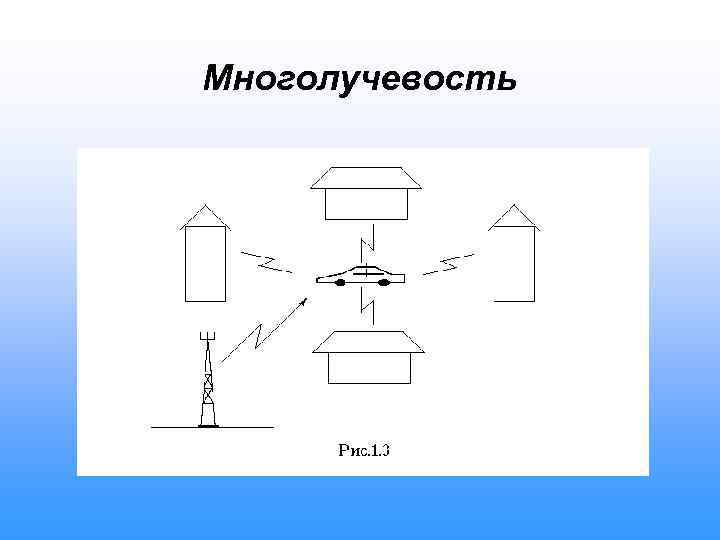

Многолучевость

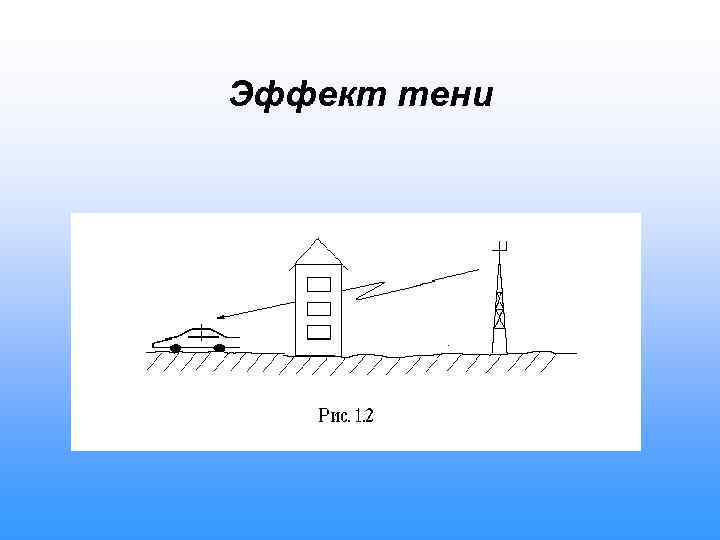

Эффект тени

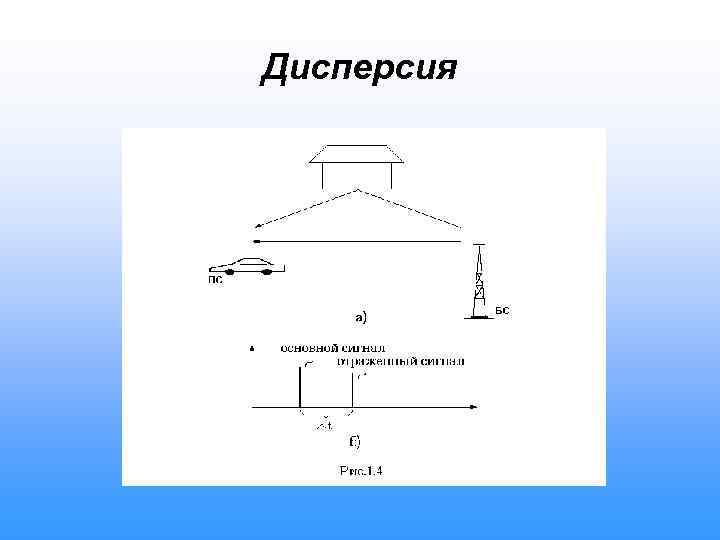

Дисперсия
Затухание

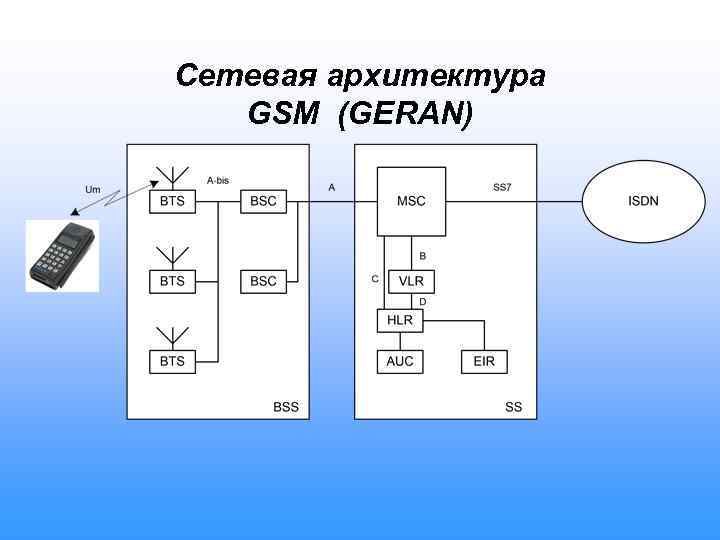

Сетевая архитектура GSM (GERAN)
FDMA

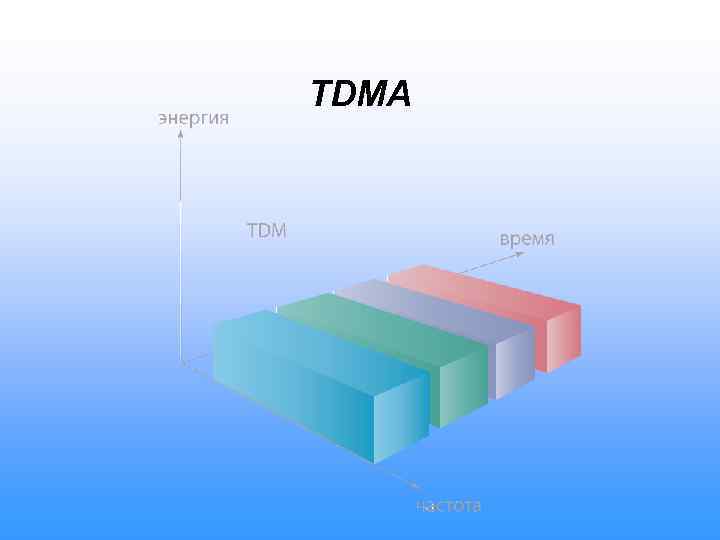

TDMA

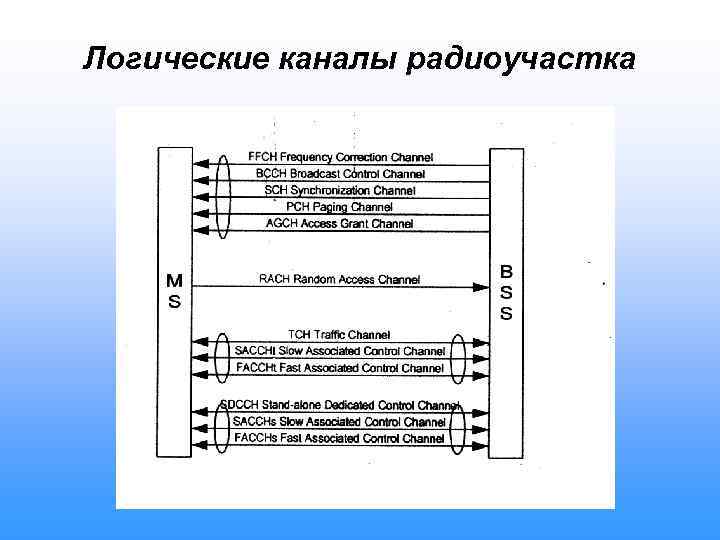

Логические каналы радиоучастка

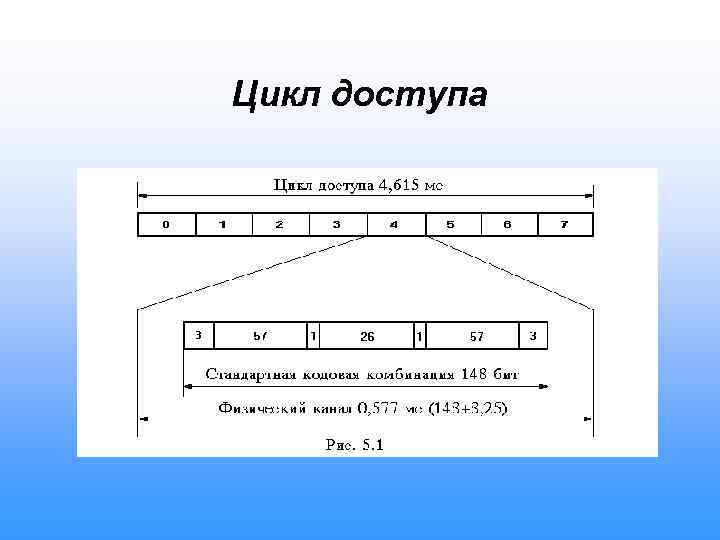

Цикл доступа

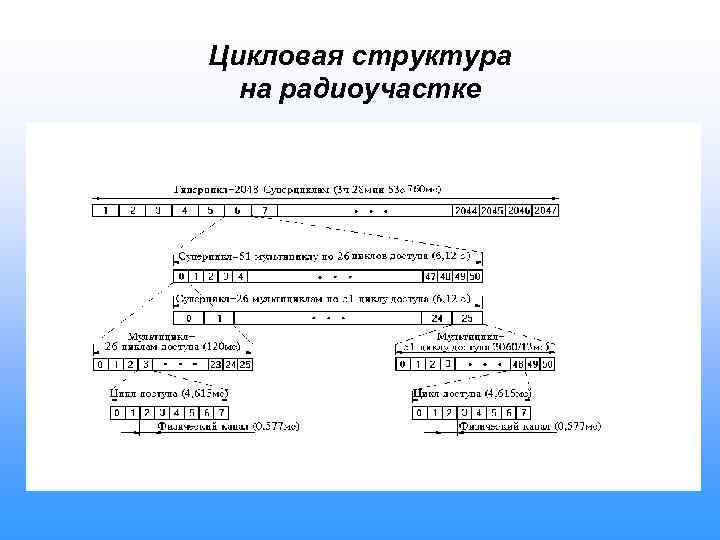

Цикловая структура на радиоучастке
Сигнализация в сети GSM CC SMS SS CM RR MM LAPDm HLR AC VLR EIR SMS MAP RR TCAP LAPD SCCP L 1 MTP MSC BSC CCS 7 OMC-B DT AP BSS MAP BSSAP SCCP MTP CCS 7 BTS ISUP OMC-S ISDN

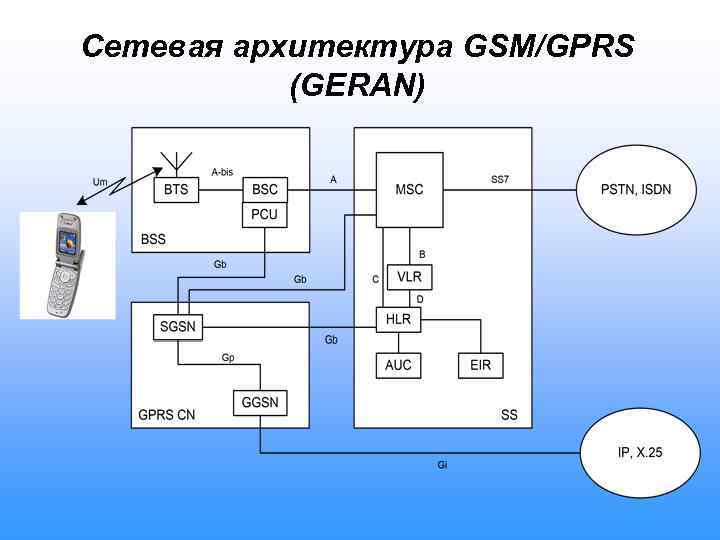

Сетевая архитектура GSM/GPRS (GERAN)
Сетевая архитектура UMTS (UTRAN)
CDMA

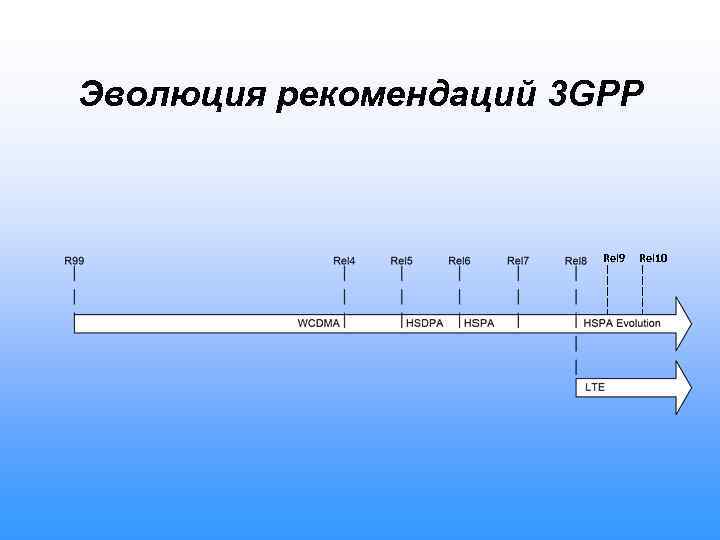

Эволюция рекомендаций 3 GPP Rel 9 Rel 10

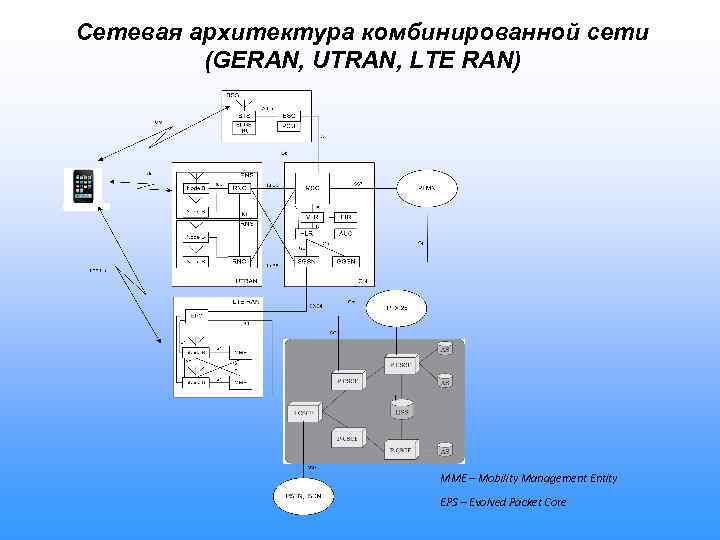

Сетевая архитектура комбинированной сети (GERAN, UTRAN, LTE RAN) MME – Mobility Management Entity EPS – Evolved Packet Core
Спектр OFDM сигнала (7 поднесущих)

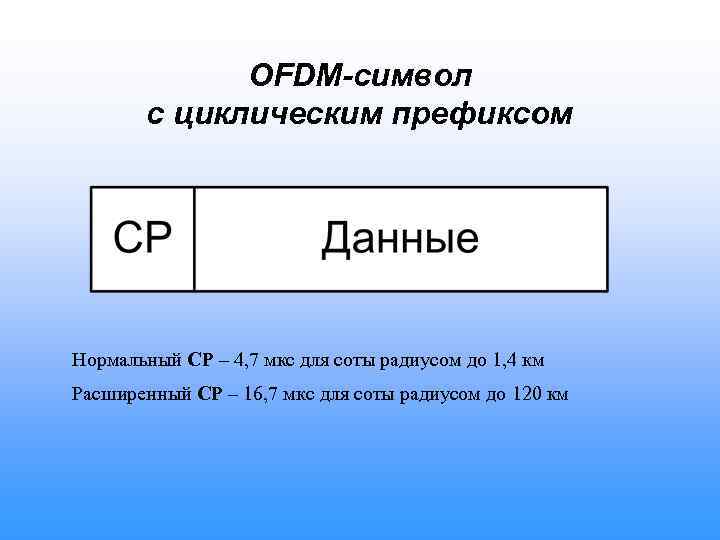

OFDM-символ с циклическим префиксом Нормальный CP – 4, 7 мкс для соты радиусом до 1, 4 км Расширенный CP – 16, 7 мкс для соты радиусом до 120 км
OFDMA / SC-FDMA

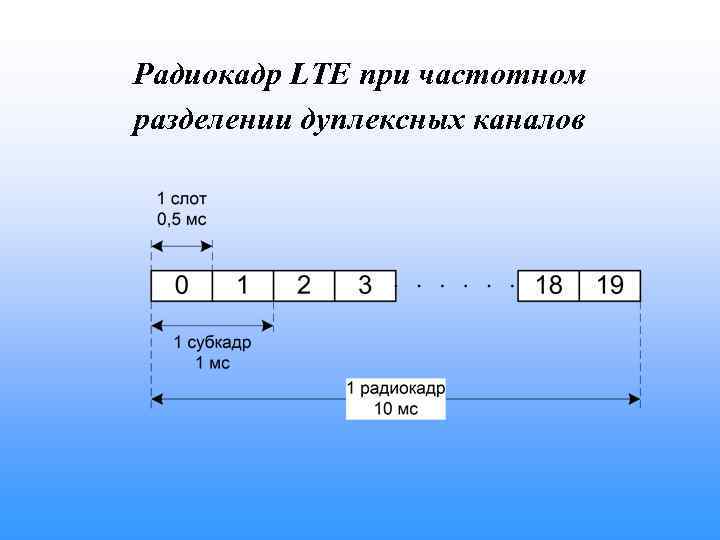

Радиокадр LTE при частотном разделении дуплексных каналов

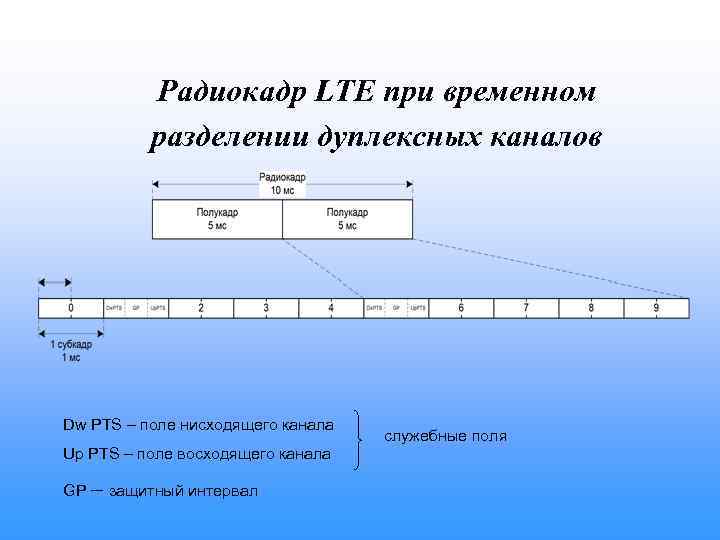

Радиокадр LTE при временном разделении дуплексных каналов Dw PTS – поле нисходящего канала Up PTS – поле восходящего канала GP – защитный интервал служебные поля

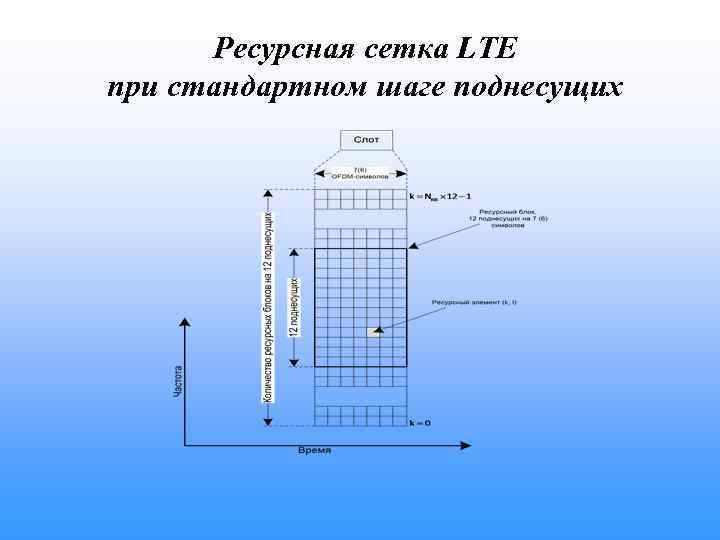

Ресурсная сетка LTE при стандартном шаге поднесущих

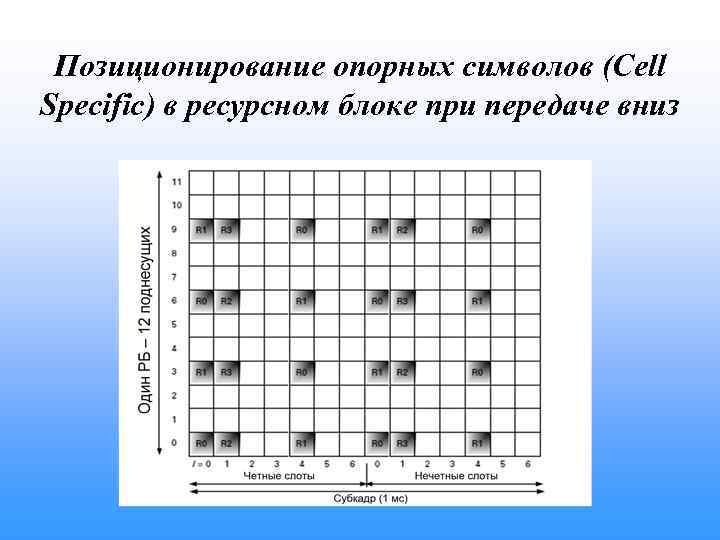

Позиционирование опорных символов (Cell Specific) в ресурсном блоке при передаче вниз
Архитектура и интерфейсы LTE RAN Индекс спецификаций Содержание TS 36. 1 XX Требования к оборудованию: абонентские и базовые станции, ретрансляторы. TS 36. 2 XX TS 36. 3 XX Физический уровень TS 36. 4 XX TS 36. 5 XX Уровни L 2 и L 3: MAC, RLC и RRC Связи внутри структуры, включая e. NB и MME Тестирование
Архитектура протоколов LTE на радиоучастке

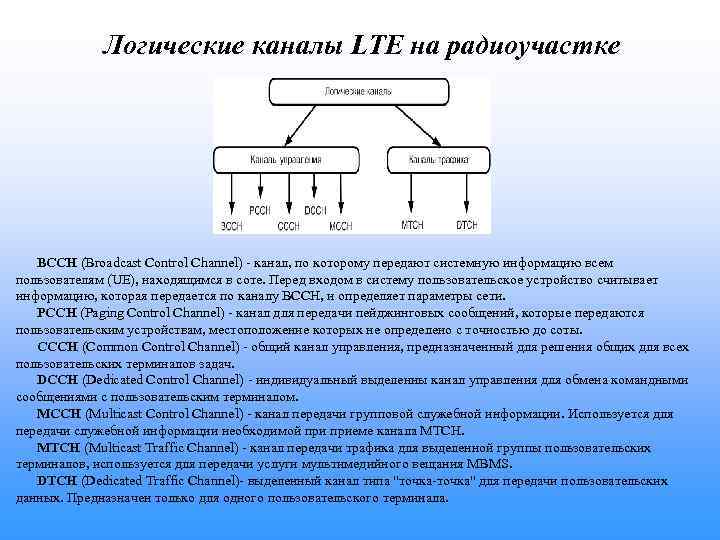

Логические каналы LTE на радиоучастке BCCH (Broadcast Control Channel) - канал, по которому передают системную информацию всем пользователям (UE), находящимся в соте. Перед входом в систему пользовательское устройство считывает информацию, которая передается по каналу BCCH, и определяет параметры сети. PCCH (Paging Control Channel) - канал для передачи пейджинговых сообщений, которые передаются пользовательским устройствам, местоположение которых не определено с точностью до соты. CCCH (Common Control Channel) - общий канал управления, предназначенный для решения общих для всех пользовательских терминалов задач. DCCH (Dedicated Control Channel) - индивидуальный выделенны канал управления для обмена командными сообщениями с пользовательским терминалом. MCCH (Multicast Control Channel) - канал передачи групповой служебной информации. Используется для передачи служебной информации необходимой приеме канала MTCH (Multicast Traffic Channel) - канал передачи трафика для выделенной группы пользовательских терминалов, используется для передачи услуги мультимедийного вещания MBMS. DTCH (Dedicated Traffic Channel)- выделенный канал типа "точка-точка" для передачи пользовательских данных. Предназначен только для одного пользовательского терминала.
Транспортные каналы LTE на радиоучастке BCH (Broadcast Channel) - транспортный вещательный канал для передачи информации логического канала BCCH, имеет фиксированный формат. PCH (Paging Channel) - транспортный канал для передачи информации логического канала PCCH. Данный канал поддерживает прием с перерывами (режим Discontinuous Reception, DRX), что позволяет пользовательскому устройству дольше сохранять заряд батареи. DL-SCH (Downlink Shared Channel) - транспортный канал с разделением пользователей, который используется для передачи информации "вниз". Данный канал поддерживает адаптацию скорости передачи, планирование передач во временной и частотной области, модифицированный автоматический запрос на повторную передачу непринятых пакетов (Hybrid Automatic Repeat Request, HARQ), а также режим DRX. MCH (Multicast Channel) - транспортный канал групповой передачи, используется для поддержки услуг мультимедийного вещания MBMS. UL-SCH (Uplink Shared Channel) - транспортный канал с разделением пользователей "вверх", аналогичный каналу DL-SCH. RACH (Random Access Channel) - транспортный канал случайного доступа. Используется для передачи запросов на подключение к сети, при хэндовере (handover, HO), для восстановления синхронизации "вверх".

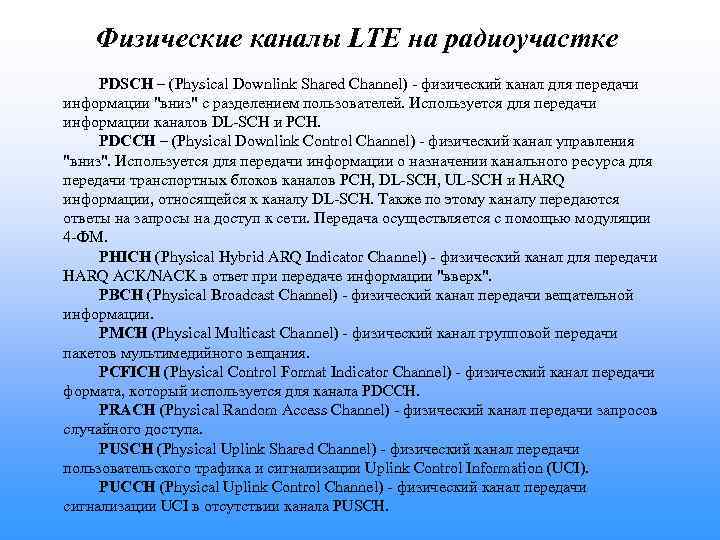

Физические каналы LTE на радиоучастке PDSCH – (Physical Downlink Shared Channel) - физический канал для передачи информации "вниз" с разделением пользователей. Используется для передачи информации каналов DL-SCH и PCH. PDCCH – (Physical Downlink Control Channel) - физический канал управления "вниз". Используется для передачи информации о назначении канального ресурса для передачи транспортных блоков каналов PCH, DL-SCH, UL-SCH и HARQ информации, относящейся к каналу DL-SCH. Также по этому каналу передаются ответы на запросы на доступ к сети. Передача осуществляется с помощью модуляции 4 -ФМ. PHICH (Physical Hybrid ARQ Indicator Channel) - физический канал для передачи HARQ ACK/NACK в ответ при передаче информации "вверх". PBCH (Physical Broadcast Channel) - физический канал передачи вещательной информации. PMCH (Physical Multicast Channel) - физический канал групповой передачи пакетов мультимедийного вещания. PCFICH (Physical Control Format Indicator Channel) - физический канал передачи формата, который используется для канала PDCCH. PRACH (Physical Random Access Channel) - физический канал передачи запросов случайного доступа. PUSCH (Physical Uplink Shared Channel) - физический канал передачи пользовательского трафика и сигнализации Uplink Control Information (UCI). PUCCH (Physical Uplink Control Channel) - физический канал передачи сигнализации UCI в отсутствии канала PUSCH.

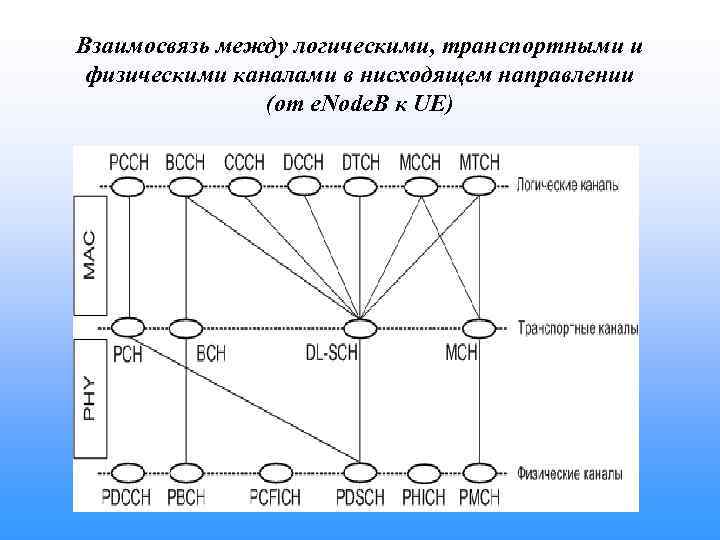

Взаимосвязь между логическими, транспортными и физическими каналами в нисходящем направлении (от e. Node. B к UE)

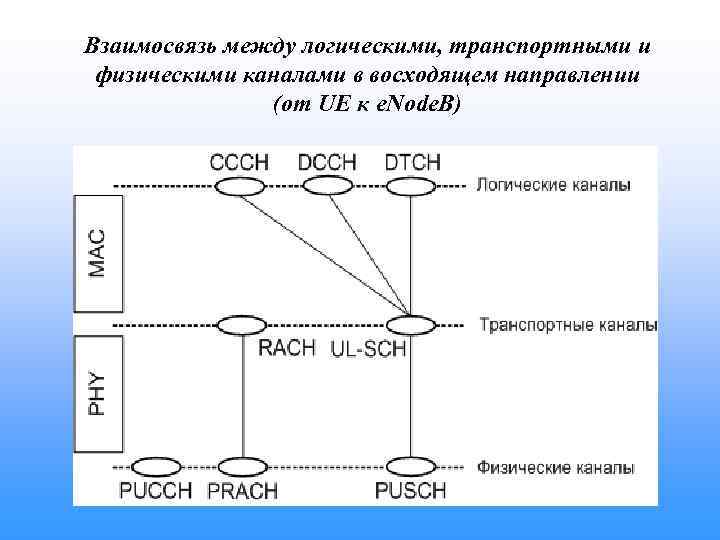

Взаимосвязь между логическими, транспортными и физическими каналами в восходящем направлении (от UE к e. Node. B)
Функциональная структура сети LTE

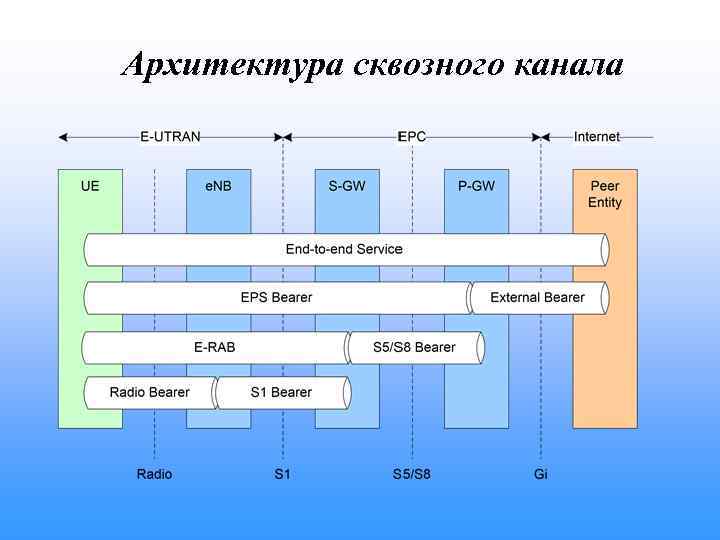

Архитектура сквозного канала
