Everlasting summer in your home Теплый пол Гибкая, надежная и быстрая установка

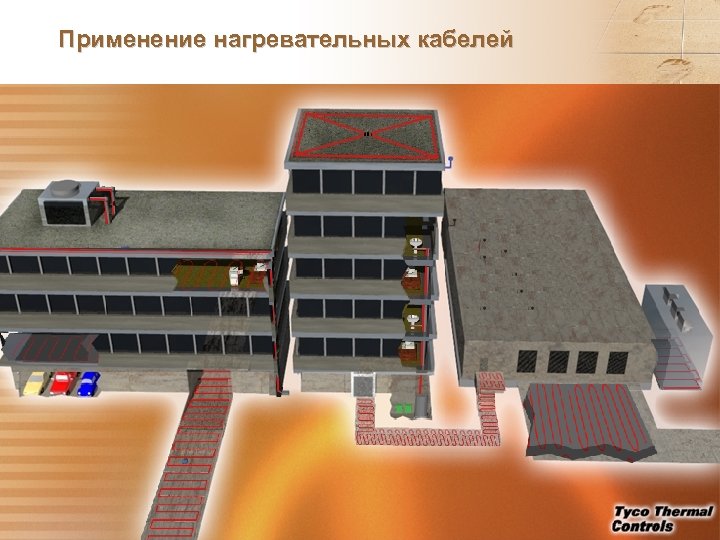

Применение нагревательных кабелей
Everlasting summer in your home Подогрев пола • Почему подогрев пола ? • Комфортный подогрев / Основное отопление • Как выбрать конструкцию / подобрать правильные компоненты ?
Почему подогрев пола ?
Теплый пол – как основное отопление Преимущества • Производят намного больше тепла даже в комнате, где работают радиаторы • Чистый пол – лучшие условия для здоровья (предотвращает рост плесени) • Возможность понижения средней температуры комнаты - Может дать меньший расход тепла, если пол хорошо изолирован • Тонкая конструкция – идеальное решение для ремонта • Нет ”уродливых” радиаторов – больше возможностей по расстановке мебели • Теплый пол – это Комфорт !

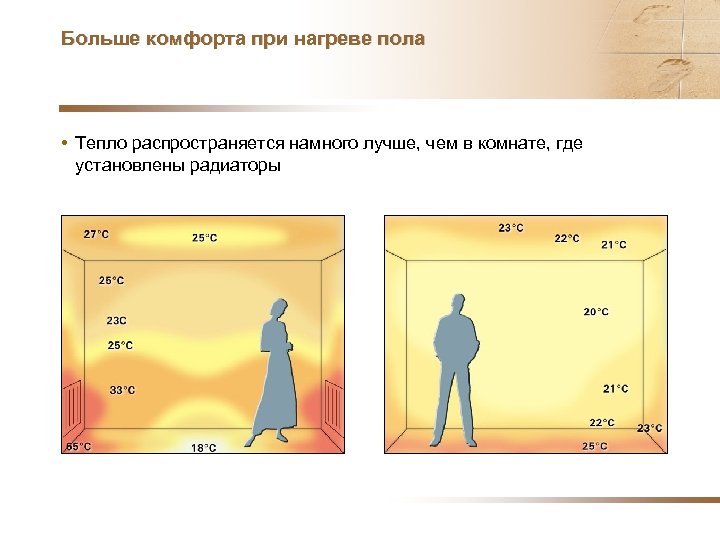

Больше комфорта при нагреве пола • Тепло распространяется намного лучше, чем в комнате, где установлены радиаторы
Возможности теплого пола Маленькие комнаты (<10 m²) Строитель ство Большие комнаты (>10 m²) Hydronic Ремонт Electric • • • Идеальная комбинация • Низкие затраты на установку ( heat pump) • Медленная реакция • Место с самым низким энергопотреблением Низкие капитальные затраты (no boiler, no heating room) Простая установка Низкая высота конструкции Быстрый разогрев
Комфортный подогрев / Основное отопление ?

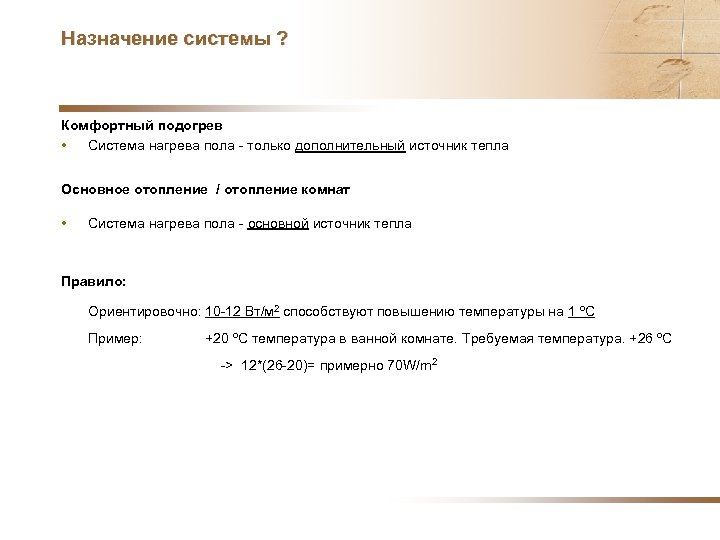

Назначение системы ? Комфортный подогрев • Система нагрева пола - только дополнительный источник тепла Основное отопление / отопление комнат • Система нагрева пола - основной источник тепла Правило: Ориентировочно: 10 -12 Вт/м 2 способствуют повышению температуры на 1 ºC Пример: +20 ºC температура в ванной комнате. Требуемая температура. +26 ºC -> 12*(26 -20)= примерно 70 W/m 2

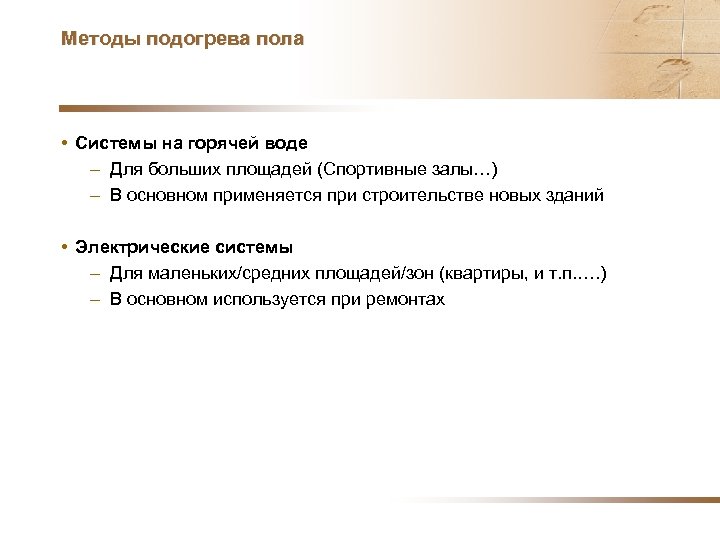

Методы подогрева пола • Системы на горячей воде – Для больших площадей (Спортивные залы…) – В основном применяется при строительстве новых зданий • Электрические системы – Для маленьких/средних площадей/зон (квартиры, и т. п. …. ) – В основном используется при ремонтах

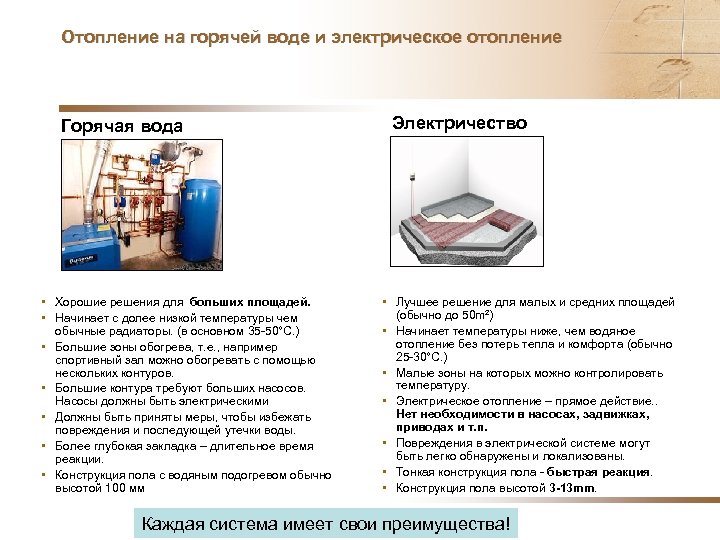

Отопление на горячей воде и электрическое отопление Горячая вода • Хорошие решения для больших площадей. • Начинает с долее низкой температуры чем обычные радиаторы. (в основном 35 -50°C. ) • Большие зоны обогрева, т. е. , например спортивный зал можно обогревать с помощью нескольких контуров. • Большие контура требуют больших насосов. Насосы должны быть электрическими • Должны быть приняты меры, чтобы избежать повреждения и последующей утечки воды. • Более глубокая закладка – длительное время реакции. • Конструкция пола с водяным подогревом обычно высотой 100 мм Электричество • Лучшее решение для малых и средних площадей (обычно до 50 m²) • Начинает температуры ниже, чем водяное отопление без потерь тепла и комфорта (обычно 25 -30°C. ) • Малые зоны на которых можно контролировать температуру. • Электрическое отопление – прямое действие. . Нет необходимости в насосах, задвижках, приводах и т. п. • Повреждения в электрической системе могут быть легко обнаружены и локализованы. • Тонкая конструкция пола - быстрая реакция. • Конструкция пола высотой 3 -13 mm. Каждая система имеет свои преимущества!
Everlasting summer in your home Принципы теплого пола Широкий спектр продукции включает: • Маты • Саморегулируемые кабели • Кабели постоянной мощности • Термостаты и аксессуары

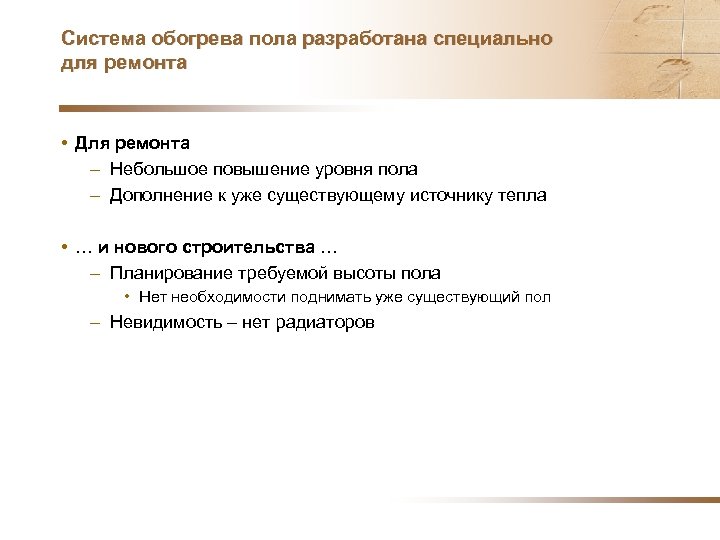

Система обогрева пола разработана специально для ремонта • Для ремонта – Небольшое повышение уровня пола – Дополнение к уже существующему источнику тепла • … и нового строительства … – Планирование требуемой высоты пола • Нет необходимости поднимать уже существующий пол – Невидимость – нет радиаторов
Подходит для всех типов полов • Может быть установлен под любое покрытие пола – плитка и натуральный камень – дерево – ламинат – Ковер Плитка • Может быть установлен практически на любой «черновой пол» – Цементная стяжка – Дерево – Бетон – Старую плитку Дерево

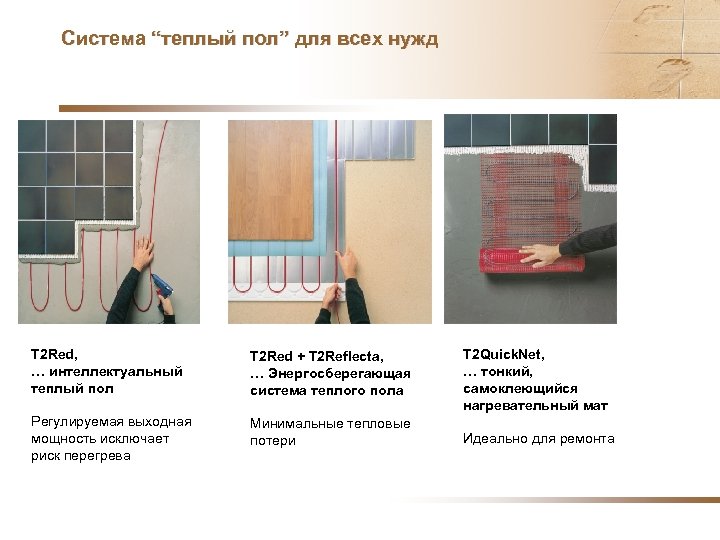

Система “теплый пол” для всех нужд T 2 Red, … интеллектуальный теплый пол T 2 Red + T 2 Reflecta, … Энергосберегающая система теплого пола T 2 Quick. Net, … тонкий, самоклеющийся нагревательный мат Регулируемая выходная мощность исключает риск перегрева Минимальные тепловые потери Идеально для ремонта
Everlasting summer in your home T 2 Quicknet Тонкий мат = идеально для ремонта и установки под плитку или натуральный камень

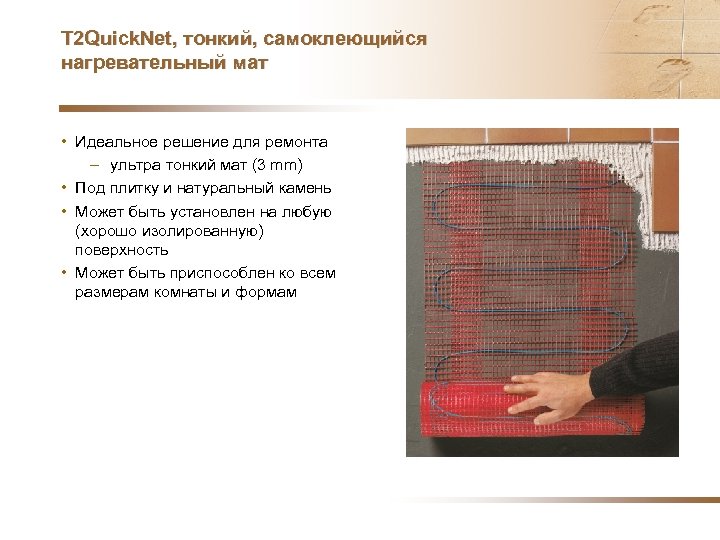

T 2 Quick. Net, тонкий, самоклеющийся нагревательный мат • Идеальное решение для ремонта – ультра тонкий мат (3 mm) • Под плитку и натуральный камень • Может быть установлен на любую (хорошо изолированную) поверхность • Может быть приспособлен ко всем размерам комнаты и формам

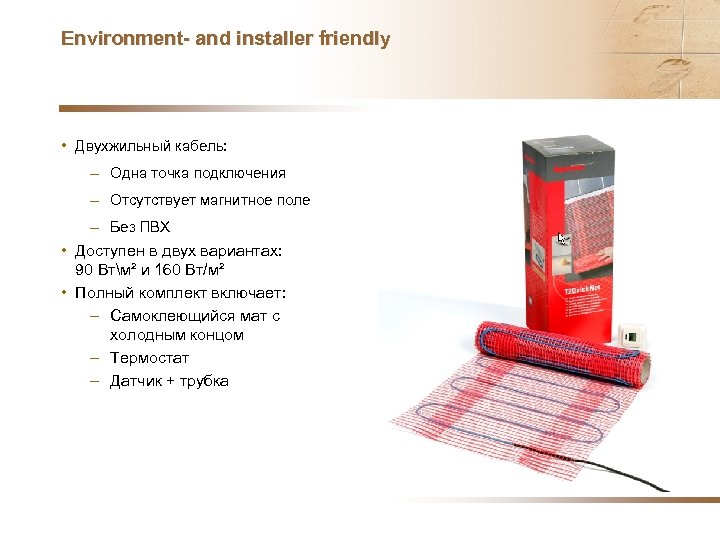

Environment- and installer friendly • Двухжильный кабель: – Одна точка подключения – Отсутствует магнитное поле – Без ПВХ • Доступен в двух вариантах: 90 Втм² и 160 Вт/м² • Полный комплект включает: – Самоклеющийся мат с холодным концом – Термостат – Датчик + трубка

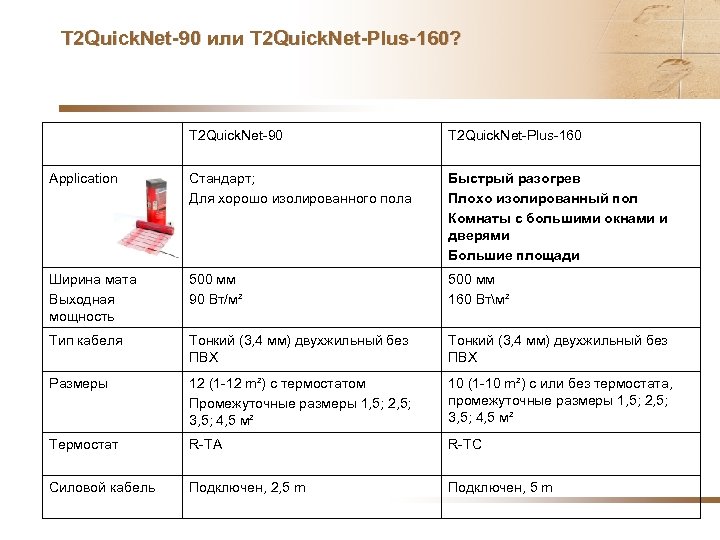

T 2 Quick. Net-90 или T 2 Quick. Net-Plus-160? T 2 Quick. Net-90 T 2 Quick. Net-Plus-160 Application Стандарт; Для хорошо изолированного пола Быстрый разогрев Плохо изолированный пол Комнаты с большими окнами и дверями Большие площади Ширина мата Выходная мощность 500 мм 90 Вт/м² 500 мм 160 Втм² Тип кабеля Тонкий (3, 4 мм) двухжильный без ПВХ Размеры 12 (1 -12 m²) с термостатом Промежуточные размеры 1, 5; 2, 5; 3, 5; 4, 5 м² 10 (1 -10 m²) с или без термостата, промежуточные размеры 1, 5; 2, 5; 3, 5; 4, 5 м² Термостат R-TA R-TC Силовой кабель Подключен, 2, 5 m Подключен, 5 m

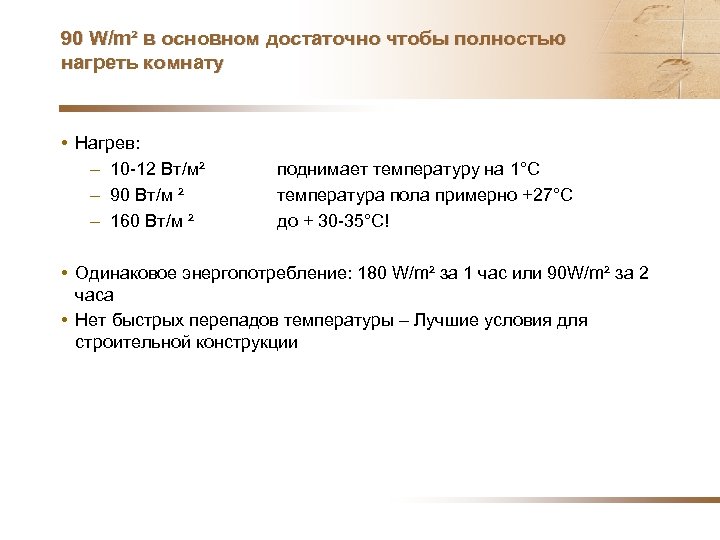

90 W/m² в основном достаточно чтобы полностью нагреть комнату • Нагрев: – 10 -12 Вт/м² – 90 Вт/м ² – 160 Вт/м ² поднимает температуру на 1°C температура пола примерно +27°C до + 30 -35°C! • Одинаковое энергопотребление: 180 W/m² за 1 час или 90 W/m² за 2 часа • Нет быстрых перепадов температуры – Лучшие условия для строительной конструкции
Идеально для ремонта Плитка Плиточный • Ультра тонкий (3 mm) клей • Установка под плитку Водонепроницаемо (влажные и сухие е покрытие помещения) • Установка на любую, достаточно Выравниваю щий состав изолированную, поверхность Изолированный пол: бетон, дерево Плиточный клей T 2 Quick. Netнагревательн ый мат Клеящий состав

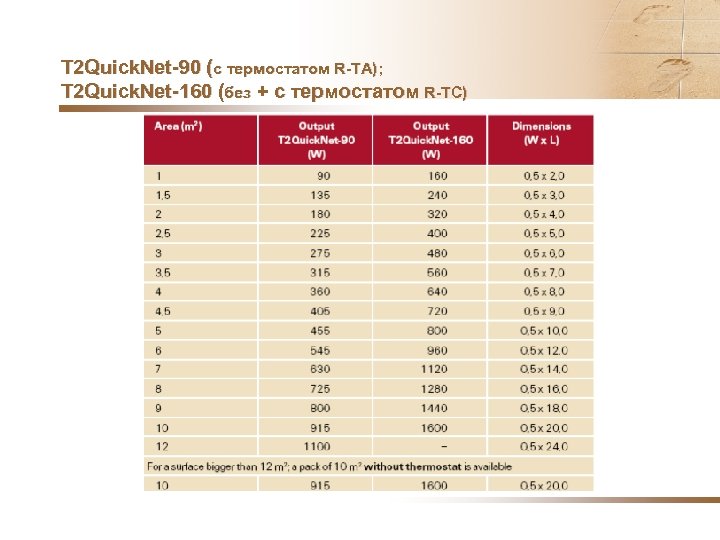

T 2 Quick. Net-90 (с термостатом R-TA); T 2 Quick. Net-160 (без + с термостатом R-TC)

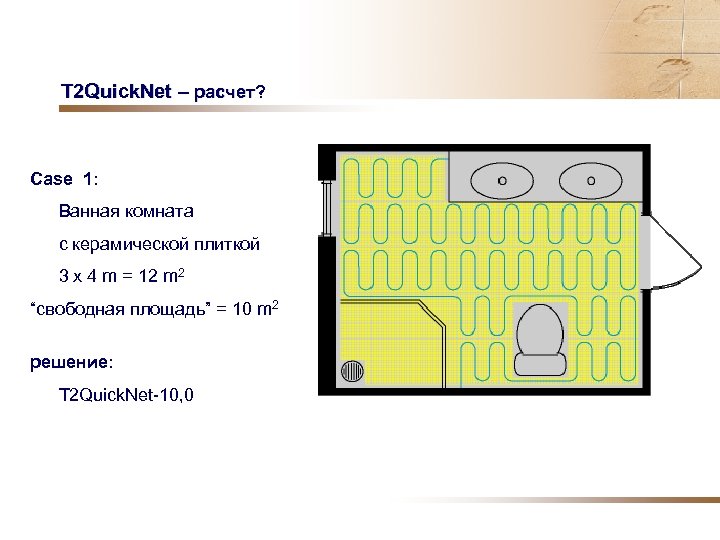

T 2 Quick. Net – расчет? Case 1: Ванная комната с керамической плиткой 3 x 4 m = 12 m 2 “свободная площадь” = 10 m 2 решение: T 2 Quick. Net-10, 0

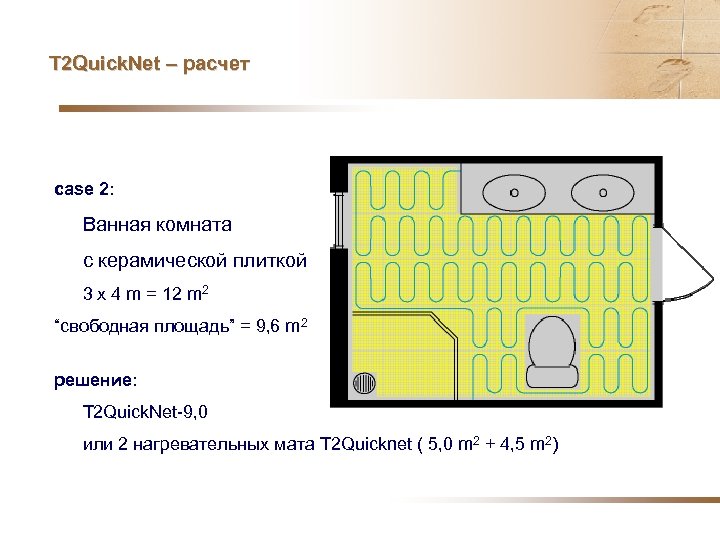

T 2 Quick. Net – расчет case 2: Ванная комната с керамической плиткой 3 x 4 m = 12 m 2 “свободная площадь” = 9, 6 m 2 решение: T 2 Quick. Net-9, 0 или 2 нагревательных мата T 2 Quicknet ( 5, 0 m 2 + 4, 5 m 2)
T 2 Quick. Net – расчет Case 3: Прихожая С керамической плиткой 4 x 5 m = 20 m 2 решение: T 2 Quick. Net-10, 0 + T 2 Quick. Net-10, 0 (объединен с комплектом без термостата)

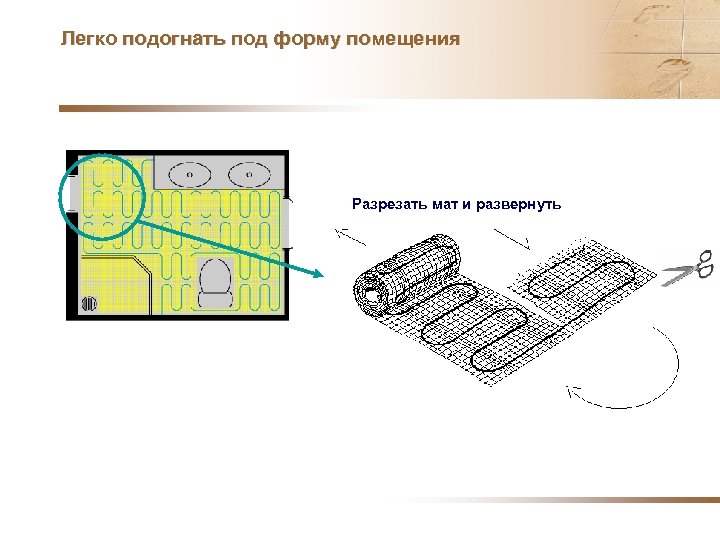

Легко подогнать под форму помещения Разрезать мат и развернуть

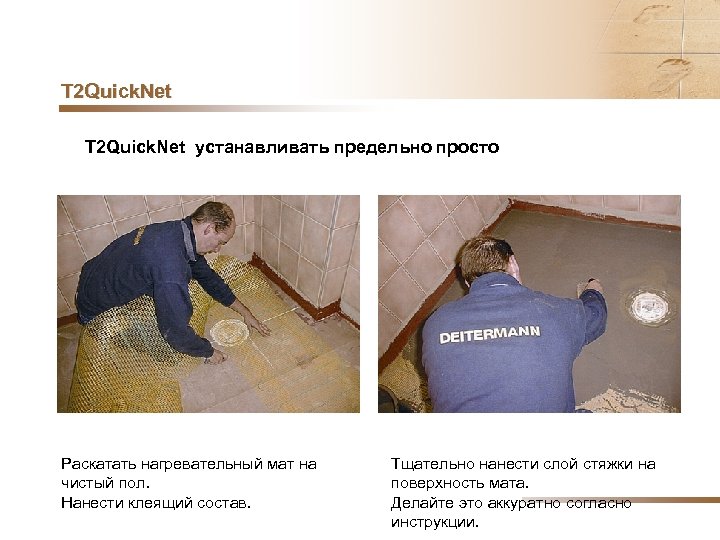

T 2 Quick. Net устанавливать предельно просто Раскатать нагревательный мат на чистый пол. Нанести клеящий состав. Тщательно нанести слой стяжки на поверхность мата. Делайте это аккуратно согласно инструкции.

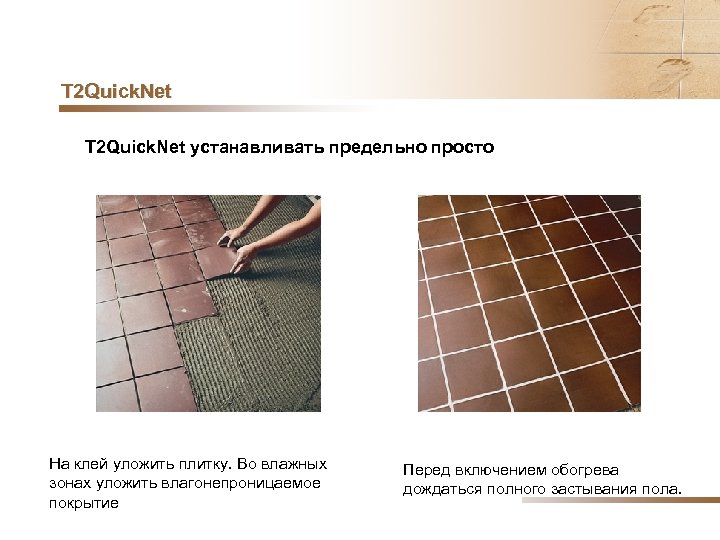

T 2 Quick. Net устанавливать предельно просто На клей уложить плитку. Во влажных зонах уложить влагонепроницаемое покрытие Перед включением обогрева дождаться полного застывания пола.
T 2 Quick. Net – Вопросы и ответы …. . ? ? ?
T 2 Quick. Net – Можно ли укорачивать кабель ? • Нет ! Кабель T 2 Quick. Net это кабель постоянной мощности и его никогда нельзя укорачивать !
T 2 Quick. Net – Можно ли пересекать нити кабеля ? • Нет ! Кабель T 2 Quick. Net это кабель постоянной мощности он никогда не должен пересекаться, так как есть риск перегрева!

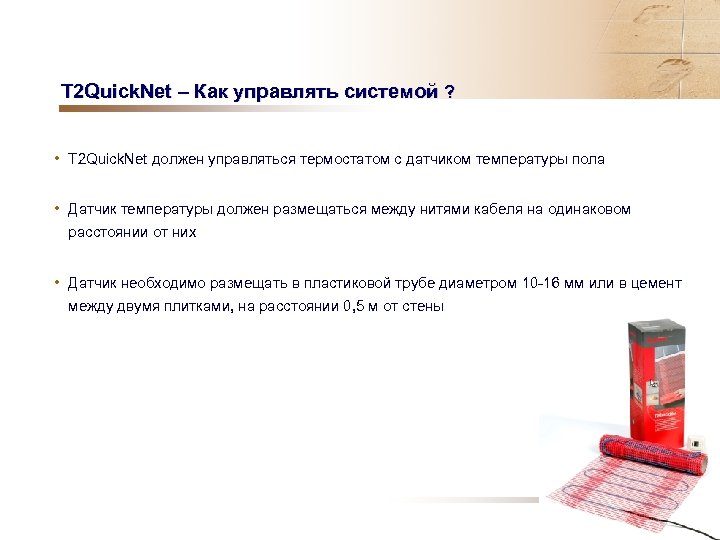

T 2 Quick. Net – Как управлять системой ? • T 2 Quick. Net должен управляться термостатом с датчиком температуры пола • Датчик температуры должен размещаться между нитями кабеля на одинаковом расстоянии от них • Датчик необходимо размещать в пластиковой трубе диаметром 10 -16 мм или в цемент между двумя плитками, на расстоянии 0, 5 м от стены

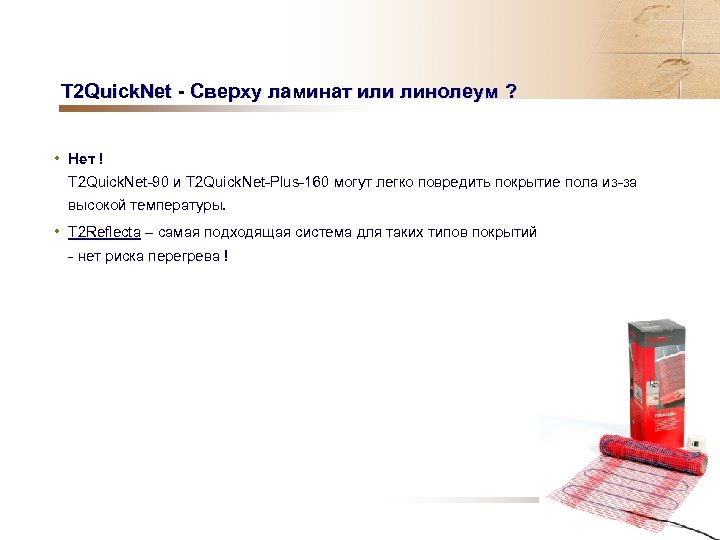

T 2 Quick. Net - Сверху ламинат или линолеум ? • Нет ! T 2 Quick. Net-90 и T 2 Quick. Net-Plus-160 могут легко повредить покрытие пола из-за высокой температуры. • T 2 Reflecta – самая подходящая система для таких типов покрытий - нет риска перегрева !
