Этапы проектирования объектов 1
История развития методов проектирования Традиционные методы проектирования Чертёжный способ проектирования q. Ручное индивидуальное проектирование (до 40 годов ХХ века); q. Ручное типовое проектирование (40 -60 года ХХ века); Автоматизированное проектирование (с конца 60 годов ХХ века).
Проектирование технических систем Проектирование – процесс создания описания еще несуществующего объекта на основе первичной исходной информации. Инженерный проект – это изображение (модель) будущего объекта или сооружения, представленная в схемах, чертежах, макетах, описаниях, созданных коллективом проектировщиков в результате логического анализа исходных данных на основе расчетов и сопоставления вариантов.
Требования к оптимальному проекту Минимальные затраты на реализацию Максимальное удобство эксплуатации объекта Применение типовых стандартных узлов Избежание излишней детализации и повторений представления материалов
Блок-схема процесса проектирования объектов I Постанов ка задачи II Синтез вариантов III Анализ вариантов IV Выбор наилучше го варианта

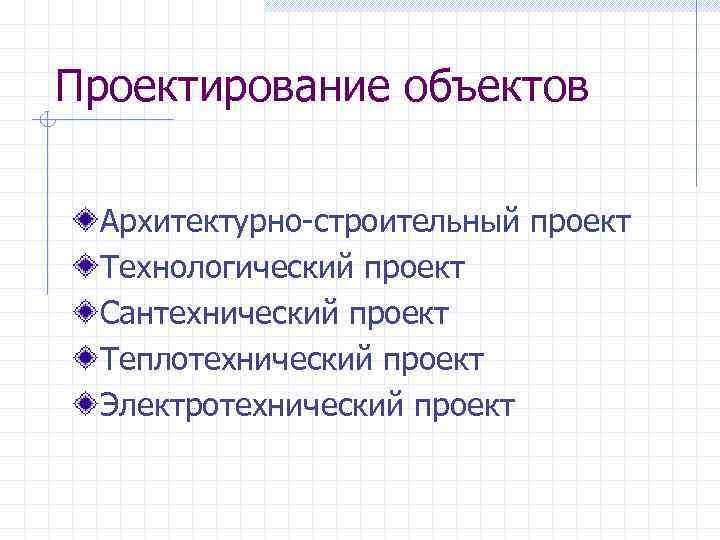

Проектирование объектов Архитектурно-строительный проект Технологический проект Сантехнический проект Теплотехнический проект Электротехнический проект
Стандартные этапы проектирования технических систем Техническое задание Технико-экономическое обоснование Техническое предложение Эскизный проект Технический проект Рабочая документация
Проектирование систем электроснабжения Выбор отдельных элементов системы электроснабжения и напряжения электрической сети Получение исходной документации от технологов, строителей и сантехников. Получение технических условий на проектирование Формирование и техникоэкономическая оценка вариантов электроснабжения Определение основных технических характеристик системы Технические и технико-экономические расчеты Составление спецификации оборудования и материалов Составление сметы на оборудование, материалы и монтаж Изготовление чертежей Определение схемы и конфигурации сети Технические и технико-экономические расчеты Экономические расчеты

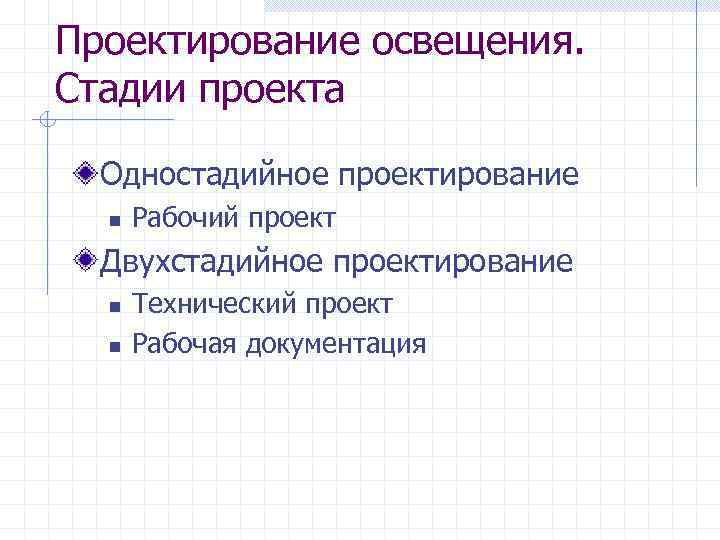

Проектирование освещения. Стадии проекта Одностадийное проектирование n Рабочий проект Двухстадийное проектирование n n Технический проект Рабочая документация

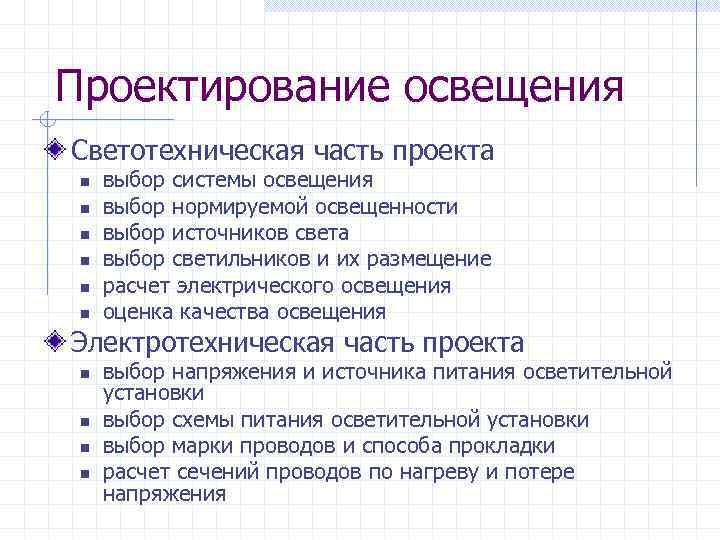

Проектирование освещения Светотехническая часть проекта n n n выбор системы освещения выбор нормируемой освещенности выбор источников света выбор светильников и их размещение расчет электрического освещения оценка качества освещения Электротехническая часть проекта n n выбор напряжения и источника питания осветительной установки выбор схемы питания осветительной установки выбор марки проводов и способа прокладки расчет сечений проводов по нагреву и потере напряжения

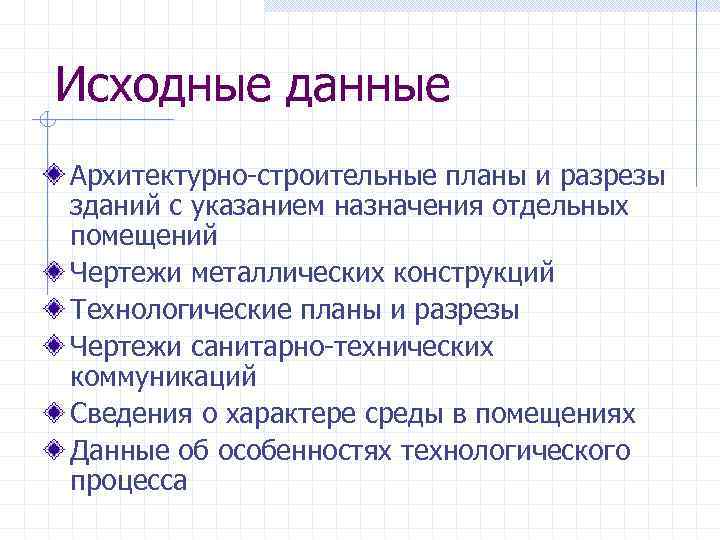

Исходные данные Архитектурно-строительные планы и разрезы зданий с указанием назначения отдельных помещений Чертежи металлических конструкций Технологические планы и разрезы Чертежи санитарно-технических коммуникаций Сведения о характере среды в помещениях Данные об особенностях технологического процесса

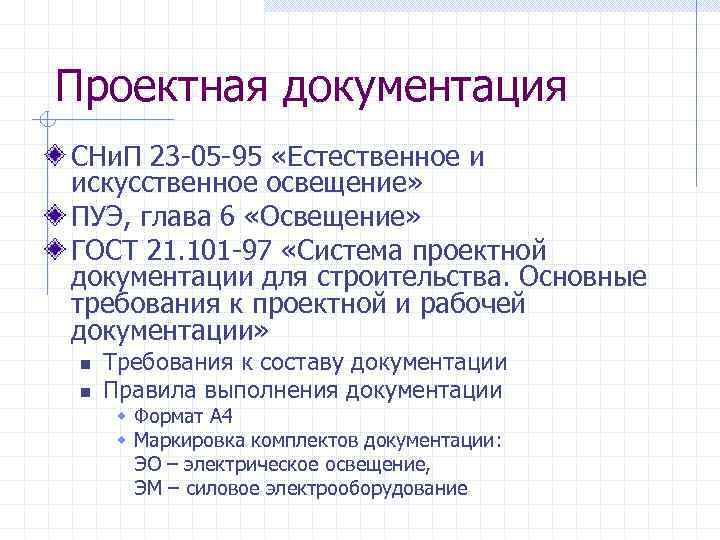

Проектная документация СНи. П 23 -05 -95 «Естественное и искусственное освещение» ПУЭ, глава 6 «Освещение» ГОСТ 21. 101 -97 «Система проектной документации для строительства. Основные требования к проектной и рабочей документации» n n Требования к составу документации Правила выполнения документации w Формат А 4 w Маркировка комплектов документации: ЭО – электрическое освещение, ЭМ – силовое электрооборудование
Проектная документация ГОСТ 21. 608 -84 «Система проектной документации для строительства. Внутреннее электрическое освещение. Рабочие чертежи» n общие данные по рабочим чертежам w Освещаемая площадь, напряжение сети, требуемая освещенность, удельная мощность, коэффициент спроса, cosφ, количество светильников n планы расположения электрооборудования и прокладки электрических сетей w Строительные конструкции, наименование помещений, освещенность, количество и типы светильников, линии сети, выключатели и другое электрооборудование n принципиальные схемы питающей сети

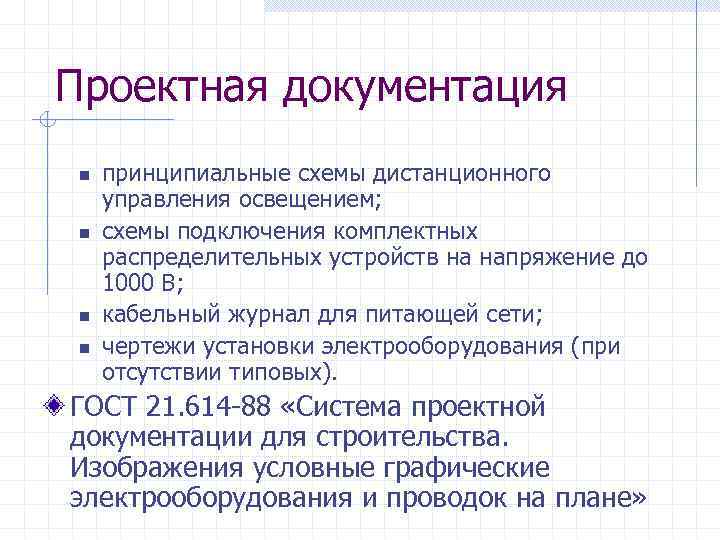

Проектная документация n n принципиальные схемы дистанционного управления освещением; схемы подключения комплектных распределительных устройств на напряжение до 1000 В; кабельный журнал для питающей сети; чертежи установки электрооборудования (при отсутствии типовых). ГОСТ 21. 614 -88 «Система проектной документации для строительства. Изображения условные графические электрооборудования и проводок на плане»
