Этапы ландшафтного проектирования.ppt

  • Количество слайдов: 38

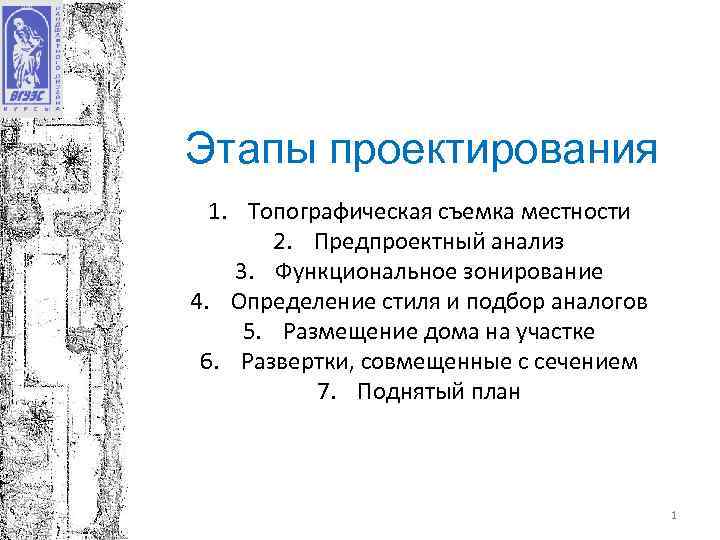

>Этапы проектирования  1. Топографическая съемка местности   2. Предпроектный анализ 3. Функциональное Этапы проектирования 1. Топографическая съемка местности 2. Предпроектный анализ 3. Функциональное зонирование 4. Определение стиля и подбор аналогов 5. Размещение дома на участке 6. Развертки, совмещенные с сечением 7. Поднятый план 1

> 1. Топографическая съемка местности Фрагмент топографического плана участка    2 1. Топографическая съемка местности Фрагмент топографического плана участка 2

>  1. Топографическая съемка местности Принцип изображения рельефа горизонталями    1. Топографическая съемка местности Принцип изображения рельефа горизонталями 3

>1. Топографическая съемка местности Изображение основных форм рельефа      1. Топографическая съемка местности Изображение основных форм рельефа 4

>1. Топографическая съемка местности Формы рельефа местности       5 1. Топографическая съемка местности Формы рельефа местности 5

>    1. Топографическая съемка местности      1. Топографическая съемка местности Сечение рельефа а – разрез секущей плоскостью Б-Б; б и г - сечение и аксонометрическая проекция местности в одинаковом масштабе ; в и д – сечение и аксонометрическая проекция местности в соотношении масштабов 1: 5, для большей наглядности вертикальный масштаб увеличивают; 6

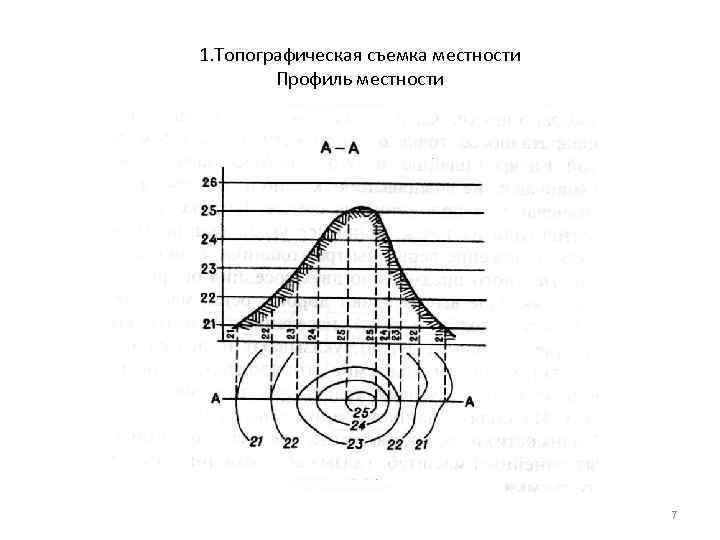

>1. Топографическая съемка местности   Профиль местности      1. Топографическая съемка местности Профиль местности 7

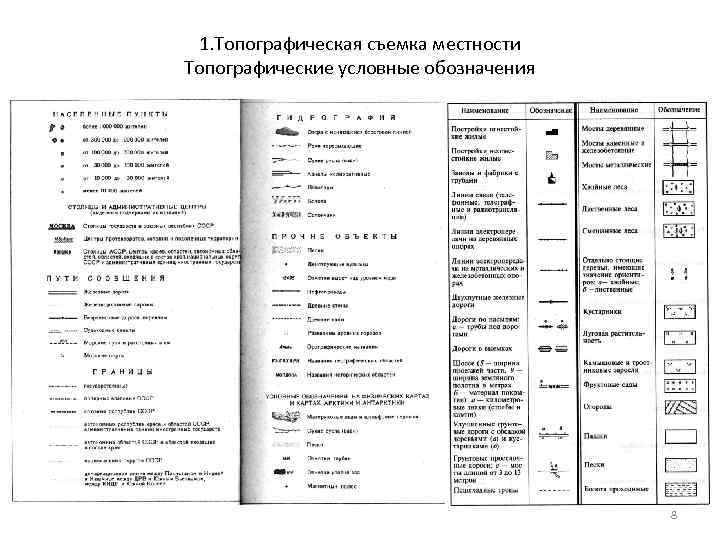

> 1. Топографическая съемка местности Топографические условные обозначения    8 1. Топографическая съемка местности Топографические условные обозначения 8

> 1. Топографическая съемка местности Фрагмент топографического плана участка    9 1. Топографическая съемка местности Фрагмент топографического плана участка 9

>     2. Предпроектный анализ     Опорный план. 2. Предпроектный анализ Опорный план. Масштаб топосъемки Для удобства работы над ландшафтным проектом можно перевести топосъемку участка в чертеж с большим масштабом. Для перевода топосъемки М 1: 500 в чертеж с М 1: 200 необходимо его увеличить в 2, 5 раза. Для проверки правильности перевода измерьте расстояние между крестами. При пропорциональном увеличении Оно должно быть равно – 25 см. Для перевода топосъемки М 1: 500 в чертеж с М 1: 100 необходимо его увеличить в 5 раз. Для проверки правильности перевода измерьте расстояние между крестами. При пропорциональном увеличении Оно должно быть равно – 50 см. В масштабе 1: 500 расстояние между крестами равно - 50 м В масштабе 1: 1000 расстояние между крестами равно - 100 м В масштабе 1: 2000 расстояние между крестами равно - 200 м 10

>  2. Предпроектный анализ Площадь и конфигурация участка     Определить 2. Предпроектный анализ Площадь и конфигурация участка Определить площадь участка неправильной формы можно, разбив его на простые фигуры: треугольник, квадрат, трапецию. Знание размеров нужно для дальнейшего правильного подхода при подборе относительных размеров основных построек и планировочных элементов на участке. Конфигурация участка может быть простой: квадрат, прямоугольник, приближенной к простой: трапеция, треугольник и сложной: многоугольник, участок с западающими или острыми углами, сильно вытянутый и другие. В зависимости от конфигурации будет зависеть функциональное зонирование и дальнейший выбор композиции. 11

>    2. Предпроектный анализ     Ориентации склона Участок 2. Предпроектный анализ Ориентации склона Участок расположен на склоне. Ориентация склона – северо-восточная. 12

>  2. Предпроектный анализ Построение сечения участка, определение уклона    2. Предпроектный анализ Построение сечения участка, определение уклона Для построения сечения необходимо провести секущую плоскость А - А поперек горизонталей рельефа. Перенести секущую плоскость за пределы чертежа А’ – А’ для удобства построения. Опустить параллельные линии из пересечений секущей плоскости и горизонталей рельефа на плоскость А’ – А’. Приняв за условный (0) самую нижнюю точку пересечения с рельефом, отложить в масштабе величину подъема каждой последующей горизонтали в пределах границ участка. Соединить полученные точки линией, показывающей истинный уклон рельефа на участке. Уклон рассчитать по формуле, где Н – максимальная высота подъема рельефа на участке, L - длина сечения в пределах границ участка. 13

> 2. Предпроектный анализ Учет направления ветров. Роза ветров    14 2. Предпроектный анализ Учет направления ветров. Роза ветров 14

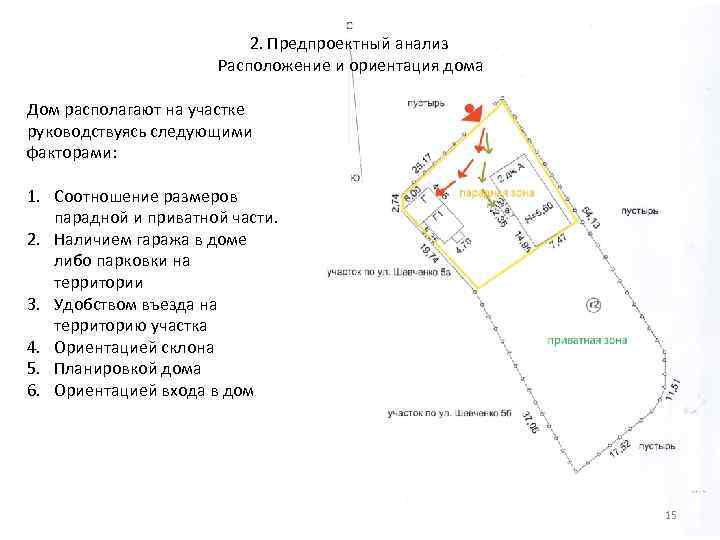

>     2. Предпроектный анализ    Расположение и ориентация 2. Предпроектный анализ Расположение и ориентация дома Дом располагают на участке руководствуясь следующими факторами: 1. Соотношение размеров парадной и приватной части. 2. Наличием гаража в доме либо парковки на территории 3. Удобством въезда на территорию участка 4. Ориентацией склона 5. Планировкой дома 6. Ориентацией входа в дом 15

>  2. Предпроектный анализ Расположение и ориентация дома     2. Предпроектный анализ Расположение и ориентация дома 16

>  2. Предпроектный анализ Расположение и ориентация дома    Правильная «посадка» 2. Предпроектный анализ Расположение и ориентация дома Правильная «посадка» дома по отношению к границам надела и сторонам света, (для использования благоприятного воздействия солнечных лучей или наоборот, чтобы защититься от жары), является важным фактором при организации усадебной инфраструктуры. 17

>    3. Функциональное зонирование Условно весь приусадебный участок можно разделить на 3. Функциональное зонирование Условно весь приусадебный участок можно разделить на две крупные зоны – парадную и приватную. Если участок небольшой, то парадная зона будет являться «буферной» территорией, отделяющей сад от улицы, в состав которой входят зоны въезда и входа. В «официальной» части усадьбы входят: вход, въезд в гараж, площадка перед крыльцом дома, палисадник, форма и размеры которого зависят от желания хозяев и общих размеров территории участка. 18

>    3. Функциональное зонирование Вся территория приусадебного участка должна быть разобрана 3. Функциональное зонирование Вся территория приусадебного участка должна быть разобрана на функциональные зоны, которые будут иметь связи в виде тропинок и дорожек. 19

>   3. Функциональное зонирование Крупные зоны связывают в единый комплекс дорожной сетью. 3. Функциональное зонирование Крупные зоны связывают в единый комплекс дорожной сетью. 20

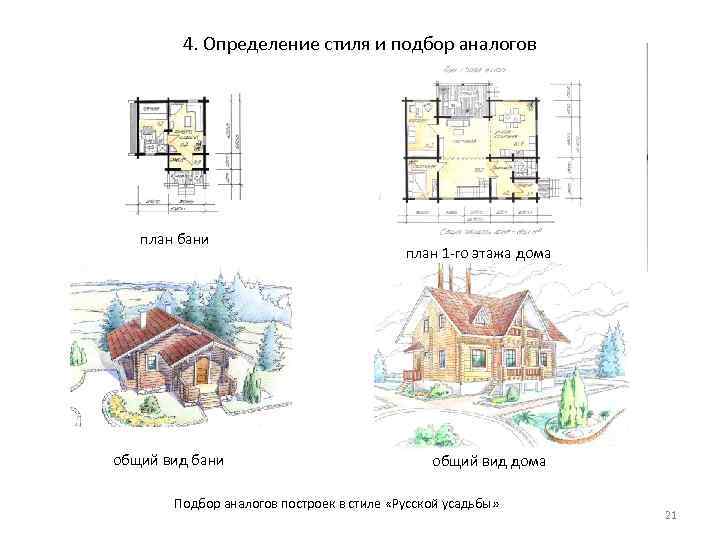

>  4. Определение стиля и подбор аналогов  план бани   4. Определение стиля и подбор аналогов план бани план 1 -го этажа дома общий вид бани общий вид дома Подбор аналогов построек в стиле «Русской усадьбы» 21

>4. Определение стиля и подбор аналогов       Сад в 4. Определение стиля и подбор аналогов Сад в пейзажном стиле «Русская усадьба» 22

>4. Определение стиля и подбор аналогов      Живописный сад в 4. Определение стиля и подбор аналогов Живописный сад в японском стиле 23

>4. Определение стиля и подбор аналогов     24 4. Определение стиля и подбор аналогов 24

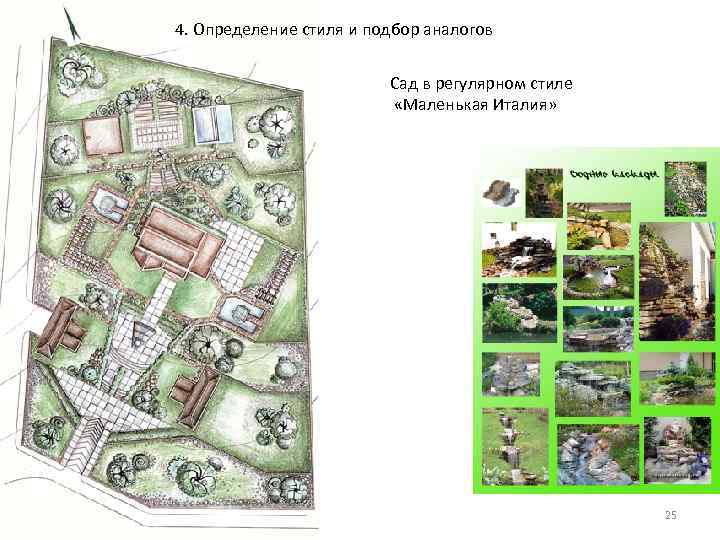

>4. Определение стиля и подбор аналогов      Сад в регулярном 4. Определение стиля и подбор аналогов Сад в регулярном стиле «Маленькая Италия» 25

>  4. Определение стиля и подбор аналогов Дом располагают на участке руководствуясь следующими 4. Определение стиля и подбор аналогов Дом располагают на участке руководствуясь следующими факторами: 1. Соотношение размеров парадной и приватной части. 2. Наличием гаража в доме либо парковки на территории 3. Удобством въезда на территорию участка 4. Ориентацией склона 5. Планировкой дома 6. Ориентацией входа в дом 26

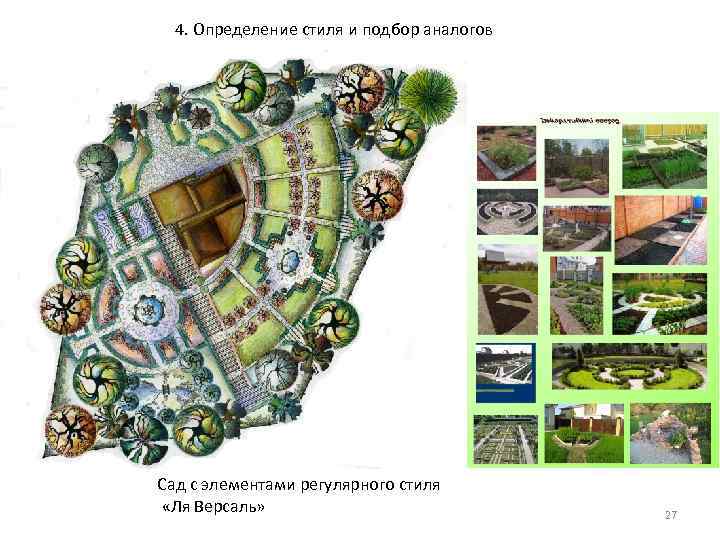

> 4. Определение стиля и подбор аналогов Сад с элементами регулярного стиля «Ля Версаль» 4. Определение стиля и подбор аналогов Сад с элементами регулярного стиля «Ля Версаль» 27

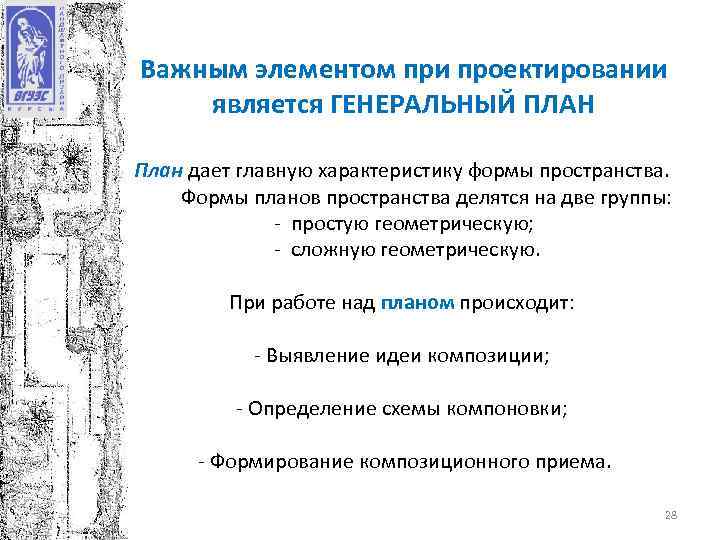

>Важным элементом при проектировании является ГЕНЕРАЛЬНЫЙ ПЛАН План дает главную характеристику формы пространства. Формы Важным элементом при проектировании является ГЕНЕРАЛЬНЫЙ ПЛАН План дает главную характеристику формы пространства. Формы планов пространства делятся на две группы: - простую геометрическую; - сложную геометрическую. При работе над планом происходит: - Выявление идеи композиции; - Определение схемы компоновки; - Формирование композиционного приема. 28

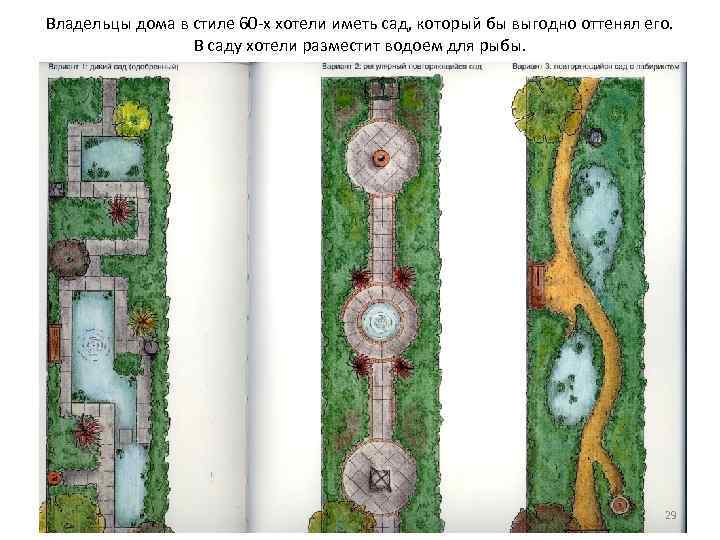

>Владельцы дома в стиле 60 -х хотели иметь сад, который бы выгодно оттенял его. Владельцы дома в стиле 60 -х хотели иметь сад, который бы выгодно оттенял его. В саду хотели разместит водоем для рыбы. 29

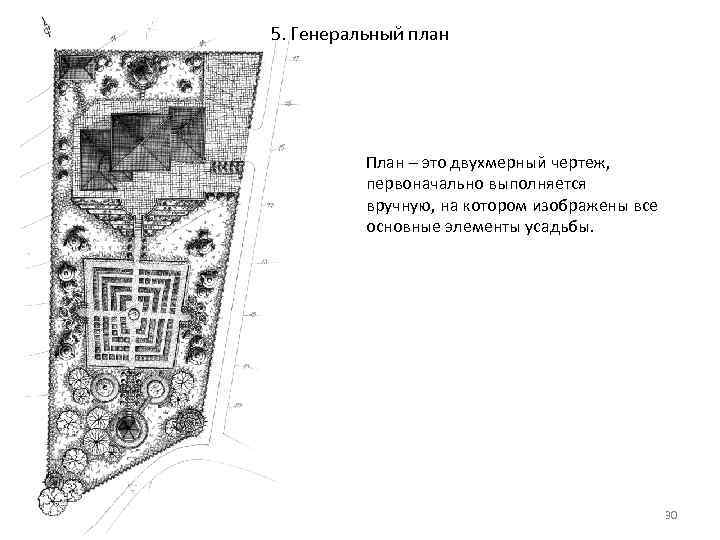

>5. Генеральный план    План – это двухмерный чертеж,  первоначально выполняется 5. Генеральный план План – это двухмерный чертеж, первоначально выполняется вручную, на котором изображены все основные элементы усадьбы. 30

>   5. Генеральный план Чертеж выполнен вручную и перенесен в компьютер. Дальнейшая 5. Генеральный план Чертеж выполнен вручную и перенесен в компьютер. Дальнейшая проработка выполнена в программе Adobe Photoshop 31

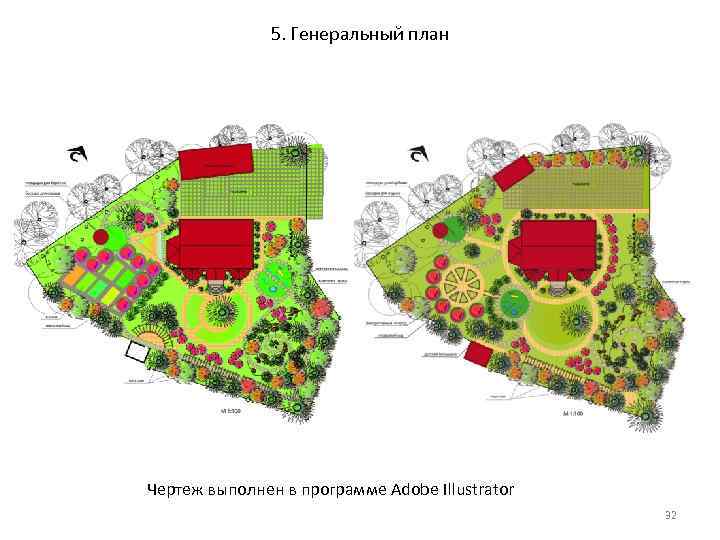

>    5. Генеральный план Чертеж выполнен в программе Adobe Illustrator 5. Генеральный план Чертеж выполнен в программе Adobe Illustrator 32

>    6. Развертки, совмещенные с сечением На развертках, совмещенных с сечением 6. Развертки, совмещенные с сечением На развертках, совмещенных с сечением изображаются изменения уровня, ступени, террасы, откосы, уклоны, впадины. Условными обозначениями изображаются подпорные стены, показываются конструкции, находящиеся под землей: водоемы, бассейны, фонтаны. На чертеже точно указываются высота деревьев, строений и отображаются все планировочные работы по изменению ландшафта территории на фоне дома. 33

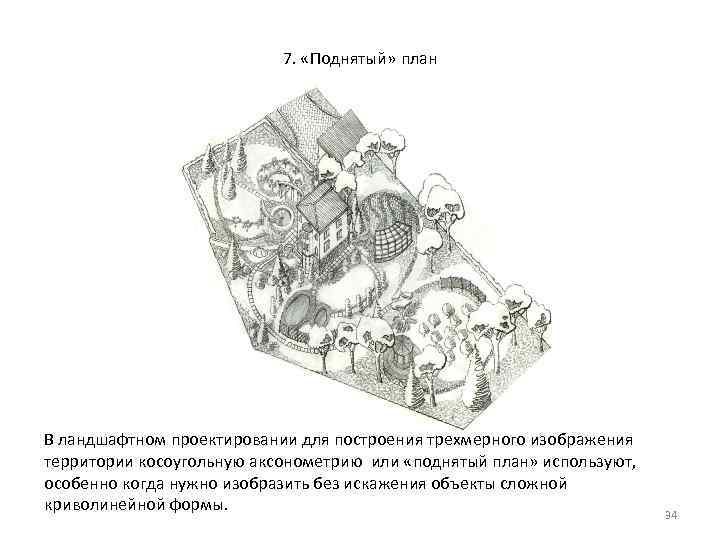

>      7.  «Поднятый» план В ландшафтном проектировании для 7. «Поднятый» план В ландшафтном проектировании для построения трехмерного изображения территории косоугольную аксонометрию или «поднятый план» используют, особенно когда нужно изобразить без искажения объекты сложной криволинейной формы. 34

>7.  «Поднятый» план     35 7. «Поднятый» план 35

>      8. Видовые кадры В ландшафтном проектировании для построения 8. Видовые кадры В ландшафтном проектировании для построения трехмерного изображения территории косоугольную аксонометрию или «поднятый план» используют, особенно когда нужно изобразить без искажения объекты сложной криволинейной формы. 36

>8. Видовые кадры    37 8. Видовые кадры 37

>8. Видовые кадры    38 8. Видовые кадры 38
