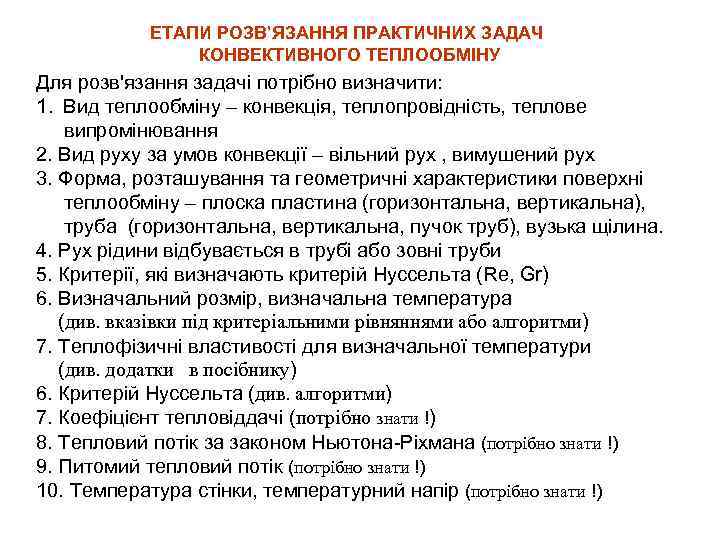

ЕТАПИ РОЗВ’ЯЗАННЯ ПРАКТИЧНИХ ЗАДАЧ КОНВЕКТИВНОГО ТЕПЛООБМІНУ Для розв'язання задачі потрібно визначити: 1. Вид теплообміну – конвекція, теплопровідність, теплове випромінювання 2. Вид руху за умов конвекції – вільний рух , вимушений рух 3. Форма, розташування та геометричні характеристики поверхні теплообміну – плоска пластина (горизонтальна, вертикальна), труба (горизонтальна, вертикальна, пучок труб), вузька щілина. 4. Рух рідини відбувається в трубі або зовні труби 5. Критерії, які визначають критерій Нуссельта (Re, Gr) 6. Визначальний розмір, визначальна температура (див. вказівки під критеріальними рівняннями або алгоритми) 7. Теплофізичні властивості для визначальної температури (див. додатки в посібнику) 6. Критерій Нуссельта (див. алгоритми) 7. Коефіцієнт тепловіддачі (потрібно знати !) 8. Тепловий потік за законом Ньютона-Ріхмана (потрібно знати !) 9. Питомий тепловий потік (потрібно знати !) 10. Температура стінки, температурний напір (потрібно знати !)

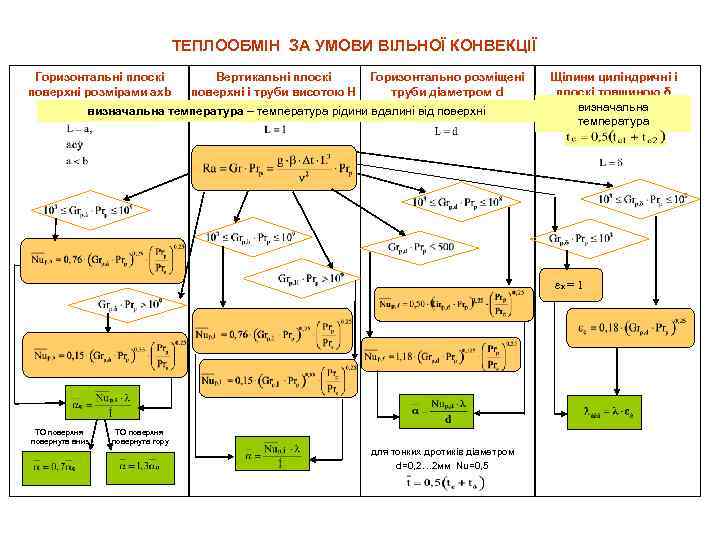

ТЕПЛООБМІН ЗА УМОВИ ВІЛЬНОЇ КОНВЕКЦІЇ Горизонтальні плоскі поверхні розмірами ахb Вертикальні плоскі поверхні і труби висотою Н Горизонтально розміщені труби діаметром d визначальна температура – температура рідини вдалині від поверхні Щілини циліндричні і плоскі товщиною δ визначальна температура к = 1 ТО поверхня повернута вниз ТО поверхня повернута гору для тонких дротиків діаметром d=0, 2… 2 мм Nu=0, 5

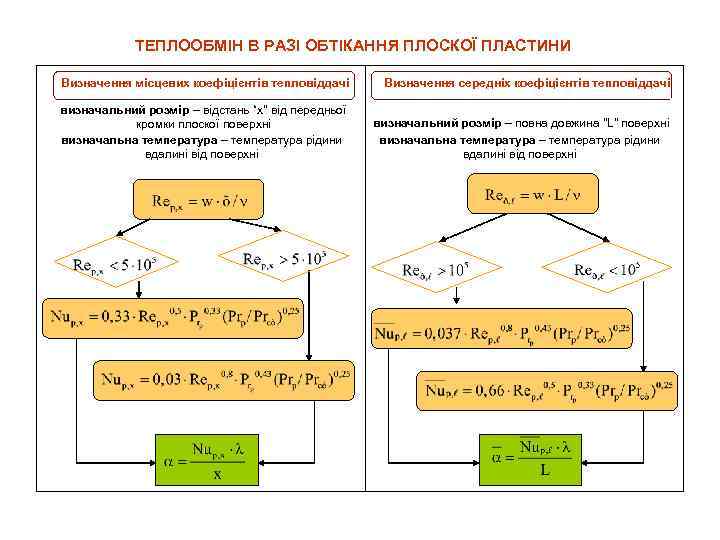

ТЕПЛООБМІН В РАЗІ ОБТІКАННЯ ПЛОСКОЇ ПЛАСТИНИ Визначення місцевих коефіцієнтів тепловіддачі Визначення середніх коефіцієнтів тепловіддачі визначальний розмір – відстань “х" від передньої кромки плоскої поверхні визначальна температура – температура рідини вдалині від поверхні визначальний розмір – повна довжина "L" поверхні визначальна температура – температура рідини вдалині від поверхні

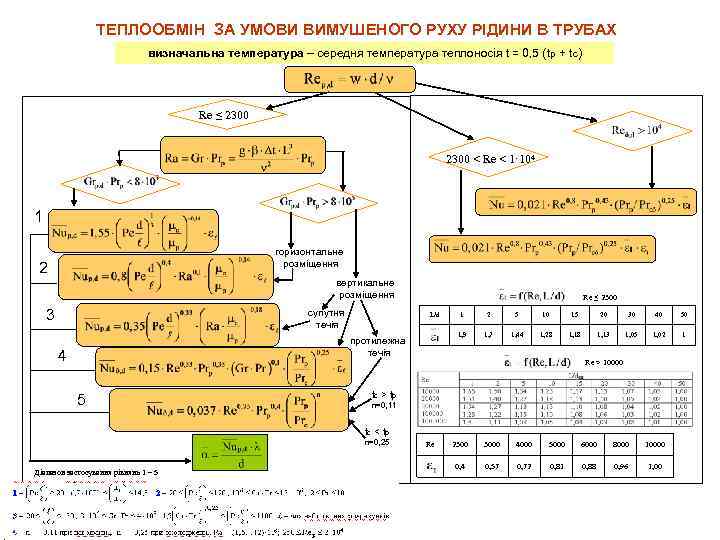

ТЕПЛООБМІН ЗА УМОВИ ВИМУШЕНОГО РУХУ РІДИНИ В ТРУБАХ визначальна температура – середня температура теплоносія t = 0, 5 (tp + tc) Rе ≤ 2300 < Rе < 1· 104 1 горизонтальне розміщення 2 вертикальне розміщення 3 супутня течія Rе ≤ 2300 L/d 4 5 2 5 10 15 20 30 40 50 1, 9 протилежна течія 1 1, 7 1, 44 1, 28 1, 13 1, 05 1, 02 1 Rе > 10000 tc > tp n=0, 11 tc < tp n=0, 25 Діапазон застосування рівнянь 1 – 5 Re 2300 3000 4000 5000 6000 8000 10000 0, 4 0, 57 0, 72 0, 81 0, 88 0, 96 1, 00

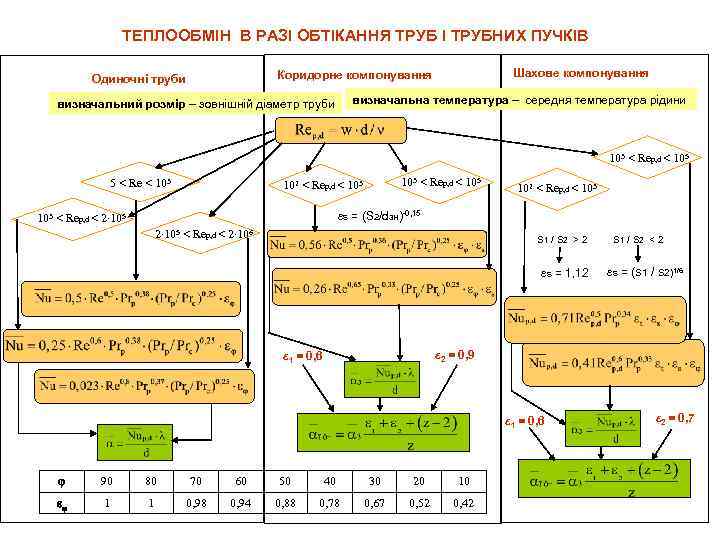

ТЕПЛООБМІН В РАЗІ ОБТІКАННЯ ТРУБ І ТРУБНИХ ПУЧКІВ Шахове компонування Коридорне компонування Одиночні труби визначальна температура – середня температура рідини визначальний розмір – зовнішній діаметр труби 103 < Rep, d < 105 5 < Rе < 103 < Rep, d < 105 102 < Rep, d < 103 s = (S 2/dзн)-0, 15 103 < Rep, d < 2∙ 105 < Rep, d < 2∙ 106 S 1 / S 2 > 2 s = 1, 12 S 1 / S 2 < 2 s = (S 1 / S 2)1/6 ε 2 = 0, 9 ε 1 = 0, 6 90 80 70 60 50 40 30 20 10 1 1 0, 98 0, 94 0, 88 0, 78 0, 67 0, 52 0, 42 ε 2 = 0, 7
