ЭСТЕЗИОЛОГИЯ учение об органах чувств Функциональная анатомия органа слуха и равновесия. 1

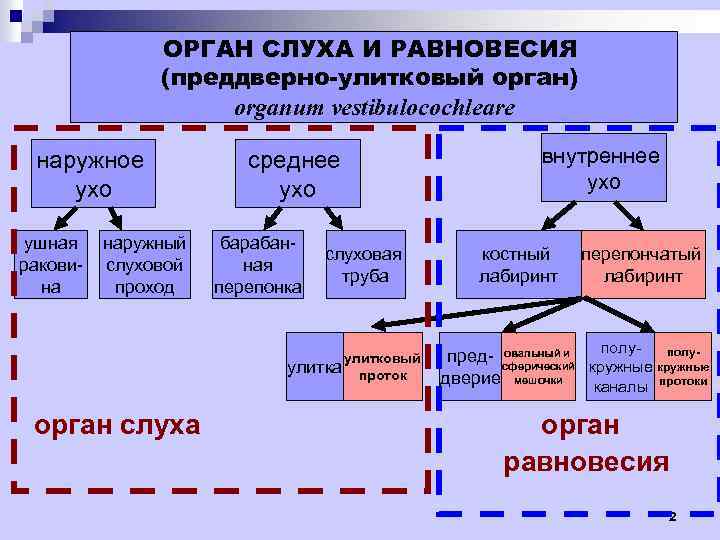

ОРГАН СЛУХА И РАВНОВЕСИЯ (преддверно-улитковый орган) organum vestibulocochleare наружное ухо ушная раковина наружный слуховой проход среднее ухо барабанная перепонка слуховая труба улитковый улитка проток орган слуха внутреннее ухо костный лабиринт перепончатый лабиринт полу- полуовальный и пред- сферический кружные дверие мешочки каналы протоки орган равновесия 2

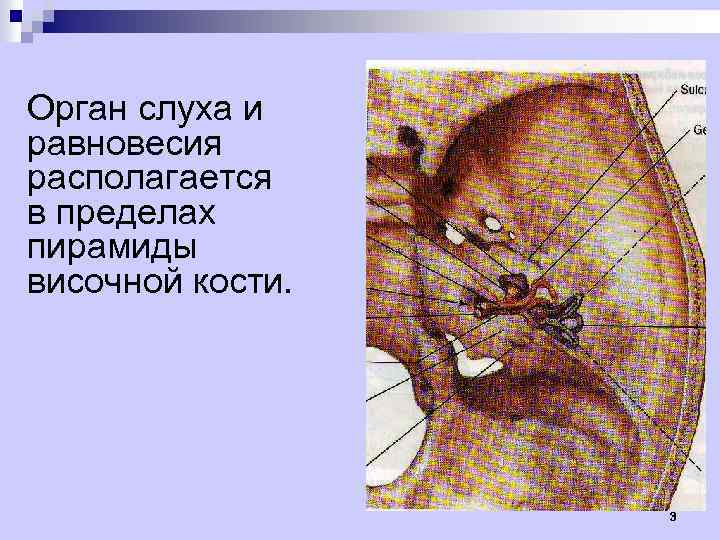

Орган слуха и равновесия располагается в пределах пирамиды височной кости. 3

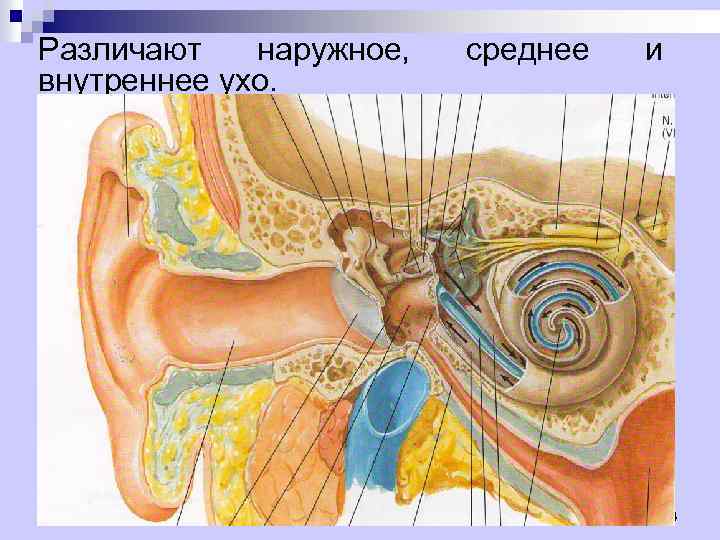

Различают наружное, внутреннее ухо. среднее и n. Наружное и среднее ухо составляют аппарат улавливания и проведения звуковых колебаний. n. Внутреннее ухо содержит рецепторный аппарат (слуховые рецепторы и статорецепоры (воспринимающие изменения положения тела в пространстве). 4

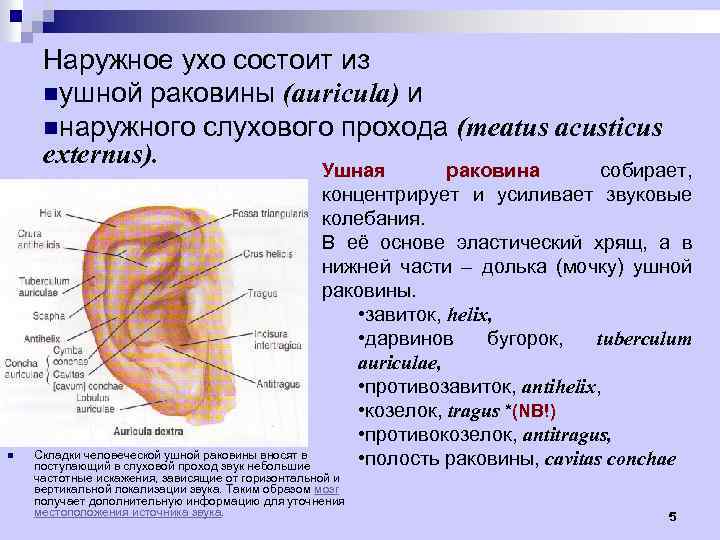

Наружное ухо состоит из nушной раковины (auricula) и nнаружного слухового прохода (meatus acusticus externus). n Ушная раковина собирает, концентрирует и усиливает звуковые колебания. В её основе эластический хрящ, а в нижней части – долька (мочку) ушной раковины. • завиток, helix, • дарвинов бугорок, tuberculum auriculae, • противозавиток, antihelix, • козелок, tragus *(NB!) • противокозелок, antitragus, • полость раковины, cavitas conchae Складки человеческой ушной раковины вносят в поступающий в слуховой проход звук небольшие частотные искажения, зависящие от горизонтальной и вертикальной локализации звука. Таким образом мозг получает дополнительную информацию для уточнения местоположения источника звука. 5
Знаете ли вы, что …. • Абсолютно у всех людей температура ушей ниже температуры тела на 1, 5 -2 градуса. • Уши, как и нос растут всю жизнь. • Вкус, слух и обоняние наиболее обострены между 17 и 19 час. • В 72% случаев человек поворачивается к собеседнику правым ухом, если нужно расслышать речь на фоне громкой музыки. • Мужчины слышат хуже (особенно если разговор ведется на "повышенных тонах"), зато отлично распознают направление звука и расстояние до его источника. • Женщин улавливают больше голосовых оттенков и способны безошибочно определить только по интонации голоса, что человек расстроен, плохо себя чувствует или просто устал. Мистер Джеффрис 6
Наружный слуховой проход защищает барабанную перепонку, концентрирует и направляет звуковые колебания. Наружный слуховой проход имеет два отдела хрящевой (1/3)*(NB!) и костный (2/3 длины), L=35 мм, d=6 -9 мм; S-образно изогнут*(NB!) в горизонтальной плоскости, выстлан кожей, в которой много сальных и церуминозных (серных) желез, glandulae ceruminosae*(NB!). 7

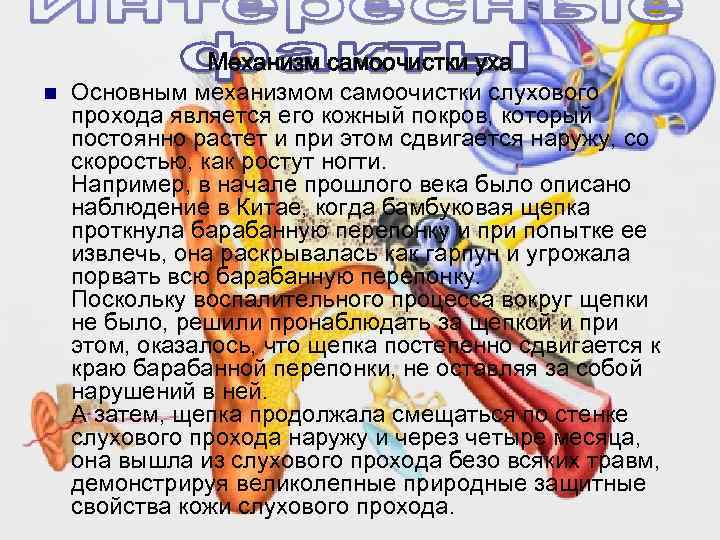

n Механизм самоочистки уха Основным механизмом самоочистки слухового прохода является его кожный покров, который постоянно растет и при этом сдвигается наружу, со скоростью, как ростут ногти. Например, в начале прошлого века было описано наблюдение в Китае, когда бамбуковая щепка проткнула барабанную перепонку и при попытке ее извлечь, она раскрывалась как гарпун и угрожала порвать всю барабанную перепонку. Поскольку воспалительного процесса вокруг щепки не было, решили пронаблюдать за щепкой и при этом, оказалось, что щепка постепенно сдвигается к краю барабанной перепонки, не оставляя за собой нарушений в ней. А затем, щепка продолжала смещаться по стенке слухового прохода наружу и через четыре месяца, она вышла из слухового прохода безо всяких травм, демонстрируя великолепные природные защитные свойства кожи слухового прохода. 8

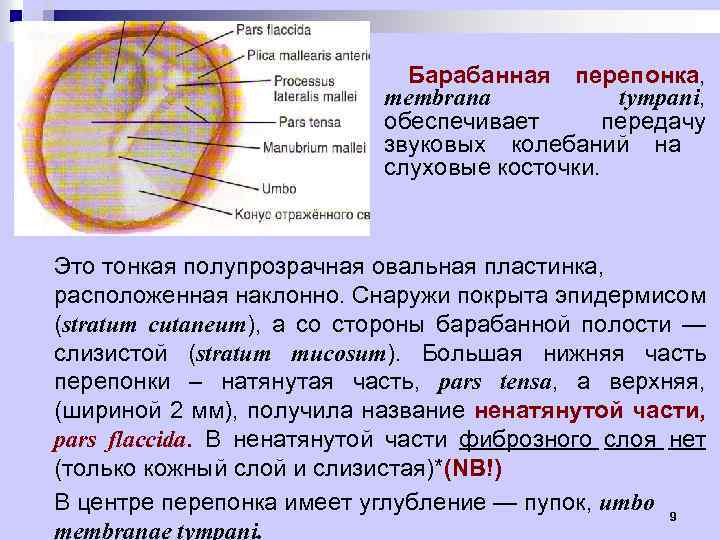

Барабанная перепонка, membrana tympani, обеспечивает передачу звуковых колебаний на слуховые косточки. Это тонкая полупрозрачная овальная пластинка, расположенная наклонно. Снаружи покрыта эпидермисом (stratum cutaneum), а со стороны барабанной полости — слизистой (stratum mucosum). Большая нижняя часть перепонки – натянутая часть, pars tensa, а верхняя, (шириной 2 мм), получила название ненатянутой части, pars flaccida. В ненатянутой части фиброзного слоя нет (только кожный слой и слизистая)*(NB!) В центре перепонка имеет углубление — пупок, umbo 9 membranae tympani.

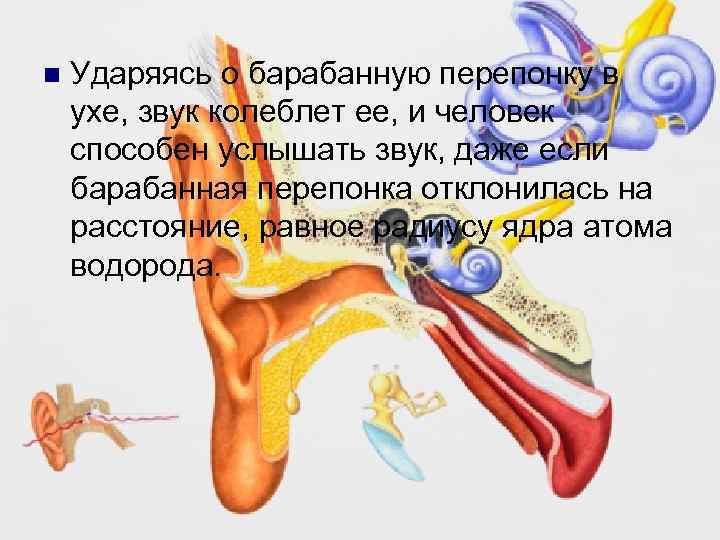

n Ударяясь о барабанную перепонку в ухе, звук колеблет ее, и человек способен услышать звук, даже если барабанная перепонка отклонилась на расстояние, равное радиусу ядра атома водорода. 10

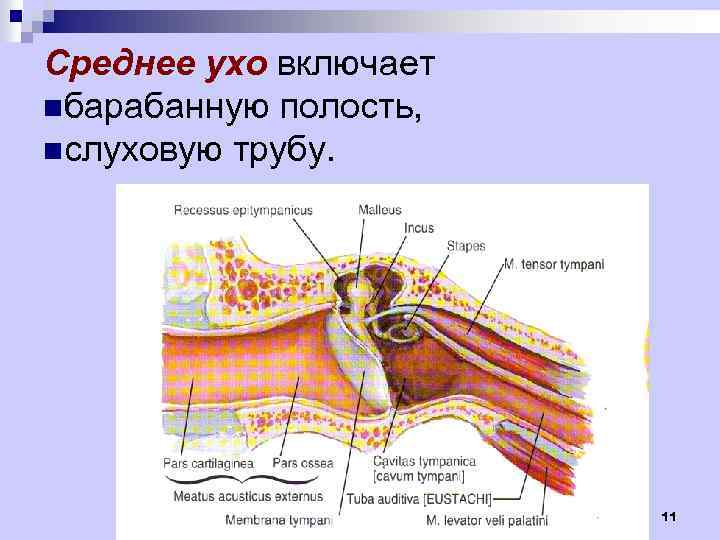

Среднее ухо включает nбарабанную полость, nслуховую трубу. 11

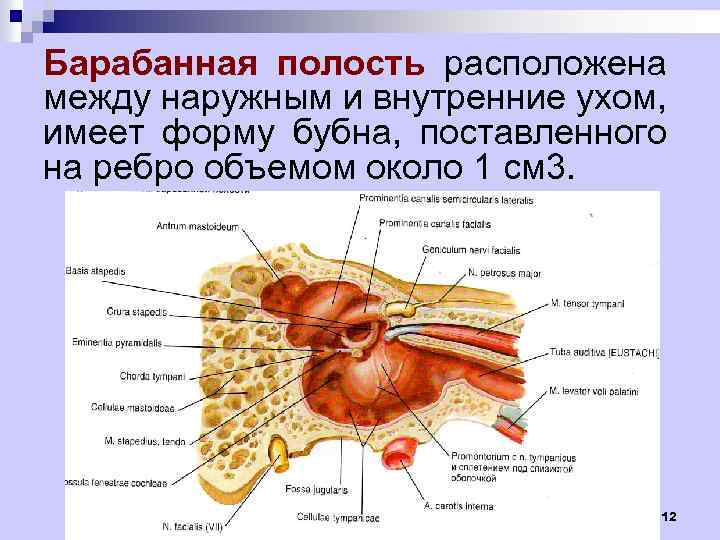

Барабанная полость расположена между наружным и внутренние ухом, имеет форму бубна, поставленного на ребро объемом около 1 см 3. 12

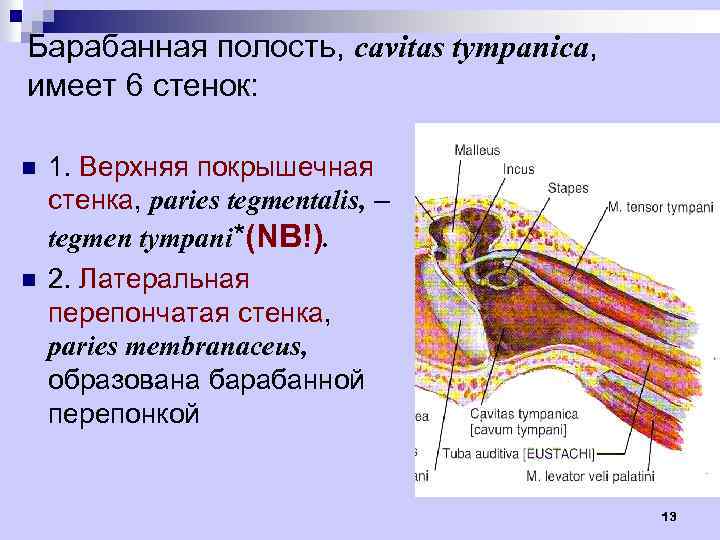

Барабанная полость, cavitas tympanica, имеет 6 стенок: n n 1. Верхняя покрышечная стенка, paries tegmentalis, – tegmen tympani*(NB!). 2. Латеральная перепончатая стенка, paries membranaceus, образована барабанной перепонкой 13
n 3. Медиальная лабиринтная стенка, paries labyrinthicus, имеет овальное окно преддверия, fenestra vestibuli, закрытое основанием стремени и окно улитки, fenestra cochleae, закрытое вторичной барабанной перепонкой, membrana tympani secundaria. 14

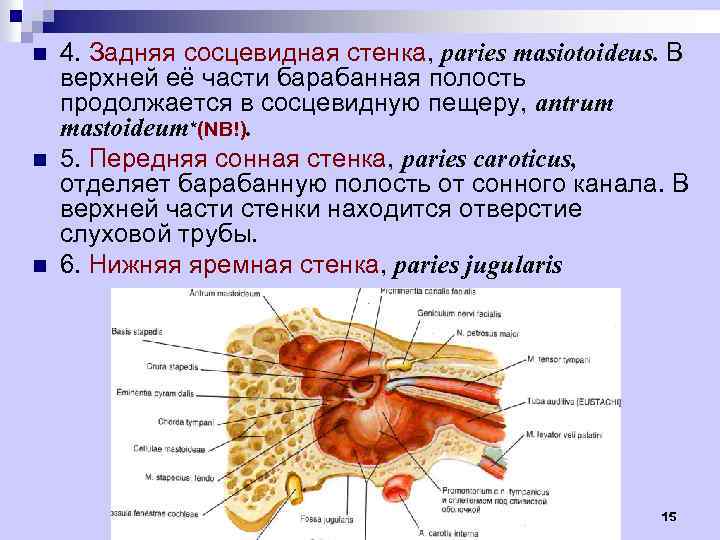

n n n 4. Задняя сосцевидная стенка, paries masiotoideus. В верхней её части барабанная полость продолжается в сосцевидную пещеру, antrum mastoideum*(NB!). 5. Передняя сонная стенка, paries caroticus, отделяет барабанную полость от сонного канала. В верхней части стенки находится отверстие слуховой трубы. 6. Нижняя яремная стенка, paries jugularis 15
В полости располагаются три слуховые косточки: молоточек, наковальня и стремечко. Молоточек прикреплен к барабанной перепонке, а стремечко – к окну преддверия, действуя как поршень на жидкость, толкая её в ритме звуковых колебаний. Стременная мышца тянет косточки назад, а барабанная – кпереди и внутрь. 16

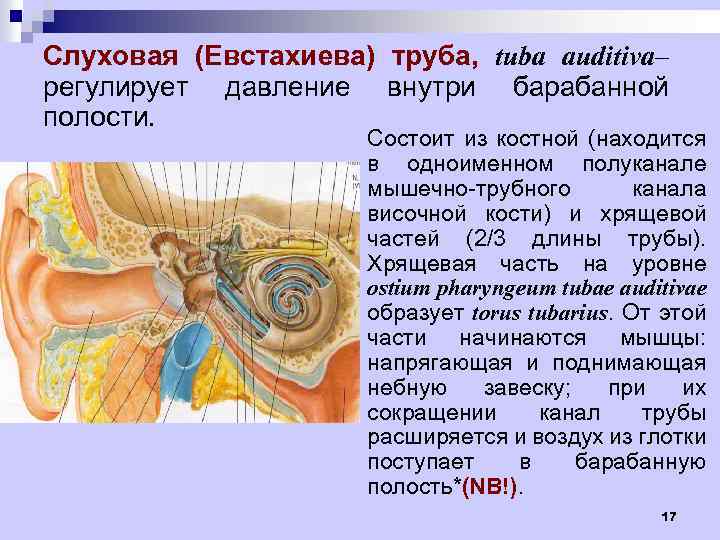

Слуховая (Евстахиева) труба, tuba auditiva– регулирует давление внутри барабанной полости. Состоит из костной (находится в одноименном полуканале мышечно-трубного канала височной кости) и хрящевой частей (2/3 длины трубы). Хрящевая часть на уровне ostium pharyngeum tubae auditivae образует torus tubarius. От этой части начинаются мышцы: напрягающая и поднимающая небную завеску; при их сокращении канал трубы расширяется и воздух из глотки поступает в барабанную полость*(NB!). 17

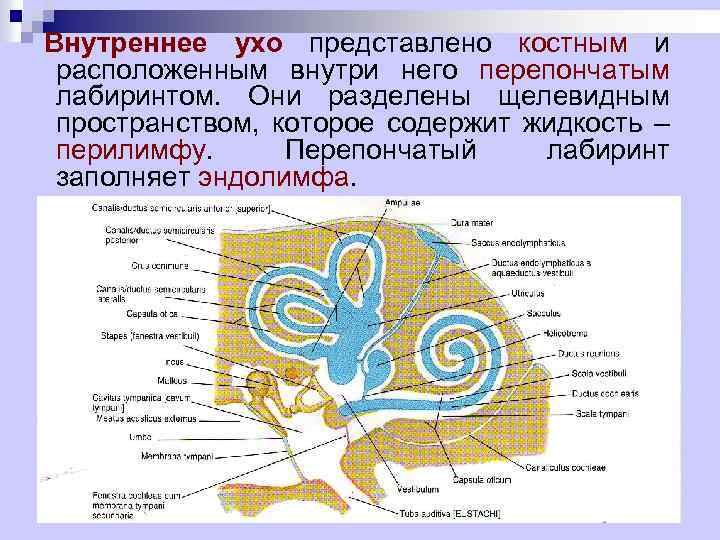

Внутреннее ухо представлено костным и расположенным внутри него перепончатым лабиринтом. Они разделены щелевидным пространством, которое содержит жидкость – перилимфу. Перепончатый лабиринт заполняет эндолимфа. 18
Жидкости вн. уха (пери- и эндолимфа): 1. 2. выполняют трофические функции; обеспечивают распространение колебаний. 19

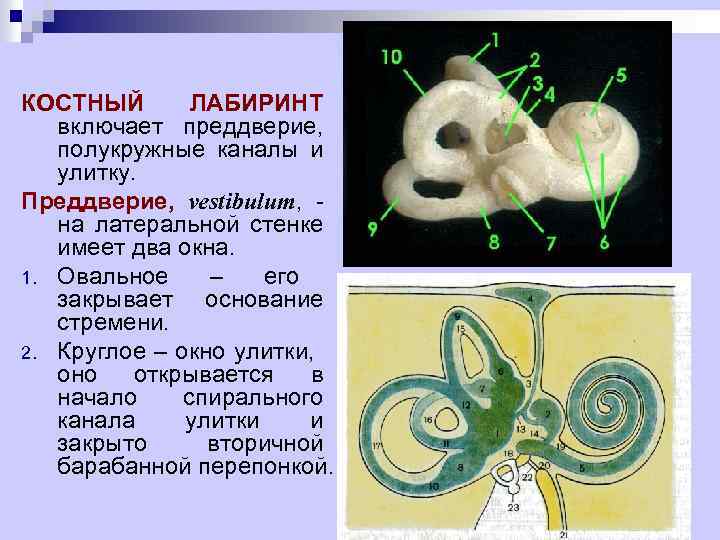

КОСТНЫЙ ЛАБИРИНТ включает преддверие, полукружные каналы и улитку. Преддверие, vestibulum, на латеральной стенке имеет два окна. 1. Овальное – его закрывает основание стремени. 2. Круглое – окно улитки, оно открывается в начало спирального канала улитки и закрыто вторичной барабанной перепонкой. 20

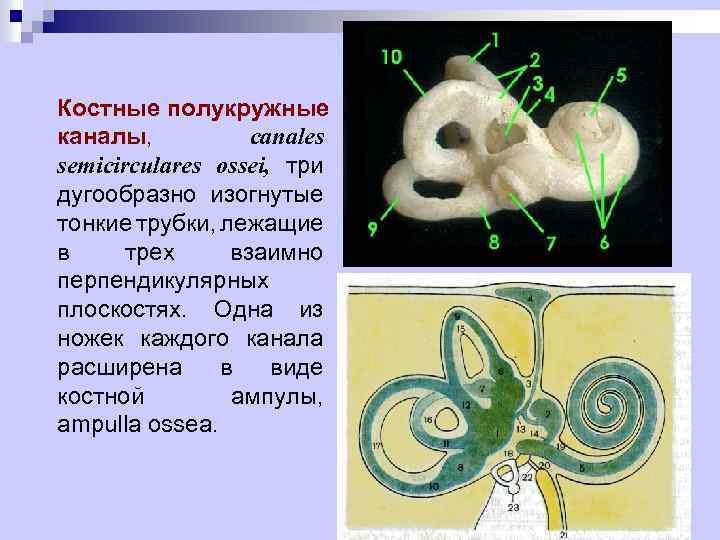

Костные полукружные каналы, canales semicirculares ossei, три дугообразно изогнутые тонкие трубки, лежащие в трех взаимно перпендикулярных плоскостях. Одна из ножек каждого канала расширена в виде костной ампулы, ampulla ossea. 21

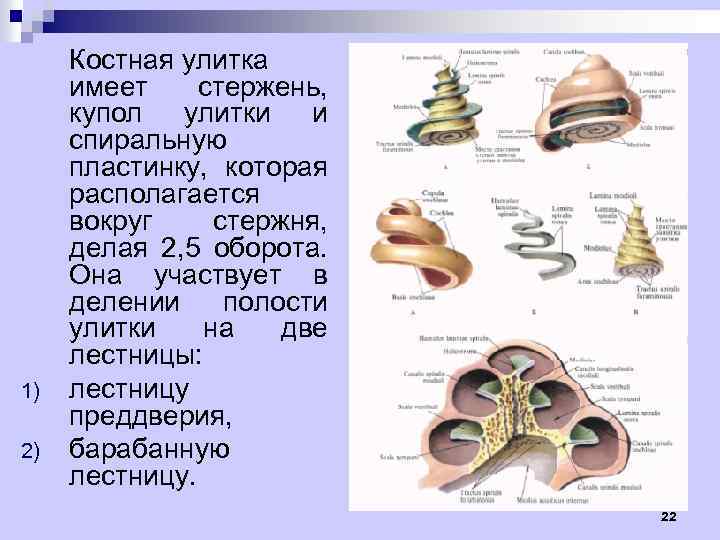

1) 2) Костная улитка имеет стержень, купол улитки и спиральную пластинку, которая располагается вокруг стержня, делая 2, 5 оборота. Она участвует в делении полости улитки на две лестницы: лестницу преддверия, барабанную лестницу. 22
Перепончатый лабиринт образует в преддверии эллиптический (utriculus)и сферический (sacculus) мешочки. В стенках этих мешочков находятся пятна (macula utriculi и macula sаcculi), в которых заложены рецепторы статического чувства. От обоих мешочков берет начало эндолимфатический проток, который выходит на заднюю поверхность пирамиды височной кости. 23
В полукружных каналах располагаются полукружные протоки перепончатого лабиринта. В их расширенных концах (ампулах) располагаются ампулярные гребешки, cristae ampullаres, где локализуются рецепторы, воспринимающие движения головы. 24

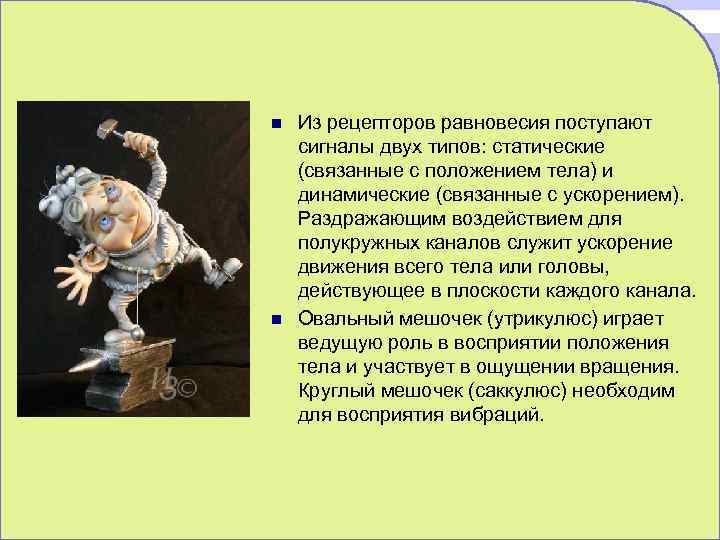

n n Из рецепторов равновесия поступают сигналы двух типов: статические (связанные с положением тела) и динамические (связанные с ускорением). Раздражающим воздействием для полукружных каналов служит ускорение движения всего тела или головы, действующее в плоскости каждого канала. Овальный мешочек (утрикулюс) играет ведущую роль в восприятии положения тела и участвует в ощущении вращения. Круглый мешочек (саккулюс) необходим для восприятия вибраций. 25

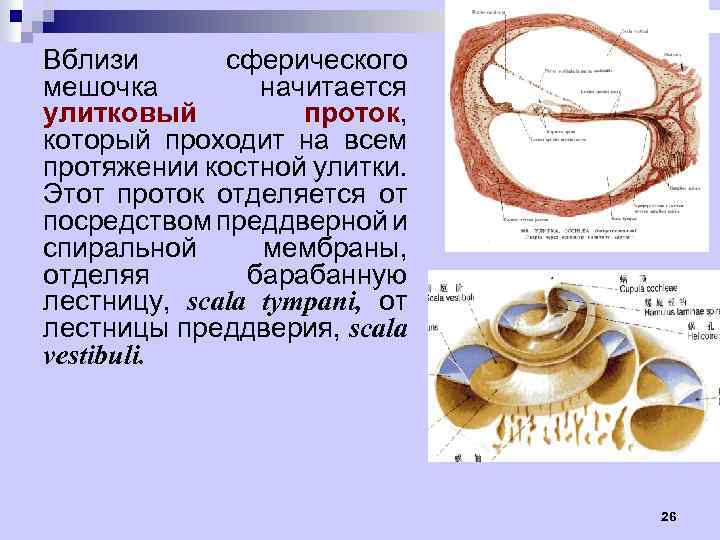

Вблизи сферического мешочка начитается улитковый проток, который проходит на всем протяжении костной улитки. Этот проток отделяется от посредством преддверной и спиральной мембраны, отделяя барабанную лестницу, scаla tympani, от лестницы преддверия, scаla vestibuli. 26
На спиральной мембране располагается кортиев орган (organum spirаle), в котором находятся слуховые воспринимающие клетки (волосковые сенсорные эпителиоциты), воспринимающие механические колебания и преобразующие их в нервный импульс. В основе organum spirаle лежит базилярная пластинка, lamina basilаris, которая содержит до 23 000 тонких коллагеновых струн, натянутых от края костной спиральной пластинки до противоположной стенки и выполняющих роль струн-резонаторов. 27

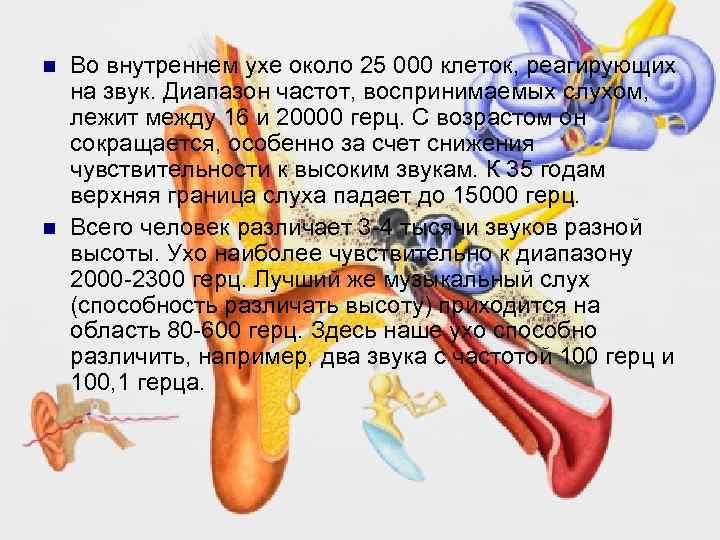

n n Во внутреннем ухе около 25 000 клеток, реагирующих на звук. Диапазон частот, воспринимаемых слухом, лежит между 16 и 20000 герц. С возрастом он сокращается, особенно за счет снижения чувствительности к высоким звукам. К 35 годам верхняя граница слуха падает до 15000 герц. Всего человек различает 3 -4 тысячи звуков разной высоты. Ухо наиболее чувствительно к диапазону 2000 -2300 герц. Лучший же музыкальный слух (способность различать высоту) приходится на область 80 -600 герц. Здесь наше ухо способно различить, например, два звука с частотой 100 герц и 100, 1 герца. 28

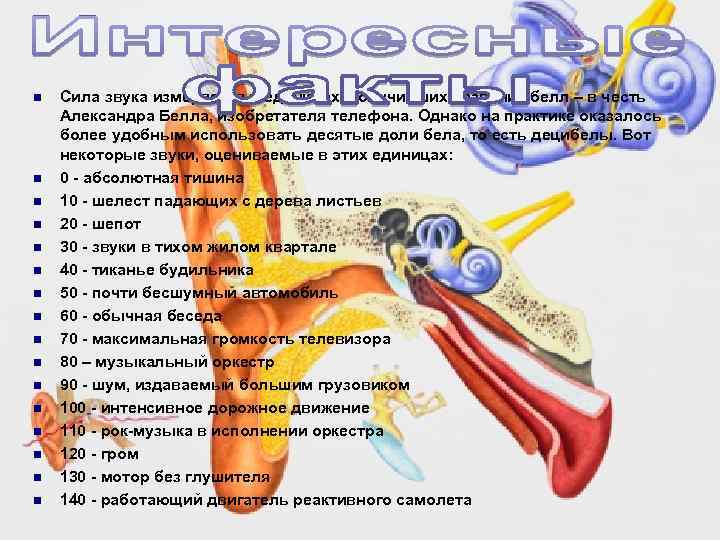

n n n n Сила звука измеряется в единицах, получивших название белл – в честь Александра Белла, изобретателя телефона. Однако на практике оказалось более удобным использовать десятые доли бела, то есть децибелы. Вот некоторые звуки, оцениваемые в этих единицах: 0 - абсолютная тишина 10 - шелест падающих с дерева листьев 20 - шепот 30 - звуки в тихом жилом квартале 40 - тиканье будильника 50 - почти бесшумный автомобиль 60 - обычная беседа 70 - максимальная громкость телевизора 80 – музыкальный оркестр 90 - шум, издаваемый большим грузовиком 100 - интенсивное дорожное движение 110 - рок-музыка в исполнении оркестра 120 - гром 130 - мотор без глушителя 140 - работающий двигатель реактивного самолета 29

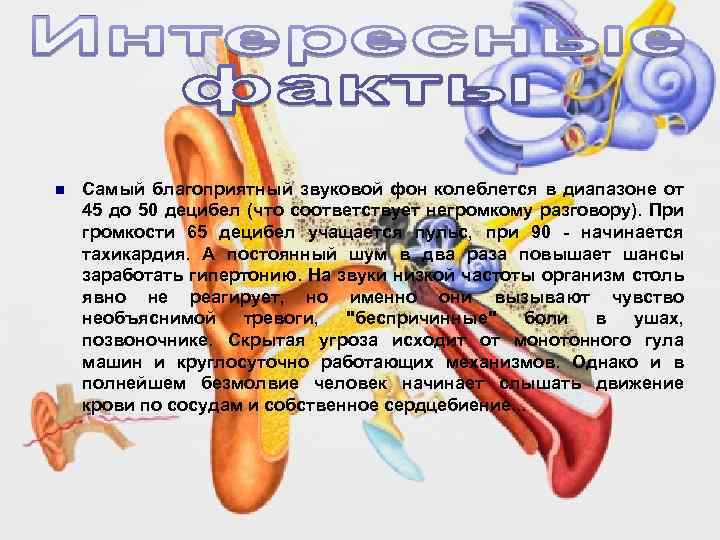

n Самый благоприятный звуковой фон колеблется в диапазоне от 45 до 50 децибел (что соответствует негромкому разговору). При громкости 65 децибел учащается пульс, при 90 - начинается тахикардия. А постоянный шум в два раза повышает шансы заработать гипертонию. На звуки низкой частоты организм столь явно не реагирует, но именно они вызывают чувство необъяснимой тревоги, "беспричинные" боли в ушах, позвоночнике. Скрытая угроза исходит от монотонного гула машин и круглосуточно работающих механизмов. Однако и в полнейшем безмолвие человек начинает слышать движение крови по сосудам и собственное сердцебиение. . . 30
31

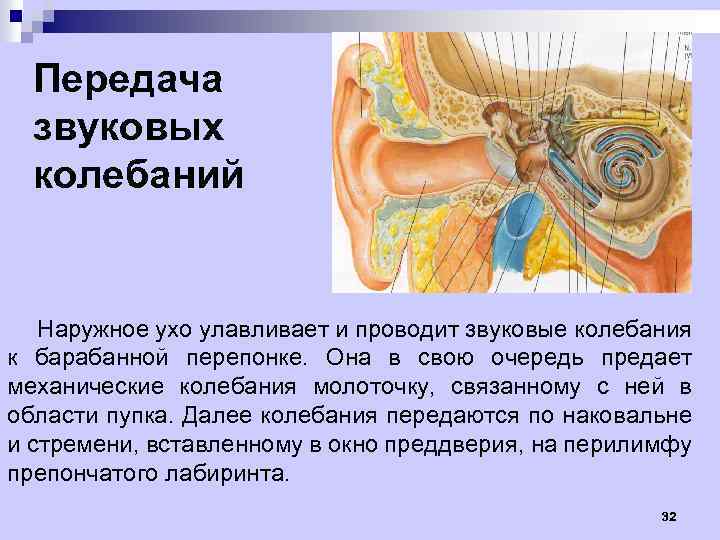

Передача звуковых колебаний Наружное ухо улавливает и проводит звуковые колебания к барабанной перепонке. Она в свою очередь предает механические колебания молоточку, связанному с ней в области пупка. Далее колебания передаются по наковальне и стремени, вставленному в окно преддверия, на перилимфу препончатого лабиринта. 32
Передача звуковых колебаний В лестнице преддверия эти колебания распространяются в сторону купола улитки, а затем через отверстие улитки (helicotrema) — на перилимфу в барабанной лестнице, закрытой вторичной барабанной перепонкой. Благодаря эластичности этой перепонки практически несжимаемая жидкость — перилимфа — приходит в движение. 33
Звуковые колебания перилимфы в барабанной лестнице передаются базилярной пластинке, на которой расположен кортиев орган, и эндолимфе в улитковом протоке, их колебания приводят в действие звуковоспринимающий аппарат, рецепторные клетки которого трансформируют механические движения в нервный импульс. 34

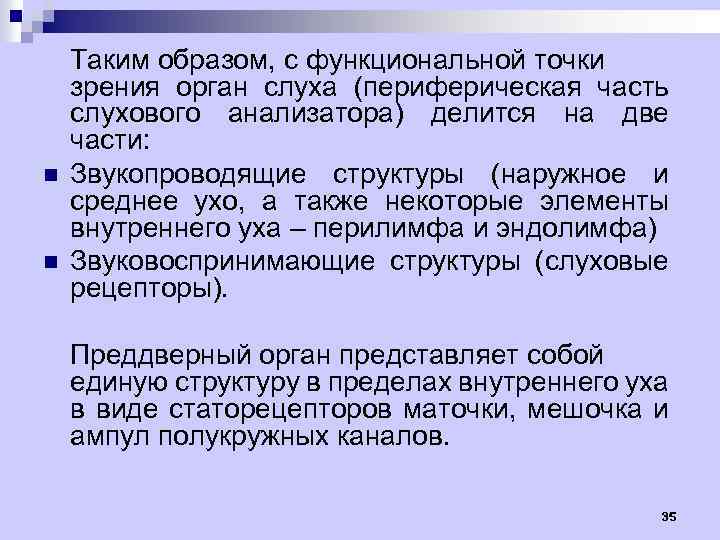

n n Таким образом, с функциональной точки зрения орган слуха (периферическая часть слухового анализатора) делится на две части: Звукопроводящие структуры (наружное и среднее ухо, а также некоторые элементы внутреннего уха – перилимфа и эндолимфа) Звуковоспринимающие структуры (слуховые рецепторы). Преддверный орган представляет собой единую структуру в пределах внутреннего уха в виде статорецепторов маточки, мешочка и ампул полукружных каналов. 35

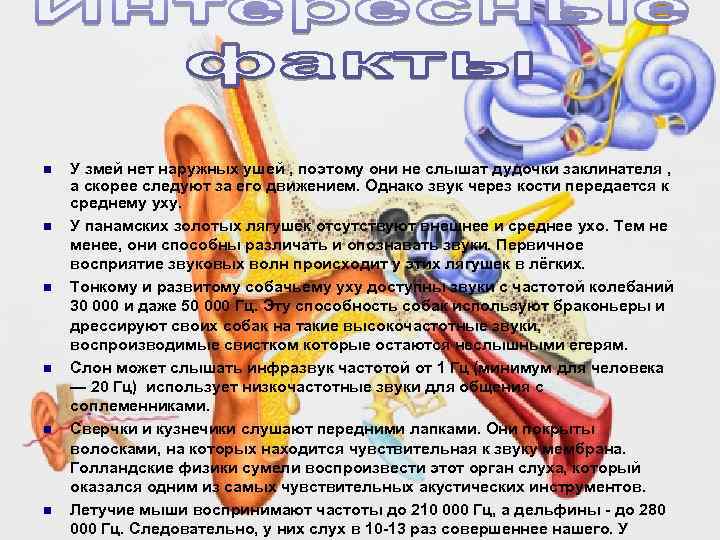

n n n У змей нет наружных ушей , поэтому они не слышат дудочки заклинателя , а скорее следуют за его движением. Однако звук через кости передается к среднему уху. У панамских золотых лягушек отсутствуют внешнее и среднее ухо. Тем не менее, они способны различать и опознавать звуки. Первичное восприятие звуковых волн происходит у этих лягушек в лёгких. Тонкому и развитому собачьему уху доступны звуки с частотой колебаний 30 000 и даже 50 000 Гц. Эту способность собак используют браконьеры и дрессируют своих собак на такие высокочастотные звуки, воспроизводимые свистком которые остаются неслышными егерям. Слон может слышать инфразвук частотой от 1 Гц (минимум для человека — 20 Гц) использует низкочастотные звуки для общения с соплеменниками. Сверчки и кузнечики слушают передними лапками. Они покрыты волосками, на которых находится чувствительная к звуку мембрана. Голландские физики сумели воспроизвести этот орган слуха, который оказался одним из самых чувствительных акустических инструментов. Летучие мыши воспринимают частоты до 210 000 Гц, а дельфины - до 280 36 000 Гц. Следовательно, у них слух в 10 -13 раз совершеннее нашего. У

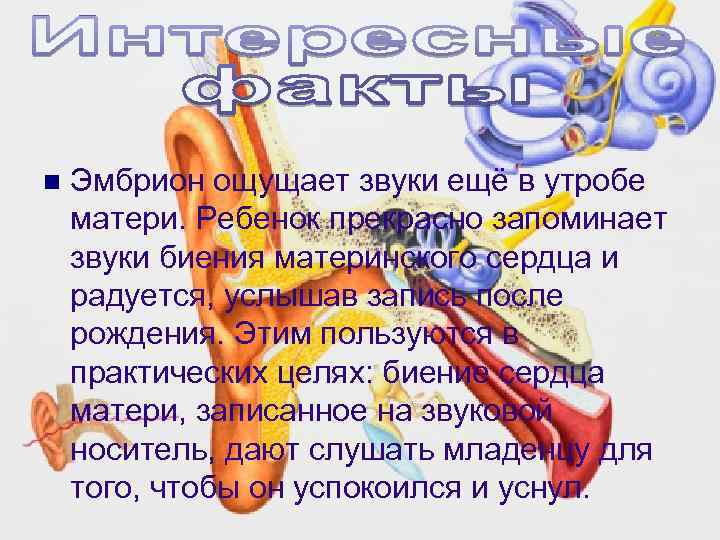

n Эмбрион ощущает звуки ещё в утробе матери. Ребенок прекрасно запоминает звуки биения материнского сердца и радуется, услышав запись после рождения. Этим пользуются в практических целях: биение сердца матери, записанное на звуковой носитель, дают слушать младенцу для того, чтобы он успокоился и уснул. 37
Средства защиты слуха Наушники противошумные Беруши Неопреновая повязка на голову для защиты ушей О неблагоприятном воздействии шума на живые организмы было известно еще задолго до возникновения таких наук, как акустика и аудиология. На Руси, когда стерлядь входила в малые реки на нерест, церкви не звонили в колокола. 38
