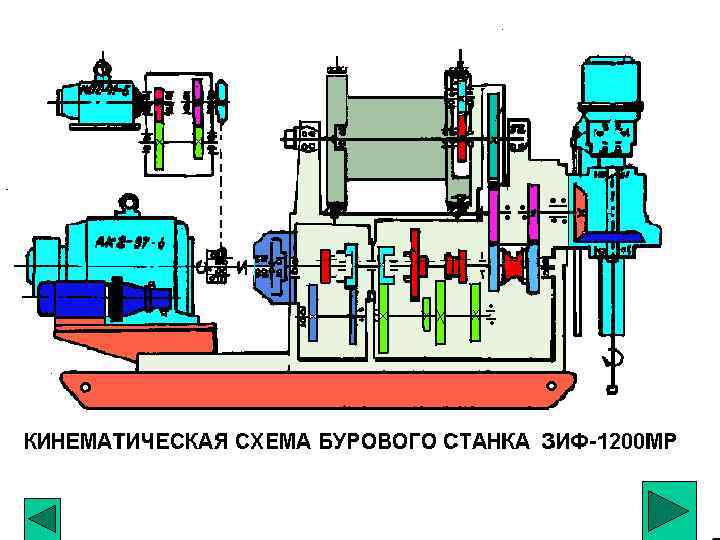

Глубина бурения - 1200 м при d = 93 мм 9 - 2000 м при d = 59 мм Начальный диаметр скважины, мм - 250 Угол наклона скважин, град - 90 - 80 Частота вращения шпинделя, об/мин - 75, 136, 231, 288, 366, 414, 516, 600 Грузоподъёмность станка, к. Гс - 4500 Скорость навивки каната на барабан, м/с - 0, 67; 1, 22; 2, 09; 2, 61; 3, 03; 3, 75; 4, 66; 5, 24 Максимальное усилие подачи вверх, к. Гс -15000 Максимальное усилие подачи вниз, к. Гс -12500 Внутренний диаметр шпинделя, мм - 73 Мощность электродвигателя, к. Вт -55 Масса станка с электродвигателем, кг -5200

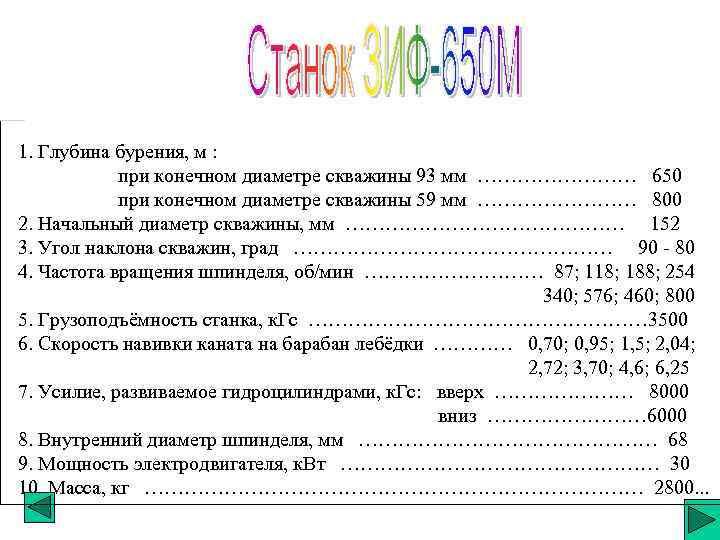

1. Глубина бурения, м : при конечном диаметре скважины 93 мм ………… 650 при конечном диаметре скважины 59 мм ………… 800 2. Начальный диаметр скважины, мм ………………… 152 3. Угол наклона скважин, град …………………… 90 - 80 4. Частота вращения шпинделя, об/мин …………… 87; 118; 188; 254 340; 576; 460; 800 5. Грузоподъёмность станка, к. Гс ……………………… 3500 6. Скорость навивки каната на барабан лебёдки ………… 0, 70; 0, 95; 1, 5; 2, 04; 2, 72; 3, 70; 4, 6; 6, 25 7. Усилие, развиваемое гидроцилиндрами, к. Гс: вверх ………………… 8000 вниз ………… 6000 8. Внутренний диаметр шпинделя, мм …………………… 68 9. Мощность электродвигателя, к. Вт …………………… 30 10. Масса, кг ………………………………… 2800. . .

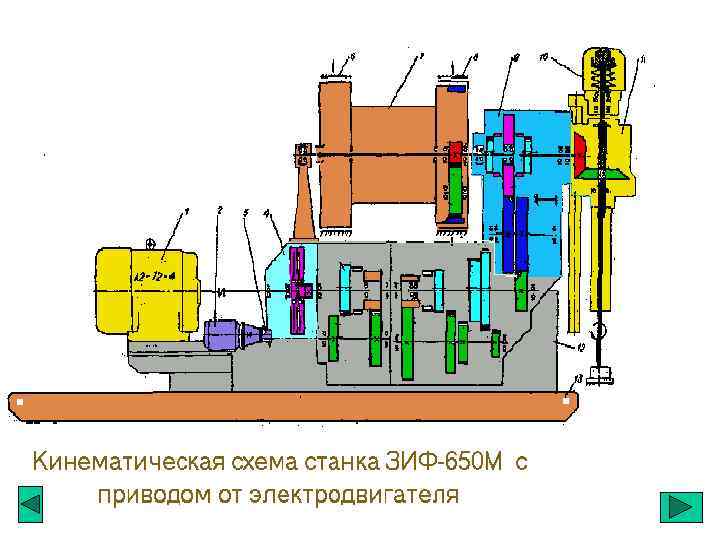

Кинематическая схема станка ЗИФ-650 М
2

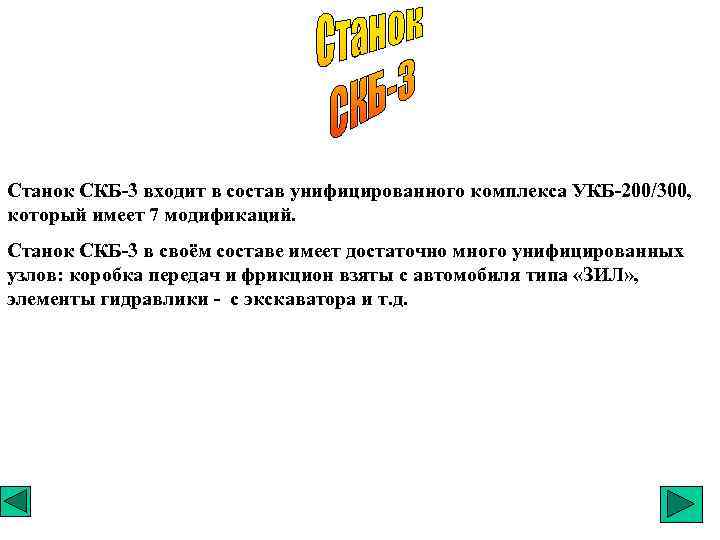

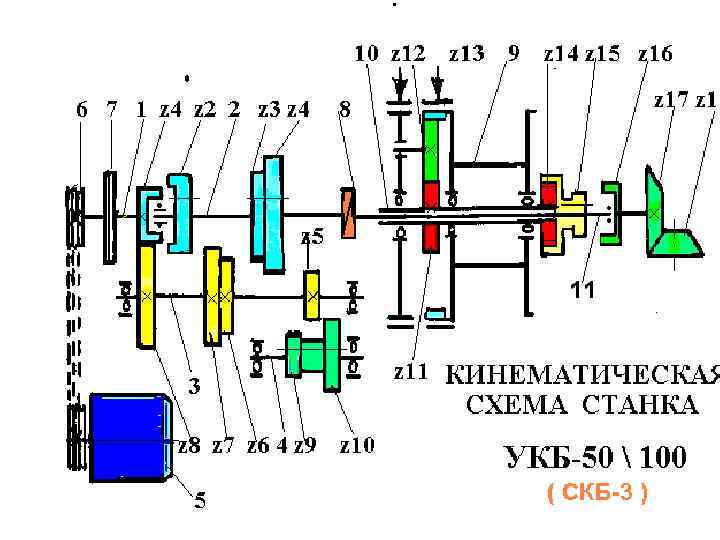

Станок СКБ-3 входит в состав унифицированного комплекса УКБ-200/300, который имеет 7 модификаций. Станок СКБ-3 в своём составе имеет достаточно много унифицированных узлов: коробка передач и фрикцион взяты с автомобиля типа «ЗИЛ» , элементы гидравлики - с экскаватора и т. д.

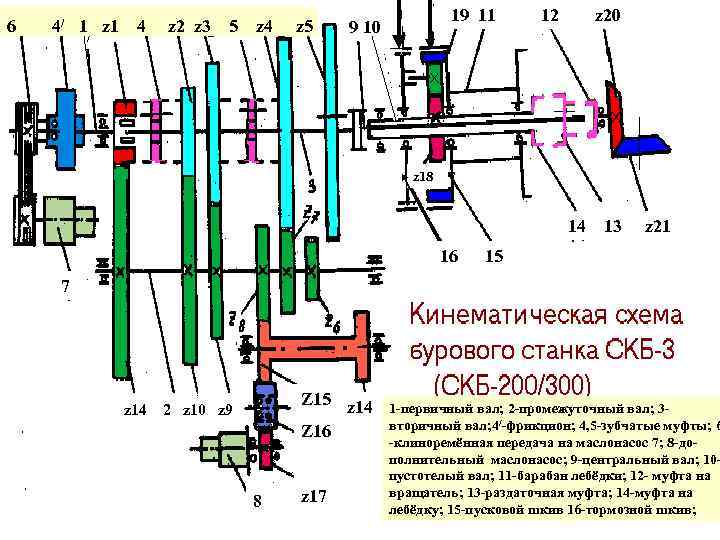

6 4/ 1 z 1 4/ 4 z 2 z 3 5 z 4 z 5 19 11 9 109 12 z 20 z 18 14 16 13 z 21 15 7 z 14 Z 15 z 14 Z 16 2 z 10 z 9 8 8 z 17 1 -первичный вал; 2 -промежуточный вал; 3 вторичный вал; 4/-фрикцион; 4, 5 -зубчатые муфты; 6 -клиноремённая передача на маслонасос 7; 8 -дополнительный маслонасос; 9 -центральный вал; 10 пустотелый вал; 11 -барабан лебёдки; 12 - муфта на вращатель; 13 -раздаточная муфта; 14 -муфта на лебёдку; 15 -пусковой шкив 16 -тормозной шкив;

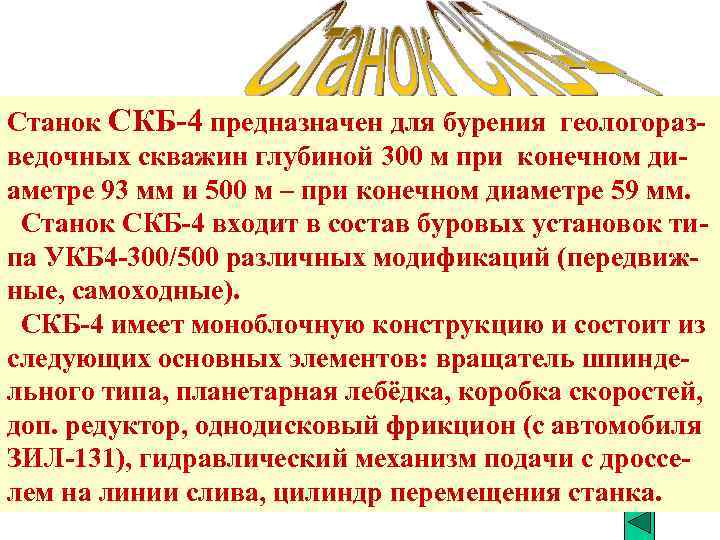

Станок СКБ-4 предназначен для бурения геологоразведочных скважин глубиной 300 м при конечном диаметре 93 мм и 500 м – при конечном диаметре 59 мм. Станок СКБ-4 входит в состав буровых установок типа УКБ 4 -300/500 различных модификаций (передвижные, самоходные). СКБ-4 имеет моноблочную конструкцию и состоит из следующих основных элементов: вращатель шпиндельного типа, планетарная лебёдка, коробка скоростей, доп. редуктор, однодисковый фрикцион (с автомобиля ЗИЛ-131), гидравлический механизм подачи с дросселем на линии слива, цилиндр перемещения станка.
1 -первичный вал; 2 -промежуточный вал; 3 -вторичный вал; 4, 5 -зубчатые муфты; 6 -фрикцион; 7, 8 -зажимные гидравлические патроны; 9 -тормозной шкив; 10 -пусковой шкив; 11 -барабан лебёдки

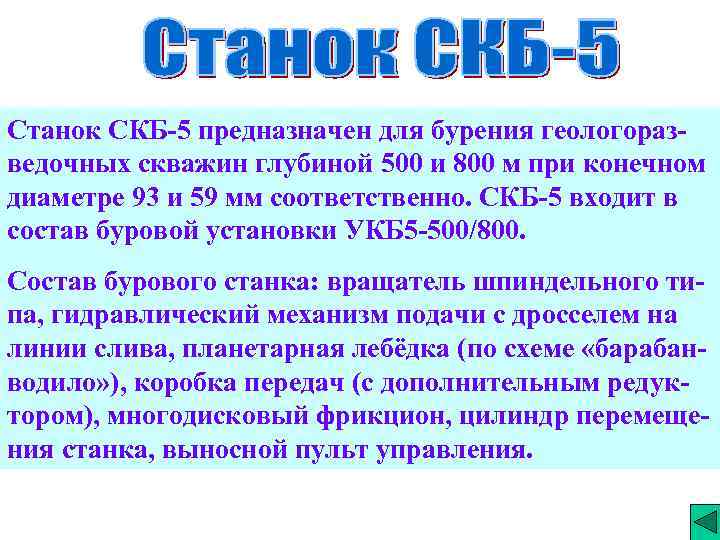

Станок СКБ-5 предназначен для бурения геологоразведочных скважин глубиной 500 и 800 м при конечном диаметре 93 и 59 мм соответственно. СКБ-5 входит в состав буровой установки УКБ 5 -500/800. Состав бурового станка: вращатель шпиндельного типа, гидравлический механизм подачи с дросселем на линии слива, планетарная лебёдка (по схеме «барабанводило» ), коробка передач (с дополнительным редуктором), многодисковый фрикцион, цилиндр перемещения станка, выносной пульт управления.

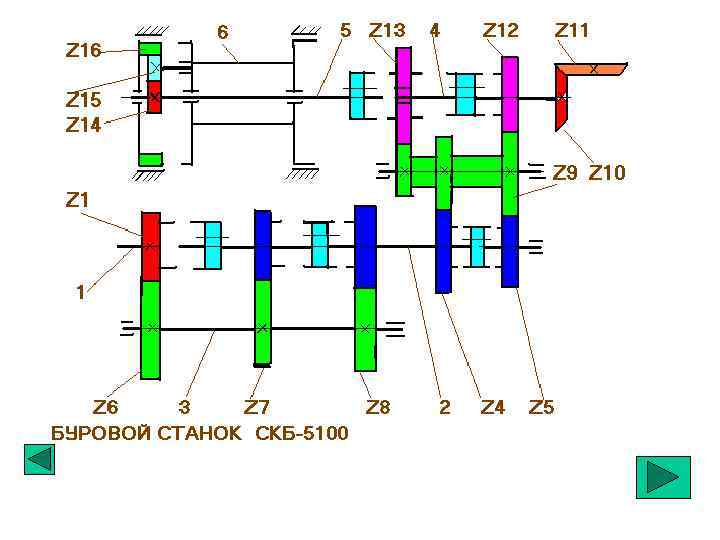

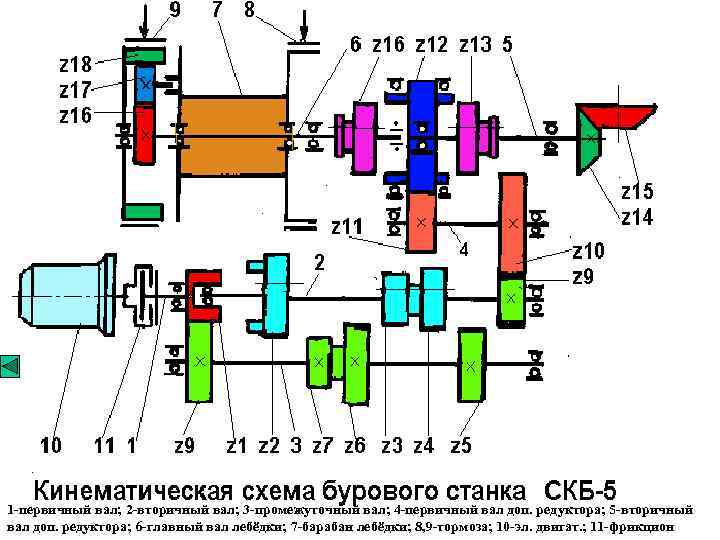

1 -первичный вал; 2 -вторичный вал; 3 -промежуточный вал; 4 -первичный вал доп. редуктора; 5 -вторичный вал доп. редуктора; 6 -главный вал лебёдки; 7 -барабан лебёдки; 8, 9 -тормоза; 10 -эл. двигат. ; 11 -фрикцион
КИНЕМАТИЧЕСКАЯ СХЕМА СТАНКА СКБ-5

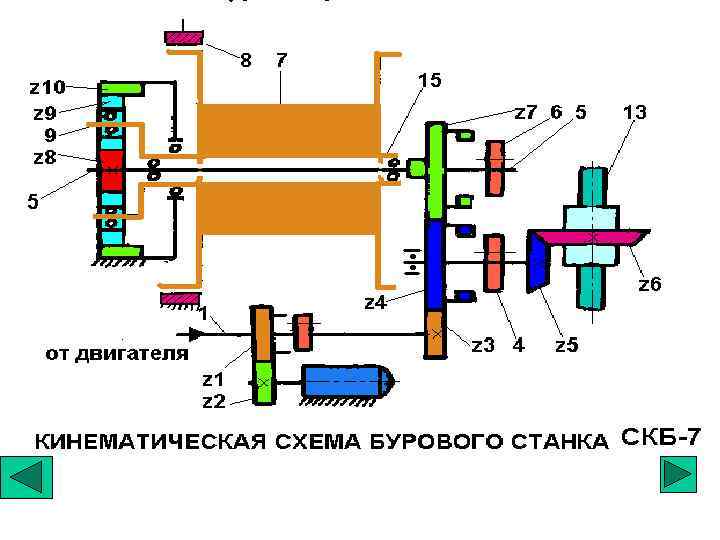

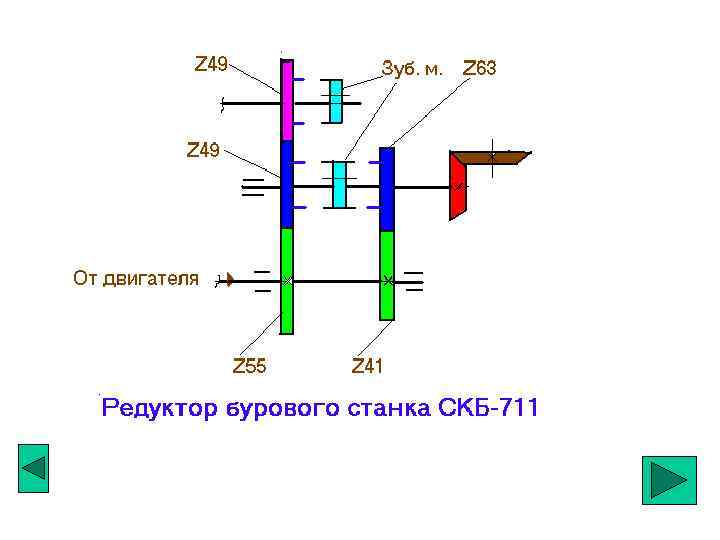

Предназначен для комплектования буровой установки УКБ-7 -1200/2000 Станок имеет плавно регулируемый реверсивный электропривод постоянного тока 1. Глубина бурения, м……………………… 1200 / 2000 2. Начальный диаметр скважины, мм ………………. . 250 3. Угол наклона скважин, град ……………………. 90 - 80 4. Частота вращения шпинделя, об/мин ……………. . … 6 - 1400 5. Грузоподъёмность лебёдки, к. Гс ………………… 5000 6. Скорость навивки каната на барабан лебёдки, м/с ………. . . 0 - 8 7. Усилие подачи, к. Гс: вверх ………………… вниз …………………. 8. Масса без двигателя …………………. 15000 12000 3300

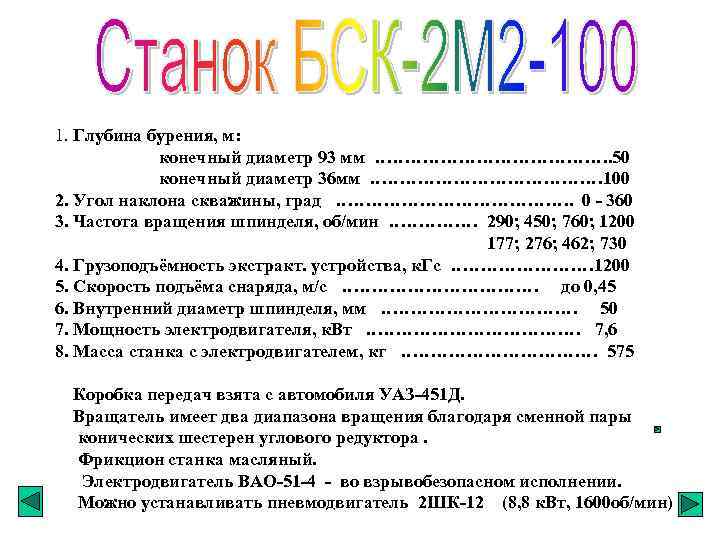

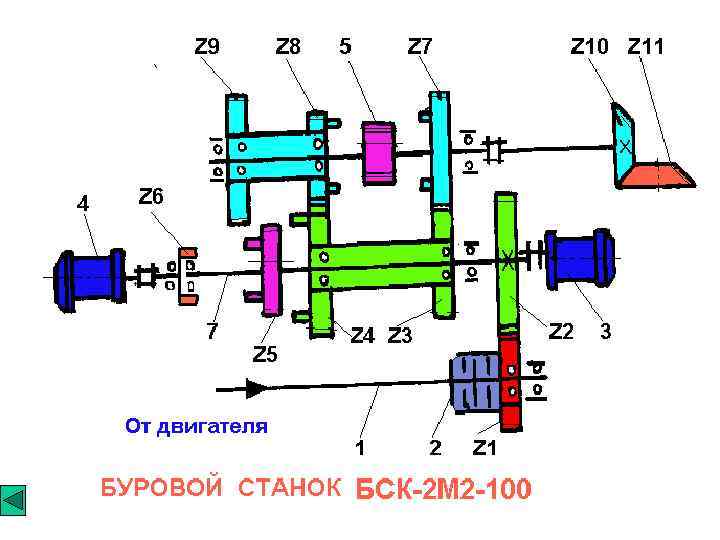

1. Глубина бурения, м: конечный диаметр 93 мм …………………. 50 конечный диаметр 36 мм ………………… 100 2. Угол наклона скважины, град …………………. 0 - 360 3. Частота вращения шпинделя, об/мин …………… 290; 450; 760; 1200 177; 276; 462; 730 4. Грузоподъёмность экстракт. устройства, к. Гс ………… 1200 5. Скорость подъёма снаряда, м/с ……………… до 0, 45 6. Внутренний диаметр шпинделя, мм ……………… 50 7. Мощность электродвигателя, к. Вт ……………… 7, 6 8. Масса станка с электродвигателем, кг ……………… 575 Коробка передач взята с автомобиля УАЗ-451 Д. Вращатель имеет два диапазона вращения благодаря сменной пары конических шестерен углового редуктора. Фрикцион станка масляный. Электродвигатель ВАО-51 -4 - во взрывобезопасном исполнении. Можно устанавливать пневмодвигатель 2 ШК-12 (8, 8 к. Вт, 1600 об/мин)
