Проектирование высокоскоростной сети передачи данных по технологии Mobile WIMAX на базе AO “Казахстанские Телекоммуникаций” «Katelco»

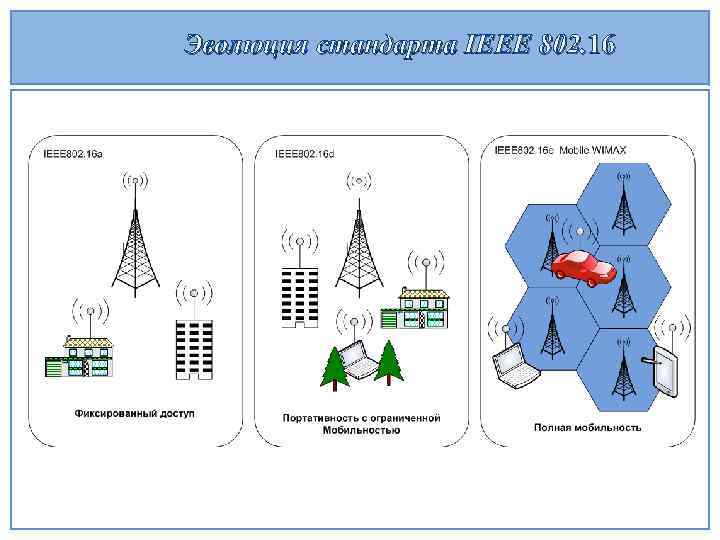

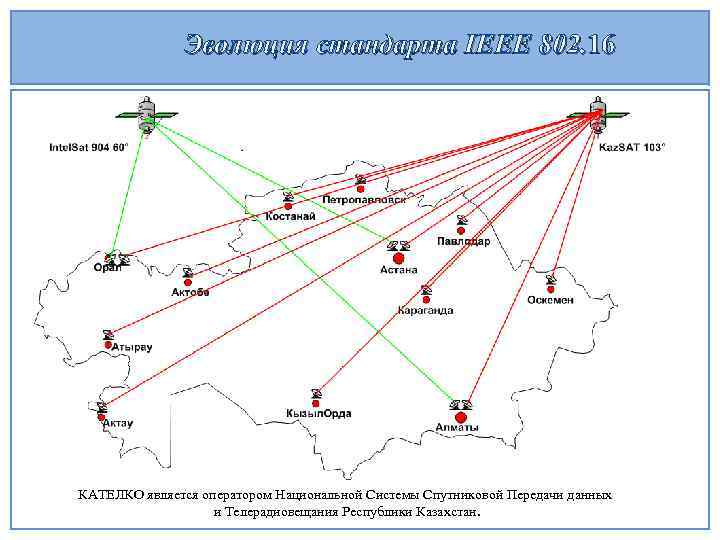

Эволюция стандарта IEEE 802. 16 я КАТЕЛКО является оператором Национальной Системы Спутниковой Передачи данных и Телерадиовещания Республики Казахстан.

Эволюция стандарта IEEE 802. 16 я

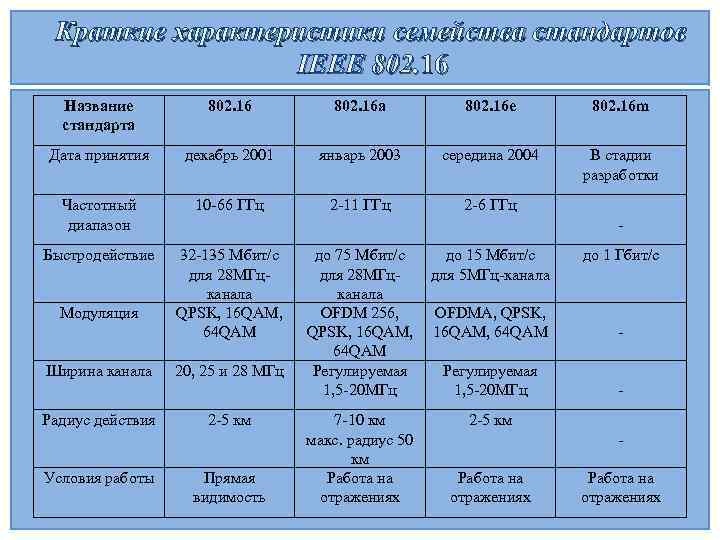

Краткие характеристики семейства стандартов IEEE 802. 16 Название стандарта 802. 16 a 802. 16 e 802. 16 m Дата принятия декабрь 2001 январь 2003 середина 2004 В стадии разработки Частотный диапазон 10 66 ГГц 2 11 ГГц 2 6 ГГц Быстродействие 32 135 Мбит/с для 28 МГц канала QPSK, 16 QAM, 64 QAM Модуляция Ширина канала Радиус действия Условия работы 20, 25 и 28 МГц 2 5 км Прямая видимость до 75 Мбит/с для 28 МГц канала OFDM 256, QPSK, 16 QAM, 64 QAM Регулируемая 1, 5 20 МГц до 15 Мбит/с для 5 МГц канала 7 10 км макс. радиус 50 км Работа на отражениях до 1 Гбит/с 2 5 км OFDMА, QPSK, 16 QAM, 64 QAM Регулируемая 1, 5 20 МГц Работа на отражениях

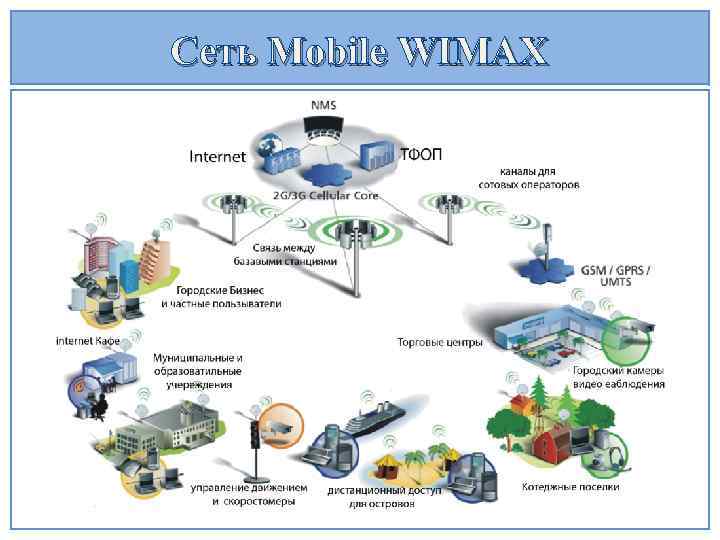

Сеть Mobile WIMAX

Формулу дальность беспроводной радио связи: Где: FSL (Free Space Loss) потери в свободном пространстве SOM(System Operating Margin) запас в энергетике радиосвязи (д. Б). =10 д. Б. Считается, что 10 децибельный запас по усилению достаточен для инженерного расчета. мощность передатчика; коэффициент усиления передающей антенны; коэффициент усиления приемной антенны; реальная чувствительность приемника; потери сигнала в коаксиальном кабеле и разъемах передающего тракта; потери сигнала в коаксиальном кабеле и разъемах приемного тракта. Расчет радиолиний для 4 Мбит/с: 71+26+20 -(-94)--0 -0=211

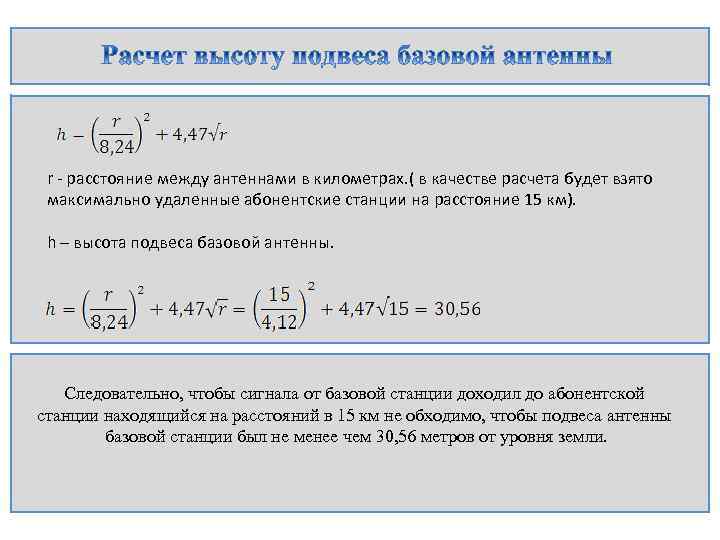

r - расстояние между антеннами в километрах. ( в качестве расчета будет взято максимально удаленные абонентские станции на расстояние 15 км). h – высота подвеса базовой антенны. Следовательно, чтобы сигнала от базовой станции доходил до абонентской станции находящийся на расстояний в 15 км не обходимо, чтобы подвеса антенны базовой станции был не менее чем 30, 56 метров от уровня земли.

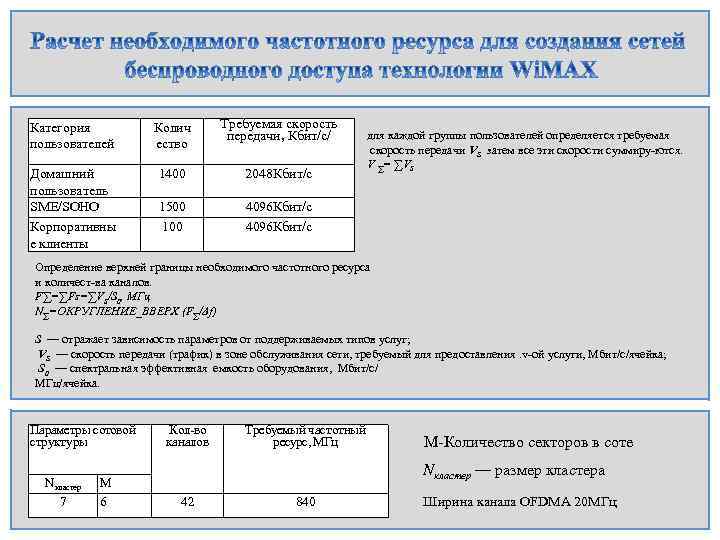

Категория пользователей Колич ество Требуемая скорость передачи, Кбит/с/ Домашний пользователь SME/SOHO Корпоративны е клиенты 1400 2048 Кбит/с 1500 100 4096 Кбит/с для каждой группы пользователей определяется требуемая скорость передачи VS затем все эти скорости суммиру ются. V ∑= ∑VS Определение верхней границы необходимого частотного ресурса и количест ва каналов. F∑=∑Fs=∑VS/S 0, МГц N∑=ОКРУГЛЕНИЕ_ВВЕРХ (F∑/Δf) S — отражает зависимость параметров от поддерживаемых типов услуг; VS — скорость передачи (трафик) в зоне обслуживания сети, требуемый для предоставления. v ой услуги, Мбит/с/ячейка; S 0 — спектральная эффективная емкость оборудования, Мбит/с/ МГц/ячейка. Параметры сотовой структуры Nкластер 7 M 6 Кол во каналов Требуемый частотный ресурс, МГц М Количество секторов в соте Nкластер — размер кластера 42 840 Ширина канала OFDMA 20 МГц

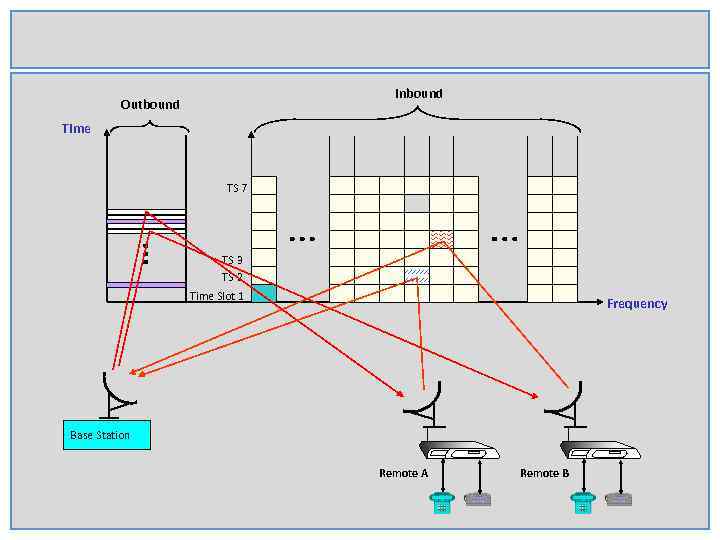

Inbound Outbound Time TS 7 TS 3 TS 2 Time Slot 1 Frequency Base Station Remote A Remote B

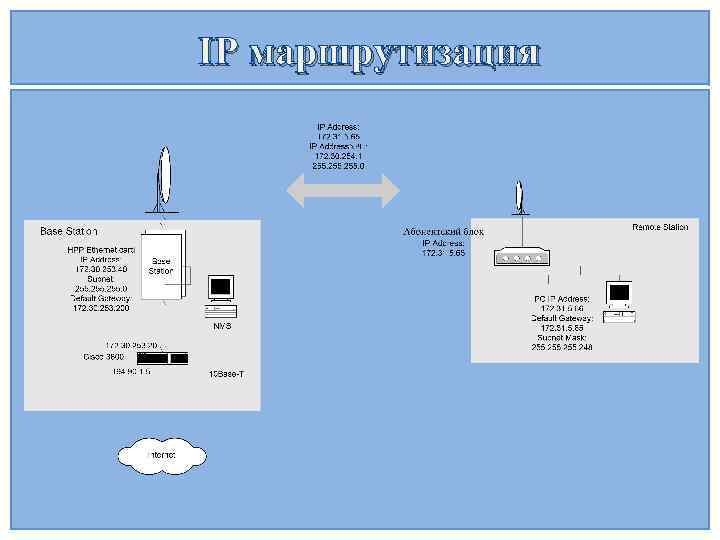

IP маршрутизация

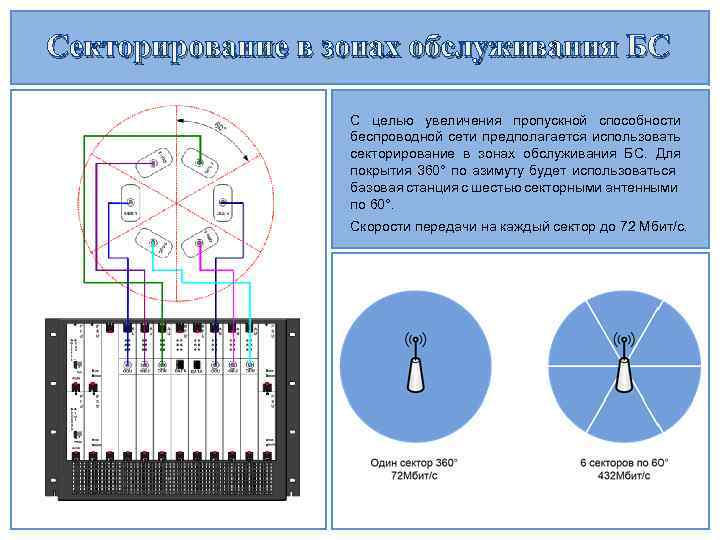

Секторирование в зонах обслуживания БС С целью увеличения пропускной способности беспроводной сети предполагается использовать секторирование в зонах обслуживания БС. Для покрытия 360° по азимуту будет использоваться базовая станция с шестью секторными антенными по 60°. Скорости передачи на каждый сектор до 72 Мбит/с.

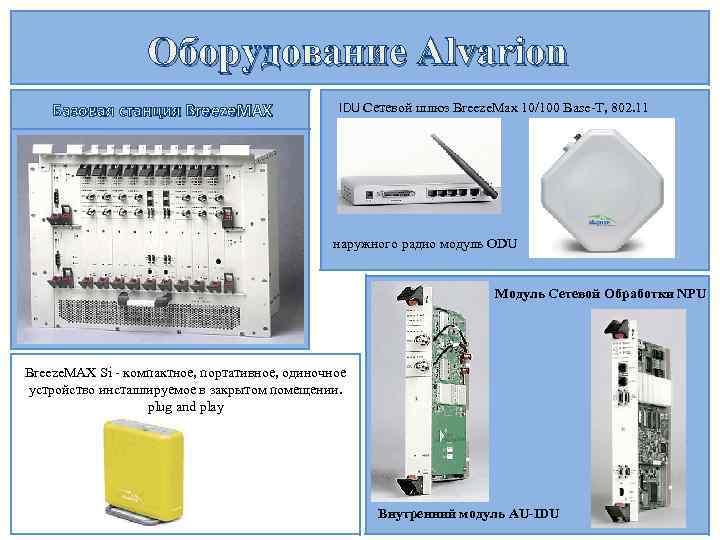

Оборудование Alvarion Базовая станция Breeze. MAX IDU Сетевой шлюз Breeze. Max 10/100 Base T, 802. 11 наружного радио модуль ODU Модуль Сетевой Обработки NPU Breeze. MAX Si компактное, портативное, одиночное устройство инсталлируемое в закрытом помещении. plug and play Внутренний модуль AU-IDU
