Энгельcский технологический институт (филиал) ФГБОУ ВПО «Саратовский государственный технический университет имени Гагарина Ю. А. » Изучение особенности формирования КЭП на основе Cr из малотоксичного электролита Выполнил студент: Шаповалов Д. В. Научный руководитель: к. т. н. , доцент Целуйкина Г. В. Энгельс, 2013 г.

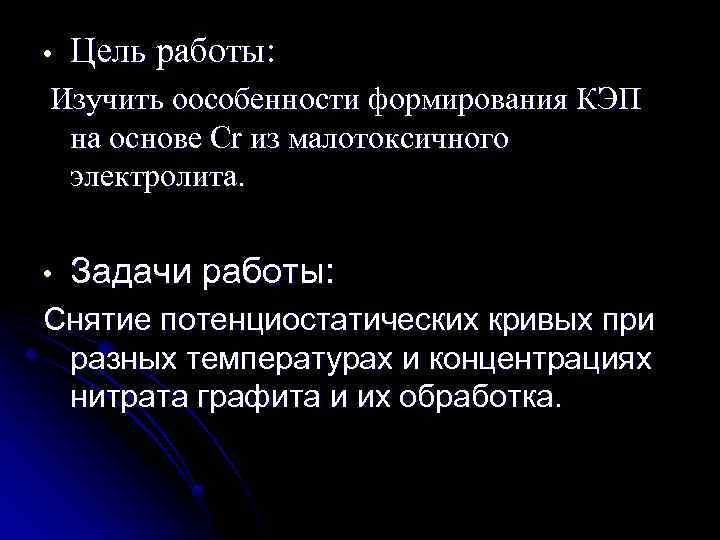

• Цель работы: Изучить оособенности формирования КЭП на основе Cr из малотоксичного электролита. • Задачи работы: Снятие потенциостатических кривых при разных температурах и концентрациях нитрата графита и их обработка.

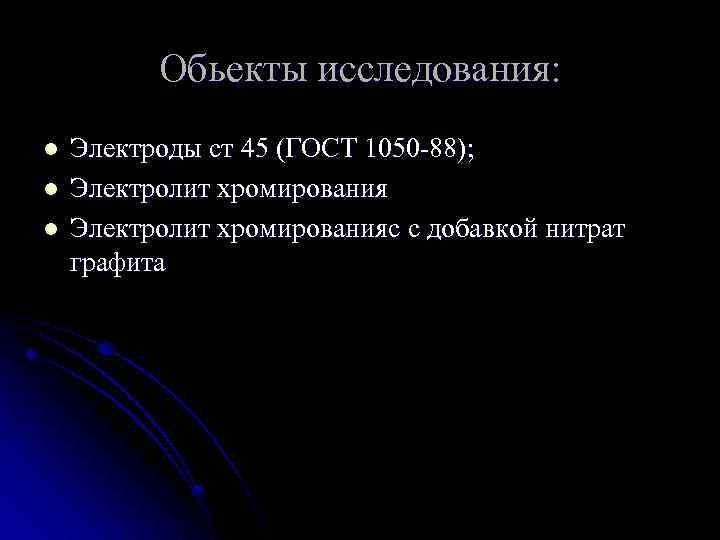

Обьекты исследования: l l l Электроды ст 45 (ГОСТ 1050 -88); Электролит хромированияс с добавкой нитрат графита

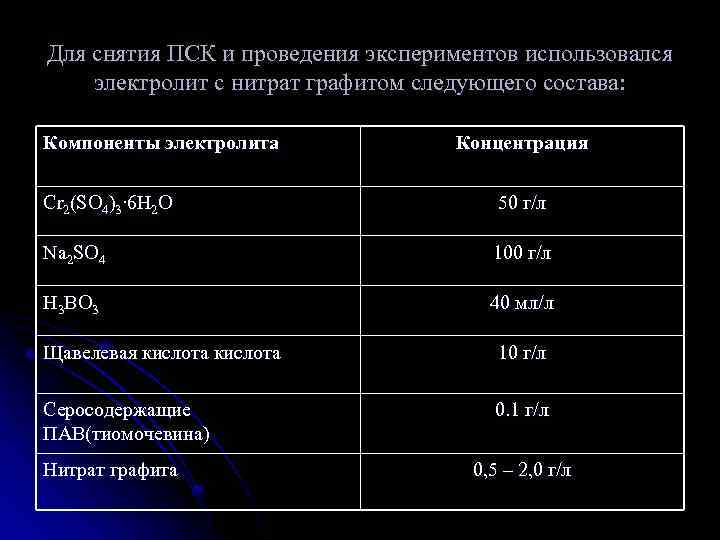

Для снятия ПСК и проведения экспериментов использовался электролит с нитрат графитом следующего состава: Компоненты электролита Концентрация Cr 2(SO 4)3∙ 6 H 2 O 50 г/л Na 2 SO 4 100 г/л H 3 BO 3 40 мл/л Щавелевая кислота 10 г/л Серосодержащие ПАВ(тиомочевина) 0. 1 г/л Нитрат графита 0, 5 – 2, 0 г/л
Потенциостатические i, t – кривые осаждения КЭП Cr(III) – НГ при различных потенциалах поляризации En, B: -0, 70 и до -1, 1 при t= 40°C, Cнг=1. 0 ПСК. Cr(III) при t = 40°C c Н. Г. 0. 05 0. 045 E=-0, 70 В 0. 04 E=-0, 75 В i, А/см² 0. 035 E=-0, 80 В 0. 03 E=-0, 85 В 0. 025 E=-0, 90 В 0. 02 E=-0, 95 В 0. 015 E=-1, 0 В 0. 01 E=-1, 05 В 0. 005 E=-1, 10 В 0 0 5 10 15 t, c 20 25
Потенциостатические i, t – кривые осаждения КЭП Cr(III) – НГ при различных температурах, °C: 1 – 20; 2 – 30; 3 – 40; 4 – 50 и потенциале поляризации En = - 1, 0 B 0. 035 1 0. 03 3 i, м. А/см² 0. 025 0. 02 0. 015 0. 01 0. 005 0 0 1 2 3 4 t, c 5 6 7
Потенциостатические i, t – кривые осаждения КЭП Cr(III) – НГ при различной концентрации в суспензии НГ, Ул: 1 – 0, 5; 2 - 1, 0; 3 – 1, 5; 4 – 20 при En=-1, 0 B и t=40 °C 0. 035 0. 03 E=-1, 0 В 2 0. 025 i, м. А/см² 4 0. 02 0. 015 0. 01 0. 005 0 0 0. 5 1 1. 5 2 2. 5 3 t, c 3. 5 4 4. 5 5 5. 5 6
Выводы l l l Таким образом показано, что процесс формирования КЭП протикает при более высоких плотностях тока по сравнению с процессом хромового покрытия. Установлено, что процесс формирования КЭП и хромового покрытия протикает через образования двумерных зародышей. Определено, что с увеличением концентрации нитрата графита в суспензии, процесс формирования КЭП протикает с большими скоростями.
Спасибо за внимание
