Energy flow modeling with the VIP+ software calculation of building energy balance / Моделирование энергопотребления зданий в программе VIP+ Polina Fomitšova / Полина Фомичёва Energy Saving Bureau / Бюро Энергосбережения www. energiaaudit. ee

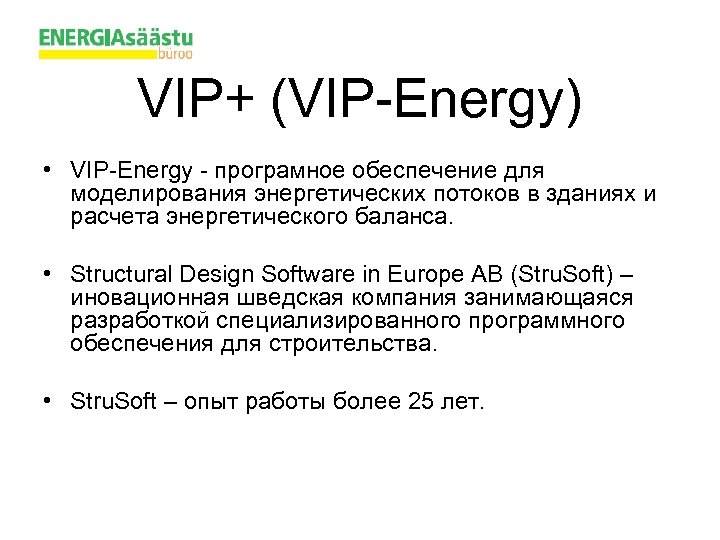

VIP+ (VIP-Energy) • VIP-Energy - програмное обеспечение для моделирования энергетических потоков в зданиях и расчета энергетического баланса. • Structural Design Software in Europe AB (Stru. Soft) – иновационная шведская компания занимающаяся разработкой специализированного программного обеспечения для строительства. • Stru. Soft – опыт работы более 25 лет.

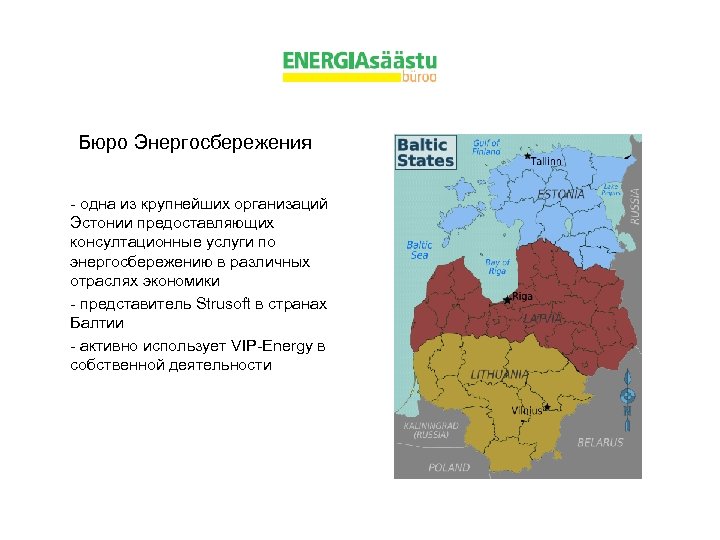

Бюро Энергосбережения - одна из крупнейших организаций Эстонии предоставляющих консултационные услуги по энергосбережению в различных отраслях экономики - представитель Strusoft в странах Балтии - активно использует VIP-Energy в собственной деятельности

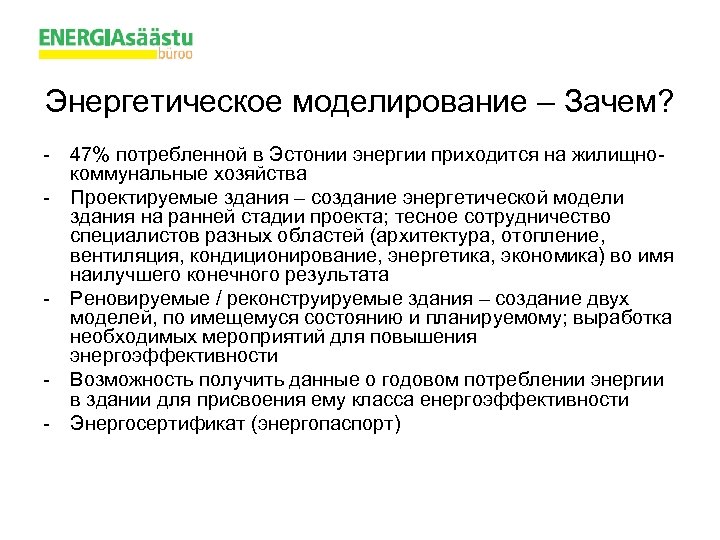

Энергетическое моделирование – Зачем? - 47% потребленной в Эстонии энергии приходится на жилищнокоммунальные хозяйства - Проектируемые здания – создание энергетической модели здания на ранней стадии проекта; тесное сотрудничество специалистов разных областей (архитектура, отопление, вентиляция, кондиционирование, энергетика, экономика) во имя наилучшего конечного результата - Реновируемые / реконструируемые здания – создание двух моделей, по имещемуся состоянию и планируемому; выработка необходимых мероприятий для повышения энергоэффективности - Возможность получить данные о годовом потреблении энергии в здании для присвоения ему класса енергоэффективности - Энергосертификат (энергопаспорт)

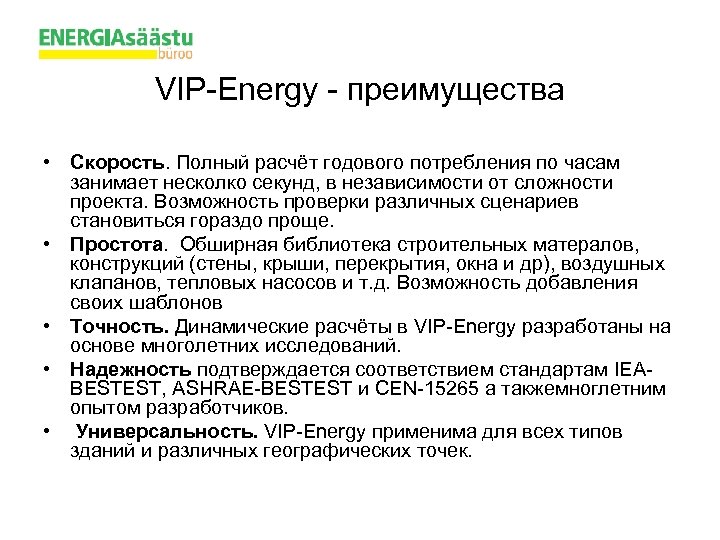

VIP-Energy - преимущества • Скорость. Полный расчёт годового потребления по часам занимает несколко секунд, в независимости от сложности проекта. Возможность проверки различных сценариев становиться гораздо проще. • Простота. Обширная библиотека строительных матералов, конструкций (стены, крыши, перекрытия, окна и др), воздушных клапанов, тепловых насосов и т. д. Возможность добавления своих шаблонов • Точность. Динамические расчёты в VIP-Energy разработаны на основе многолетних исследований. • Надежность подтверждается соответствием стандартам IEABESTEST, ASHRAE-BESTEST и CEN-15265 а такжемноглетним опытом разработчиков. • Универсальность. VIP-Energy применима для всех типов зданий и различных географических точек.

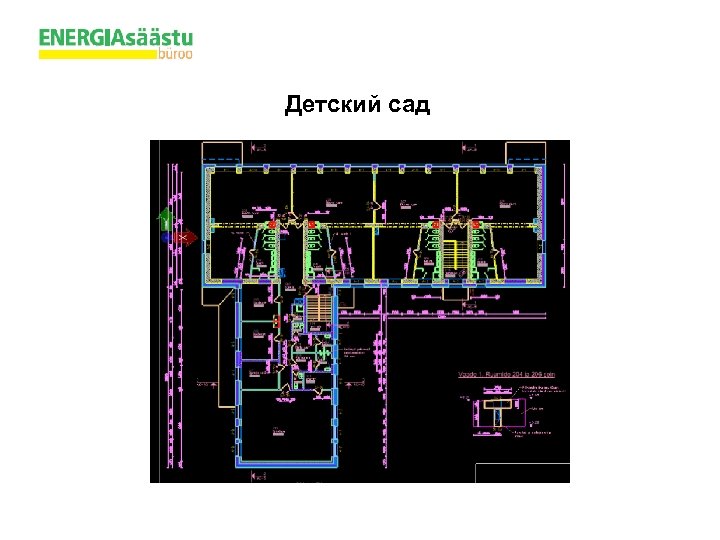

Детский сад

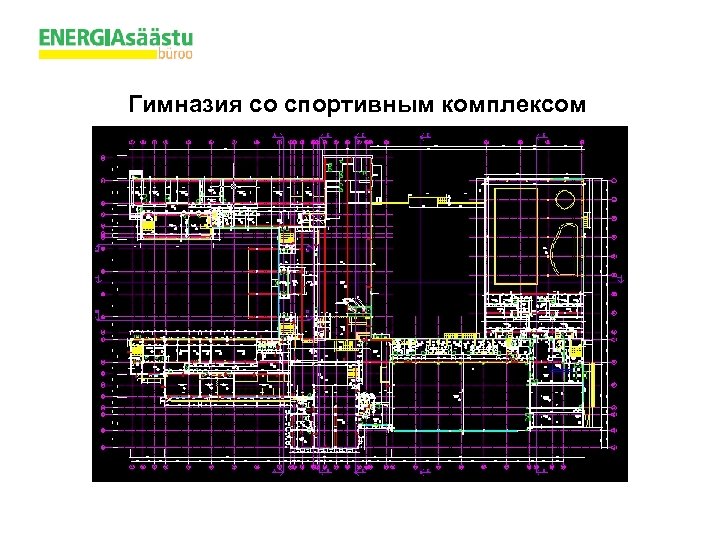

Гимназия со спортивным комплексом

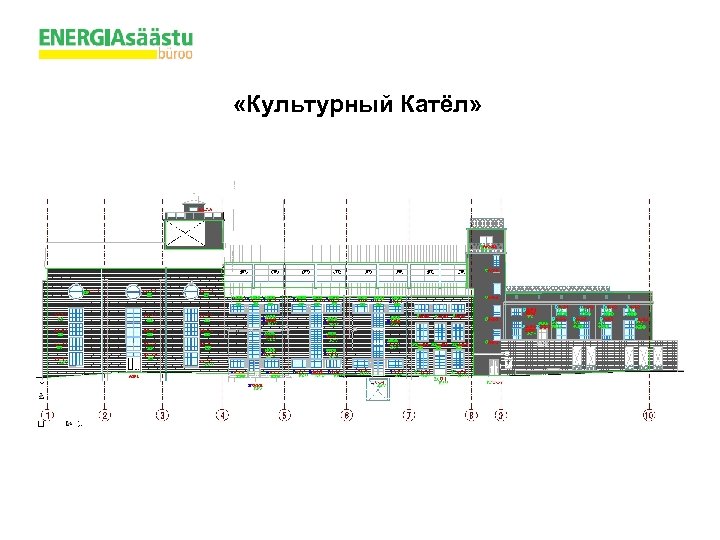

«Культурный Катёл»

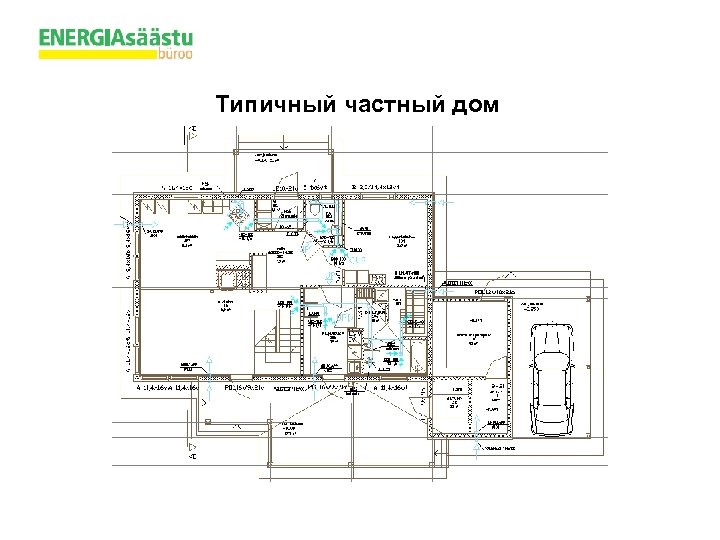

Типичный частный дом

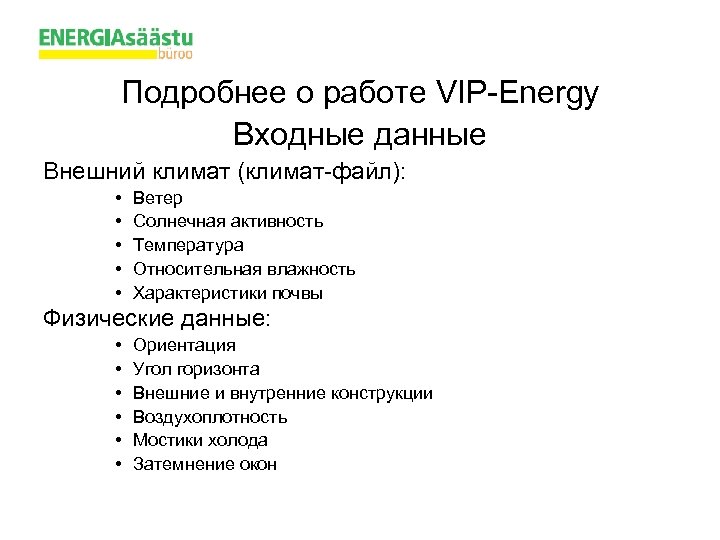

Подробнее о работе VIP-Energy Входные данные Внешний климат (климат-файл): • • • Ветер Солнечная активность Температура Относительная влажность Характеристики почвы Физические данные: • • • Ориентация Угол горизонта Внешние и внутренние конструкции Воздухоплотность Мостики холода Затемнение окон

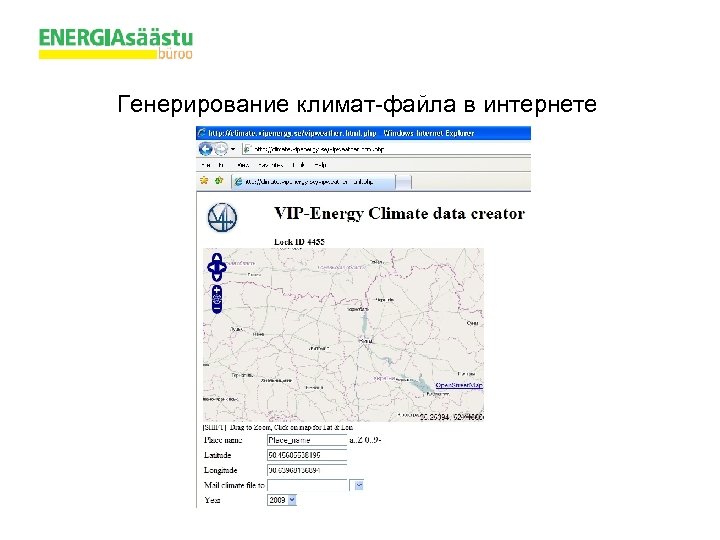

Генерирование климат-файла в интернете

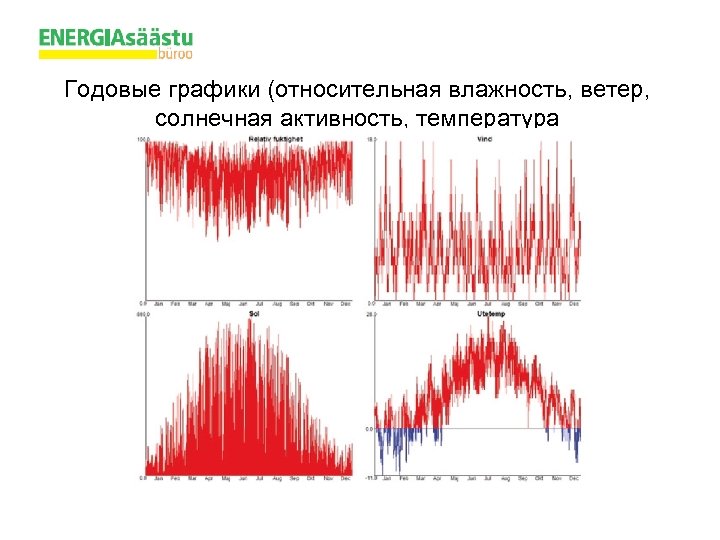

Годовые графики (относительная влажность, ветер, солнечная активность, температура

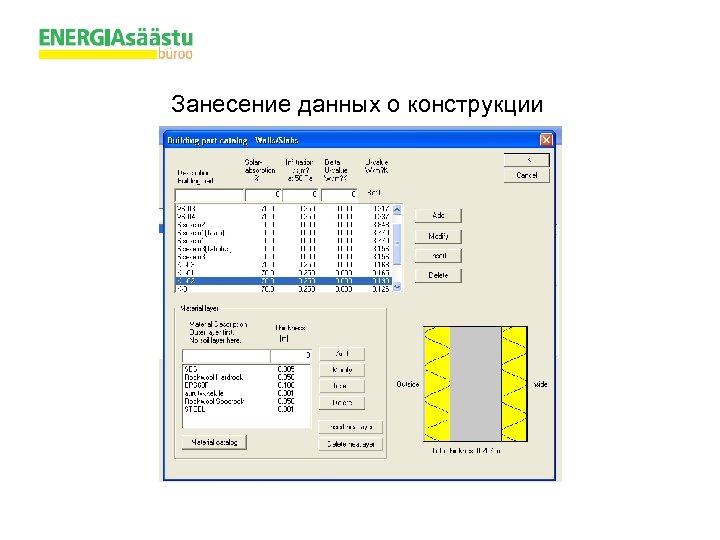

Занесение данных о конструкции

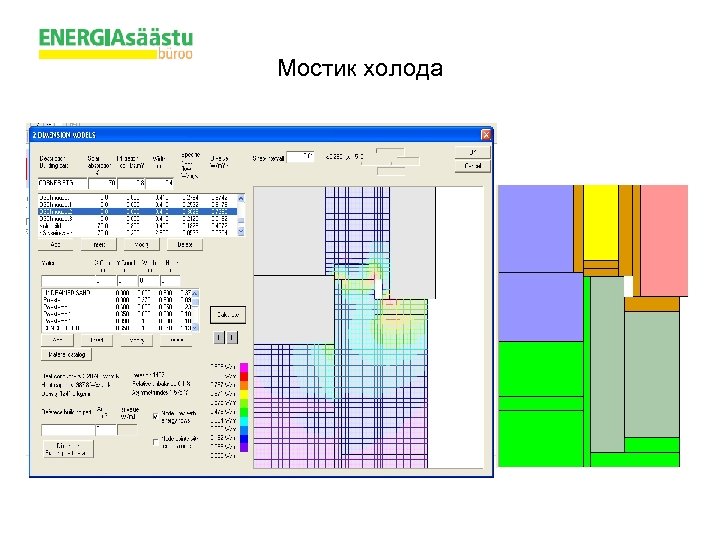

Мостик холода

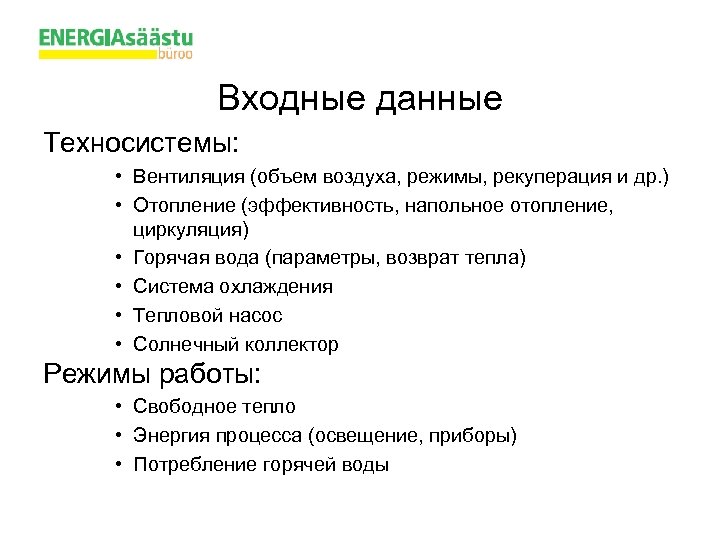

Входные данные Техносистемы: • Вентиляция (объем воздуха, режимы, рекуперация и др. ) • Отопление (эффективность, напольное отопление, циркуляция) • Горячая вода (параметры, возврат тепла) • Система охлаждения • Тепловой насос • Солнечный коллектор Режимы работы: • Свободное тепло • Энергия процесса (освещение, приборы) • Потребление горячей воды

Расчёт Зонирование - VIP-Energy позволяет делить здание на зоны в зависимости от предназначения, температуры, режимов работы. Расчет возможно провести для каждой зоны отдельно, в комбинации или для всех вместе. При калькуляции программа учитывает взаимодействие зон между собой. Расчёт можно проводить на любой необходимый отрезок года.

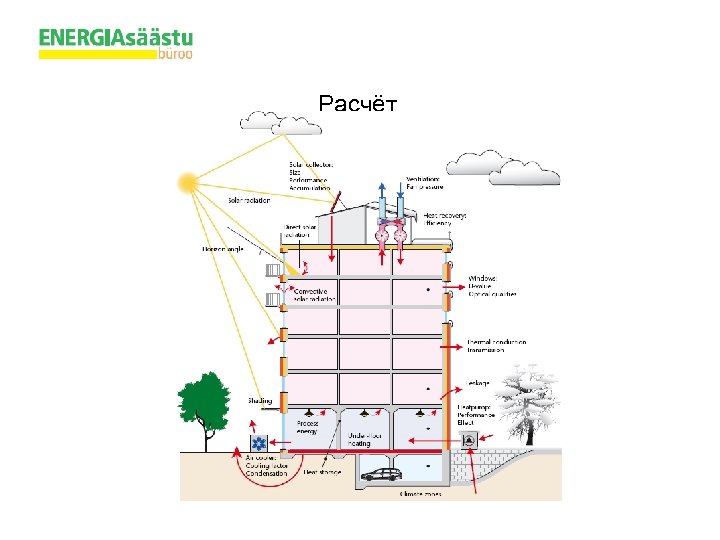

Расчёт

Результаты Графические - Диаграмма поступившей энергии

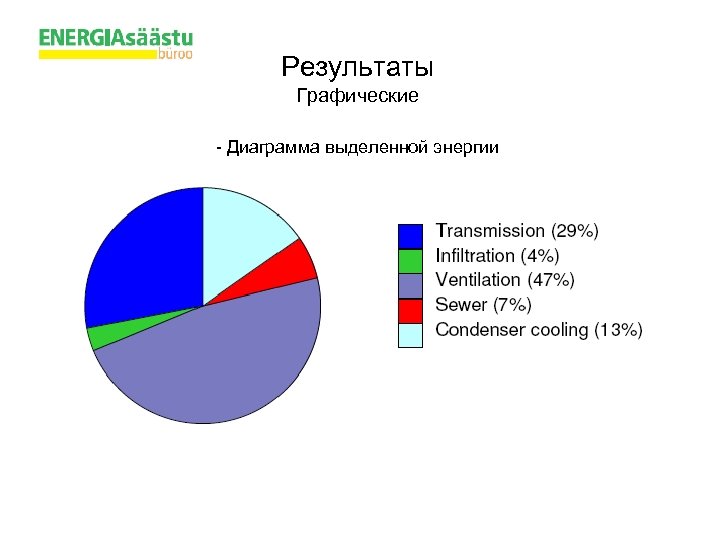

Результаты Графические - Диаграмма выделенной энергии

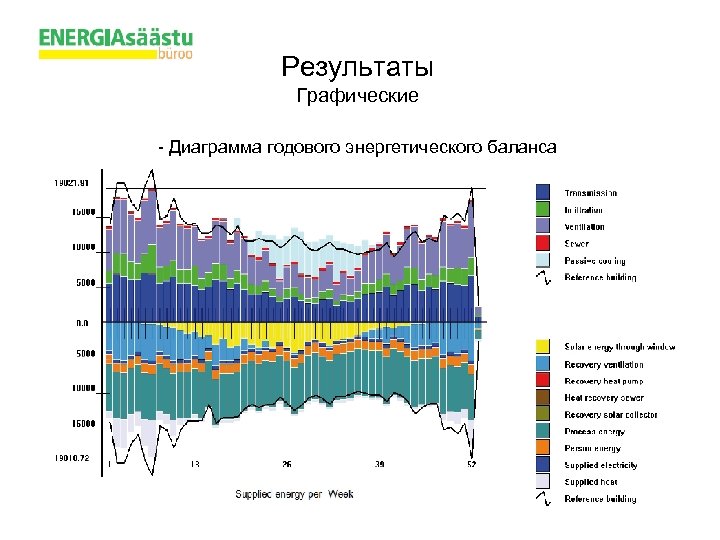

Результаты Графические - Диаграмма годового энергетического баланса

Результаты Текстовые - Текстовые файлы с почасовыми значениями энергетических потоков всех категорий, а также внутренней и внешней температуры, скорости ветра. - Полный отчёт о калькуляции здания со всеми входными данными и результатами в виде оформленного документа.

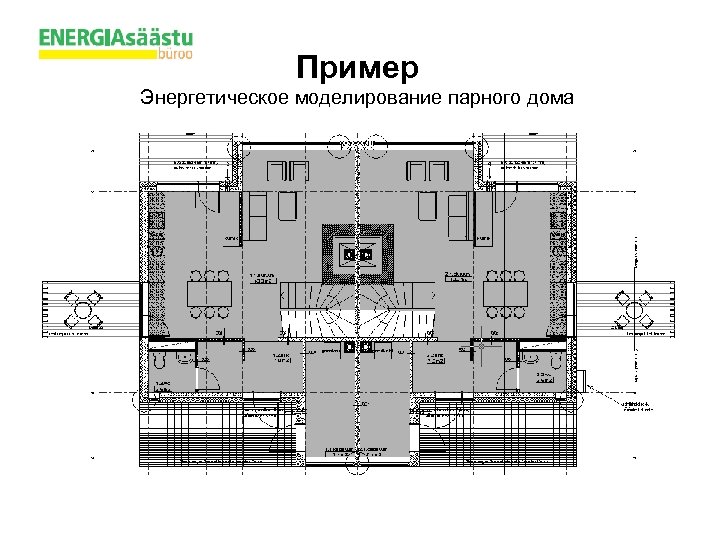

Пример Энергетическое моделирование парного дома

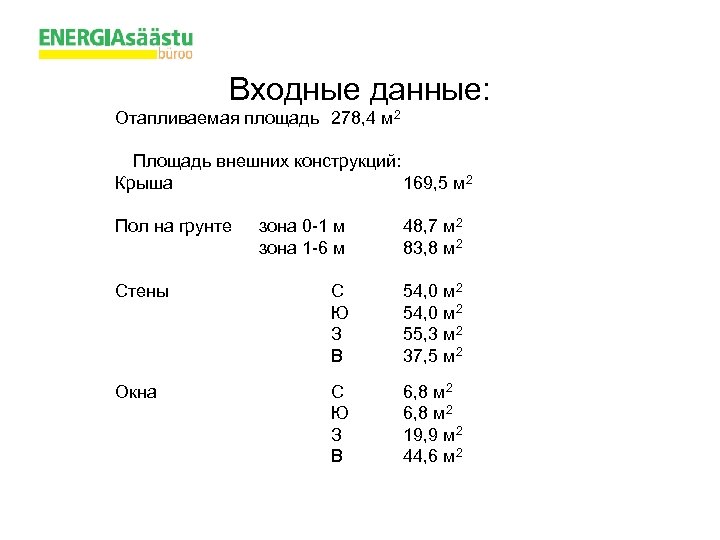

Входные данные: Отапливаемая площадь 278, 4 м 2 Площадь внешних конструкций: Крыша 169, 5 м 2 Пол на грунте зона 0 -1 м зона 1 -6 м 48, 7 м 2 83, 8 м 2 Стены С Ю З В 54, 0 м 2 55, 3 м 2 37, 5 м 2 Окна С Ю З В 6, 8 м 2 19, 9 м 2 44, 6 м 2

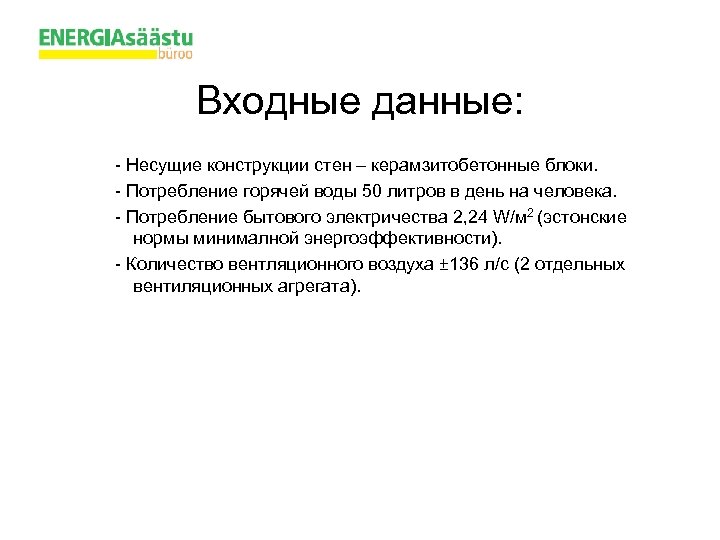

Входные данные: - Несущие конструкции стен – керамзитобетонные блоки. - Потребление горячей воды 50 литров в день на человека. - Потребление бытового электричества 2, 24 W/м 2 (эстонские нормы минималной энергоэффективности). - Количество вентляционного воздуха ± 136 л/с (2 отдельных вентиляционных агрегата).

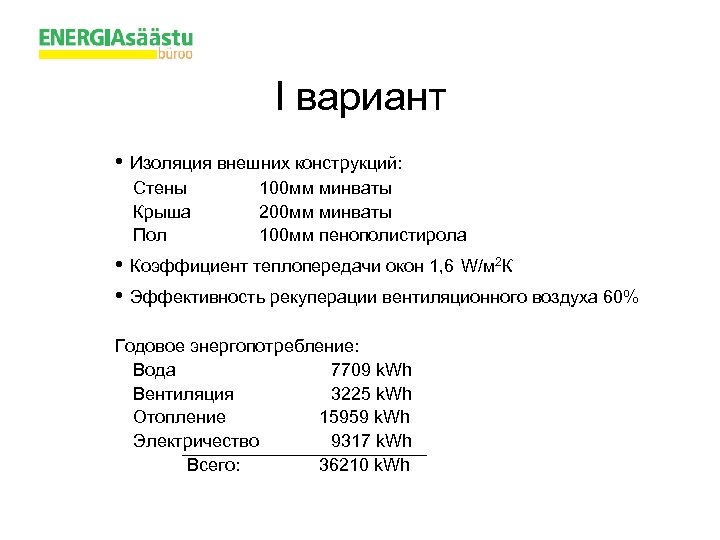

I вариант • Изоляция внешних конструкций: Стены Крыша Пол 100 мм минваты 200 мм минваты 100 мм пенополистирола • Коэффициент теплопередачи окон 1, 6 W/м 2 К • Эффективность рекуперации вентиляционного воздуха 60% Годовое энергопотребление: Вода 7709 k. Wh Вентиляция 3225 k. Wh Отопление 15959 k. Wh Электричество 9317 k. Wh Всего: 36210 k. Wh

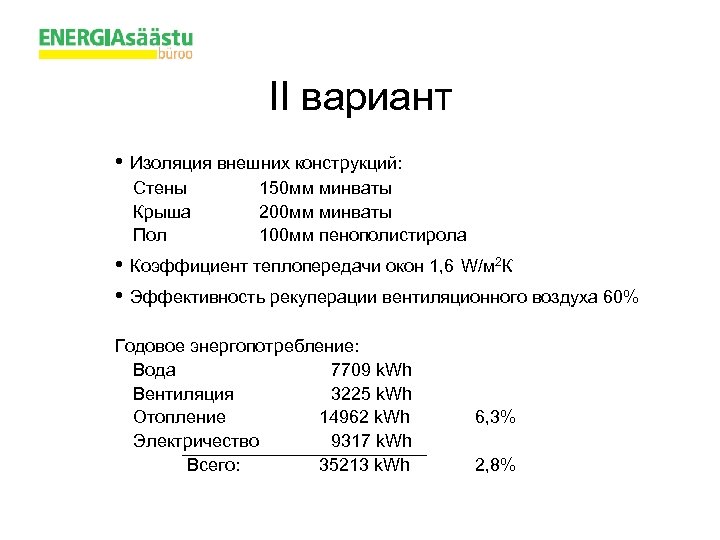

II вариант • Изоляция внешних конструкций: Стены Крыша Пол 150 мм минваты 200 мм минваты 100 мм пенополистирола • Коэффициент теплопередачи окон 1, 6 W/м 2 К • Эффективность рекуперации вентиляционного воздуха 60% Годовое энергопотребление: Вода 7709 k. Wh Вентиляция 3225 k. Wh Отопление 14962 k. Wh Электричество 9317 k. Wh Всего: 35213 k. Wh 6, 3% 2, 8%

III вариант • Изоляция внешних конструкций: Стены Крыша Пол 100 мм минваты 300 мм минваты 100 мм пенополистирола • Коэффициент теплопередачи окон 1, 6 W/м 2 К • Эффективность рекуперации вентиляционного воздуха 60% Годовое энергопотребление: Вода 7709 k. Wh Вентиляция 3225 k. Wh Отопление 14340 k. Wh Электричество 9317 k. Wh Всего: 34591 k. Wh 10, 2% 4, 5%

IV вариант • Изоляция внешних конструкций: Стены Крыша Пол 100 мм минваты 200 мм минваты 100 мм пенополистирола • Коэффициент теплопередачи окон 0, 7 W/м 2 К • Эффективность рекуперации вентиляционного воздуха 60% Годовое энергопотребление: Вода 7709 k. Wh Вентиляция 3225 k. Wh Отопление 9303 k. Wh Электричество 9317 k. Wh Всего: 29554 k. Wh 41, 8% 18, 4%

V вариант • Изоляция внешних конструкций: Стены Крыша Пол 100 мм минваты 200 мм минваты 100 мм пенополистирола • Коэффициент теплопередачи окон 1, 6 W/м 2 К • Эффективность рекуперации вентиляционного воздуха 85% Годовое энергопотребление: Вода 7709 k. Wh Вентиляция 237 k. Wh Отопление 15959 k. Wh Электричество 9317 k. Wh Всего: 33222 k. Wh 92, 6% 8, 3%

VI вариант • Изоляция внешних конструкций: Стены Крыша Пол 150 мм минваты 300 мм минваты 100 мм пенополистирола • Коэффициент теплопередачи окон 0, 7 W/м 2 К • Эффективность рекуперации вентиляционного воздуха 85% Годовое энергопотребление: Вода 7709 k. Wh Вентиляция 235 k. Wh Отопление 7318 k. Wh Электричество 9317 k. Wh Всего: 24579 k. Wh 32, 1%

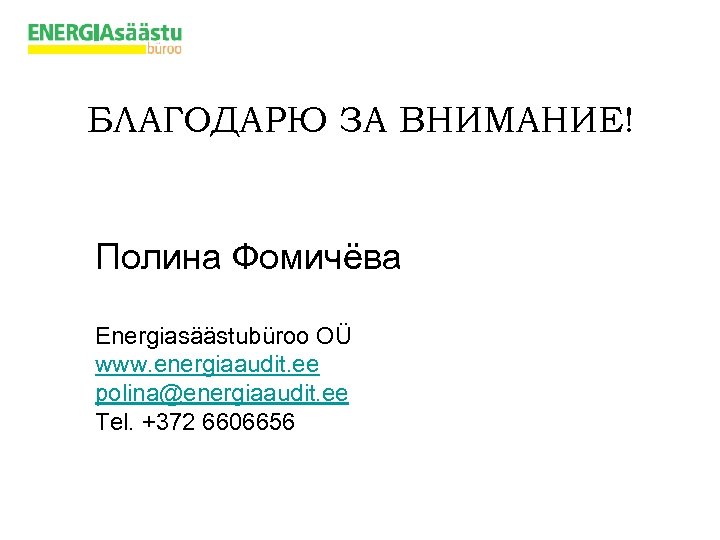

БЛАГОДАРЮ ЗА ВНИМАНИЕ! Полина Фомичёва Energiasäästubüroo OÜ www. energiaaudit. ee polina@energiaaudit. ee Tel. +372 6606656
