«Энергосбережение в электросетях предприятий»

Компания 656056, г. Барнаул ул. Интернациональная 11 Тел/факс: (385 -2) 633 -919, 632 -937, 633 -985

Т Р И В О Н Т - технологии - рационализация - изобретения - внедрение - образцов - новой - техники

Основные направления деятельности - Изготовление энергосберегающего оборудования - Оптовая торговля электротехническим оборудованием - Комплексное строительство сетей электроснабжения - Разработка и внедрение систем электроавтоматики - Оптимизация энергопотребления на основе. . использования энергосберегающего оборудования - Консалтинг в области электроснабжения

Санкт-Петербург Екатеринбург Нижневартовск Москва Челябинск Самара Тюмень Новосибирск Томск Кемерово Уфа Омск Барнаул Якутск Южно-Сахалинск

ПОЧЕМУ НУЖНО ИСПОЛЬЗОВАТЬ КОНДЕНСАТОРНЫЕ УСТАНОВКИ

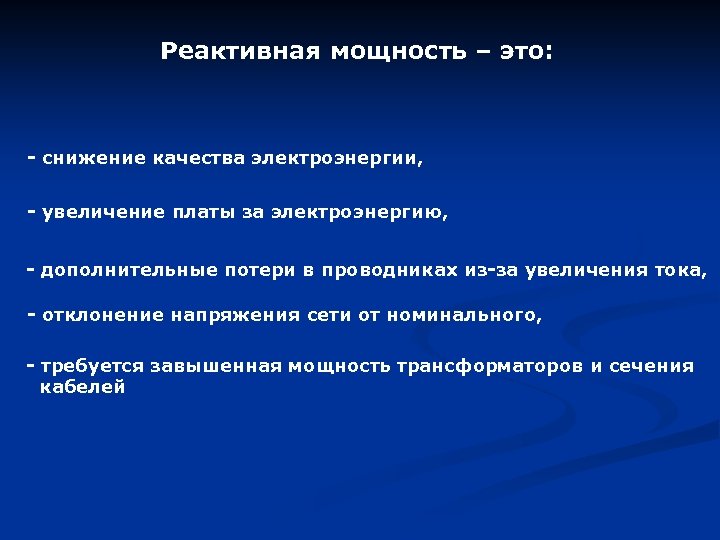

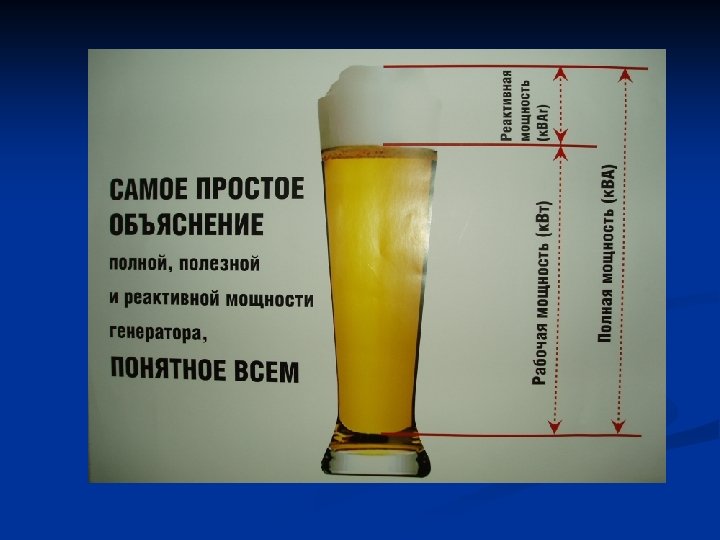

Реактивная мощность – это: - снижение качества электроэнергии, - увеличение платы за электроэнергию, - дополнительные потери в проводниках из-за увеличения тока, - отклонение напряжения сети от номинального, - требуется завышенная мощность трансформаторов и сечения. . кабелей

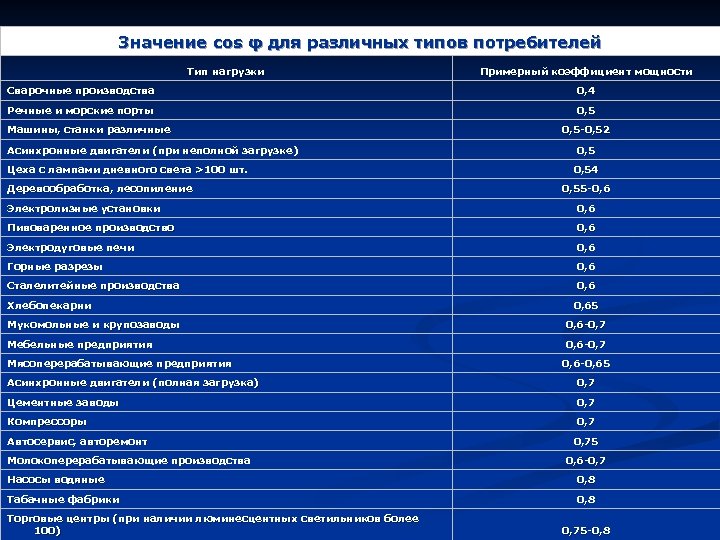

Значение cos φ для различных типов потребителей Тип нагрузки Примерный коэффициент мощности Сварочные производства 0, 4 Речные и морские порты 0, 5 Машины, станки различные Асинхронные двигатели (при неполной загрузке) Цеха с лампами дневного света >100 шт. Деревообработка, лесопиление 0, 5 -0, 52 0, 54 0, 55 -0, 6 Электролизные установки 0, 6 Пивоваренное производство 0, 6 Электродуговые печи 0, 6 Горные разрезы 0, 6 Сталелитейные производства 0, 6 Хлебопекарни 0, 65 Мукомольные и крупозаводы 0, 6 -0, 7 Мебельные предприятия 0, 6 -0, 7 Мясоперерабатывающие предприятия 0, 6 -0, 65 Асинхронные двигатели (полная загрузка) 0, 7 Цементные заводы 0, 7 Компрессоры 0, 7 Автосервис, авторемонт Молокоперерабатывающие производства 0, 75 0, 6 -0, 7 Насосы водяные 0, 8 Табачные фабрики 0, 8 Торговые центры (при наличии люминесцентных светильников более 100) 0, 75 -0, 8

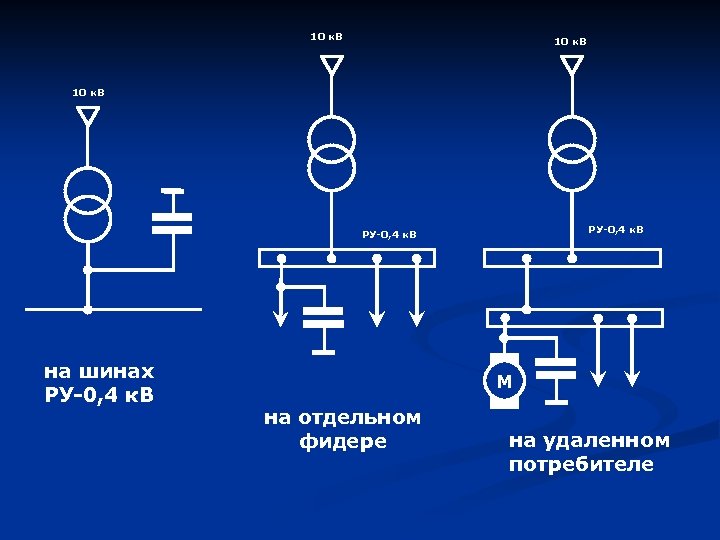

10 к. В РУ-0, 4 к. В на шинах РУ-0, 4 к. В M на отдельном фидере на удаленном потребителе

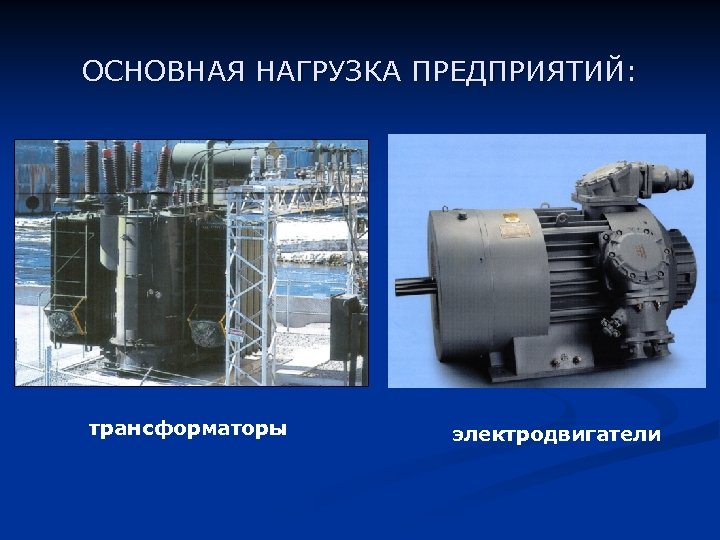

ОСНОВНАЯ НАГРУЗКА ПРЕДПРИЯТИЙ: трансформаторы электродвигатели

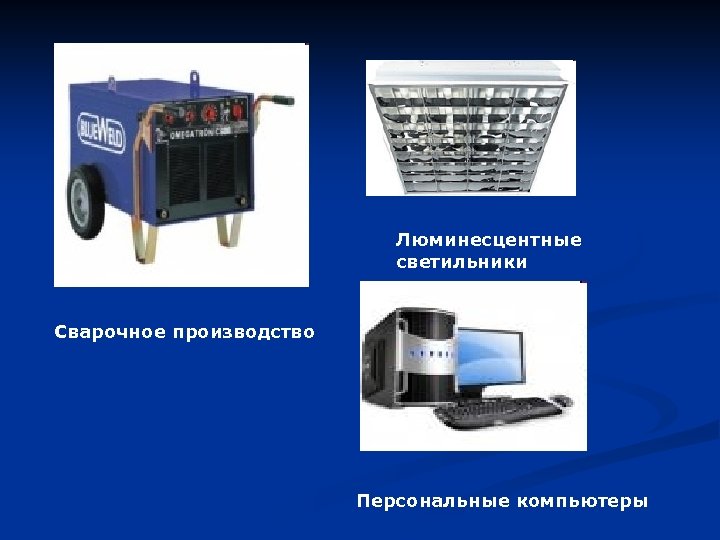

Люминесцентные светильники Сварочное производство Персональные компьютеры

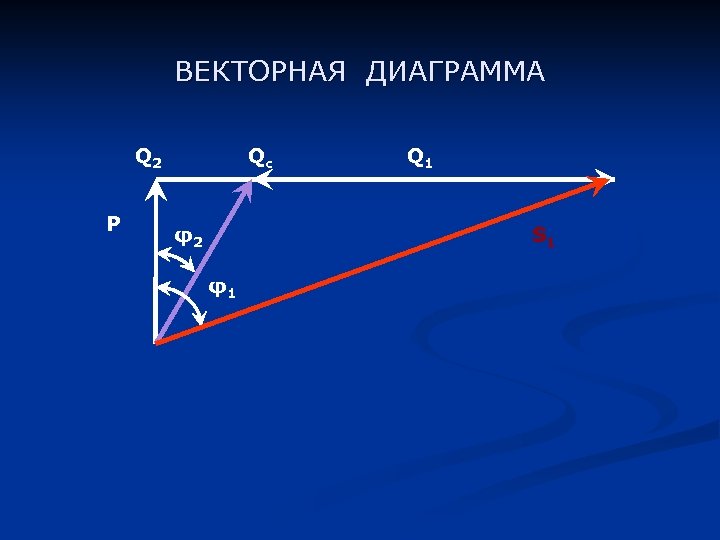

ВЕКТОРНАЯ ДИАГРАММА Q 2 P Qc φ2 Q 1 S 1 φ1

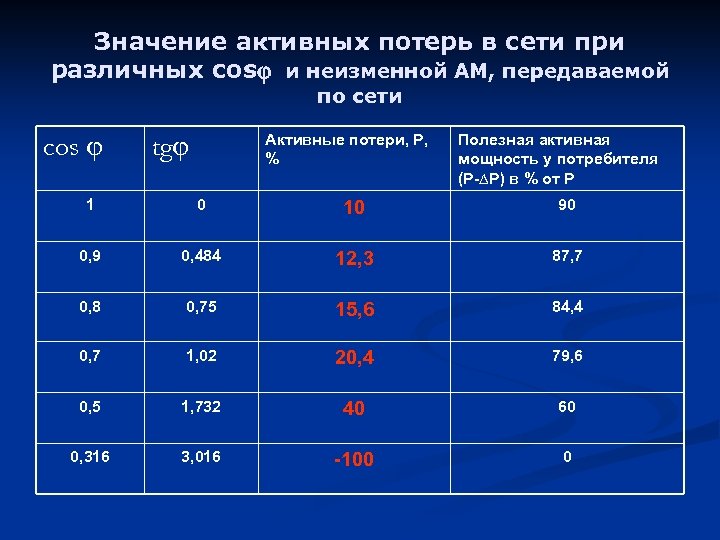

Значение активных потерь в сети при различных cos и неизменной АМ, передаваемой по сети cos Активные потери, Р, % tg Полезная активная мощность у потребителя (Р-∆Р) в % от Р 1 0 10 90 0, 9 0, 484 12, 3 87, 7 0, 8 0, 75 15, 6 84, 4 0, 7 1, 02 20, 4 79, 6 0, 5 1, 732 40 60 0, 316 3, 016 -100 0

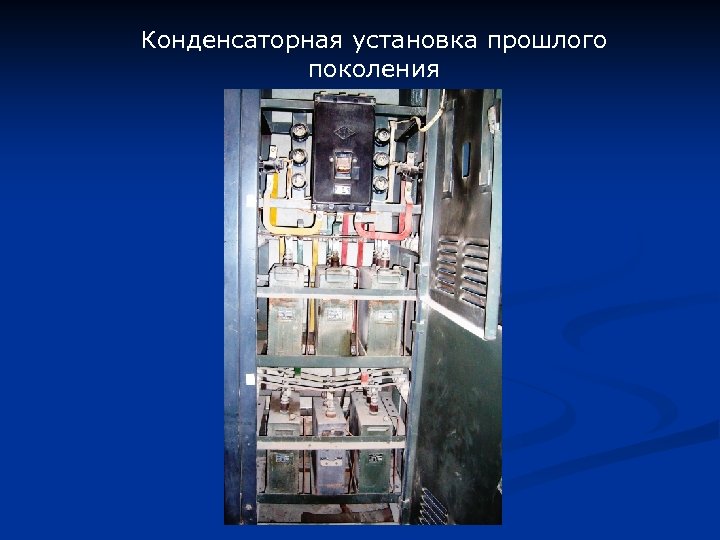

Конденсаторная установка прошлого поколения

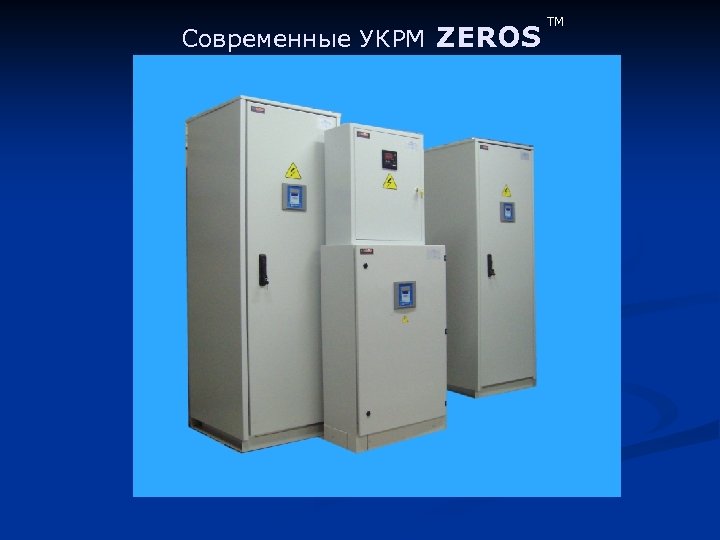

Современные УКРМ ZEROS TM

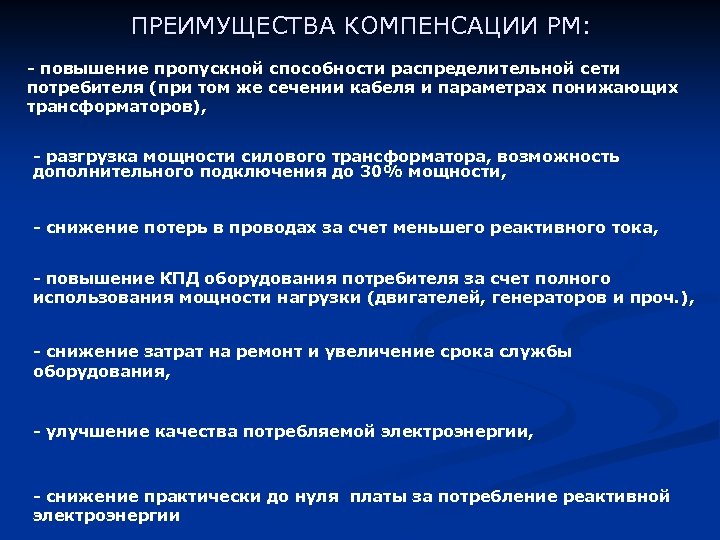

ПРЕИМУЩЕСТВА КОМПЕНСАЦИИ РМ: - повышение пропускной способности распределительной сети потребителя (при том же сечении кабеля и параметрах понижающих трансформаторов), - разгрузка мощности силового трансформатора, возможность дополнительного подключения до 30% мощности, - снижение потерь в проводах за счет меньшего реактивного тока, - повышение КПД оборудования потребителя за счет полного использования мощности нагрузки (двигателей, генераторов и проч. ), - снижение затрат на ремонт и увеличение срока службы оборудования, - улучшение качества потребляемой электроэнергии, - снижение практически до нуля платы за потребление реактивной электроэнергии

ПРИНЦИП РАБОТЫ НАГРЕВ ОБМОТОК ДО 30% ПОДВОДИМАЯ МОЩНОСТЬ 70% АКТИВНАЯ 30% РЕАКТИВНАЯ ПОТРЕБЛЕНИЕ 99% 1% ПОТЕРИ 5% ДО АКТИВНАЯ ПОТРЕБЛЕНИЕ РЕАКТИВНАЯ 29% РЕАКТИВНАЯ ПОСЛЕ

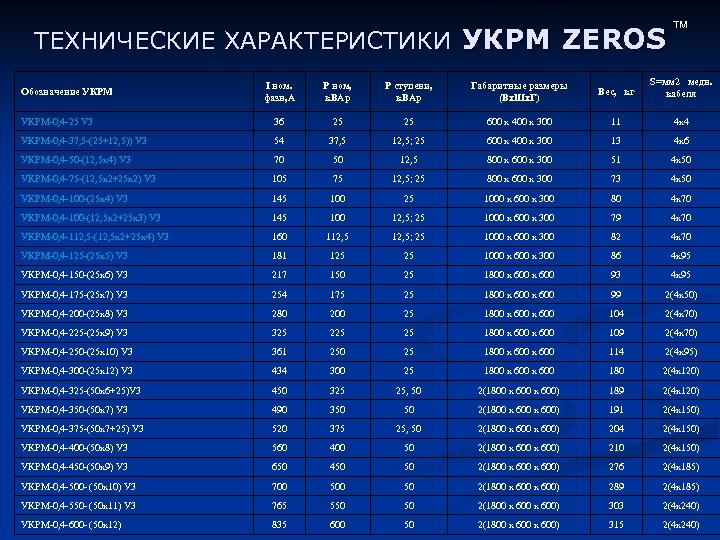

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УКРМ ZEROS TM I ном. фазн, А P ном, к. ВАр Р ступени, к. ВАр Габаритные размеры (Вх. Шх. Г) Вес, кг S=мм 2 медн. кабеля УКРМ-0, 4 -25 У 3 36 25 25 600 х 400 х 300 11 4 х4 УКРМ-0, 4 -37, 5 -(25+12, 5)) У 3 54 37, 5 12, 5; 25 600 х 400 х 300 13 4 х6 УКРМ-0, 4 -50 -(12, 5 х4) У 3 70 50 12, 5 800 х 600 х 300 51 4 х50 УКРМ-0, 4 -75 -(12, 5 х2+25 х2) У 3 105 75 12, 5; 25 800 х 600 х 300 73 4 х50 УКРМ-0, 4 -100 -(25 х4) У 3 145 100 25 1000 х 600 х 300 80 4 х70 УКРМ-0, 4 -100 -(12, 5 х2+25 х3) У 3 145 100 12, 5; 25 1000 х 600 х 300 79 4 х70 УКРМ-0, 4 -112, 5 -(12, 5 х2+25 х4) У 3 160 112, 5; 25 1000 х 600 х 300 82 4 х70 УКРМ-0, 4 -125 -(25 х5) У 3 181 125 25 1000 х 600 х 300 86 4 х95 УКРМ-0, 4 -150 -(25 х6) У 3 217 150 25 1800 х 600 93 4 х95 УКРМ-0, 4 -175 -(25 х7) У 3 254 175 25 1800 х 600 99 2(4 х50) УКРМ-0, 4 -200 -(25 х8) У 3 280 200 25 1800 х 600 104 2(4 х70) УКРМ-0, 4 -225 -(25 х9) У 3 325 25 1800 х 600 109 2(4 х70) УКРМ-0, 4 -250 -(25 х10) У 3 361 250 25 1800 х 600 114 2(4 х95) УКРМ-0, 4 -300 -(25 х12) У 3 434 300 25 1800 х 600 180 2(4 х120) УКРМ-0, 4 -325 -(50 х6+25)У 3 450 325 25, 50 2(1800 х 600) 189 2(4 х120) УКРМ-0, 4 -350 -(50 х7) У 3 490 350 50 2(1800 х 600) 191 2(4 х150) УКРМ-0, 4 -375 -(50 х7+25) У 3 520 375 25, 50 2(1800 х 600) 204 2(4 х150) УКРМ-0, 4 -400 -(50 х8) У 3 560 400 50 2(1800 х 600) 210 2(4 х150) УКРМ-0, 4 -450 -(50 х9) У 3 650 450 50 2(1800 х 600) 276 2(4 х185) УКРМ-0, 4 -500 - (50 х10) У 3 700 50 2(1800 х 600) 289 2(4 х185) УКРМ-0, 4 -550 - (50 х11) У 3 765 550 50 2(1800 х 600) 303 2(4 х240) УКРМ-0, 4 -600 - (50 х12) 835 600 50 2(1800 х 600) 315 2(4 х240) Обозначение УКРМ

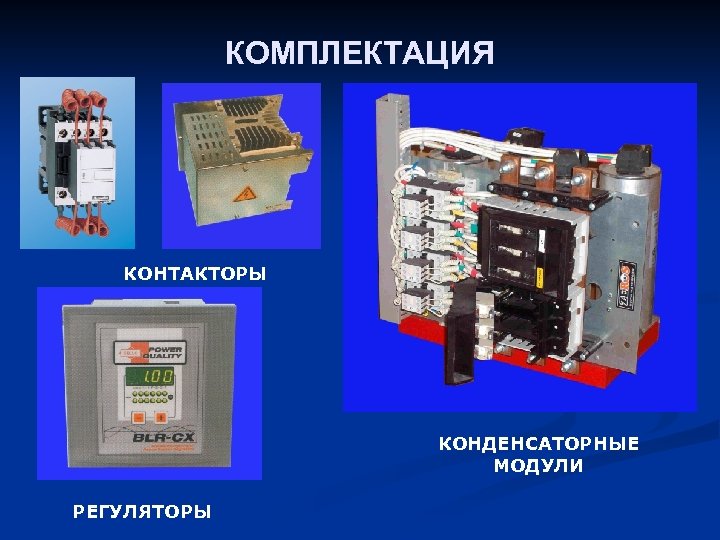

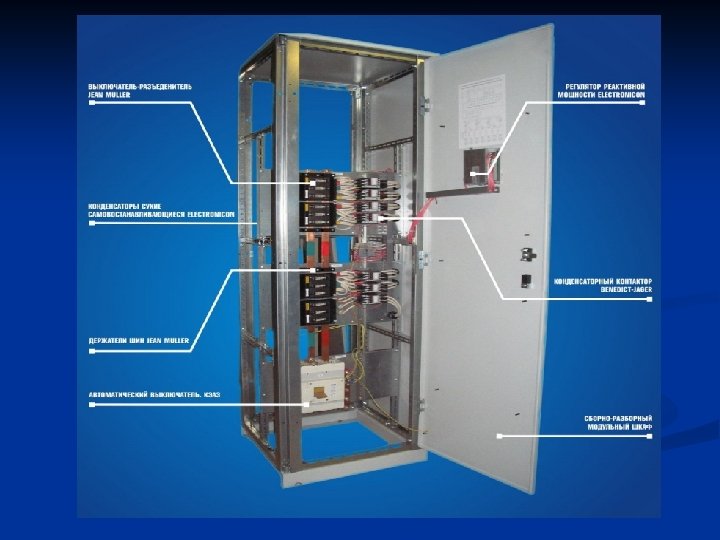

КОМПЛЕКТАЦИЯ КОНТАКТОРЫ КОНДЕНСАТОРНЫЕ МОДУЛИ РЕГУЛЯТОРЫ

ДОСТОИНСТВА УКРМ ZEROS тм - Предпродажное 100 % тестирование изготовителем, - Возможность простой смены конденсаторных модулей, - Консультационная и техническая поддержка, - Гарантийная и сервисная замена комплектующих.

КАК ПРАВИЛЬНО ВЫБРАТЬ УКРМ

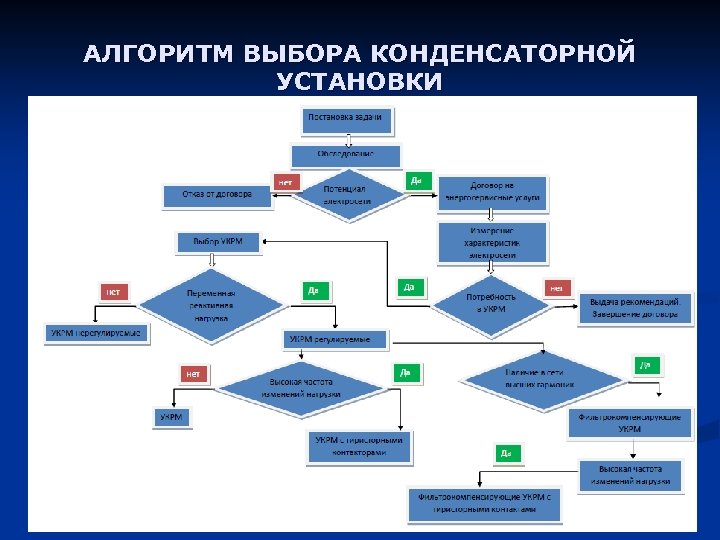

АЛГОРИТМ ВЫБОРА КОНДЕНСАТОРНОЙ УСТАНОВКИ

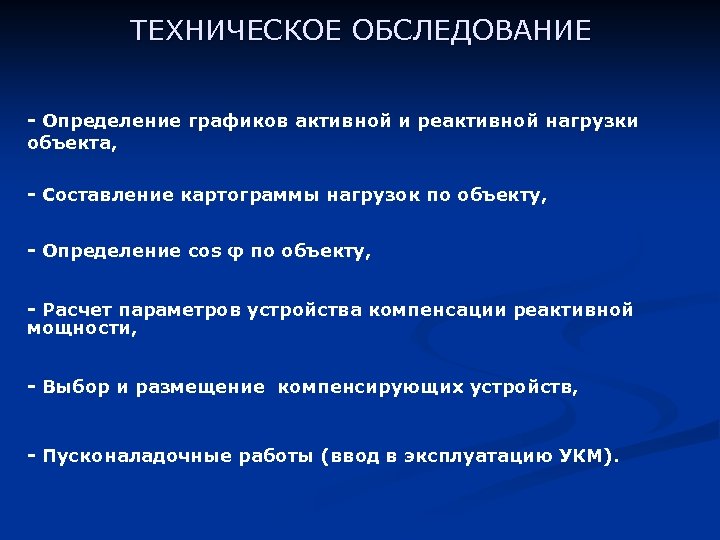

ТЕХНИЧЕСКОЕ ОБСЛЕДОВАНИЕ - Определение графиков активной и реактивной нагрузки объекта, - Составление картограммы нагрузок по объекту, - Определение cos φ по объекту, - Расчет параметров устройства компенсации реактивной мощности, - Выбор и размещение компенсирующих устройств, - Пусконаладочные работы (ввод в эксплуатацию УКМ).

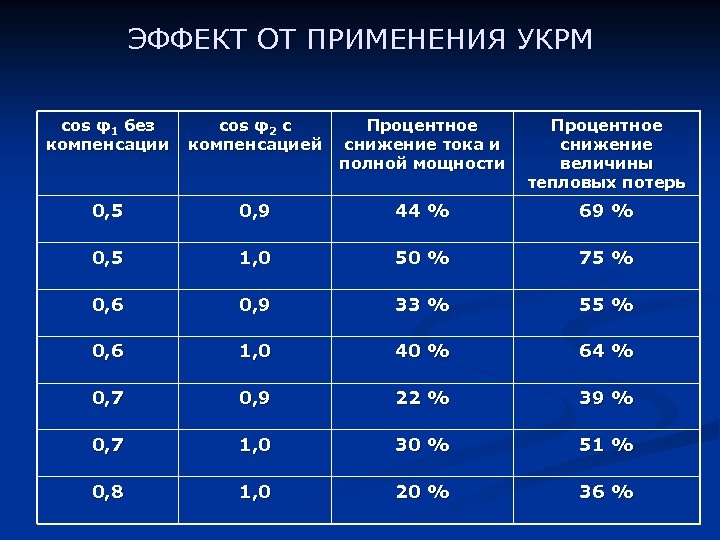

ЭФФЕКТ ОТ ПРИМЕНЕНИЯ УКРМ cos φ1 без компенсации сos φ2 с компенсацией Процентное снижение тока и полной мощности Процентное снижение величины тепловых потерь 0, 5 0, 9 44 % 69 % 0, 5 1, 0 50 % 75 % 0, 6 0, 9 33 % 55 % 0, 6 1, 0 40 % 64 % 0, 7 0, 9 22 % 39 % 0, 7 1, 0 30 % 51 % 0, 8 1, 0 20 % 36 %

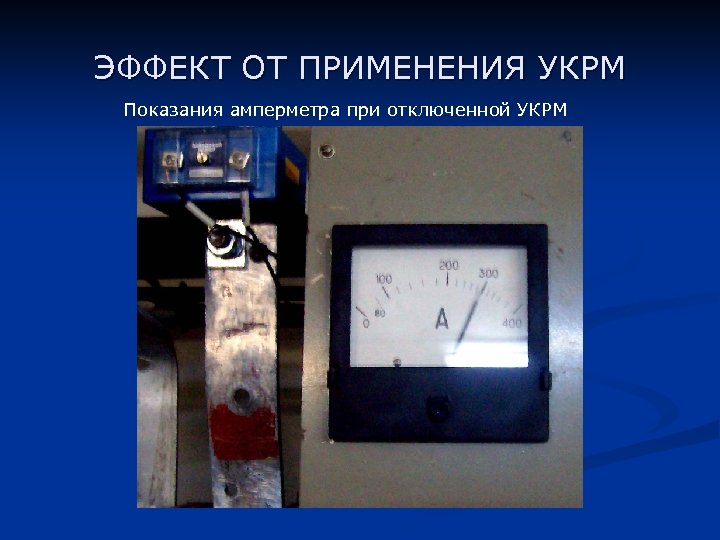

ЭФФЕКТ ОТ ПРИМЕНЕНИЯ УКРМ Показания амперметра при отключенной УКРМ

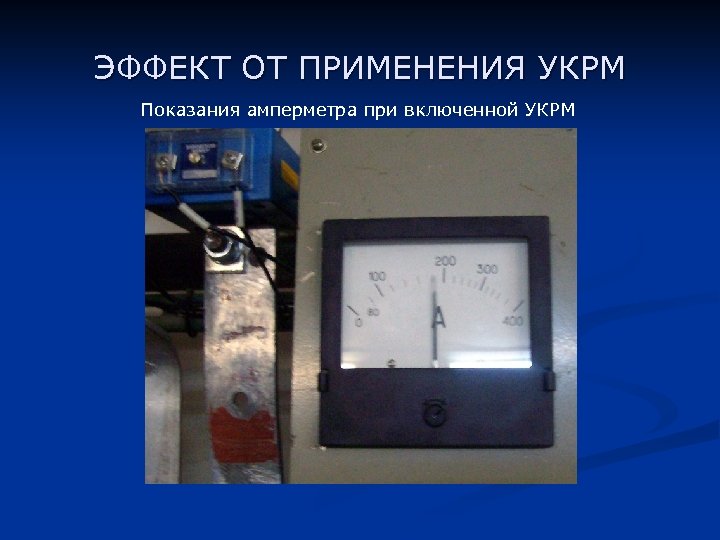

ЭФФЕКТ ОТ ПРИМЕНЕНИЯ УКРМ Показания амперметра при включенной УКРМ

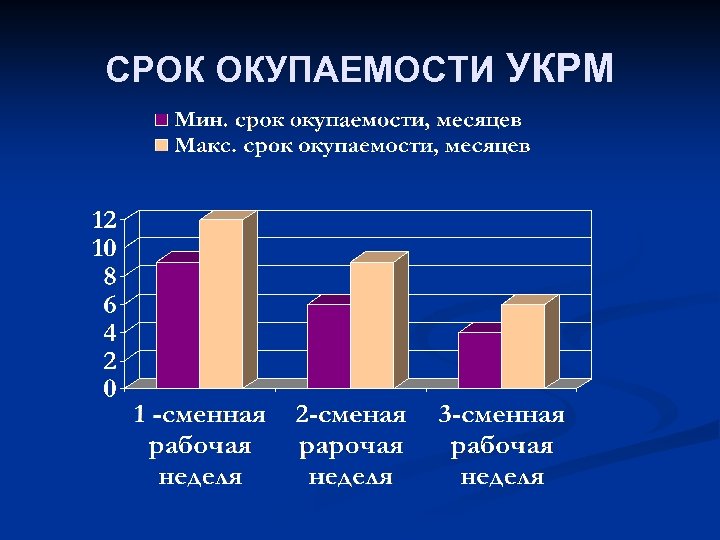

СРОК ОКУПАЕМОСТИ УКРМ

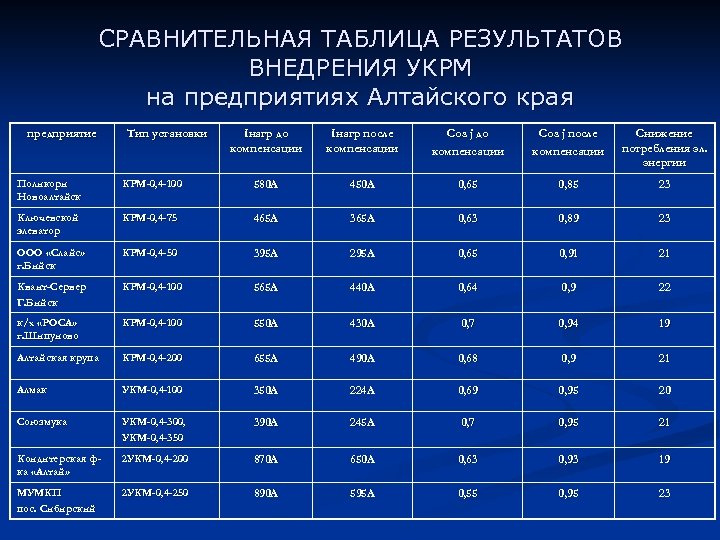

СРАВНИТЕЛЬНАЯ ТАБЛИЦА РЕЗУЛЬТАТОВ ВНЕДРЕНИЯ УКРМ на предприятиях Алтайского края предприятие Тип установки Iнагр до компенсации Iнагр после компенсации Cos j до компенсации Cos j после компенсации Снижение потребления эл. энергии Поликорн Новоалтайск КРМ-0, 4 -100 580 А 450 А 0, 65 0, 85 23 Ключевской элеватор КРМ-0, 4 -75 465 А 365 А 0, 63 0, 89 23 ООО «Слайс» г. Бийск КРМ-0, 4 -50 395 А 295 А 0, 65 0, 91 21 Квант-Сервер Г. Бийск КРМ-0, 4 -100 565 А 440 А 0, 64 0, 9 22 к/х «РОСА» г. Шипуново КРМ-0, 4 -100 550 А 430 А 0, 7 0, 94 19 Алтайская крупа КРМ-0, 4 -200 655 А 490 А 0, 68 0, 9 21 Алмак УКМ-0, 4 -100 350 А 224 А 0, 69 0, 95 20 Союзмука УКМ-0, 4 -300, УКМ-0, 4 -350 390 А 245 А 0, 7 0, 95 21 Кондитерская фка «Алтай» 2 УКМ-0, 4 -200 870 А 650 А 0, 63 0, 93 19 МУМКП пос. Сибирский 2 УКМ-0, 4 -250 890 А 595 А 0, 55 0, 95 23

ДОПОЛНИТЕЛЬНЫЙ СЕРВИС -Ремонт УКРМ у Заказчика, модернизация, -замена комплектующих - Монтаж модулей УКРМ в технологическом оборудовании заказчика - Техническое обслуживание УКРМ других производителей -Консультации, техническая поддержка

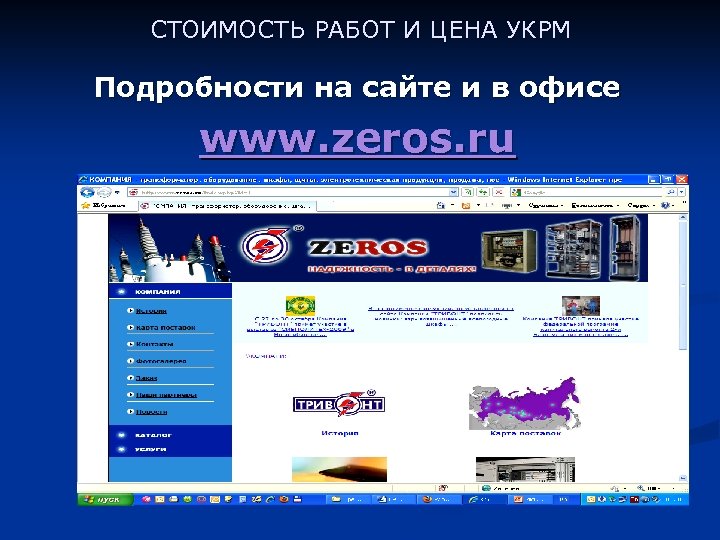

СТОИМОСТЬ РАБОТ И ЦЕНА УКРМ Подробности на сайте и в офисе www. zeros. ru
