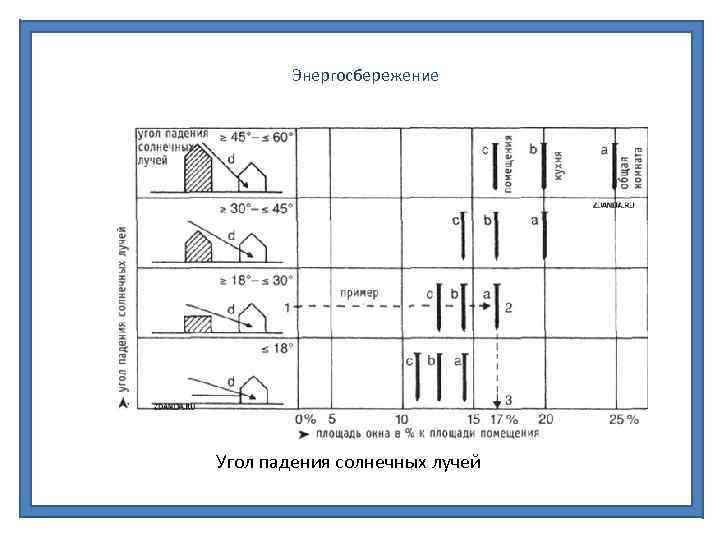

Энергосбережение Угол падения солнечных лучей Энергосбережение Энергоэффективный

Энергосбережение Угол падения солнечных лучей

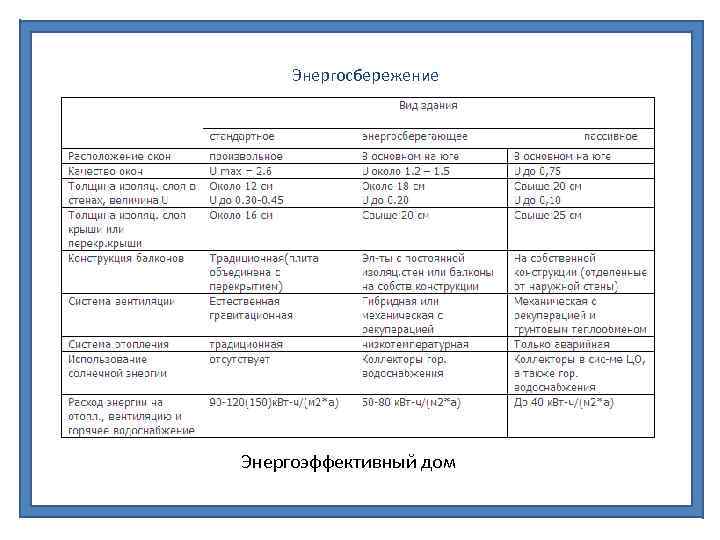

Энергосбережение Энергоэффективный дом

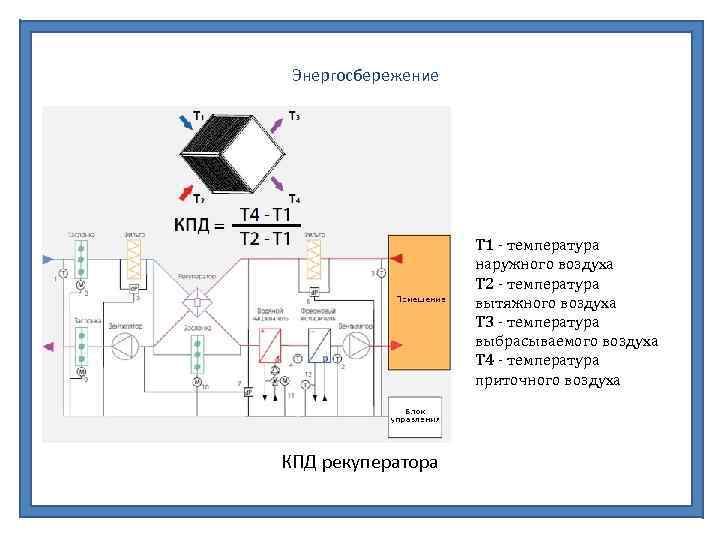

Энергосбережение T 1 - температура наружного воздуха T 2 - температура вытяжного воздуха T 3 - температура выбрасываемого воздуха T 4 - температура приточного воздуха КПД рекуператора

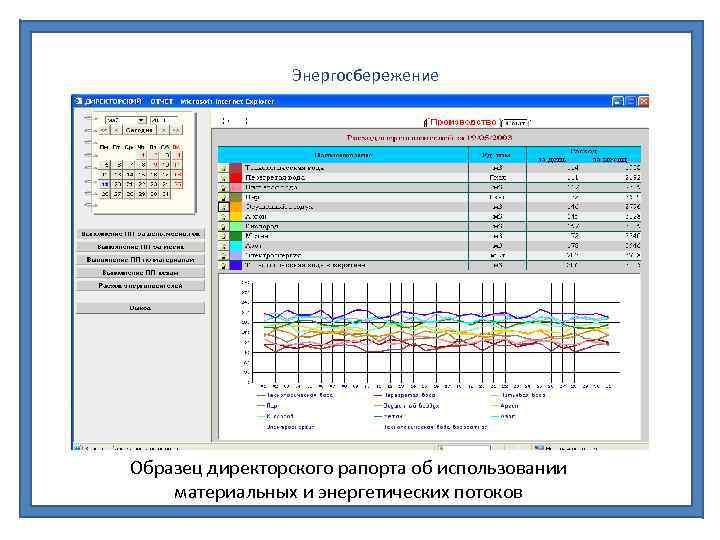

Энергосбережение Образец директорского рапорта об использовании материальных и энергетических потоков

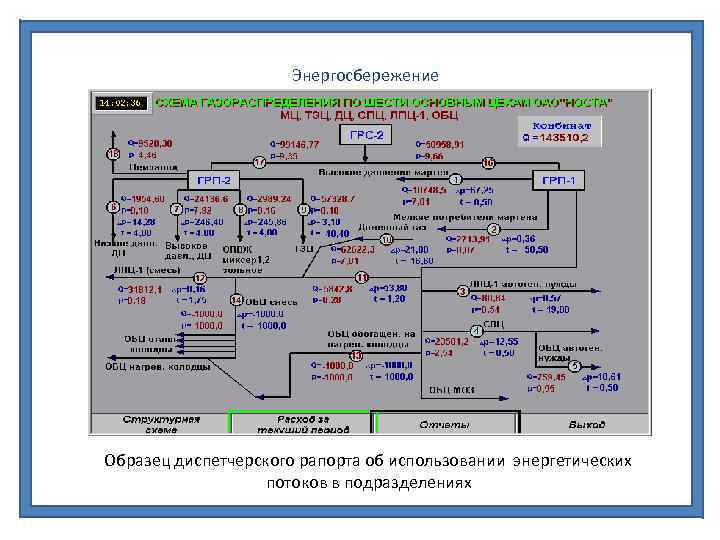

Энергосбережение Образец диспетчерского рапорта об использовании энергетических потоков в подразделениях

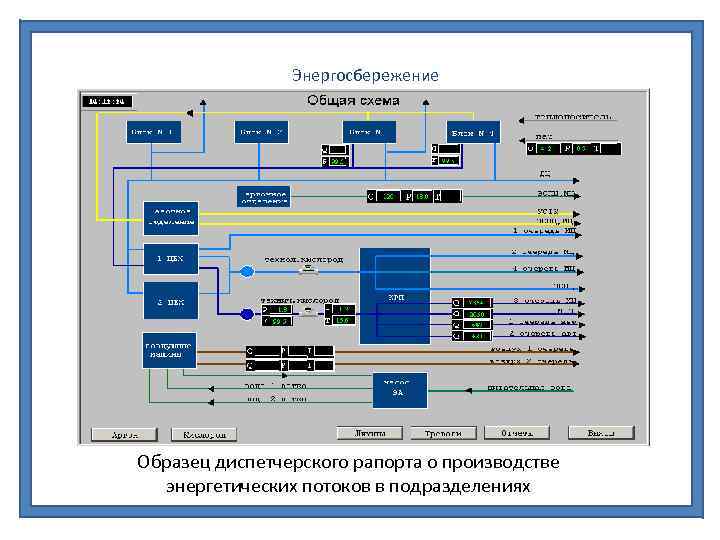

Энергосбережение Образец диспетчерского рапорта о производстве энергетических потоков в подразделениях

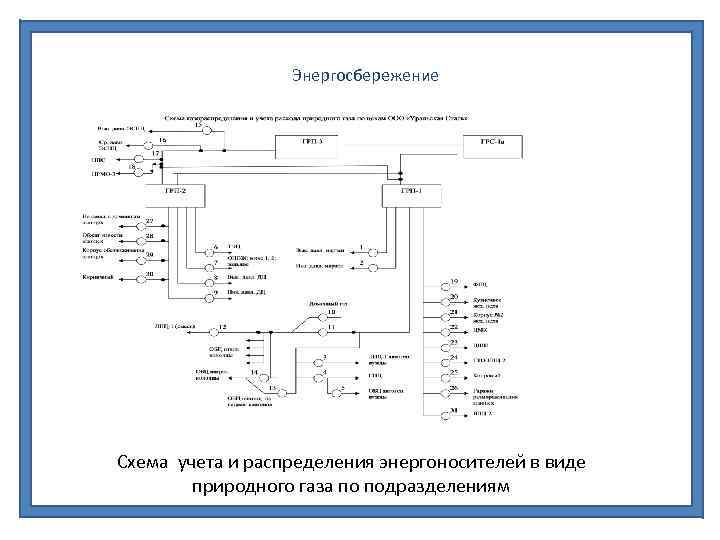

Энергосбережение Схема учета и распределения энергоносителей в виде природного газа по подразделениям

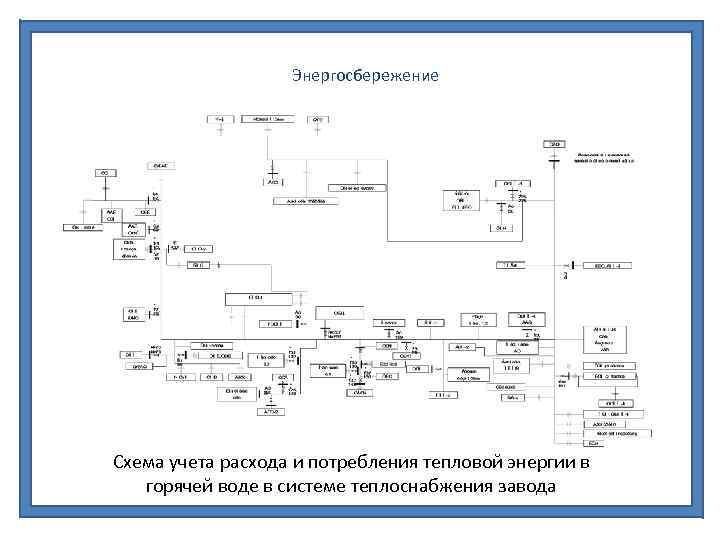

Энергосбережение Схема учета расхода и потребления тепловой энергии в горячей воде в системе теплоснабжения завода

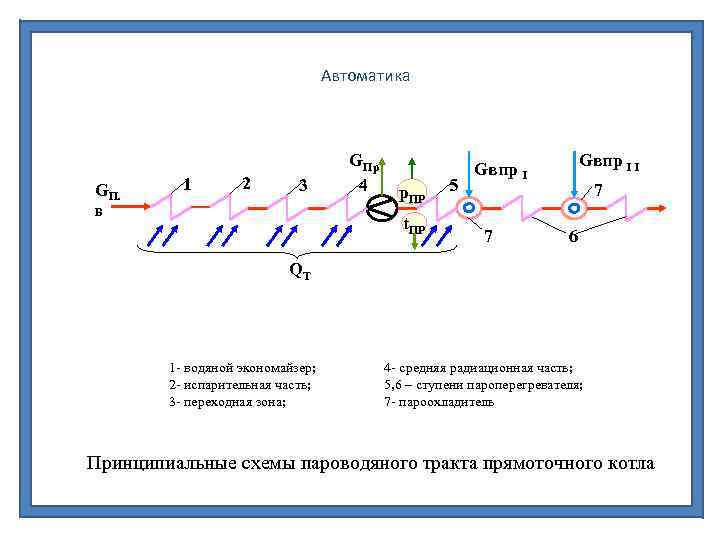

Автоматика GП. 1 2 3 В GПр 4 р. ПР t. ПР 5 Gвпр I I Gвпр I 7 7 6 QT 1 - водяной экономайзер; 2 - испарительная часть; 3 - переходная зона; 4 - средняя радиационная часть; 5, 6 – ступени пароперегревателя; 7 - пароохладитель Принципиальные схемы пароводяного тракта прямоточного котла

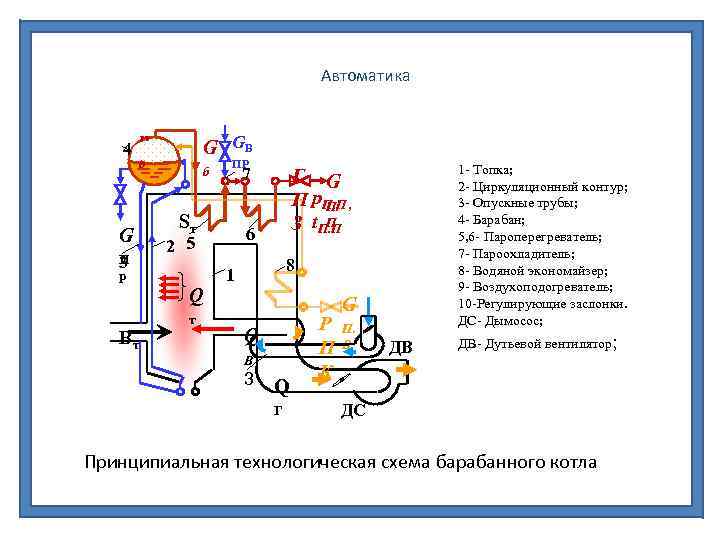

Автоматика 4 G П 3 р р G GВ б б 7 Sт т 1 - Топка; 2 - Циркуляционный контур; 3 - Опускные трубы; 4 - Барабан; 5, 6 - Пароперегреватель; 7 - Пароохладитель; 8 - Водяной экономайзер; 9 - Воздухоподогреватель; 10 -Регулирующие заслонки. ДС- Дымосос; Г G П р. П. П , П. П З t. П. П 6 2 5 Q Вт ПР 8 1 Q В 3 Q Г Р П К G П. В ДВ ДВ- Дутьевой вентилятор; ДС Принципиальная технологическая схема барабанного котла

Прекращение потока охлаждённой воды через стопор ∆GО. В ↓ Отключение всех масляных насосов уплотнений ↓МН ∆τ Отключение АГП Понижение уровня масла в баке НМ ↓ ∆τ ∆τ Отключение генератора от сети Останов турбогенератора Схема действия тепловых защит генератора

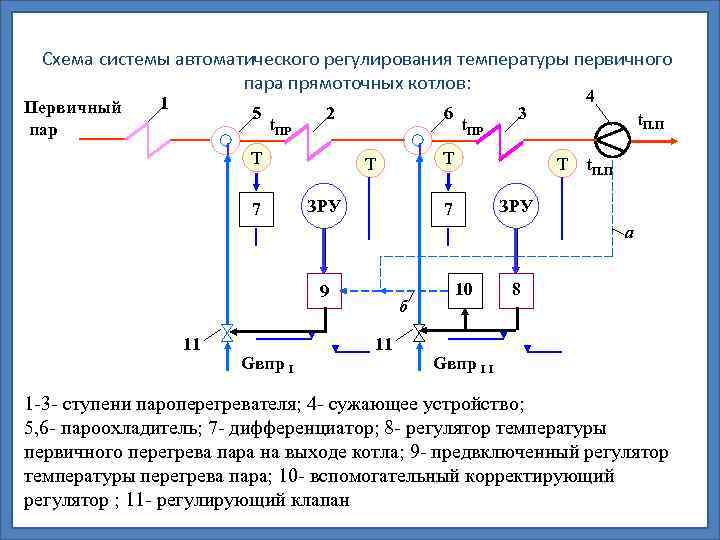

Схема системы автоматического регулирования температуры первичного пара прямоточных котлов: Первичный пар 1 5 t. ПР 2 Т 7 6 t. ПР 3 Т Т ЗРУ 4 t. П. П Т t. П. П ЗРУ 7 a 9 11 Gвпр I б 11 10 8 Gвпр I I 1 -3 - ступени пароперегревателя; 4 - сужающее устройство; 5, 6 - пароохладитель; 7 - дифференциатор; 8 - регулятор температуры первичного перегрева пара на выходе котла; 9 - предвключенный регулятор температуры перегрева пара; 10 - вспомогательный корректирующий регулятор ; 11 - регулирующий клапан

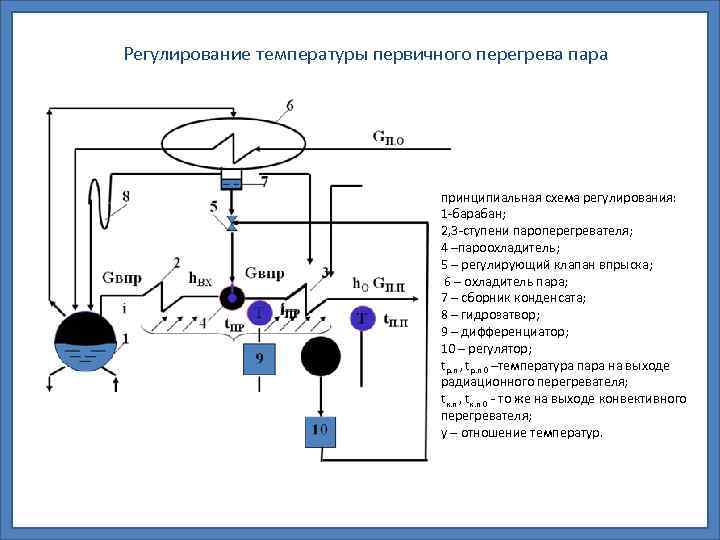

Регулирование температуры первичного перегрева пара принципиальная схема регулирования: 1 барабан; 2, 3 ступени пароперегревателя; 4 –пароохладитель; 5 – регулирующий клапан впрыска; 6 – охладитель пара; 7 – сборник конденсата; 8 – гидрозатвор; 9 – дифференциатор; 10 – регулятор; tр. п , tр. п 0 –температура пара на выходе радиационного перегревателя; tк. п , tк. п 0 то же на выходе конвективного перегревателя; у – отношение температур.

Схема автоматической системы регулирования температуры вторичного пара с помощью парового (линия а) или газового (линия б) теплообменников: 1, 3 – ступени вторичного пароперегревателя; 2 – паровой или газопаровой теплообменник; 4 – термопара; 5 – дифференциатор; 6 – ПИ регулятор температуры пара на выходе; 7 – пароохладитель; 8 – трёхходовой регулирующий клапан; 9 – обводной клапан; 10 – дополнительный впрыск пароохладителя; 11 регулятор дополнительного аварийного впрыскивания пароохладителя.

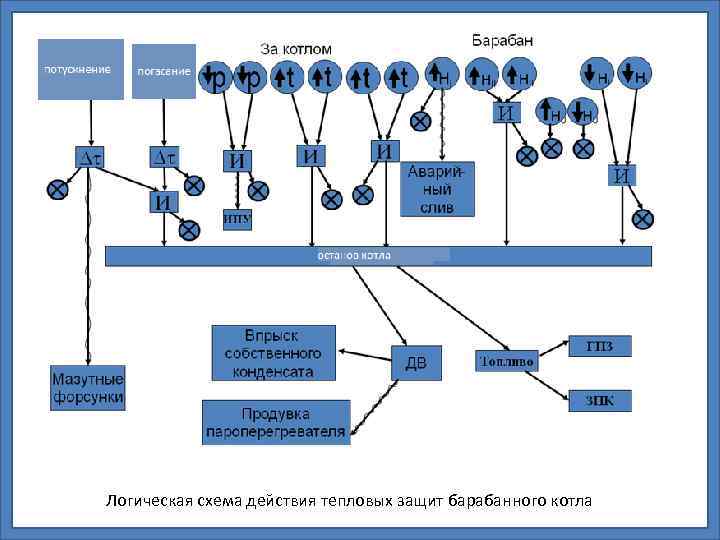

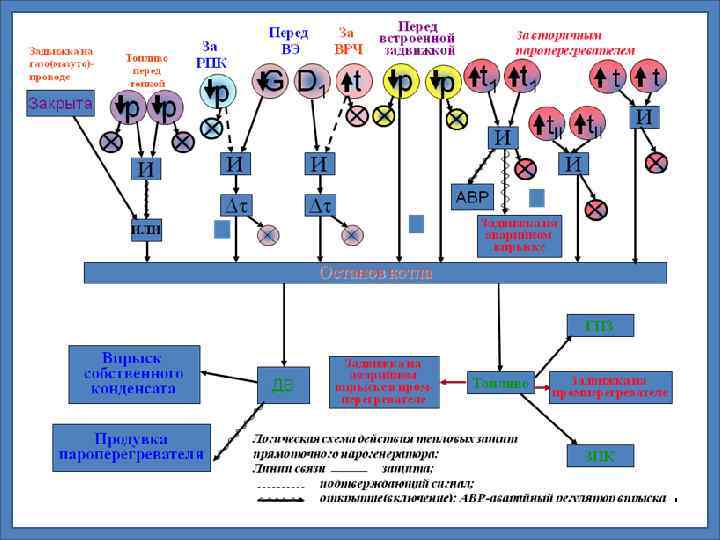

Логическая схема действия тепловых защит барабанного котла

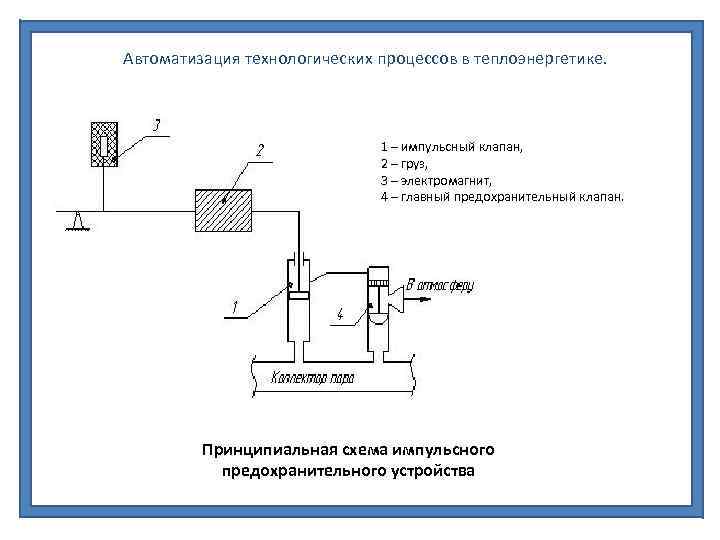

Автоматизация технологических процессов в теплоэнергетике. 1 – импульсный клапан, 2 – груз, 3 – электромагнит, 4 – главный предохранительный клапан. Принципиальная схема импульсного предохранительного устройства

Автоматизация технологических процессов в теплоэнергетике. 1 — барабан; 2, 3— ступени пароперегревателя; 4 — пароохладитель; 5 — регулирующий клапан впрыска; 6 — охладитель пара; 7 — сборник конденсата; 8 — гидрозатвор; 9 — дифференциатор; 10 — регулятор Принципиальная схема регулирования температуры перегрева первичного пара

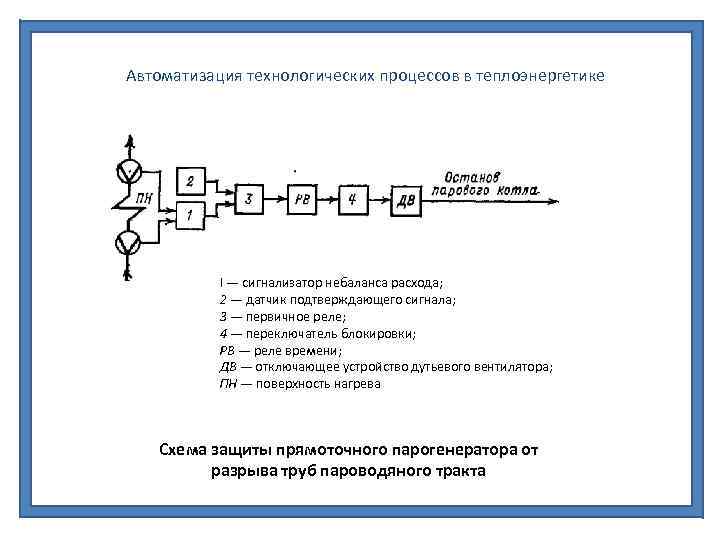

Автоматизация технологических процессов в теплоэнергетике I — сигнализатор небаланса расхода; 2 — датчик подтверждающего сигнала; 3 — первичное реле; 4 — переключатель блокировки; РВ — реле времени; ДВ — отключающее устройство дутьевого вентилятора; ПН — поверхность нагрева Схема защиты прямоточного парогенератора от разрыва труб пароводяного тракта

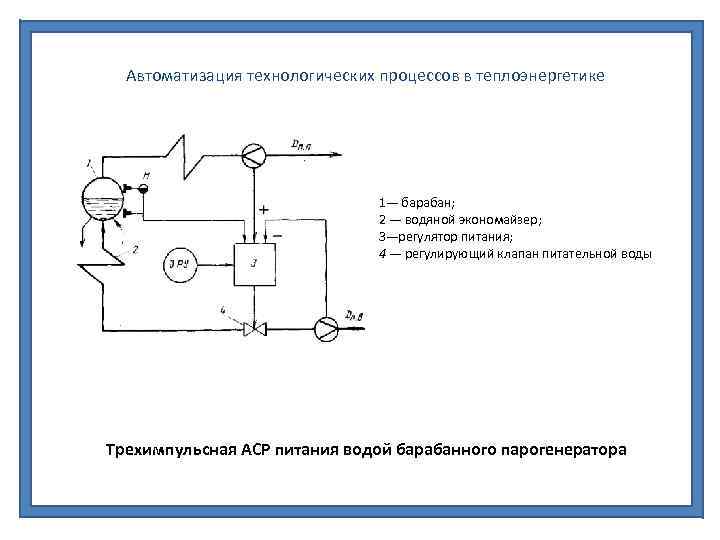

Автоматизация технологических процессов в теплоэнергетике 1— барабан; 2 — водяной экономайзер; 3—регулятор питания; 4 — регулирующий клапан питательной воды Трехимпульсная АСР питания водой барабанного парогенератора

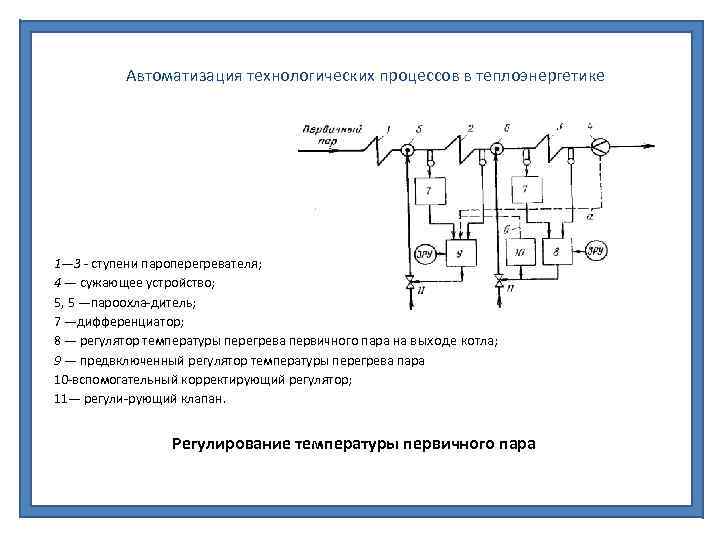

Автоматизация технологических процессов в теплоэнергетике 1— 3 ступени пароперегревателя; 4 — сужающее устройство; 5, 5 —пароохла дитель; 7 —дифференциатор; 8 — регулятор температуры перегрева первичного пара на выходе котла; 9 — предвключенный регулятор температуры перегрева пара 10 вспомогательный корректирующий регулятор; 11— регули рующий клапан. Регулирование температуры первичного пара

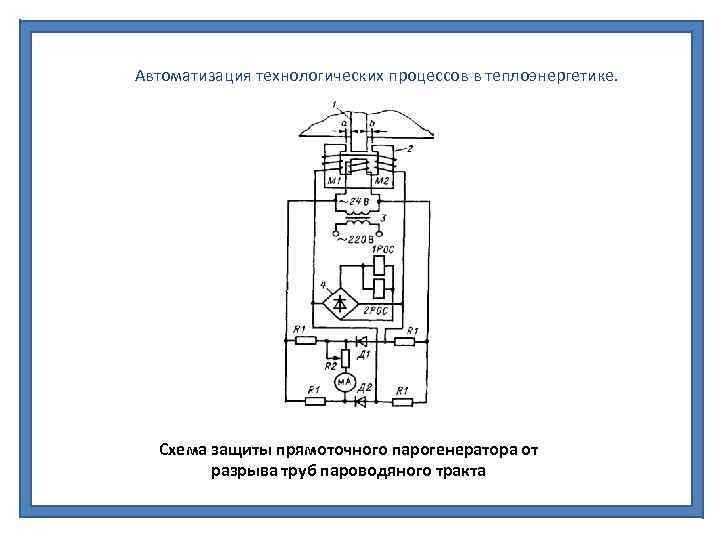

Автоматизация технологических процессов в теплоэнергетике. Схема защиты прямоточного парогенератора от разрыва труб пароводяного тракта
