Пар как энергоноситель

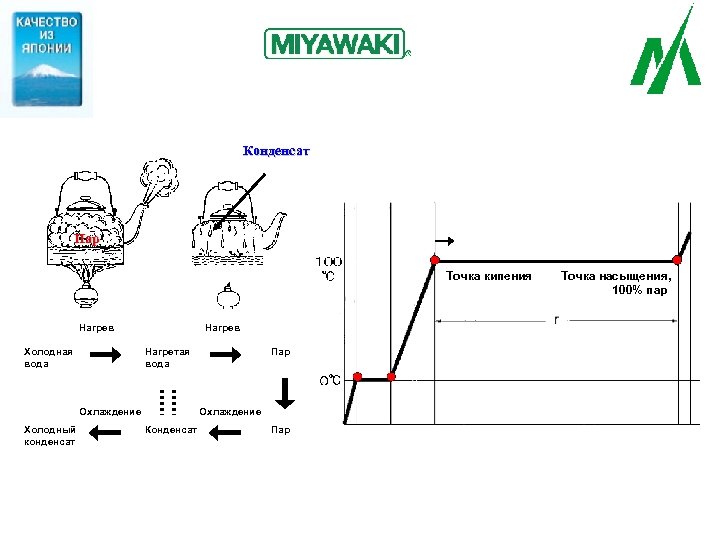

Конденсат Пар Точка кипения Нагрев Холодная вода Охлаждение Холодный конденсат Нагрев Пар Нагретая вода Охлаждение Конденсат Точка насыщения, 100% пар Пар

Изм. состояния среды Изм. с Изм. темп. Вода 15 kcal/kg １５℃ 100℃ Вода 100 kcal/kg Пар 639 kcal/kg (100+539) 100℃ kcal/kg 100℃ Вода １５℃ 100 kcal/kg Нагрев Отдача тепла Пар 639 kcal/kg (100+539) kcal/kg Нагрев Точка насыщения Конденсат Пар 639 kcal/kg (100+539) kcal/kg Пар 639 kcal/kg (100+539) 100℃ Конденсат 100 kcal/kg Изменение состояния среды 100℃ Конденсат 100 kcal/kg 100℃ １５℃ Конденсат 15 kcal/kg １５℃

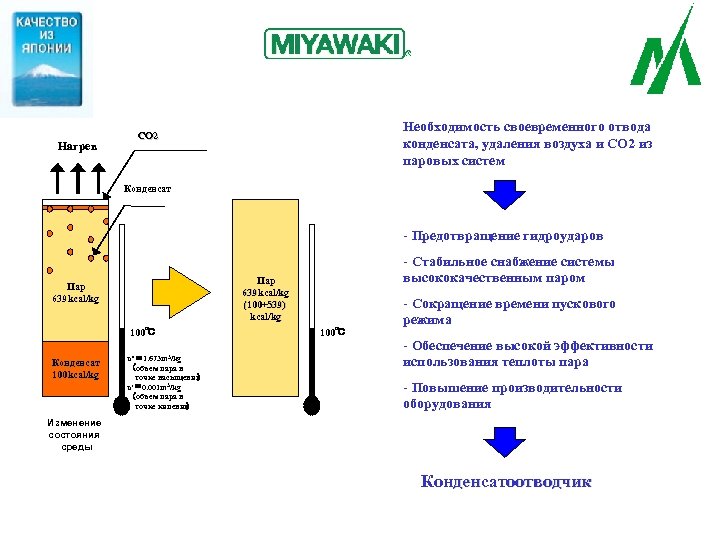

Нагрев Необходимость своевременного отвода конденсата, удаления воздуха и СО 2 из паровых систем СО 2 Конденсат - Предотвращение гидроударов Пар 639 kcal/kg (100+539) kcal/kg Пар 639 kcal/kg 100℃ Конденсат 100 kcal/kg - Стабильное снабжение системы высококачественным паром υ”＝ 1. 673 m 3/kg 　（объем пара в точке насыщения ） υ’＝ 0. 001 m 3/kg 　（объем пара в точке кипения ） 100℃ - Сокращение времени пускового режима - Обеспечение высокой эффективности использования теплоты пара - Повышение производительности оборудования Изменение состояния среды Конденсатоотводчик

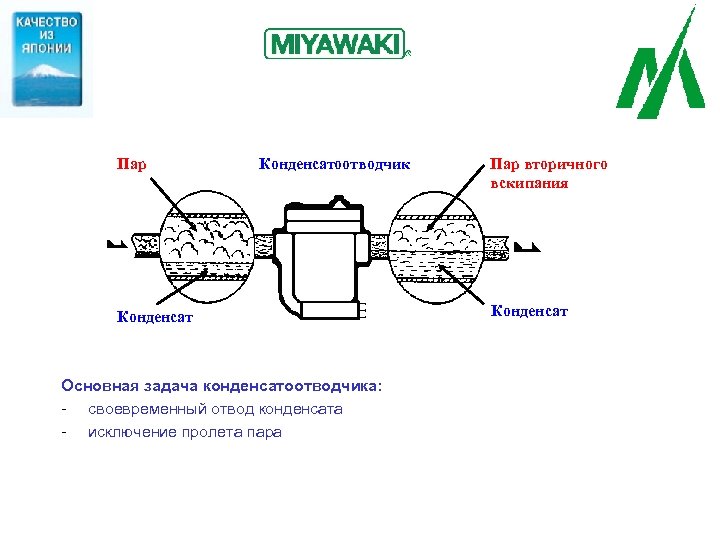

Пар Конденсатоотводчик Конденсат Основная задача конденсатоотводчика: - своевременный отвод конденсата - исключение пролета пара Пар вторичного вскипания Конденсат

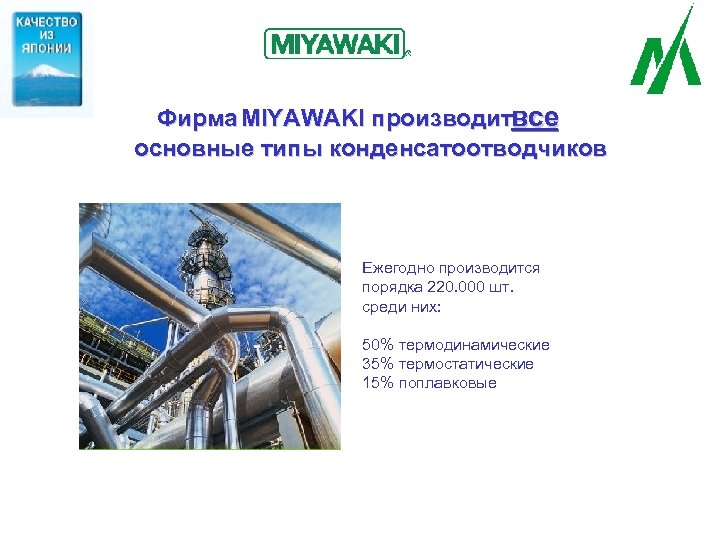

Фирма MIYAWAKI производит се в основные типы конденсатоотводчиков Ежегодно производится порядка 220. 000 шт. среди них: 50% термодинамические 35% термостатические 15% поплавковые

Основные типы конденсатоотводчик в и о принцип их действия

Основные типы конденсатоотводчиков Основные типы Принцип действия Тип Модели Разница в удельном весе между паром и конденсатом Серия Е Разница в удельном весе между паром и конденсатом Поплавковые c шаровым поплавком Серия G Разница по температуре между паром и конденсатом Механические КО Поплавковые с опрокинутым поплавком • Управляемые по температуре • Уравновешенные по давлению • Со специальным термоэлементом Термостатические КО Термодинамические КО Принцип Бернулли Дисковые • Серия ТВ • Серия D • Серия W Серия S

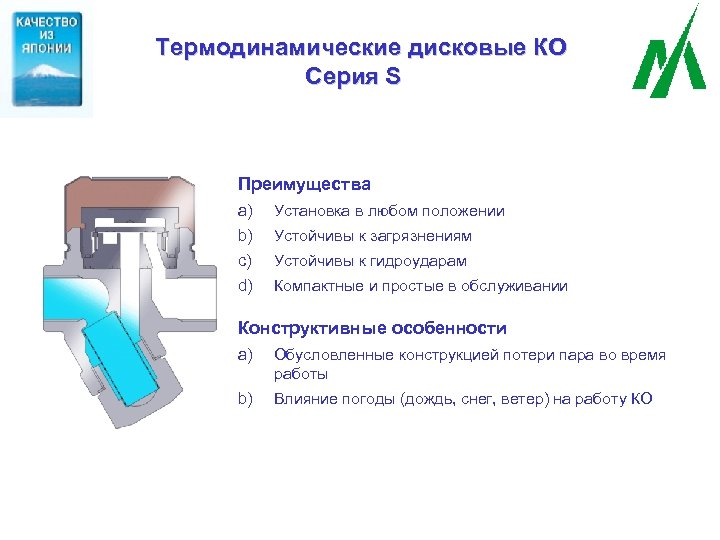

Термодинамические дисковые КО Серия S Преимущества a) Установка в любом положении b) Устойчивы к загрязнениям c) Устойчивы к гидроударам d) Компактные и простые в обслуживании Конструктивные особенности a) Обусловленные конструкцией потери пара во время работы b) Влияние погоды (дождь, снег, ветер) на работу КО

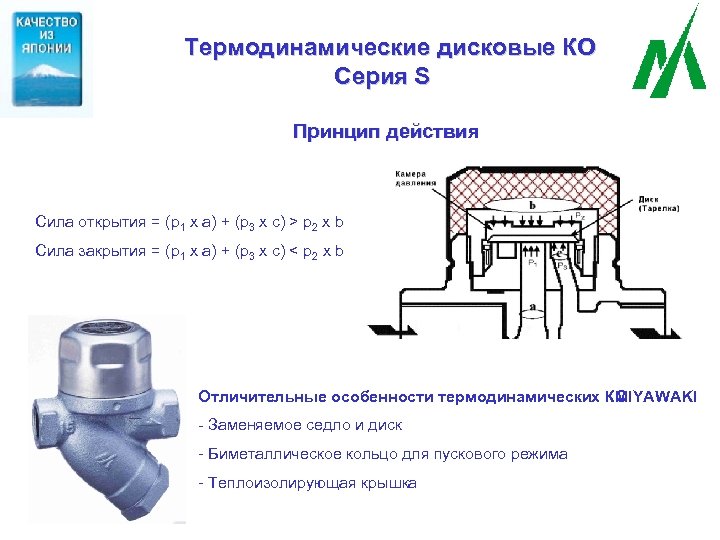

Термодинамические дисковые КО Серия S Принцип действия Сила открытия = (p 1 x a) + (p 3 x c) > p 2 x b Сила закрытия = (p 1 x a) + (p 3 x c) < p 2 x b Отличительные особенности термодинамических КО MIYAWAKI - Заменяемое седло и диск - Биметаллическое кольцо для пускового режима - Теплоизолирующая крышка

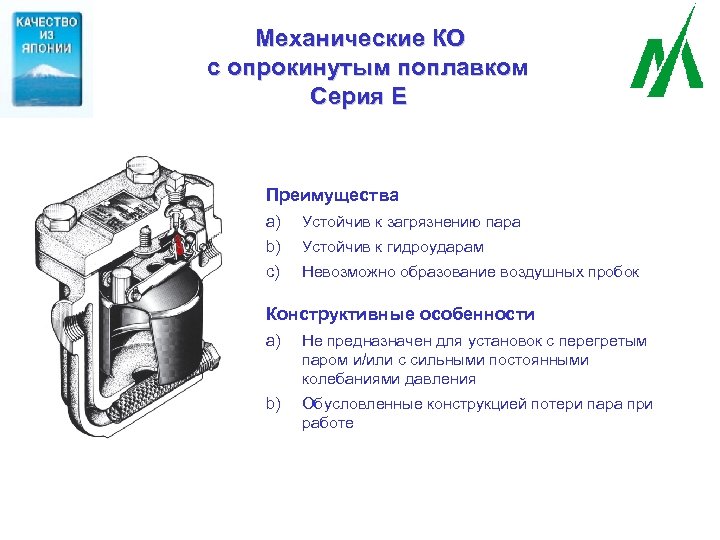

Механические КО с опрокинутым поплавком Серия Е Преимущества a) Устойчив к загрязнению пара b) Устойчив к гидроударам c) Невозможно образование воздушных пробок Конструктивные особенности a) Не предназначен для установок с перегретым паром и/или с сильными постоянными колебаниями давления b) Обусловленные конструкцией потери пара при работе

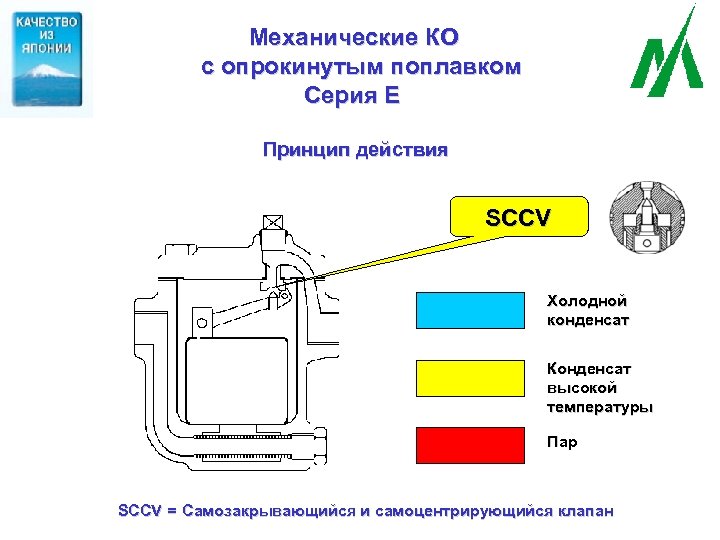

Механические КО с опрокинутым поплавком Серия Е Принцип действия SCCV Холодной конденсат Конденсат высокой температуры Пар SCCV = Самозакрывающийся и самоцентрирующийся клапан

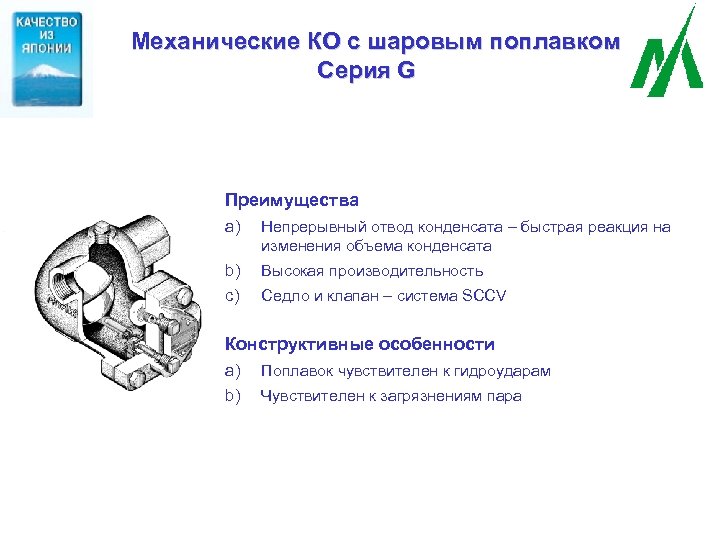

Механические КО с шаровым поплавком Серия G Преимущества a) Непрерывный отвод конденсата – быстрая реакция на изменения объема конденсата b) Высокая производительность c) Седло и клапан – система SCCV Конструктивные особенности a) Поплавок чувствителен к гидроударам b) Чувствителен к загрязнениям пара

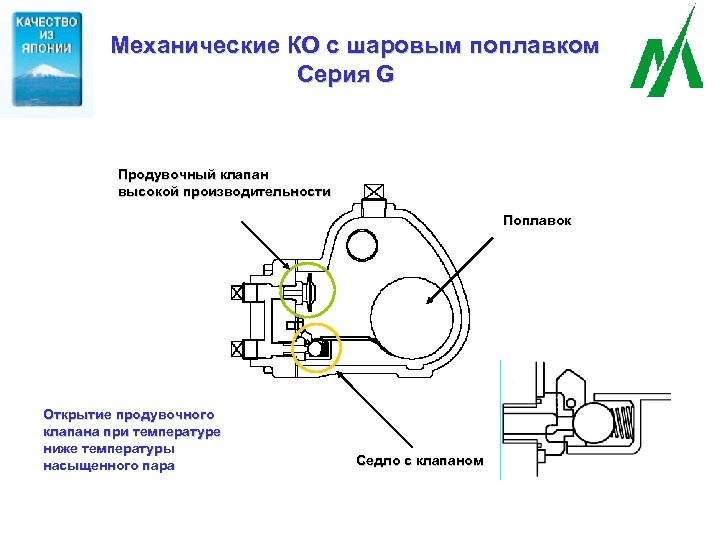

Механические КО с шаровым поплавком Серия G Продувочный клапан высокой производительности Поплавок Открытие продувочного клапана при температуре ниже температуры насыщенного пара Седло с клапаном

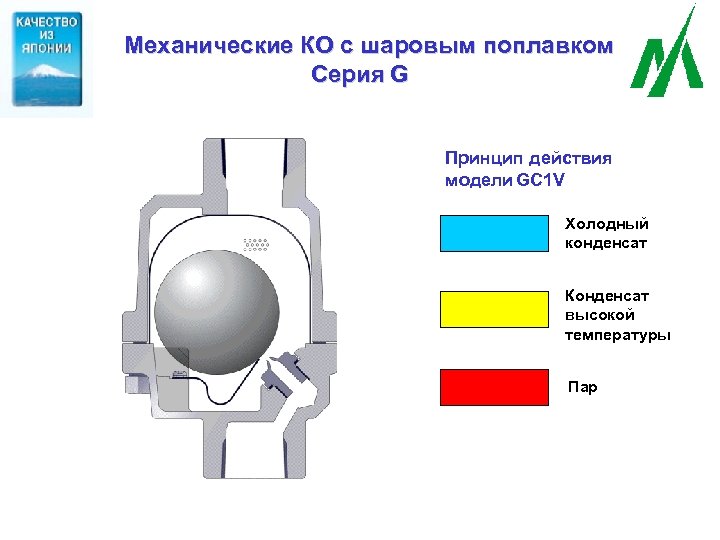

Механические КО с шаровым поплавком Серия G Принцип действия модели GC 1 V Холодный конденсат Конденсат высокой температуры Пар

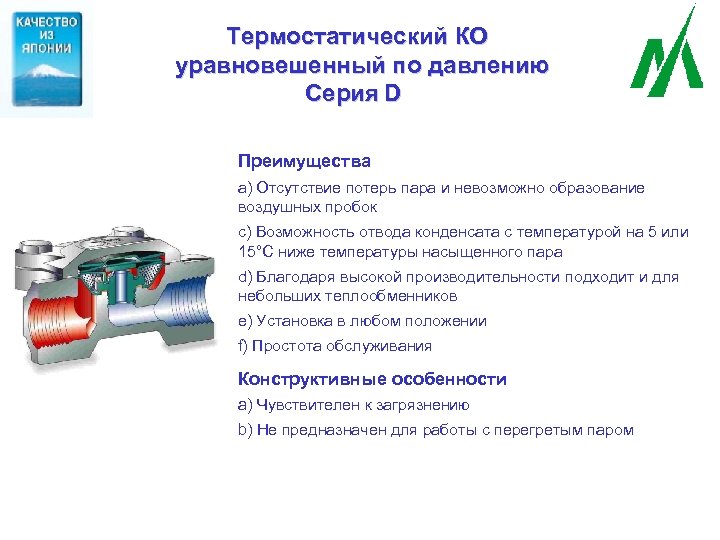

Термостатический КО уравновешенный по давлению Серия D Преимущества а) Отсутствие потерь пара и невозможно образование воздушных пробок c) Возможность отвода конденсата с температурой на 5 или 15°C ниже температуры насыщенного пара d) Благодаря высокой производительности подходит и для небольших теплообменников e) Установка в любом положении f) Простота обслуживания Конструктивные особенности a) Чувствителен к загрязнению b) Не предназначен для работы с перегретым паром

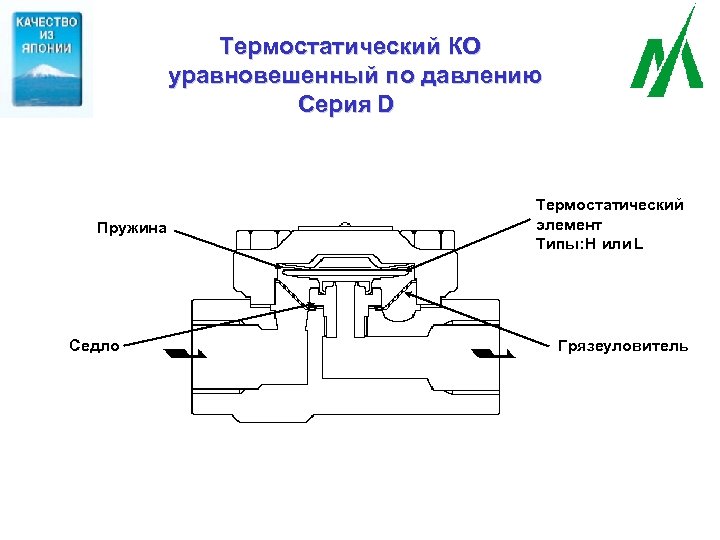

Термостатический КО уравновешенный по давлению Серия D Пружина Седло Термостатический элемент Типы: или L H Грязеуловитель

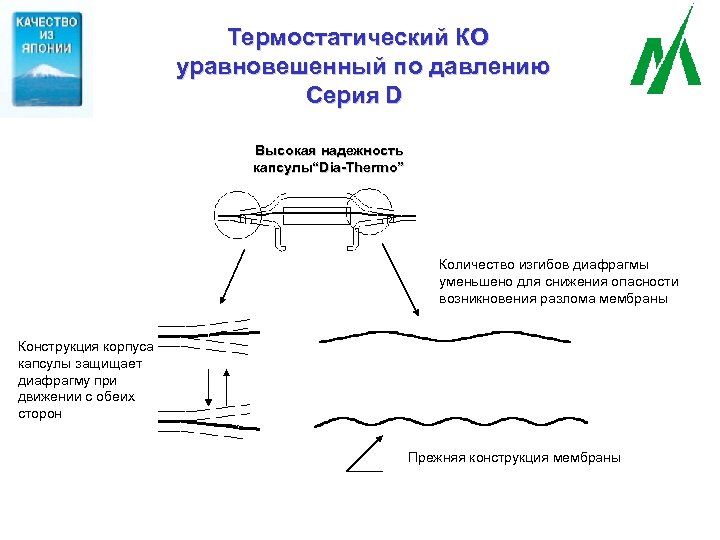

Термостатический КО уравновешенный по давлению Серия D Высокая надежность капсулы Dia-Thermo” “ Количество изгибов диафрагмы уменьшено для снижения опасности возникновения разлома мембраны Конструкция корпуса капсулы защищает диафрагму при движении с обеих сторон Прежняя конструкция мембраны

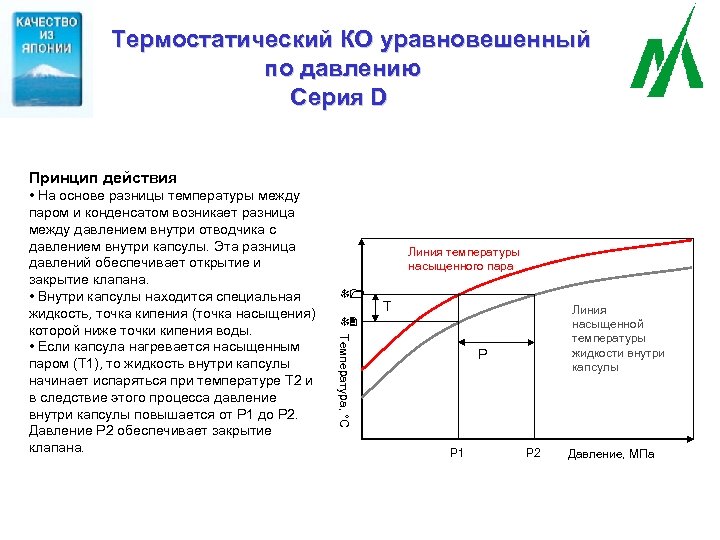

Термостатический КО уравновешенный по давлению Серия D Принцип действия Линия температуры насыщенного пара T 1 T Линия насыщенной температуры жидкости внутри капсулы T 2 Температура, °С • На основе разницы температуры между паром и конденсатом возникает разница между давлением внутри отводчика с давлением внутри капсулы. Эта разница давлений обеспечивает открытие и закрытие клапана. • Внутри капсулы находится специальная жидкость, точка кипения (точка насыщения) которой ниже точки кипения воды. • Если капсула нагревается насыщенным паром (Т 1), то жидкость внутри капсулы начинает испаряться при температуре Т 2 и в следствие этого процесса давление внутри капсулы повышается от Р 1 до Р 2. Давление Р 2 обеспечивает закрытие клапана. P P 1 P 2 Давление, МПа

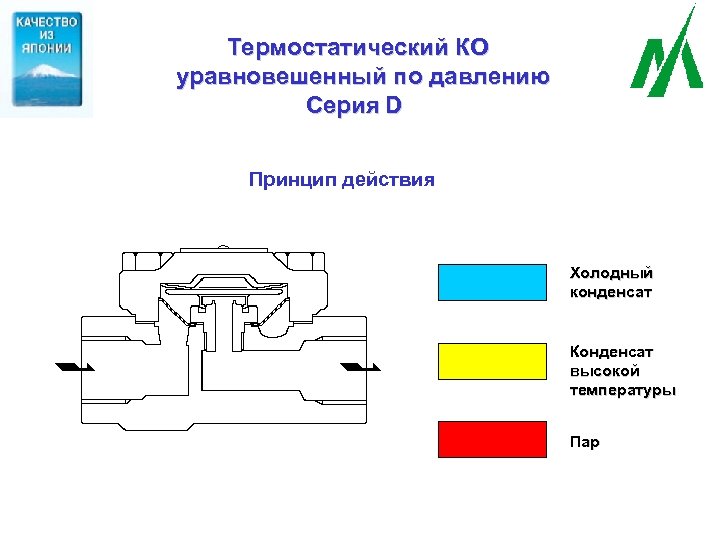

Термостатический КО уравновешенный по давлению Серия D Принцип действия Холодный конденсат Конденсат высокой температуры Пар

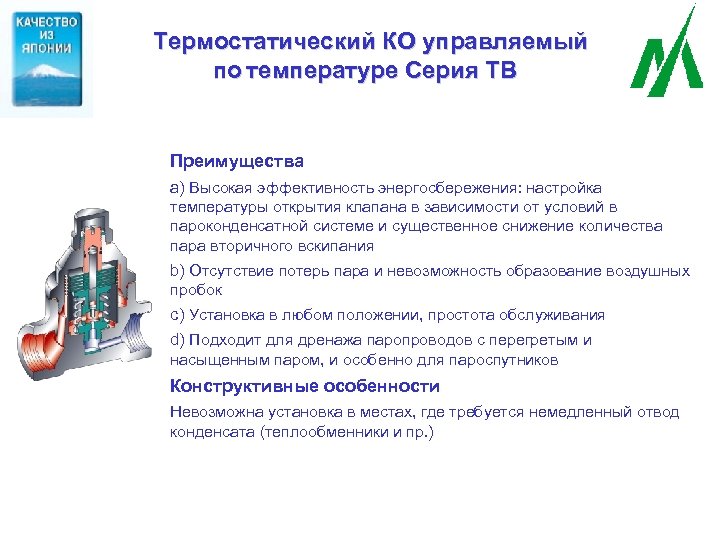

Термостатический КО управляемый по температуре Серия ТВ Преимущества a) Высокая эффективность энергосбережения: настройка температуры открытия клапана в зависимости от условий в пароконденсатной системе и существенное снижение количества пара вторичного вскипания b) Отсутствие потерь пара и невозможность образование воздушных пробок c) Установка в любом положении, простота обслуживания d) Подходит для дренажа паропроводов с перегретым и насыщенным паром, и особенно для пароспутников Конструктивные особенности Невозможна установка в местах, где требуется немедленный отвод конденсата (теплообменники и пр. )

Термостатический КО управляемый по температуре Серия ТВ Болт для настройки температуры Грязеуловитель Пружина Биметалл SCCV - клапан Седло

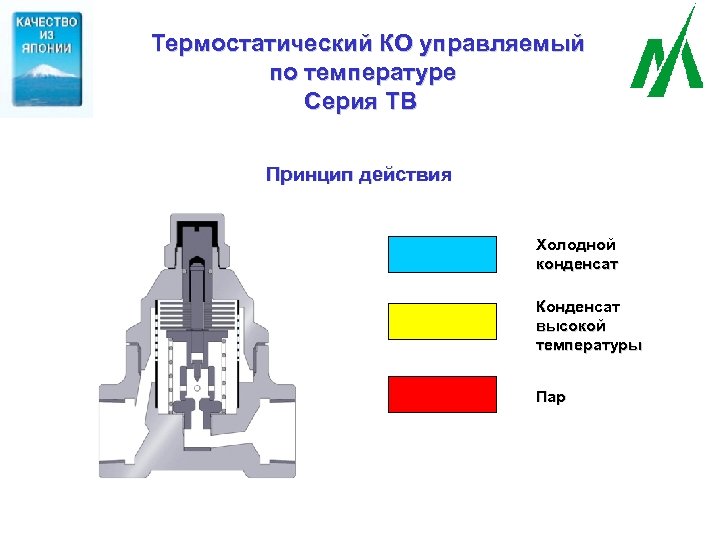

Термостатический КО управляемый по температуре Серия ТВ Принцип действия Холодной конденсат Конденсат высокой температуры Пар

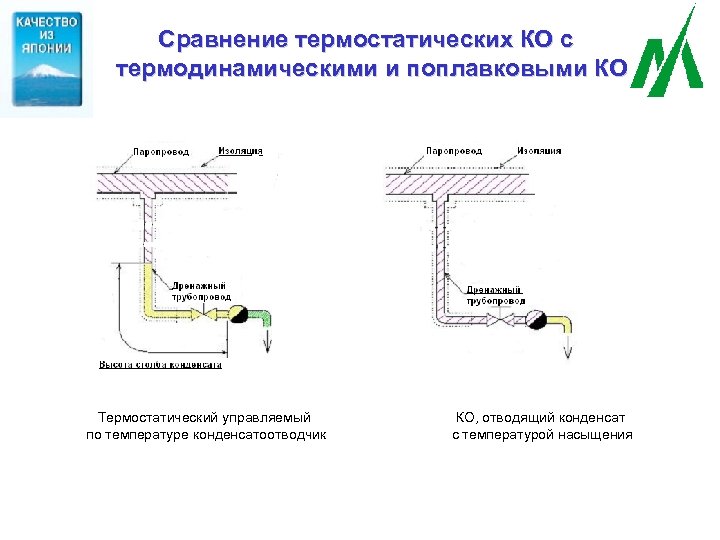

Сравнение термостатических КО с термодинамическими и поплавковыми КО Термостатический управляемый по температуре конденсатоотводчик КО, отводящий конденсат с температурой насыщения

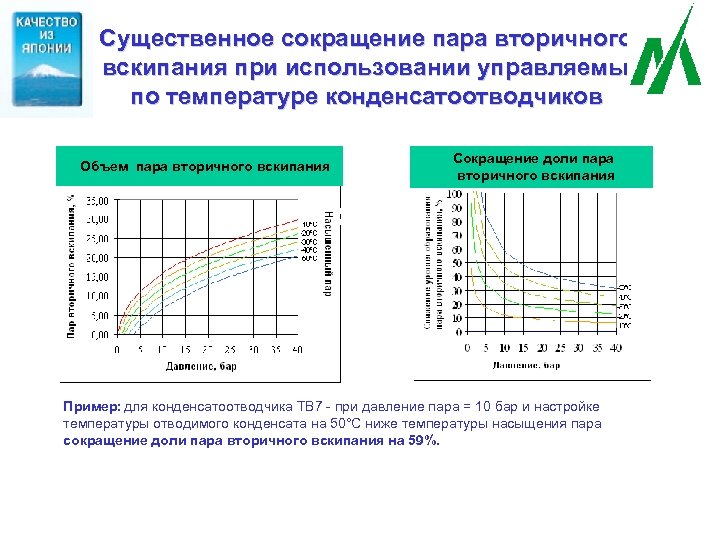

Cущественное сокращение пара вторичного вскипания при использовании управляемых по температуре конденсатоотводчиков Объем пара вторичного вскипания Сокращение доли пара вторичного вскипания Пример: для конденсатоотводчика TB 7 - при давление пара = 10 бар и настройке температуры отводимого конденсата на 50°С ниже температуры насыщения пара сокращение доли пара вторичного вскипания на 59%.

Преимущества управляемых по температуре термостатических КО MIYAWAKI

Принципы правильного подбора конденсатоотводчиков

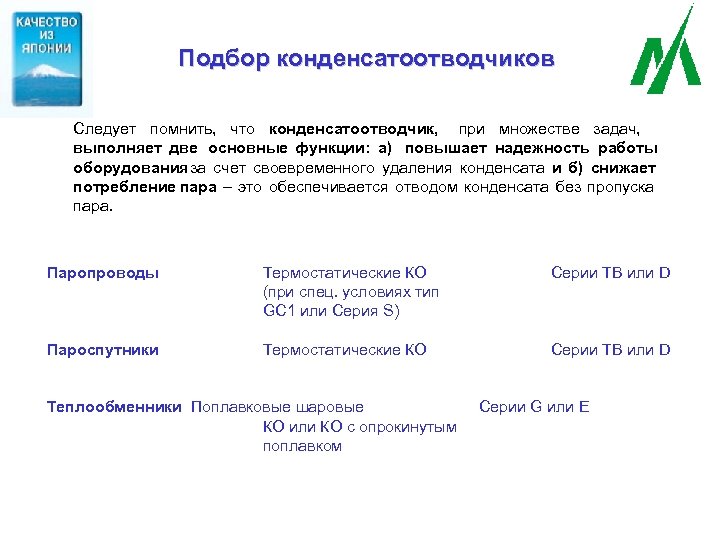

Подбор конденсатоотводчиков Следует помнить, что конденсатоотводчик, при множестве задач, выполняет две основные функции: а) повышает надежность работы оборудования за счет своевременного удаления конденсата и б) снижает потребление пара – это обеспечивается отводом конденсата без пропуска пара. Паропроводы Термостатические КО (при спец. условиях тип GC 1 или Серия S) Серии TB или D Пароспутники Термостатические КО Серии TB или D Теплообменники Поплавковые шаровые КО или КО с опрокинутым поплавком Серии G или E

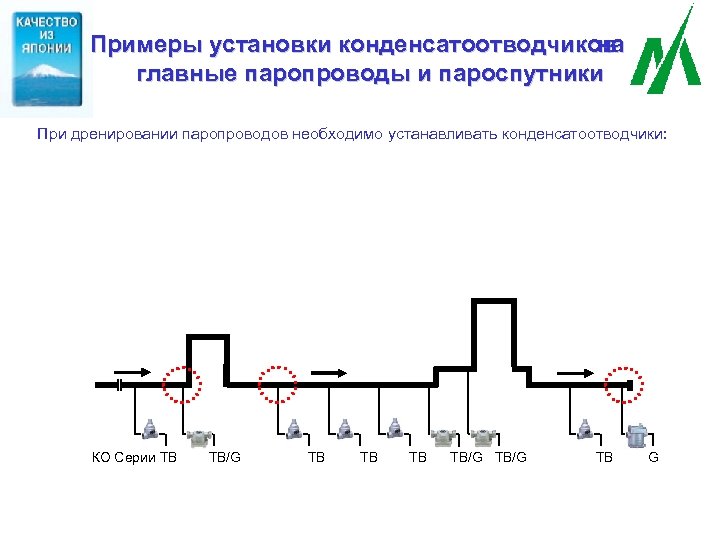

Примеры установки конденсатоотводчиков на главные паропроводы и пароспутники При дренировании паропроводов необходимо устанавливать конденсатоотводчики: КО Серии TB TB/G TB G

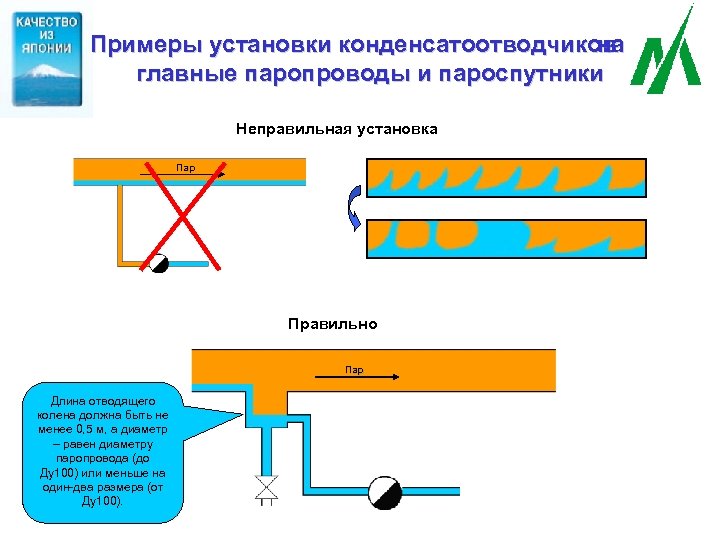

Примеры установки конденсатоотводчиков на главные паропроводы и пароспутники Неправильная установка Пар Правильно Пар Длина отводящего колена должна быть не менее 0, 5 м, а диаметр – равен диаметру паропровода (до Ду100) или меньше на один-два размера (от Ду100).

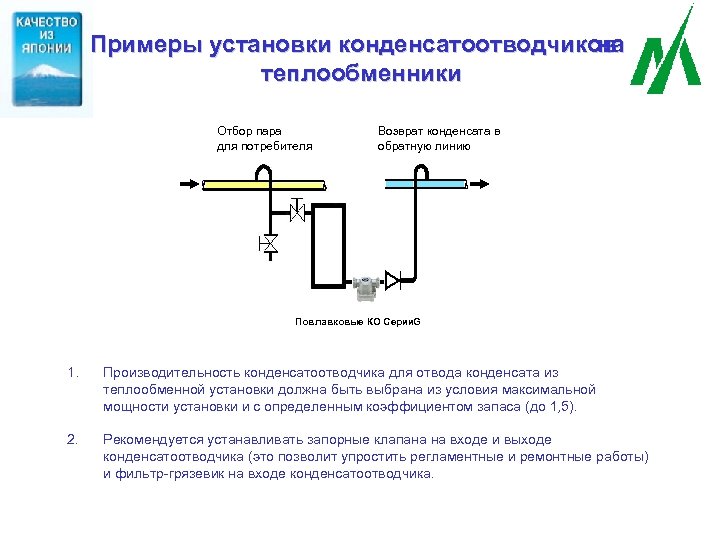

Примеры установки конденсатоотводчиков на теплообменники Отбор пара для потребителя Возврат конденсата в обратную линию Повлавковые КО Серии G 1. Производительность конденсатоотводчика для отвода конденсата из теплообменной установки должна быть выбрана из условия максимальной мощности установки и с определенным коэффициентом запаса (до 1, 5). 2. Рекомендуется устанавливать запорные клапана на входе и выходе конденсатоотводчика (это позволит упростить регламентные и ремонтные работы) и фильтр-грязевик на входе конденсатоотводчика.

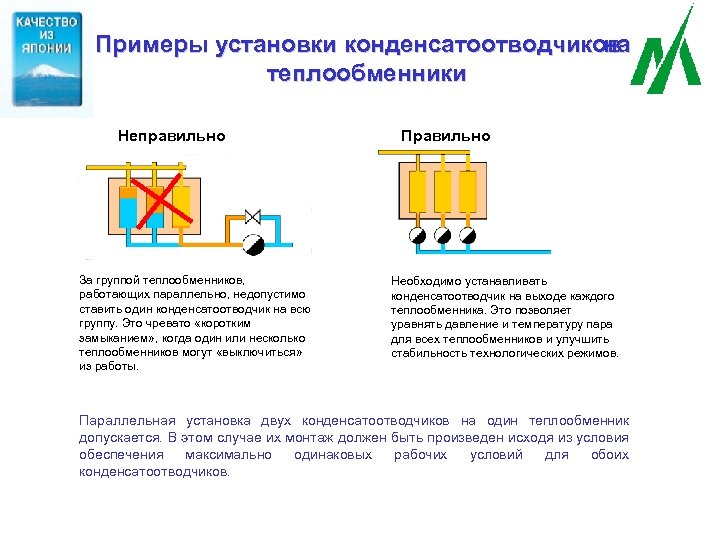

Примеры установки конденсатоотводчиков на теплообменники Неправильно За группой теплообменников, работающих параллельно, недопустимо ставить один конденсатоотводчик на всю группу. Это чревато «коротким замыканием» , когда один или несколько теплообменников могут «выключиться» из работы. Правильно Необходимо устанавливать конденсатоотводчик на выходе каждого теплообменника. Это позволяет уравнять давление и температуру пара для всех теплообменников и улучшить стабильность технологических режимов. Параллельная установка двух конденсатоотводчиков на один теплообменник допускается. В этом случае их монтаж должен быть произведен исходя из условия обеспечения максимально одинаковых рабочих условий для обоих конденсатоотводчиков.

Примеры установки конденсатоотводчиков на тепловые регистры Пар Неправиль Правильно но Пар КО Конденсатоотводчик должен находится в нижней точке дренируемого оборудования КО Затопленная конденсатом полость

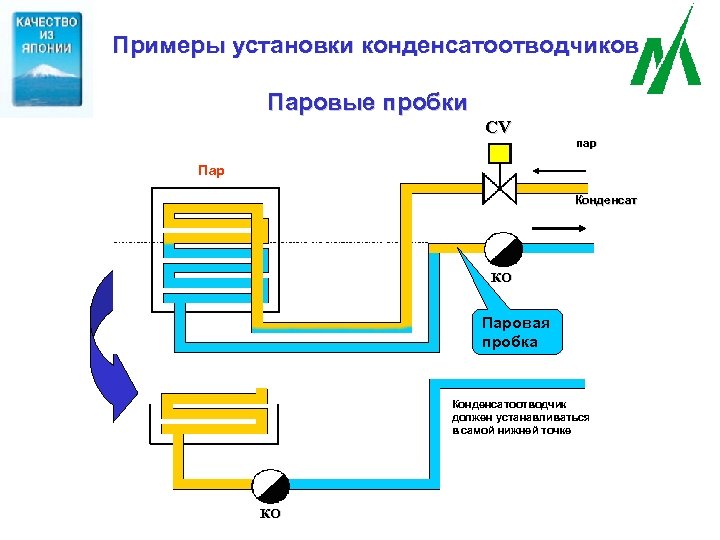

Примеры установки конденсатоотводчиков Паровые пробки CV пар Пар Конденсат КО Паровая пробка Конденсатоотводчик должен устанавливаться в самой нижней точке КО

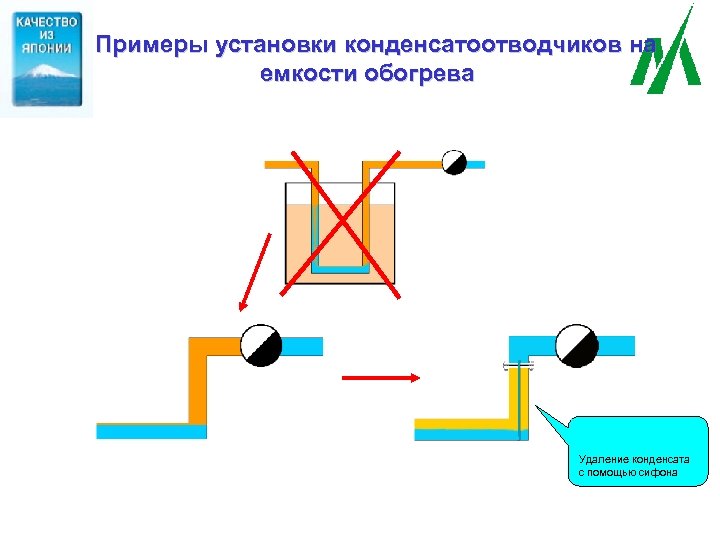

Примеры установки конденсатоотводчиков на емкости обогрева Удаление конденсата с помощью сифона

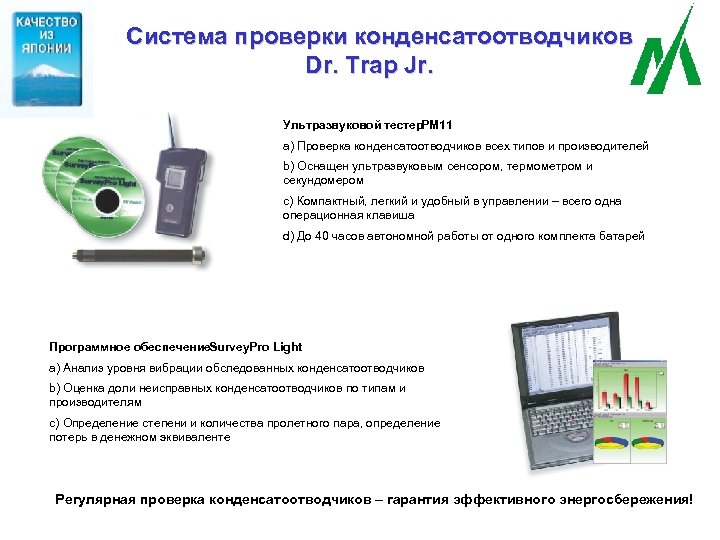

Система проверки конденсатоотводчиков Dr. Trap Jr. Ультразвуковой тестер PM 11 a) Проверка конденсатоотводчиков всех типов и производителей b) Оснащен ультразвуковым сенсором, термометром и секундомером c) Компактный, легкий и удобный в управлении – всего одна операционная клавиша d) До 40 часов автономной работы от одного комплекта батарей Программное обеспечение urvey. Pro Light S a) Анализ уровня вибрации обследованных конденсатоотводчиков b) Оценка доли неисправных конденсатоотводчиков по типам и производителям c) Определение степени и количества пролетного пара, определение потерь в денежном эквиваленте Регулярная проверка конденсатоотводчиков – гарантия эффективного энергосбережения!

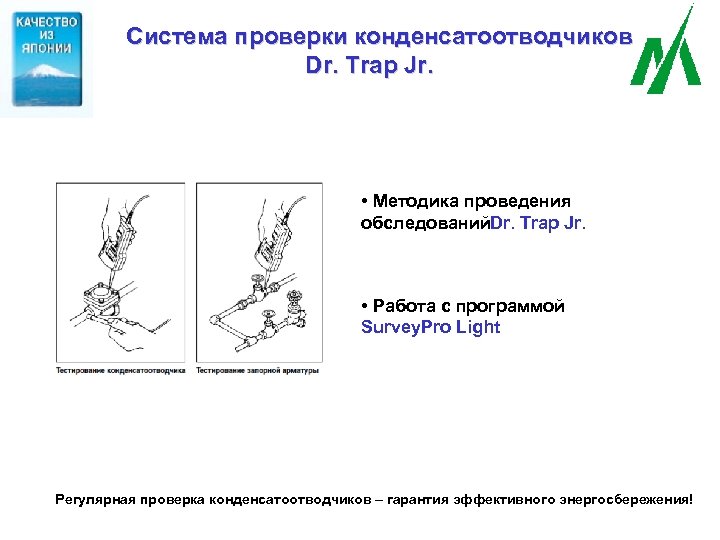

Система проверки конденсатоотводчиков Dr. Trap Jr. • Методика проведения обследований Dr. Trap Jr. • Работа с программой Survey. Pro Light Регулярная проверка конденсатоотводчиков – гарантия эффективного энергосбережения!

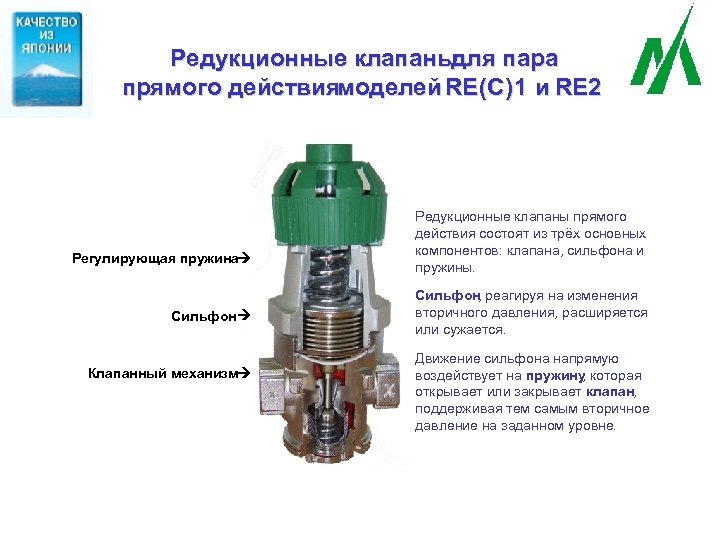

Редукционные клапаны для пара прямого действия моделей RE (С) 1 и RE 2 Регулирующая пружина Сильфон Клапанный механизм Редукционные клапаны прямого действия состоят из трёх основных компонентов: клапана, сильфона и пружины. Сильфон реагируя на изменения , вторичного давления, расширяется или сужается. Движение сильфона напрямую воздействует на пружину которая , открывает или закрывает клапан, поддерживая тем самым вторичное давление на заданном уровне.

Редукционные клапаны для пара c пилотным управлением моделей RE 3 и RE 10 N Пилотный клапан (конструкция идентична РК прямого действия) Импульсный канал Регулирующая часть (поршень с направляющей) Клапанный механизм Механизм пилотного клапана (сильфон с пилотным клапаном) реагирует на изменения вторичного давления, получая сигналы через импульсный канал. Движение сильфона открывает или закрывает пилотный клапан, регулируя количество пара, воздействующего на движение поршня. Поршень, в свою очередь, закрывает или открывает главный клапан, поддерживая тем самым вторичное давление на заданном уровне. РК для пара с пилотным управлением обеспечивают большую точность и более высокую производительность в сравнении с РК для пара прямого действия. Выбор того или иного типа РК зависит, в первую очередь, от рабочих условий и используемого оборудования.

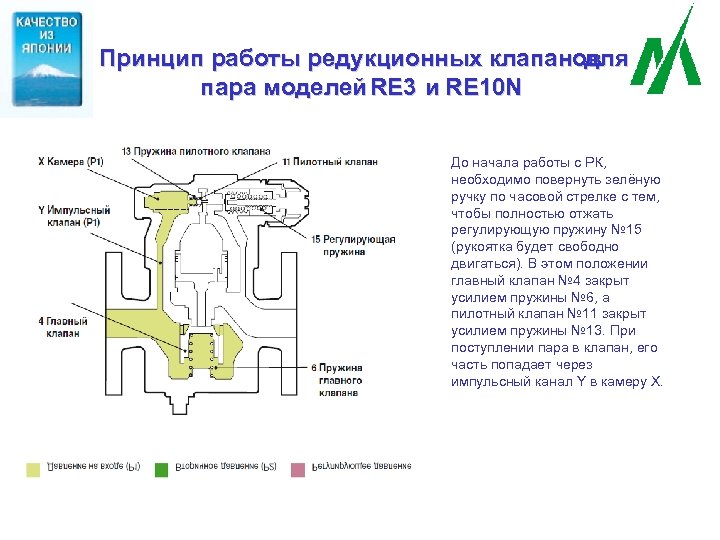

Принцип работы редукционных клапанов для пара моделей RE 3 и RE 10 N До начала работы с РК, необходимо повернуть зелёную ручку по часовой стрелке с тем, чтобы полностью отжать регулирующую пружину № 15 (рукоятка будет свободно двигаться). В этом положении главный клапан № 4 закрыт усилием пружины № 6, а пилотный клапан № 11 закрыт усилием пружины № 13. При поступлении пара в клапан, его часть попадает через импульсный канал Y в камеру Х.

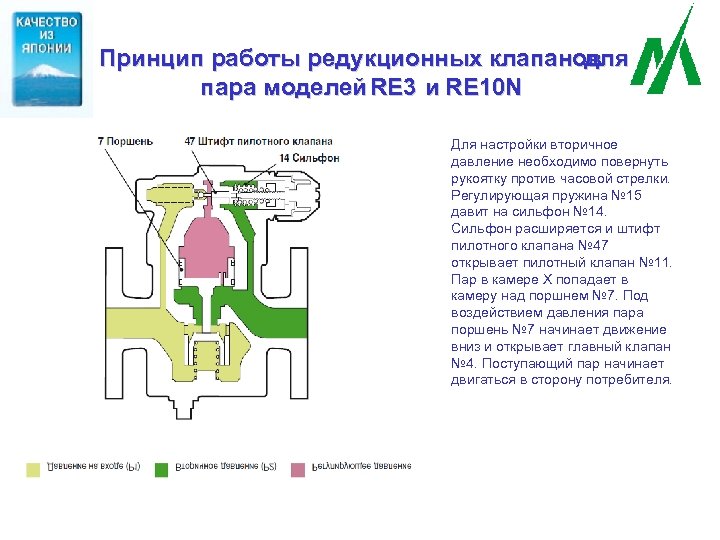

Принцип работы редукционных клапанов для пара моделей RE 3 и RE 10 N Для настройки вторичное давление необходимо повернуть рукоятку против часовой стрелки. Регулирующая пружина № 15 давит на сильфон № 14. Сильфон расширяется и штифт пилотного клапана № 47 открывает пилотный клапан № 11. Пар в камере Х попадает в камеру над поршнем № 7. Под воздействием давления пара поршень № 7 начинает движение вниз и открывает главный клапан № 4. Поступающий пар начинает двигаться в сторону потребителя.

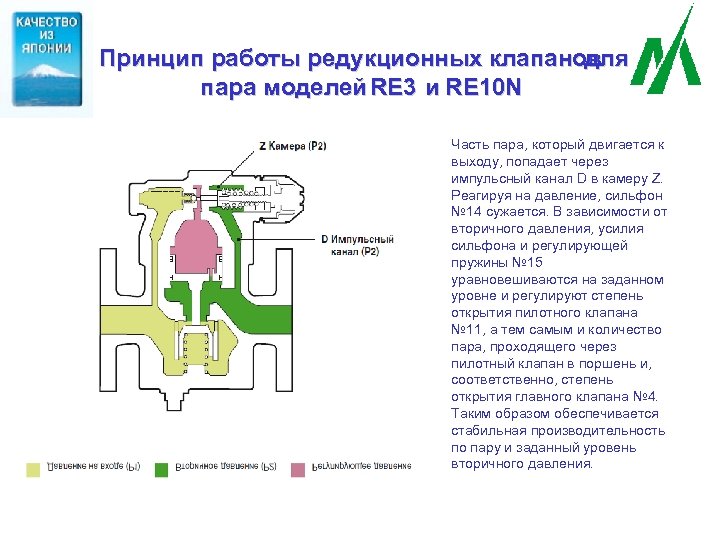

Принцип работы редукционных клапанов для пара моделей RE 3 и RE 10 N Часть пара, который двигается к выходу, попадает через импульсный канал D в камеру Z. Реагируя на давление, сильфон № 14 сужается. В зависимости от вторичного давления, усилия сильфона и регулирующей пружины № 15 уравновешиваются на заданном уровне и регулируют степень открытия пилотного клапана № 11, а тем самым и количество пара, проходящего через пилотный клапан в поршень и, соответственно, степень открытия главного клапана № 4. Таким образом обеспечивается стабильная производительность по пару и заданный уровень вторичного давления.
