Энергосберегающее оборудование Регламентирующие документы Федеральный закон

Энергосберегающее оборудование

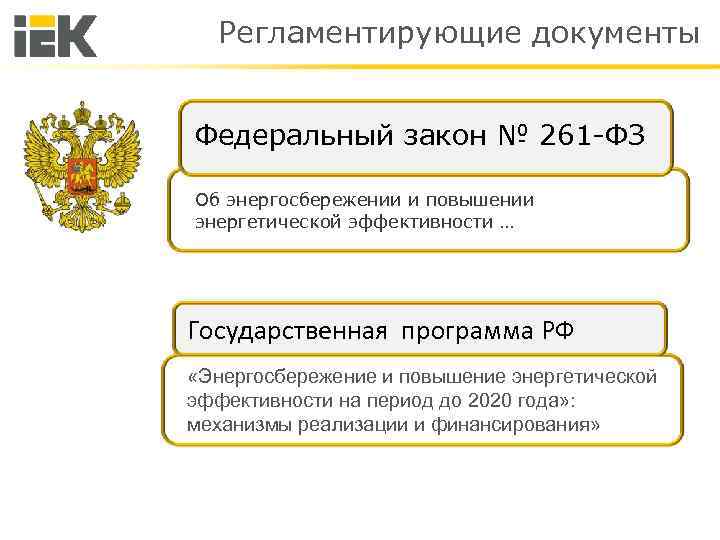

Регламентирующие документы Федеральный закон № 261 -ФЗ Об энергосбережении и повышении энергетической эффективности … Государственная программа РФ «Энергосбережение и повышение энергетической эффективности на период до 2020 года» : механизмы реализации и финансирования»

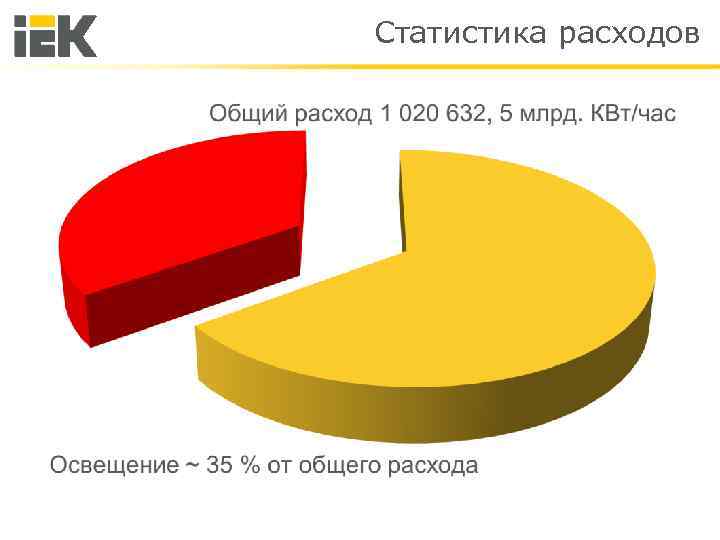

Статистика расходов

Потребление электроэнергии на освещение.

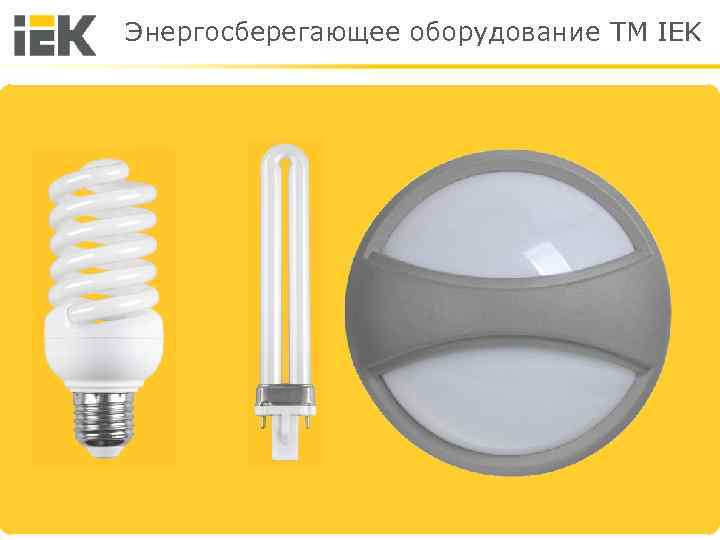

Энергосберегающее оборудование TM IEK

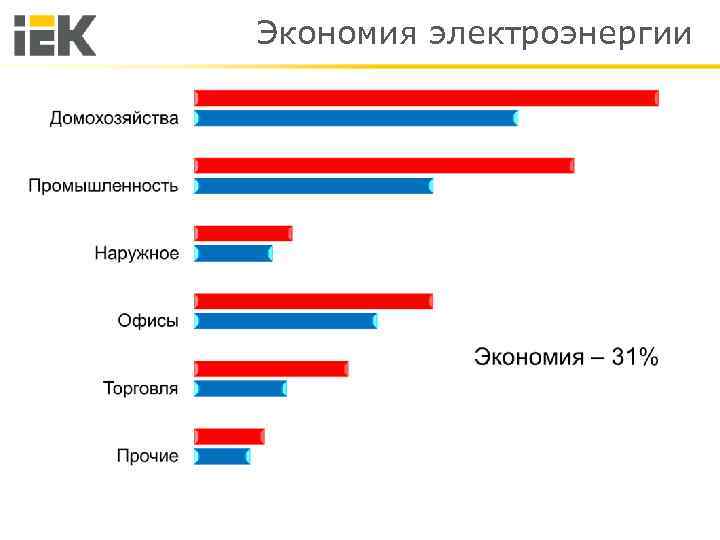

Экономия электроэнергии

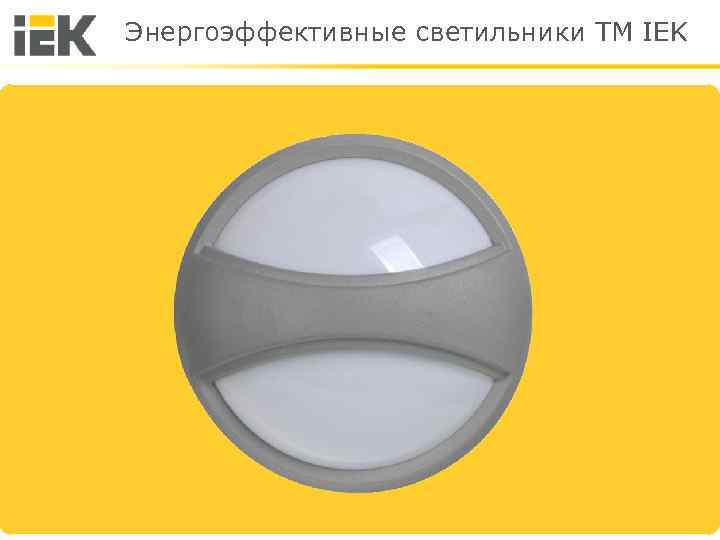

Энергоэффективные светильники TM IEK

Стартерная схема подключения 3 4 1 1 - люминесцентная лампа; 2 - стартер тлеющего разряда со встроенным помехозащитным конденсатором; 3 - ПРА (индуктивный балластдроссель); 4 - компенсирующий конденсатор (для повышения cos φ). 2 Схема, представленная на рисунке, исключительно проста и до середины 90 -х годов минувшего века была монопольной, то есть применялась во всех светильниках с люминесцентными лампами.

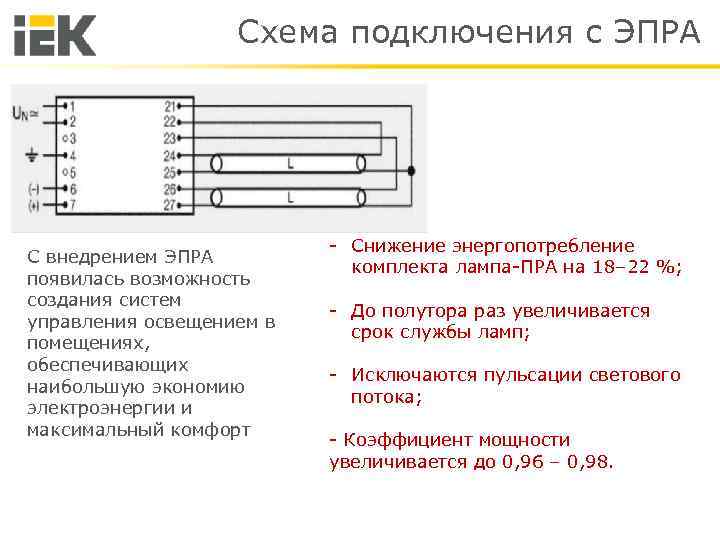

Схема подключения с ЭПРА С внедрением ЭПРА появилась возможность создания систем управления освещением в помещениях, обеспечивающих наибольшую экономию электроэнергии и максимальный комфорт - Снижение энергопотребление комплекта лампа-ПРА на 18– 22 %; - До полутора раз увеличивается срок службы ламп; - Исключаются пульсации светового потока; - Коэффициент мощности увеличивается до 0, 96 – 0, 98.

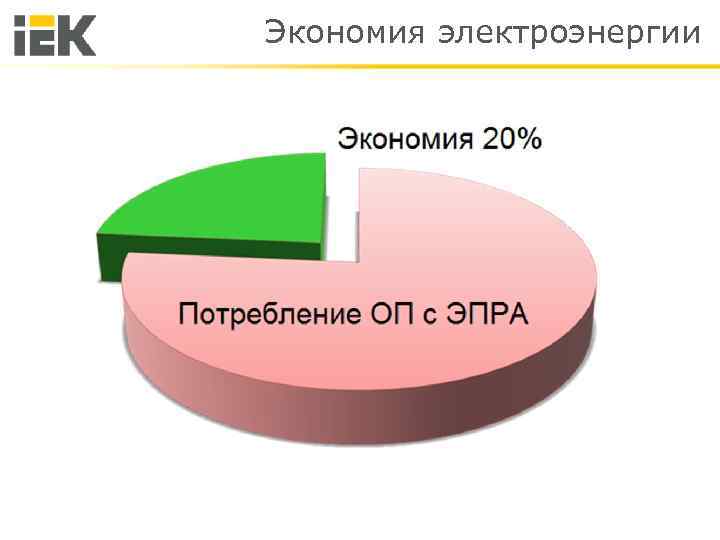

Экономия электроэнергии

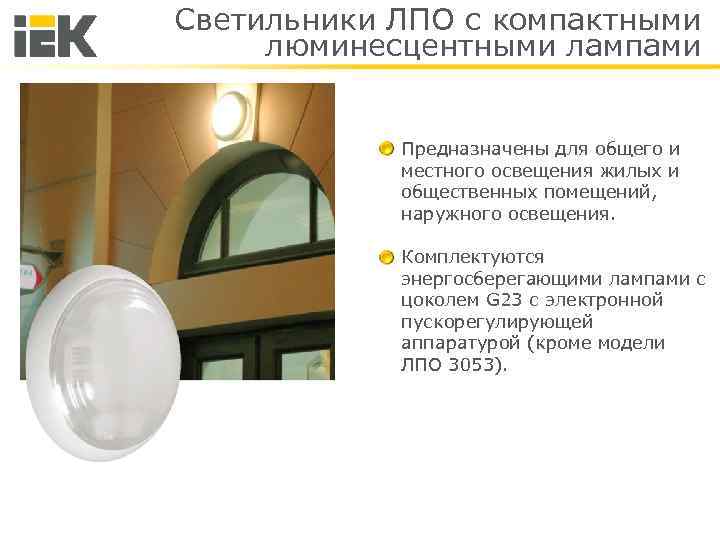

Светильники ЛПО с компактными люминесцентными лампами Предназначены для общего и местного освещения жилых и общественных помещений, наружного освещения. Комплектуются энергосберегающими лампами с цоколем G 23 с электронной пускорегулирующей аппаратурой (кроме модели ЛПО 3053).

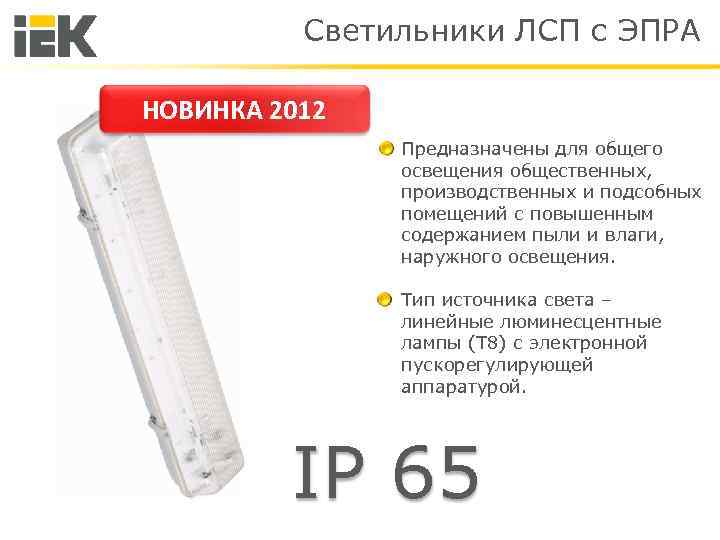

Светильники ЛСП с ЭПРА НОВИНКА 2012 Предназначены для общего освещения общественных, производственных и подсобных помещений с повышенным содержанием пыли и влаги, наружного освещения. Тип источника света – линейные люминесцентные лампы (Т 8) с электронной пускорегулирующей аппаратурой. IP 65

Светодиодные светильники

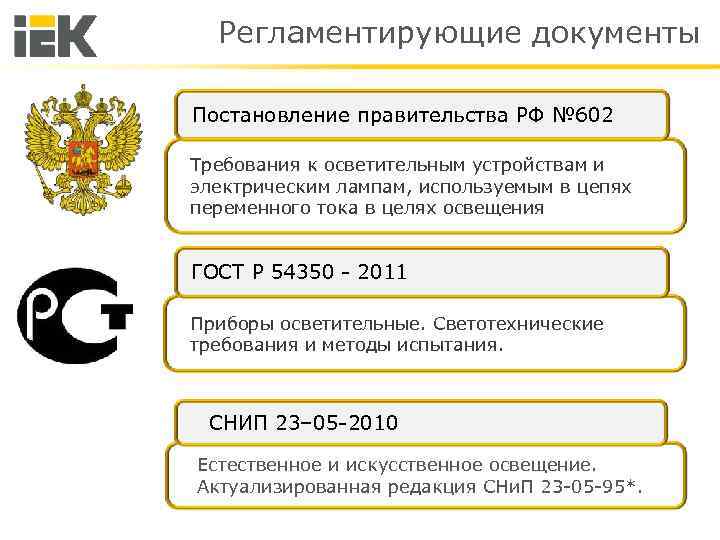

Регламентирующие документы Постановление правительства РФ № 602 Требования к осветительным устройствам и электрическим лампам, используемым в цепях переменного тока в целях освещения ГОСТ Р 54350 - 2011 Приборы осветительные. Светотехнические требования и методы испытания. СНИП 23– 05 -2010 Естественное и искусственное освещение. Актуализированная редакция СНи. П 23 -05 -95*.

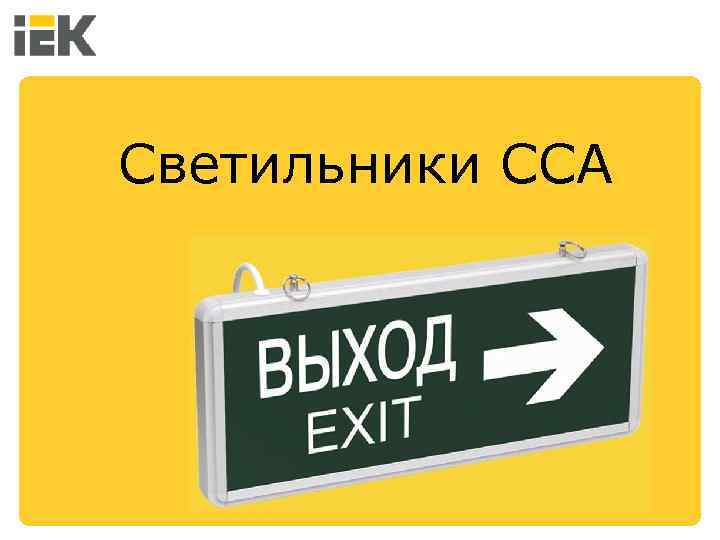

Светильники ССА

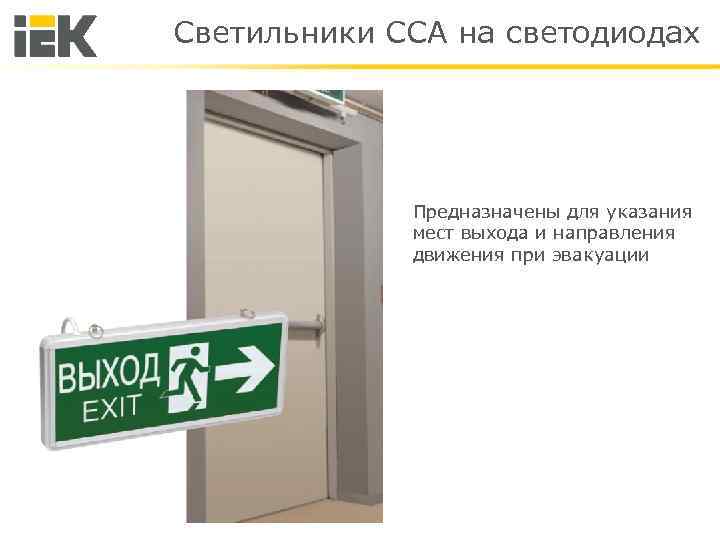

Светильники ССА на светодиодах Предназначены для указания мест выхода и направления движения при эвакуации

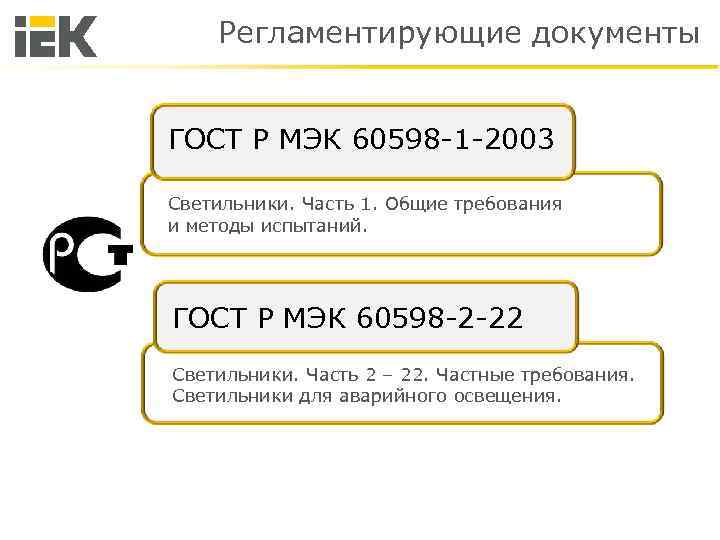

Регламентирующие документы ГОСТ Р МЭК 60598 -1 -2003 Светильники. Часть 1. Общие требования и методы испытаний. ГОСТ Р МЭК 60598 -2 -22 Светильники. Часть 2 – 22. Частные требования. Светильники для аварийного освещения.

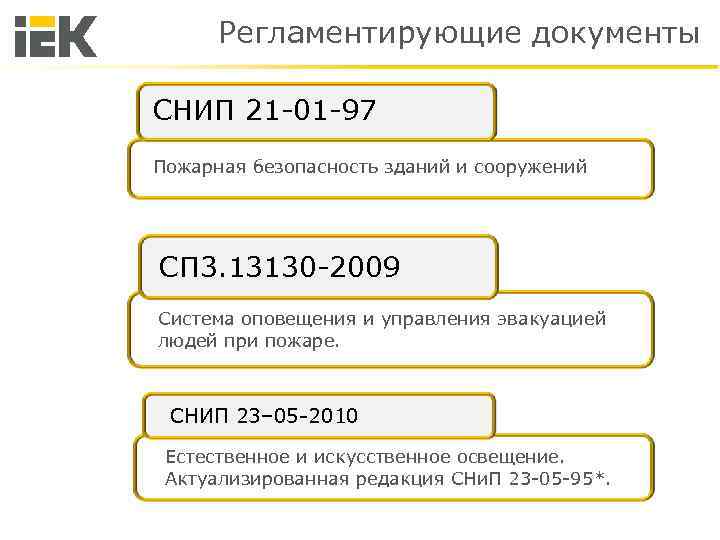

Регламентирующие документы СНИП 21 -01 -97 Пожарная безопасность зданий и сооружений СП 3. 13130 -2009 Система оповещения и управления эвакуацией людей при пожаре. СНИП 23– 05 -2010 Естественное и искусственное освещение. Актуализированная редакция СНи. П 23 -05 -95*.

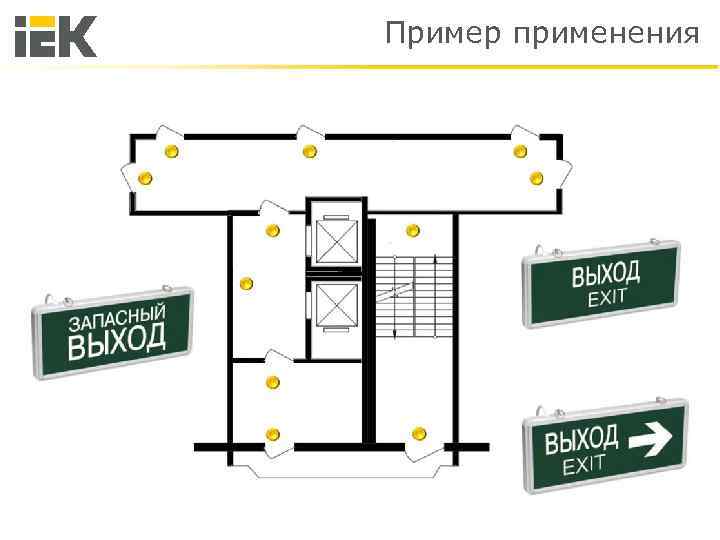

Пример применения

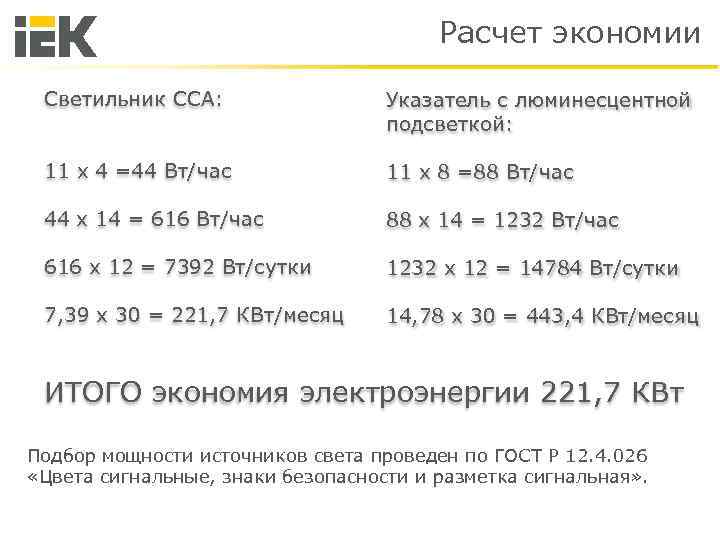

Расчет экономии Светильник ССА: Указатель с люминесцентной подсветкой: 11 х 4 =44 Вт/час 11 х 8 =88 Вт/час 44 х 14 = 616 Вт/час 88 х 14 = 1232 Вт/час 616 х 12 = 7392 Вт/сутки 1232 х 12 = 14784 Вт/сутки 7, 39 х 30 = 221, 7 КВт/месяц 14, 78 х 30 = 443, 4 КВт/месяц ИТОГО экономия электроэнергии 221, 7 КВт Подбор мощности источников света проведен по ГОСТ Р 12. 4. 026 «Цвета сигнальные, знаки безопасности и разметка сигнальная» .

Светильники ДПО НОВИНКА 2012

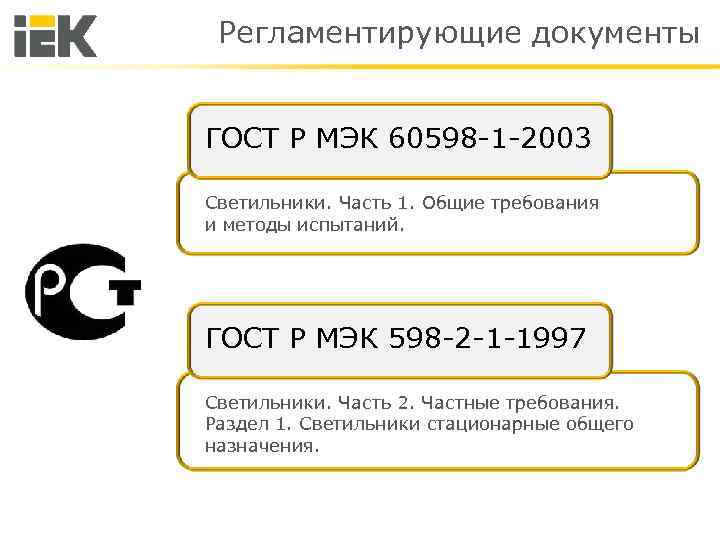

Регламентирующие документы ГОСТ Р МЭК 60598 -1 -2003 Светильники. Часть 1. Общие требования и методы испытаний. ГОСТ Р МЭК 598 -2 -1 -1997 Светильники. Часть 2. Частные требования. Раздел 1. Светильники стационарные общего назначения.

Светильники ДПО Световой поток, не менее, Лм 370 Светоотдача, не менее, Лм/Вт 50 Потребляемая мощность, Вт 7, 5 Коэффициент мощности 0, 7 Цветовая температура, °К Кривая силы света 6500± 510 Продолжительность горения, час 50 000 Диапазон рабочих температур, °С -15 до +45 Степень защиты по ГОСТ 14254 Пожаробезопасность по ГОСТ 60598 -1 IP 54

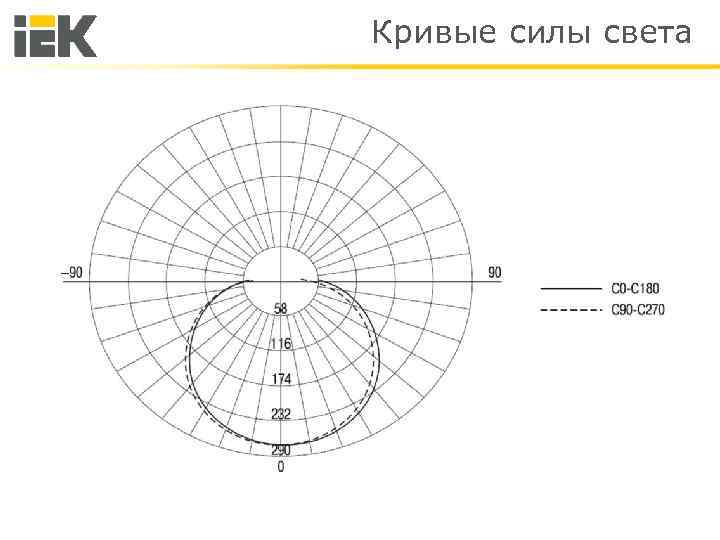

Кривые силы света

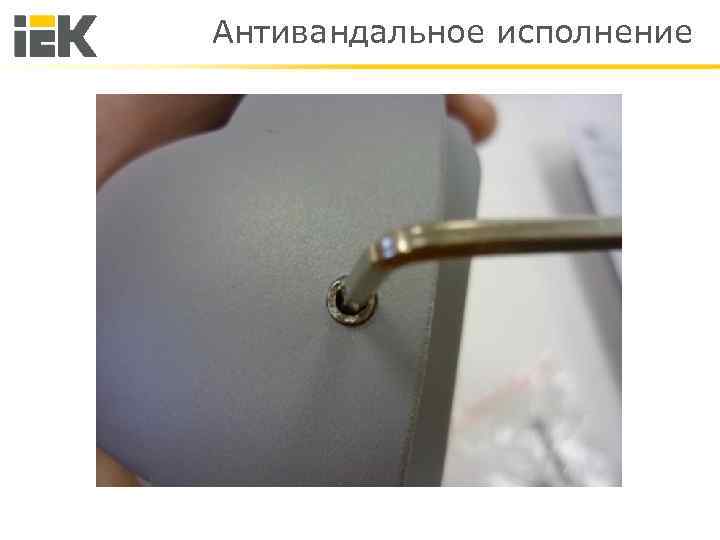

Антивандальное исполнение

Развитие ассортимента 2012.

Светильники ДПО 10 Вт Световой поток, не менее, Лм 720 Светоотдача, не менее, Лм/Вт 100 Потребляемая мощность, Вт Кривая силы света Продолжительность горения, час 10 50 000 Диапазон рабочих температур, °С -15 до +45 Степень защиты по ГОСТ 14254 Антивандальное исполнение Источник света - матрица IP 54

Светодиодные прожектора Световой поток, не менее, Лм 1000 - 5000 Светоотдача, не менее, Лм/Вт 100 Потребляемая Кривая силы света мощность, Вт 10 - 50 Продолжительность горения, час 50 000 Коэффициент мощности 0, 8

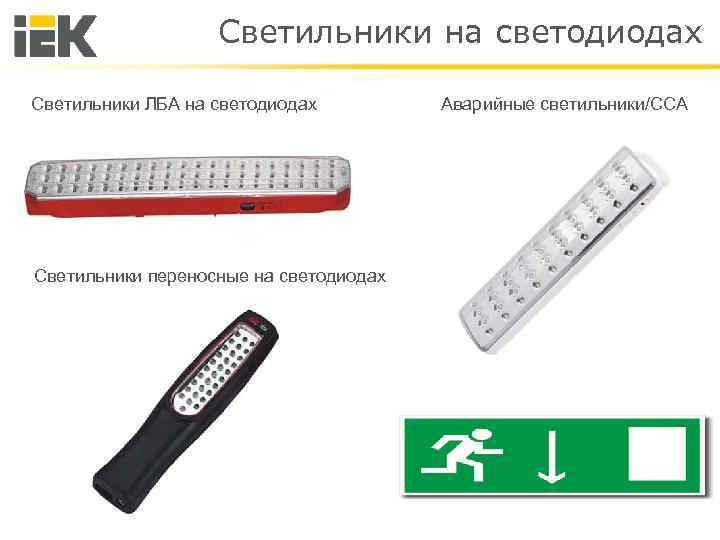

Светильники на светодиодах Светильники ЛБА на светодиодах Светильники переносные на светодиодах Аварийные светильники/ССА

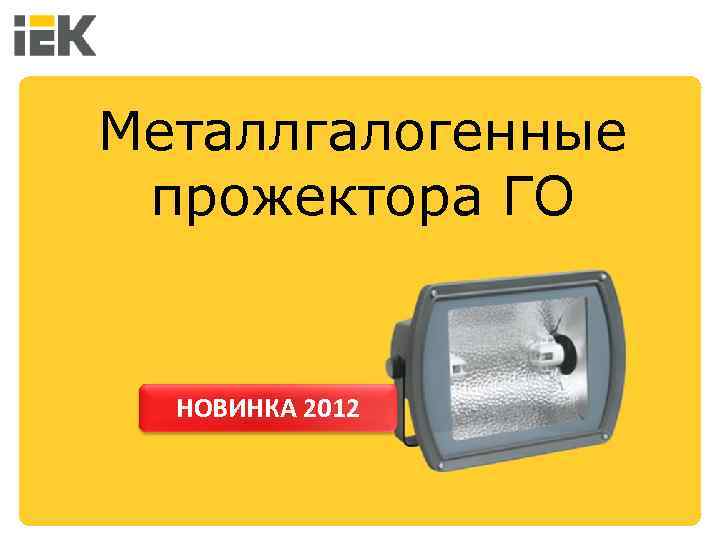

Металлгалогенные прожектора ГО НОВИНКА 2012

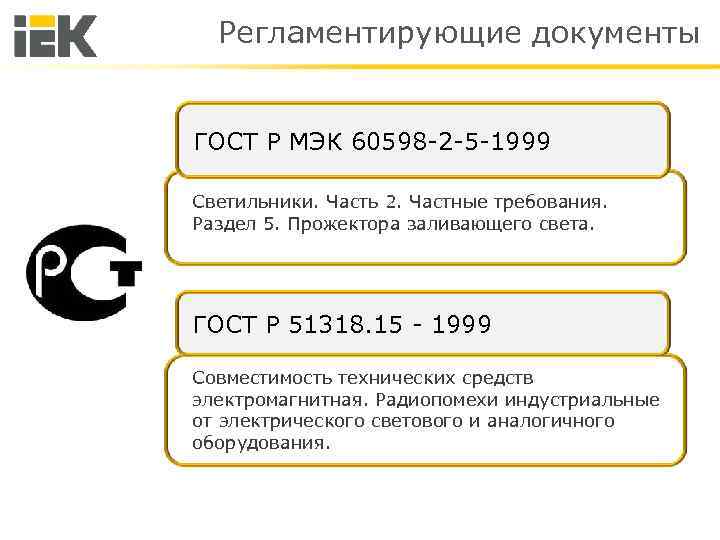

Регламентирующие документы ГОСТ Р МЭК 60598 -2 -5 -1999 Светильники. Часть 2. Частные требования. Раздел 5. Прожектора заливающего света. ГОСТ Р 51318. 15 - 1999 Совместимость технических средств электромагнитная. Радиопомехи индустриальные от электрического светового и аналогичного оборудования.

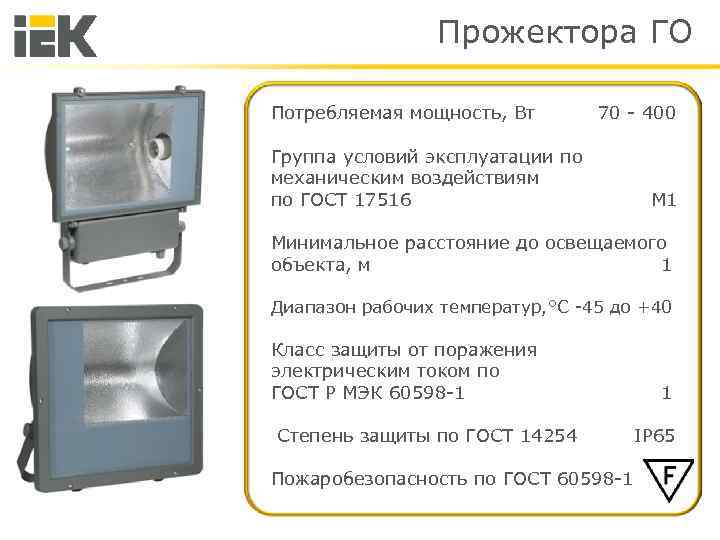

Прожектора ГО Потребляемая мощность, Вт 70 - 400 Группа условий эксплуатации по механическим воздействиям по ГОСТ 17516 М 1 Минимальное расстояние до освещаемого объекта, м 1 Кривая силы света Диапазон рабочих температур, °С -45 до +40 Класс защиты от поражения электрическим током по ГОСТ Р МЭК 60598 -1 Степень защиты по ГОСТ 14254 Пожаробезопасность по ГОСТ 60598 -1 1 IP 65

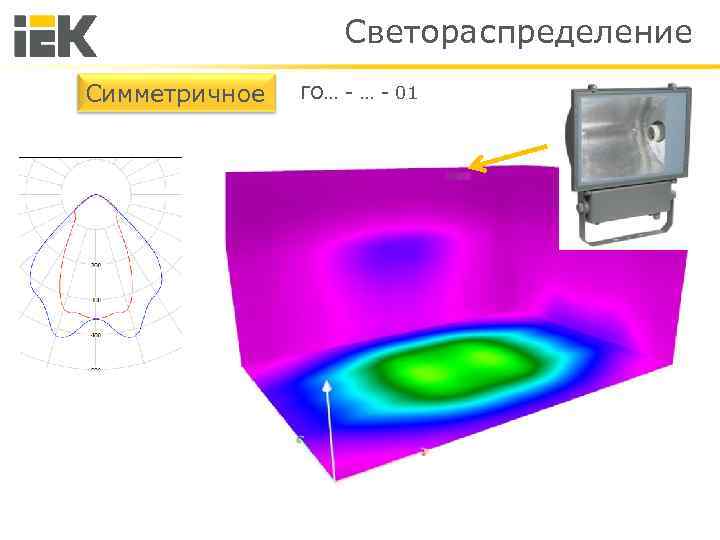

Светораспределение Симметричное ГО… - 01

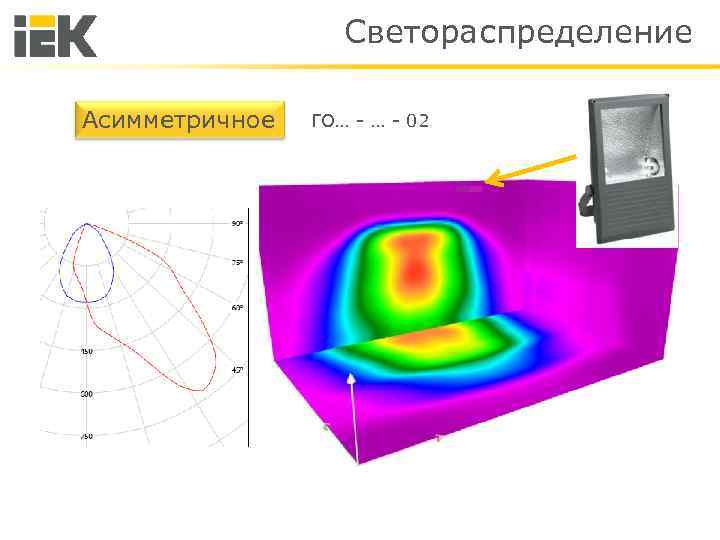

Светораспределение Асимметричное ГО… - 02

Индукционное освещение

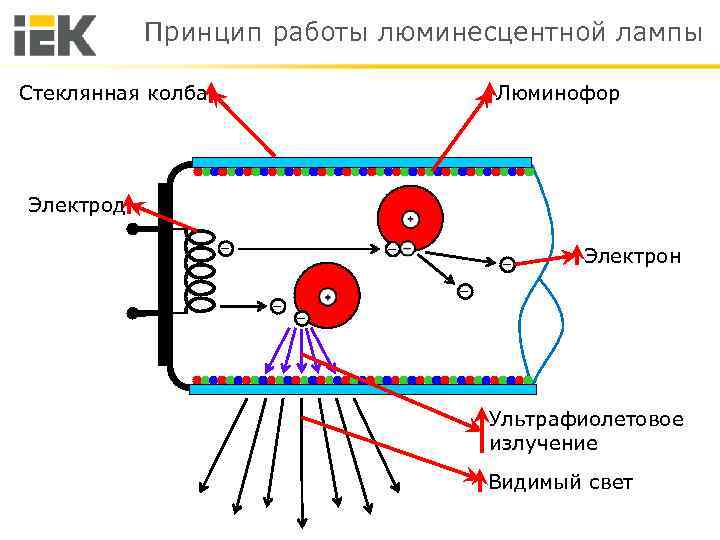

Принцип работы люминесцентной лампы Стеклянная колба Люминофор Электрод ― ― ― Электрон ― ― ― Ультрафиолетовое излучение Видимый свет

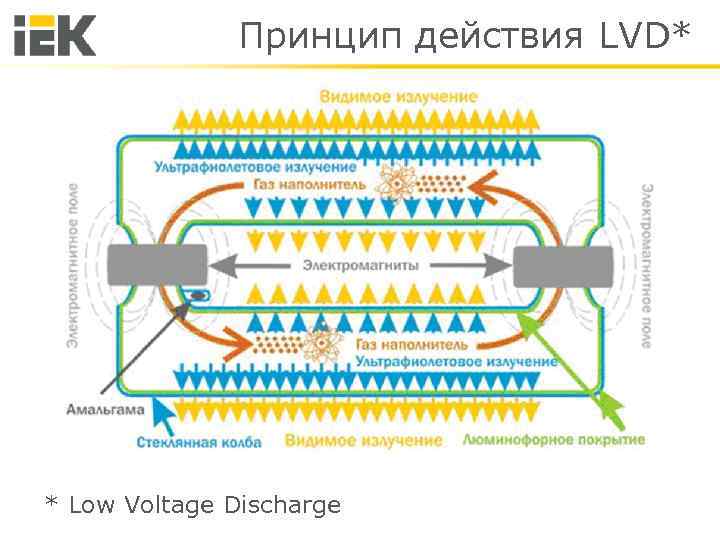

Принцип действия LVD* * Low Voltage Discharge

Регламентирующие документы ГОСТ Р МЭК 60968 Лампы со встроенными пускорегулирующими аппаратами для общего освещения ГОСТ Р МЭК 60901 Лампы люминесцентные одноцокольные. Эксплуатационные требования. ГОСТ Р МЭК 61199 Лампы люминесцентные одноцокольные. Требования безопасности.

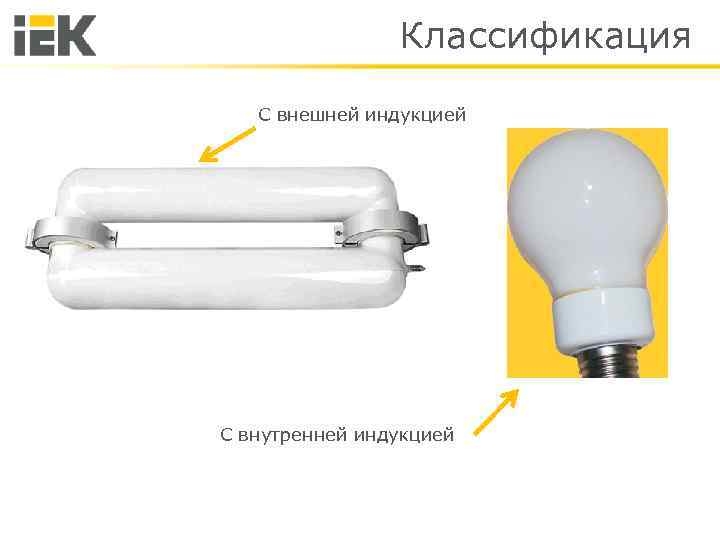

Классификация С внешней индукцией С внутренней индукцией

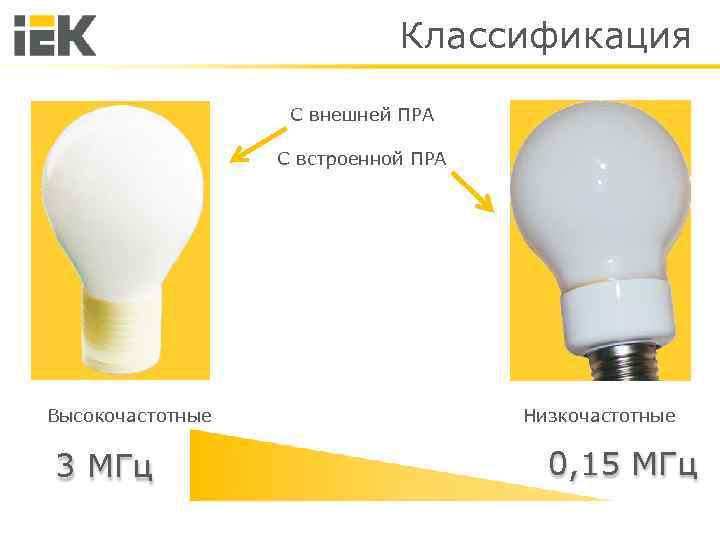

Классификация С внешней ПРА С встроенной ПРА Высокочастотные 3 МГц Низкочастотные 0, 15 МГц

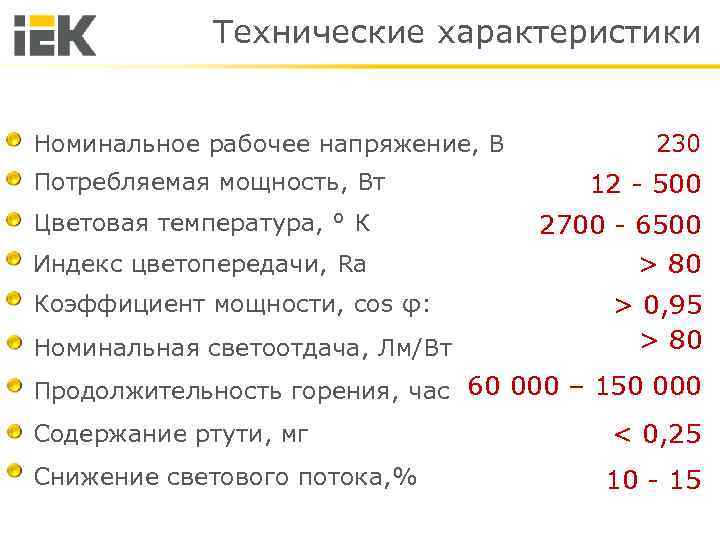

Технические характеристики Номинальное рабочее напряжение, В Потребляемая мощность, Вт Цветовая температура, ° К Индекс цветопередачи, Ra Коэффициент мощности, cos φ: Номинальная светоотдача, Лм/Вт 230 12 - 500 2700 - 6500 > 80 > 0, 95 > 80 Продолжительность горения, час 60 000 – 150 000 Содержание ртути, мг < 0, 25 Снижение светового потока, % 10 - 15

Размер (световой поток 1400 Лм) 11 см 19 см

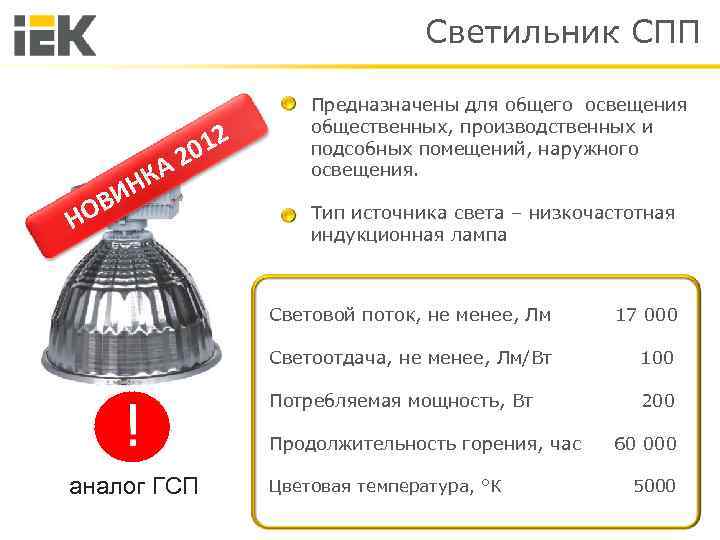

Светильник СПП КА Н 2 01 2 ВИ О Н Предназначены для общего освещения общественных, производственных и подсобных помещений, наружного освещения. Тип источника света – низкочастотная индукционная лампа Световой поток, не менее, Лм 17 000 Светоотдача, не менее, Лм/Вт 100 Потребляемая Кривая силы света мощность, Вт 200 Продолжительность горения, час аналог ГСП Цветовая температура, °К 60 000 5000

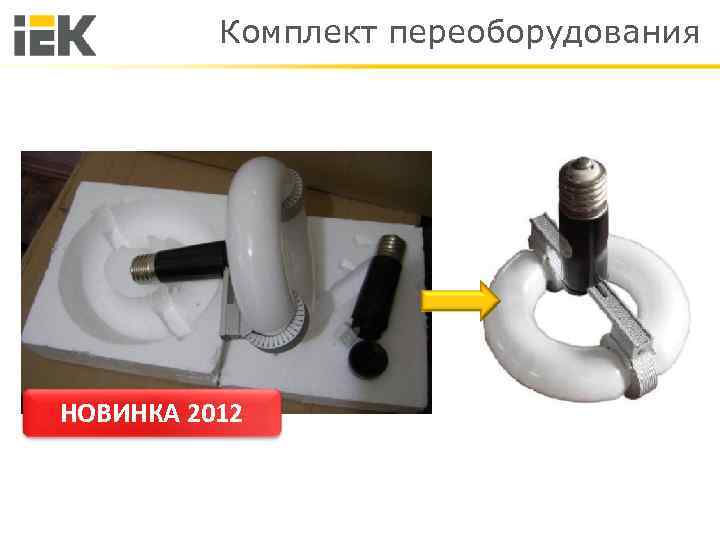

Комплект переоборудования НОВИНКА 2012

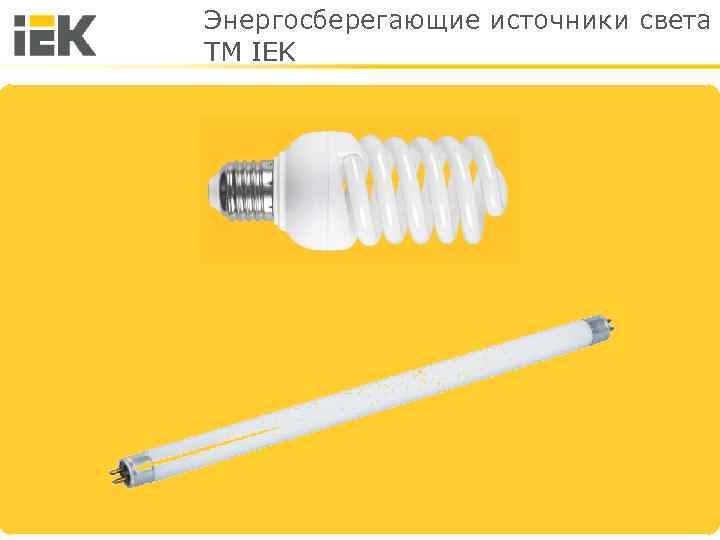

Энергосберегающие источники света TM IEK

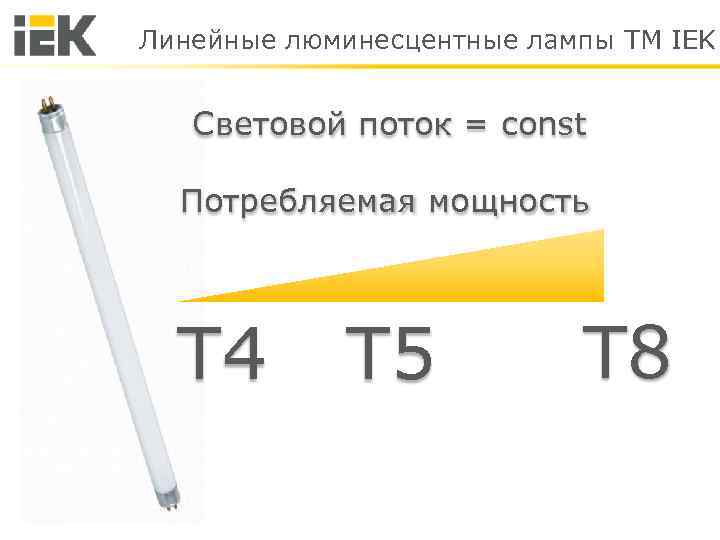

Линейные люминесцентные лампы TM IEK Световой поток = const Потребляемая мощность Т 4 Т 5 Т 8

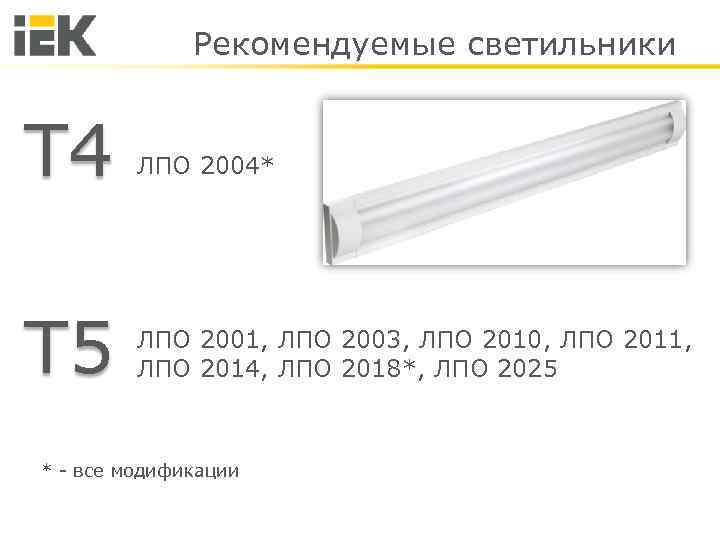

Рекомендуемые светильники Т 4 Т 5 ЛПО 2004* ЛПО 2001, ЛПО 2003, ЛПО 2010, ЛПО 2011, ЛПО 2014, ЛПО 2018*, ЛПО 2025 * - все модификации

Компактные люминесцентные лампы

Регламентирующие документы Постановление правительства РФ № 602 от 20. 06. 2011 Требования к осветительным устройствам и электрическим лампам, используемым в цепях переменного тока в целях освещения СНИП 23– 05 -95 Естественное и искусственное освещение.

Регламентирующие документы ГОСТ Р МЭК 60968 Лампы со встроенными пускорегулирующими аппаратами для общего освещения ГОСТ Р МЭК 60901 Лампы люминесцентные одноцокольные. Эксплуатационные требования. ГОСТ Р МЭК 61199 Лампы люминесцентные одноцокольные. Требования безопасности.

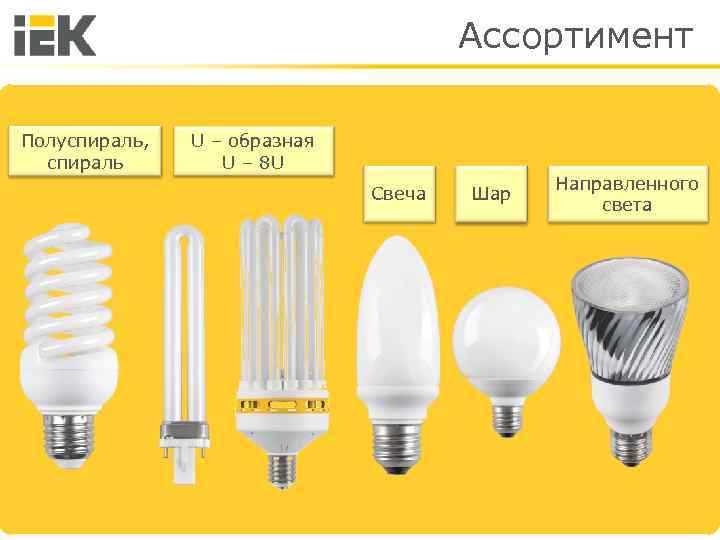

Ассортимент Полуспираль, спираль U – образная U – 8 U Свеча Шар Направленного света

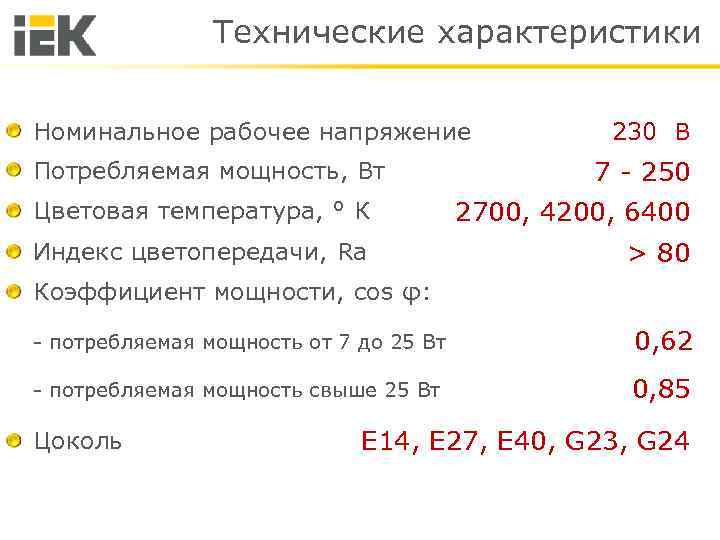

Технические характеристики Номинальное рабочее напряжение Потребляемая мощность, Вт 230 В 7 - 250 Цветовая температура, ° К 2700, 4200, 6400 Индекс цветопередачи, Ra > 80 Коэффициент мощности, cos φ: - потребляемая мощность от 7 до 25 Вт 0, 62 - потребляемая мощность свыше 25 Вт 0, 85 Цоколь E 14, E 27, E 40, G 23, G 24

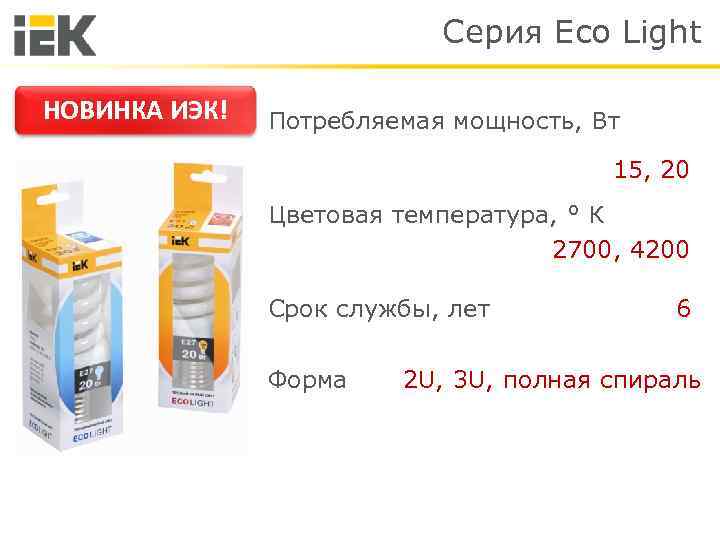

Серия Eco Light НОВИНКА ИЭК! Потребляемая мощность, Вт 15, 20 Цветовая температура, ° К 2700, 4200 Срок службы, лет Форма 6 2 U, 3 U, полная спираль

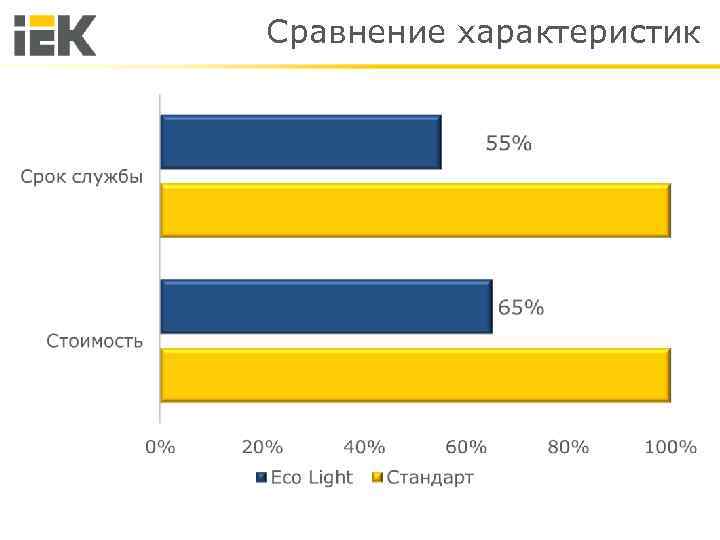

Сравнение характеристик

Цветовая температура 2700º К 4200º К 6400º К

Цветовая температура

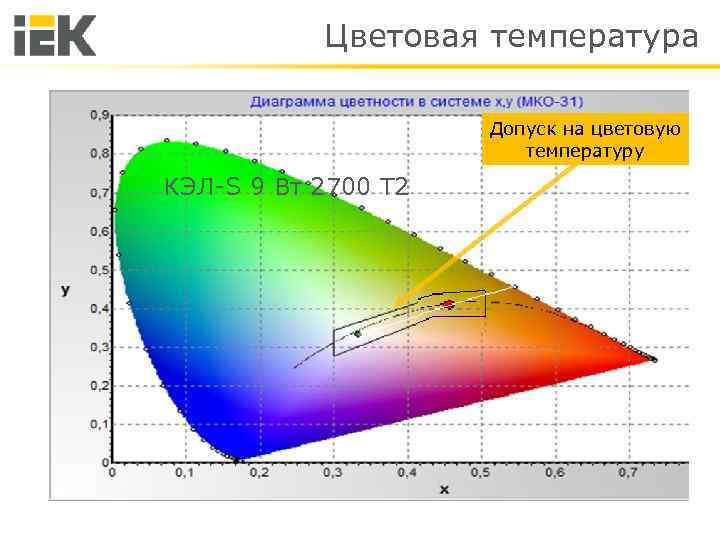

Цветовая температура Допуск на цветовую температуру КЭЛ-S 9 Вт 2700 Т 2

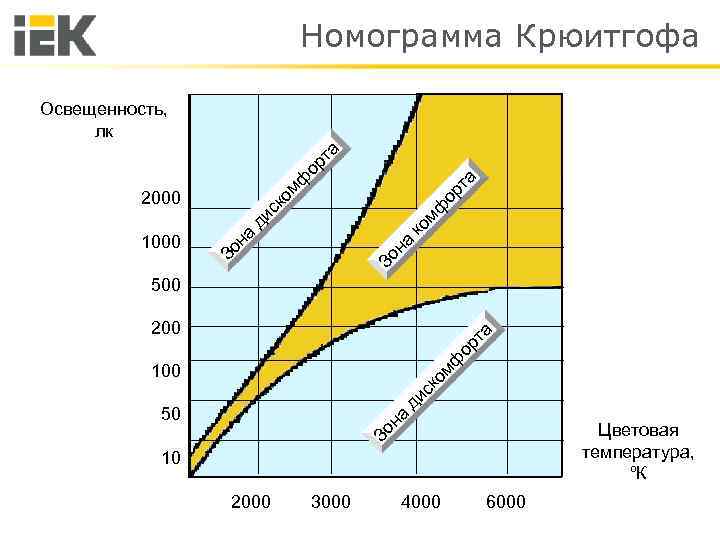

Номограмма Крюитгофа ом к о на Зо Зо на д и мф ск 2000 1000 ор та ф ор та Освещенность, лк 500 ис ко мф ор т а 200 Зо 50 на д 100 10 2000 3000 4000 6000 Цветовая температура, ºК

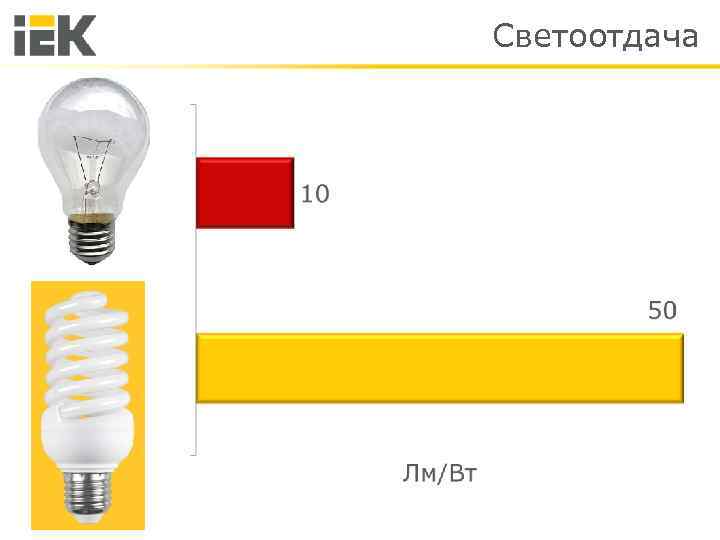

Светоотдача

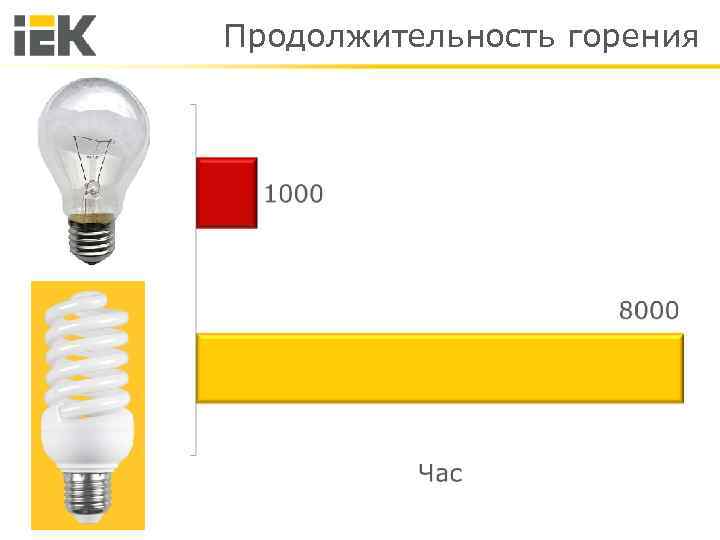

Продолжительность горения

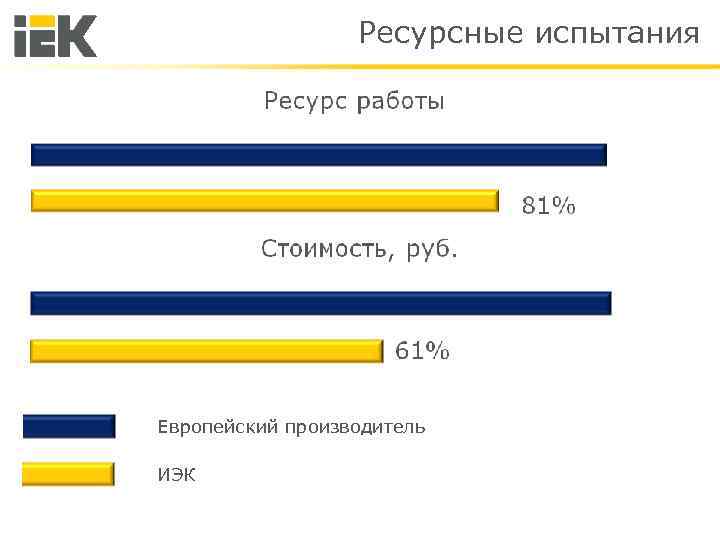

Ресурсные испытания Европейский производитель ИЭК

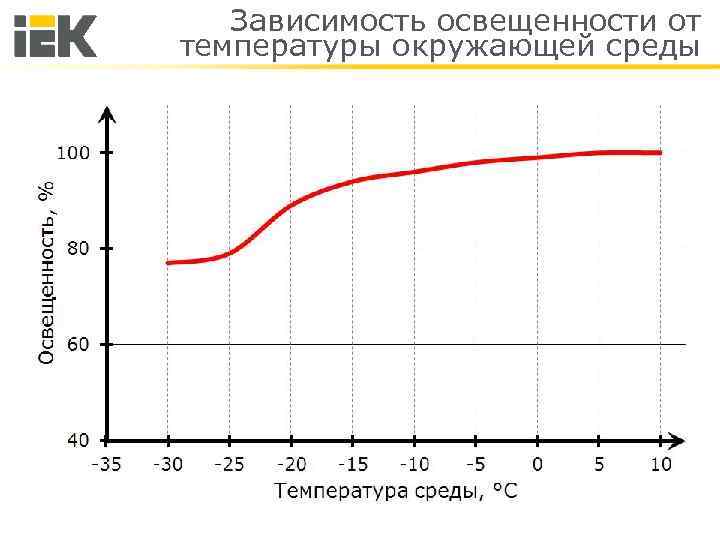

Зависимость освещенности от температуры окружающей среды

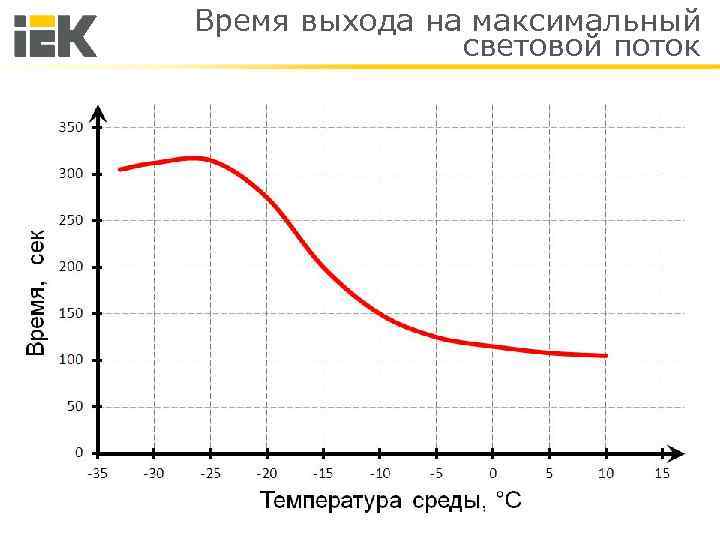

Время выхода на максимальный световой поток

Содержание ртути < 5 мг Х 1000 =

Содержание ртути

Электромагнитное излучение Сан. Пи. Н 001 Санитарные нормы допустимых уровней физических факторов применении ТНП в бытовых условиях

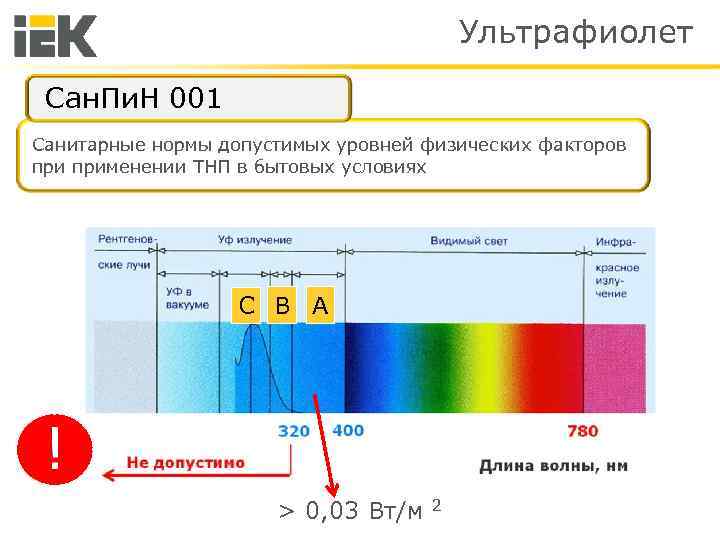

Ультрафиолет Сан. Пи. Н 001 Санитарные нормы допустимых уровней физических факторов применении ТНП в бытовых условиях C B A > 0, 03 Вт/м 2

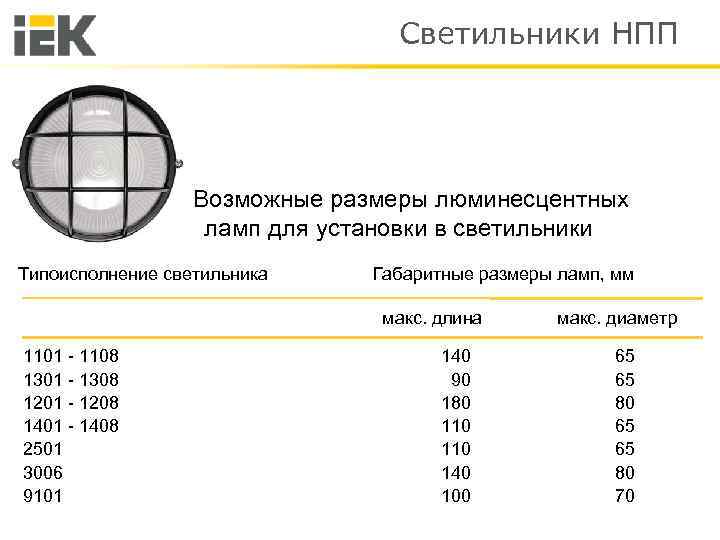

Светильники НПП Возможные размеры люминесцентных ламп для установки в светильники Типоисполнение светильника Габаритные размеры ламп, мм макс. длина макс. диаметр 1101 - 1108 1301 - 1308 1201 - 1208 1401 - 1408 2501 3006 9101 140 90 180 110 140 100 65 65 80 70

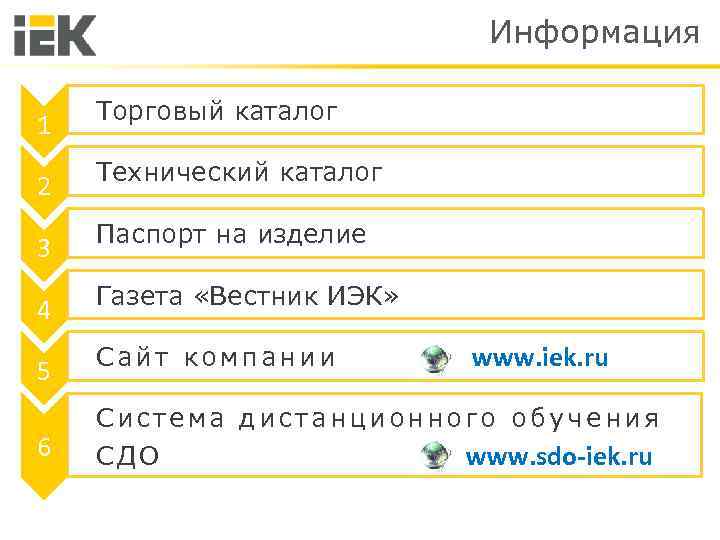

Информация 1 2 3 4 5 6 Торговый каталог Технический каталог Паспорт на изделие Газета «Вестник ИЭК» Сайт компании www. iek. ru Система дистанционного обучения СДО www. sdo-iek. ru

Спасибо за внимание! Группа компаний IEK тел. (495) 542 -22 -22 /23 факс. (495) 542 -22 -20 Горячая линия (доб. 3317) Отдел проектной поддержки продаж (доб. 3263, 3334) www. iek. ru
