Энергоеффективность в среднеазиатских университетах

Энергоеффективность в среднеазиатских университетах - Рабочая встреча 26. 01. 15 - 30. 01. 2015 1

Оглавление • корректировкa потребления тепловой энергии на погодные условия • Измерительное оборудование • Измерительный концепт • План измерений 2

Оглавление • Корректировкa потребления тепловой энергии на погодные условия • Измерительное оборудование • Измерительный концепт • План измерений 3

Корректировкa потребления тепловой энергии на погодные условия • погодные условия влияют на потребление энергии • корректировка данных позволяет сравнение разних лет и мест • Директивы в Германии: – VDI 4710 -2 „Метеорлогические данные в оборудовании соопружений, градусовые дни“ – VDI 3807 -1 „Параметры потребления за сооружения, основы “ 4

Корректировкa потребления тепловой энергии на погодные условия Определения: • Средняя темперетурa дня: - среднее арифметическое 24 единичных измеряемых значении • Предельная тепловая температура - "Средняя температуры дня, под которой надо отапливать, чтобы достигать желанную температуру" - "Желанная температура меняется в зависимости от случая, изолации, нагрузок и действительней внутренней температуры" 5

Корректировкa потребления тепловой энергии на погодные условия • принимается во внимание лишь потребление, зависимое от внешней температуры (только отопление, без горячеи воды) • Гипотеза: потребление горячей воды постоянное Heizgrenztemperatur Quelle: VDI 4710 -2 6

Корректировкa потребления тепловой энергии на погодные условия • Градусовые дниh причем градусовый день в K * d предельная температура в °C средняя температуры дня n число отопительных дней переменная Quelle: VDI 4710 -2 7

Корректировкa потребления тепловой энергии на погодные условия • корректировка потребления тепловой энергии причем корректированное потребление тепловой энергии в к. Вт-ч/год потребление тепловой энергии, зависимое от внешней температуры градусовые дни в K*d многолетние среднее градусовых дней год в K*d/год 8

Корректировкa потребления тепловой энергии на погодные условия • Способ действия - устанавливать период рассматривания (по возможности целый год) - составлять данные теплового потребления за период рассматривания (по возможности месячно) - подсчитывать средные температуры дня за период (за день) - вычислять потребления, зависимое от внешней температуры (без горячей воды) - определение предельной тепловой температуры - подсчитывать число градусовых дней - подсчитывать многолетного среднего градусовых дней - корректировка 9

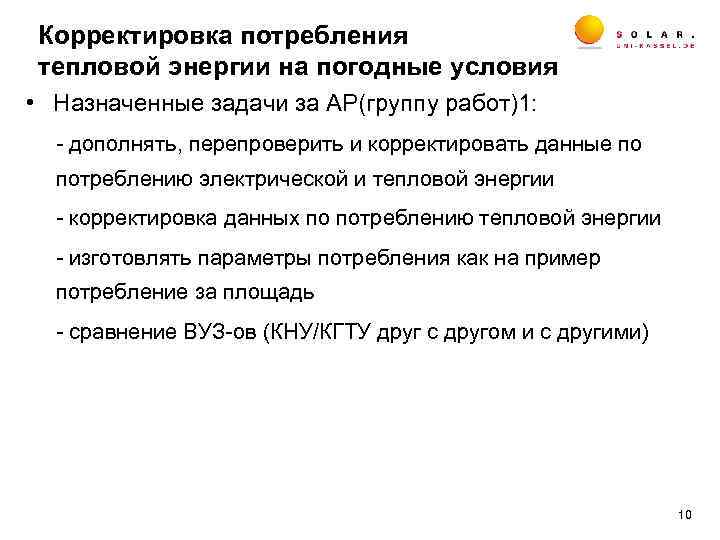

Корректировкa потребления тепловой энергии на погодные условия • Назначенные задачи за AP(группy работ)1: - дополнять, перепроверить и корректировать данные по потреблению электрической и тепловой энергии - корректировка данных по потреблению тепловой энергии - изготовлять параметры потребления как на пример потребление за площадь - сравнение ВУЗ-ов (КНУ/КГТУ друг с другом и с другими) 10

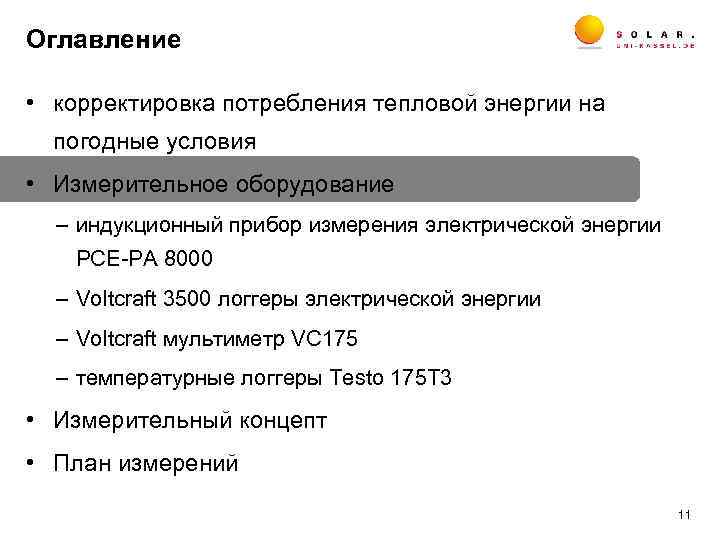

Оглавление • корректировкa потребления тепловой энергии на погодные условия • Измерительное оборудование – индукционный прибор измерения электрической энергии PCE-PA 8000 – Voltcraft 3500 логгеры электрической энергии – Voltcraft мультиметр VC 175 – температурныe логгеры Testo 175 T 3 • Измерительный концепт • План измерений 11

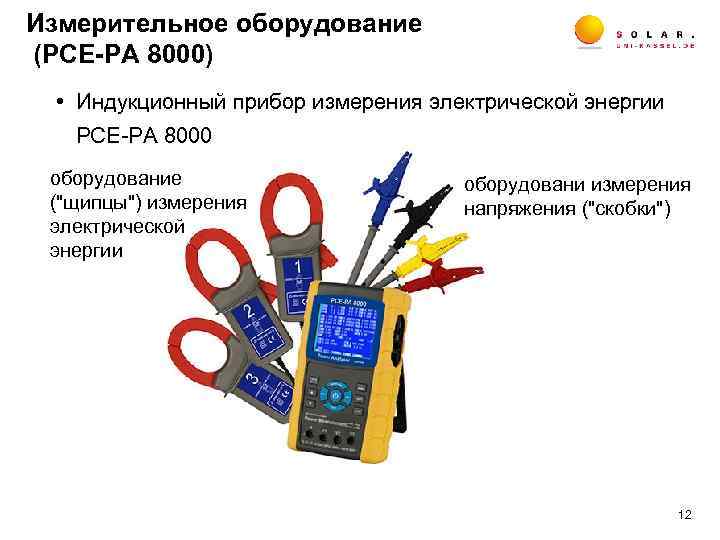

Измерительное оборудование (PCE-PA 8000) • Индукционный прибор измерения электрической энергии PCE-PA 8000 оборудование ("щипцы") измерения электрической энергии оборудовани измерения напряжения ("скобки") 12

Измерительное оборудование (PCE-PA 8000) • Индукционный прибор измерения электрической энергии PCE-PA 8000 – приключать может только специалист электрик – дозволенные пределы измерения (1200 A, 600 B переменный ток) – При приключению оборудования потребительный аппарат должен быть в состоянии ненапряжённым! (что в практике не всегда возможен) 13

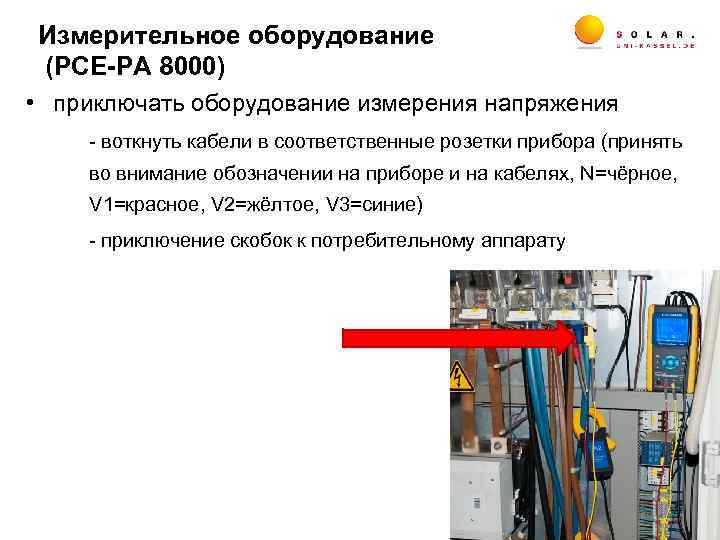

Измерительное оборудование (PCE-PA 8000) • приключать оборудование измерения напряжения - воткнуть кабели в соответственные розетки прибора (принять во внимание обозначении на приборе и на кабелях, N=чёрное, V 1=красное, V 2=жёлтое, V 3=cиние) - приключение скобок к потребительному аппарату 14

Измерительное оборудование (PCE-PA 8000) • приключать оборудование измерения электрической энергии ("щипцы") - приключать щипцы к прибору (принять во внимание обозначении на приборе и на кабелях, А 1, А 2, А 3) - зажимать щипцы к соответствуюшей фазе, принять во внимание направление тока 15

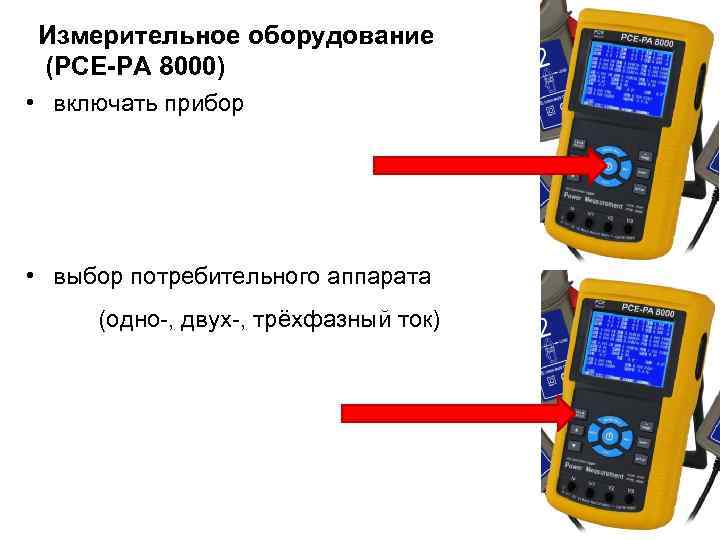

Измерительное оборудование (PCE-PA 8000) • включать прибор • выбор потребительного аппарата (одно-, двух-, трёхфазный ток) 16

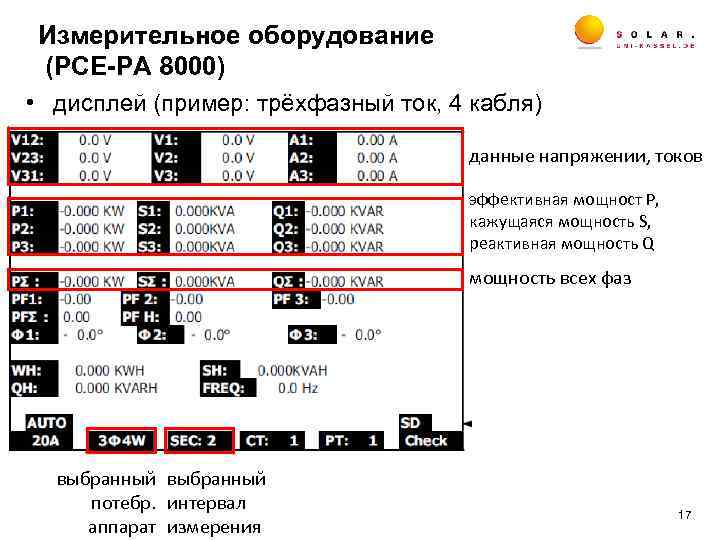

Измерительное оборудование (PCE-PA 8000) • дисплей (пример: трёхфазный ток, 4 кабля) данные напряжении, токов эффективная мощност P, кажущаяся мощность S, реактивная мощность Q мощность всех фаз выбранный потебp. интервал аппарат измерения 17

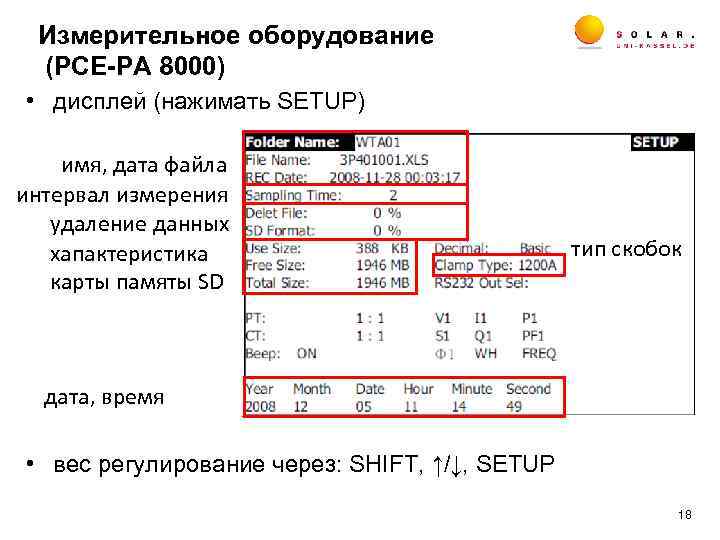

Измерительное оборудование (PCE-PA 8000) • дисплей (нажимать SETUP) имя, дата файла интервал измерения удаление данных хапактеристика карты памяты SD тип скобок дата, время • веc регулирование через: SHIFT, ↑/↓, SETUP 18

Измерительное оборудование (PCE-PA 8000) • уходить из меню SETUP нажимать „EXIT“ • начинать измерение дважды нажимать „REC“ • остановить измерение дважды нажимать „REC“ 19

Измерительное оборудование (PCE-PA 8000) • PCE-PA 8000 – введение видео (на немецком) https: //www. youtube. com/watch? v=Jh 00 s. Aew. HIs – скачать инструкция по обслуживанию (на немецком) https: //www. pce-instruments. com/deutsch/messtechnik-im-online-handel/messgeraete-fuer-alleparameter/leistungsmessgeraet-pce-instruments-leistungsmesser-pce-pa-8000 -det_22069. htm 20

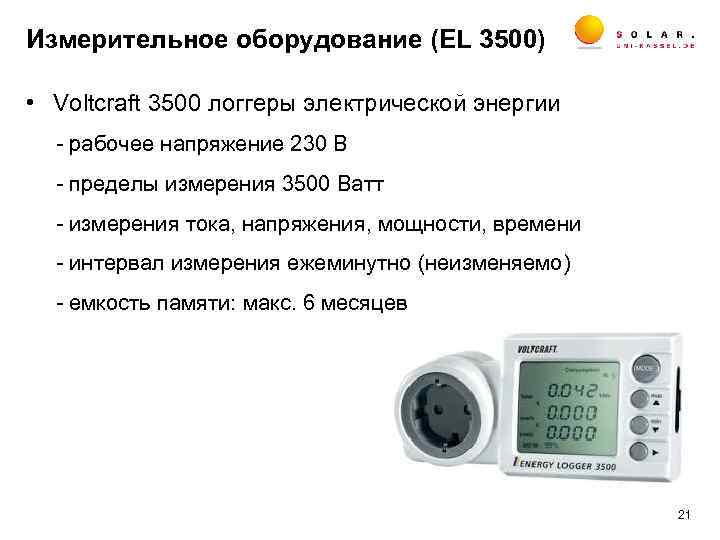

Измерительное оборудование (EL 3500) • Voltcraft 3500 логгеры электрической энергии - рабочее напряжение 230 В - пределы измерения 3500 Ватт - измерения тока, напряжения, мощности, времени - интервал измерения ежеминутно (неизменяемо) - емкость памяти: макс. 6 месяцев 21

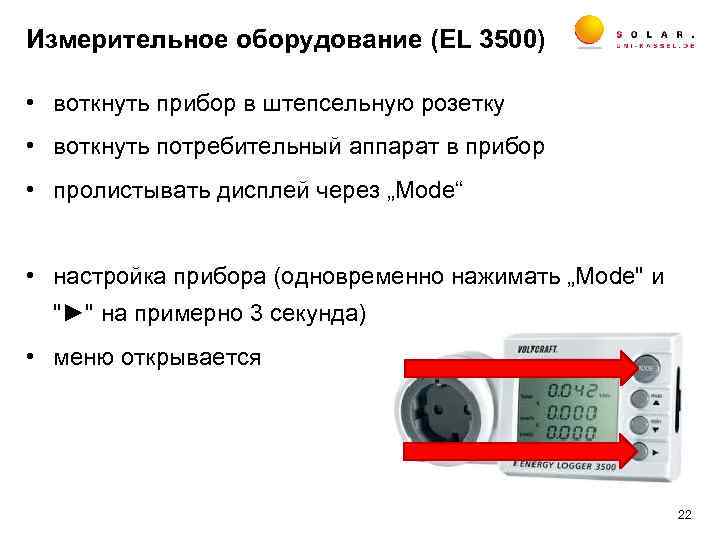

Измерительное оборудование (EL 3500) • воткнуть прибор в штепсельную розетку • воткнуть потребительный аппарат в прибор • пролистывать дисплей через „Mode“ • настройка прибора (одновременно нажимать „Mode" и "►" на примерно 3 секунда) • меню открывается 22

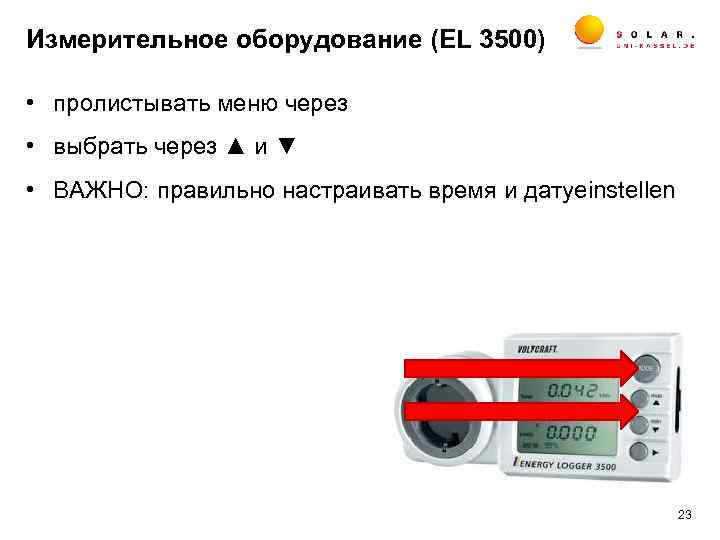

Измерительное оборудование (EL 3500) • пролистывать меню через • выбрать через ▲ и ▼ • ВАЖНО: правильно настраивать время и датуeinstellen 23

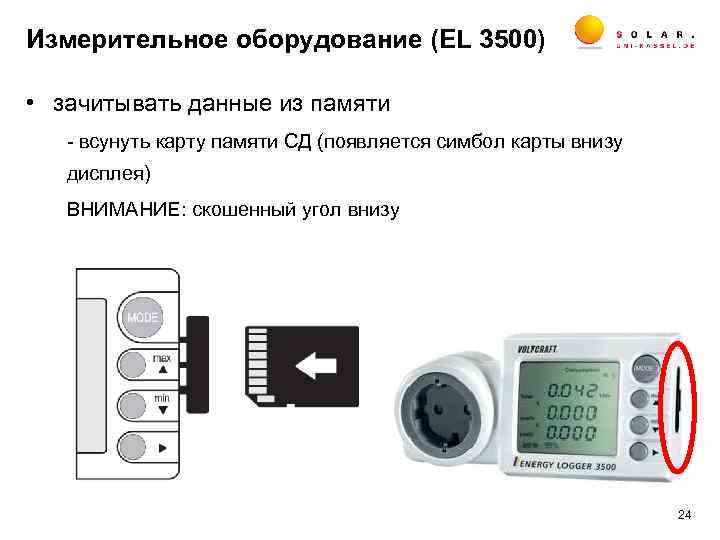

Измерительное оборудование (EL 3500) • зачитывать данные из памяти - всунуть карту памяти СД (появляется симбол карты внизу дисплея) ВНИМАНИЕ: скошенный угол внизу 24

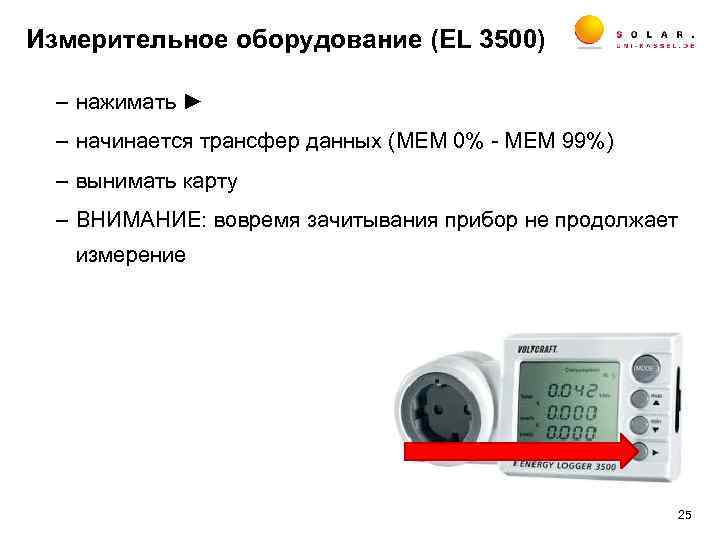

Измерительное оборудование (EL 3500) – нажимать ► – начинается трансфер данных (MEM 0% - MEM 99%) – вынимать карту – ВНИМАНИЕ: вовремя зачитывания прибор не продолжает измерение 25

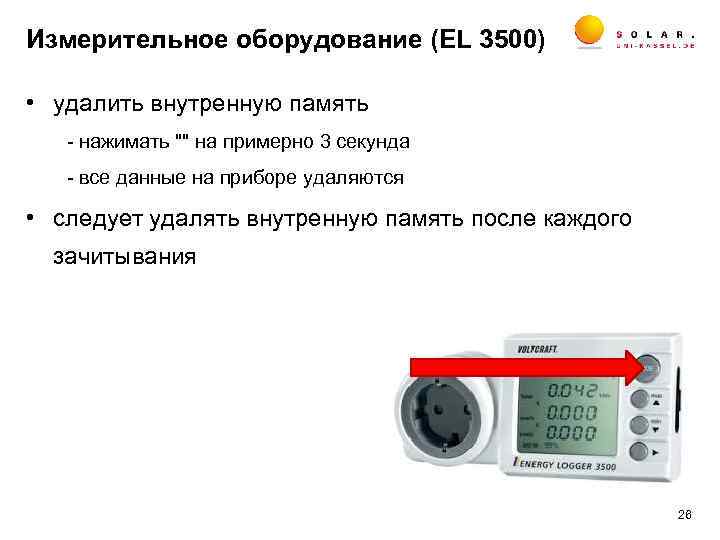

Измерительное оборудование (EL 3500) • удалить внутренную память - нажимать "" на примерно 3 секунда - все данные на приборе удаляются • следует удалять внутренную память после каждого зачитывания 26

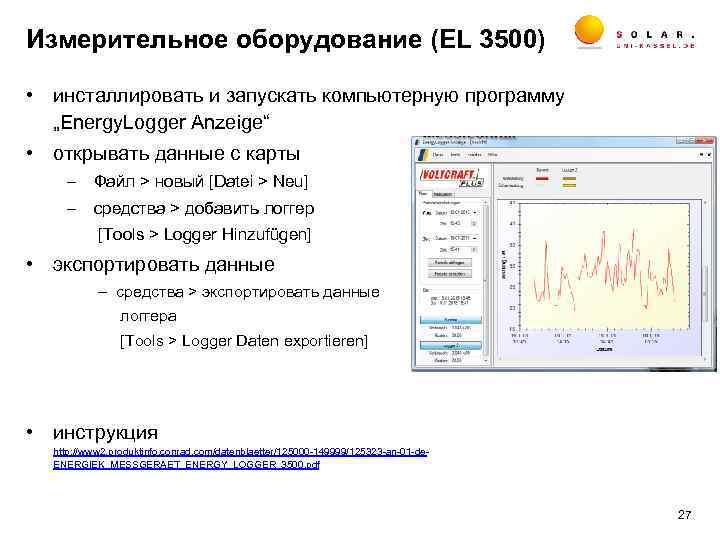

Измерительное оборудование (EL 3500) • инсталлировать и запускать компьютерную программу „Energy. Logger Anzeige“ • открывать данные с карты - Файл > новый [Datei > Neu] - средства > добавить логгер [Tools > Logger Hinzufügen] • экспортировать данные - средства > экспортировать данные логгера [Tools > Logger Daten exportieren] • инструкция http: //www 2. produktinfo. conrad. com/datenblaetter/125000 -149999/125323 -an-01 -de. ENERGIEK_MESSGERAET_ENERGY_LOGGER_3500. pdf 27

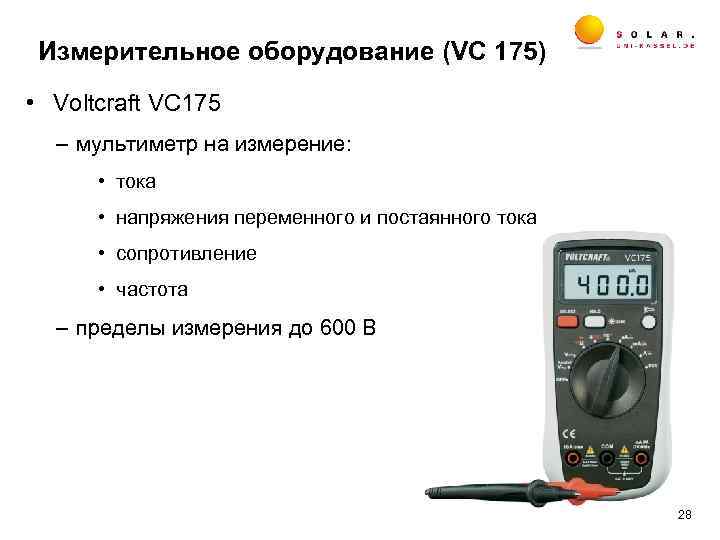

Измерительное оборудование (VC 175) • Voltcraft VC 175 – мультиметр на измерение: • тока • напряжения переменного и постаянного тока • сопротивление • частота – пределы измерения до 600 В 28

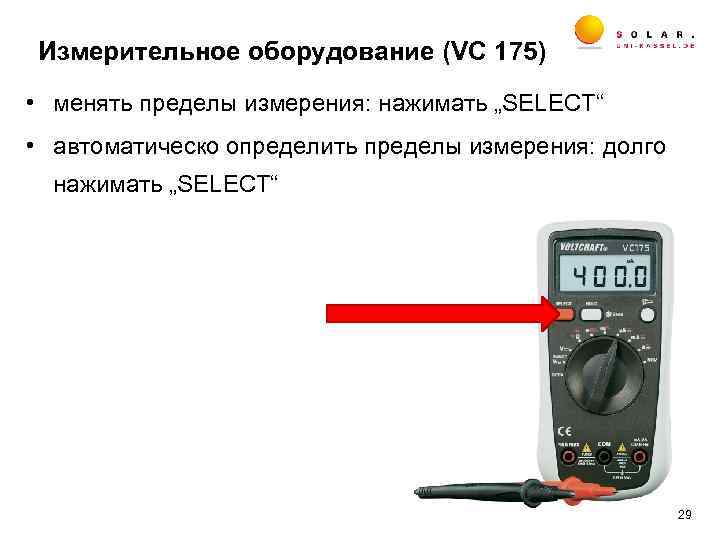

Измерительное оборудование (VC 175) • менять пределы измерения: нажимать „SELECT“ • автоматическо определить пределы измерения: долго нажимать „SELECT“ 29

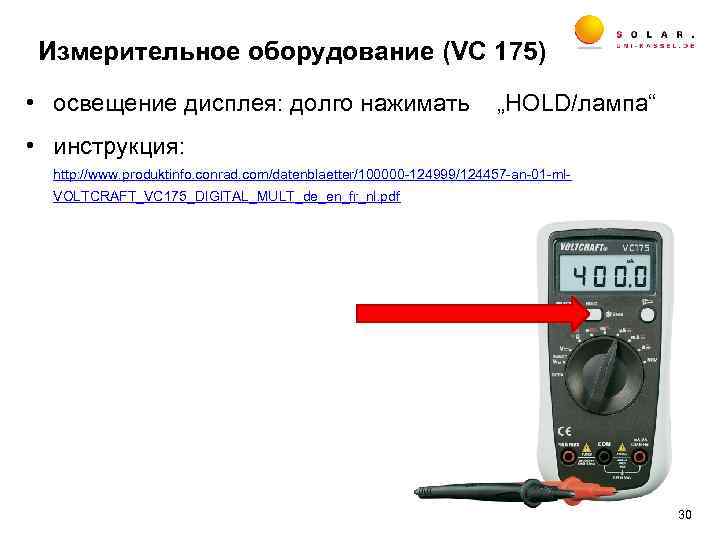

Измерительное оборудование (VC 175) • освещение дисплея: долго нажимать „HOLD/лампа“ • инструкция: http: //www. produktinfo. conrad. com/datenblaetter/100000 -124999/124457 -an-01 -ml. VOLTCRAFT_VC 175_DIGITAL_MULT_de_en_fr_nl. pdf 30

Измерительное оборудование (Testo 175 T 3) • Testo 175 T 3 – измерить и записывать температурные данные – 2 канала за тепловые объекты – записывает миллион данных • ПО - Comfort Software Basis 5. 0 31

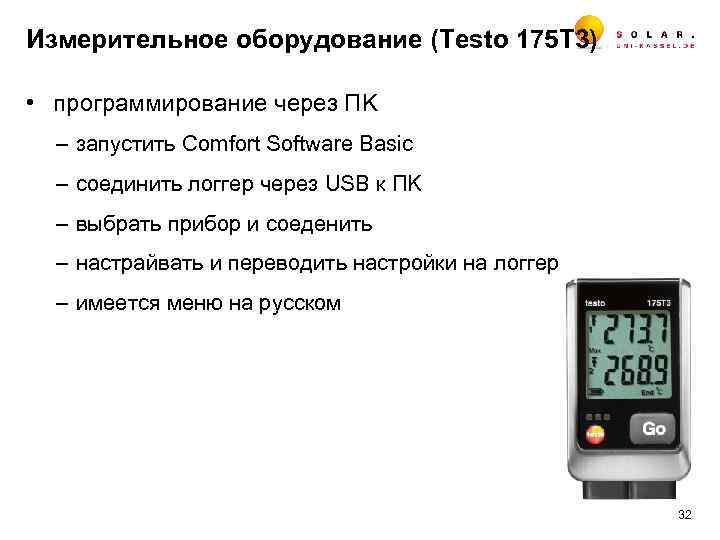

Измерительное оборудование (Testo 175 T 3) • программирование через ПK – запустить Comfort Software Basic – соединить логгер через USB к ПK – выбрать прибор и соеденить – настрайвать и переводить настройки на логгер – имеется меню на русском 32

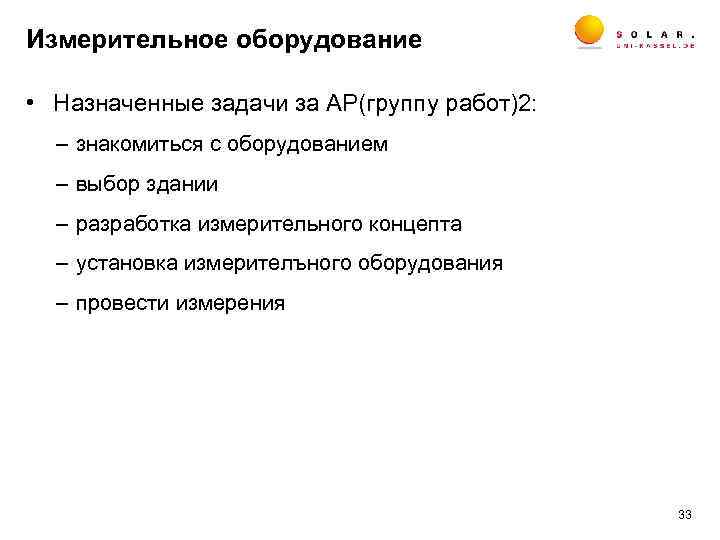

Измерительное оборудование • Назначенные задачи за AP(группy работ)2: – знакомиться с оборудованием – выбор здании – разработка измерительного концепта – установка измерителъного оборудования – провести измерения 33

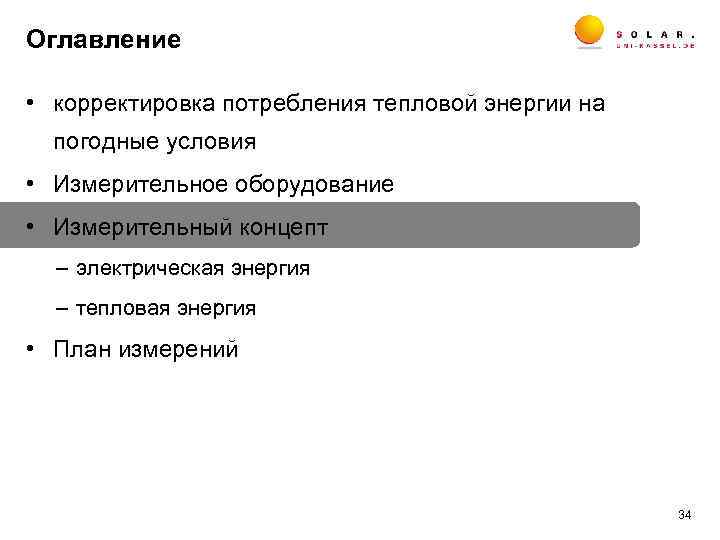

Оглавление • корректировкa потребления тепловой энергии на погодные условия • Измерительное оборудование • Измерительный концепт – электрическая энергия – тепловая энергия • План измерений 34

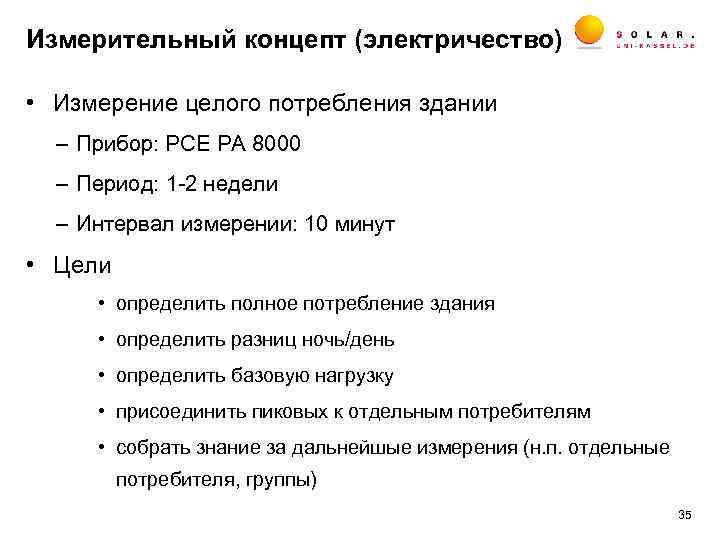

Измерительный концепт (электричество) • Измерение целого потребления здании – Прибор: PCE PA 8000 – Период: 1 -2 недели – Интервал измерении: 10 минут • Цели • определить полное потребление здания • определить разниц ночь/день • определить базовую нагрузкy • присоединить пиковых к отдельным потребителям • собрать знание за дальнейшые измерения (н. п. отдельные потребителя, группы) 35

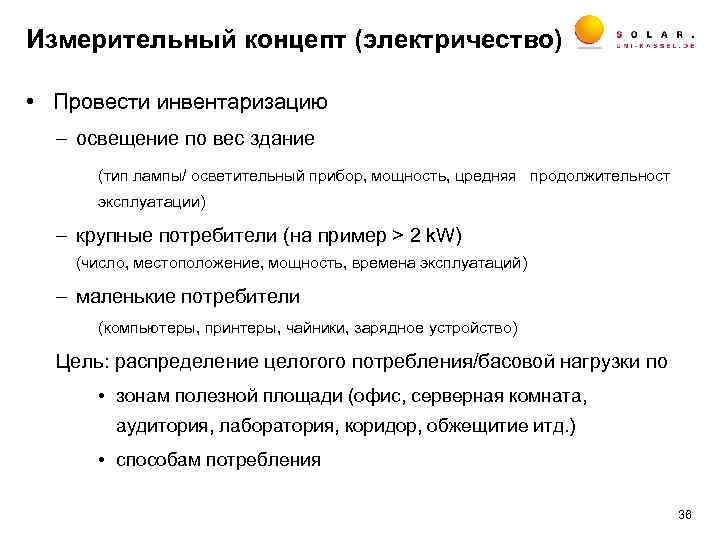

Измерительный концепт (электричество) • Провести инвентаризацию – освещение по вес здание (тип лампы/ осветительный прибор, мощность, цредняя продолжительност эксплуатации) – крупные потребители (на пример > 2 k. W) (число, местоположение, мощность, времена эксплуатаций) – маленькие потребители (компьютеры, принтеры, чайники, зарядное устройство) Цель: распределение целогого потребления/басовой нагрузки по • зонам полезной площади (офис, серверная комната, аудитория, лаборатория, коридор, обжещитие итд. ) • способам потребления 36

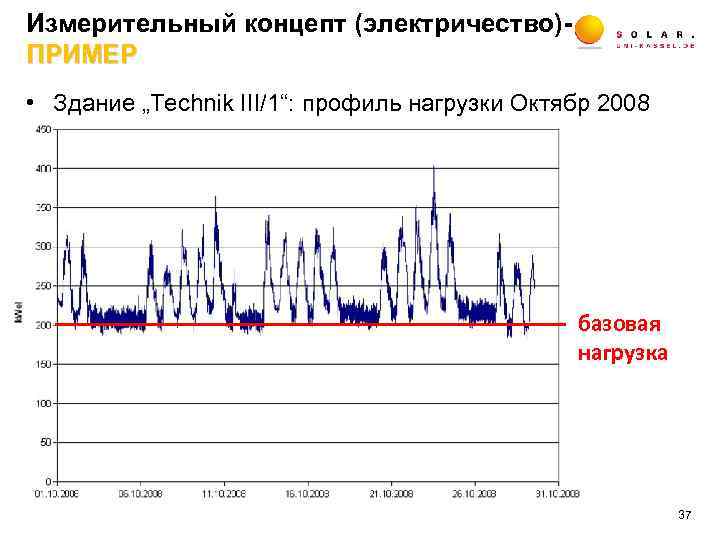

Измерительный концепт (электричество)ПРИМЕР • Здание „Technik III/1“: профиль нагрузки Октябр 2008 базовая нагрузка 37

Измерительный концепт (электричество)ПРИМЕР • измеренная базовая нагрузка: 200 к. В • из этого выпадают : (оценивается мощность по данным потребления) – 10 к. В за стройплощадку – 72 к. В за вычислительный центр – 3 к. В за насос Таким образом базовая нагрузка здания: 200 k. W – 85 k. W = 115 k. W • 115 k. W x 8760 h/a = 1007 MWh/a 38

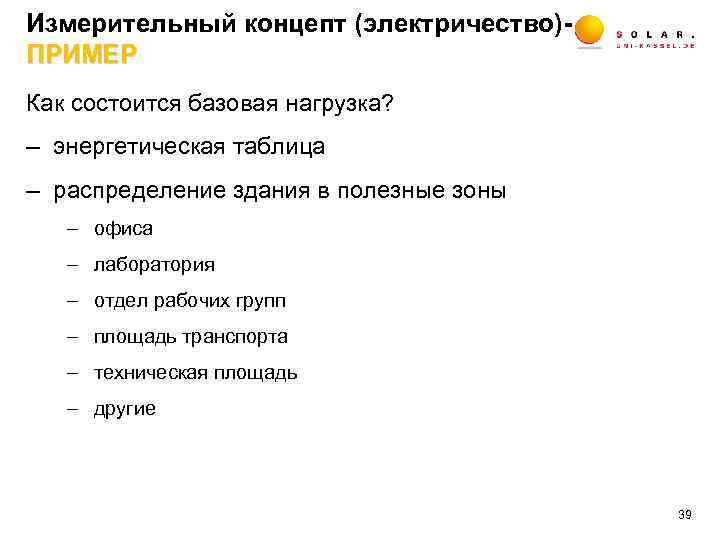

Измерительный концепт (электричество)ПРИМЕР Как состоится базовая нагрузка? – энергетическая таблица – распределение здания в полезные зоны - офиса - лаборатория - отдел рабочих групп - площадь транспорта - техническая площадь - другие 39

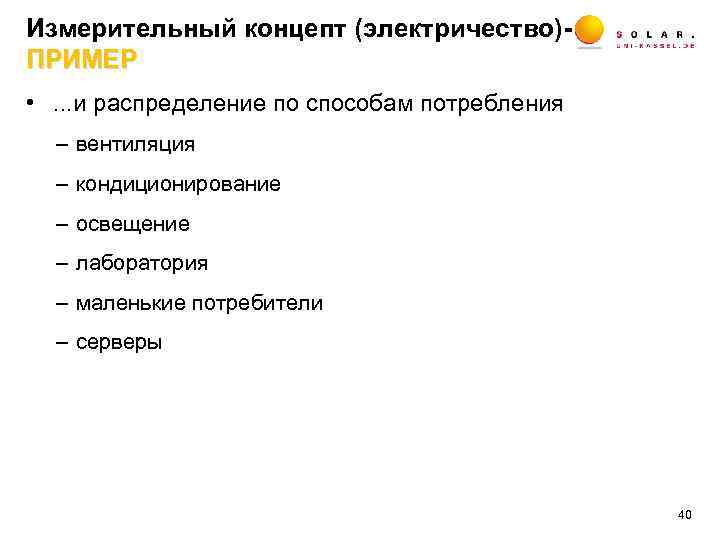

Измерительный концепт (электричество)ПРИМЕР • . . . и распределение по способам потребления – вентиляция – кондиционирование – освещение – лаборатория – маленькие потребители – серверы 40

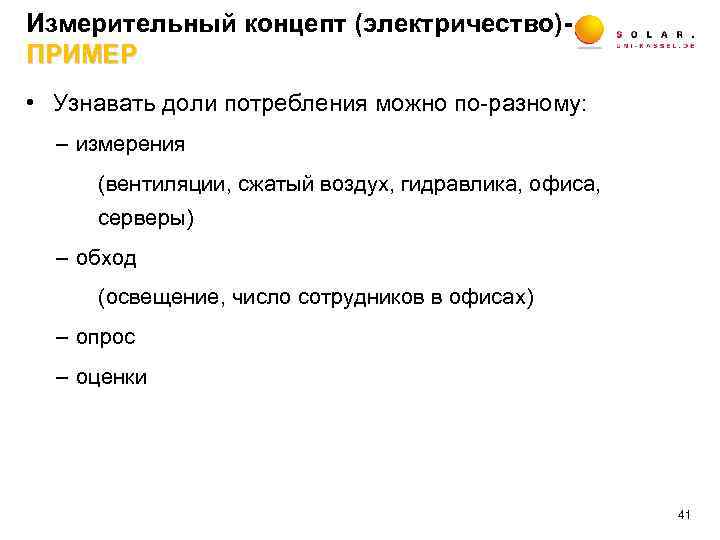

Измерительный концепт (электричество)ПРИМЕР • Узнавать доли потребления можно по-разному: – измерения (вентиляции, сжатый воздух, гидравлика, офиса, серверы) – обход (освещение, число сотрудников в офисах) – опрос – оценки 41

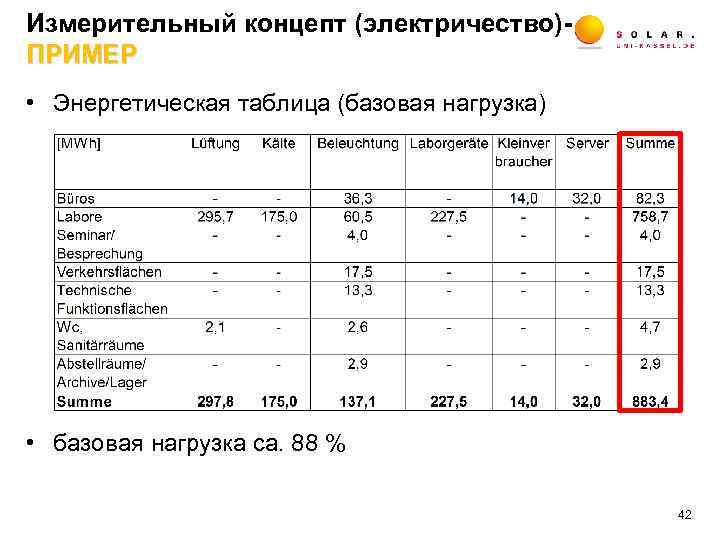

Измерительный концепт (электричество)ПРИМЕР • Энергетическая таблица (базовая нагрузка) • базовая нагрузка ca. 88 % 42

Измерительный концепт (электричество)ПРИМЕР • Примерноо исследование потребления в офисах – маленькие потребители – Прибор: Voltcraft Energy Logger 3500 – Интервал: 1 минута (постоянно) – Продолжительность: 2 недели – Цель: определение потребления отдельных комнат – одновременно измерить (внутренную и внешную) температуру, само-протоколирование сотрудника – Цель: исследовать культуру потребления, обнаруживать потензиалы оптимизаций 43

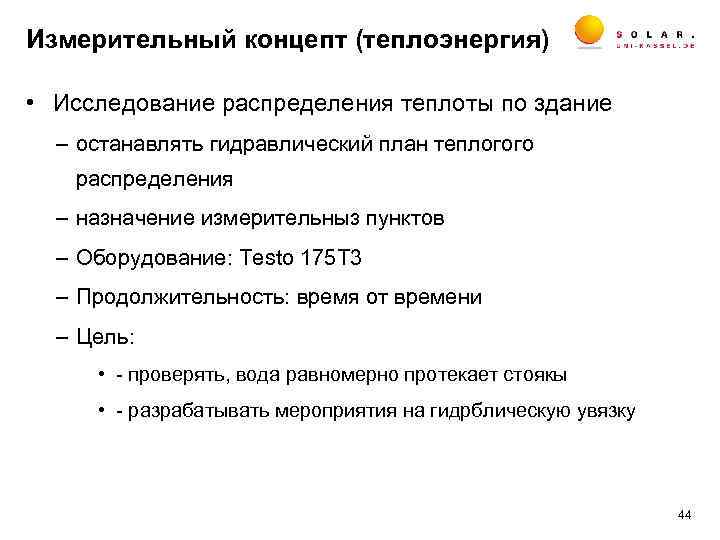

Измерительный концепт (теплоэнергия) • Исследование распределения теплоты по здание – останавлять гидравлический план теплогого распределения – назначение измерительныз пунктов – Оборудование: Testo 175 T 3 – Продолжительность: время от времени – Цель: • - проверять, вода равномерно протекает стоякы • - разрабатывать мероприятия на гидрблическую увязку 44

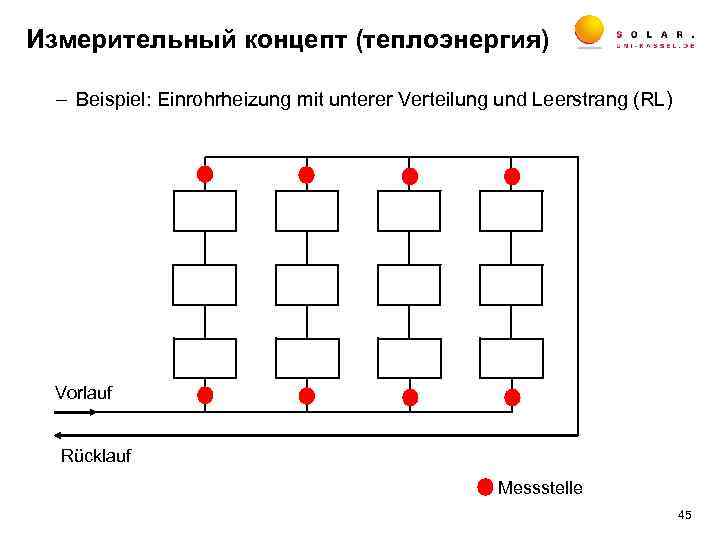

Измерительный концепт (теплоэнергия) – Beispiel: Einrohrheizung mit unterer Verteilung und Leerstrang (RL) Vorlauf Rücklauf Messstelle 45

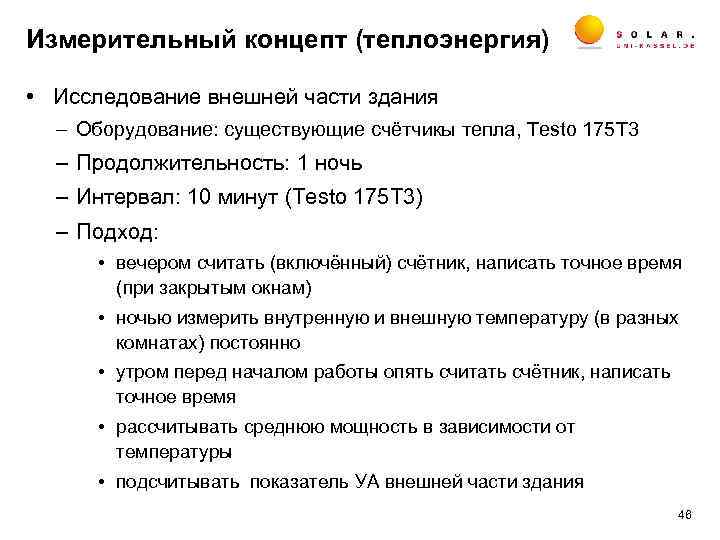

Измерительный концепт (теплоэнергия) • Исследование внешней части здания – Оборудование: существующие счётчикы тепла, Testo 175 T 3 – Продолжительность: 1 ночь – Интервал: 10 минут (Testo 175 T 3) – Подход: • вечером считать (включённый) счётник, написать точное время (при закрытым окнам) • ночью измерить внутренную и внешную температуру (в разных комнатах) постоянно • утром перед началом работы опять считать счётник, написать точное время • рассчитывать среднюю мощность в зависимости от температуры • подсчитывать показатель УА внешней части здания 46

Измерительный концепт (теплоэнергия) • 47

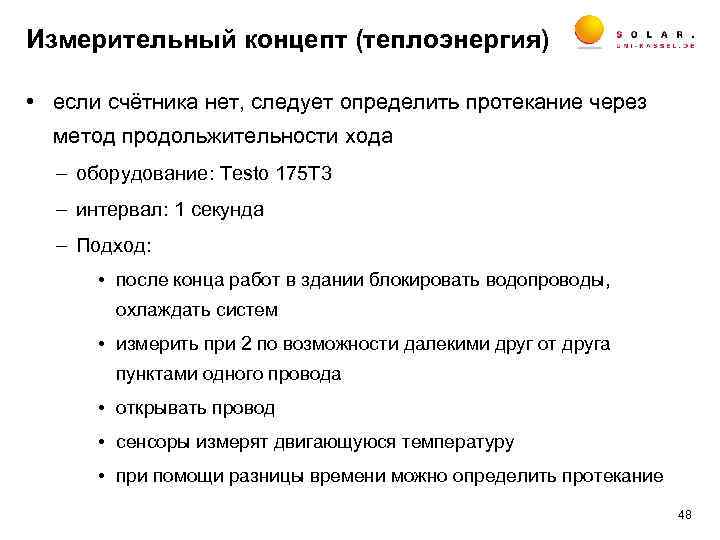

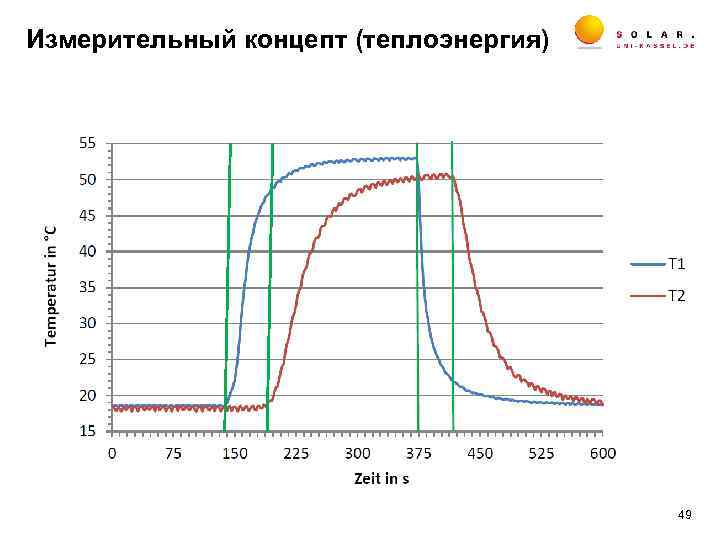

Измерительный концепт (теплоэнергия) • если счётника нет, следует определить протекание через метод продольжительности хода – оборудование: Testo 175 T 3 – интервал: 1 секунда – Подход: • после конца работ в здании блокировать водопроводы, охлаждать систем • измерить при 2 по возможности далекими друг от друга пунктами одного провода • открывать провод • сенсоры измерят двигающуюся температуру • при помощи разницы времени можно определить протекание 48

Измерительный концепт (теплоэнергия) 49

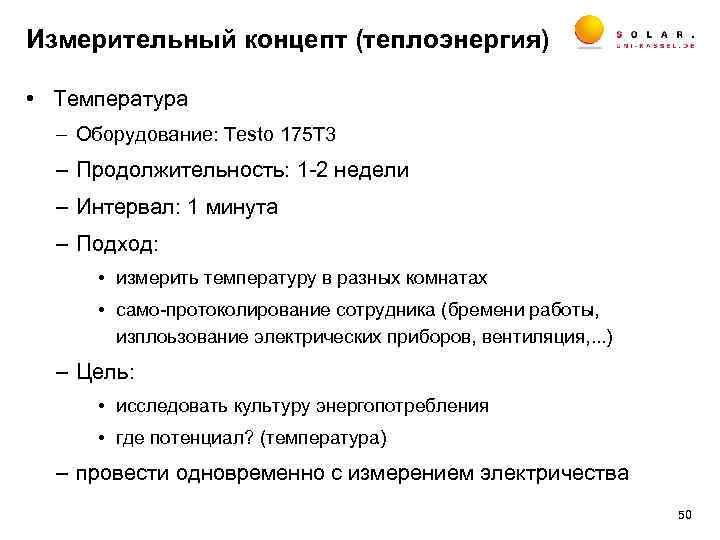

Измерительный концепт (теплоэнергия) • Температурa – Oборудование: Testo 175 T 3 – Продолжительность: 1 -2 недели – Интервал: 1 минута – Подход: • измерить температуру в разных комнатах • само-протоколирование сотрудника (бремени работы, изплоьзование электрических приборов, вентиляция, . . . ) – Цель: • исследовать культуру энергопотребления • где потенциал? (температурa) – провести одновременно с измерением электричества 50

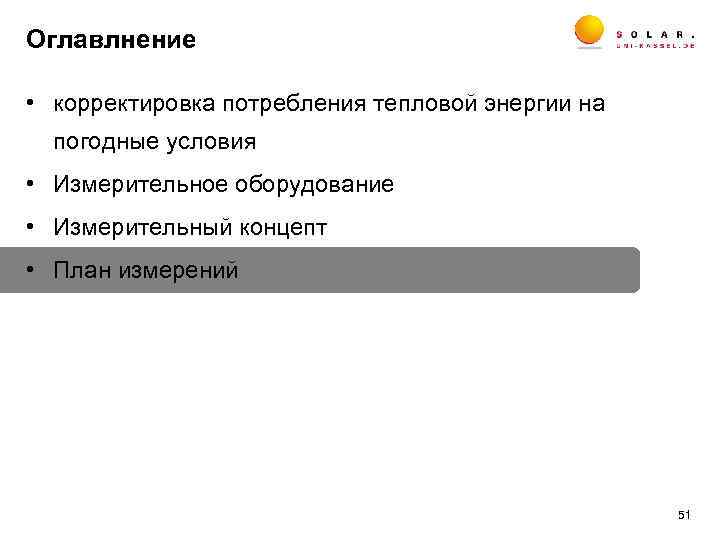

Оглавлнение • корректировкa потребления тепловой энергии на погодные условия • Измерительное оборудование • Измерительный концепт • План измерений 51

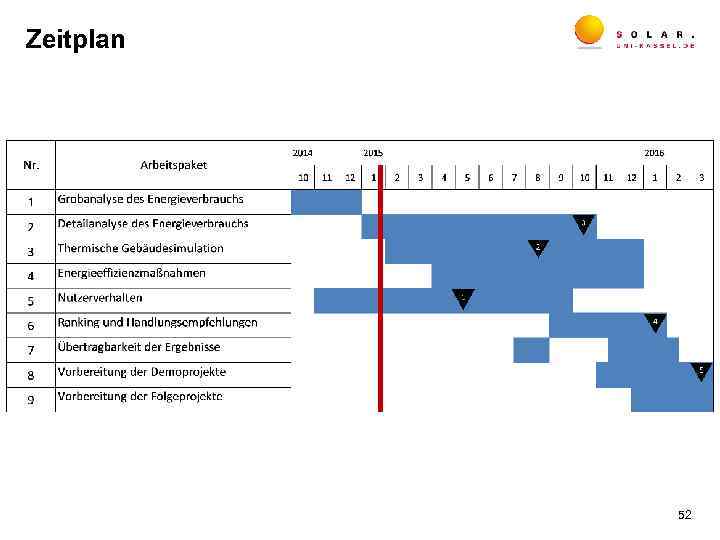

Zeitplan 52

Vielen Dank! www. solar. uni-kassel. de 53
