Энергия форма существования материи она не возникает

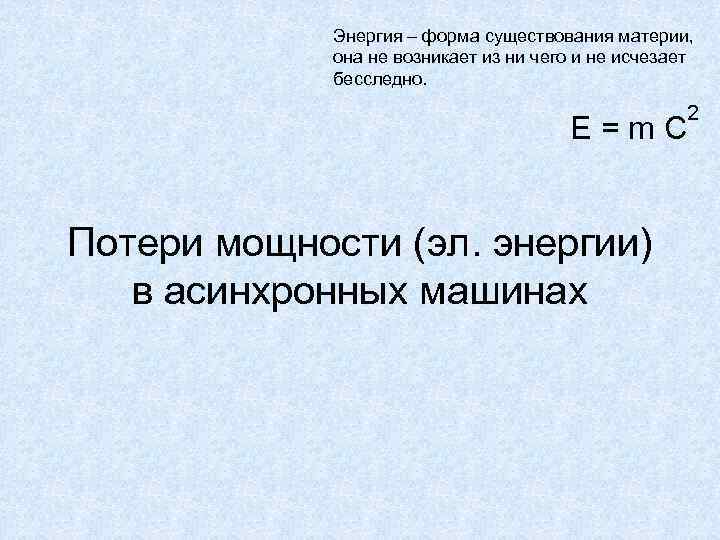

Энергия – форма существования материи, она не возникает из ни чего и не исчезает бесследно. E=m. C Потери мощности (эл. энергии) в асинхронных машинах 2

Р 2= М ω2 Р 1=3 Uф Iф cosφ ΔPэ2=3 r 2 I 2 – потери в меди ротора ΔPэ1=3 r 1 Iф – потери в меди статора ΔPмех = Мтр ω2 – механические потери ΔPм 1– потери в стали статора ΔPдоп ≈1 -5% Р 2 н – ? дополнительные, связанные с локальными колебаниями магнитного потока и др.

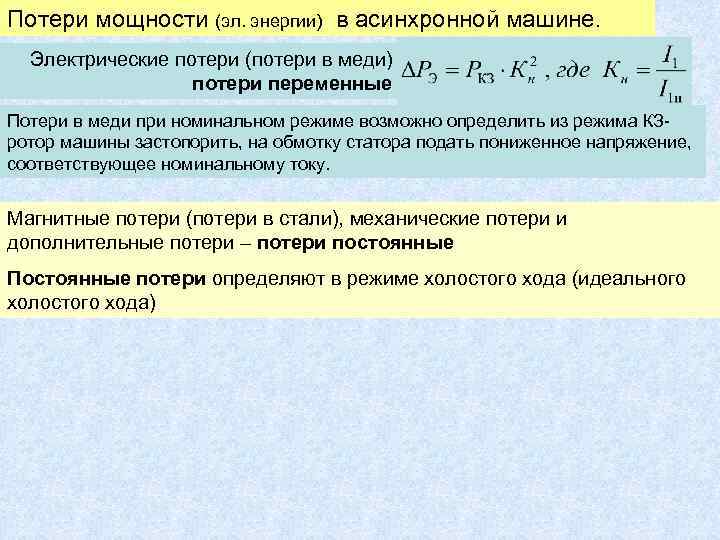

Потери мощности (эл. энергии) в асинхронной машине. Электрические потери (потери в меди) потери переменные Потери в меди при номинальном режиме возможно определить из режима КЗротор машины застопорить, на обмотку статора подать пониженное напряжение, соответствующее номинальному току. Магнитные потери (потери в стали), механические потери и дополнительные потери – потери постоянные Постоянные потери определяют в режиме холостого хода (идеального холостого хода)

КПД машины: ηн η КПД максимально, в случае если постоянные потери равны переменным: ~0. 6 Рн Рн Р 2

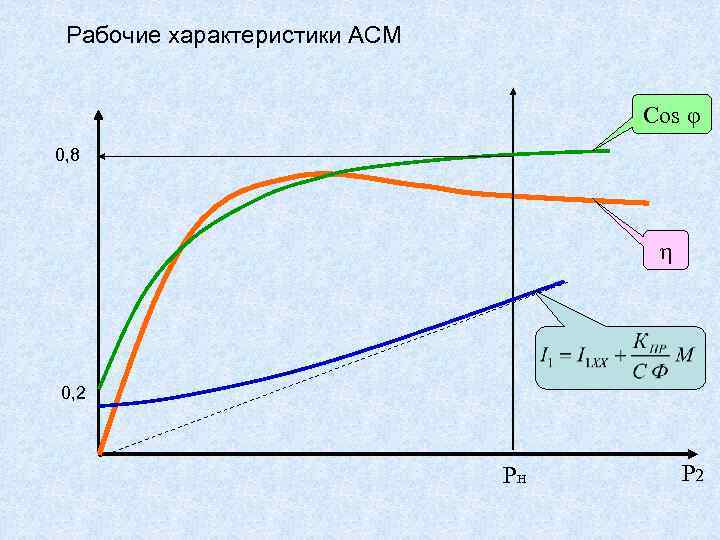

Рабочие характеристики АСМ Cos φ 0, 8 η 0, 2 Рн Р 2

1. Как определяется частота вращения ротора АСМ? Тест опрос – 10 вопросов по 30 сек. 2. Что обозначает термин «число пар полюсов машины» ? 3. Как определяется электромагнитный момент асинхронной машины? 4. Что такое «скольжение» , применительно к асинхронной машине? Спасибо за 5. Что такое схема замещения электрической машины? работу! 6. Какие элементы схемы замещения входят в цепь ротора АСМ? 7. Чем определяется ток в цепи ротора АСМ? 8. Чем определяется коэффициент мощности (COS(φ)) в обмотке ротора? 9. Что такое пусковой момент электродвигателя? 10. Что такое критическое скольжение АСМ

1. Как определяется частота вращения ротора АСМ? 2. Что обозначает термин «число пар полюсов машины» ? 3. Как определяется электромагнитный момент асинхронной машины? 4. Что такое «скольжение» , применительно к асинхронной машине? 5. Что такое схема замещения электрической машины? 6. Какие элементы схемы замещения входят в цепь ротора АСМ? 7. Чем определяется ток в цепи ротора АСМ? 8. Чем определяется коэффициент мощности (COS(φ)) в обмотке ротора? 9. Что такое пусковой момент электродвигателя? 10. Что такое критическое скольжение АСМ

Регулирование частоты вращения АСМ

Схема управления пуском машин с фазным ротором

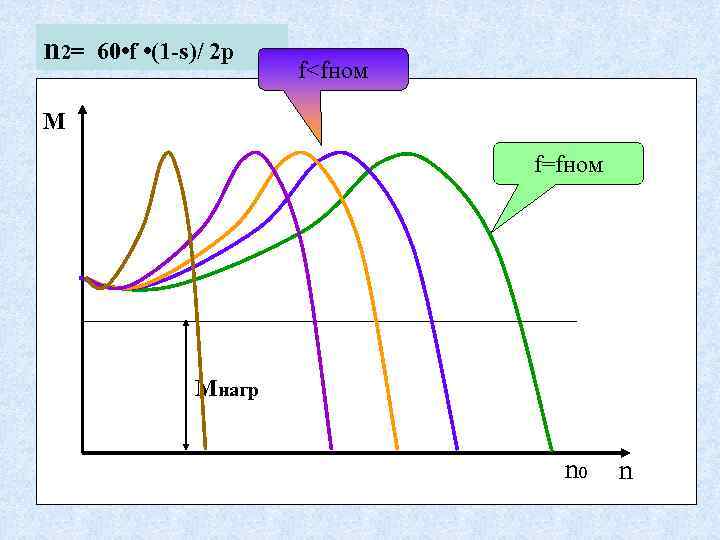

n 2= 60 • f • (1 -s)/ 2 p f

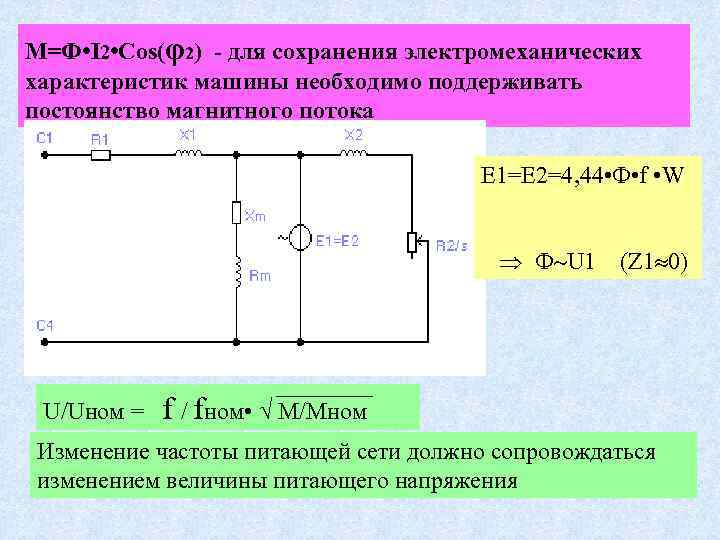

M=Ф • I 2 • Cos(φ2) - для сохранения электромеханических характеристик машины необходимо поддерживать постоянство магнитного потока E 1=E 2=4, 44 • Ф • f • W Ф U 1 U/Uном = (Z 1 0) f / fном • M/Mном Изменение частоты питающей сети должно сопровождаться изменением величины питающего напряжения

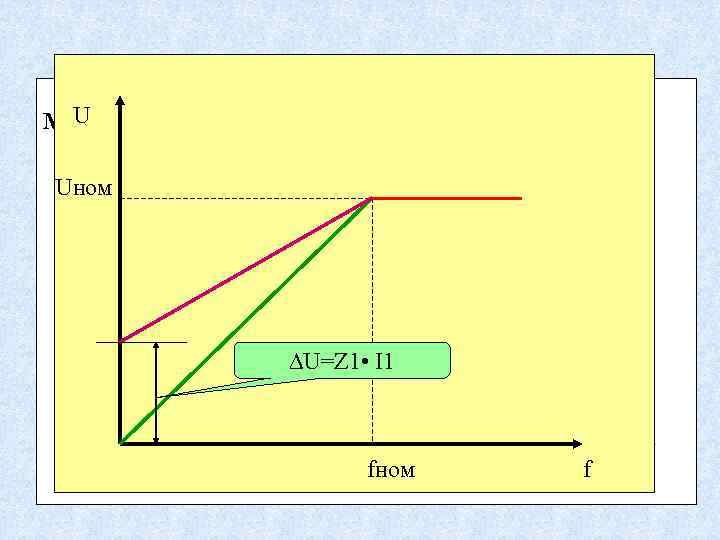

MU Ф const f=fном U 1=const U=Z 1 • I 1 fном n 0 f n
