ЭНЕРГЕТИЧЕСКОЕ ОБСЛЕДОВАНИЕ Цели Задачи Этапы Энергетический паспорт 1
Важнейшие нормативно-правовые и методические документы, государственные стандарты РФ в области энергосбережения: Федеральный закон РФ от 23 ноября 2009 года № 261 -ФЗ «Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации» Основные положения Энергетической стратегии России на период до 2030 года (приняты в августе 2009 г. ) Распоряжение Правительства РФ № 1830: План мероприятий по энергосбережению и повышению энергетической эффективности в Российской Федерации, направленных на реализацию ФЗ N 261 -ФЗ (01. 12. 2009) Постановление Правительства РФ N 67 «О внесении изменений в некоторые акты Правительства РФ по вопросам определения полномочий федеральных органов исполнительной власти в области энергосбережения и повышения энергетической эффективности» (20. 12. 2010). Постановление Правительства РФ N 1220 «Об определении применяемых при установлении долгосрочных тарифов показателей надежности и качества поставляемых товаров и оказываемых услуг (31. 12. 2009). Постановление Правительства РФ N 1221 «Об утверждении правил установления требований энергетической эффективности товаров, работ, услуг, размещения заказов на которые осуществляется для государственных или муниципальных нужд (31. 12. 2009). 2

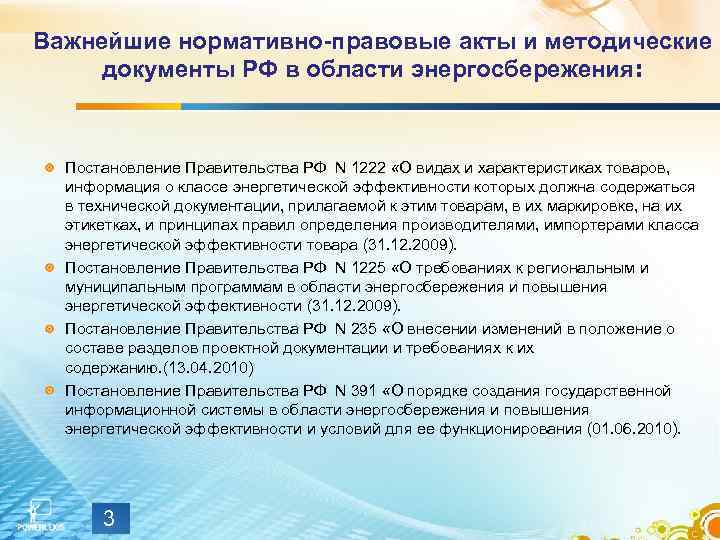

Важнейшие нормативно-правовые акты и методические документы РФ в области энергосбережения: Постановление Правительства РФ N 1222 «О видах и характеристиках товаров, информация о классе энергетической эффективности которых должна содержаться в технической документации, прилагаемой к этим товарам, в их маркировке, на их этикетках, и принципах правил определения производителями, импортерами класса энергетической эффективности товара (31. 12. 2009). Постановление Правительства РФ N 1225 «О требованиях к региональным и муниципальным программам в области энергосбережения и повышения энергетической эффективности (31. 12. 2009). Постановление Правительства РФ N 235 «О внесении изменений в положение о составе разделов проектной документации и требованиях к их содержанию. (13. 04. 2010) Постановление Правительства РФ N 391 «О порядке создания государственной информационной системы в области энергосбережения и повышения энергетической эффективности и условий для ее функционирования (01. 06. 2010). 3

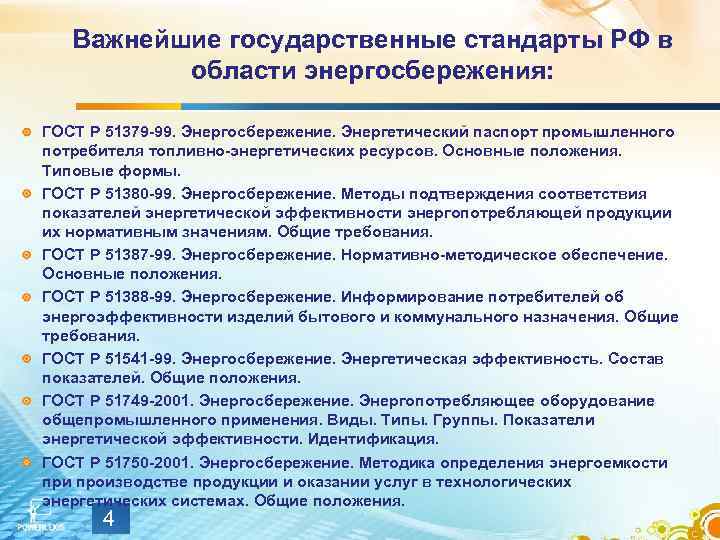

Важнейшие государственные стандарты РФ в области энергосбережения: ГОСТ Р 51379 -99. Энергосбережение. Энергетический паспорт промышленного потребителя топливно-энергетических ресурсов. Основные положения. Типовые формы. ГОСТ Р 51380 -99. Энергосбережение. Методы подтверждения соответствия показателей энергетической эффективности энергопотребляющей продукции их нормативным значениям. Общие требования. ГОСТ Р 51387 -99. Энергосбережение. Нормативно-методическое обеспечение. Основные положения. ГОСТ Р 51388 -99. Энергосбережение. Информирование потребителей об энергоэффективности изделий бытового и коммунального назначения. Общие требования. ГОСТ Р 51541 -99. Энергосбережение. Энергетическая эффективность. Состав показателей. Общие положения. ГОСТ Р 51749 -2001. Энергосбережение. Энергопотребляющее оборудование общепромышленного применения. Виды. Типы. Группы. Показатели энергетической эффективности. Идентификация. ГОСТ Р 51750 -2001. Энергосбережение. Методика определения энергоемкости производстве продукции и оказании услуг в технологических энергетических системах. Общие положения. 4

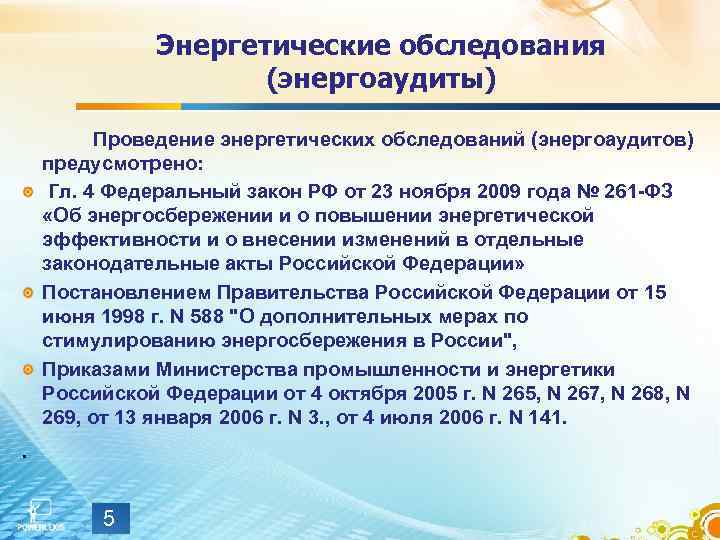

Энергетические обследования (энергоаудиты) Проведение энергетических обследований (энергоаудитов) предусмотрено: Гл. 4 Федеральный закон РФ от 23 ноября 2009 года № 261 -ФЗ «Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации» Постановлением Правительства Российской Федерации от 15 июня 1998 г. N 588 "О дополнительных мерах по стимулированию энергосбережения в России", Приказами Министерства промышленности и энергетики Российской Федерации от 4 октября 2005 г. N 265, N 267, N 268, N 269, от 13 января 2006 г. N 3. , от 4 июля 2006 г. N 141. . 5
Основными целями энергетического обследования являются: 1) получение объективных данных об объеме используемых энергетических ресурсов; 2) определение показателей энергетической эффективности; 3) определение потенциала энергосбережения и повышения энергетической эффективности; 4) разработка перечня типовых, общедоступных мероприятий по энергосбережению и повышению энергетической эффективности и проведение их стоимостной оценки. 6

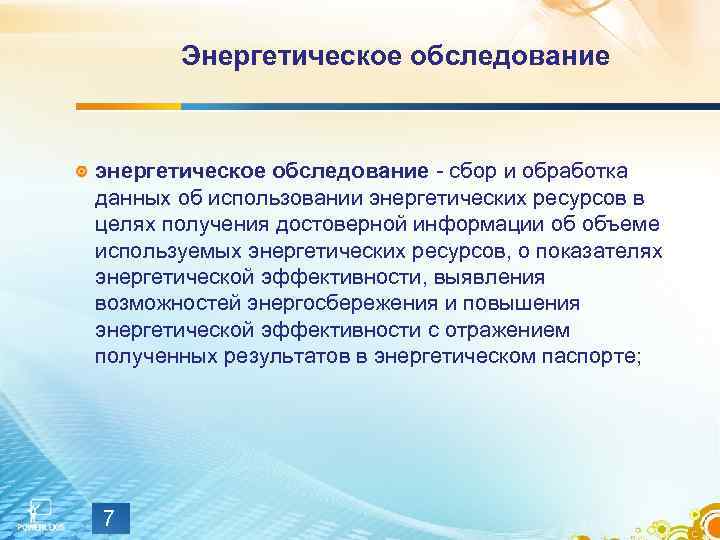

Энергетическое обследование энергетическое обследование - сбор и обработка данных об использовании энергетических ресурсов в целях получения достоверной информации об объеме используемых энергетических ресурсов, о показателях энергетической эффективности, выявления возможностей энергосбережения и повышения энергетической эффективности с отражением полученных результатов в энергетическом паспорте; 7
Задачи энергоаудита Основными задачами энергоаудита принято считать те, которые преследуют основную цель энергетического обследования – экономию средств предприятия за счет энергосбережения. 8
Задачи энергетического обследования оценка фактического состояния использования ТЭР; оценка системы учета ТЭР и разработка рекомендаций по ее совершенствованию; сравнение фактических показателей использования топливно-энергетических и водных ресурсов с их нормативными значениями; выявление причин нерационального расходования ТЭР и определение резервов экономии топлива, воды и энергии; разработка перечня мероприятий по повышению эффективности работы энергопотребляющего оборудования; заполнение энергетических паспортов. 9
Энергетический паспорт должен содержать информацию (ГОСТ Р 51379 -99) : 1) об оснащенности приборами учета 2) об объеме используемых энергетических ресурсов и о его изменении; 3) о показателях энергетической эффективности; 4) о величине потерь переданных энергетических ресурсов (для организаций, осуществляющих передачу энергетических ресурсов); 5) о потенциале энергосбережения; 6) о перечне типовых мероприятий по энергосбережению. 10

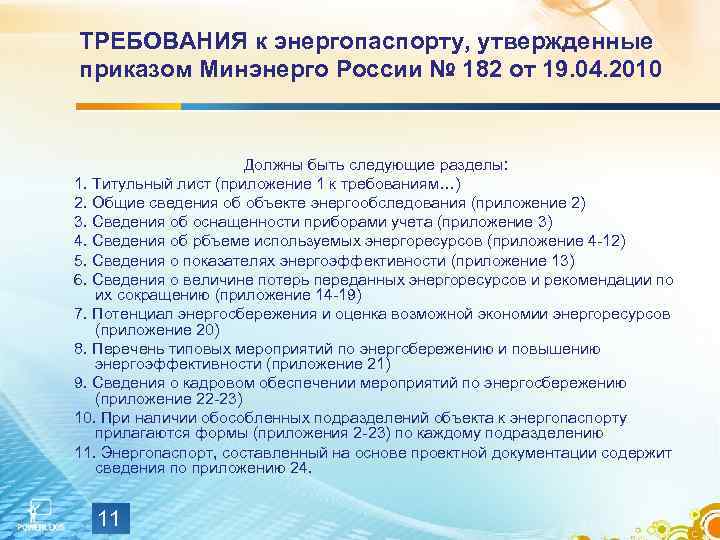

ТРЕБОВАНИЯ к энергопаспорту, утвержденные приказом Минэнерго России № 182 от 19. 04. 2010 Должны быть следующие разделы: 1. Титульный лист (приложение 1 к требованиям…) 2. Общие сведения об объекте энергообследования (приложение 2) 3. Сведения об оснащенности приборами учета (приложение 3) 4. Сведения об рбъеме используемых энергоресурсов (приложение 4 -12) 5. Сведения о показателях энергоэффективности (приложение 13) 6. Сведения о величине потерь переданных энергоресурсов и рекомендации по их сокращению (приложение 14 -19) 7. Потенциал энергосбережения и оценка возможной экономии энергоресурсов (приложение 20) 8. Перечень типовых мероприятий по энергсбережению и повышению энергоэффективности (приложение 21) 9. Сведения о кадровом обеспечении мероприятий по энергосбережению (приложение 22 -23) 10. При наличии обособленных подразделений объекта к энергопаспорту прилагаются формы (приложения 2 -23) по каждому подразделению 11. Энергопаспорт, составленный на основе проектной документации содержит сведения по приложению 24. 11

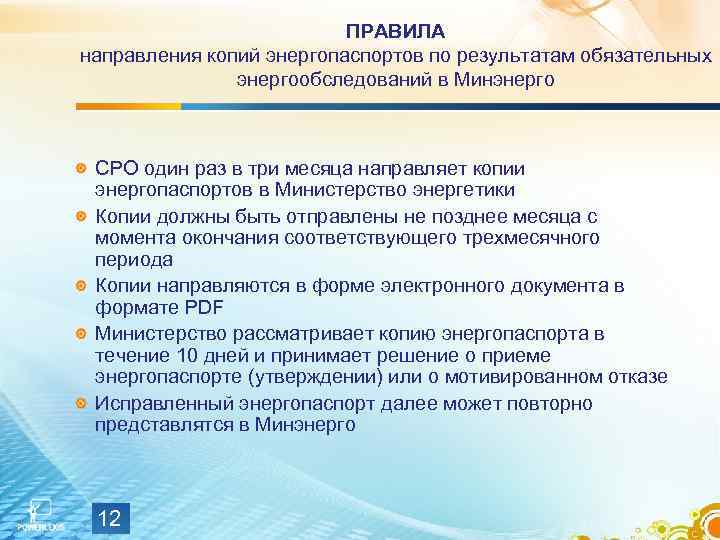

ПРАВИЛА направления копий энергопаспортов по результатам обязательных энергообследований в Минэнерго СРО один раз в три месяца направляет копии энергопаспортов в Министерство энергетики Копии должны быть отправлены не позднее месяца с момента окончания соответствующего трехмесячного периода Копии направляются в форме электронного документа в формате PDF Министерство рассматривает копию энергопаспорта в течение 10 дней и принимает решение о приеме энергопаспорте (утверждении) или о мотивированном отказе Исправленный энергопаспорт далее может повторно представлятся в Минэнерго 12

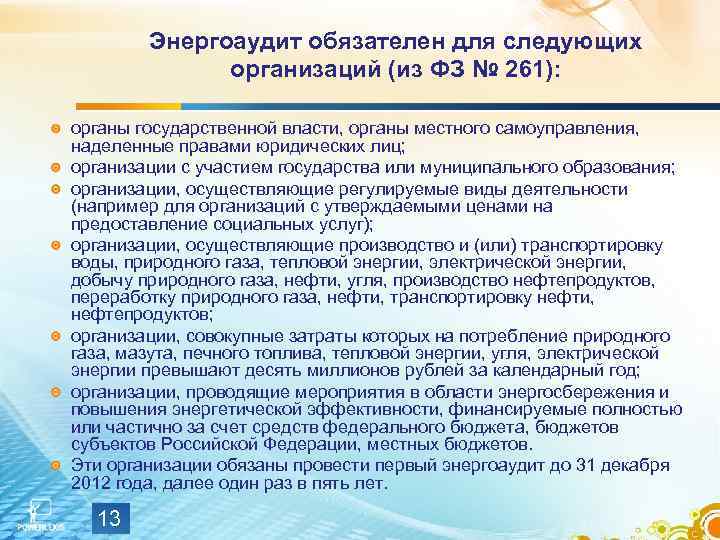

Энергоаудит обязателен для следующих организаций (из ФЗ № 261): органы государственной власти, органы местного самоуправления, наделенные правами юридических лиц; организации с участием государства или муниципального образования; организации, осуществляющие регулируемые виды деятельности (например для организаций с утверждаемыми ценами на предоставление социальных услуг); организации, осуществляющие производство и (или) транспортировку воды, природного газа, тепловой энергии, электрической энергии, добычу природного газа, нефти, угля, производство нефтепродуктов, переработку природного газа, нефти, транспортировку нефти, нефтепродуктов; организации, совокупные затраты которых на потребление природного газа, мазута, печного топлива, тепловой энергии, угля, электрической энергии превышают десять миллионов рублей за календарный год; организации, проводящие мероприятия в области энергосбережения и повышения энергетической эффективности, финансируемые полностью или частично за счет средств федерального бюджета, бюджетов субъектов Российской Федерации, местных бюджетов. Эти организации обязаны провести первый энергоаудит до 31 декабря 2012 года, далее один раз в пять лет. 13

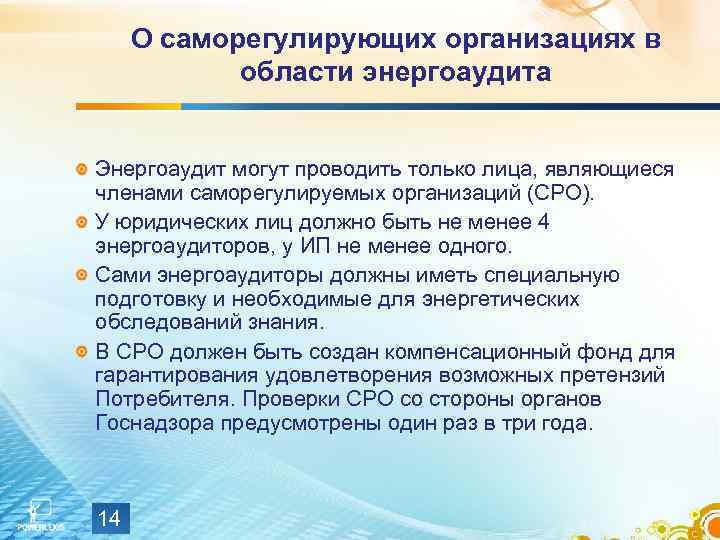

О саморегулирующих организациях в области энергоаудита Энергоаудит могут проводить только лица, являющиеся членами саморегулируемых организаций (СРО). У юридических лиц должно быть не менее 4 энергоаудиторов, у ИП не менее одного. Сами энергоаудиторы должны иметь специальную подготовку и необходимые для энергетических обследований знания. В СРО должен быть создан компенсационный фонд для гарантирования удовлетворения возможных претензий Потребителя. Проверки СРО со стороны органов Госнадзора предусмотрены один раз в три года. 14
По срокам проведения энергетические обследования потребителей ТЭР различают 1. Первичные - проводятся в отношении потребителей ТЭР, ранее не подвергавшихся энергетическим обследованиям (энергоаудиту) или перерыв в обследованиях которых составляет более 5 лет; 2. Очередные - проводятся не реже одного раза в пять лет и не чаще чем один раз в два года в плановом порядке для сравнения текущих показателей энергоэффективности с показателями, определенными предыдущим обследованием, сертификации потребителя ТЭР в системе добровольной сертификации РИЭР, внесения изменений в энергетический паспорт и т. д. ; 15
По срокам проведения энергетические обследования потребителей ТЭР различают 3. Внеочередные - проводятся при выявлении у потребителя ТЭР роста объемов потребления ТЭР, снижения эффективности использования ТЭР и т. д. , 4. Предэксплуатационные - проводятся перед началом или в начале эксплуатации оборудования потребителем ТЭР для определения первичных характеристик энергоэффективности и их соответствия паспортным, проектным и нормативным показателям. 16

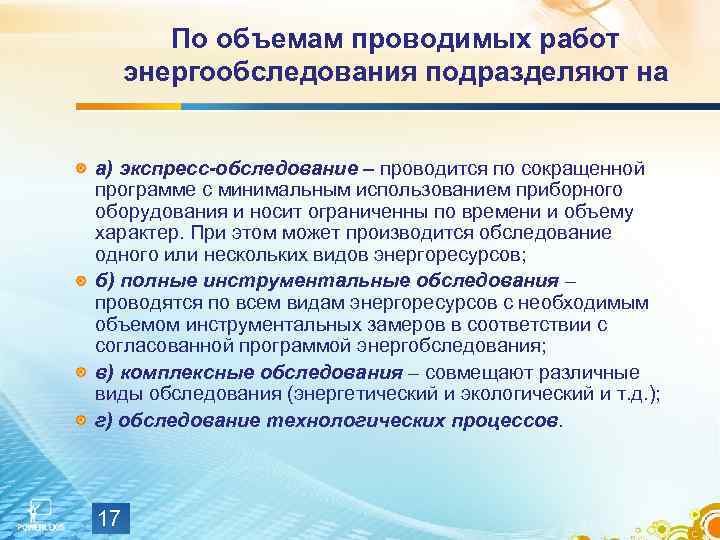

По объемам проводимых работ энергообследования подразделяют на а) экспресс-обследование – проводится по сокращенной программе с минимальным использованием приборного оборудования и носит ограниченны по времени и объему характер. При этом может производится обследование одного или нескольких видов энергоресурсов; б) полные инструментальные обследования – проводятся по всем видам энергоресурсов с необходимым объемом инструментальных замеров в соответствии с согласованной программой энергобследования; в) комплексные обследования – совмещают различные виды обследования (энергетический и экологический и т. д. ); г) обследование технологических процессов. 17

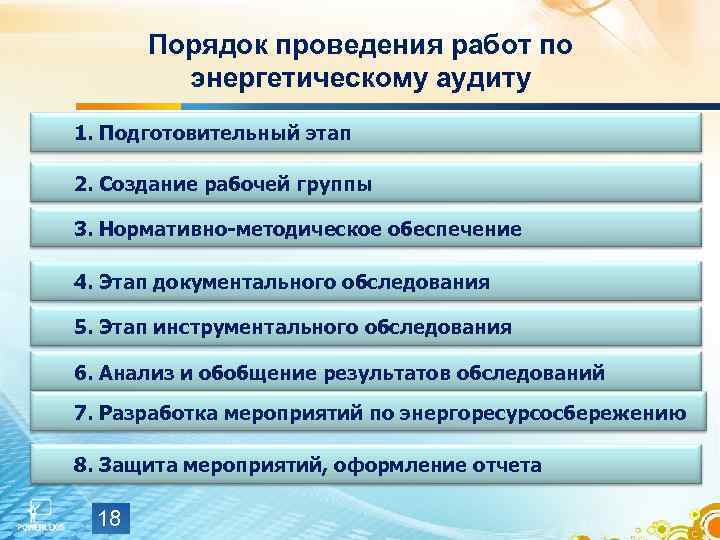

Порядок проведения работ по энергетическому аудиту 1. Подготовительный этап 2. Создание рабочей группы 3. Нормативно-методическое обеспечение 4. Этап документального обследования 5. Этап инструментального обследования 6. Анализ и обобщение результатов обследований 7. Разработка мероприятий по энергоресурсосбережению 8. Защита мероприятий, оформление отчета 18

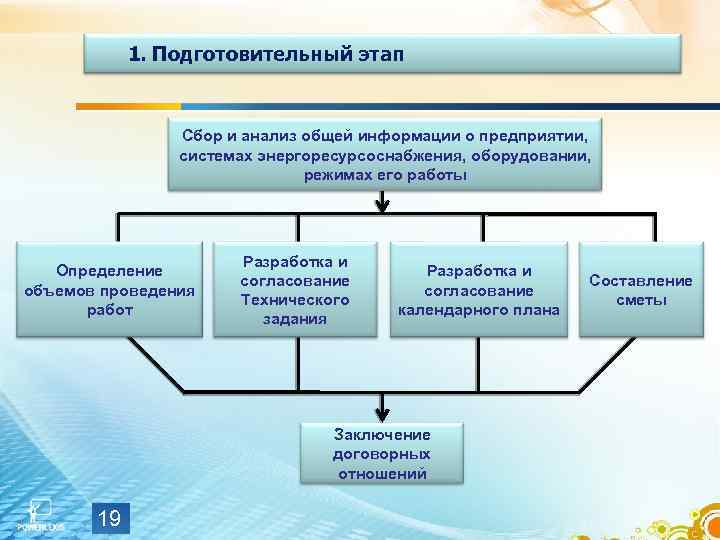

1. Подготовительный этап Сбор и анализ общей информации о предприятии, системах энергоресурсоснабжения, оборудовании, режимах его работы Определение объемов проведения работ Разработка и согласование Технического задания Разработка и согласование календарного плана Заключение договорных отношений 19 Составление сметы
2. Создание рабочей группы (РГ) Определение состава РГ от Исполнителя Приказ о совместном проведении работ 20 Определение состава РГ от Заказчика Допуск персонала, транспорта и оборудования Проведение обучающего семинара для специалистов Заказчика
3. Нормативно-методическое обеспечение Межотраслевая и отраслевая нормативно-методическая документация Разработка опросных листов 21 Изучение корпоративной и отчетной документации в области энергоресурсосбережения Отраслевые удельные нормы энергоресурсопотребления

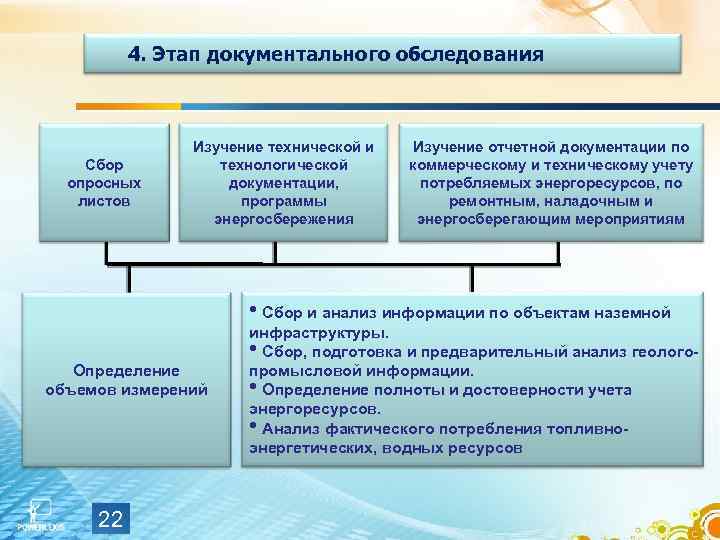

4. Этап документального обследования Сбор опросных листов Изучение технической и технологической документации, программы энергосбережения Изучение отчетной документации по коммерческому и техническому учету потребляемых энергоресурсов, по ремонтным, наладочным и энергосберегающим мероприятиям • Сбор и анализ информации по объектам наземной Определение объемов измерений 22 инфраструктуры. • Сбор, подготовка и предварительный анализ геологопромысловой информации. • Определение полноты и достоверности учета энергоресурсов. • Анализ фактического потребления топливноэнергетических, водных ресурсов

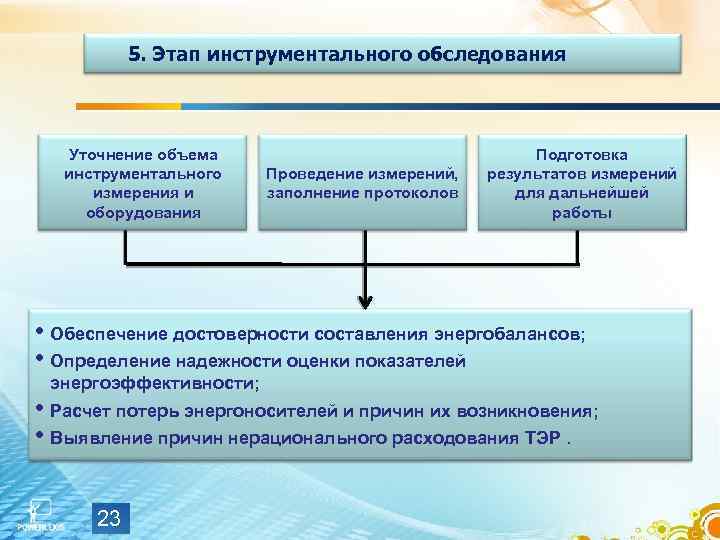

5. Этап инструментального обследования Уточнение объема инструментального измерения и оборудования Проведение измерений, заполнение протоколов Подготовка результатов измерений для дальнейшей работы • Обеспечение достоверности составления энергобалансов; • Определение надежности оценки показателей энергоэффективности; • Расчет потерь энергоносителей и причин их возникновения; • Выявление причин нерационального расходования ТЭР. 23
6. Анализ и обобщение результатов обследований Сравнение фактических показателей использования топливно-энергетических и водных ресурсов с их нормативными значениями; определение потерь топливно-энергетических и водных ресурсов; выявление причин нерационального расходования ТЭР и определение резервов экономии топлива, воды и энергии; оценка фактического состояния применяемой системы функционирования объекта. 24

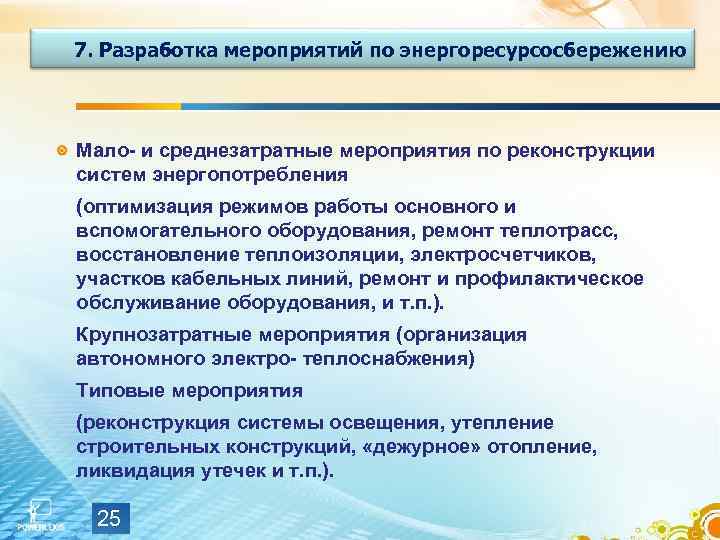

7. Разработка мероприятий по энергоресурсосбережению Мало- и среднезатратные мероприятия по реконструкции систем энергопотребления (оптимизация режимов работы основного и вспомогательного оборудования, ремонт теплотрасс, восстановление теплоизоляции, электросчетчиков, участков кабельных линий, ремонт и профилактическое обслуживание оборудования, и т. п. ). Крупнозатратные мероприятия (организация автономного электро- теплоснабжения) Типовые мероприятия (реконструкция системы освещения, утепление строительных конструкций, «дежурное» отопление, ликвидация утечек и т. п. ). 25
7. Разработка мероприятий по энергоресурсосбережению Организационно-технические мероприятия (совершенствование системы учета и контроля эффективности энергозатрат, разработка и реализация программ энергосбережения, проведение энергоаудитов, нормативно-методическое обеспечение экономии ТЭР и воды). Предложения по модернизации технологических процессов, систем энергоснабжения и энергопотребления. Такие мероприятия требуют серьезной проектной разработки, комплектации, строительно-монтажных и пуско-наладочных работ. 26

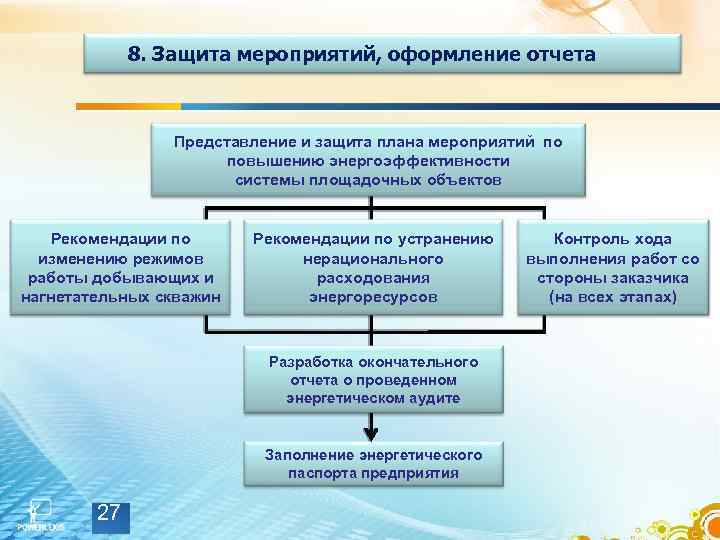

8. Защита мероприятий, оформление отчета Представление и защита плана мероприятий по повышению энергоэффективности системы площадочных объектов Рекомендации по изменению режимов работы добывающих и нагнетательных скважин Рекомендации по устранению нерационального расходования энергоресурсов Разработка окончательного отчета о проведенном энергетическом аудите Заполнение энергетического паспорта предприятия 27 Контроль хода выполнения работ со стороны заказчика (на всех этапах)

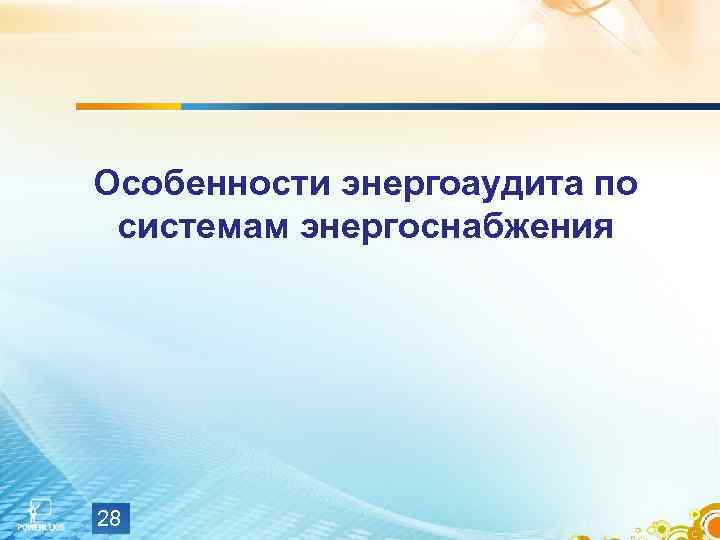

Особенности энергоаудита по системам энергоснабжения 28

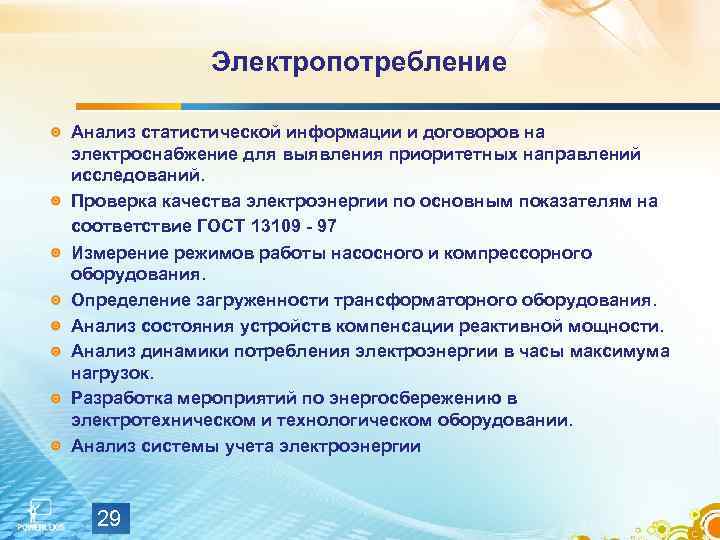

Электропотребление Анализ статистической информации и договоров на электроснабжение для выявления приоритетных направлений исследований. Проверка качества электроэнергии по основным показателям на соответствие ГОСТ 13109 - 97 Измерение режимов работы насосного и компрессорного оборудования. Определение загруженности трансформаторного оборудования. Анализ состояния устройств компенсации реактивной мощности. Анализ динамики потребления электроэнергии в часы максимума нагрузок. Разработка мероприятий по энергосбережению в электротехническом и технологическом оборудовании. Анализ системы учета электроэнергии 29
Газопотребление Анализ статистической информации по газопотреблению для выявления приоритетных направлений исследований. Сравнение нормативного и отчетного потребления газа за базовый год. Инструментальное обследование эффективности потребления топливного газа на работу котельных агрегатов, печей и подогревателей. Оценка энергетической эффективности ГТЭС. Оценка непроизводительных потерь природного и попутного нефтяного газа Количественная оценка потенциала экономии газа на собственные нужды. Разработка мероприятий по снижению непроизводительного расхода газа на собственные нужды. 30

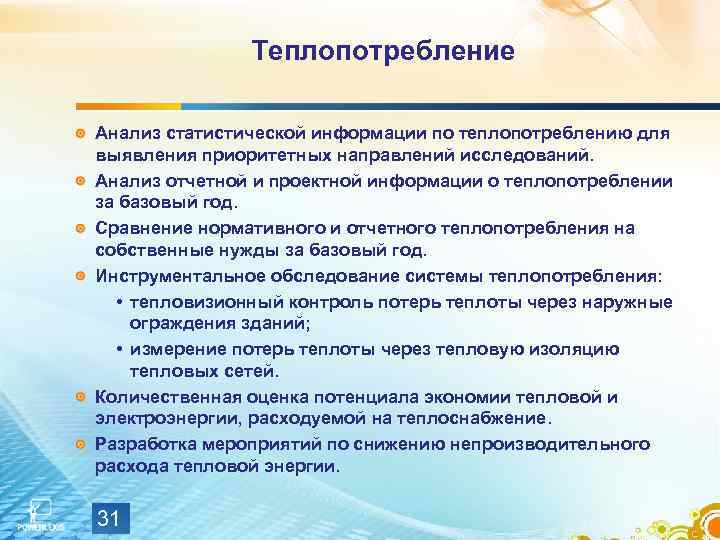

Теплопотребление Анализ статистической информации по теплопотреблению для выявления приоритетных направлений исследований. Анализ отчетной и проектной информации о теплопотреблении за базовый год. Сравнение нормативного и отчетного теплопотребления на собственные нужды за базовый год. Инструментальное обследование системы теплопотребления: • тепловизионный контроль потерь теплоты через наружные ограждения зданий; • измерение потерь теплоты через тепловую изоляцию тепловых сетей. Количественная оценка потенциала экономии тепловой и электроэнергии, расходуемой на теплоснабжение. Разработка мероприятий по снижению непроизводительного расхода тепловой энергии. 31
Водоснабжение и водоотведение Характеристика систем водоснабжения и водоотведения на предприятии. Анализ динамики фактического водопотребления и водоотведения. Анализ оснащения предприятия контрольно-измерительными приборами и средствами автоматизированного учета расхода воды и количества сточных вод. Определение норм водопотребления на хозяйственно-питьевые и производственные нужды. Определение нормативных объемов водоотведения. Составление балансовой схемы нормативного водопотребления и водоотведения. Сравнение фактического и нормативного водопотребления и водоотведения. Разработка мероприятий по снижению непроизводительного расхода водных ресурсов, а также расхода электроэнергии на привод насосов и тепловой энергии на подогрев воды. 32
Топливосжигающие установки 1. Инструментальный контроль параметров работы работающих котельных агрегатов на соответствие параметрам режимных карт, включающие определение параметров для расчета следующих компонентов теплового баланса: • удельных потерь с уходящими газами; • удельных потерь от химической неполноты сгорания; • фактических потерь с поверхности агрегатов. 2. Инструментальный контроль параметров работы работающих печей на соответствие параметрам режимных карт или паспортным величинам, включающие: • определение полезной тепловой нагрузки печи; • определение удельных потерь с уходящими газами и от химической неполноты сгорания; • определение фактических потерь с поверхности печей. 3. Инструментальный контроль параметров работы газотурбинных установок ГТЭС. 4. Разработка мероприятий по снижению удельного расхода топлива. 33

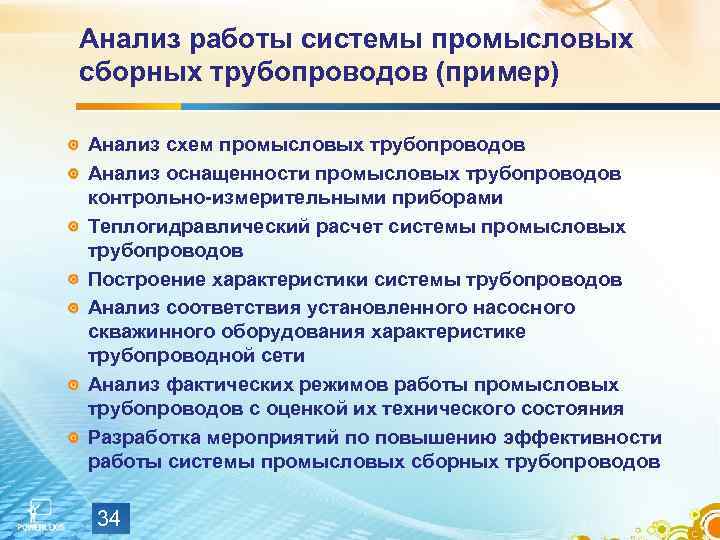

Анализ работы системы промысловых сборных трубопроводов (пример) Анализ схем промысловых трубопроводов Анализ оснащенности промысловых трубопроводов контрольно-измерительными приборами Теплогидравлический расчет системы промысловых трубопроводов Построение характеристики системы трубопроводов Анализ соответствия установленного насосного скважинного оборудования характеристике трубопроводной сети Анализ фактических режимов работы промысловых трубопроводов с оценкой их технического состояния Разработка мероприятий по повышению эффективности работы системы промысловых сборных трубопроводов 34
