Энергетическое оборудование вагоноремонтных предприятий

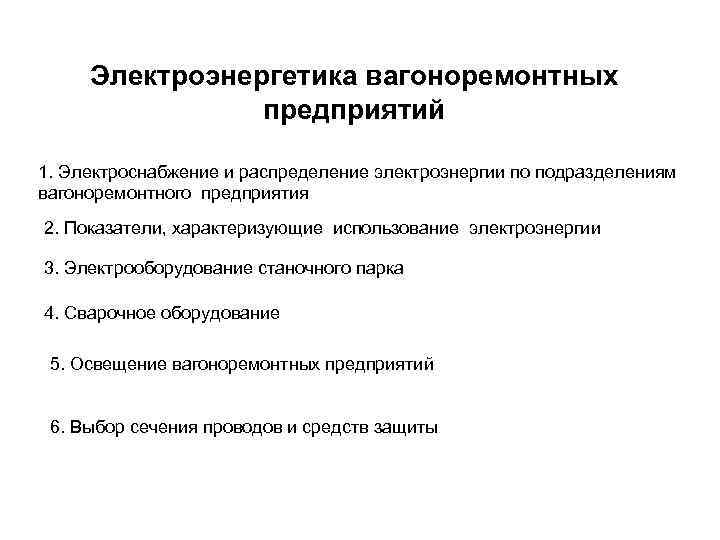

Электроэнергетика вагоноремонтных предприятий 1. Электроснабжение и распределение электроэнергии по подразделениям вагоноремонтного предприятия 2. Показатели, характеризующие использование электроэнергии 3. Электрооборудование станочного парка 4. Сварочное оборудование 5. Освещение вагоноремонтных предприятий 6. Выбор сечения проводов и средств защиты
Примерная схема электроснабжения вагонного депо
Распределение электроэнергии по видам потребления Электроприемники Электропривод В том числе: станки краны насосы компрессоры вентиляторы спецагрегаты Электросварочные установки В том числе: трансформаторы преобразователи и выпрямители электропечи и высоковольтные установки выпрямительно-зарядные установки и гальванические ванны Электроосвещение В том числе: внутреннее наружное Вагоноремонтные депо, % Промывочнопропарочные станции, % 72 – 78 82 – 85 17 – 18 2– 7 3 – 14 10 – 22 2– 7 12 – 14 15 – 24 5– 7 – 31 – 34 0, 4 – 0, 6 42 – 46 2– 3 2– 4 8 – 12 0, 5 3 – 12 0, 5 2– 4 – – – 3 – 10 7– 8 2– 9 0, 4 – 0, 6 1, 2 – 1, 6 5, 0 – 6, 5

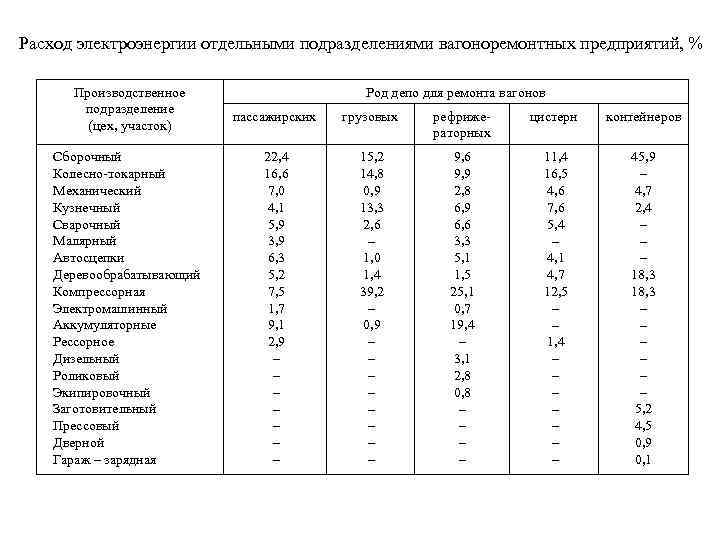

Расход электроэнергии отдельными подразделениями вагоноремонтных предприятий, % Производственное подразделение (цех, участок) Сборочный Колесно-токарный Механический Кузнечный Сварочный Малярный Автосцепки Деревообрабатывающий Компрессорная Электромашинный Аккумуляторные Рессорное Дизельный Роликовый Экипировочный Заготовительный Прессовый Дверной Гараж – зарядная Род депо для ремонта вагонов пассажирских грузовых рефрижераторных цистерн контейнеров 22, 4 16, 6 7, 0 4, 1 5, 9 3, 9 6, 3 5, 2 7, 5 1, 7 9, 1 2, 9 15, 2 14, 8 0, 9 13, 3 2, 6 1, 0 1, 4 39, 2 0, 9 9, 6 9, 9 2, 8 6, 9 6, 6 3, 3 5, 1 1, 5 25, 1 0, 7 19, 4 3, 1 2, 8 0, 8 11, 4 16, 5 4, 6 7, 6 5, 4 4, 1 4, 7 12, 5 1, 4 45, 9 4, 7 2, 4 18, 3 5, 2 4, 5 0, 9 0, 1

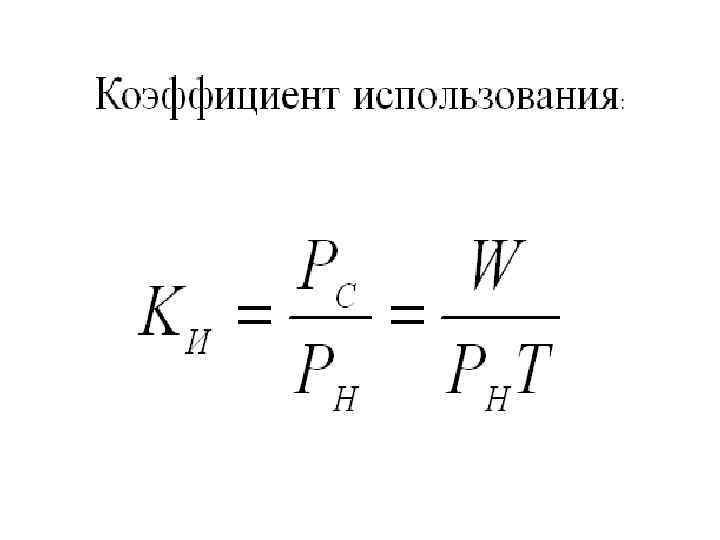

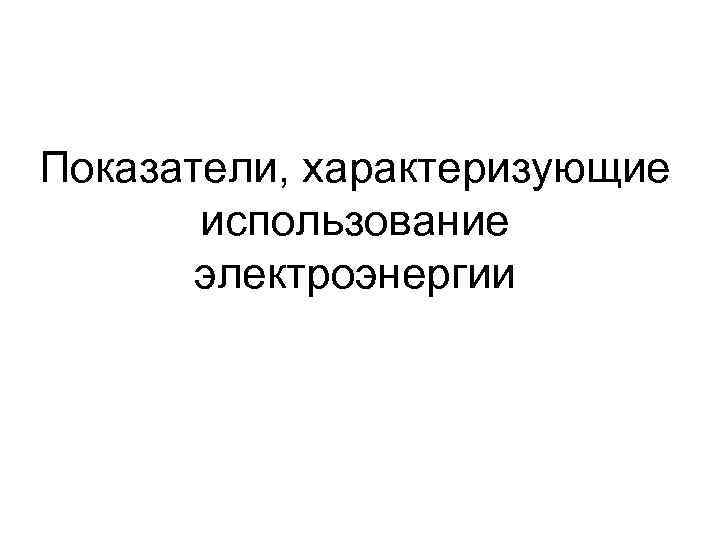

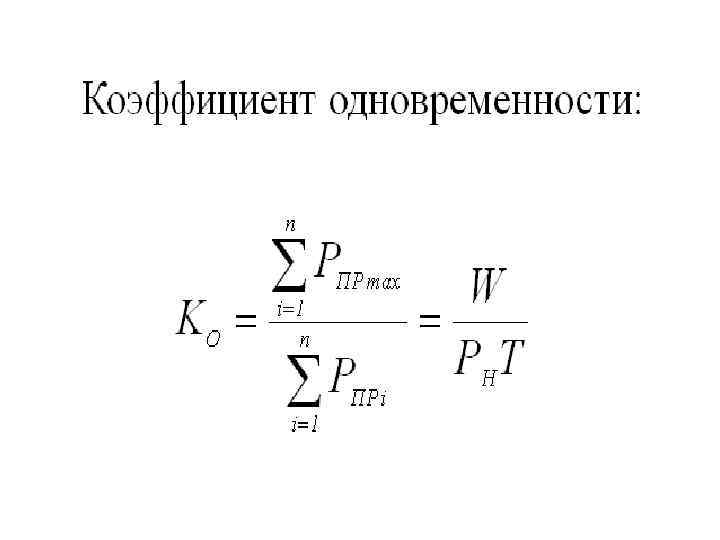

Показатели, характеризующие использование электроэнергии

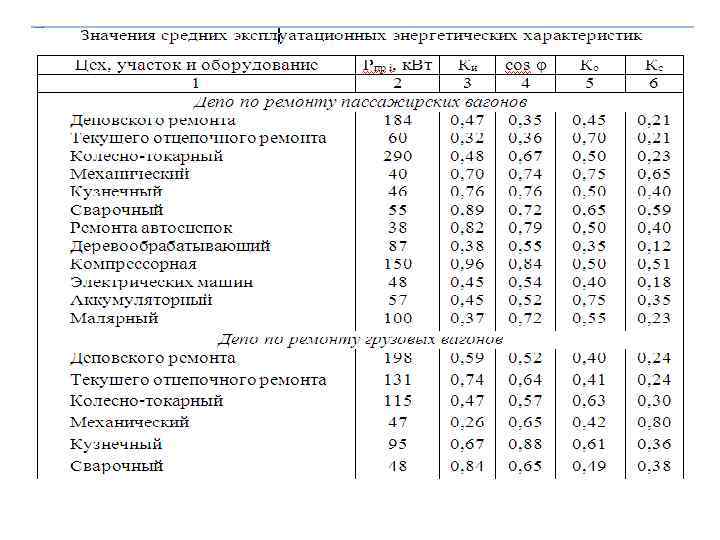

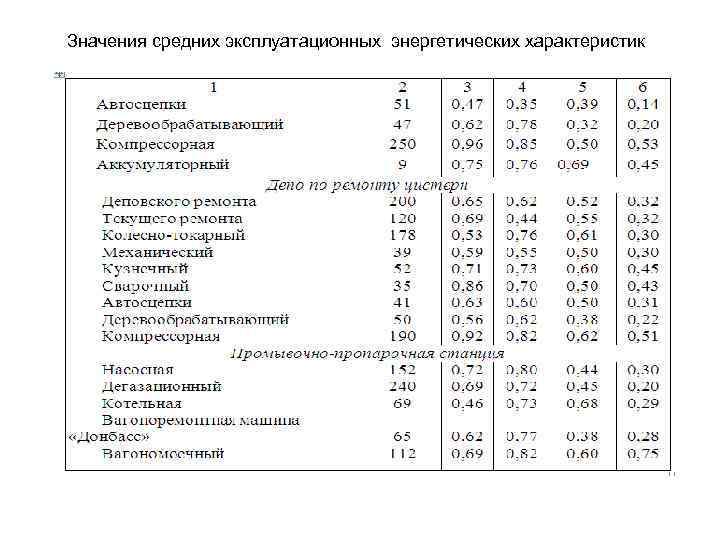

Значения средних эксплуатационных энергетических характеристик

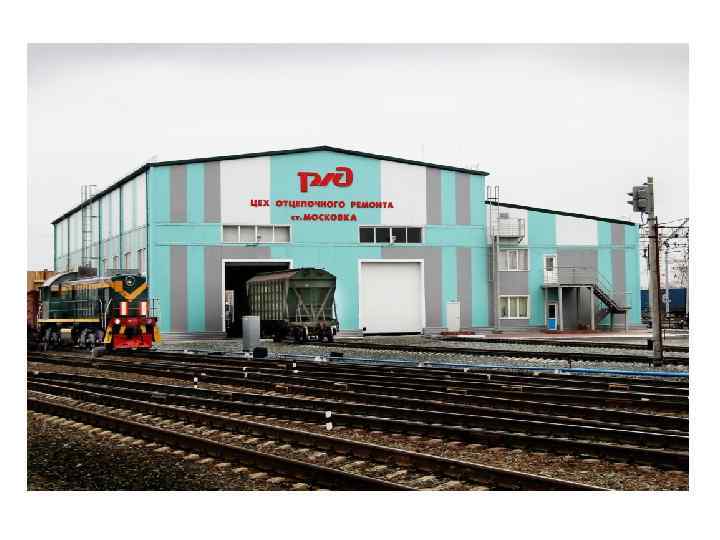

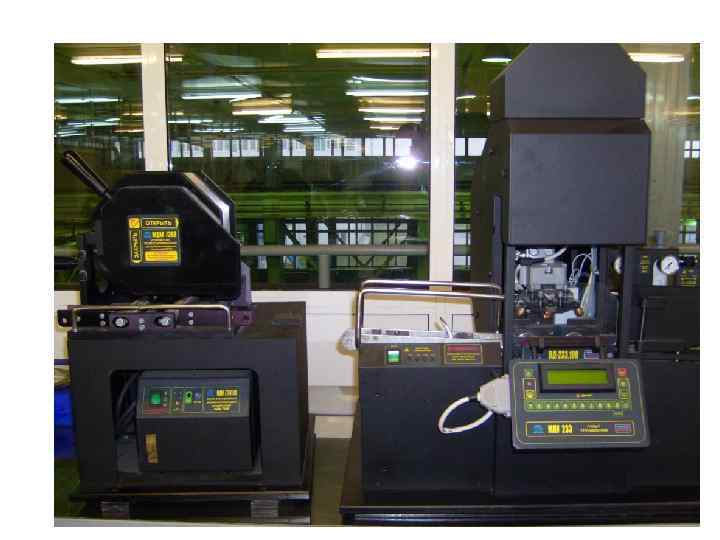

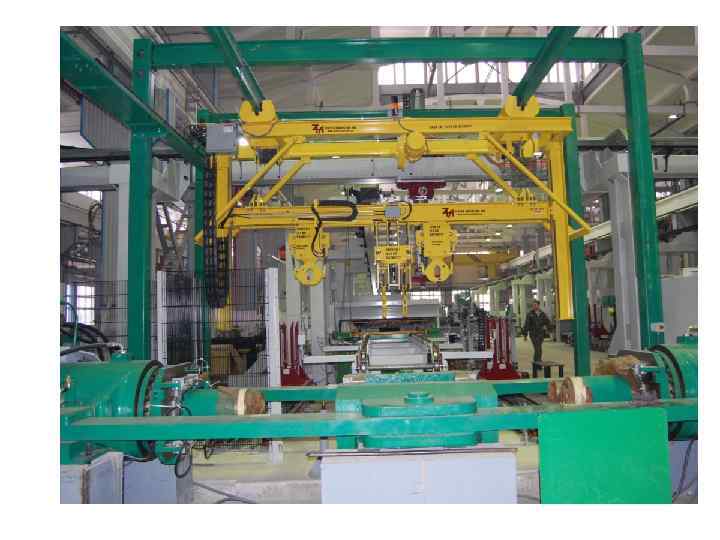

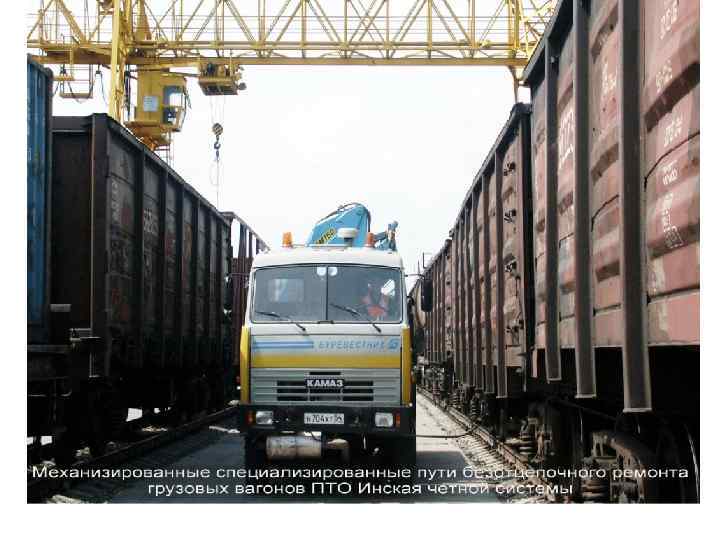

ВКМ Иртышская

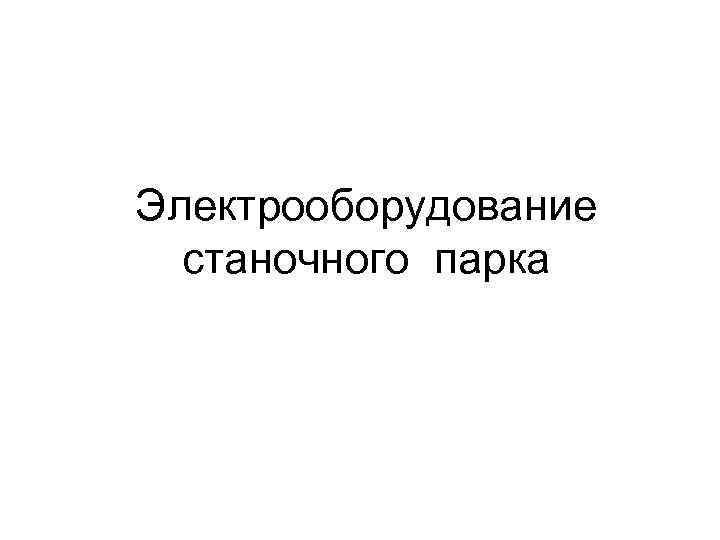

Электрооборудование станочного парка
Станок с простейшим электрооборудованием принципиальная электрическая схема

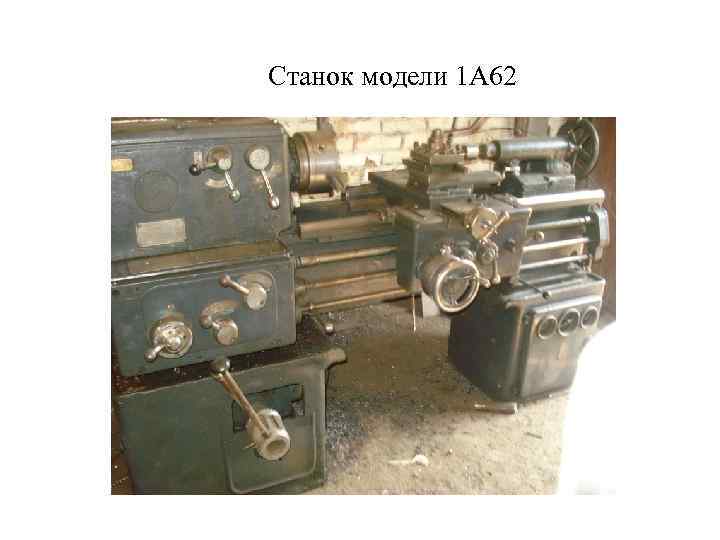

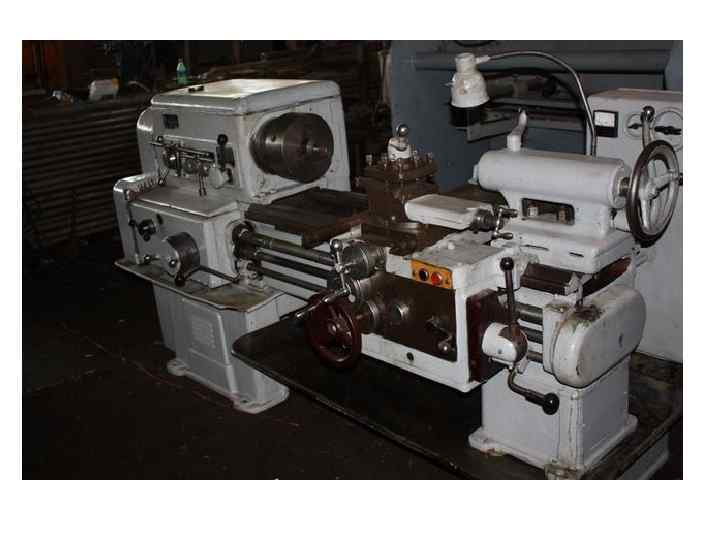

Станок модели 1 А 62

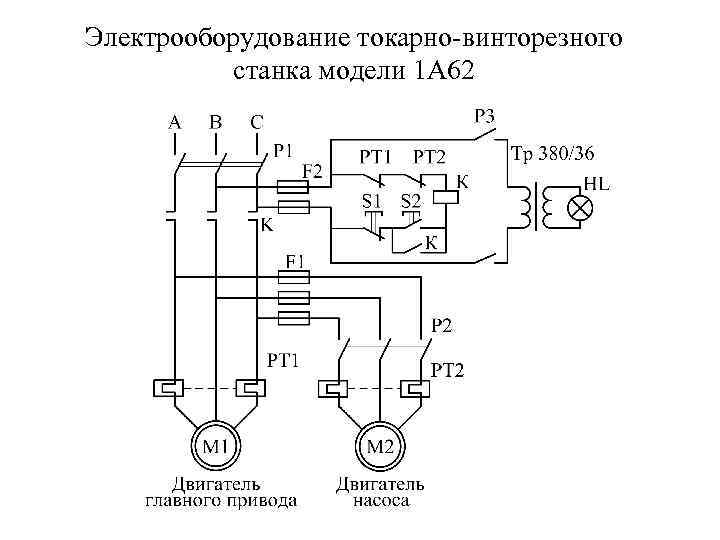

Электрооборудование токарно-винторезного станка модели 1 А 62

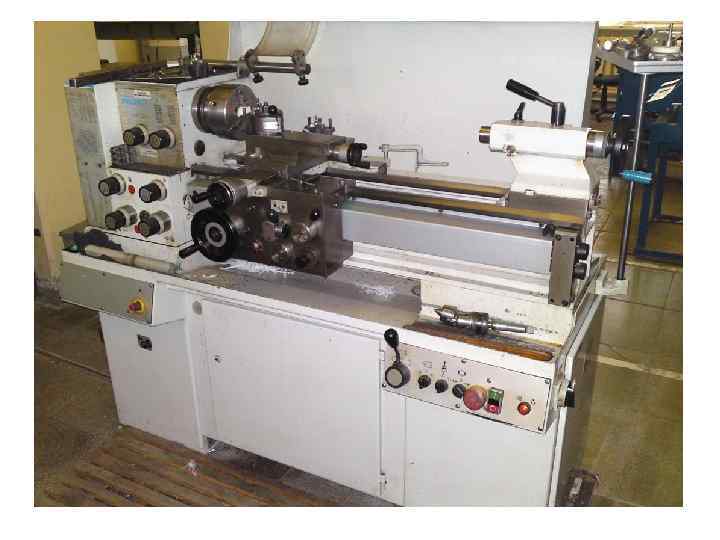

Схема электрическая принципиальная токарно-винторезного станка модели 1 П 611
Схема электрическая принципиальная токарно-винторезного станка модели УТ 16

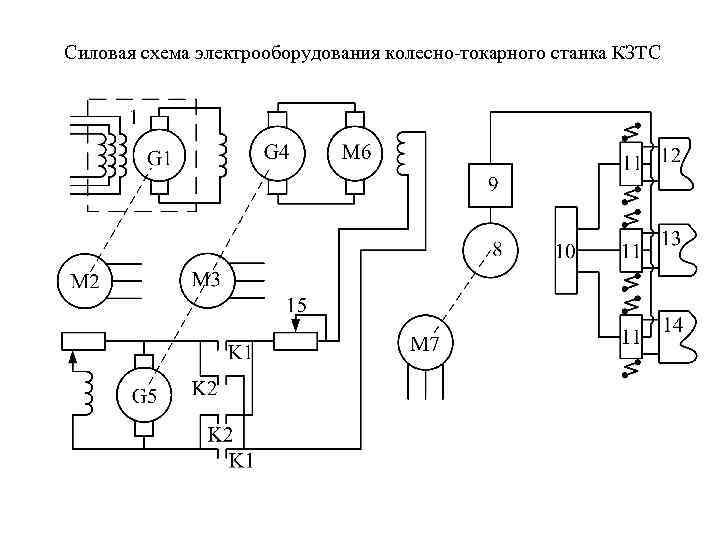

Силовая схема электрооборудования колесно-токарного станка КЗТС

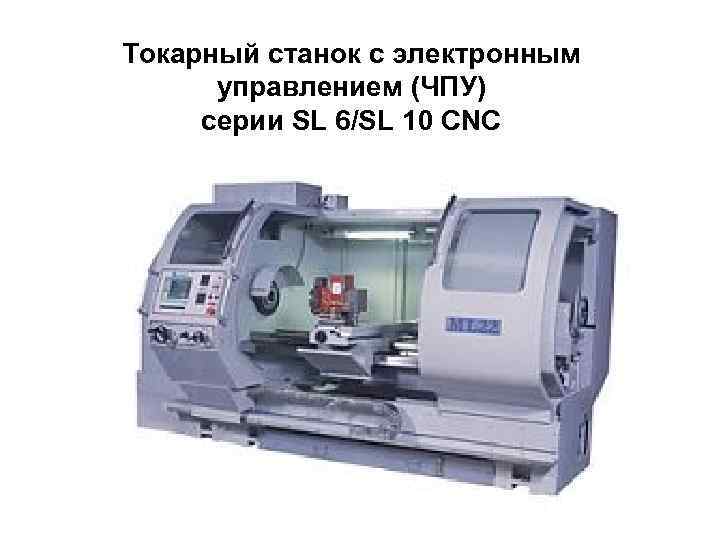

Токарный станок с электронным управлением (ЧПУ) серии SL 6/SL 10 CNC
