ЭНЕРГЕТИЧЕСКИЙ БАЛАНС БАЛАНС МОЩНОСТЕЙ Тепло выделяемое на

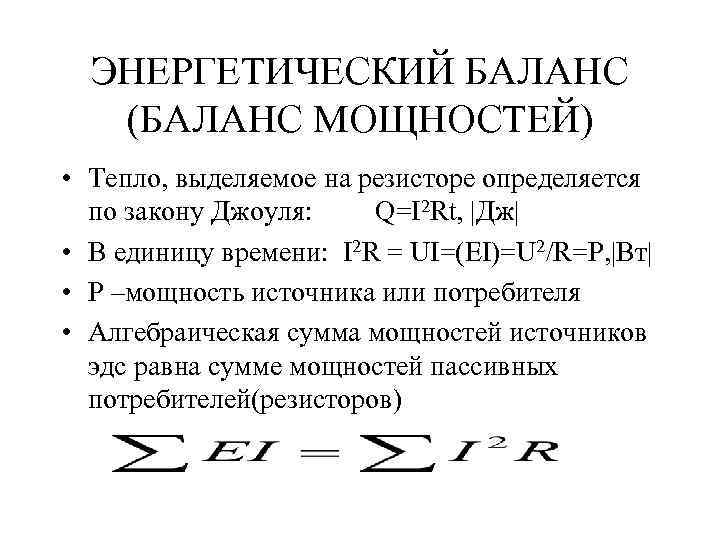

ЭНЕРГЕТИЧЕСКИЙ БАЛАНС (БАЛАНС МОЩНОСТЕЙ) • Тепло, выделяемое на резисторе определяется по закону Джоуля: Q=I 2 Rt, |Дж| • В единицу времени: I 2 R = UI=(EI)=U 2/R=Р, |Вт| • Р –мощность источника или потребителя • Алгебраическая сумма мощностей источников эдс равна сумме мощностей пассивных потребителей(резисторов)

Нелинейные электрические цепи • Под нелинейными электрическими цепями понимают электрические цепи, содержащие элементы с нелинейными вольт-амперными характеристиками. • В группу неуправляемых нелинейных резисторов входят лампы накаливания, электрическая дуга, полупроводниковые выпрямители (диоды) и некоторые другие элементы. • Процессы в нелинейной электрической цепи, так же как и в линейной цепи, описываются совокупностью первых и вторых уравнений Кирхгофа.

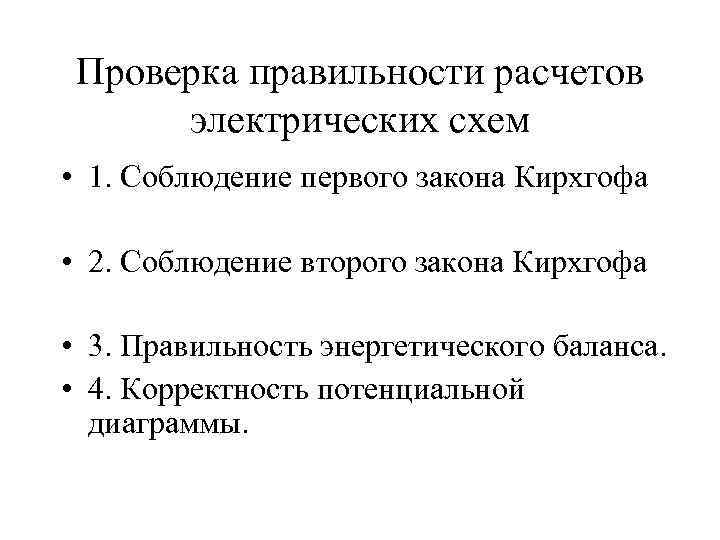

Проверка правильности расчетов электрических схем • 1. Соблюдение первого закона Кирхгофа • 2. Соблюдение второго закона Кирхгофа • 3. Правильность энергетического баланса. • 4. Корректность потенциальной диаграммы.

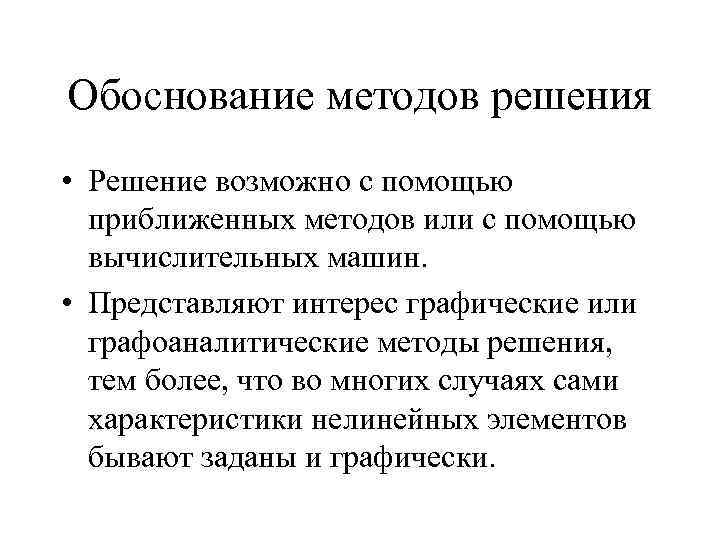

Обоснование методов решения • Решение возможно с помощью приближенных методов или с помощью вычислительных машин. • Представляют интерес графические или графоаналитические методы решения, тем более, что во многих случаях сами характеристики нелинейных элементов бывают заданы и графически.

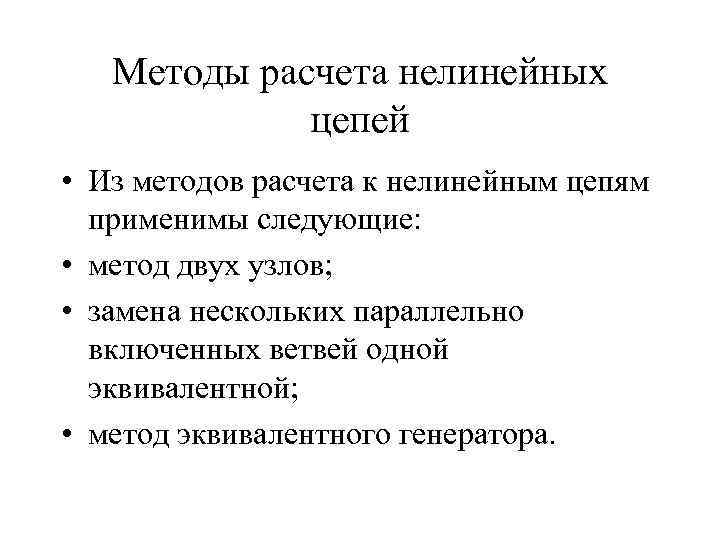

Методы расчета нелинейных цепей • Из методов расчета к нелинейным цепям применимы следующие: • метод двух узлов; • замена нескольких параллельно включенных ветвей одной эквивалентной; • метод эквивалентного генератора.

Последовательное включение нелинейных элементов

Параллельное соединение нелинейных элементов

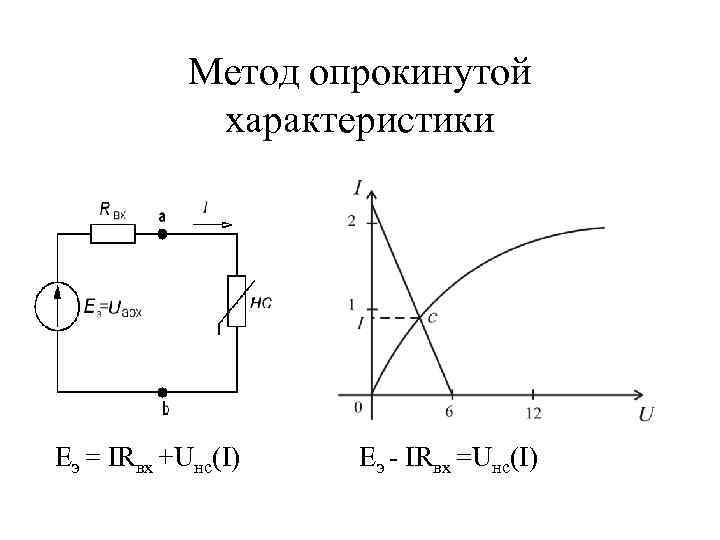

Метод опрокинутой характеристики Eэ = IRвх +Uнс(I) Eэ - IRвх =Uнс(I)
