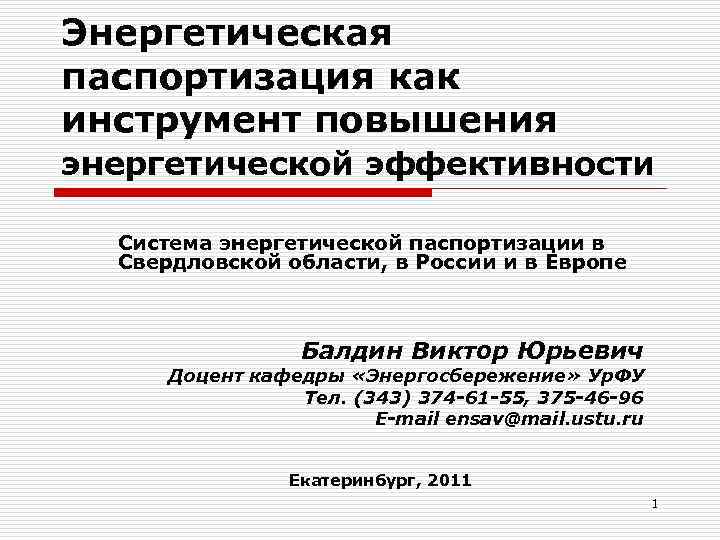

Энергетическая паспортизация как инструмент повышения энергетической эффективности Система

Энергетическая паспортизация как инструмент повышения энергетической эффективности Система энергетической паспортизации в Свердловской области, в России и в Европе Балдин Виктор Юрьевич Доцент кафедры «Энергосбережение» Ур. ФУ Тел. (343) 374 -61 -55, 375 -46 -96 Е-mail ensav@mail. ustu. ru Екатеринбург, 2011 1

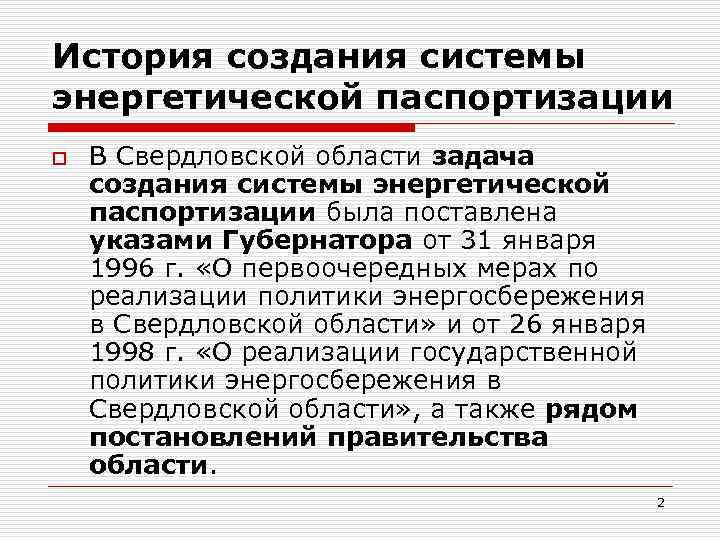

История создания системы энергетической паспортизации o В Свердловской области задача создания системы энергетической паспортизации была поставлена указами Губернатора от 31 января 1996 г. «О первоочередных мерах по реализации политики энергосбережения в Свердловской области» и от 26 января 1998 г. «О реализации государственной политики энергосбережения в Свердловской области» , а также рядом постановлений правительства области. 2

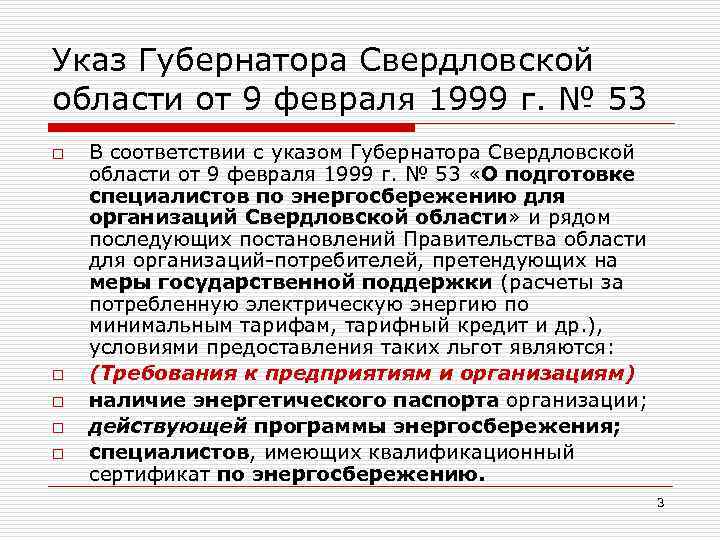

Указ Губернатора Свердловской области от 9 февраля 1999 г. № 53 o o o В соответствии с указом Губернатора Свердловской области от 9 февраля 1999 г. № 53 «О подготовке специалистов по энергосбережению для организаций Свердловской области» и рядом последующих постановлений Правительства области для организаций-потребителей, претендующих на меры государственной поддержки (расчеты за потребленную электрическую энергию по минимальным тарифам, тарифный кредит и др. ), условиями предоставления таких льгот являются: (Требования к предприятиям и организациям) наличие энергетического паспорта организации; действующей программы энергосбережения; специалистов, имеющих квалификационный сертификат по энергосбережению. 3

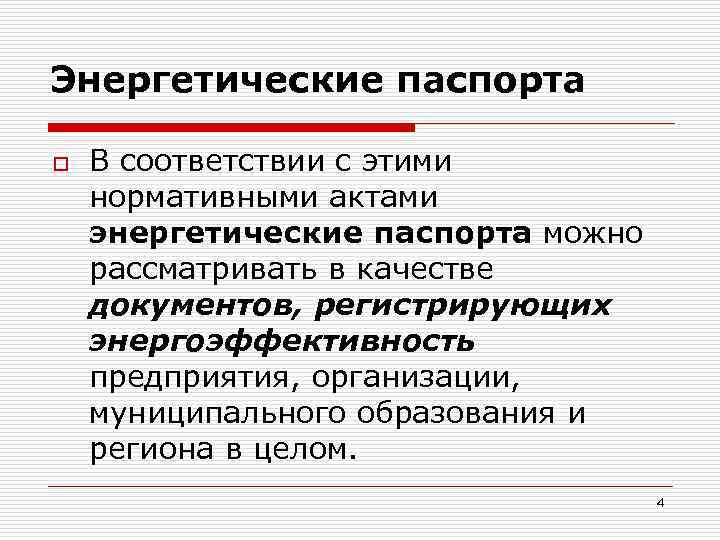

Энергетические паспорта o В соответствии с этими нормативными актами энергетические паспорта можно рассматривать в качестве документов, регистрирующих энергоэффективность предприятия, организации, муниципального образования и региона в целом. 4

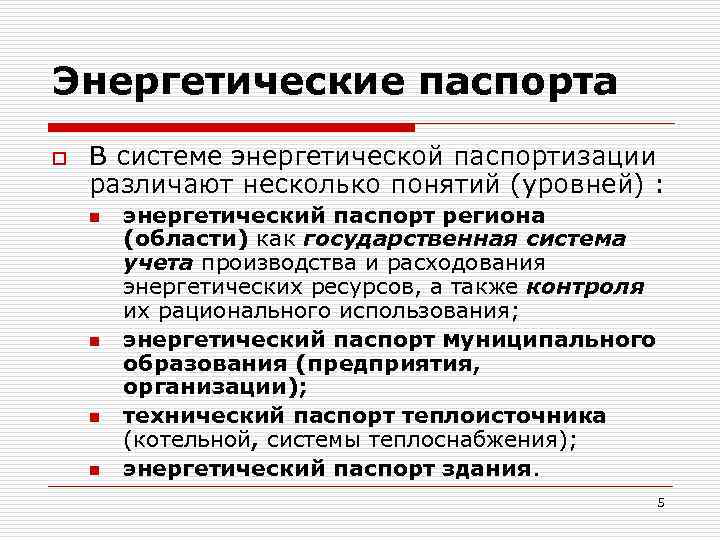

Энергетические паспорта o В системе энергетической паспортизации различают несколько понятий (уровней) : n n энергетический паспорт региона (области) как государственная система учета производства и расходования энергетических ресурсов, а также контроля их рационального использования; энергетический паспорт муниципального образования (предприятия, организации); технический паспорт теплоисточника (котельной, системы теплоснабжения); энергетический паспорт здания. 5

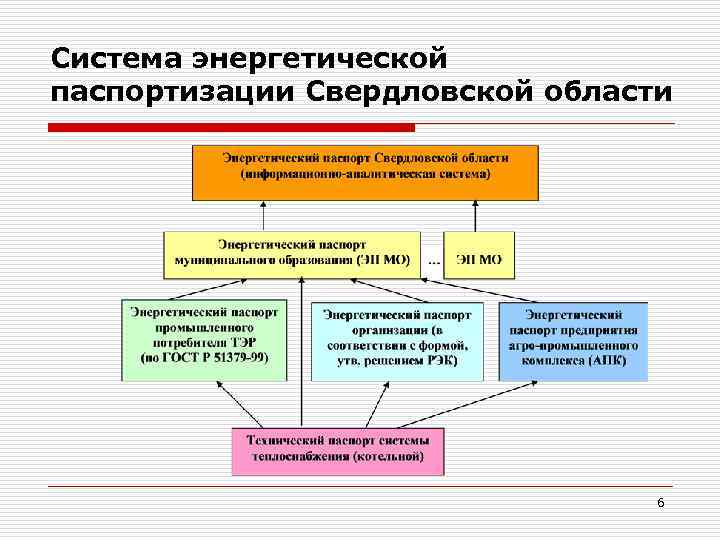

Система энергетической паспортизации Свердловской области 6

Энергетический паспорт предприятия (стандартизованное определение) o Энергетический паспорт промышленного потребителя топливно-энергетических ресурсов: Нормативный документ (по ГОСТ Р 51379 -99), n n n отражающий баланс (производства) и потребления, содержащий показатели эффективности использования ТЭР в процессе хозяйственной деятельности объектами производственного назначения, а также содержащий энергосберегающие мероприятия 7

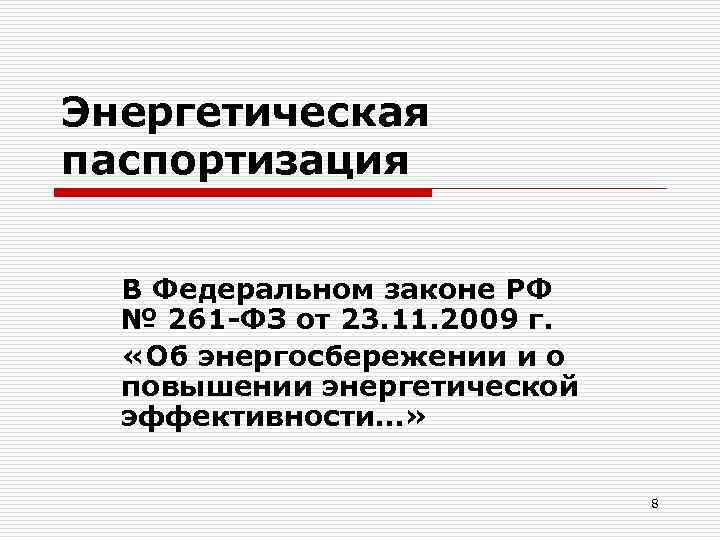

Энергетическая паспортизация В Федеральном законе РФ № 261 -ФЗ от 23. 11. 2009 г. «Об энергосбережении и о повышении энергетической эффективности…» 8

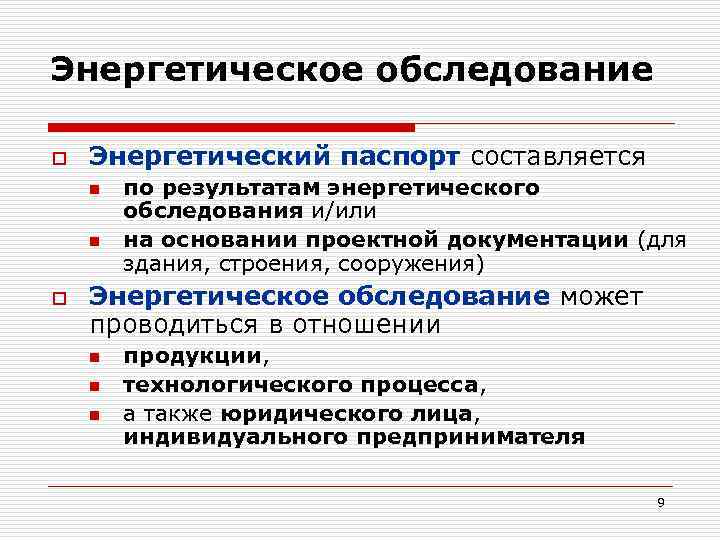

Энергетическое обследование o Энергетический паспорт составляется n n o по результатам энергетического обследования и/или на основании проектной документации (для здания, строения, сооружения) Энергетическое обследование может проводиться в отношении n n n продукции, технологического процесса, а также юридического лица, индивидуального предпринимателя 9

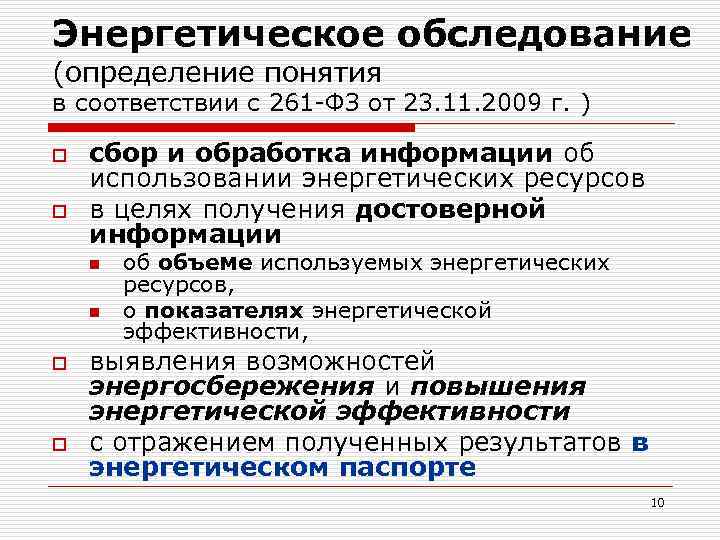

Энергетическое обследование (определение понятия в соответствии с 261 -ФЗ от 23. 11. 2009 г. ) o o сбор и обработка информации об использовании энергетических ресурсов в целях получения достоверной информации n n o o об объеме используемых энергетических ресурсов, о показателях энергетической эффективности, выявления возможностей энергосбережения и повышения энергетической эффективности с отражением полученных результатов в энергетическом паспорте 10

Энергетический паспорт в соответствии с 261 -ФЗ от 23. 11. 2009 г. o Должен содержать информацию: n n n 1) об оснащенности приборами учета используемых энергетических ресурсов; 2) об объеме используемых энергетических ресурсов и о его изменении; 3) о показателях энергетической эффективности; 4) о величине потерь переданных энергетических ресурсов (для организаций, осуществляющих передачу энергетических ресурсов); 5) о потенциале энергосбережения, в том числе об оценке возможной экономии энергетических ресурсов в натуральном выражении; 6) о перечне типовых мероприятий по энергосбережению и повышению энергетической эффективности. (В соответствии с ч. 4 ст. 17 - в форме электронного документа) 11

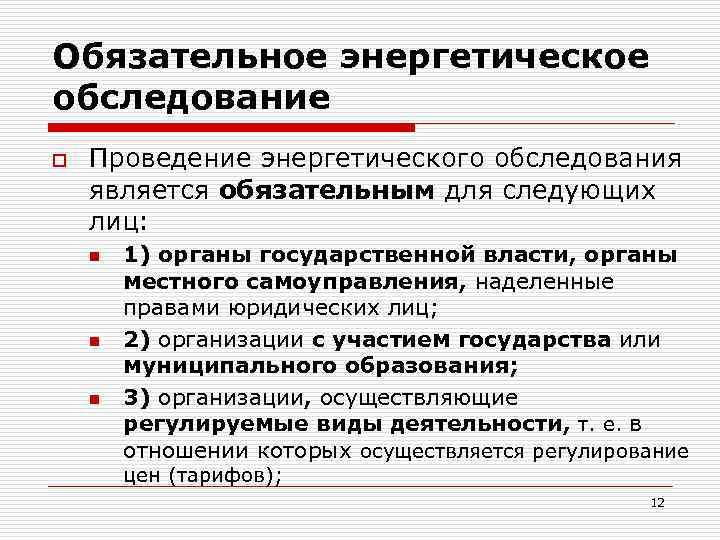

Обязательное энергетическое обследование o Проведение энергетического обследования является обязательным для следующих лиц: n n n 1) органы государственной власти, органы местного самоуправления, наделенные правами юридических лиц; 2) организации с участием государства или муниципального образования; 3) организации, осуществляющие регулируемые виды деятельности, т. е. в отношении которых осуществляется регулирование цен (тарифов); 12

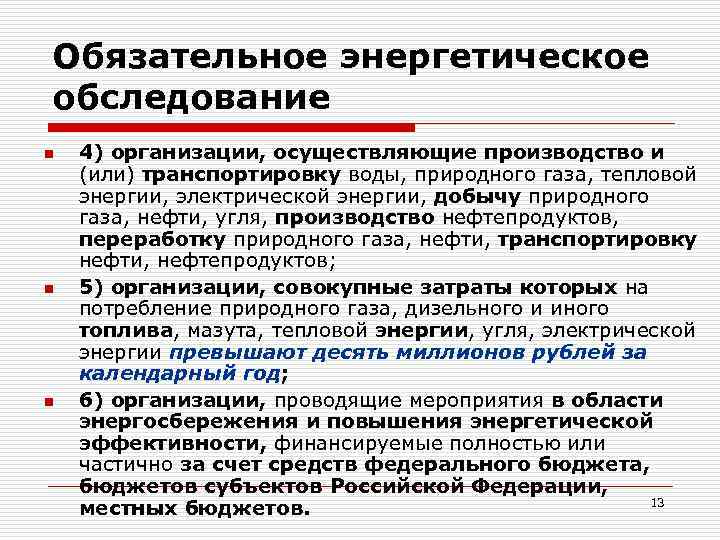

Обязательное энергетическое обследование n n n 4) организации, осуществляющие производство и (или) транспортировку воды, природного газа, тепловой энергии, электрической энергии, добычу природного газа, нефти, угля, производство нефтепродуктов, переработку природного газа, нефти, транспортировку нефти, нефтепродуктов; 5) организации, совокупные затраты которых на потребление природного газа, дизельного и иного топлива, мазута, тепловой энергии, угля, электрической энергии превышают десять миллионов рублей за календарный год; 6) организации, проводящие мероприятия в области энергосбережения и повышения энергетической эффективности, финансируемые полностью или частично за счет средств федерального бюджета, бюджетов субъектов Российской Федерации, 13 местных бюджетов.

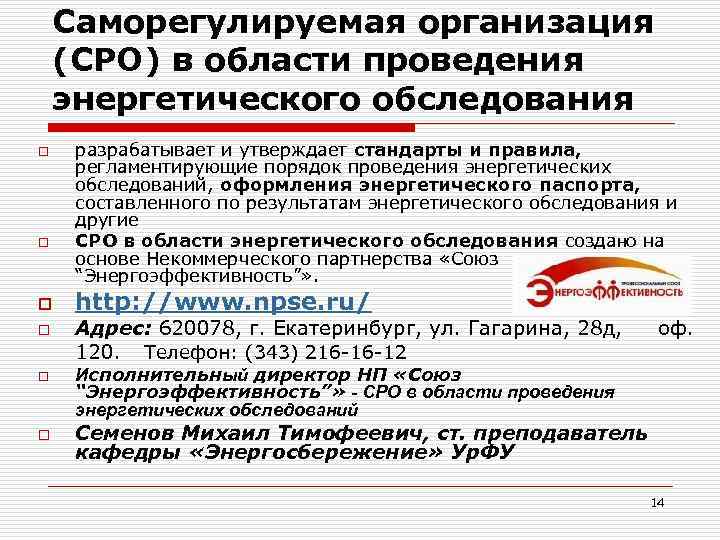

Саморегулируемая организация (СРО) в области проведения энергетического обследования o o o разрабатывает и утверждает стандарты и правила, регламентирующие порядок проведения энергетических обследований, оформления энергетического паспорта, составленного по результатам энергетического обследования и другие СРО в области энергетического обследования создано на основе Некоммерческого партнерства «Союз “Энергоэффективность”» . http: //www. npse. ru/ Адрес: 620078, г. Екатеринбург, ул. Гагарина, 28 д, оф. 120. Телефон: (343) 216 -16 -12 Исполнительный директор НП «Союз “Энергоэффективность”» - СРО в области проведения энергетических обследований Семенов Михаил Тимофеевич, ст. преподаватель кафедры «Энергосбережение» Ур. ФУ 14

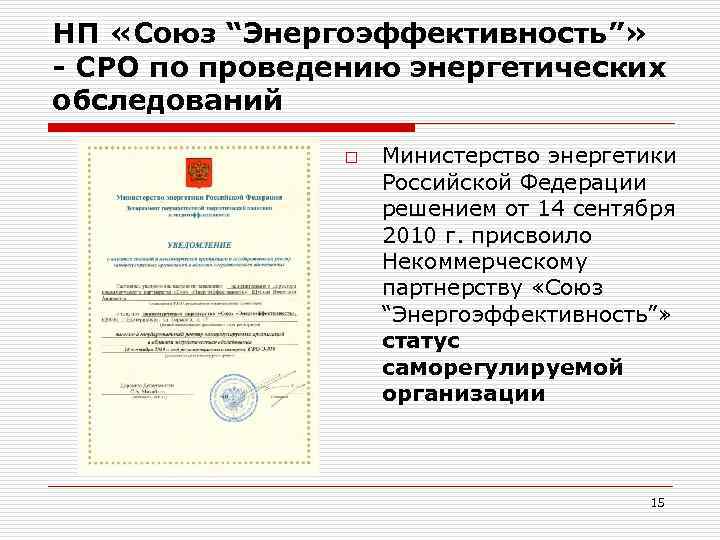

НП «Союз “Энергоэффективность”» - СРО по проведению энергетических обследований o Министерство энергетики Российской Федерации решением от 14 сентября 2010 г. присвоило Некоммерческому партнерству «Союз “Энергоэффективность”» статус саморегулируемой организации 15

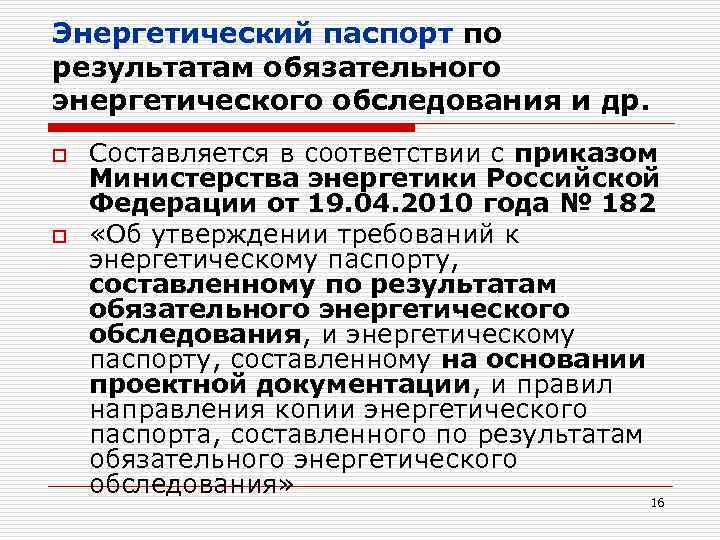

Энергетический паспорт по результатам обязательного энергетического обследования и др. o o Составляется в соответствии с приказом Министерства энергетики Российской Федерации от 19. 04. 2010 года № 182 «Об утверждении требований к энергетическому паспорту, составленному по результатам обязательного энергетического обследования, и энергетическому паспорту, составленному на основании проектной документации, и правил направления копии энергетического паспорта, составленного по результатам обязательного энергетического обследования» 16

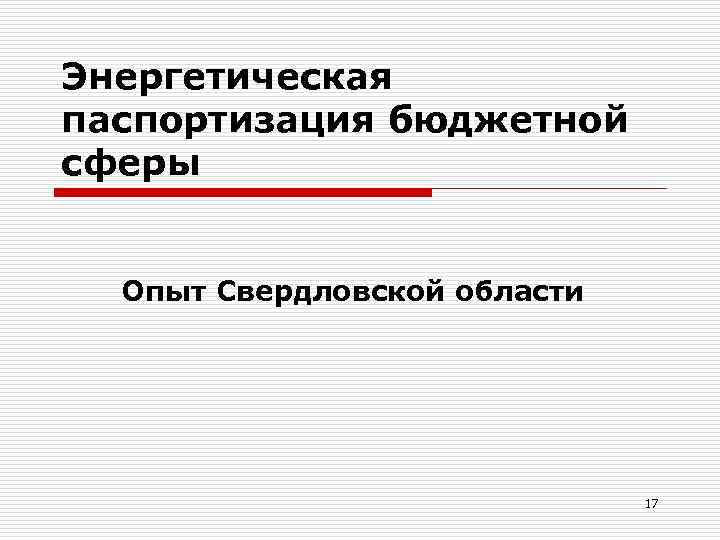

Энергетическая паспортизация бюджетной сферы Опыт Свердловской области 17

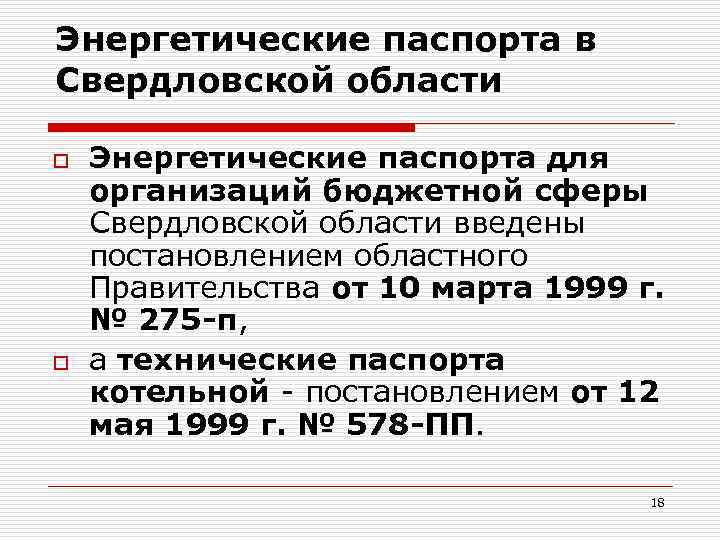

Энергетические паспорта в Свердловской области o o Энергетические паспорта для организаций бюджетной сферы Свердловской области введены постановлением областного Правительства от 10 марта 1999 г. № 275 -п, а технические паспорта котельной - постановлением от 12 мая 1999 г. № 578 -ПП. 18

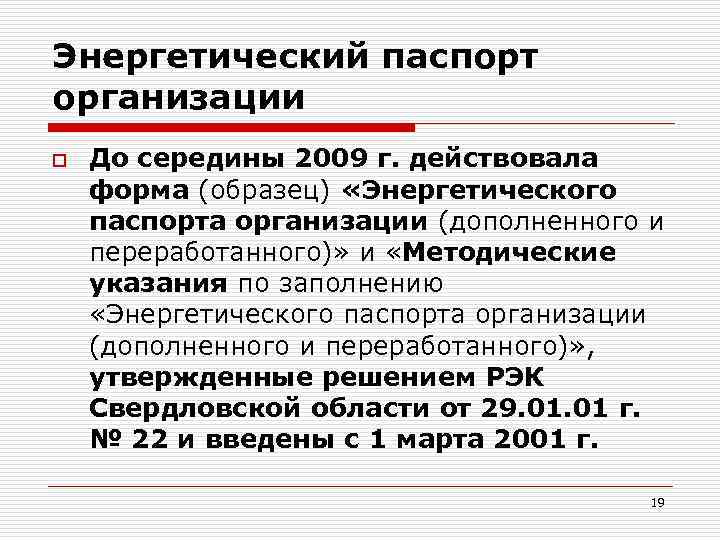

Энергетический паспорт организации o До середины 2009 г. действовала форма (образец) «Энергетического паспорта организации (дополненного и переработанного)» и «Методические указания по заполнению «Энергетического паспорта организации (дополненного и переработанного)» , утвержденные решением РЭК Свердловской области от 29. 01 г. № 22 и введены с 1 марта 2001 г. 19

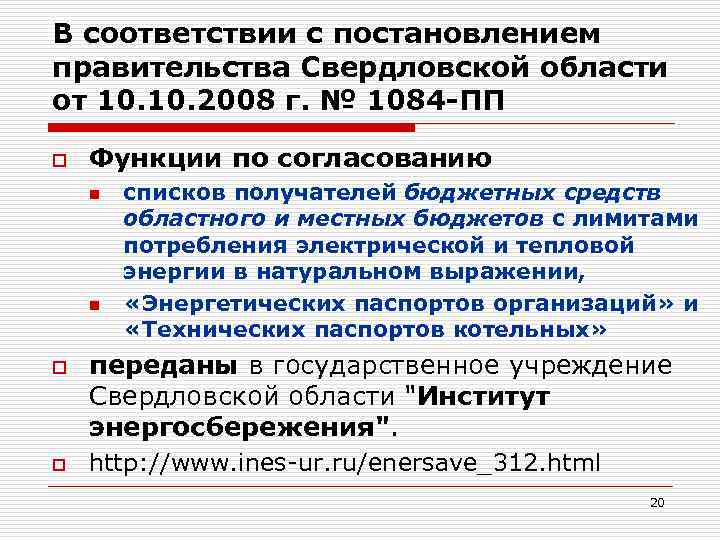

В соответствии с постановлением правительства Свердловской области от 10. 2008 г. № 1084 -ПП o Функции по согласованию n n o o списков получателей бюджетных средств областного и местных бюджетов с лимитами потребления электрической и тепловой энергии в натуральном выражении, «Энергетических паспортов организаций» и «Технических паспортов котельных» переданы в государственное учреждение Свердловской области "Институт энергосбережения". http: //www. ines-ur. ru/enersave_312. html 20

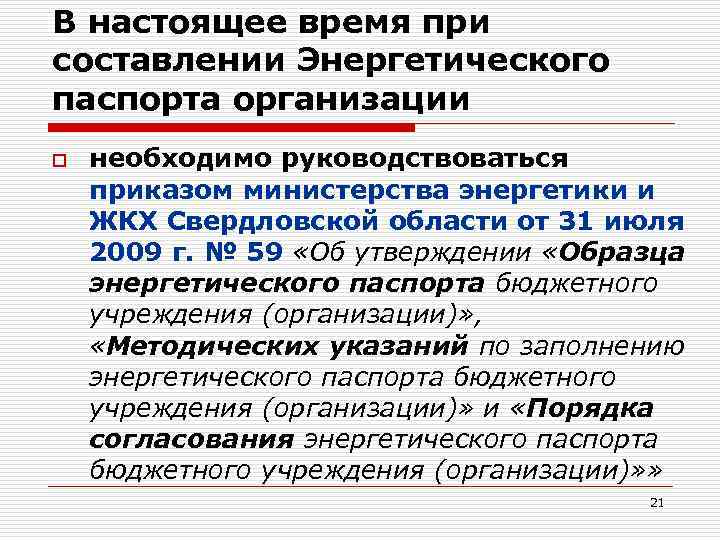

В настоящее время при составлении Энергетического паспорта организации o необходимо руководствоваться приказом министерства энергетики и ЖКХ Свердловской области от 31 июля 2009 г. № 59 «Об утверждении «Образца энергетического паспорта бюджетного учреждения (организации)» , «Методических указаний по заполнению энергетического паспорта бюджетного учреждения (организации)» и «Порядка согласования энергетического паспорта бюджетного учреждения (организации)» » 21

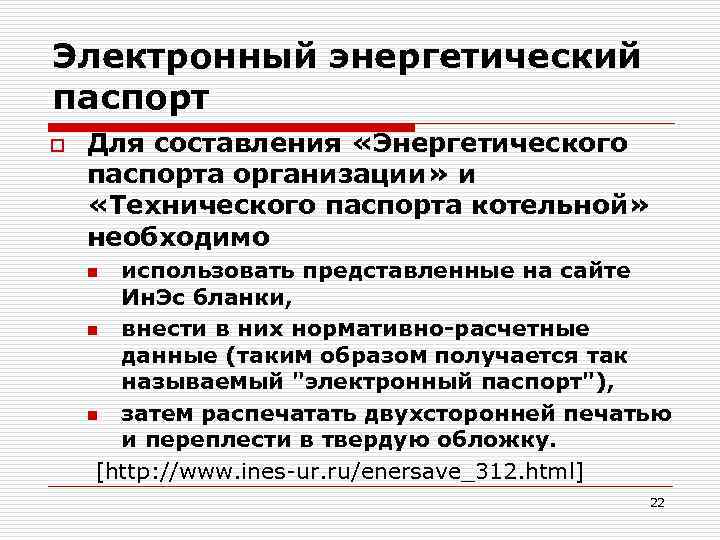

Электронный энергетический паспорт o Для составления «Энергетического паспорта организации» и «Технического паспорта котельной» необходимо использовать представленные на сайте Ин. Эс бланки, n внести в них нормативно-расчетные данные (таким образом получается так называемый "электронный паспорт"), n затем распечатать двухсторонней печатью и переплести в твердую обложку. [http: //www. ines-ur. ru/enersave_312. html] n 22

Методика проведения энергетических обследований бюджетных организаций o o o Институт энергосбережения совместно с НПП «Элеком» подготовили Методику проведения энергетических обследований (энергоаудита) бюджетных организаций. Она утверждена приказом Министра энергетики и ЖКХ Свердловской области № 85 от 13. 09. 2010 г. http: //www. ines-ur. ru/enersave_848. html 23

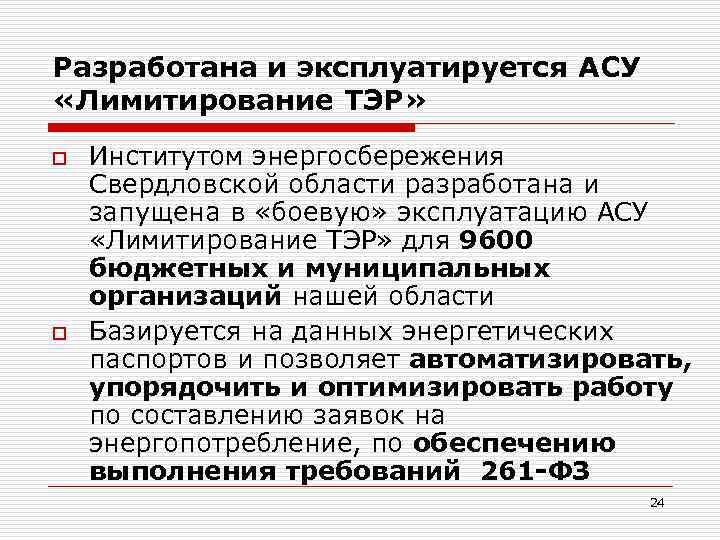

Разработана и эксплуатируется АСУ «Лимитирование ТЭР» o o Институтом энергосбережения Свердловской области разработана и запущена в «боевую» эксплуатацию АСУ «Лимитирование ТЭР» для 9600 бюджетных и муниципальных организаций нашей области Базируется на данных энергетических паспортов и позволяет автоматизировать, упорядочить и оптимизировать работу по составлению заявок на энергопотребление, по обеспечению выполнения требований 261 -ФЗ 24

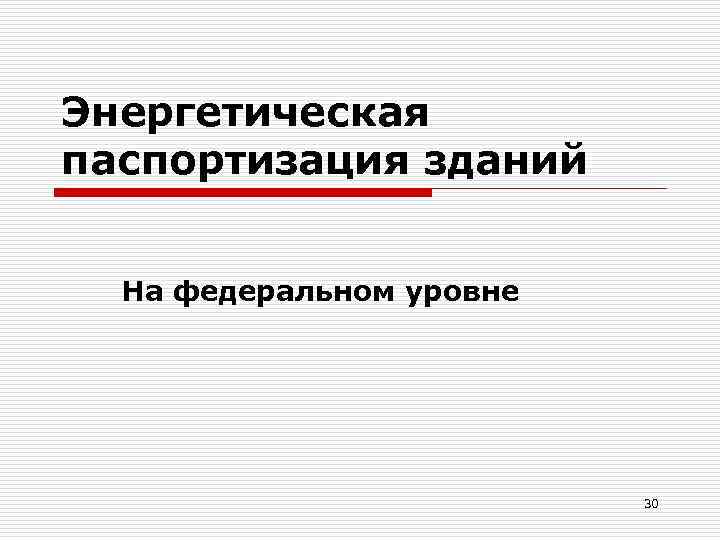

Энергетическая паспортизация зданий На федеральном уровне 30

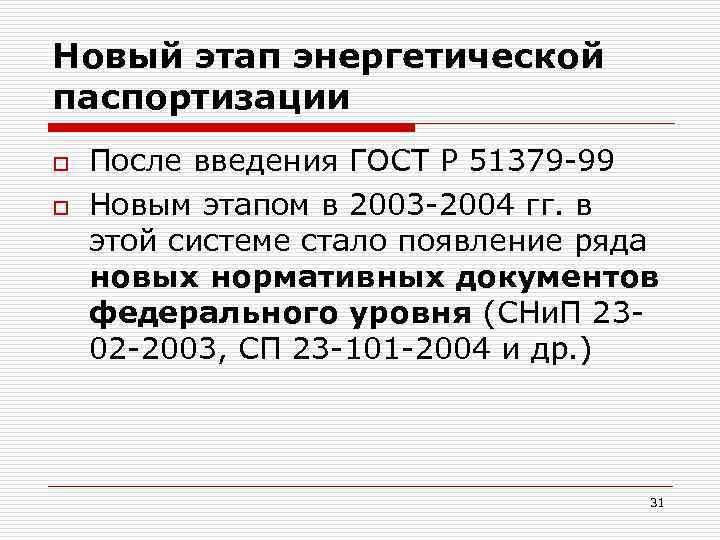

Новый этап энергетической паспортизации o o После введения ГОСТ Р 51379 -99 Новым этапом в 2003 -2004 гг. в этой системе стало появление ряда новых нормативных документов федерального уровня (СНи. П 2302 -2003, СП 23 -101 -2004 и др. ) 31

Развитие энергетической паспортизации o o В них сформулированы требования к повышению тепловой защиты зданий и сооружений - основных потребителей энергии, что является важным объектом государственного регулирования в большинстве стран мира. Эти требования рассматриваются также с точки зрения: n n n охраны окружающей среды, рационального использования невозобновляемых природных ресурсов и уменьшения влияния «парникового» эффекта и др. 32

Из выступления Дмитрия Медведева в Красноярске 15. 02. 08 «Россия 2008— 2020. Управление ростом» o …Считаю, что развитием высоких технологий в энергетике мы внесем свой вклад и в мировую энергетическую безопасность, и в решение проблемы изменения климата, которая сегодня так волнует мировое сообщество. 33

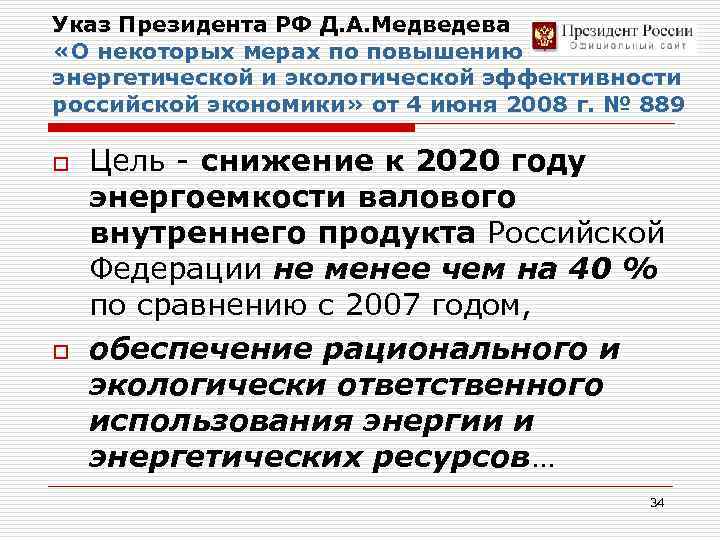

Указ Президента РФ Д. А. Медведева «О некоторых мерах по повышению энергетической и экологической эффективности российской экономики» от 4 июня 2008 г. № 889 o o Цель - снижение к 2020 году энергоемкости валового внутреннего продукта Российской Федерации не менее чем на 40 % по сравнению с 2007 годом, обеспечение рационального и экологически ответственного использования энергии и энергетических ресурсов… 34

Президент Медведев об энергосбережении (июль 2009 г. ) o o o § На расширенном заседании президиума Государственного совета по вопросу повышения энергоэффективности российской экономики o …Мы – действительно самая крупная энергетическая страна. Но это не значит, что мы должны жечь наши энергозапасы без всякого ума. Ещё много лет назад было сказано, что делать с отдельными энергетическими продуктами и почему нельзя топить нефтью. Но мы, к сожалению, продолжаем топить нефтью, в прямом и в переносном смысле этого слова обогревая нашу планету. 35

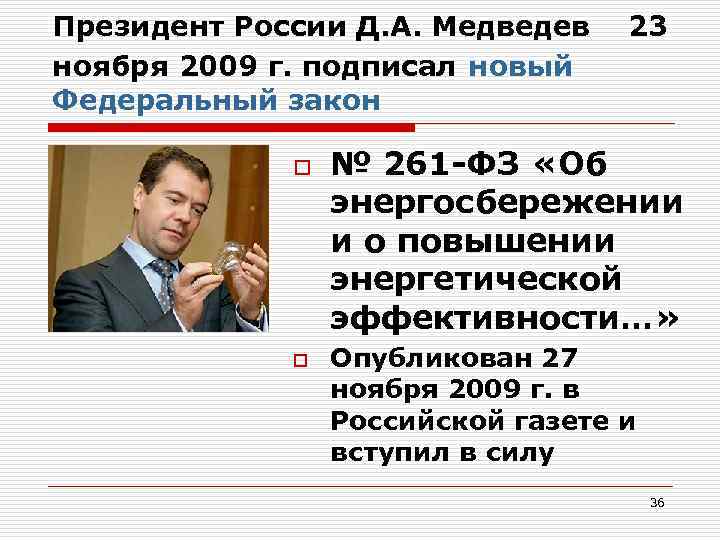

Президент России Д. А. Медведев 23 ноября 2009 г. подписал новый Федеральный закон o o № 261 -ФЗ «Об энергосбережении и о повышении энергетической эффективности…» Опубликован 27 ноября 2009 г. в Российской газете и вступил в силу 36

Президент России Д. А. Медведев подписал 13 мая указ об оценке качества работы властей в сфере энергосбережения и энергоэффективности o o На заседании Комиссии по модернизации и технологическому развитию экономики России 13 мая 2010 г. президент Медведев заявил: «Хотел бы проинформировать, что я подписал указ об оценке эффективности деятельности n n n o органов исполнительной власти субъектов Федерации, органов местного самоуправления, городских округов и муниципальных районов в области энергосбережения и повышения энергоэффективности» . 37

Президент России Д. А. Медведев подписал 13 мая указ об оценке качества работы властей в сфере энергосбережения и энергоэффективности o o По словам президента, «все уровни исполнительной власти в регионах должны на деле показать, как идет процесс энергосбережения, какие меры принимаются и каких результатов эти меры достигают» . Правительству России поручено выделять гранты субъектам РФ для содействия достижению и поощрения достижения наилучших результатов в сфере энергосбережения. 38

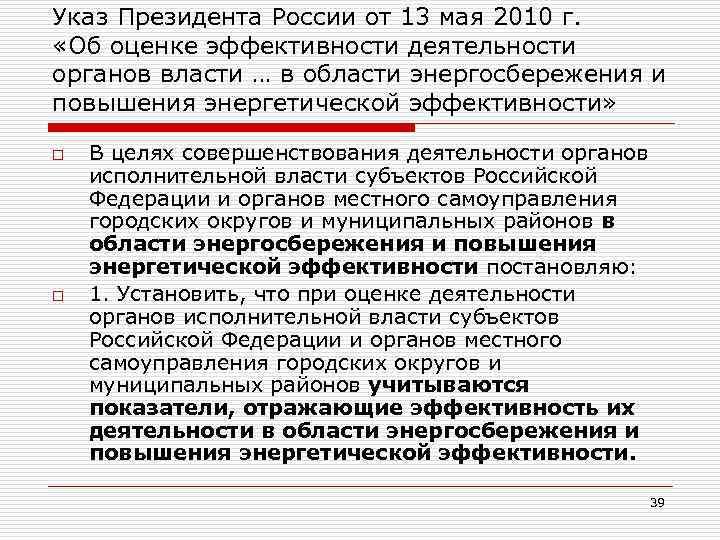

Указ Президента России от 13 мая 2010 г. «Об оценке эффективности деятельности органов власти … в области энергосбережения и повышения энергетической эффективности» o o В целях совершенствования деятельности органов исполнительной власти субъектов Российской Федерации и органов местного самоуправления городских округов и муниципальных районов в области энергосбережения и повышения энергетической эффективности постановляю: 1. Установить, что при оценке деятельности органов исполнительной власти субъектов Российской Федерации и органов местного самоуправления городских округов и муниципальных районов учитываются показатели, отражающие эффективность их деятельности в области энергосбережения и повышения энергетической эффективности. 39

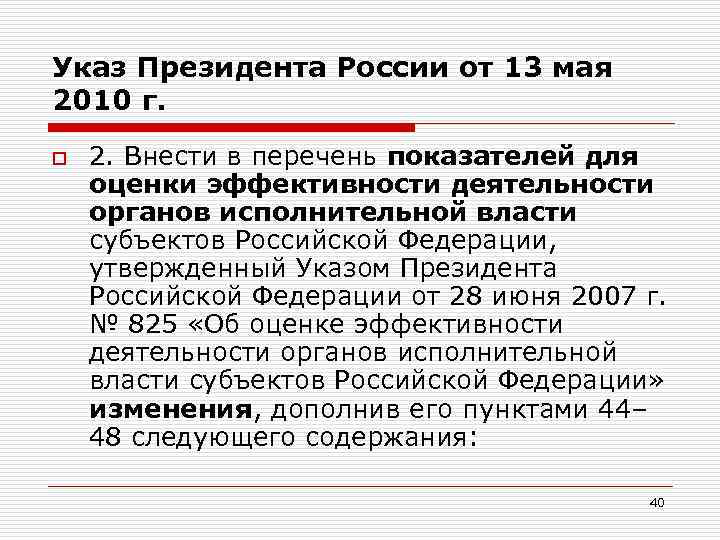

Указ Президента России от 13 мая 2010 г. o 2. Внести в перечень показателей для оценки эффективности деятельности органов исполнительной власти субъектов Российской Федерации, утвержденный Указом Президента Российской Федерации от 28 июня 2007 г. № 825 «Об оценке эффективности деятельности органов исполнительной власти субъектов Российской Федерации» изменения, дополнив его пунктами 44– 48 следующего содержания: 40

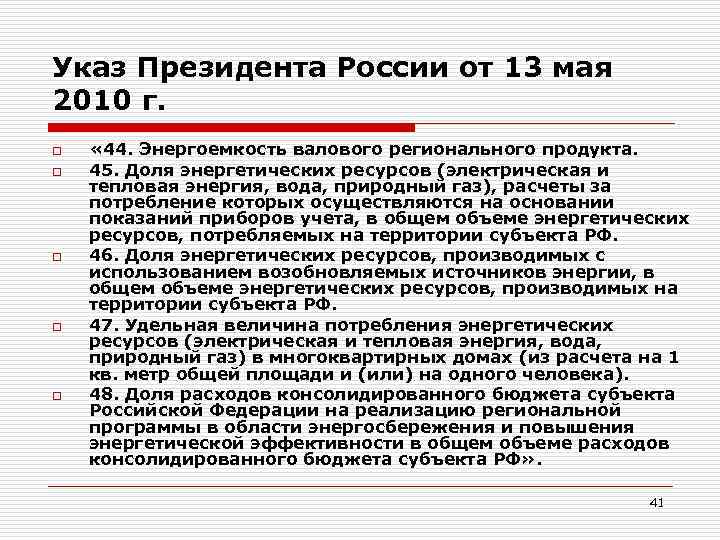

Указ Президента России от 13 мая 2010 г. o o o « 44. Энергоемкость валового регионального продукта. 45. Доля энергетических ресурсов (электрическая и тепловая энергия, вода, природный газ), расчеты за потребление которых осуществляются на основании показаний приборов учета, в общем объеме энергетических ресурсов, потребляемых на территории субъекта РФ. 46. Доля энергетических ресурсов, производимых с использованием возобновляемых источников энергии, в общем объеме энергетических ресурсов, производимых на территории субъекта РФ. 47. Удельная величина потребления энергетических ресурсов (электрическая и тепловая энергия, вода, природный газ) в многоквартирных домах (из расчета на 1 кв. метр общей площади и (или) на одного человека). 48. Доля расходов консолидированного бюджета субъекта Российской Федерации на реализацию региональной программы в области энергосбережения и повышения энергетической эффективности в общем объеме расходов консолидированного бюджета субъекта РФ» . 41

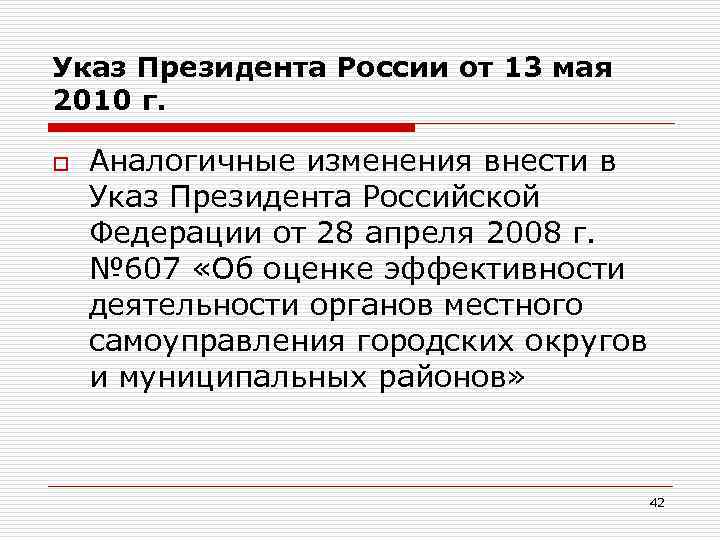

Указ Президента России от 13 мая 2010 г. o Аналогичные изменения внести в Указ Президента Российской Федерации от 28 апреля 2008 г. № 607 «Об оценке эффективности деятельности органов местного самоуправления городских округов и муниципальных районов» 42

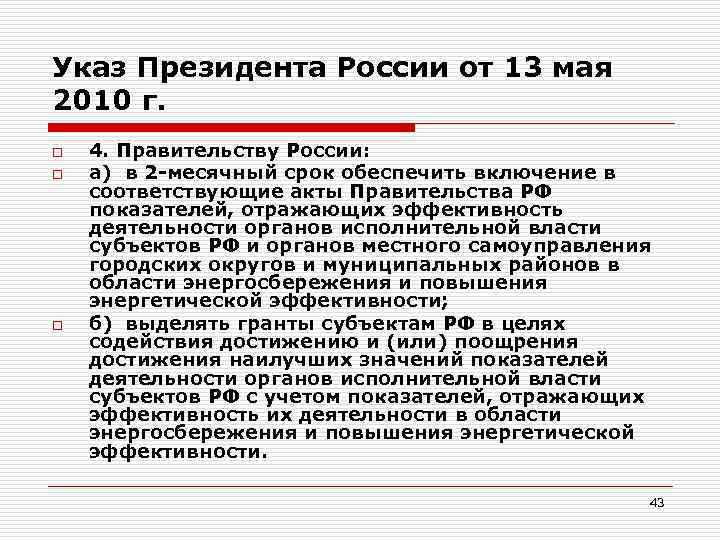

Указ Президента России от 13 мая 2010 г. o o o 4. Правительству России: а) в 2 -месячный срок обеспечить включение в соответствующие акты Правительства РФ показателей, отражающих эффективность деятельности органов исполнительной власти субъектов РФ и органов местного самоуправления городских округов и муниципальных районов в области энергосбережения и повышения энергетической эффективности; б) выделять гранты субъектам РФ в целях содействия достижению и (или) поощрения достижения наилучших значений показателей деятельности органов исполнительной власти субъектов РФ с учетом показателей, отражающих эффективность их деятельности в области энергосбережения и повышения энергетической эффективности. 43

Документы Правительства России к 261 -ФЗ от 23. 11. 09 Распоряжения и постановления Правительства России 44

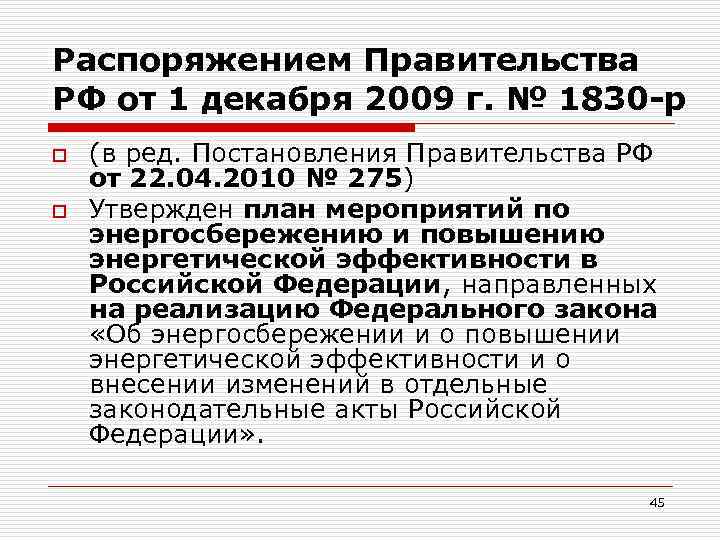

Распоряжением Правительства РФ от 1 декабря 2009 г. № 1830 -р o o (в ред. Постановления Правительства РФ от 22. 04. 2010 № 275) Утвержден план мероприятий по энергосбережению и повышению энергетической эффективности в Российской Федерации, направленных на реализацию Федерального закона «Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации» . 45

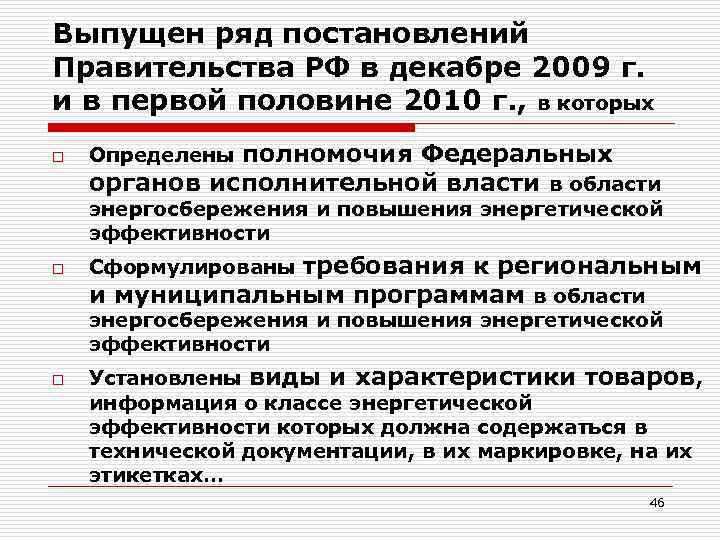

Выпущен ряд постановлений Правительства РФ в декабре 2009 г. и в первой половине 2010 г. , в которых o o o Определены полномочия Федеральных органов исполнительной власти в области энергосбережения и повышения энергетической эффективности Сформулированы требования к региональным и муниципальным программам в области энергосбережения и повышения энергетической эффективности Установлены виды и характеристики товаров, информация о классе энергетической эффективности которых должна содержаться в технической документации, в их маркировке, на их этикетках… 46

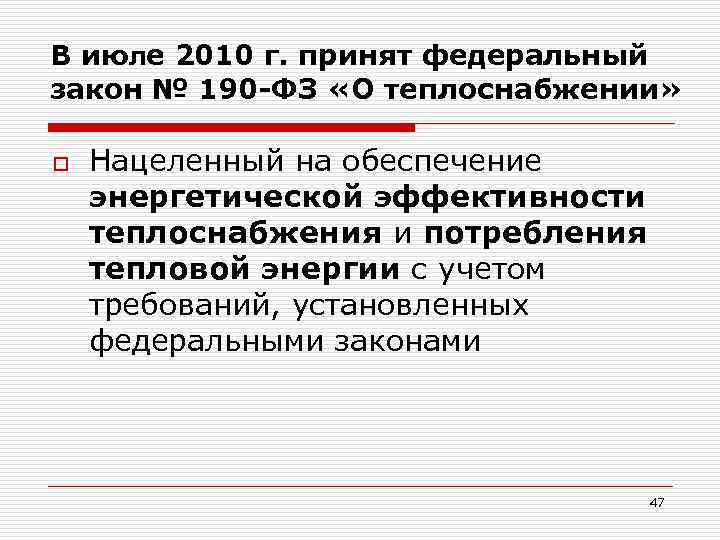

В июле 2010 г. принят федеральный закон № 190 -ФЗ «О теплоснабжении» o Нацеленный на обеспечение энергетической эффективности теплоснабжения и потребления тепловой энергии с учетом требований, установленных федеральными законами 47

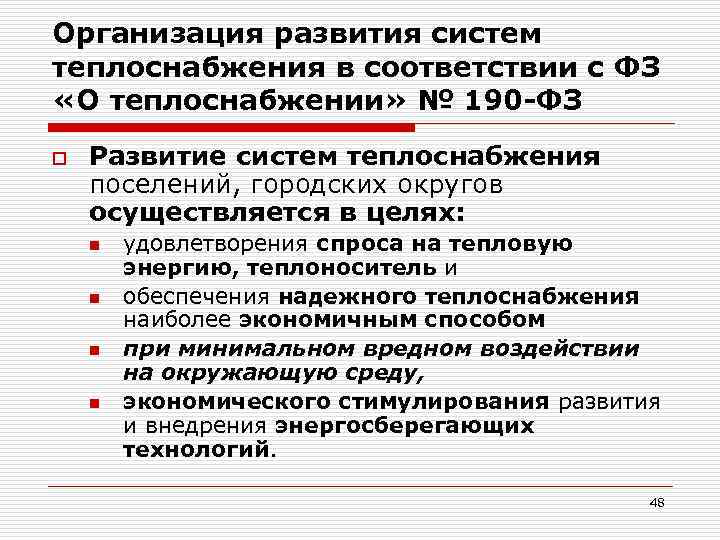

Организация развития систем теплоснабжения в соответствии с ФЗ «О теплоснабжении» № 190 -ФЗ o Развитие систем теплоснабжения поселений, городских округов осуществляется в целях: n n удовлетворения спроса на тепловую энергию, теплоноситель и обеспечения надежного теплоснабжения наиболее экономичным способом при минимальном вредном воздействии на окружающую среду, экономического стимулирования развития и внедрения энергосберегающих технологий. 48

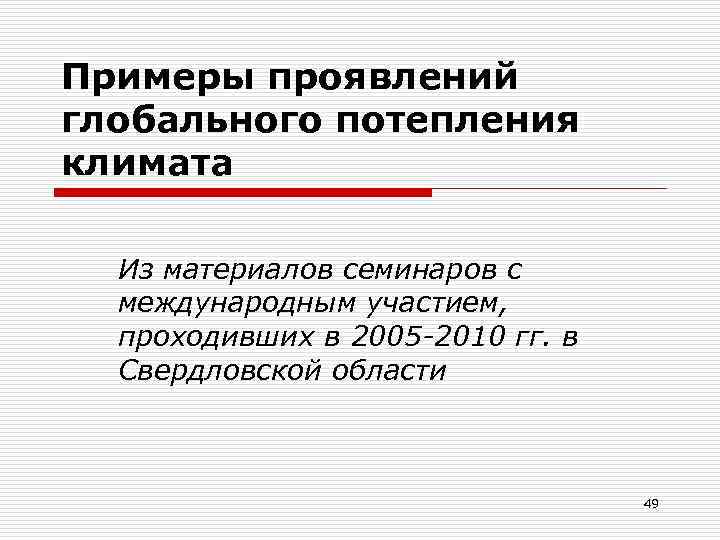

Примеры проявлений глобального потепления климата Из материалов семинаров с международным участием, проходивших в 2005 -2010 гг. в Свердловской области 49

Изменение климата вызывает … Ураган „Катрина“, август 2005 г. , США 50

Изменение климата вызывает… Наводнение в Швейцарии, Австрии, Баварии, август 2005 г. 51

Последствия: Aльпийские ледники тают (Швейцария 1911/2003 гг. ) Подобные примеры содержатся в книге и фильме Альберта Гора «Неудобная правда» , отмеченных Нобелевской Премией в 2007 г. 52

53

Гибель озера Чад: с 1963 по 2001 г. одно из крупнейших пресных водоемов мира погибло 54

Последствия: Aльпийские ледники тают 55

Последствия: Aльпийские ледники тают 56

Последствия… Ледник на Кавказе (Эльбрус) начинает таять 57

Изменения климата … Засуха, наводнения, повышение уровня мирового океана 58

Тенденция к глобальному потеплению График отклонений среднегодовых температур ( ) и за 10 -летний период ( ) 59

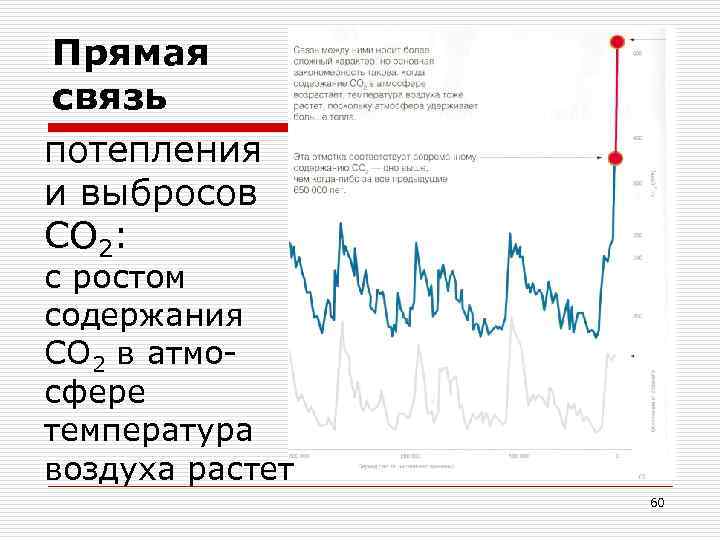

Прямая связь потепления и выбросов СО 2: с ростом содержания СО 2 в атмосфере температура воздуха растет 60

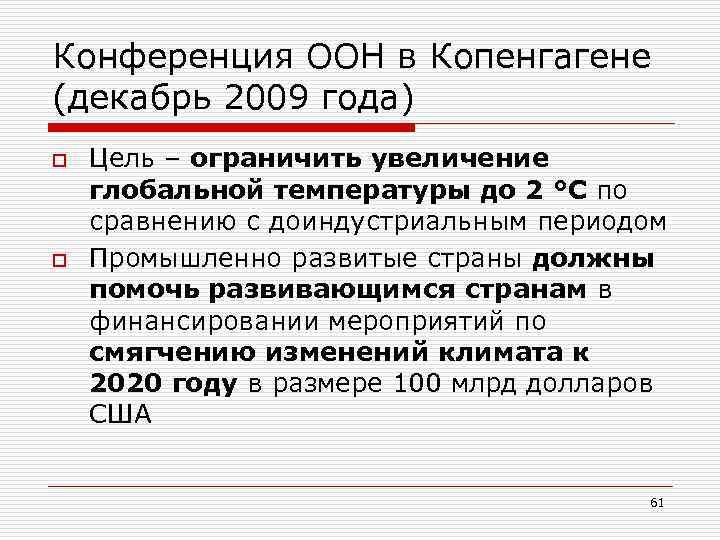

Конференция ООН в Копенгагене (декабрь 2009 года) o o Цель – ограничить увеличение глобальной температуры до 2 °С по сравнению с доиндустриальным периодом Промышленно развитые страны должны помочь развивающимся странам в финансировании мероприятий по смягчению изменений климата к 2020 году в размере 100 млрд долларов США 61

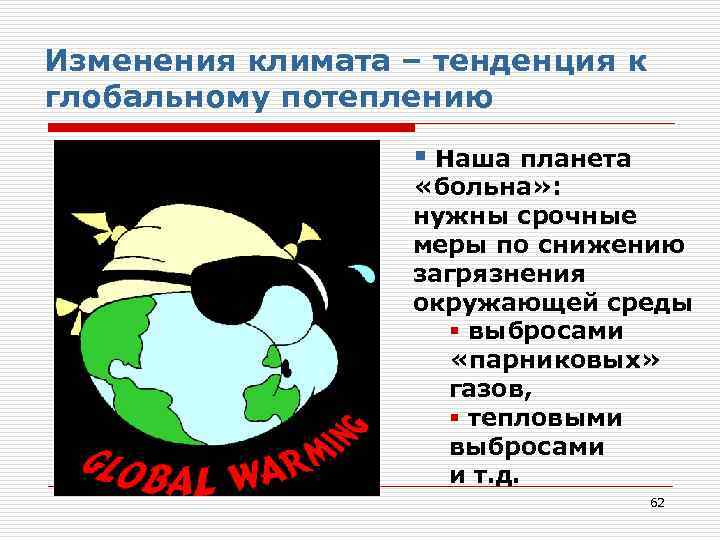

Изменения климата – тенденция к глобальному потеплению § Наша планета «больна» : нужны срочные меры по снижению загрязнения окружающей среды § выбросами «парниковых» газов, § тепловыми выбросами и т. д. 62

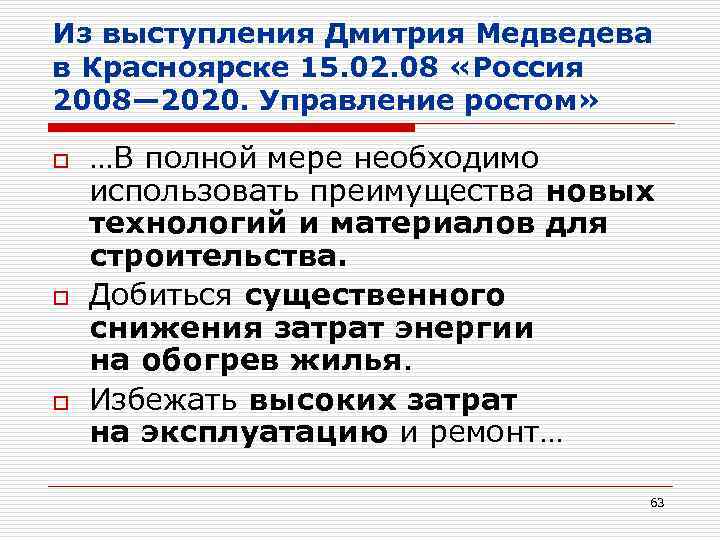

Из выступления Дмитрия Медведева в Красноярске 15. 02. 08 «Россия 2008— 2020. Управление ростом» o o o …В полной мере необходимо использовать преимущества новых технологий и материалов для строительства. Добиться существенного снижения затрат энергии на обогрев жилья. Избежать высоких затрат на эксплуатацию и ремонт… 63

Бюджетное послание Президента Российской Федерации о бюджетной политике в 2011– 2013 гг. от 29. 06. 10 o «Пока не созданы достаточные условия и стимулы для внедрения и развития современных технологий, повышения энергетической и экологической эффективности экономики…» 64

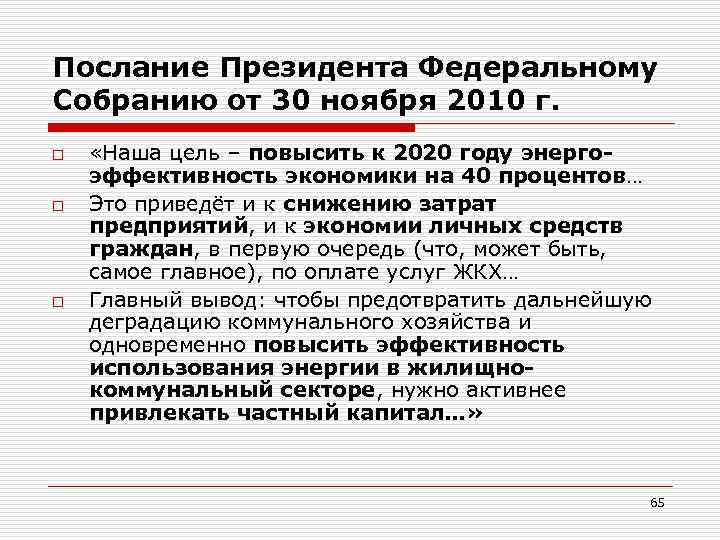

Послание Президента Федеральному Собранию от 30 ноября 2010 г. o o o «Наша цель – повысить к 2020 году энергоэффективность экономики на 40 процентов… Это приведёт и к снижению затрат предприятий, и к экономии личных средств граждан, в первую очередь (что, может быть, самое главное), по оплате услуг ЖКХ… Главный вывод: чтобы предотвратить дальнейшую деградацию коммунального хозяйства и одновременно повысить эффективность использования энергии в жилищнокоммунальный секторе, нужно активнее привлекать частный капитал…» 65

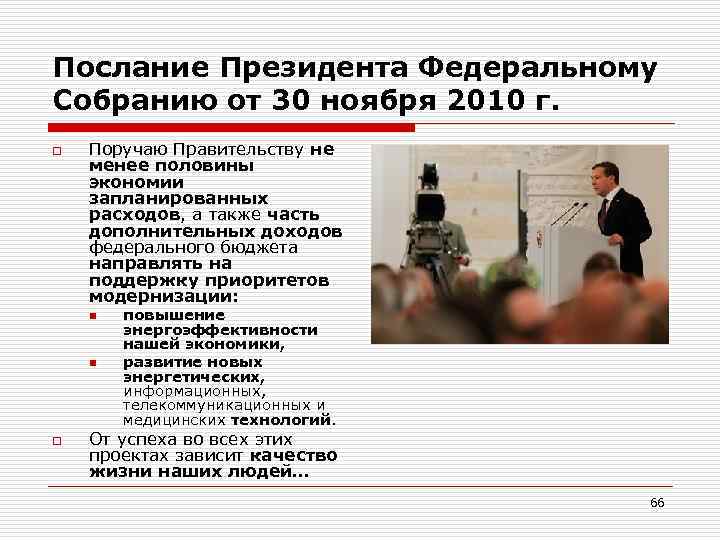

Послание Президента Федеральному Собранию от 30 ноября 2010 г. o Поручаю Правительству не менее половины экономии запланированных расходов, а также часть дополнительных доходов федерального бюджета направлять на поддержку приоритетов модернизации: n n o повышение энергоэффективности нашей экономики, развитие новых энергетических, информационных, телекоммуникационных и медицинских технологий. От успеха во всех этих проектах зависит качество жизни наших людей… 66

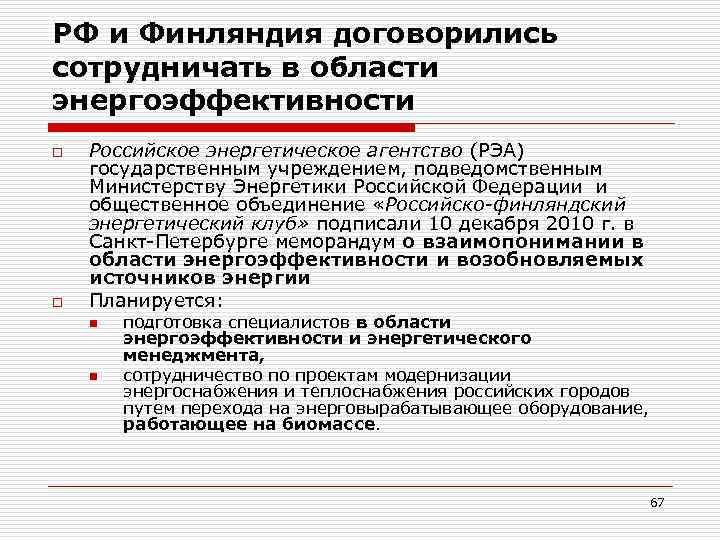

РФ и Финляндия договорились сотрудничать в области энергоэффективности o o Российское энергетическое агентство (РЭА) государственным учреждением, подведомственным Министерству Энергетики Российской Федерации и общественное объединение «Российско-финляндский энергетический клуб» подписали 10 декабря 2010 г. в Санкт-Петербурге меморандум о взаимопонимании в области энергоэффективности и возобновляемых источников энергии Планируется: n n подготовка специалистов в области энергоэффективности и энергетического менеджмента, сотрудничество по проектам модернизации энергоснабжения и теплоснабжения российских городов путем перехода на энерговырабатывающее оборудование, работающее на биомассе. 67

Российско-немецкий круглый стол в Ур. ФУ 10 декабря 2010 г. Партнерство в области энергоэффективности в целях модернизации российской экономики § Партнеры: 68

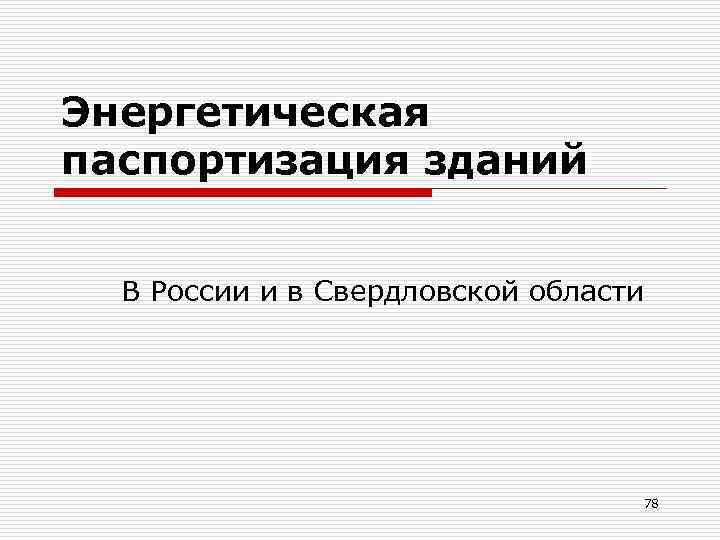

Энергетическая паспортизация зданий В России и в Свердловской области 78

Энергетический паспорт здания (определение) o Энергетический паспорт гражданского здания (теплоэнергический паспорт здания): Документ, содержащий геометрические, n энергетические и n теплотехнические характеристики зданий и проектов зданий, n ограждающих конструкций и n устанавливающий соответствие их требованиям нормативных документов (по ГОСТ Р 51387 -99 и СП 23 -101 -2004) n 79

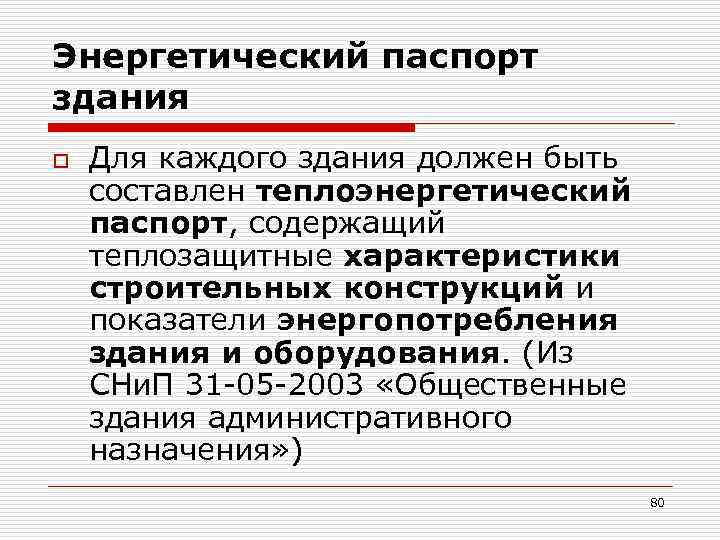

Энергетический паспорт здания o Для каждого здания должен быть составлен теплоэнергетический паспорт, содержащий теплозащитные характеристики строительных конструкций и показатели энергопотребления здания и оборудования. (Из СНи. П 31 -05 -2003 «Общественные здания административного назначения» ) 80

Энергетический паспорт здания o Энергетический паспорт жилых и общественных зданий предназначен для подтверждения соответствия показателей энергетической эффективности и теплотехнических показателей здания показателям, установленным в СНи. П 23 -02 -2003 «Тепловая защита зданий» 81

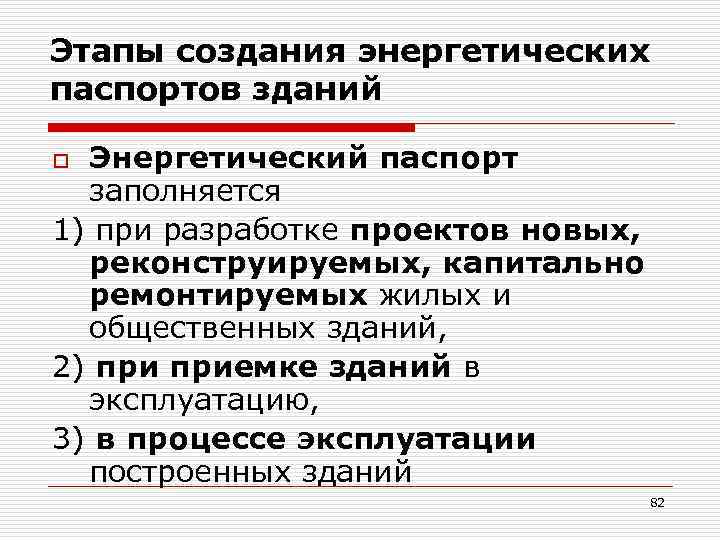

Этапы создания энергетических паспортов зданий Энергетический паспорт заполняется 1) при разработке проектов новых, реконструируемых, капитально ремонтируемых жилых и общественных зданий, 2) приемке зданий в эксплуатацию, 3) в процессе эксплуатации построенных зданий o 82

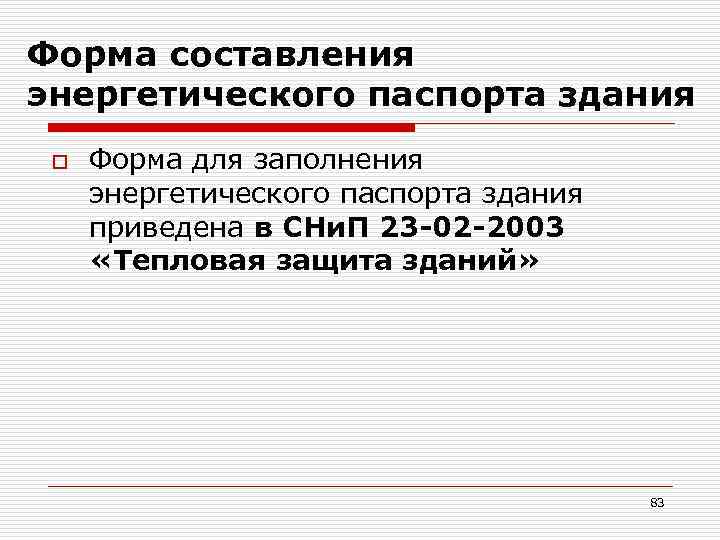

Форма составления энергетического паспорта здания o Форма для заполнения энергетического паспорта здания приведена в СНи. П 23 -02 -2003 «Тепловая защита зданий» 83

84

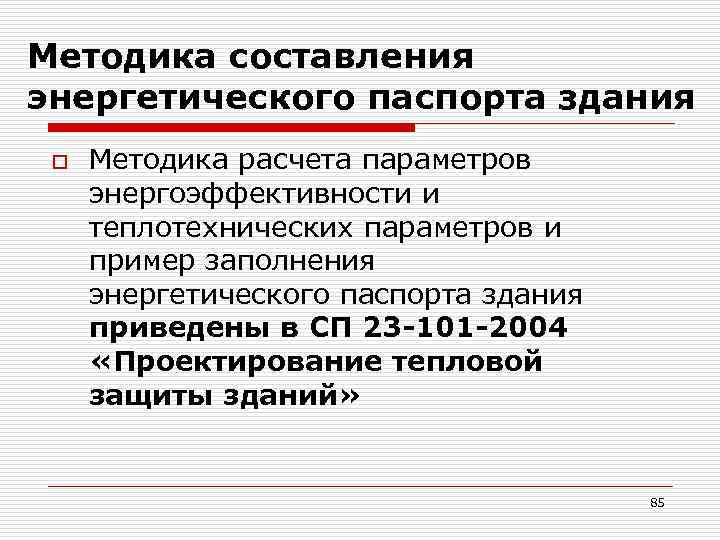

Методика составления энергетического паспорта здания o Методика расчета параметров энергоэффективности и теплотехнических параметров и пример заполнения энергетического паспорта здания приведены в СП 23 -101 -2004 «Проектирование тепловой защиты зданий» 85

86

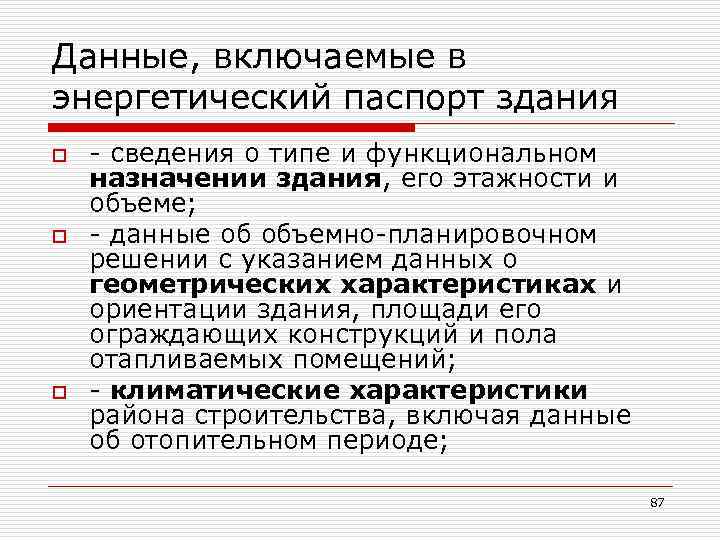

Данные, включаемые в энергетический паспорт здания o o o - сведения о типе и функциональном назначении здания, его этажности и объеме; - данные об объемно-планировочном решении с указанием данных о геометрических характеристиках и ориентации здания, площади его ограждающих конструкций и пола отапливаемых помещений; - климатические характеристики района строительства, включая данные об отопительном периоде; 87

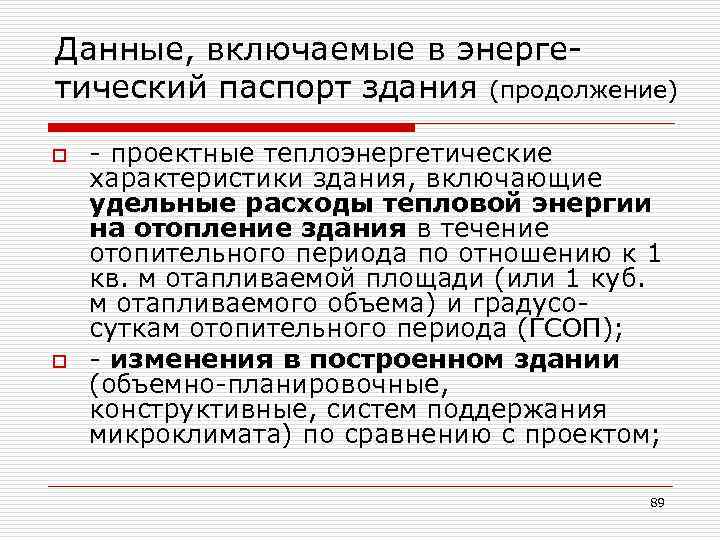

Данные, включаемые в энерге- тический паспорт здания (продолжение) o o - проектные данные по теплозащите здания, включающие приведенные сопротивления теплопередаче, как отдельных компонентов ограждающих конструкций, так и здания в целом; - проектные данные по системам поддержания микроклимата и способам их регулирования в зависимости от изменения климатических воздействий, по системам теплоснабжения здания; 88

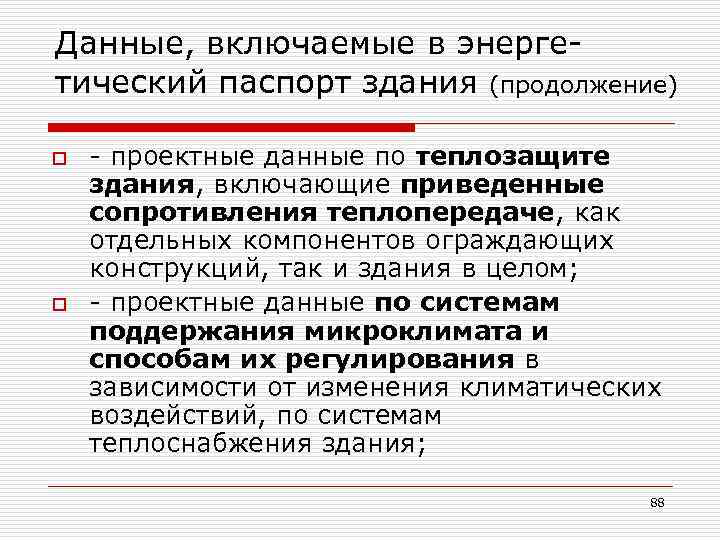

Данные, включаемые в энерге- тический паспорт здания (продолжение) o o - проектные теплоэнергетические характеристики здания, включающие удельные расходы тепловой энергии на отопление здания в течение отопительного периода по отношению к 1 кв. м отапливаемой площади (или 1 куб. м отапливаемого объема) и градусосуткам отопительного периода (ГСОП); - изменения в построенном здании (объемно-планировочные, конструктивные, систем поддержания микроклимата) по сравнению с проектом; 89

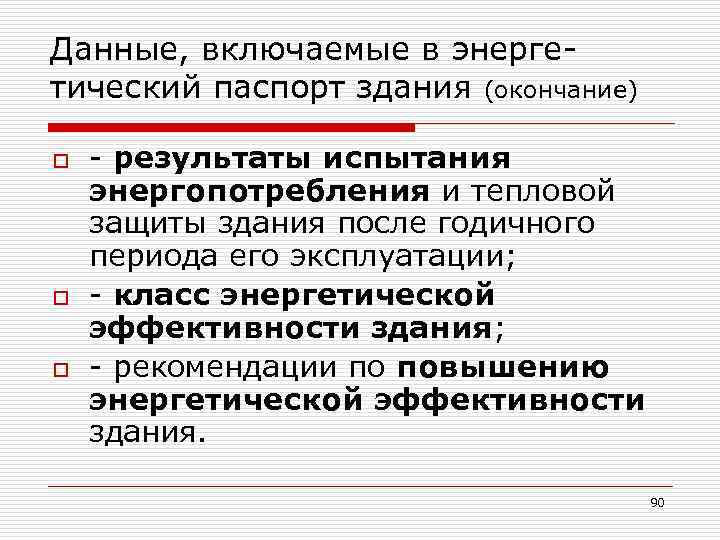

Данные, включаемые в энерге- тический паспорт здания (окончание) o o o - результаты испытания энергопотребления и тепловой защиты здания после годичного периода его эксплуатации; - класс энергетической эффективности здания; - рекомендации по повышению энергетической эффективности здания. 90

Энергетические паспорта зданий Свердловской области o Форма для заполнения энергетического паспорта здания и методика расчета параметров энергоэффективности, теплотехнических параметров, пример заполнения энергетического паспорта здания приведены в ТСН 23 -3012004 Свердловской области «Энергетическая эффективность жилых и общественных зданий» 91

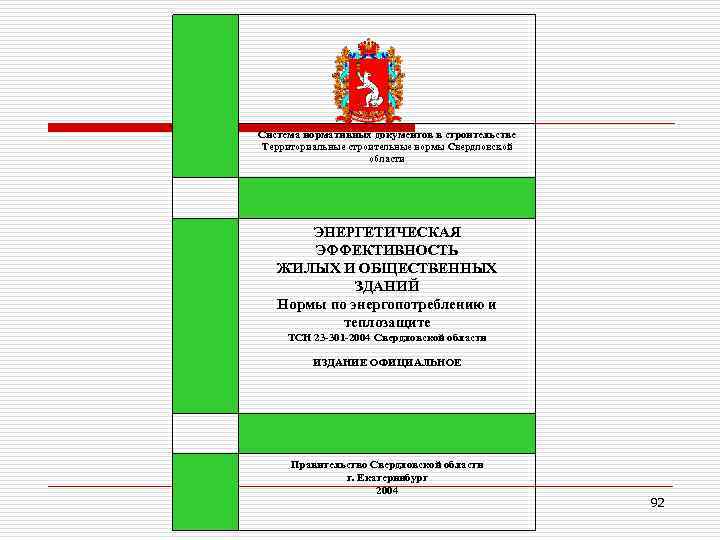

Система нормативных документов в строительстве Территориальные строительные нормы Свердловской области ЭНЕРГЕТИЧЕСКАЯ ЭФФЕКТИВНОСТЬ ЖИЛЫХ И ОБЩЕСТВЕННЫХ ЗДАНИЙ Нормы по энергопотреблению и теплозащите ТСН 23 -301 -2004 Свердловской области ИЗДАНИЕ ОФИЦИАЛЬНОЕ Правительство Свердловской области г. Екатеринбург 2004 92

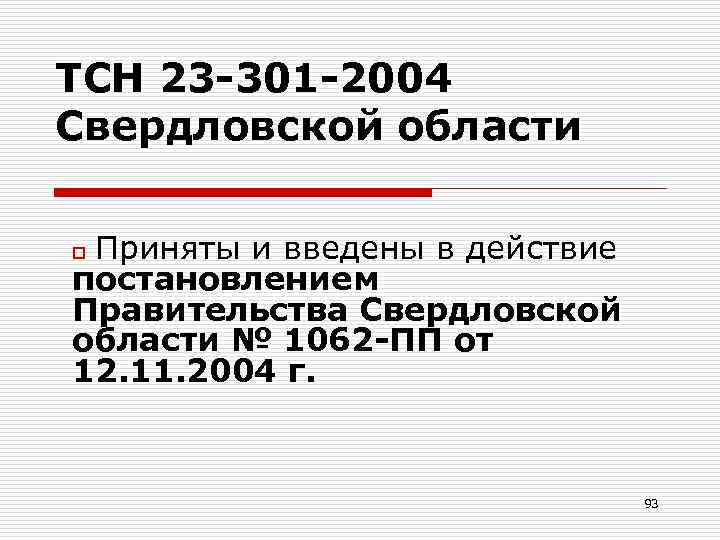

ТСН 23 -301 -2004 Свердловской области Приняты и введены в действие постановлением Правительства Свердловской области № 1062 -ПП от 12. 11. 2004 г. o 93

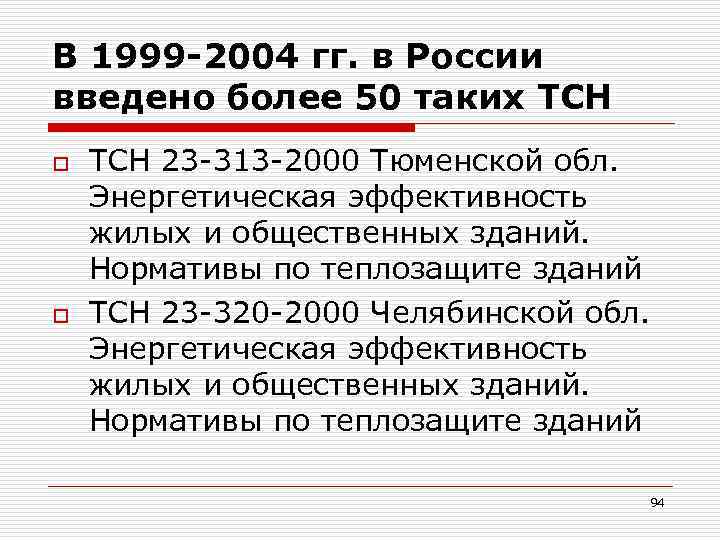

В 1999 -2004 гг. в России введено более 50 таких ТСН o o TCH 23 -313 -2000 Тюменской обл. Энергетическая эффективность жилых и общественных зданий. Нормативы по теплозащите зданий TCH 23 -320 -2000 Челябинской обл. Энергетическая эффективность жилых и общественных зданий. Нормативы по теплозащите зданий 94

Классы энергетической эффективности зданий по ТСН 23 -301 -2004 Свердловской области 95

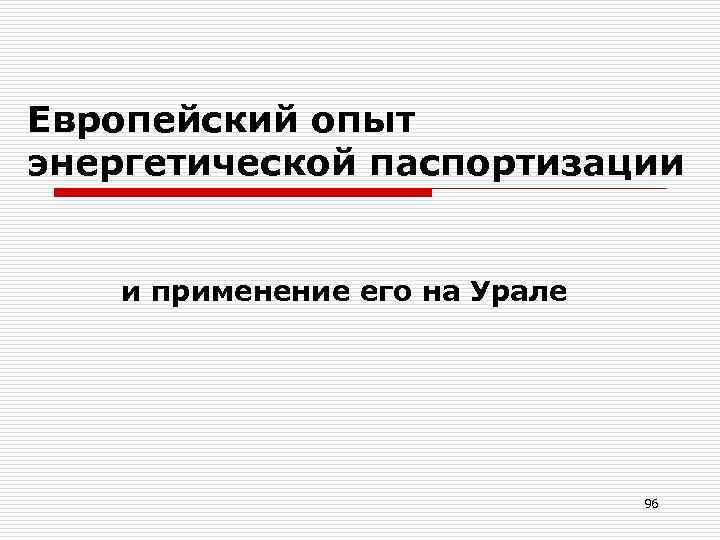

Европейский опыт энергетической паспортизации и применение его на Урале 96

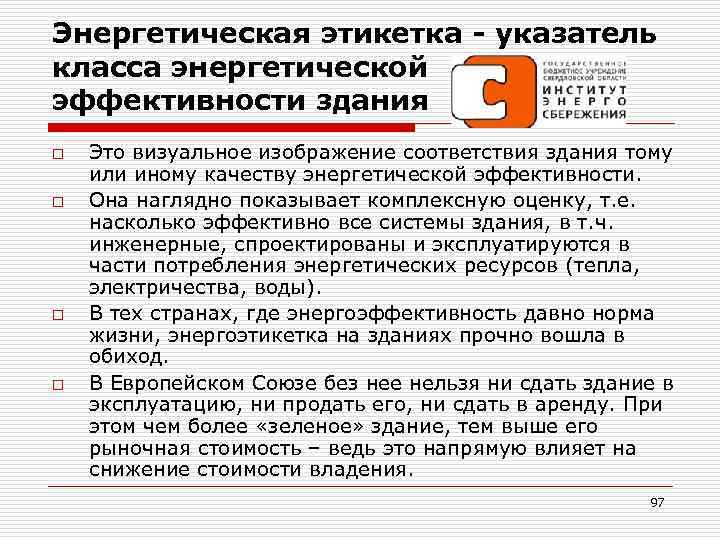

Энергетическая этикетка - указатель класса энергетической эффективности здания o o Это визуальное изображение соответствия здания тому или иному качеству энергетической эффективности. Она наглядно показывает комплексную оценку, т. е. насколько эффективно все системы здания, в т. ч. инженерные, спроектированы и эксплуатируются в части потребления энергетических ресурсов (тепла, электричества, воды). В тех странах, где энергоэффективность давно норма жизни, энергоэтикетка на зданиях прочно вошла в обиход. В Европейском Союзе без нее нельзя ни сдать здание в эксплуатацию, ни продать его, ни сдать в аренду. При этом чем более «зеленое» здание, тем выше его рыночная стоимость – ведь это напрямую влияет на снижение стоимости владения. 97

Австрийская маркировка энергоэффективности частного дома пл. 186 кв. м o o Стоимость выставленного на продажу здания в Австрии существенно зависит от индекса его энергоэффектив -ности [Наумов А. Л. // АВОК. 2006. № 8. С. 4 -6. ] 98

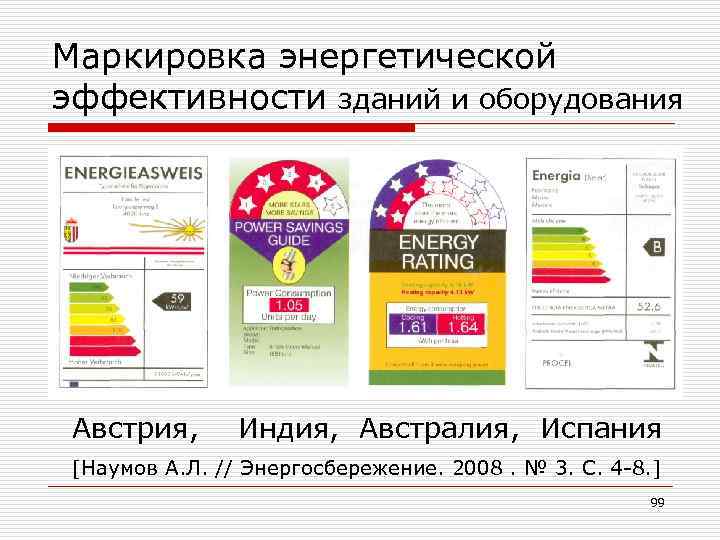

Маркировка энергетической эффективности зданий и оборудования Австрия, Индия, Австралия, Испания [Наумов А. Л. // Энергосбережение. 2008. № 3. С. 4 -8. ] 99

Концепция энергосбережения в Европе o Принципы концепции энергосбережения (например, во Франции): o Соответствие нормативным документам: n o HQE, BREEAM, LEED… Экономичное жильё к. Вт∙ч/м 2 в год Применение материалов класса A и т. д Энергоёмкое жильё 100

Этикетка энергетической эффективности здания во Франции дополняется этикеткой экологической эффективности, показывающей уровень эмиссии парниковых газов – ПГ (GES) в пересчете на кг СО 2/кв. м в год Exemple d’étiquettes ‘énergie’ et ‘climat’ 101

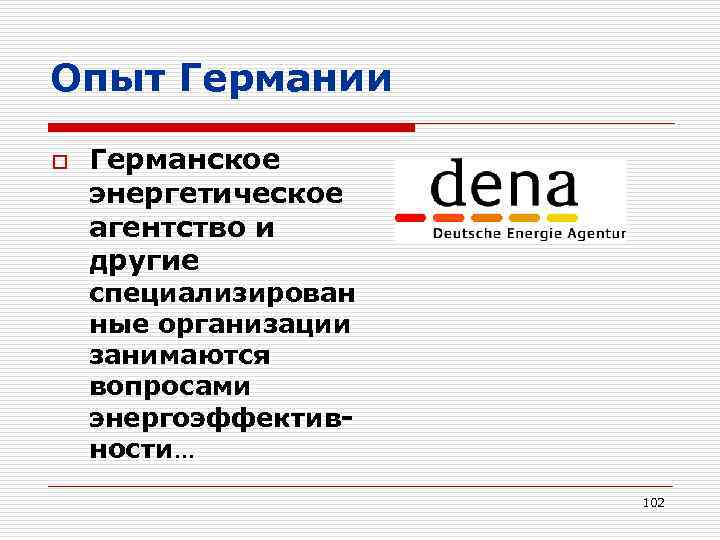

Опыт Германии o Германское энергетическое агентство и другие специализирован ные организации занимаются вопросами энергоэффективности… 102

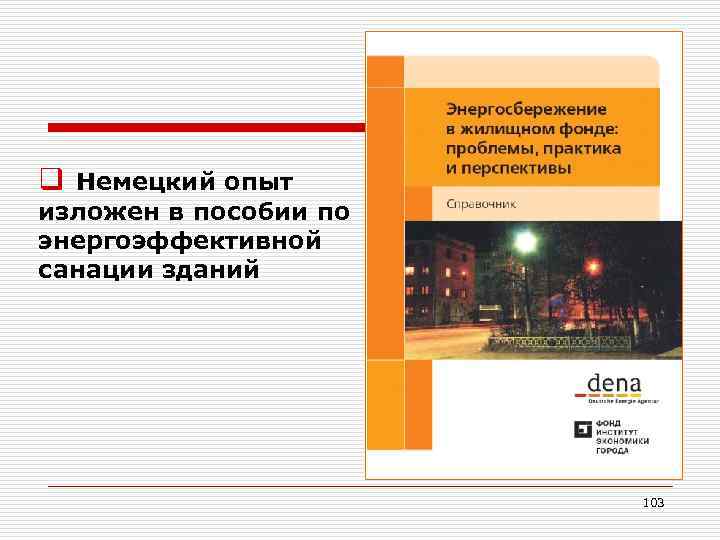

q Немецкий опыт изложен в пособии по энергоэффективной санации зданий 103

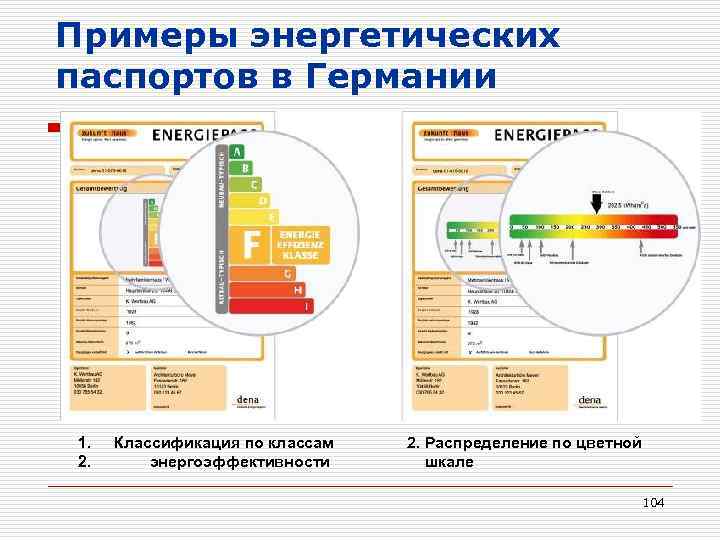

Примеры энергетических паспортов в Германии 1. 2. Классификация по классам энергоэффективности 2. Распределение по цветной шкале 104

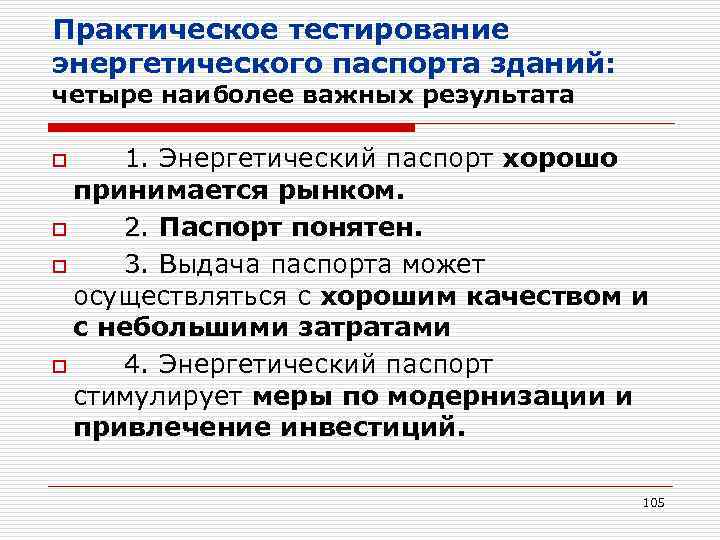

Практическое тестирование энергетического паспорта зданий: четыре наиболее важных результата 1. Энергетический паспорт хорошо принимается рынком. o 2. Паспорт понятен. o 3. Выдача паспорта может осуществляться с хорошим качеством и с небольшими затратами o 4. Энергетический паспорт стимулирует меры по модернизации и привлечение инвестиций. o 105

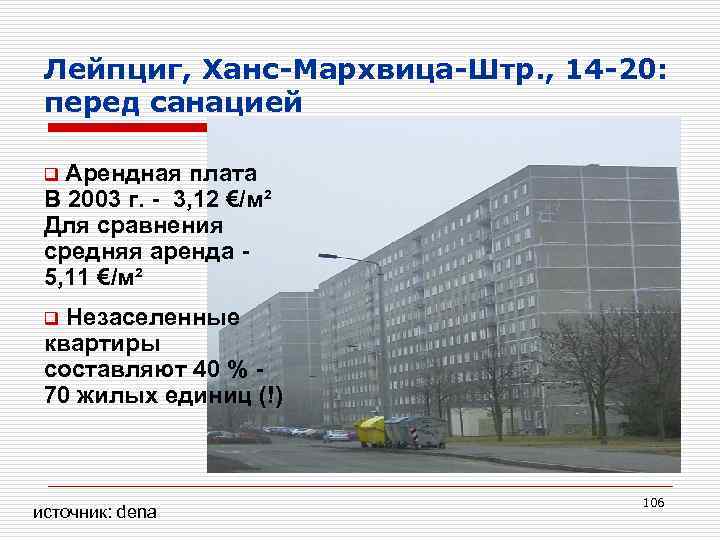

Лейпциг, Ханс-Мархвица-Штр. , 14 -20: перед санацией Арендная плата В 2003 г. - 3, 12 €/м² Для сравнения средняя аренда 5, 11 €/м² q Незаселенные квартиры составляют 40 % 70 жилых единиц (!) q источник: dena 106

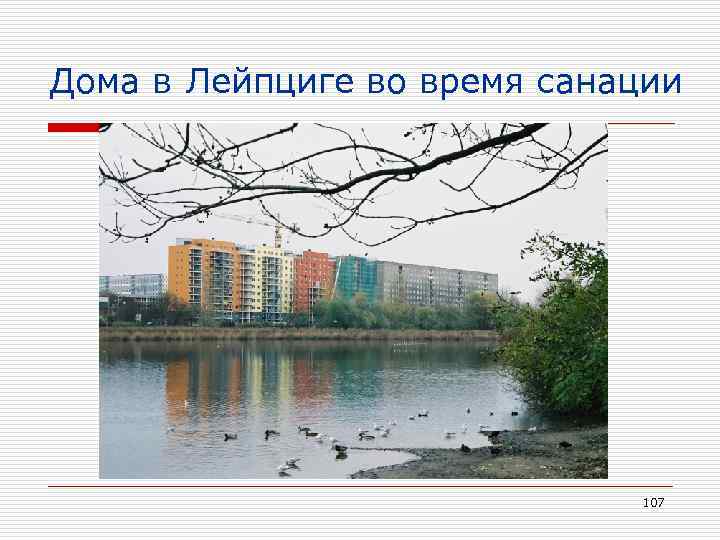

Дома в Лейпциге во время санации 107

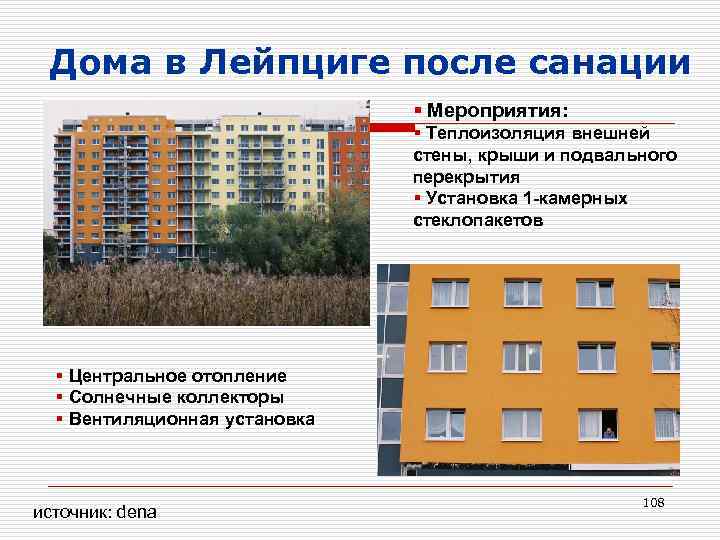

Дома в Лейпциге после санации § Мероприятия: § Теплоизоляция внешней стены, крыши и подвального перекрытия § Установка 1 -камерных стеклопакетов § Центральное отопление § Солнечные коллекторы § Вентиляционная установка источник: dena 108

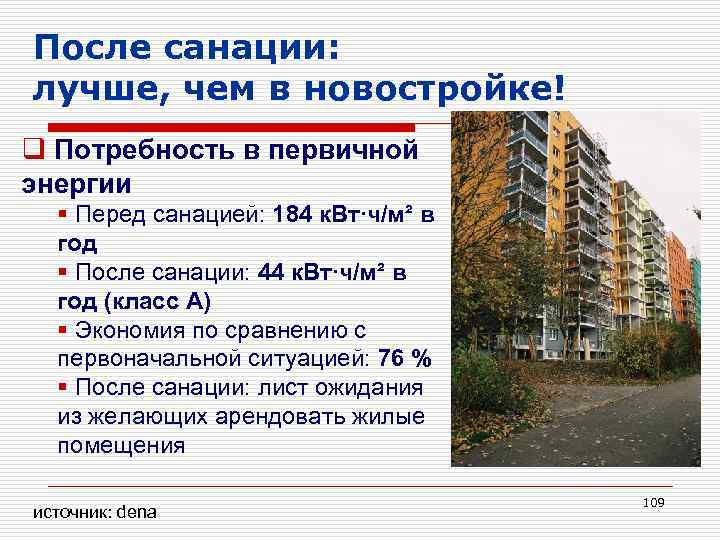

После санации: лучше, чем в новостройке! q Потребность в первичной энергии § Перед санацией: 184 к. Вт∙ч/м² в год § После санации: 44 к. Вт∙ч/м² в год (класс А) § Экономия по сравнению с первоначальной ситуацией: 76 % § После санации: лист ожидания из желающих арендовать жилые помещения источник: dena 109

Здание в городе Фрайбурге до санации 110

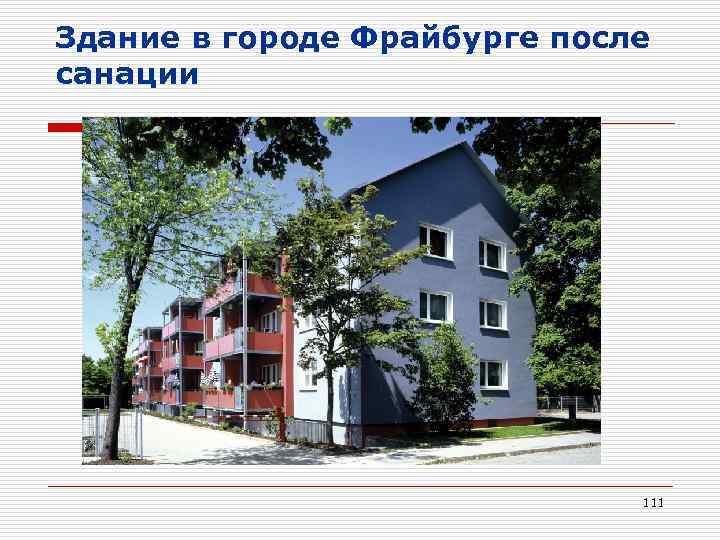

Здание в городе Фрайбурге после санации 111

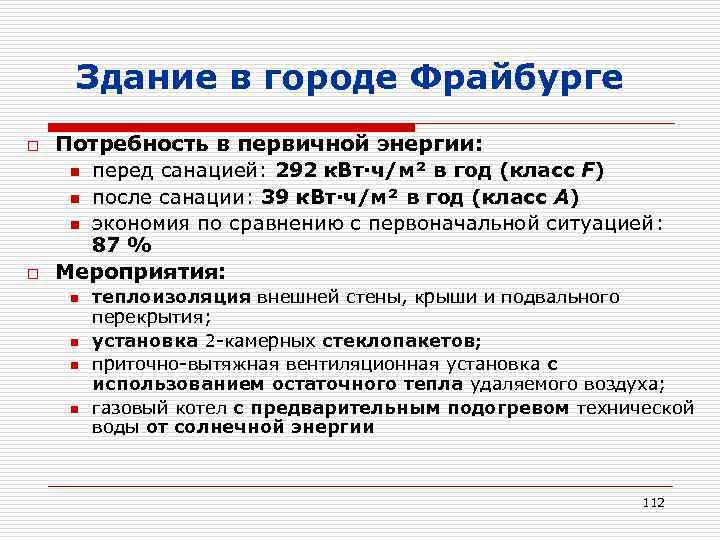

Здание в городе Фрайбурге o o Потребность в первичной энергии: n перед санацией: 292 к. Вт∙ч/м² в год (класс F) n после санации: 39 к. Вт∙ч/м² в год (класс А) n экономия по сравнению с первоначальной ситуацией: 87 % Мероприятия: n n теплоизоляция внешней стены, крыши и подвального перекрытия; установка 2 -камерных стеклопакетов; приточно-вытяжная вентиляционная установка с использованием остаточного тепла удаляемого воздуха; газовый котел с предварительным подогревом технической воды от солнечной энергии 112

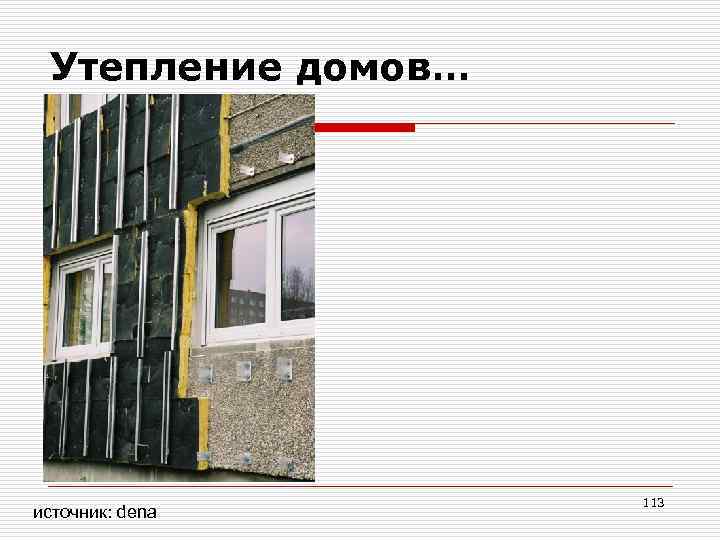

Утепление домов… источник: dena 113

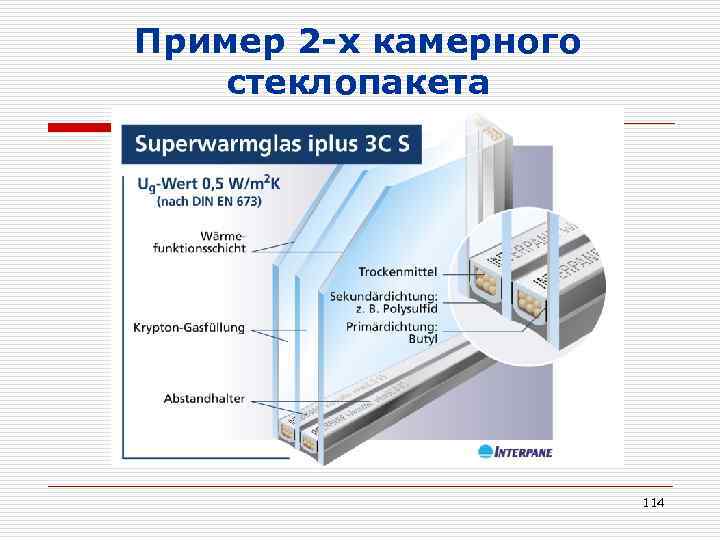

Пример 2 -х камерного стеклопакета 114

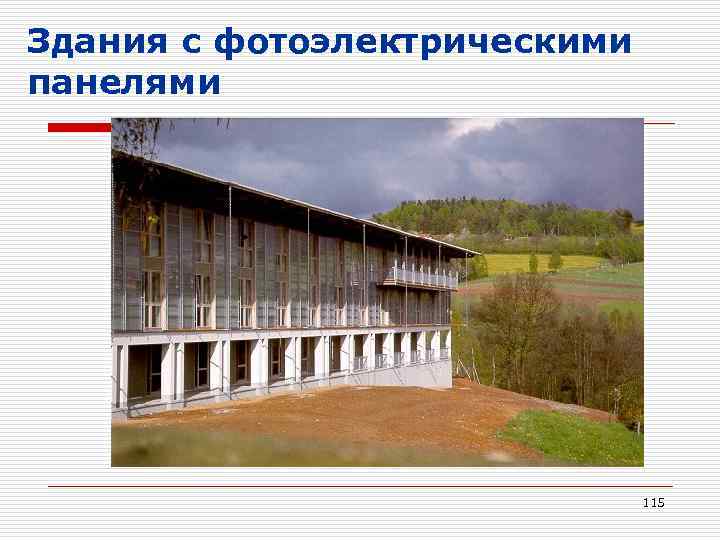

Здания с фотоэлектрическими панелями 115

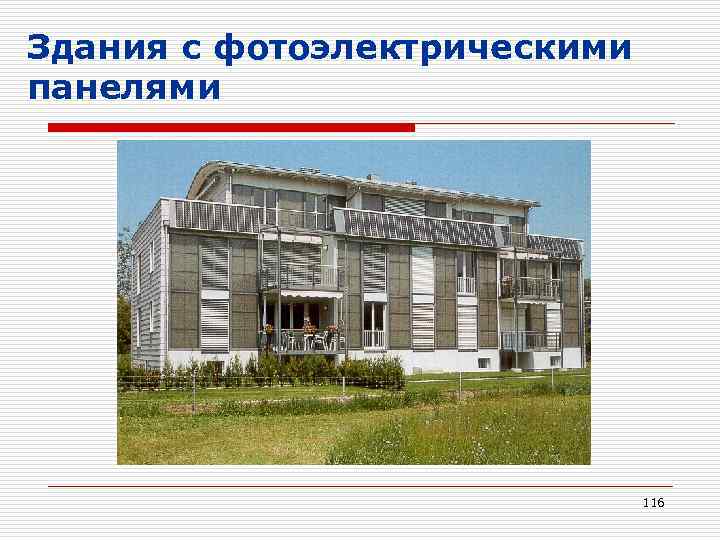

Здания с фотоэлектрическими панелями 116

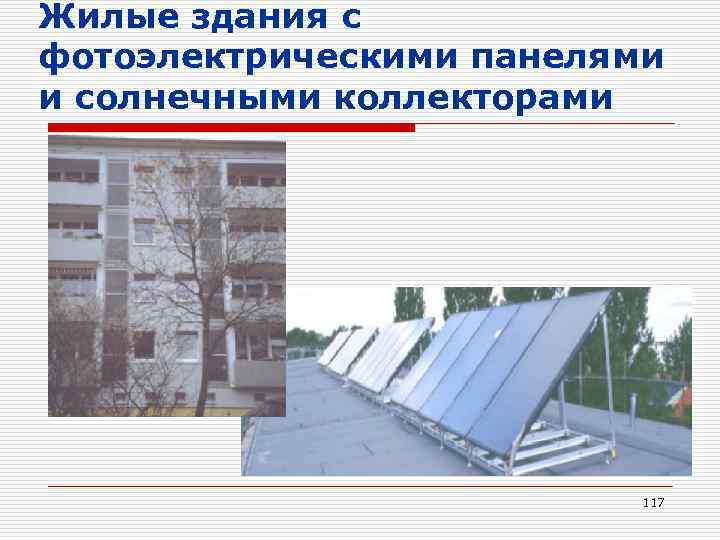

Жилые здания с фотоэлектрическими панелями и солнечными коллекторами 117

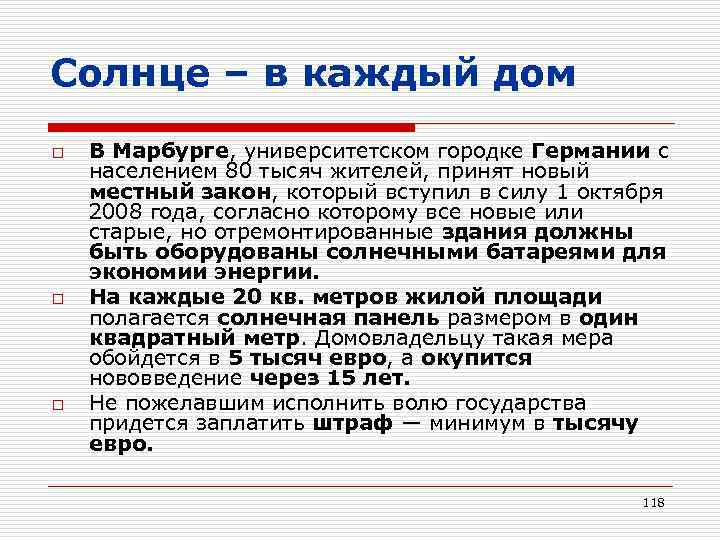

Солнце – в каждый дом o o o В Марбурге, университетском городке Германии с населением 80 тысяч жителей, принят новый местный закон, который вступил в силу 1 октября 2008 года, согласно которому все новые или старые, но отремонтированные здания должны быть оборудованы солнечными батареями для экономии энергии. На каждые 20 кв. метров жилой площади полагается солнечная панель размером в один квадратный метр. Домовладельцу такая мера обойдется в 5 тысяч евро, а окупится нововведение через 15 лет. Не пожелавшим исполнить волю государства придется заплатить штраф — минимум в тысячу евро. 118

Принцип работы ФЭП 119

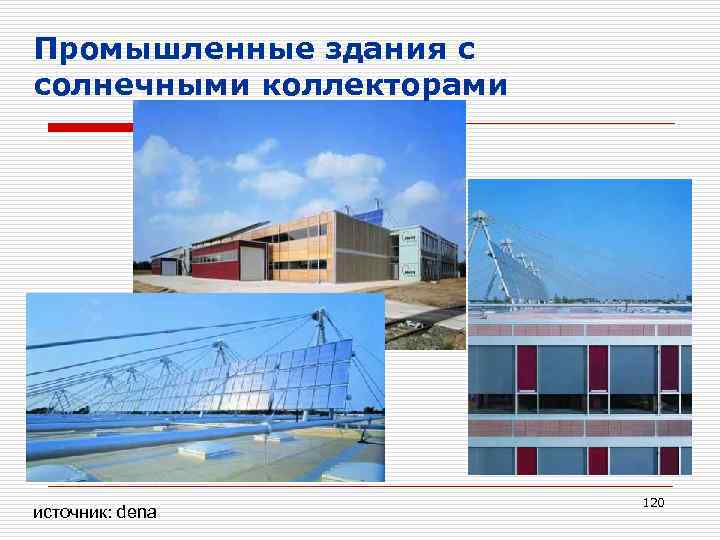

Промышленные здания с солнечными коллекторами источник: dena 120

Энергетическая паспортизация жилых и общественных зданий – инструмент повышения энергоэффективности o www. ines-ur. ru 121

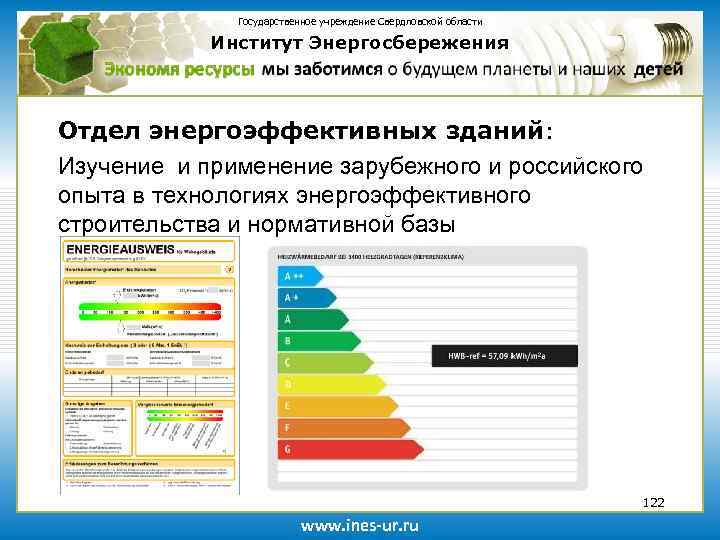

Государственное учреждение Свердловской области Институт Энергосбережения Отдел энергоэффективных зданий: Изучение и применение зарубежного и российского опыта в технологиях энергоэффективного строительства и нормативной базы 122 www. ines-ur. ru

Энергетический паспорт (этикетка энергоэффективности) здания – реальность в Европе 123

Первая на Урале этикетка энергетической эффективности здания o o 28 января 2010 г. на здании областного Института энергосбережения была размещена этикетка энергетической эффективности - первая на Урале среди общественных зданий. Торжественно открыли ее известный на Урале ученый-строитель Юрий Карнет и ученыйэнергетик Николай Данилов. 124

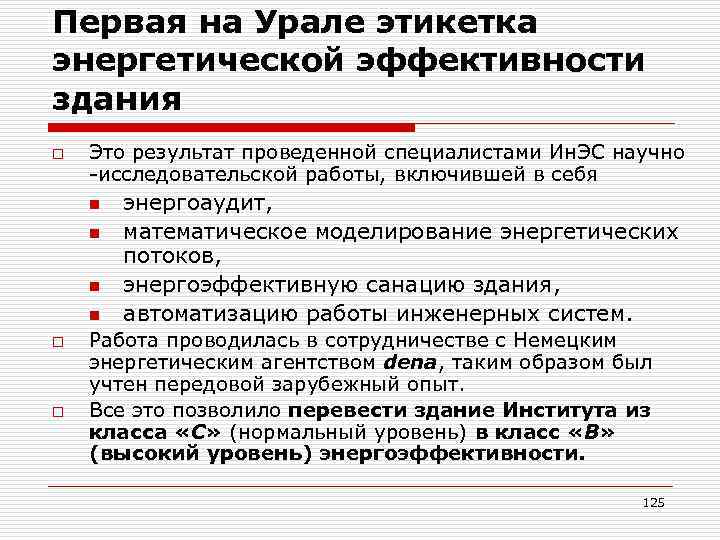

Первая на Урале этикетка энергетической эффективности здания o Это результат проведенной специалистами Ин. ЭС научно -исследовательской работы, включившей в себя n n o o энергоаудит, математическое моделирование энергетических потоков, энергоэффективную санацию здания, автоматизацию работы инженерных систем. Работа проводилась в сотрудничестве с Немецким энергетическим агентством dena, таким образом был учтен передовой зарубежный опыт. Все это позволило перевести здание Института из класса «С» (нормальный уровень) в класс «В» (высокий уровень) энергоэффективности. 125

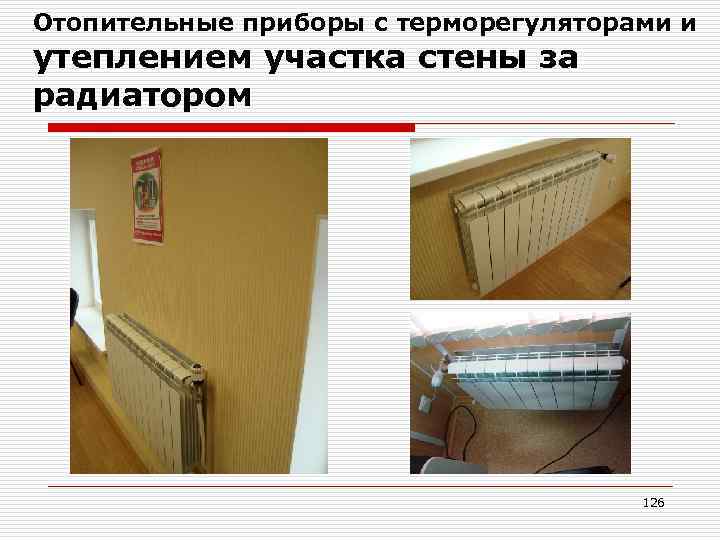

Отопительные приборы с терморегуляторами и утеплением участка стены за радиатором 126

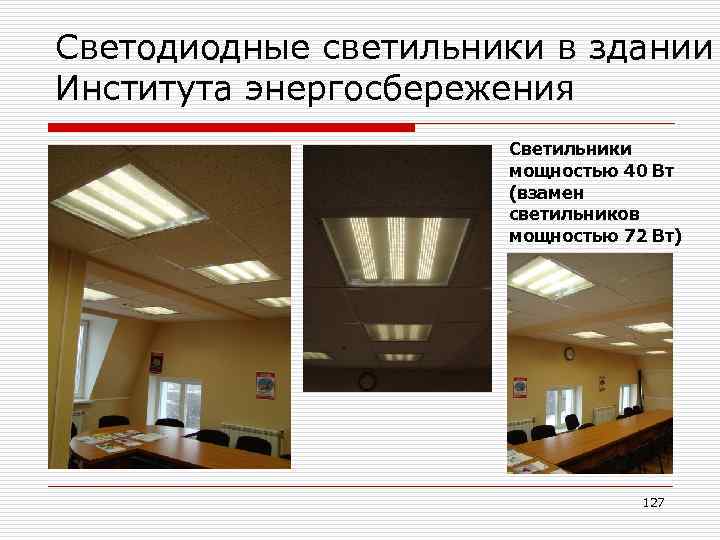

Светодиодные светильники в здании Института энергосбережения Светильники мощностью 40 Вт (взамен светильников мощностью 72 Вт) 127

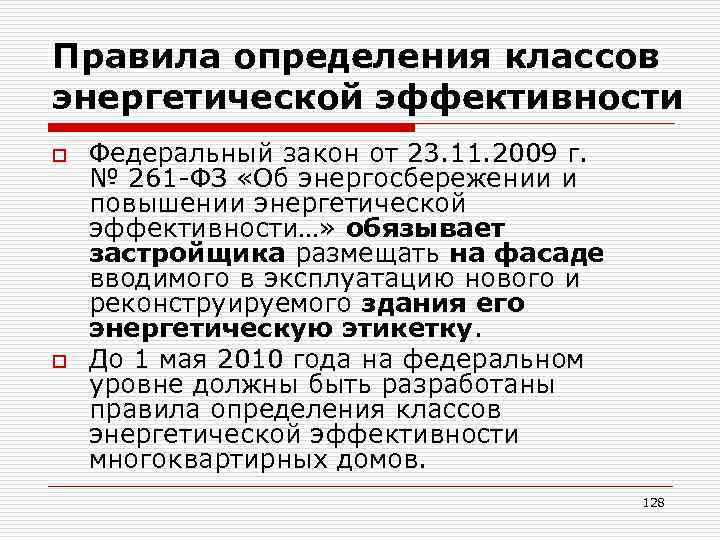

Правила определения классов энергетической эффективности o o Федеральный закон от 23. 11. 2009 г. № 261 -ФЗ «Об энергосбережении и повышении энергетической эффективности…» обязывает застройщика размещать на фасаде вводимого в эксплуатацию нового и реконструируемого здания его энергетическую этикетку. До 1 мая 2010 года на федеральном уровне должны быть разработаны правила определения классов энергетической эффективности многоквартирных домов. 128

Приказ Министерства регионального развития РФ от 28 мая 2010 г. № 262 o o «О требованиях энергетической эффективности зданий, строений, сооружений» Установлены минимально допустимые требования, которые должны соблюдаться при n n o o проектировании, экспертизе, строительстве, приемке и эксплуатации новых, реконструируемых, капитально ремонтируемых и модернизируемых отапливаемых жилых зданий и зданий общественного назначения (Это первый из четырех намеченных распоряжением Правительства РФ от 1 декабря 2009 года № 1830 -р документов, выпускаемых министерством во исполнение Федерального закона от 23 ноября 2009 года № 261 -ФЗ «Об энергосбережении и о повышении энергетической эффективности…» ) 129

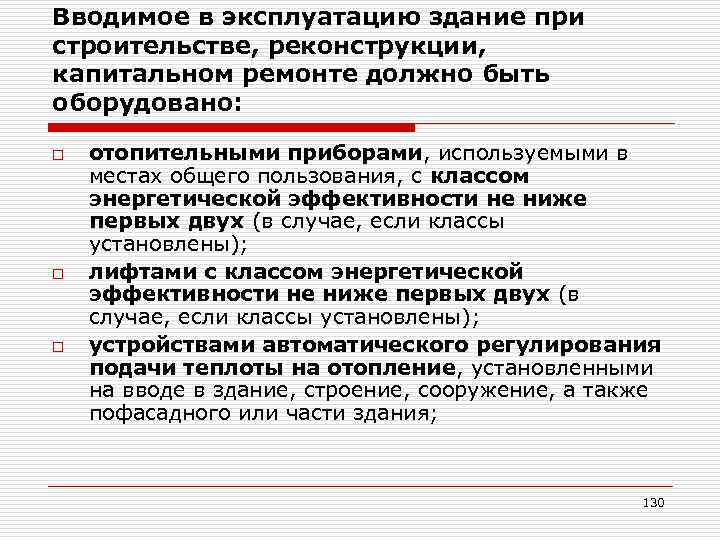

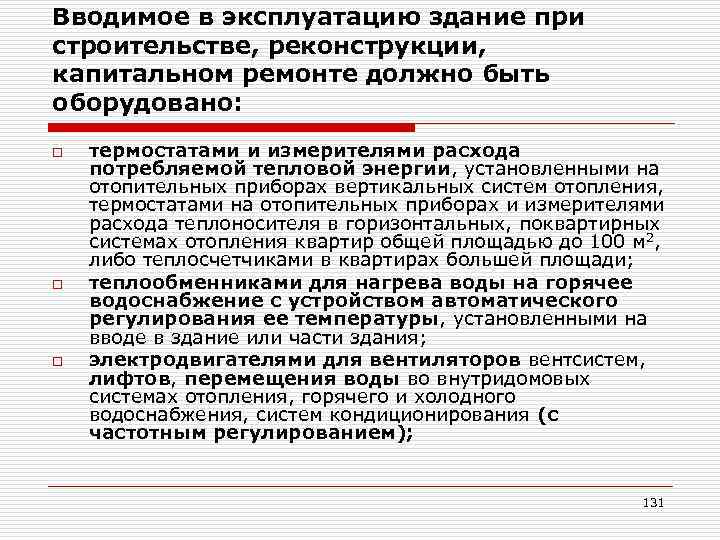

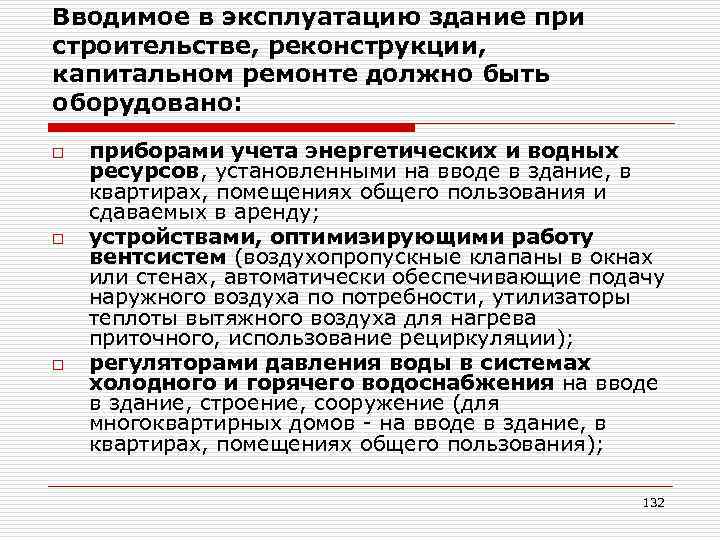

Вводимое в эксплуатацию здание при строительстве, реконструкции, капитальном ремонте должно быть оборудовано: o o o отопительными приборами, используемыми в местах общего пользования, с классом энергетической эффективности не ниже первых двух (в случае, если классы установлены); лифтами с классом энергетической эффективности не ниже первых двух (в случае, если классы установлены); устройствами автоматического регулирования подачи теплоты на отопление, установленными на вводе в здание, строение, сооружение, а также пофасадного или части здания; 130

Вводимое в эксплуатацию здание при строительстве, реконструкции, капитальном ремонте должно быть оборудовано: o o o термостатами и измерителями расхода потребляемой тепловой энергии, установленными на отопительных приборах вертикальных систем отопления, термостатами на отопительных приборах и измерителями расхода теплоносителя в горизонтальных, поквартирных системах отопления квартир общей площадью до 100 м 2, либо теплосчетчиками в квартирах большей площади; теплообменниками для нагрева воды на горячее водоснабжение с устройством автоматического регулирования ее температуры, установленными на вводе в здание или части здания; электродвигателями для вентиляторов вентсистем, лифтов, перемещения воды во внутридомовых системах отопления, горячего и холодного водоснабжения, систем кондиционирования (с частотным регулированием); 131

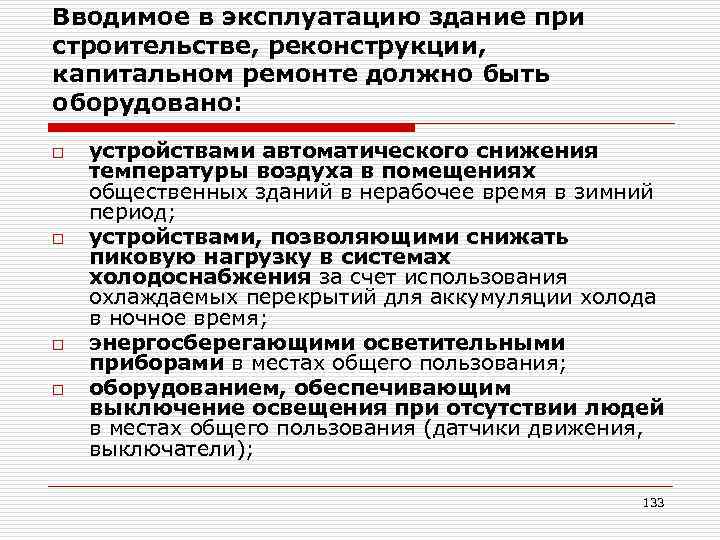

Вводимое в эксплуатацию здание при строительстве, реконструкции, капитальном ремонте должно быть оборудовано: o o o приборами учета энергетических и водных ресурсов, установленными на вводе в здание, в квартирах, помещениях общего пользования и сдаваемых в аренду; устройствами, оптимизирующими работу вентсистем (воздухопропускные клапаны в окнах или стенах, автоматически обеспечивающие подачу наружного воздуха по потребности, утилизаторы теплоты вытяжного воздуха для нагрева приточного, использование рециркуляции); регуляторами давления воды в системах холодного и горячего водоснабжения на вводе в здание, строение, сооружение (для многоквартирных домов - на вводе в здание, в квартирах, помещениях общего пользования); 132

Вводимое в эксплуатацию здание при строительстве, реконструкции, капитальном ремонте должно быть оборудовано: o o устройствами автоматического снижения температуры воздуха в помещениях общественных зданий в нерабочее время в зимний период; устройствами, позволяющими снижать пиковую нагрузку в системах холодоснабжения за счет использования охлаждаемых перекрытий для аккумуляции холода в ночное время; энергосберегающими осветительными приборами в местах общего пользования; оборудованием, обеспечивающим выключение освещения при отсутствии людей в местах общего пользования (датчики движения, выключатели); 133

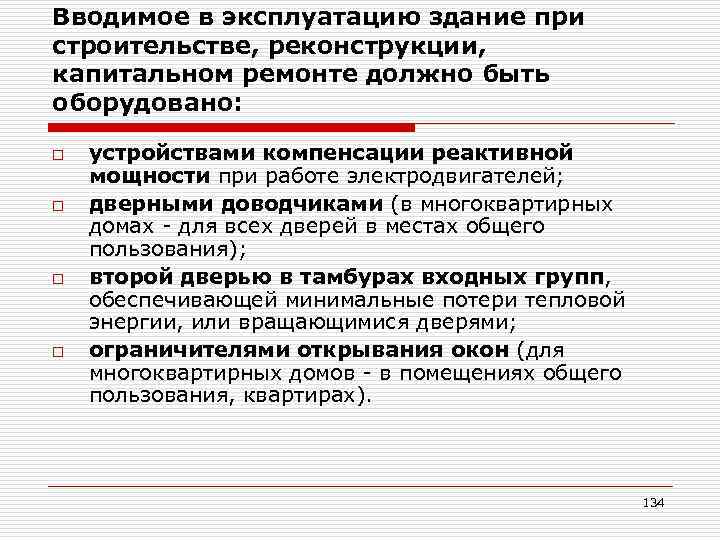

Вводимое в эксплуатацию здание при строительстве, реконструкции, капитальном ремонте должно быть оборудовано: o o устройствами компенсации реактивной мощности при работе электродвигателей; дверными доводчиками (в многоквартирных домах - для всех дверей в местах общего пользования); второй дверью в тамбурах входных групп, обеспечивающей минимальные потери тепловой энергии, или вращающимися дверями; ограничителями открывания окон (для многоквартирных домов - в помещениях общего пользования, квартирах). 134

Инициатива «Фактор-10» : снижение расхода энергии для отопления зданий в 10 раз § Самое большое здание в Германии (17/21 этаж, 296 квартир, 18 тыс. кв. м) 135

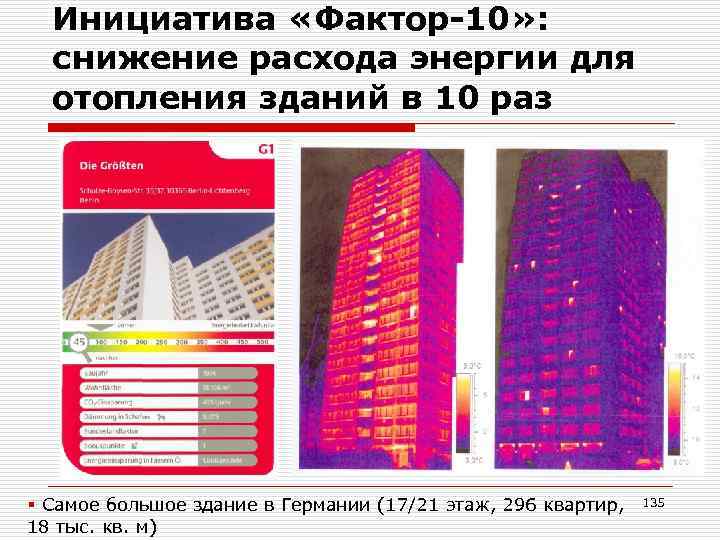

Инициатива «Фактор-10» : снижение расхода энергии для отопления зданий от 2 до 10 раз o o Пример – самое большое здание в Германии (17/21 этаж, 18 тыс. кв. м, 296 квартир), где энергопотребление снижено в 2 раза Видеофрагмент «Самый большой дом в Германии» 136

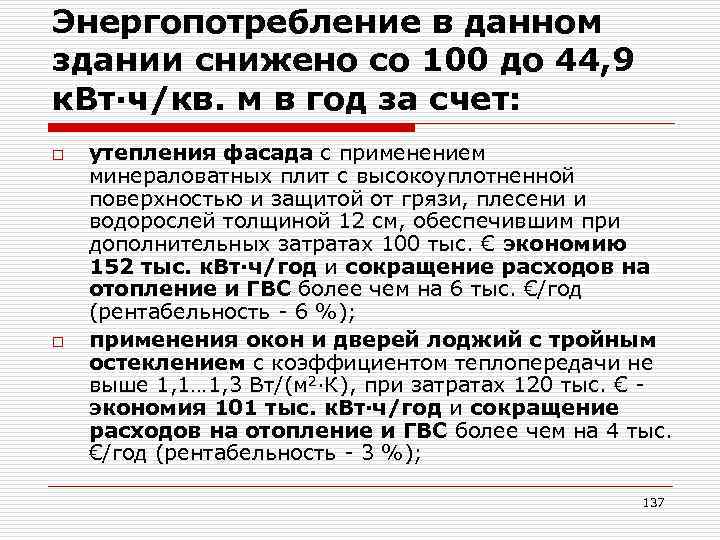

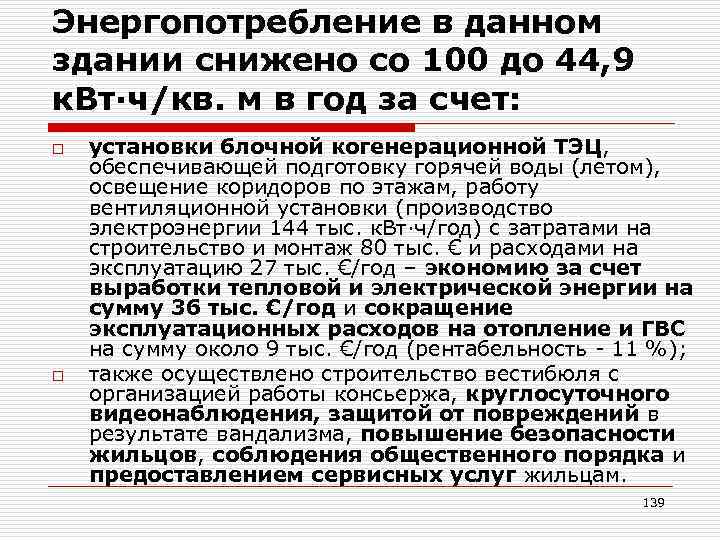

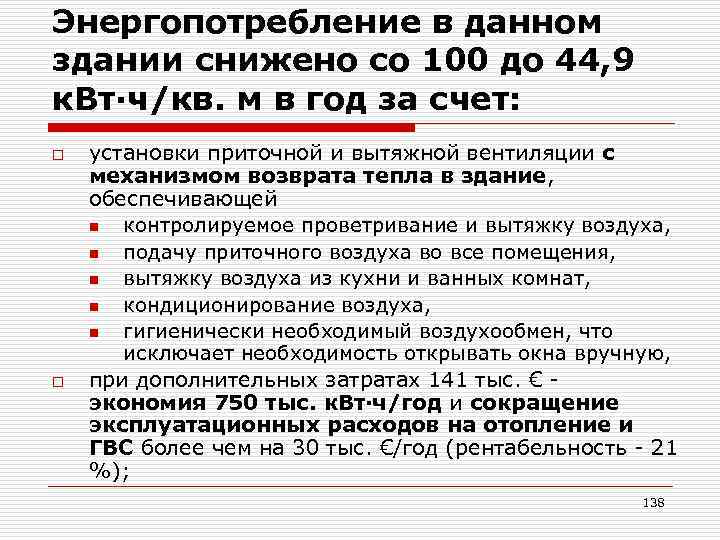

Энергопотребление в данном здании снижено со 100 до 44, 9 к. Вт∙ч/кв. м в год за счет: o o утепления фасада с применением минераловатных плит с высокоуплотненной поверхностью и защитой от грязи, плесени и водорослей толщиной 12 см, обеспечившим при дополнительных затратах 100 тыс. € экономию 152 тыс. к. Вт∙ч/год и сокращение расходов на отопление и ГВС более чем на 6 тыс. €/год (рентабельность - 6 %); применения окон и дверей лоджий с тройным остеклением с коэффициентом теплопередачи не выше 1, 1… 1, 3 Вт/(м 2∙К), при затратах 120 тыс. € - экономия 101 тыс. к. Вт∙ч/год и сокращение расходов на отопление и ГВС более чем на 4 тыс. €/год (рентабельность - 3 %); 137

Энергопотребление в данном здании снижено со 100 до 44, 9 к. Вт∙ч/кв. м в год за счет: o o установки приточной и вытяжной вентиляции с механизмом возврата тепла в здание, обеспечивающей n контролируемое проветривание и вытяжку воздуха, n подачу приточного воздуха во все помещения, n вытяжку воздуха из кухни и ванных комнат, n кондиционирование воздуха, n гигиенически необходимый воздухообмен, что исключает необходимость открывать окна вручную, при дополнительных затратах 141 тыс. € - экономия 750 тыс. к. Вт∙ч/год и сокращение эксплуатационных расходов на отопление и ГВС более чем на 30 тыс. €/год (рентабельность - 21 %); 138

Энергопотребление в данном здании снижено со 100 до 44, 9 к. Вт∙ч/кв. м в год за счет: o o установки блочной когенерационной ТЭЦ, обеспечивающей подготовку горячей воды (летом), освещение коридоров по этажам, работу вентиляционной установки (производство электроэнергии 144 тыс. к. Вт∙ч/год) с затратами на строительство и монтаж 80 тыс. € и расходами на эксплуатацию 27 тыс. €/год – экономию за счет выработки тепловой и электрической энергии на сумму 36 тыс. €/год и сокращение эксплуатационных расходов на отопление и ГВС на сумму около 9 тыс. €/год (рентабельность - 11 %); также осуществлено строительство вестибюля с организацией работы консьержа, круглосуточного видеонаблюдения, защитой от повреждений в результате вандализма, повышение безопасности жильцов, соблюдения общественного порядка и предоставлением сервисных услуг жильцам. 139

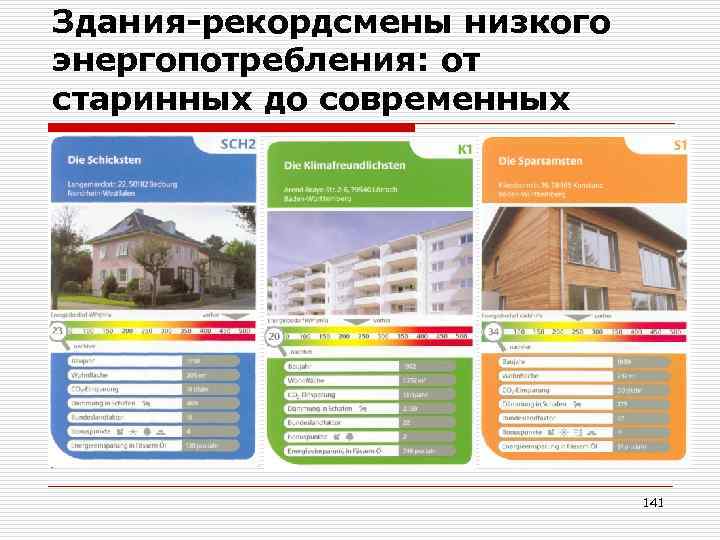

Здания-рекордсмены низкого энергопотребления: от старинных до современных 140

Здания-рекордсмены низкого энергопотребления: от старинных до современных 141

Здания-рекордсмены низкого энергопотребления: от старинных до современных 142

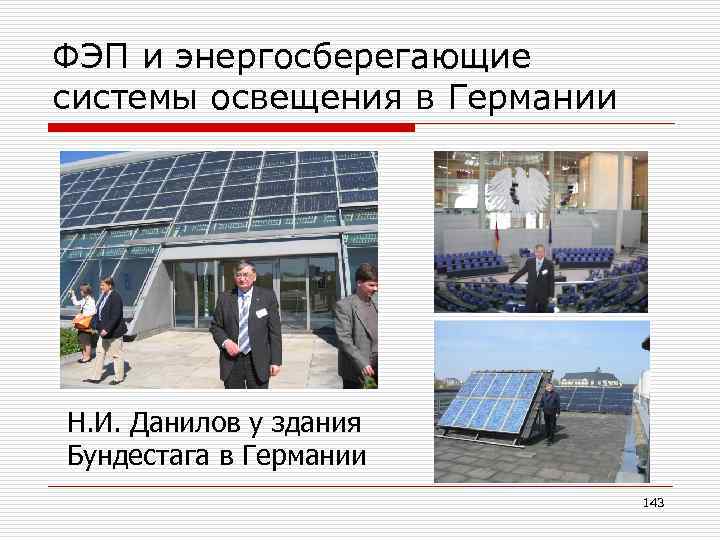

ФЭП и энергосберегающие системы освещения в Германии Н. И. Данилов у здания Бундестага в Германии 143

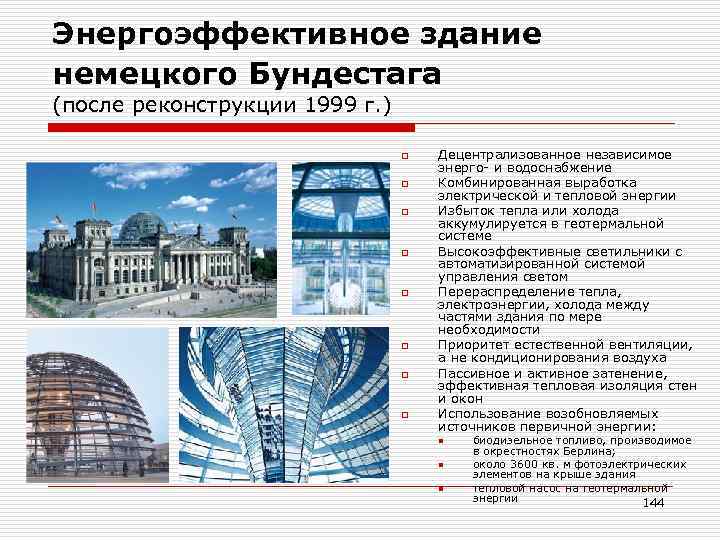

Энергоэффективное здание немецкого Бундестага (после реконструкции 1999 г. ) o o o o Децентрализованное независимое энерго- и водоснабжение Комбинированная выработка электрической и тепловой энергии Избыток тепла или холода аккумулируется в геотермальной системе Высокоэффективные светильники с автоматизированной системой управления светом Перераспределение тепла, электроэнергии, холода между частями здания по мере необходимости Приоритет естественной вентиляции, а не кондиционирования воздуха Пассивное и активное затенение, эффективная тепловая изоляция стен и окон Использование возобновляемых источников первичной энергии: n n n биодизельное топливо, производимое в окрестностях Берлина; около 3600 кв. м фотоэлектрических элементов на крыше здания тепловой насос на геотермальной энергии 144

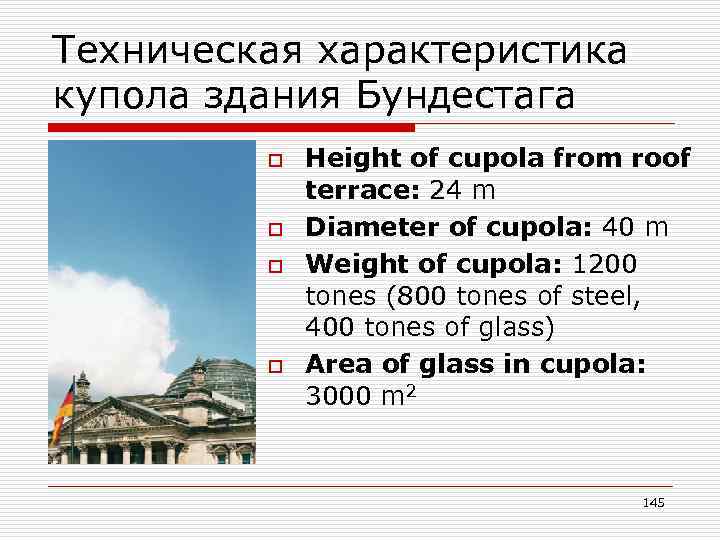

Техническая характеристика купола здания Бундестага o o Height of cupola from roof terrace: 24 m Diameter of cupola: 40 m Weight of cupola: 1200 tones (800 tones of steel, 400 tones of glass) Area of glass in cupola: 3000 m 2 145

Бережное отношение к истории 146

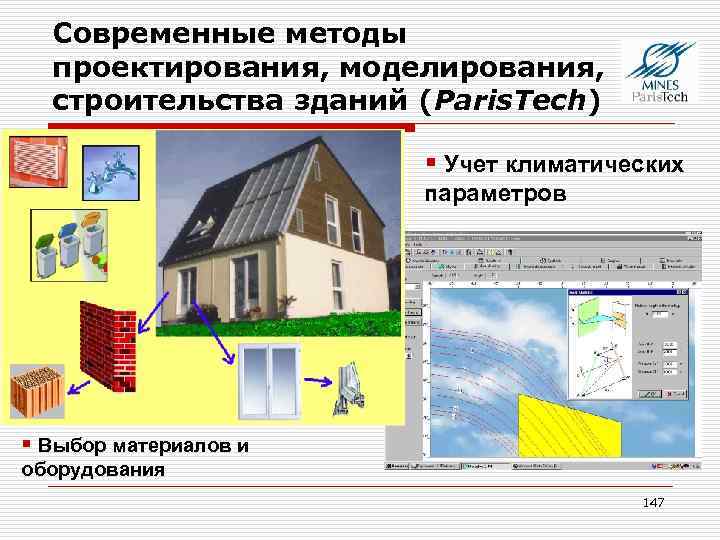

Современные методы проектирования, моделирования, строительства зданий (Paris. Tech) § Учет климатических параметров § Выбор материалов и оборудования 147

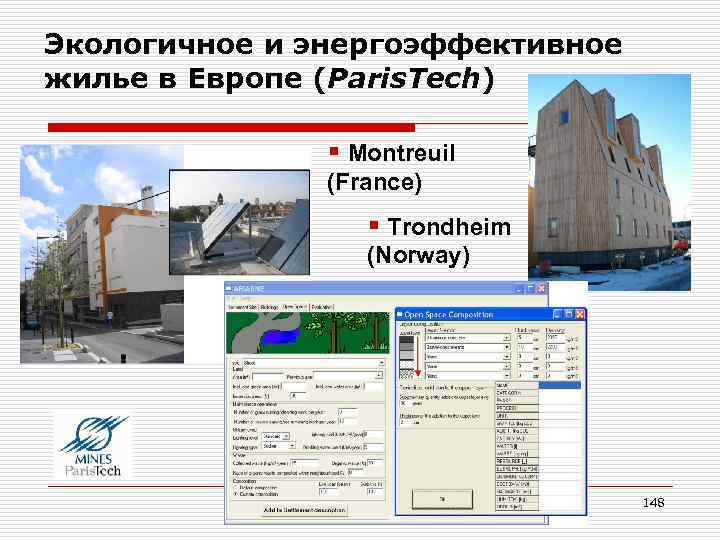

Экологичное и энергоэффективное жилье в Европе (Paris. Tech) § Montreuil (France) § Trondheim (Norway) 148

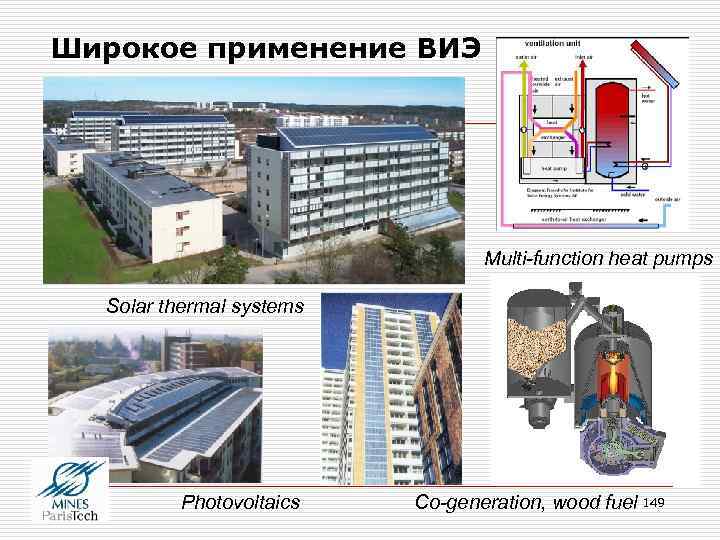

Широкое применение ВИЭ Multi-function heat pumps Solar thermal systems Photovoltaics Co-generation, wood fuel 149

В Москве также начался монтаж солнечных батарей o o o Предприятие «Экоэнерго» : всего четыре солнечные батареи на крыше 16 -этажнго дома вполне способны не только осветить все квартиры, но и лестничные площадки, а также прилегающий к дому участок. Пиковая электрическая мощность одной батареи около 170 Вт. Эти батареи не только экономичны и экологичны, но и практичны. Чтобы батарея работала, необязательно, чтобы на нее падали прямые солнечные лучи, годится и рассеянный дневной свет. Батарее не страшен дождь, который только смоет с нее пыль и грязь, она способна работать и под 30 сантиметровым слоем снега. Срок эксплуатации солнечных батарей 50 лет. На одну установку потребуется порядка 2 миллионов рублей. Окупается такая батарея через один год и девять месяцев. 150

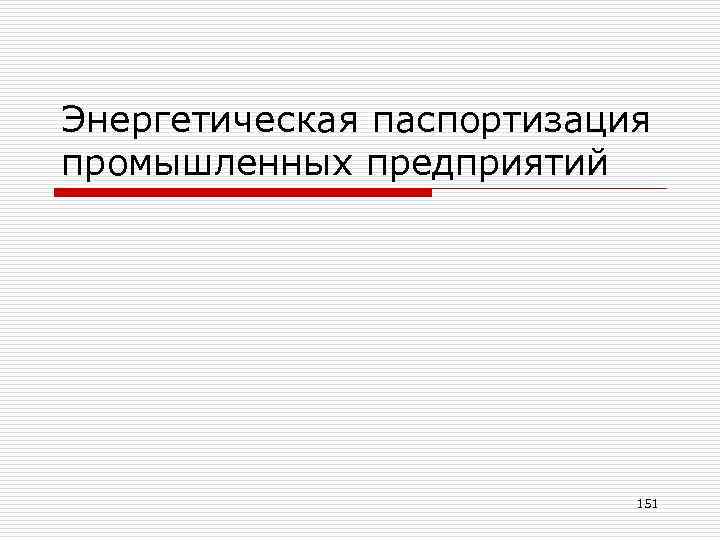

Энергетическая паспортизация промышленных предприятий 151

Порядок разработки энергетического паспорта предприятия o Требования к построению, изложению и содержанию энергетического паспорта промышленного потребителя топливно-энергетических ресурсов (ТЭР) устанавливает ГОСТ Р 5137999, введенный с 01. 09. 2000 г. 152

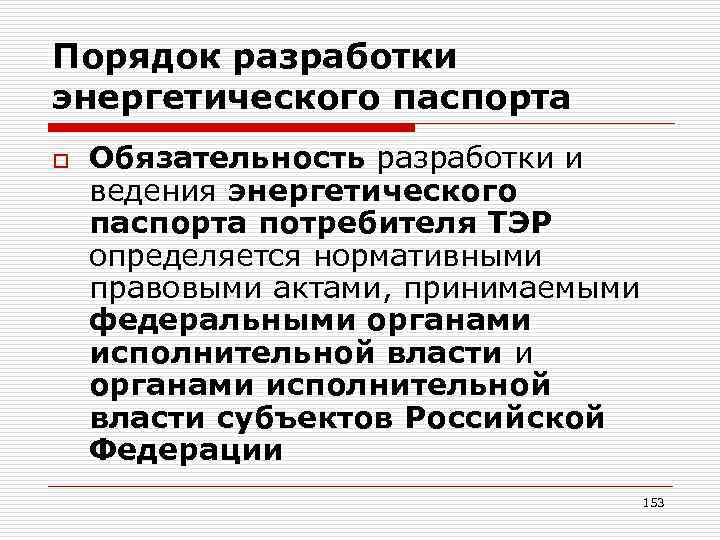

Порядок разработки энергетического паспорта o Обязательность разработки и ведения энергетического паспорта потребителя ТЭР определяется нормативными правовыми актами, принимаемыми федеральными органами исполнительной власти субъектов Российской Федерации 153

Порядок разработки энергетического паспорта o Энергетический паспорт промышленного потребителя ТЭР разрабатывают на основе энергетического обследования (энергоаудита), проводимого с целью n n оценки эффективности использования ТЭР, разработки и реализации энергосберегающих мероприятий 154

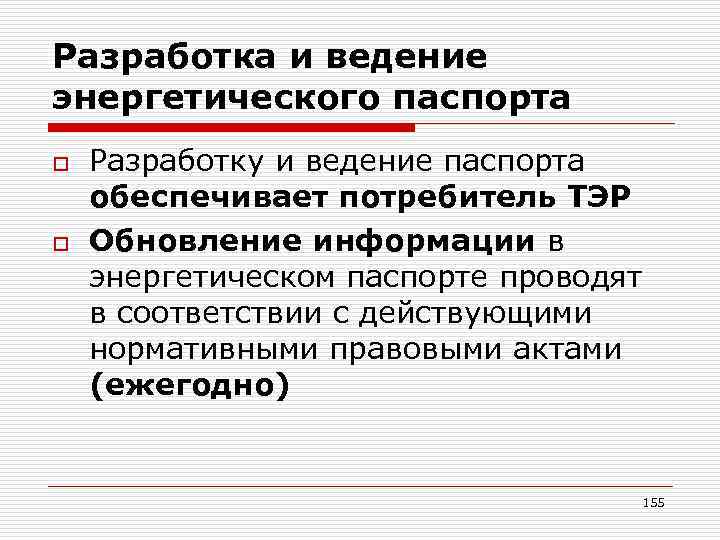

Разработка и ведение энергетического паспорта o o Разработку и ведение паспорта обеспечивает потребитель ТЭР Обновление информации в энергетическом паспорте проводят в соответствии с действующими нормативными правовыми актами (ежегодно) 155

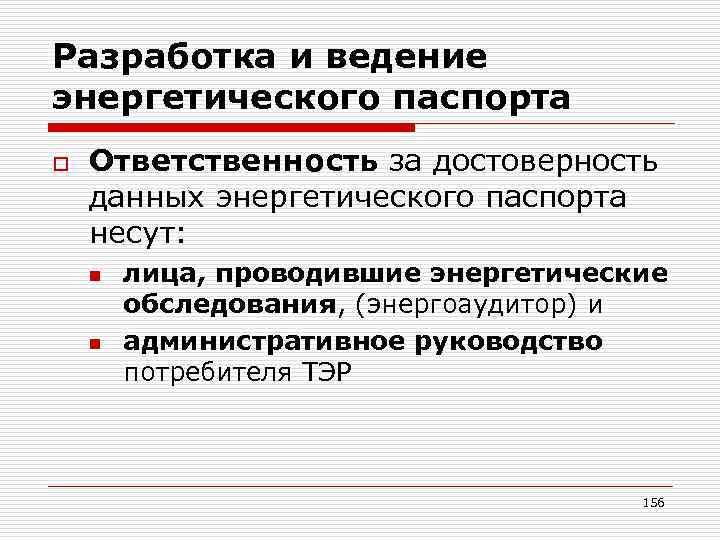

Разработка и ведение энергетического паспорта o Ответственность за достоверность данных энергетического паспорта несут: n n лица, проводившие энергетические обследования, (энергоаудитор) и административное руководство потребителя ТЭР 156

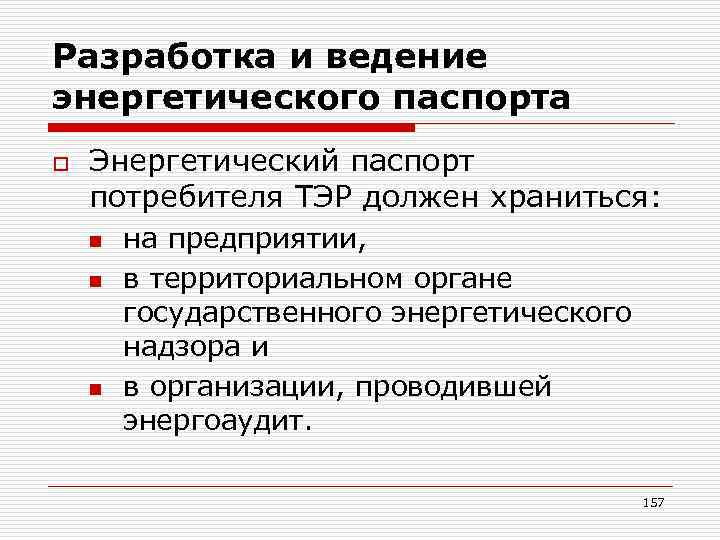

Разработка и ведение энергетического паспорта o Энергетический паспорт потребителя ТЭР должен храниться: n n n на предприятии, в территориальном органе государственного энергетического надзора и в организации, проводившей энергоаудит. 157

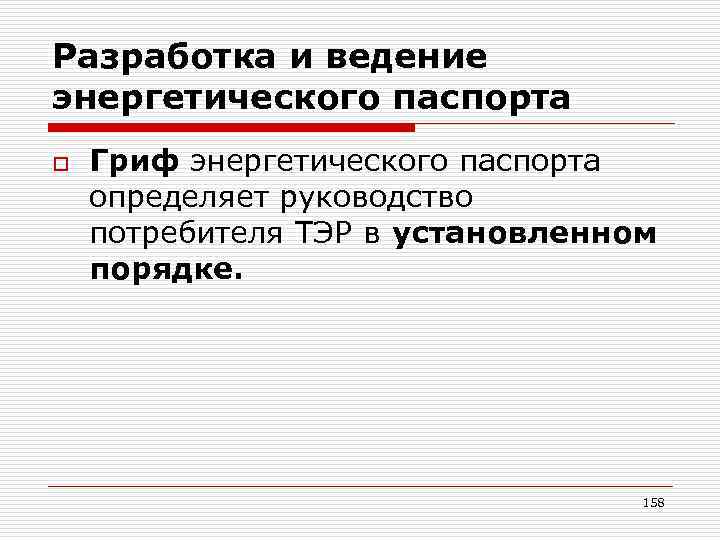

Разработка и ведение энергетического паспорта o Гриф энергетического паспорта определяет руководство потребителя ТЭР в установленном порядке. 158

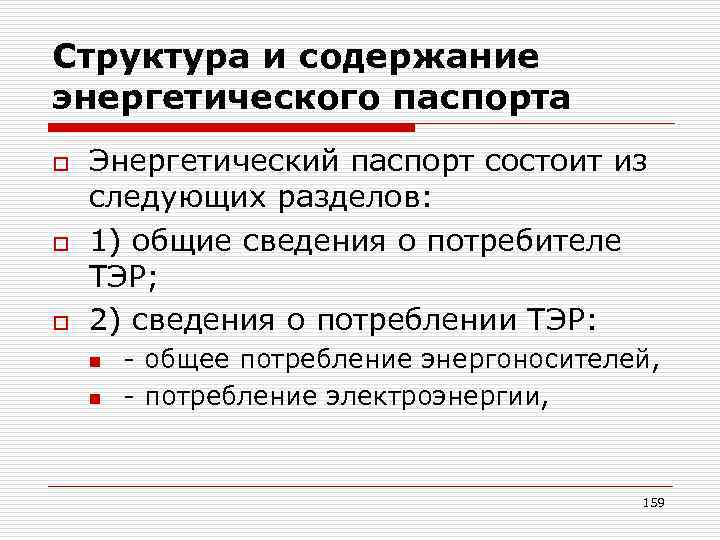

Структура и содержание энергетического паспорта o o o Энергетический паспорт состоит из следующих разделов: 1) общие сведения о потребителе ТЭР; 2) сведения о потреблении ТЭР: n n - общее потребление энергоносителей, - потребление электроэнергии, 159

Структура и содержание энергетического паспорта n n n o - потребление тепловой энергии, - потребление котельно-печного топлива, - потребление моторного топлива; 3) сведения об эффективности использования ТЭР; 160

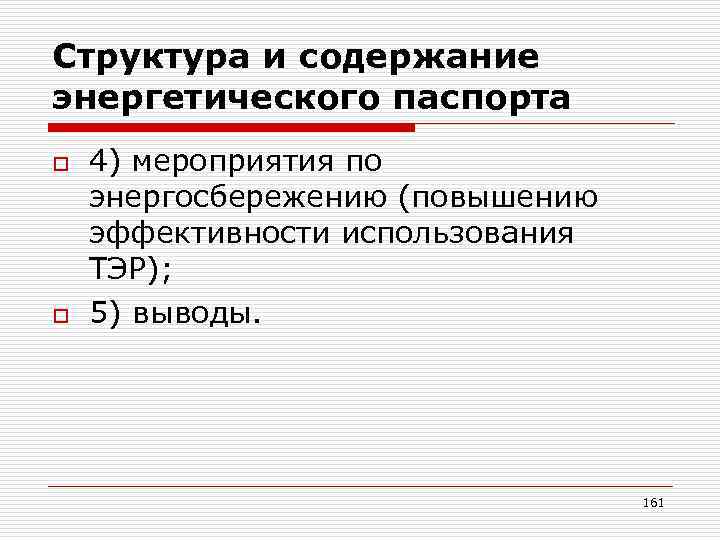

Структура и содержание энергетического паспорта o o 4) мероприятия по энергосбережению (повышению эффективности использования ТЭР); 5) выводы. 161

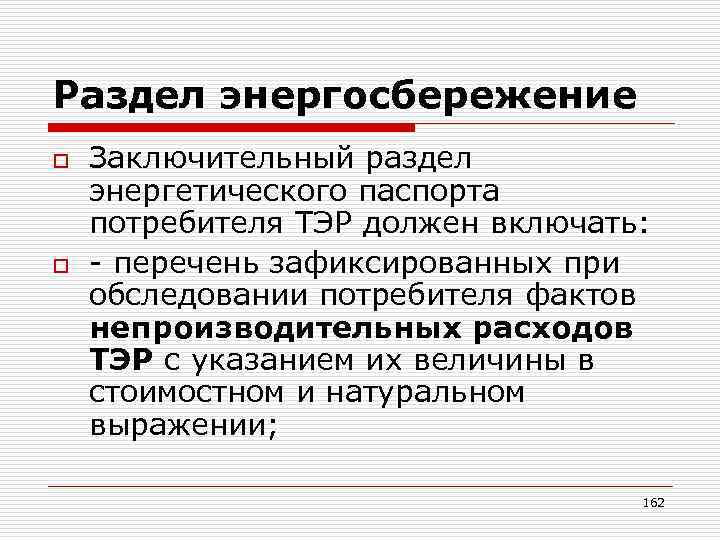

Раздел энергосбережение o o Заключительный раздел энергетического паспорта потребителя ТЭР должен включать: - перечень зафиксированных при обследовании потребителя фактов непроизводительных расходов ТЭР с указанием их величины в стоимостном и натуральном выражении; 162

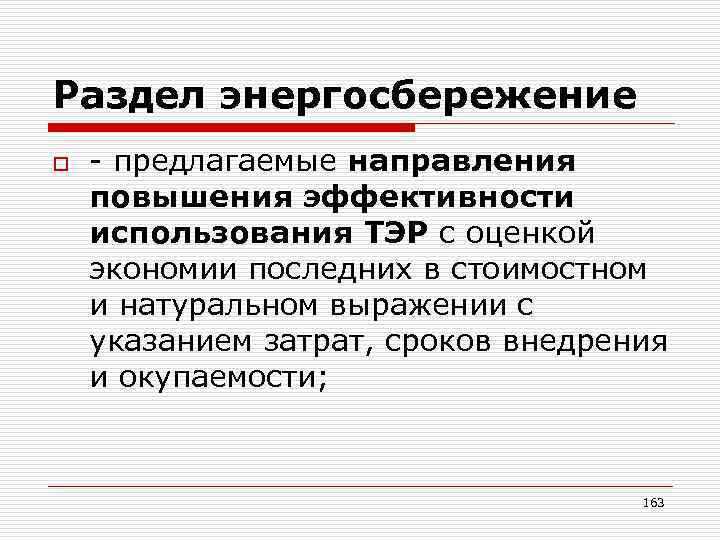

Раздел энергосбережение o - предлагаемые направления повышения эффективности использования ТЭР с оценкой экономии последних в стоимостном и натуральном выражении с указанием затрат, сроков внедрения и окупаемости; 163

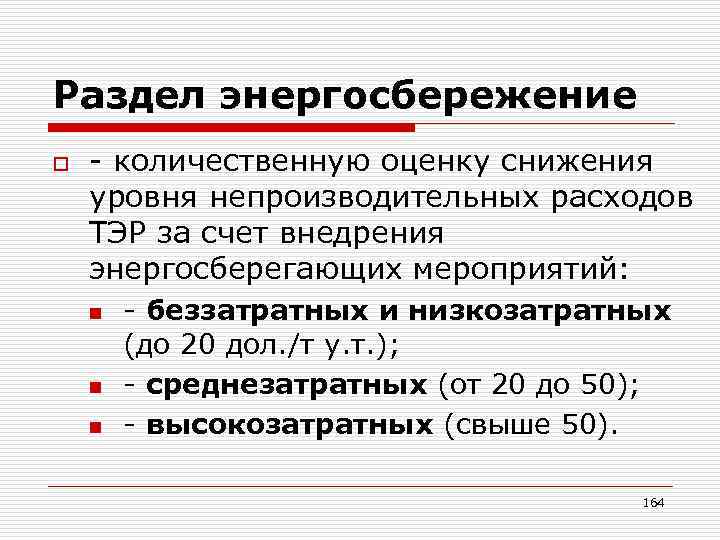

Раздел энергосбережение o - количественную оценку снижения уровня непроизводительных расходов ТЭР за счет внедрения энергосберегающих мероприятий: n n n - беззатратных и низкозатратных (до 20 дол. /т у. т. ); - среднезатратных (от 20 до 50); - высокозатратных (свыше 50). 164

Благодарю за внимание! Балдин В. Ю. Доцент кафедры «Энергосбережение» Ур. ФУ 165
