Embraer 170/175/190/195 Содержание Семейство самолетов Embraer E-Jets Технические характеристики Возможные компоновки пассажирского салона Описание багажно-грузовых отсеков Топливная система 1
Embraer 170/175/190/195 Семейство самолетов Embraer E-Jets ERJ-170 ERJ-175 ERJ-190 ERJ-195 2

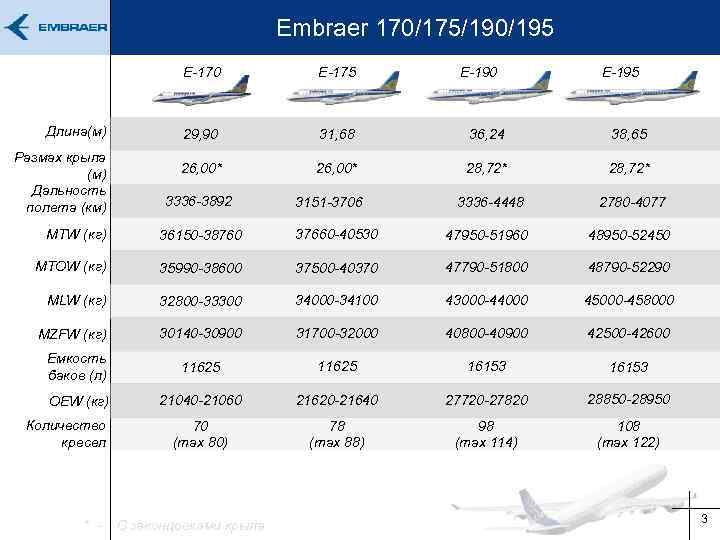

Embraer 170/175/190/195 E-170 Длина(м) Размах крыла (м) Дальность полета (км) E-175 29, 90 31, 68 36, 24 38, 65 26, 00* 28, 72* 3336 -4448 2780 -4077 3336 -3892 3151 -3706 E-190 E-195 MTW (кг) 36150 -38760 37660 -40530 47950 -51960 48950 -52450 MTOW (кг) 35990 -38600 37500 -40370 47790 -51800 48790 -52290 MLW (кг) 32800 -33300 34000 -34100 43000 -44000 45000 -458000 MZFW (кг) 30140 -30900 31700 -32000 40800 -40900 42500 -42600 Емкость баков (л) 11625 16153 OEW (кг) 21040 -21060 21620 -21640 27720 -27820 28850 -28950 70 (max 80) 78 (max 88) 98 (max 114) 108 (max 122) Количество кресел * - С законцовками крыла 3
Embraer 170 Стандартные компоновки пассажирского салона Двух классовая C 8 Y 64 шаг 32 in Двух классовая F 6 Y 64 шаг 31 in Монокласс Y 70 шаг 32 in Монокласс Y 78 шаг 31 in 4
Embraer 175 Стандартные компоновки пассажирского салона Двух классовая C 8 Y 72 шаг 38 in / 32 in Двух классовая F 9 Y 68 шаг 38 in / 31 in Монокласс Y 78 шаг 32 in Монокласс Y 86 шаг 31 in 5
Embraer 190 Стандартные компоновки пассажирского салона Двух классовая C 12 Y 88 шаг 36 in / 31 in Двух классовая F 9 Y 88 шаг 38/ 33/31 in Монокласс Y 98 шаг 32/33 in Монокласс Y 106 шаг 32/31 in 6
Embraer 195 Стандартные компоновки пассажирского салона Двух классовая C 12 Y 100 шаг 36 in / 31 in Двух классовая F 12 Y 92 шаг 42 / 33/31 in Монокласс Y 108 шаг 32 in / 33 in Монокласс Y 118 шаг 32 in / 31 in 7

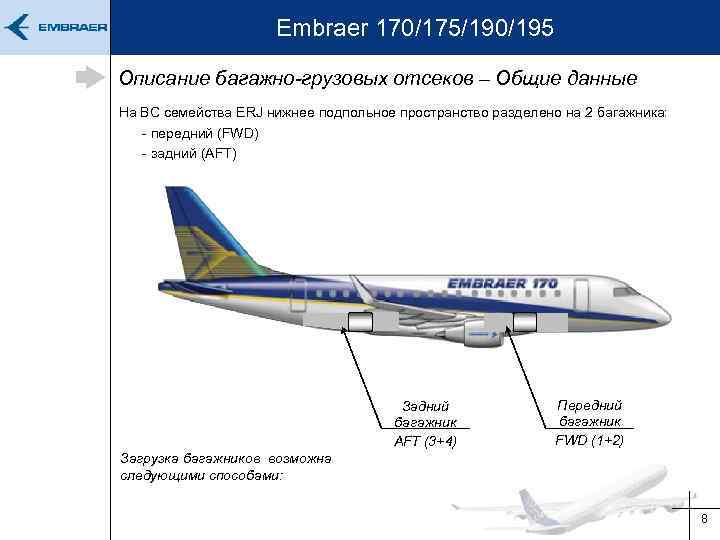

Embraer 170/175/190/195 Описание багажно-грузовых отсеков – Общие данные На ВС семейства ERJ нижнее подпольное пространство разделено на 2 багажника: - передний (FWD) - задний (AFT) Задний багажник AFT (3+4) Передний багажник FWD (1+2) Загрузка багажников возможна следующими способами: 8

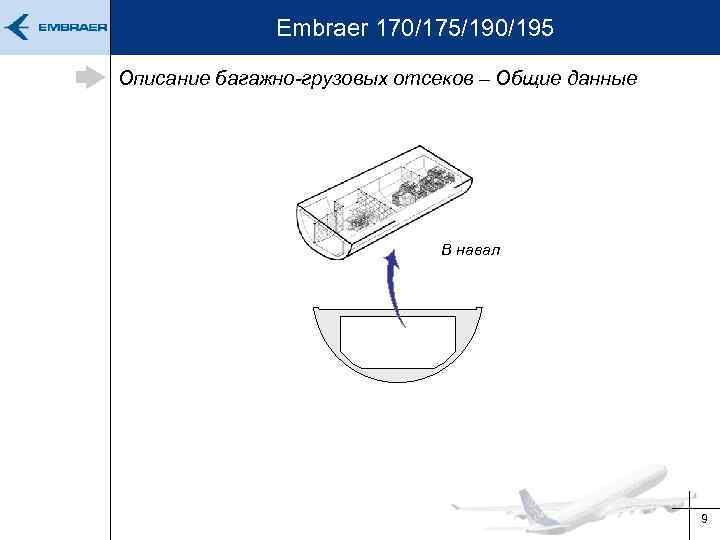

Embraer 170/175/190/195 Описание багажно-грузовых отсеков – Общие данные В навал 9
Embraer 170/175/190/195 Описание багажно-грузовых отсеков – Общие данные 10

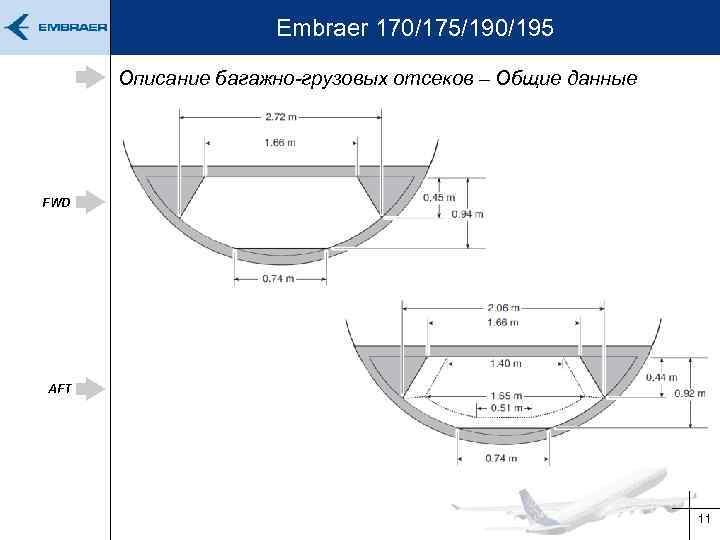

Embraer 170/175/190/195 Описание багажно-грузовых отсеков – Общие данные FWD AFT 11
Embraer 170 Описание багажно-грузовых отсеков 4, 44 м AFT №(3+4) Багажник Макс. Масса 5, 41 м FWD №(1+2) Объем FWD № 1+2 1370 кг 8, 59 м 3 AFT № 3+4 1030 кг 5, 80 м 3 Всего 2400 кг 14, 39 м 3 12
Embraer 175 Описание багажно-грузовых отсеков 5, 86 м AFT №(3+4) Багажник Макс. Масса 7, 36 м FWD №(1+2) Объем FWD № 1+2 1500 кг 9, 92 м 3 AFT № 3+4 1150 кг 7, 20 м 3 Всего 2650 кг 17, 12 м 3 13
Embraer 190 Описание багажно-грузовых отсеков 7, 16 м AFT №(3+4) Багажник Макс. Масса 7, 77 м FWD №(1+2) Объем FWD № 1+2 1850 кг 12, 41 м 3 AFT № 3+4 1650 кг 10, 22 м 3 Всего 3500 кг 22, 63 м 3 14
Embraer 195 Описание багажно-грузовых отсеков 8, 8 м Багажник 8, 64 м AFT №(3+4) FWD №(1+2) Макс. Масса Объем FWD № 1+2 1900 кг 12, 71 м 3 AFT № 3+4 1800 кг 12, 95 м 3 Всего 3700 кг 25, 66 м 3 15

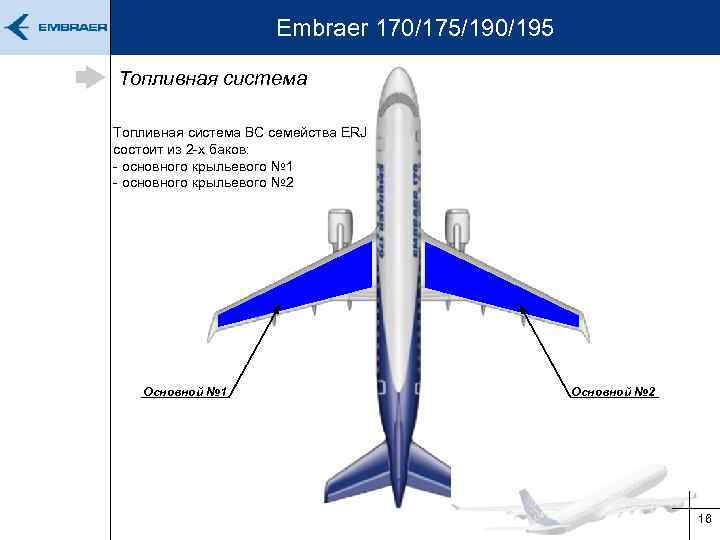

Embraer 170/175/190/195 Топливная система ВС семейства ERJ состоит из 2 -х баков: - основного крыльевого № 1 - основного крыльевого № 2 Основной № 1 Основной № 2 16

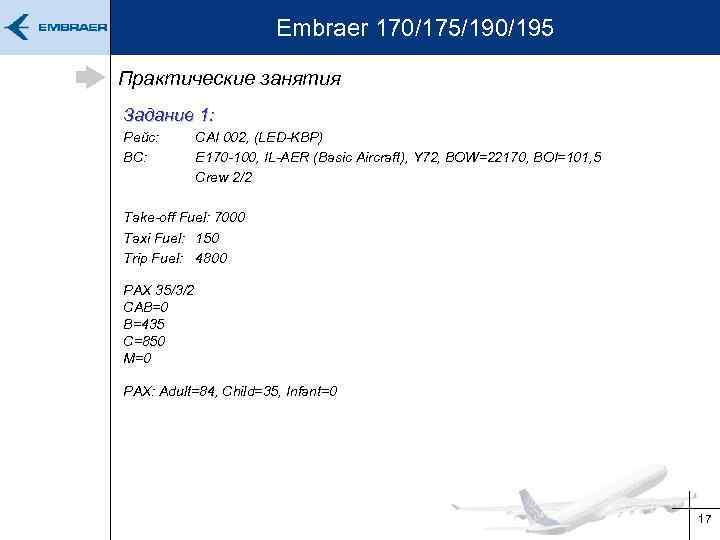

Embraer 170/175/190/195 Практические занятия Задание 1: Рейс: ВС: CAI 002, (LED-KBP) E 170 -100, IL-AER (Basic Aircraft), Y 72, BOW=22170, BOI=101, 5 Crew 2/2 Take-off Fuel: 7000 Taxi Fuel: 150 Trip Fuel: 4800 PAX 35/3/2 CAB=0 B=435 C=850 M=0 PAX: Adult=84, Child=35, Infant=0 17

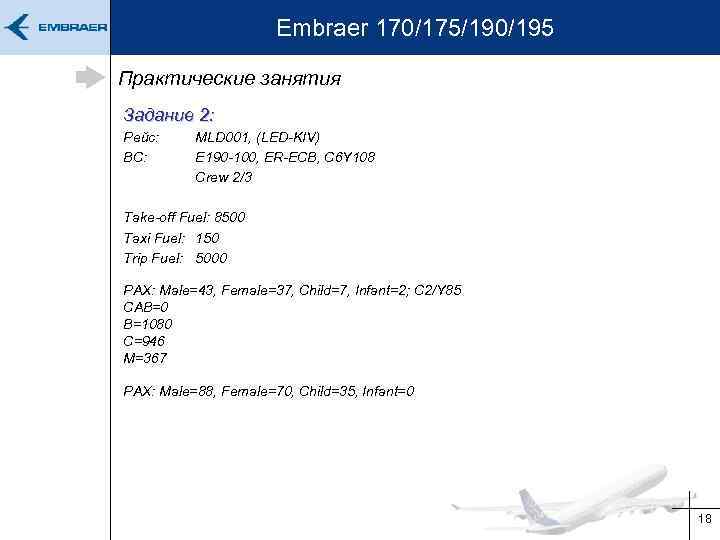

Embraer 170/175/190/195 Практические занятия Задание 2: Рейс: ВС: MLD 001, (LED-KIV) E 190 -100, ER-ECB, C 6 Y 108 Crew 2/3 Take-off Fuel: 8500 Taxi Fuel: 150 Trip Fuel: 5000 PAX: Male=43, Female=37, Child=7, Infant=2; С 2/Y 85 CAB=0 B=1080 C=946 M=367 PAX: Male=88, Female=70, Child=35, Infant=0 18
