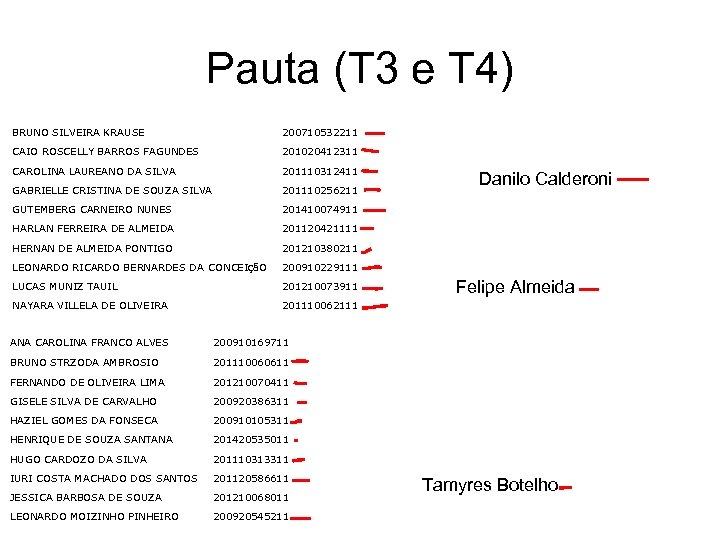

Pauta (T 3 e T 4) BRUNO SILVEIRA KRAUSE 200710532211 CAIO ROSCELLY BARROS FAGUNDES 201020412311 CAROLINA LAUREANO DA SILVA 201110312411 GABRIELLE CRISTINA DE SOUZA SILVA 201110256211 GUTEMBERG CARNEIRO NUNES 201410074911 HARLAN FERREIRA DE ALMEIDA 201120421111 HERNAN DE ALMEIDA PONTIGO 201210380211 LEONARDO RICARDO BERNARDES DA CONCEIçãO 200910229111 LUCAS MUNIZ TAUIL 201210073911 NAYARA VILLELA DE OLIVEIRA 201110062111 ANA CAROLINA FRANCO ALVES 201110060611 FERNANDO DE OLIVEIRA LIMA 201210070411 GISELE SILVA DE CARVALHO 200920386311 HAZIEL GOMES DA FONSECA 200910105311 HENRIQUE DE SOUZA SANTANA 201420535011 HUGO CARDOZO DA SILVA 201110313311 IURI COSTA MACHADO DOS SANTOS 201120586611 JESSICA BARBOSA DE SOUZA 201210068011 LEONARDO MOIZINHO PINHEIRO 200920545211 Felipe Almeida 200910169711 BRUNO STRZODA AMBROSIO Danilo Calderoni Tamyres Botelho

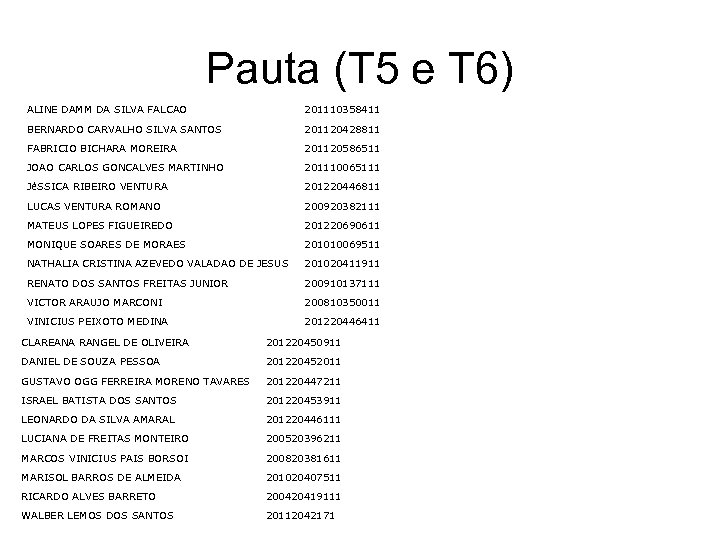

Pauta (T 5 e T 6) ALINE DAMM DA SILVA FALCAO 201110358411 BERNARDO CARVALHO SILVA SANTOS 201120428811 FABRICIO BICHARA MOREIRA 201120586511 JOAO CARLOS GONCALVES MARTINHO 201110065111 JéSSICA RIBEIRO VENTURA 201220446811 LUCAS VENTURA ROMANO 200920382111 MATEUS LOPES FIGUEIREDO 201220690611 MONIQUE SOARES DE MORAES 201010069511 NATHALIA CRISTINA AZEVEDO VALADAO DE JESUS 201020411911 RENATO DOS SANTOS FREITAS JUNIOR 200910137111 VICTOR ARAUJO MARCONI 200810350011 VINICIUS PEIXOTO MEDINA 201220446411 CLAREANA RANGEL DE OLIVEIRA 201220450911 DANIEL DE SOUZA PESSOA 201220452011 GUSTAVO OGG FERREIRA MORENO TAVARES 201220447211 ISRAEL BATISTA DOS SANTOS 201220453911 LEONARDO DA SILVA AMARAL 201220446111 LUCIANA DE FREITAS MONTEIRO 200520396211 MARCOS VINICIUS PAIS BORSOI 200820381611 MARISOL BARROS DE ALMEIDA 201020407511 RICARDO ALVES BARRETO 200420419111 WALBER LEMOS DOS SANTOS 20112042171

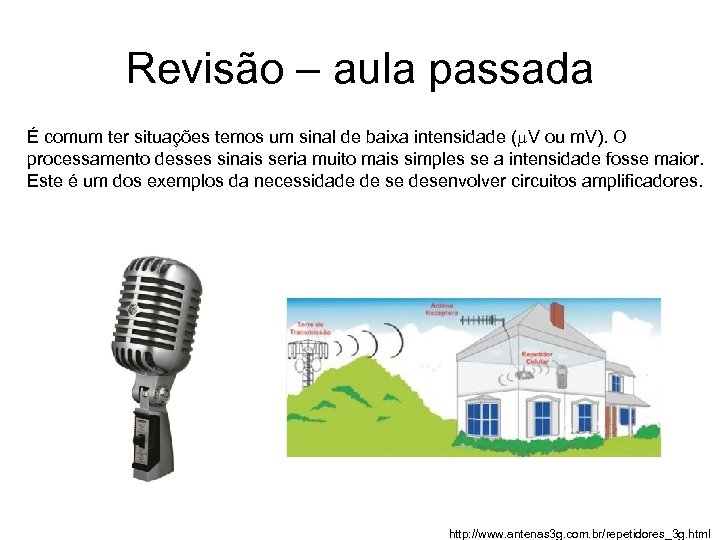

Revisão – aula passada É comum ter situações temos um sinal de baixa intensidade (m. V ou m. V). O processamento desses sinais seria muito mais simples se a intensidade fosse maior. Este é um dos exemplos da necessidade de se desenvolver circuitos amplificadores. http: //www. antenas 3 g. com. br/repetidores_3 g. html

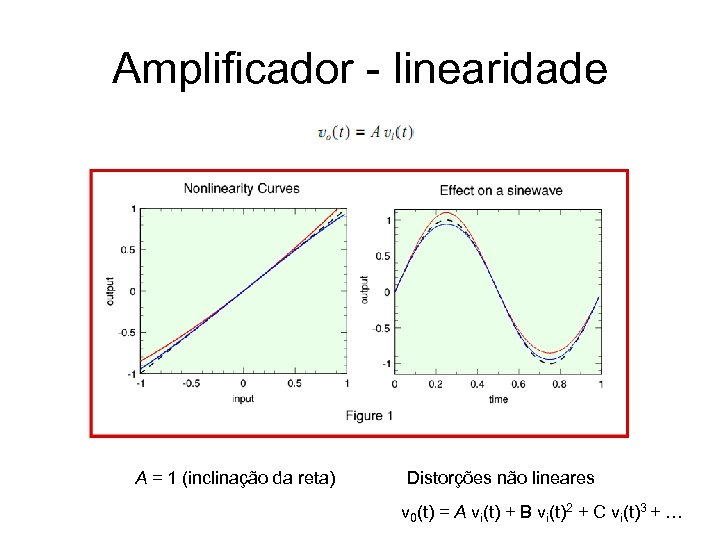

Amplificador - linearidade A = 1 (inclinação da reta) Distorções não lineares v 0(t) = A vi(t) + B vi(t)2 + C vi(t)3 + …

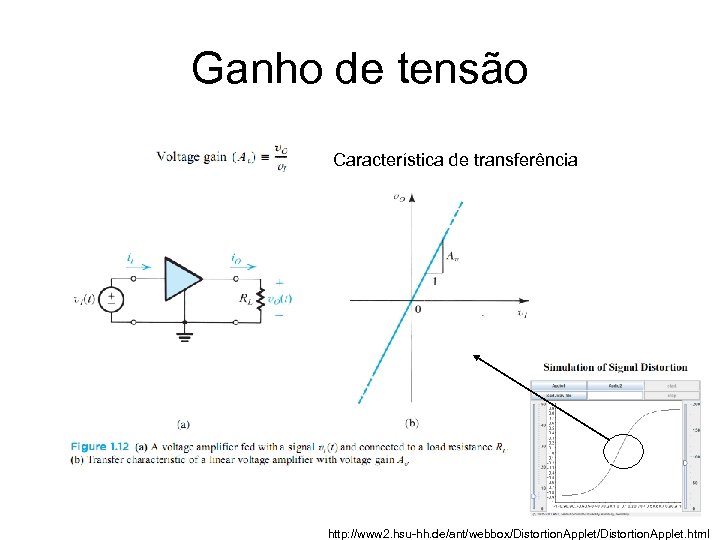

Ganho de tensão Característica de transferência http: //www 2. hsu-hh. de/ant/webbox/Distortion. Applet. html

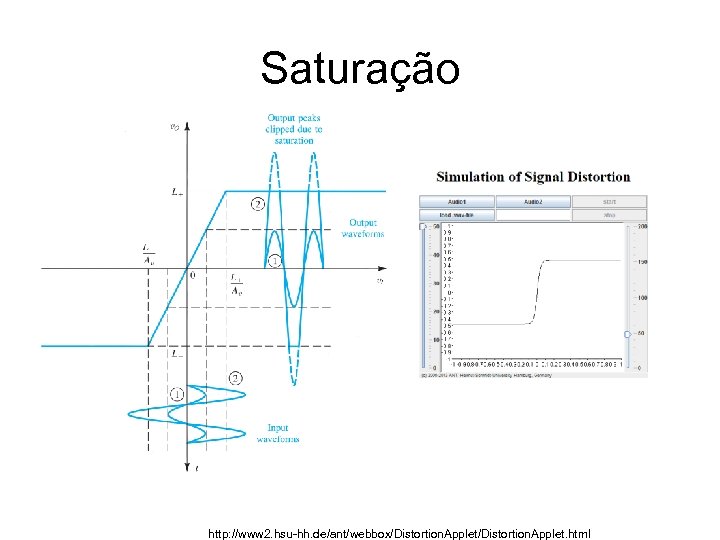

Saturação http: //www 2. hsu-hh. de/ant/webbox/Distortion. Applet. html

Convenção de símbolos Quantidade instantânea total – letra minúscula com subescrito maiúsculo Quantidade DC – letra maiúscula com subescrito maiúsculo IC Quantidade AC – letra minúscula com subescrito minúsculo i. C ic Amplitude da quantidade AC (sinoidal) – letra maiúscula com subescrito minúsculo Ic

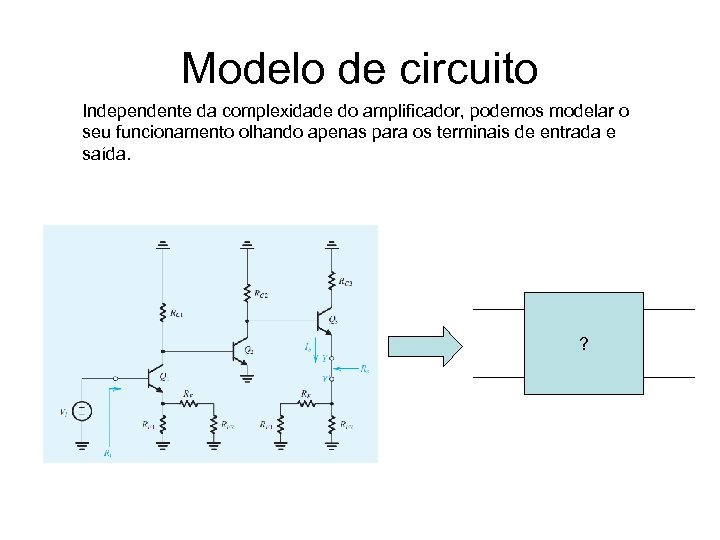

Modelo de circuito Independente da complexidade do amplificador, podemos modelar o seu funcionamento olhando apenas para os terminais de entrada e saída. ?

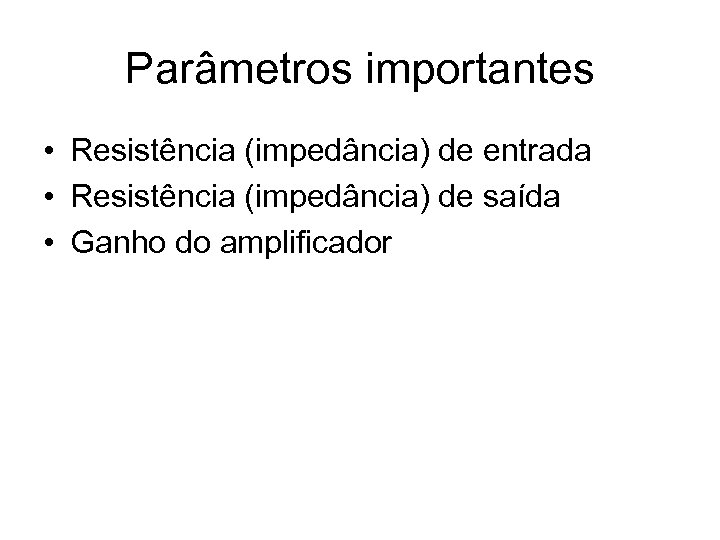

Parâmetros importantes • Resistência (impedância) de entrada • Resistência (impedância) de saída • Ganho do amplificador

Modelo de circuito Independente da complexidade do amplificador, podemos modelar o funcionamento do amplificador olhando apenas para seus terminais de entrada e saída. Ganho total de tensão

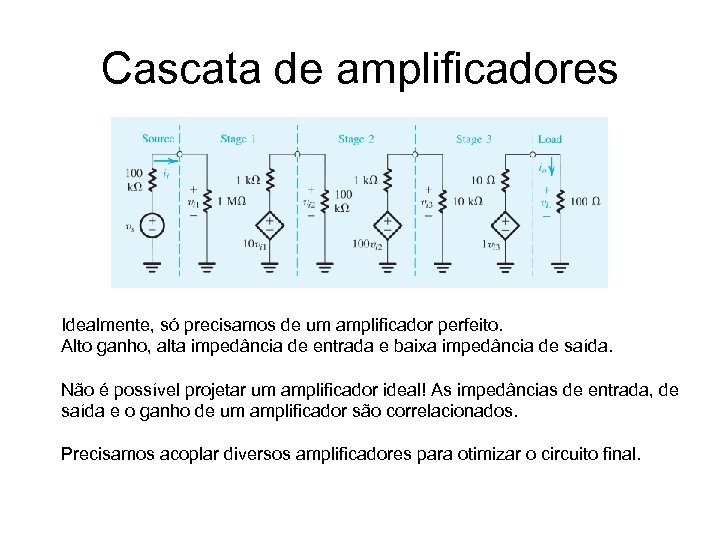

Cascata de amplificadores Idealmente, só precisamos de um amplificador perfeito. Alto ganho, alta impedância de entrada e baixa impedância de saída. Não é possível projetar um amplificador ideal! As impedâncias de entrada, de saída e o ganho de um amplificador são correlacionados. Precisamos acoplar diversos amplificadores para otimizar o circuito final.

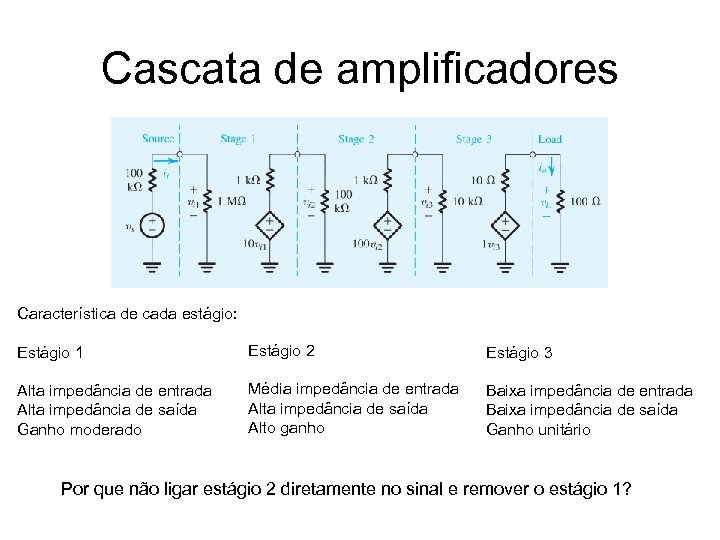

Cascata de amplificadores Característica de cada estágio: Estágio 1 Estágio 2 Estágio 3 Alta impedância de entrada Alta impedância de saída Ganho moderado Média impedância de entrada Alta impedância de saída Alto ganho Baixa impedância de entrada Baixa impedância de saída Ganho unitário Por que não ligar estágio 2 diretamente no sinal e remover o estágio 1?

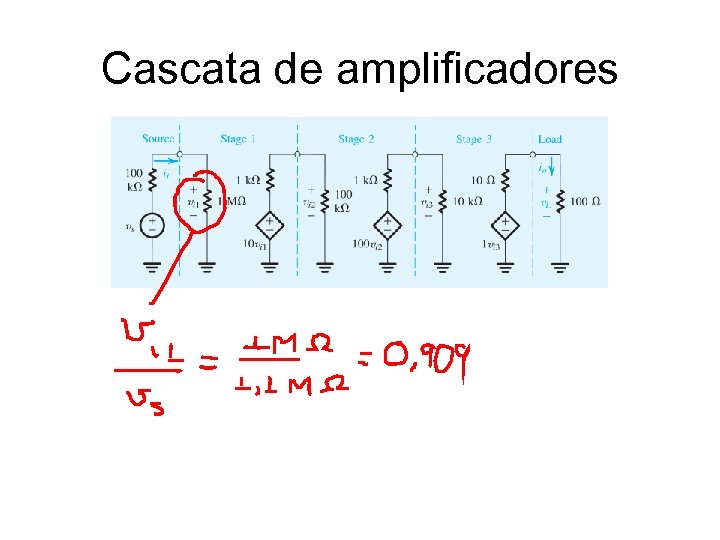

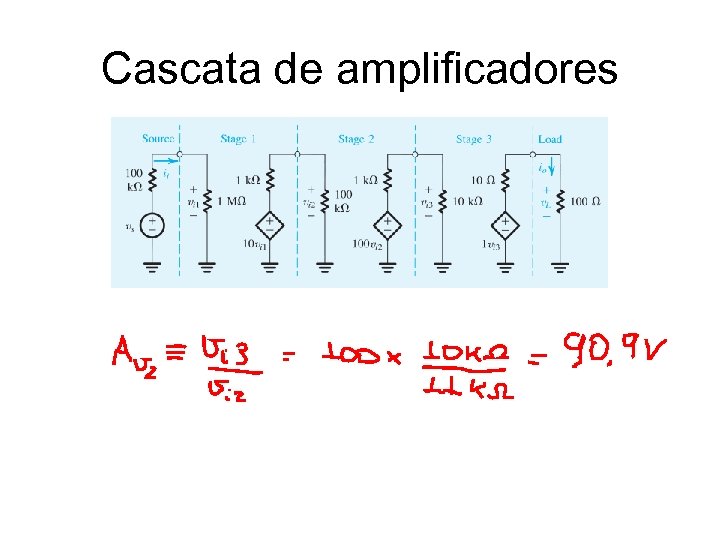

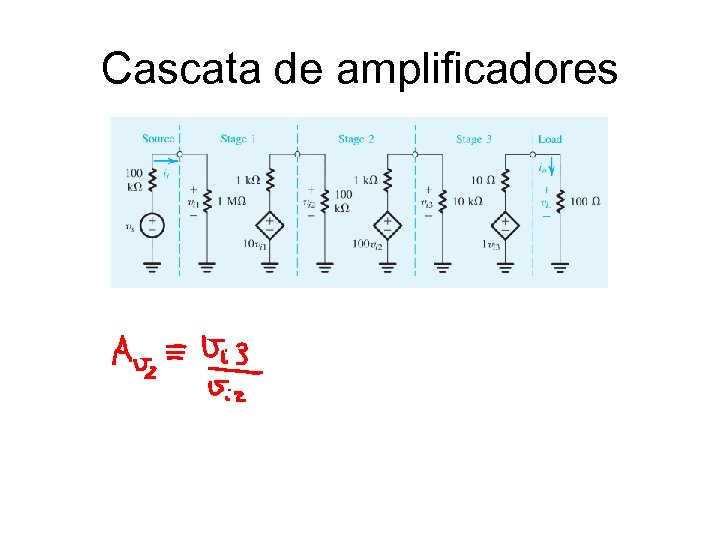

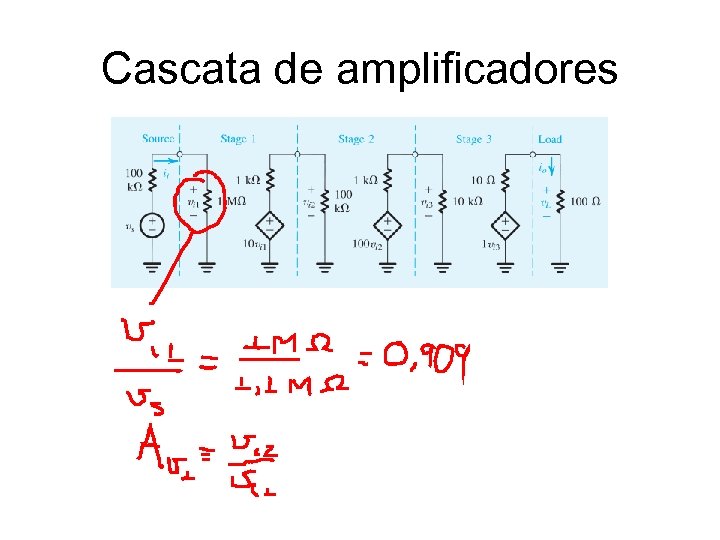

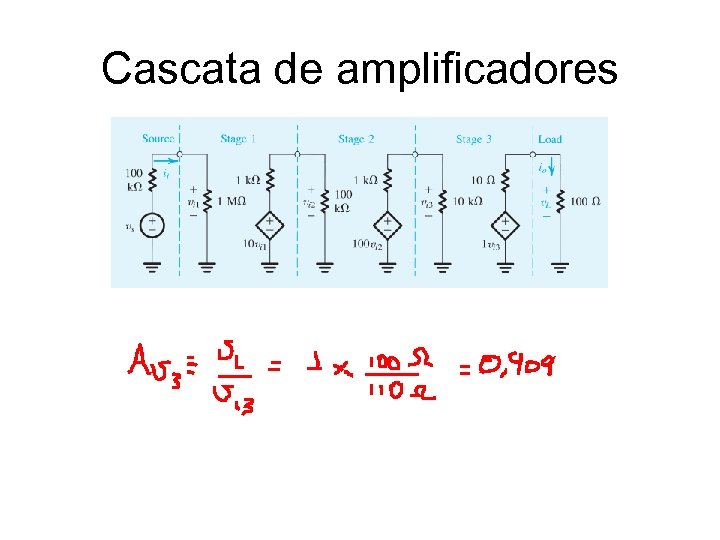

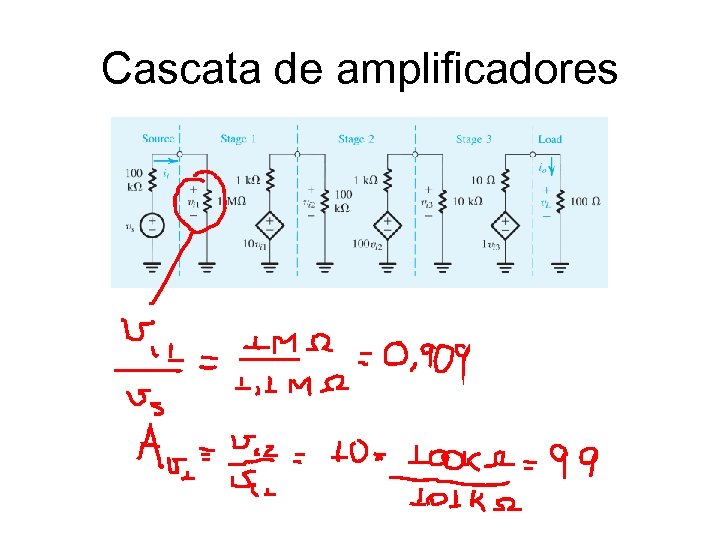

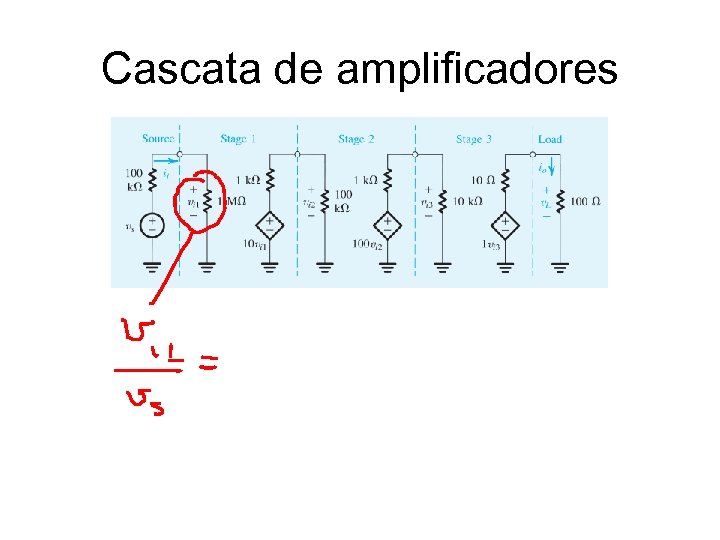

Cascata de amplificadores

Cascata de amplificadores

Cascata de amplificadores

Cascata de amplificadores

Cascata de amplificadores

Cascata de amplificadores

Cascata de amplificadores

Cascata de amplificadores

Cascata de amplificadores

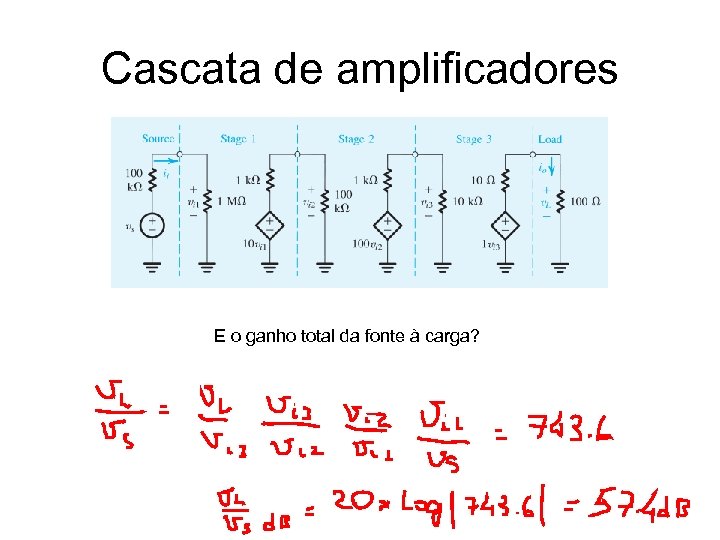

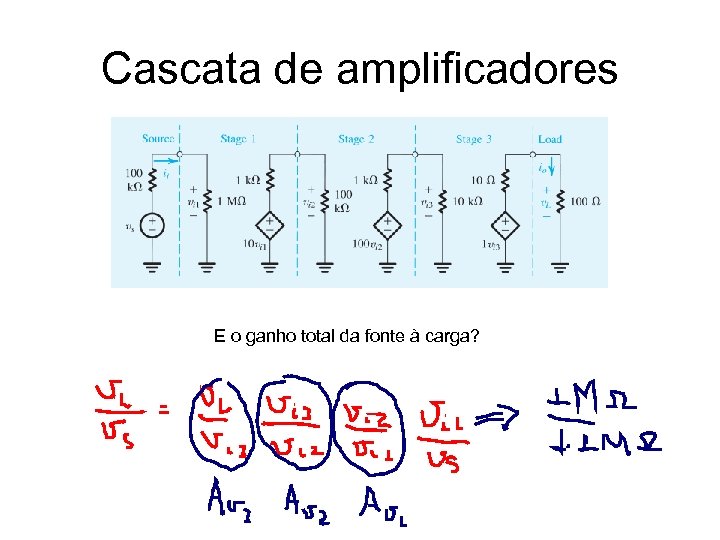

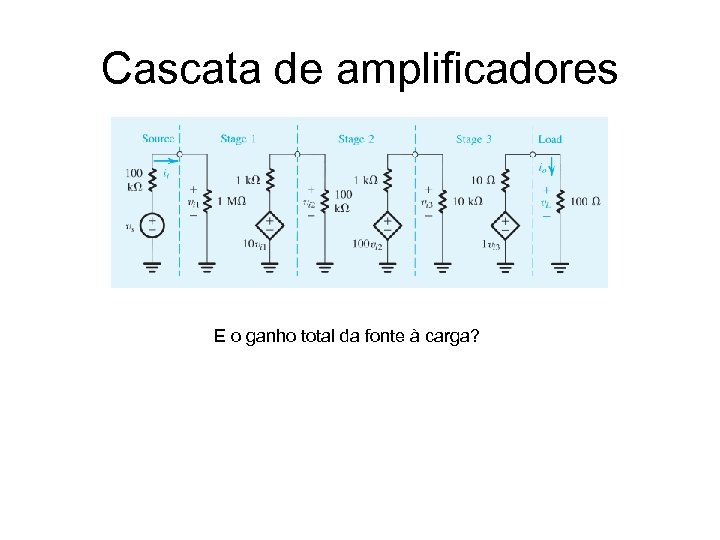

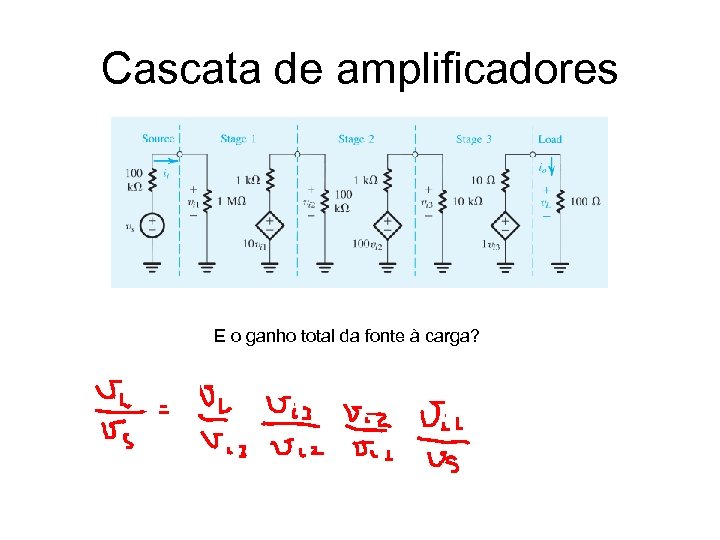

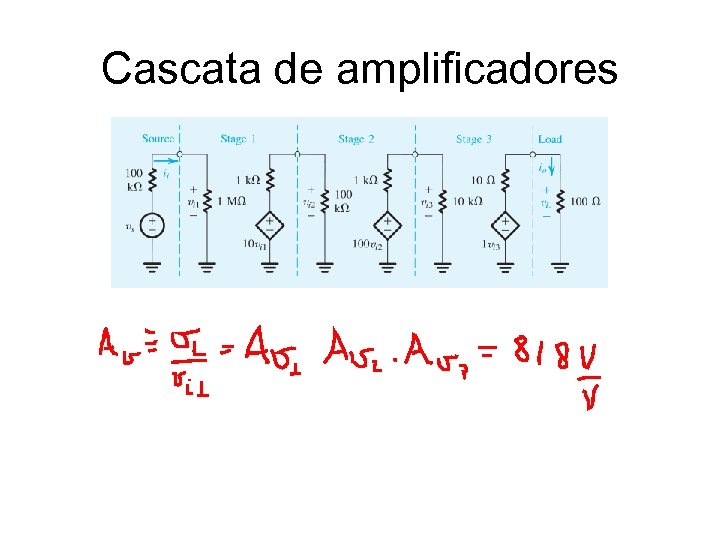

Cascata de amplificadores E o ganho total da fonte à carga?

Cascata de amplificadores E o ganho total da fonte à carga?

Cascata de amplificadores E o ganho total da fonte à carga?

Cascata de amplificadores E o ganho total da fonte à carga?

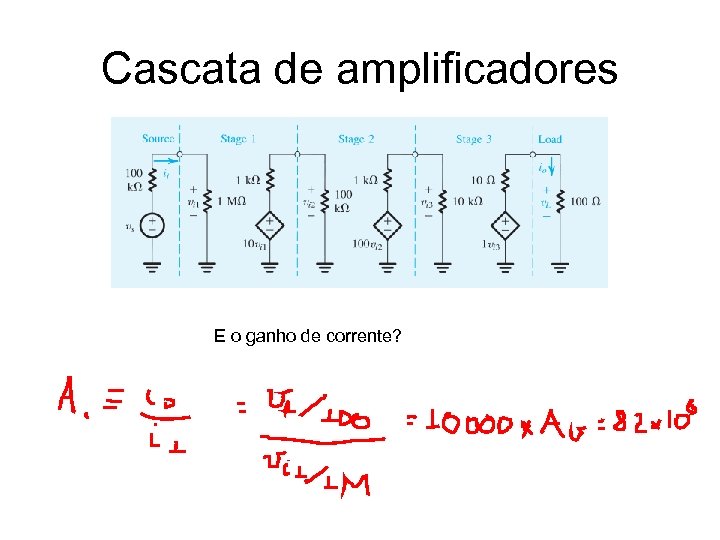

Cascata de amplificadores E o ganho de corrente?

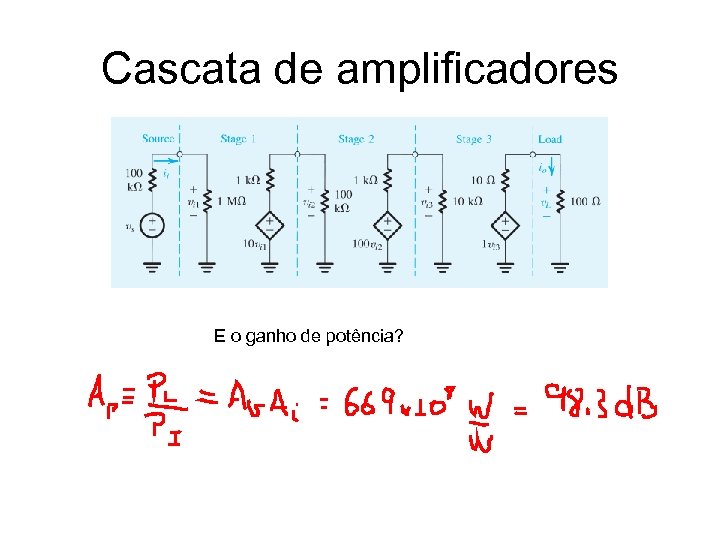

Cascata de amplificadores E o ganho de potência?

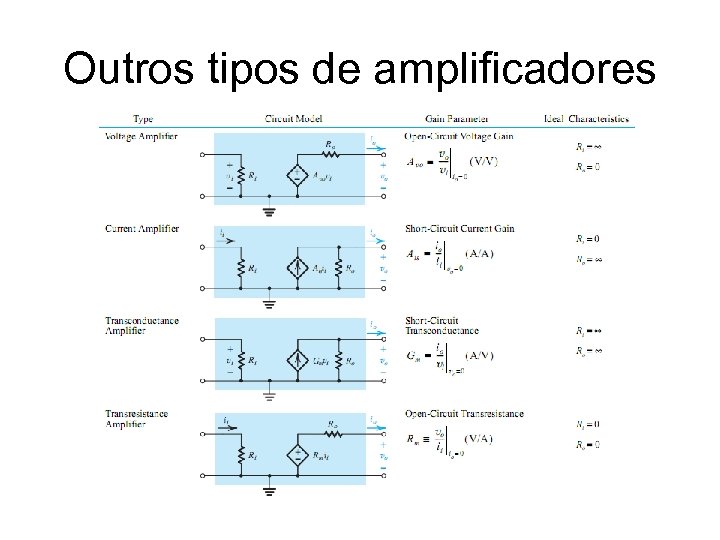

Outros tipos de amplificadores

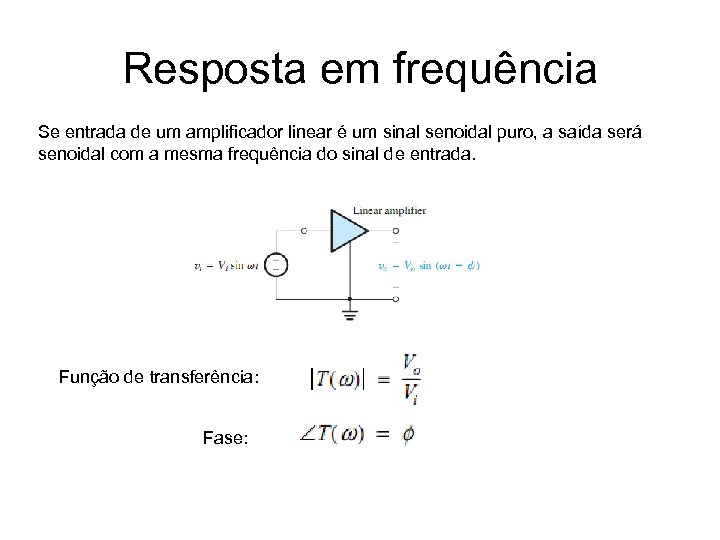

Resposta em frequência Se entrada de um amplificador linear é um sinal senoidal puro, a saída será senoidal com a mesma frequência do sinal de entrada. Função de transferência: Fase:

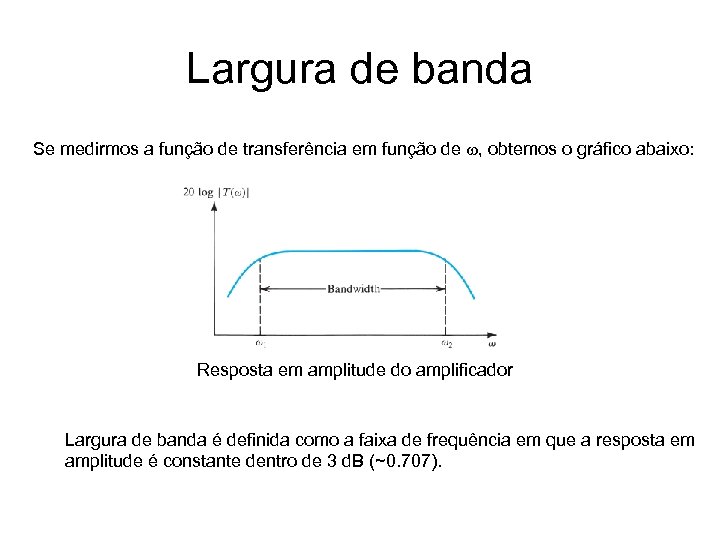

Largura de banda Se medirmos a função de transferência em função de w, obtemos o gráfico abaixo: Resposta em amplitude do amplificador Largura de banda é definida como a faixa de frequência em que a resposta em amplitude é constante dentro de 3 d. B (~0. 707).

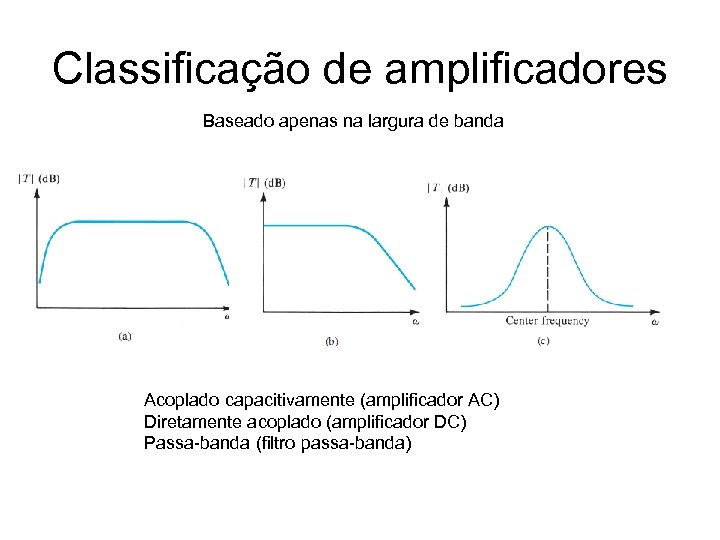

Classificação de amplificadores Baseado apenas na largura de banda Acoplado capacitivamente (amplificador AC) Diretamente acoplado (amplificador DC) Passa-banda (filtro passa-banda)

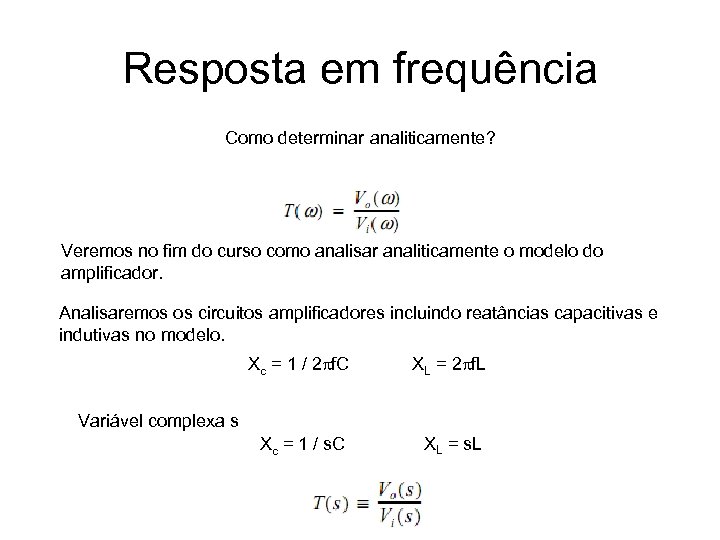

Resposta em frequência Como determinar analiticamente? Veremos no fim do curso como analisar analiticamente o modelo do amplificador. Analisaremos os circuitos amplificadores incluindo reatâncias capacitivas e indutivas no modelo. Xc = 1 / 2 pf. C XL = 2 pf. L Xc = 1 / s. C XL = s. L Variável complexa s

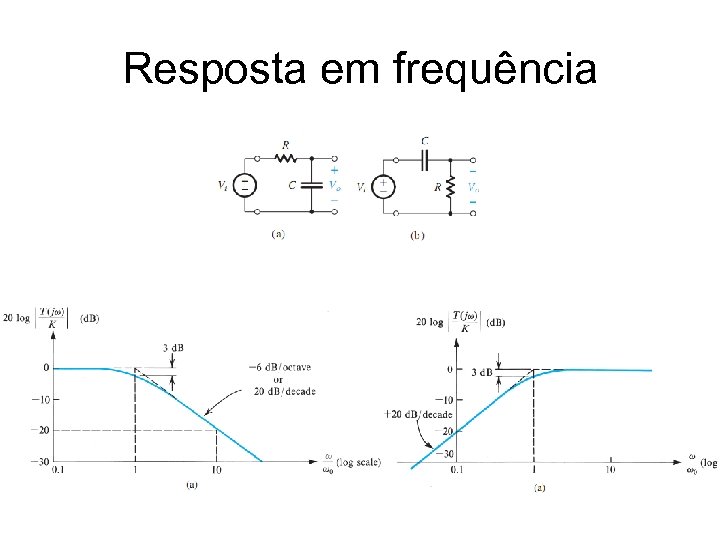

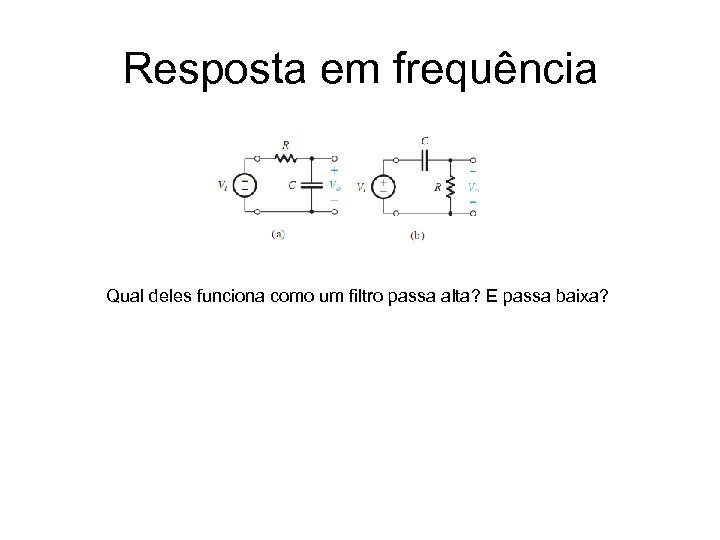

Resposta em frequência Qual deles funciona como um filtro passa alta? E passa baixa?

Resposta em frequência

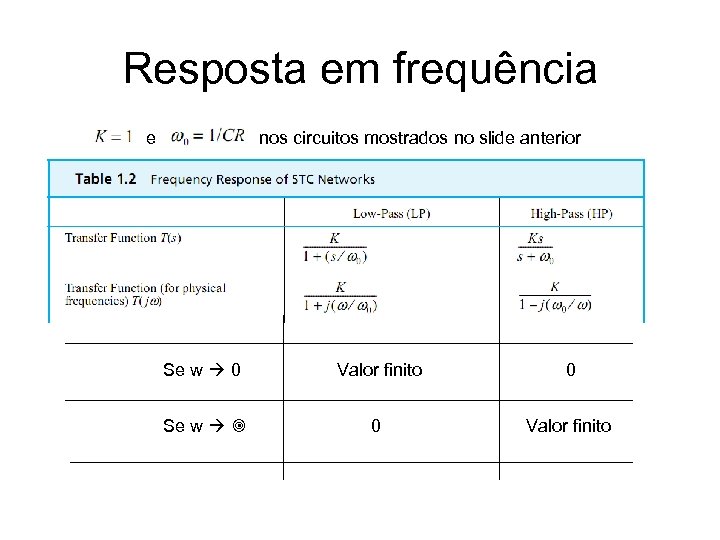

Resposta em frequência nos circuitos mostrados no slide anterior e Se w 0 Valor finito 0 Se w 0 Valor finito
