Eletrônica II Germano Maioli Penello gpenello@gmail. com http: //www. lee. eng. uerj. br/~germano/Eletronica II _ 2015 -1. html Aula 16 1 1

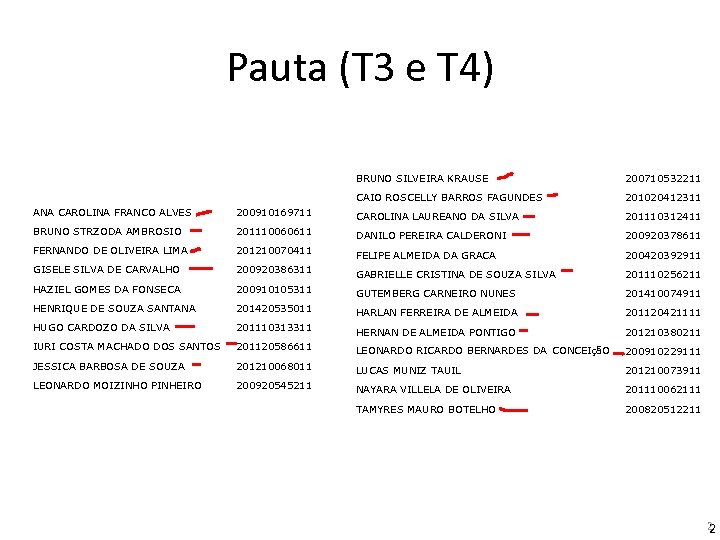

Pauta (T 3 e T 4) BRUNO SILVEIRA KRAUSE 200710532211 CAIO ROSCELLY BARROS FAGUNDES 201020412311 ANA CAROLINA FRANCO ALVES 200910169711 CAROLINA LAUREANO DA SILVA 201110312411 BRUNO STRZODA AMBROSIO 201110060611 DANILO PEREIRA CALDERONI 200920378611 FERNANDO DE OLIVEIRA LIMA 201210070411 FELIPE ALMEIDA DA GRACA 200420392911 GISELE SILVA DE CARVALHO 200920386311 GABRIELLE CRISTINA DE SOUZA SILVA 201110256211 HAZIEL GOMES DA FONSECA 200910105311 GUTEMBERG CARNEIRO NUNES 201410074911 HENRIQUE DE SOUZA SANTANA 201420535011 HARLAN FERREIRA DE ALMEIDA 201120421111 HUGO CARDOZO DA SILVA 201110313311 HERNAN DE ALMEIDA PONTIGO 201210380211 IURI COSTA MACHADO DOS SANTOS 201120586611 LEONARDO RICARDO BERNARDES DA CONCEIçãO 200910229111 JESSICA BARBOSA DE SOUZA 201210068011 LUCAS MUNIZ TAUIL 201210073911 LEONARDO MOIZINHO PINHEIRO 200920545211 NAYARA VILLELA DE OLIVEIRA 201110062111 TAMYRES MAURO BOTELHO 200820512211 2 2

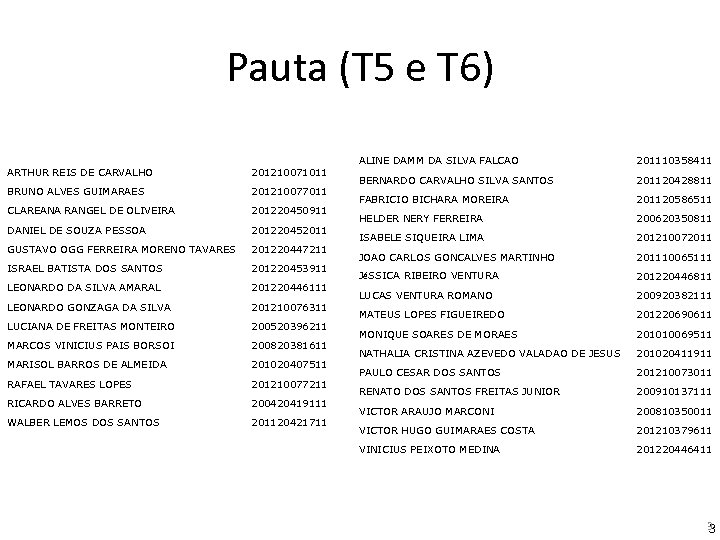

Pauta (T 5 e T 6) ARTHUR REIS DE CARVALHO 201210071011 BRUNO ALVES GUIMARAES 201210077011 CLAREANA RANGEL DE OLIVEIRA 201220450911 DANIEL DE SOUZA PESSOA 201220452011 GUSTAVO OGG FERREIRA MORENO TAVARES 201220447211 ISRAEL BATISTA DOS SANTOS 201220453911 LEONARDO DA SILVA AMARAL 201220446111 LEONARDO GONZAGA DA SILVA 201210076311 LUCIANA DE FREITAS MONTEIRO 200520396211 MARCOS VINICIUS PAIS BORSOI 200820381611 MARISOL BARROS DE ALMEIDA 201020407511 RAFAEL TAVARES LOPES 201210077211 RICARDO ALVES BARRETO 200420419111 WALBER LEMOS DOS SANTOS 201120421711 ALINE DAMM DA SILVA FALCAO 201110358411 BERNARDO CARVALHO SILVA SANTOS 201120428811 FABRICIO BICHARA MOREIRA 201120586511 HELDER NERY FERREIRA 200620350811 ISABELE SIQUEIRA LIMA 201210072011 JOAO CARLOS GONCALVES MARTINHO 201110065111 JéSSICA RIBEIRO VENTURA 201220446811 LUCAS VENTURA ROMANO 200920382111 MATEUS LOPES FIGUEIREDO 201220690611 MONIQUE SOARES DE MORAES 201010069511 NATHALIA CRISTINA AZEVEDO VALADAO DE JESUS 201020411911 PAULO CESAR DOS SANTOS 201210073011 RENATO DOS SANTOS FREITAS JUNIOR 200910137111 VICTOR ARAUJO MARCONI 200810350011 VICTOR HUGO GUIMARAES COSTA 201210379611 VINICIUS PEIXOTO MEDINA 201220446411 3 3

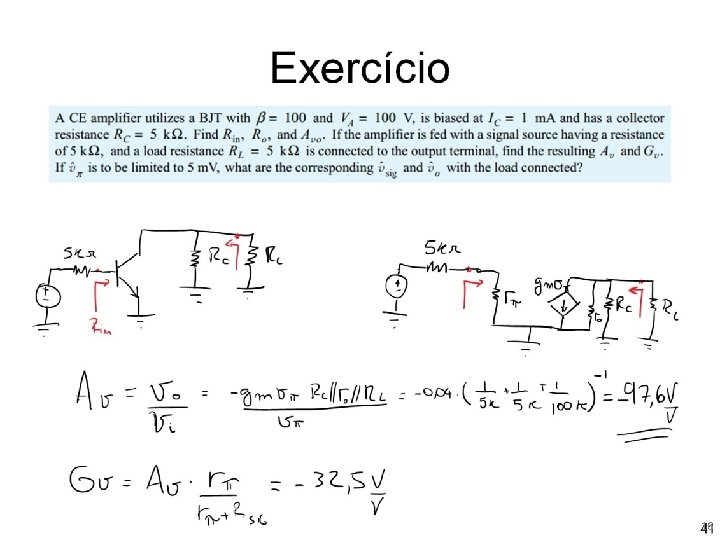

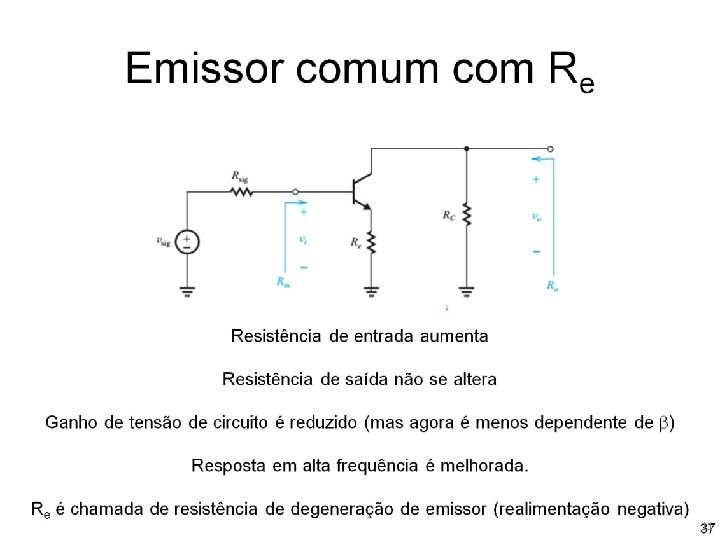

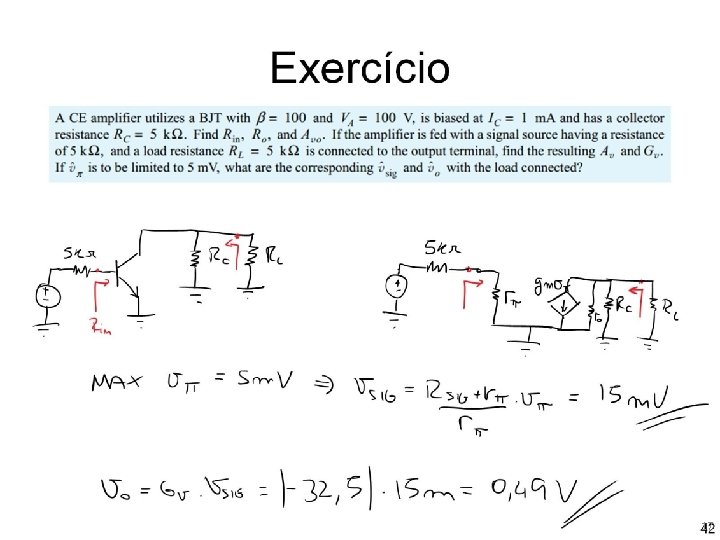

4

5

6

7

8

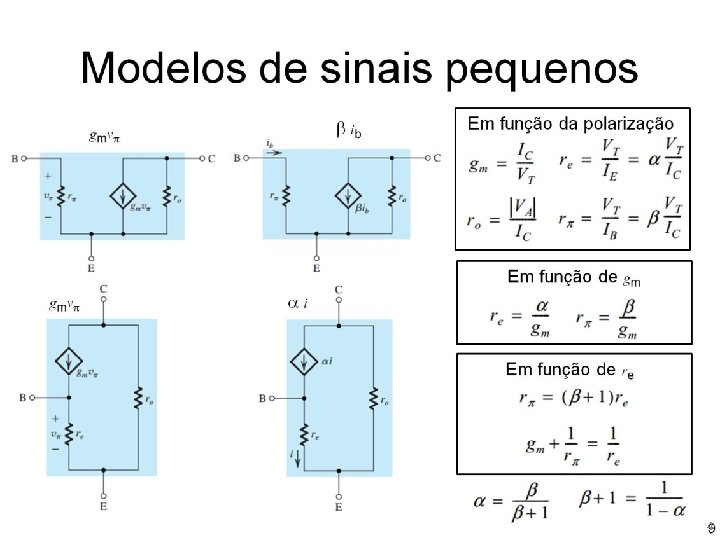

9

10

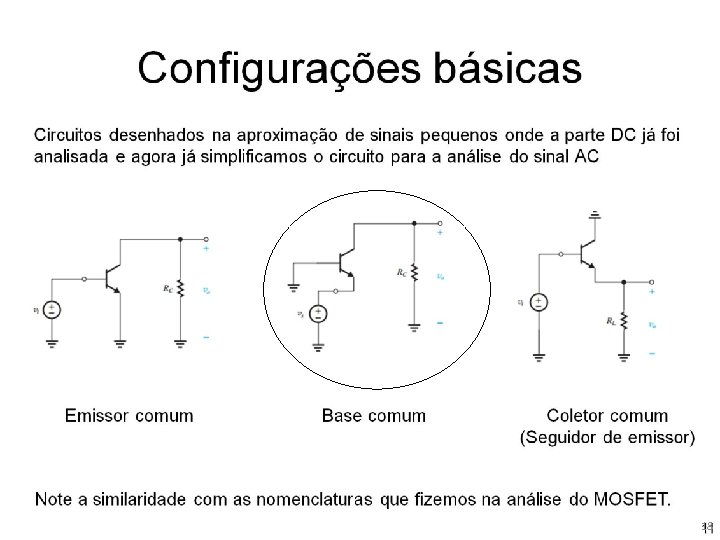

11

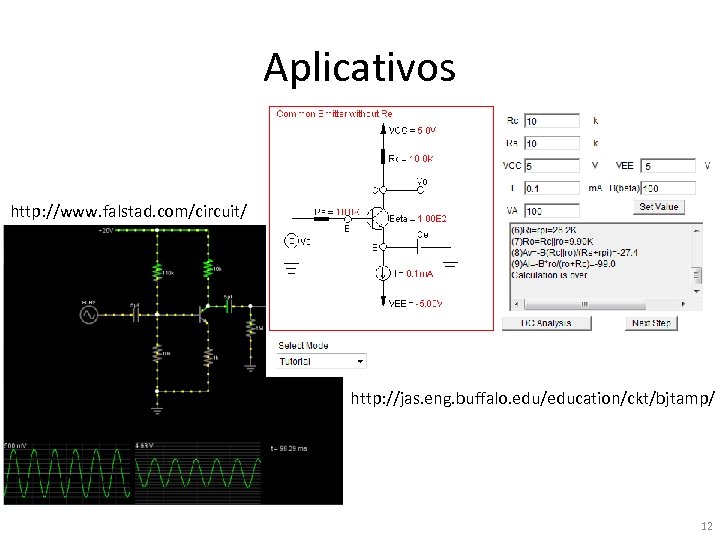

Aplicativos http: //www. falstad. com/circuit/ http: //jas. eng. buffalo. edu/education/ckt/bjtamp/ 12

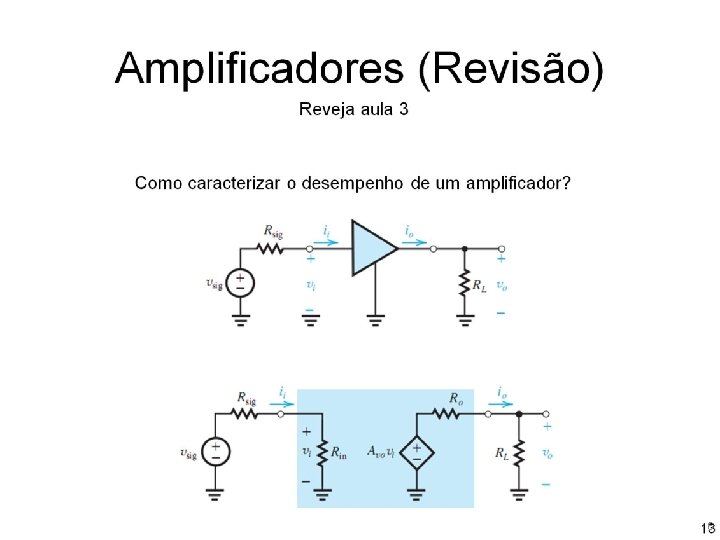

13

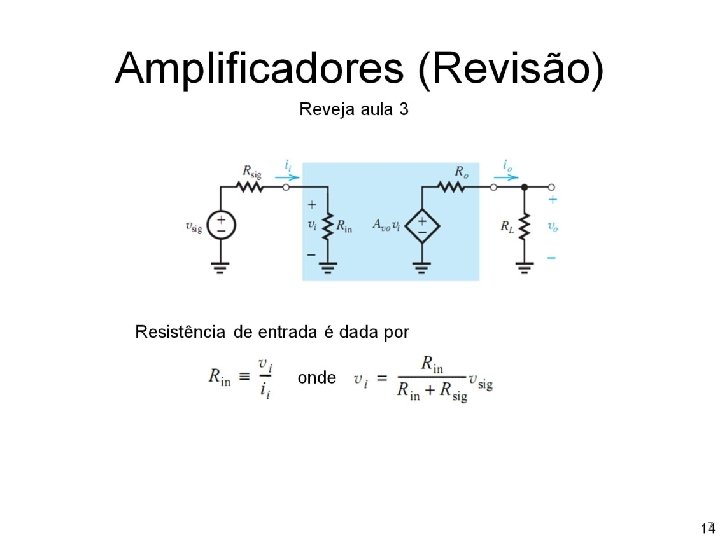

14

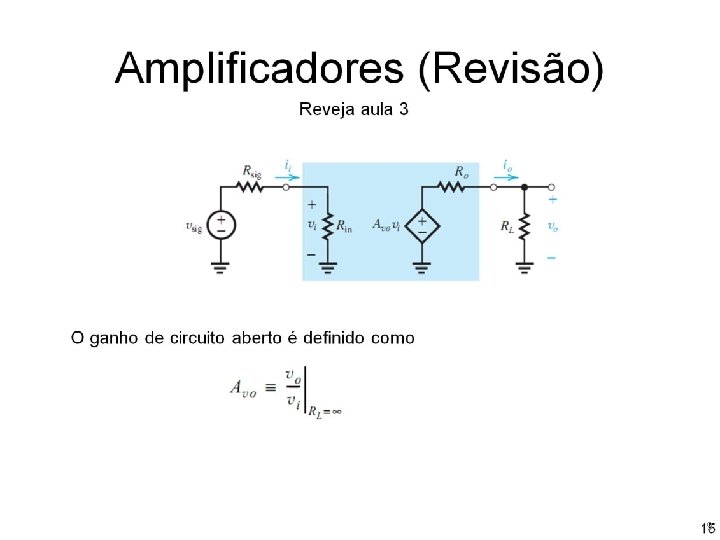

15

16

17

18

Base comum Calcular a características desta configuração. Utilizado para amplificar sinais de altas-frequências em cabos coaxiais. 19

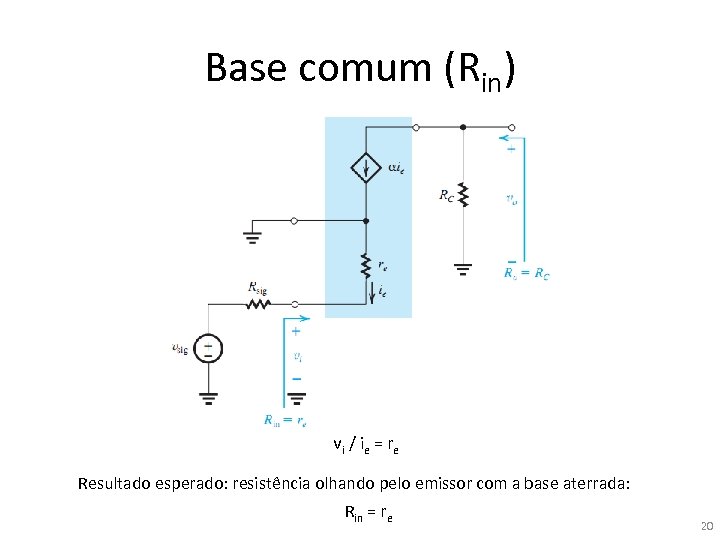

Base comum (Rin) vi / ie = re Resultado esperado: resistência olhando pelo emissor com a base aterrada: Rin = re 20

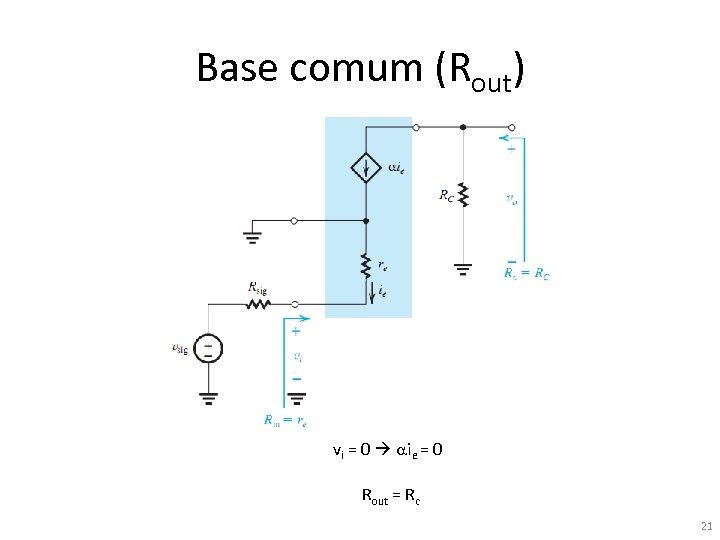

Base comum (Rout) vi = 0 aie = 0 Rout = Rc 21

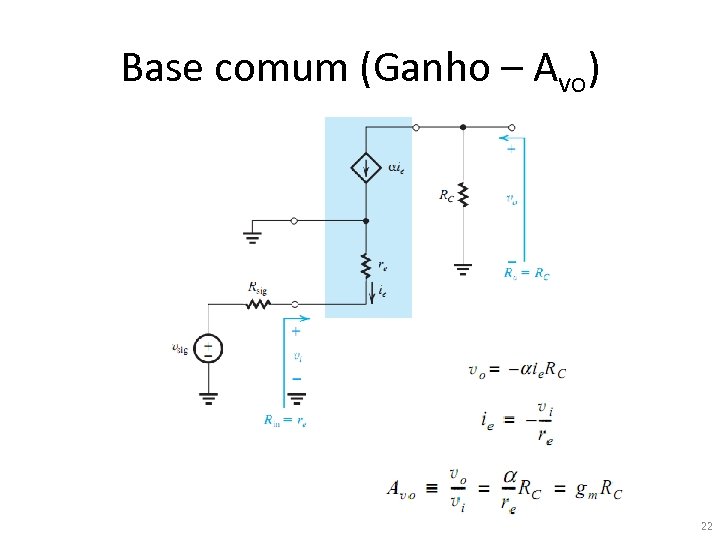

Base comum (Ganho – Avo) 22

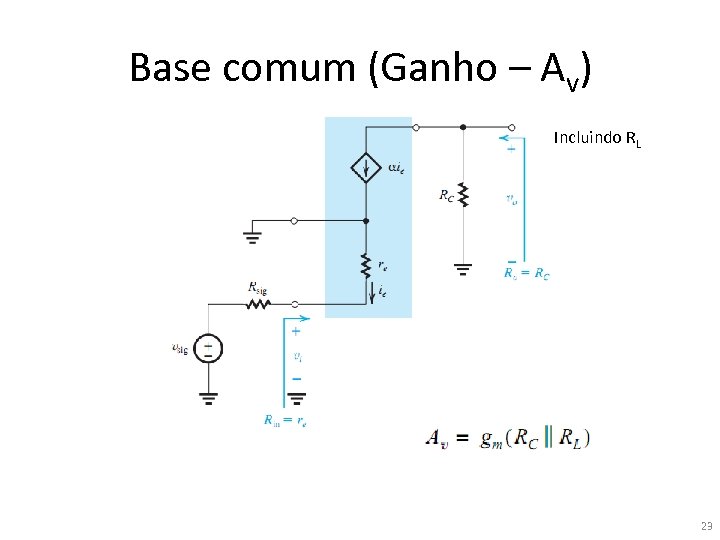

Base comum (Ganho – Av) Incluindo RL 23

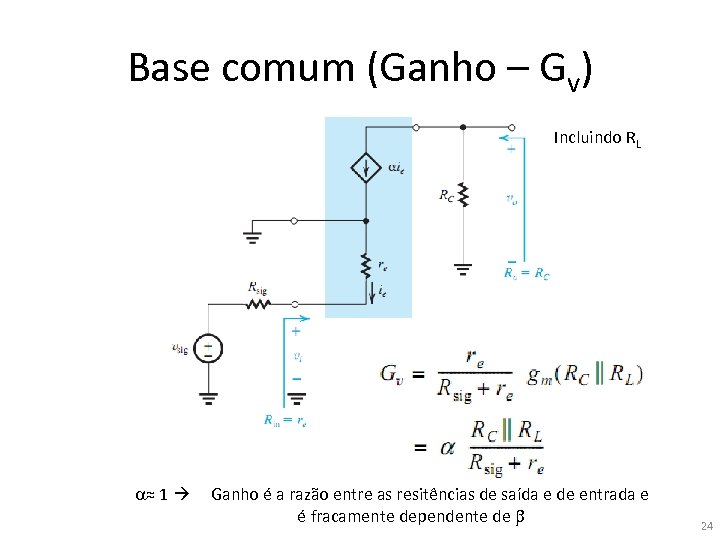

Base comum (Ganho – Gv) Incluindo RL a≈ 1 Ganho é a razão entre as resitências de saída e de entrada e é fracamente dependente de b 24

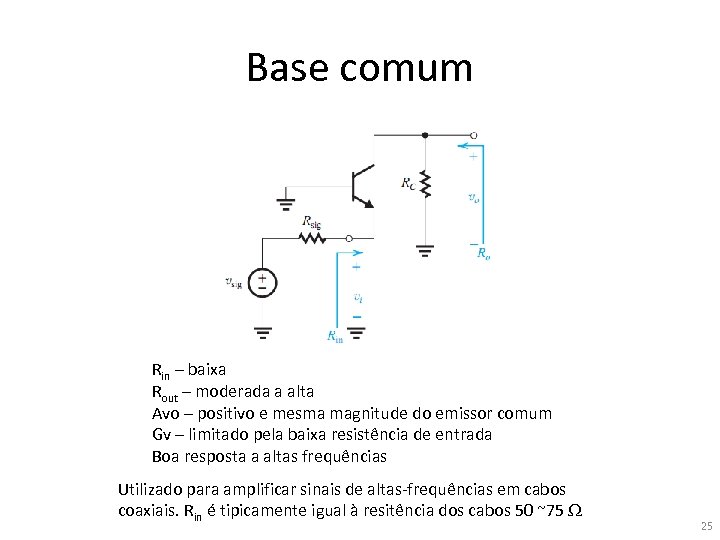

Base comum Rin – baixa Rout – moderada a alta Avo – positivo e mesma magnitude do emissor comum Gv – limitado pela baixa resistência de entrada Boa resposta a altas frequências Utilizado para amplificar sinais de altas-frequências em cabos coaxiais. Rin é tipicamente igual à resitência dos cabos 50 ~75 W 25

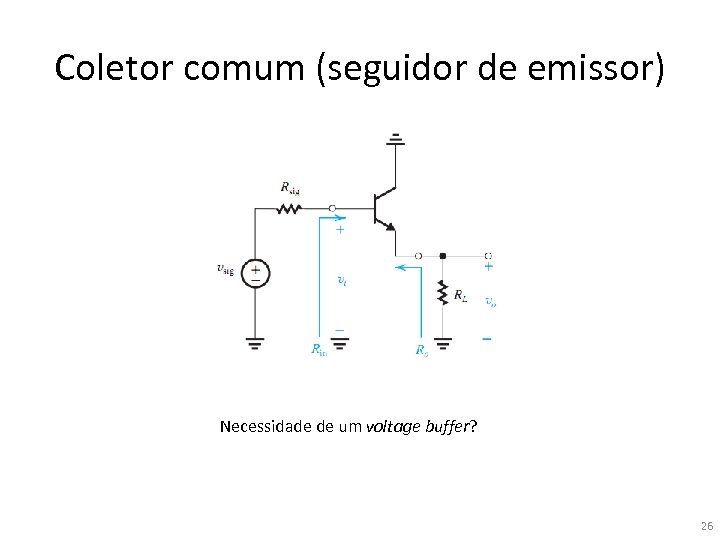

Coletor comum (seguidor de emissor) Necessidade de um voltage buffer? 26

Voltage buffer Como acoplar uma resistência de carga em uma fonte de sinal com alta resistência? 27

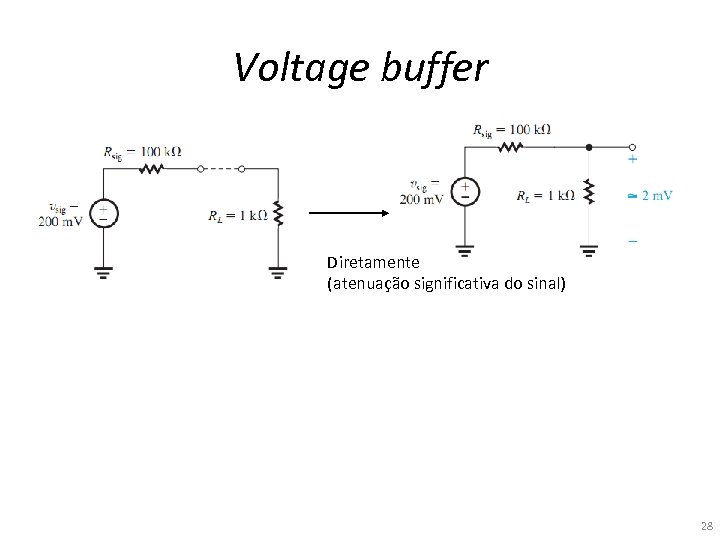

Voltage buffer Diretamente (atenuação significativa do sinal) 28

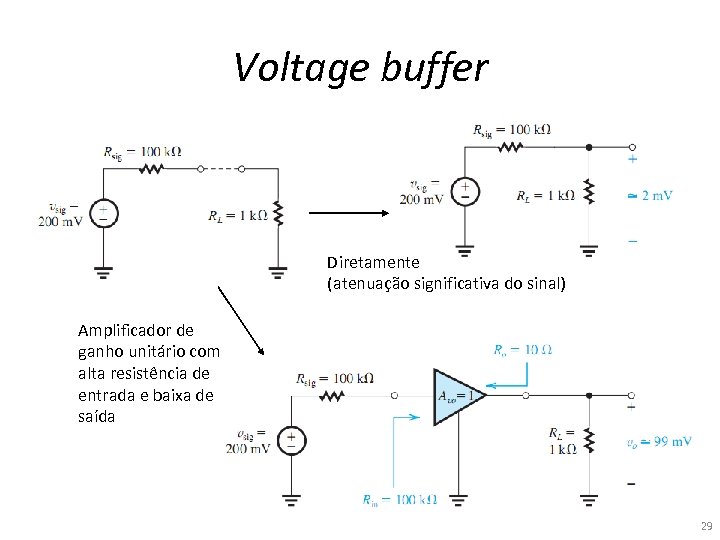

Voltage buffer Diretamente (atenuação significativa do sinal) Amplificador de ganho unitário com alta resistência de entrada e baixa de saída 29

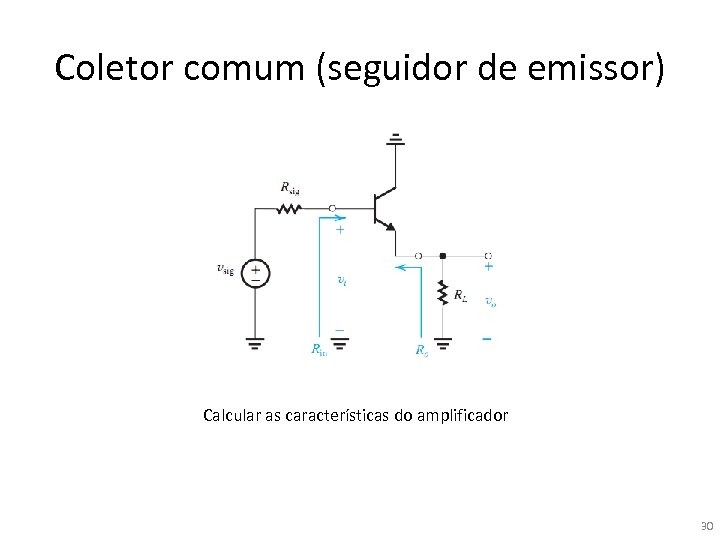

Coletor comum (seguidor de emissor) Calcular as características do amplificador 30

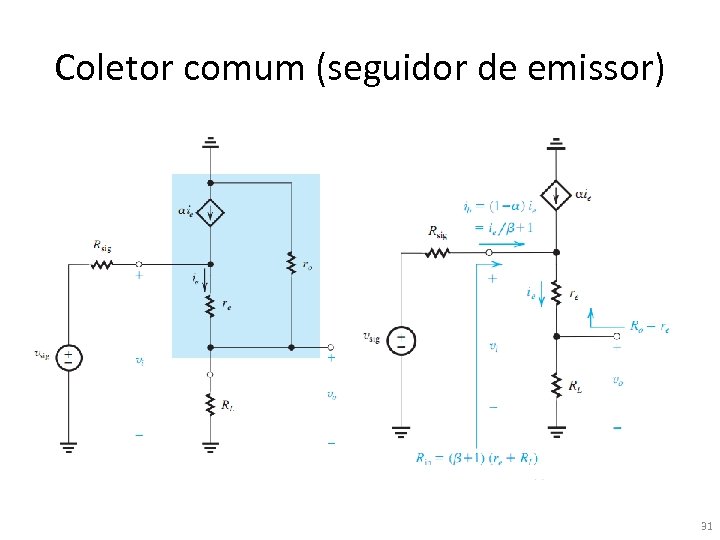

Coletor comum (seguidor de emissor) 31

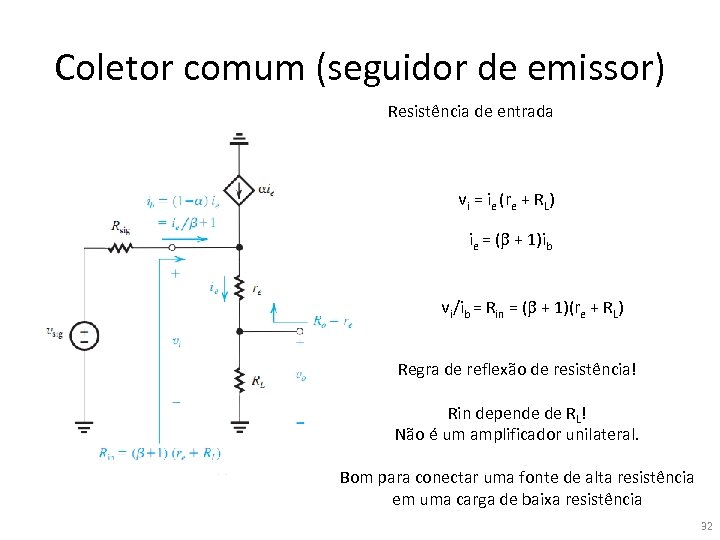

Coletor comum (seguidor de emissor) Resistência de entrada vi = ie (re + RL) ie = (b + 1)ib vi/ib = Rin = (b + 1)(re + RL) Regra de reflexão de resistência! Rin depende de RL! Não é um amplificador unilateral. Bom para conectar uma fonte de alta resistência em uma carga de baixa resistência 32

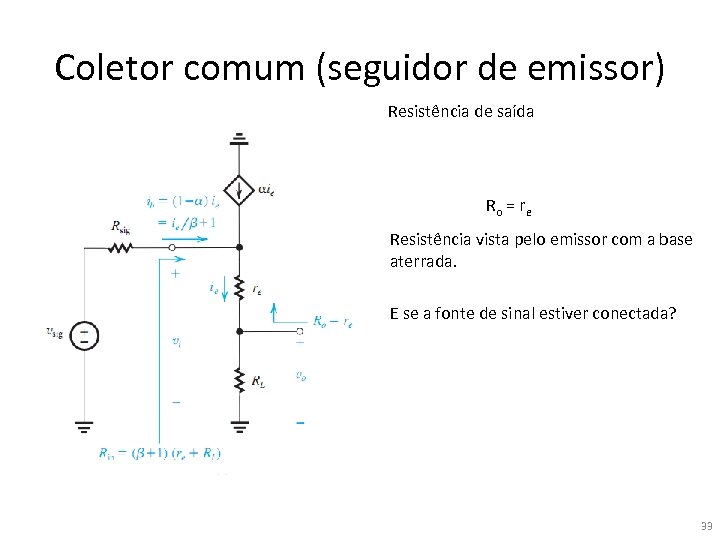

Coletor comum (seguidor de emissor) Resistência de saída Ro = re Resistência vista pelo emissor com a base aterrada. E se a fonte de sinal estiver conectada? 33

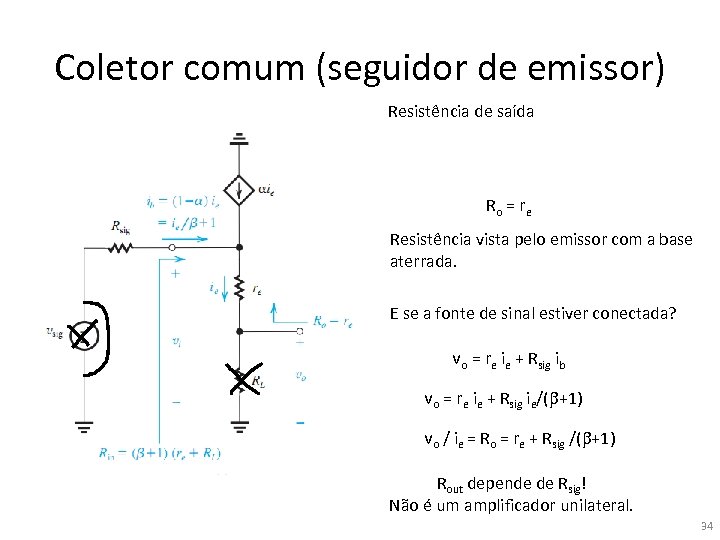

Coletor comum (seguidor de emissor) Resistência de saída Ro = re Resistência vista pelo emissor com a base aterrada. E se a fonte de sinal estiver conectada? vo = re ie + Rsig ib vo = re ie + Rsig ie/(b+1) vo / ie = Ro = re + Rsig /(b+1) Rout depende de Rsig! Não é um amplificador unilateral. 34

Coletor comum (seguidor de emissor) Ganho de tensão (Av) vi = ie (re + RL) vo = RL ie vo / vi = Av = RL/(re + RL) Fazendo RL Ganho de tensão de circuito aberto (Avo) vo / vi = 1 35

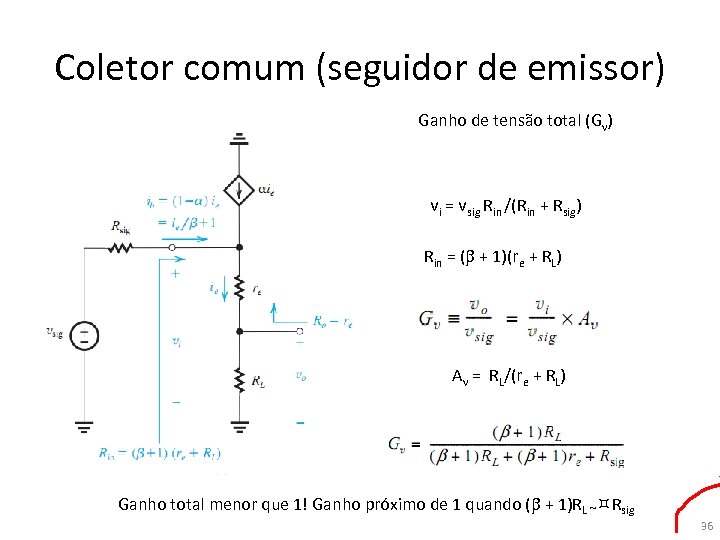

Coletor comum (seguidor de emissor) Ganho de tensão total (Gv) vi = vsig Rin /(Rin + Rsig) Rin = (b + 1)(re + RL) Av = RL/(re + RL) Ganho total menor que 1! Ganho próximo de 1 quando (b + 1)RL ~ Rsig 36

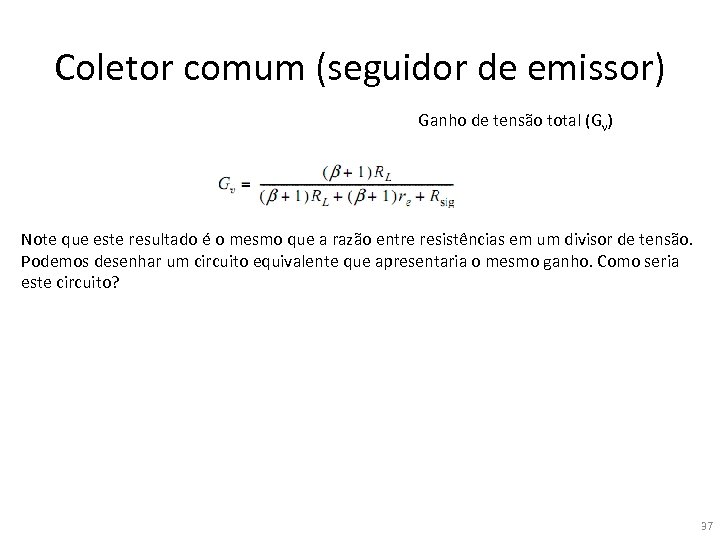

Coletor comum (seguidor de emissor) Ganho de tensão total (Gv) Note que este resultado é o mesmo que a razão entre resistências em um divisor de tensão. Podemos desenhar um circuito equivalente que apresentaria o mesmo ganho. Como seria este circuito? 37

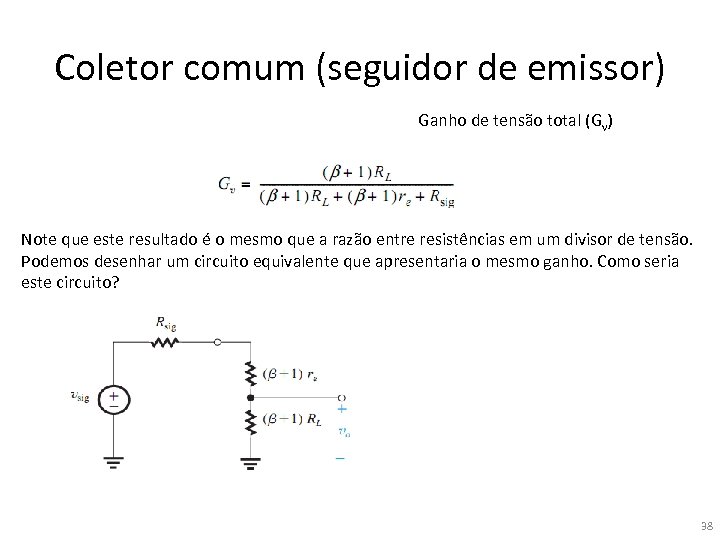

Coletor comum (seguidor de emissor) Ganho de tensão total (Gv) Note que este resultado é o mesmo que a razão entre resistências em um divisor de tensão. Podemos desenhar um circuito equivalente que apresentaria o mesmo ganho. Como seria este circuito? 38

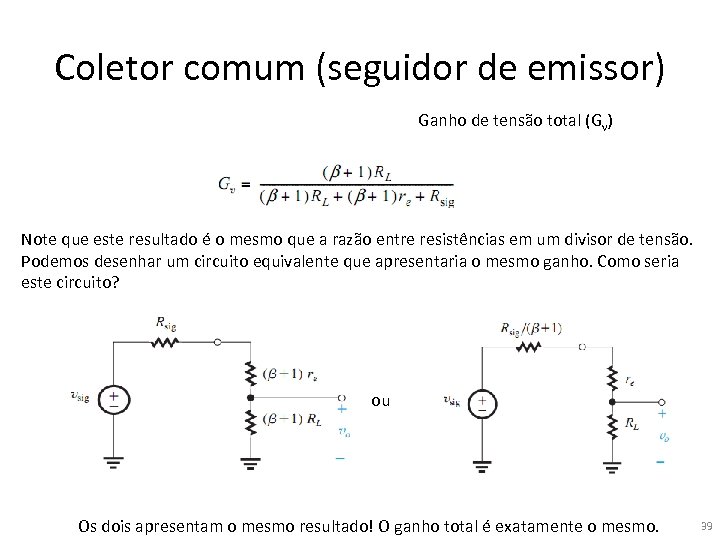

Coletor comum (seguidor de emissor) Ganho de tensão total (Gv) Note que este resultado é o mesmo que a razão entre resistências em um divisor de tensão. Podemos desenhar um circuito equivalente que apresentaria o mesmo ganho. Como seria este circuito? ou Os dois apresentam o mesmo resultado! O ganho total é exatamente o mesmo. 39

Coletor comum (seguidor de emissor) Ganho de tensão total (Gv) Note que este resultado é o mesmo que a razão entre resistências em um divisor de tensão. Podemos desenhar um circuito equivalente que apresentaria o mesmo ganho. Como seria este circuito? O seguidor de emissor “reduz” Rsig por um fator (b+1) antes de apresentá-lo à carga (efeito de buffer) 40

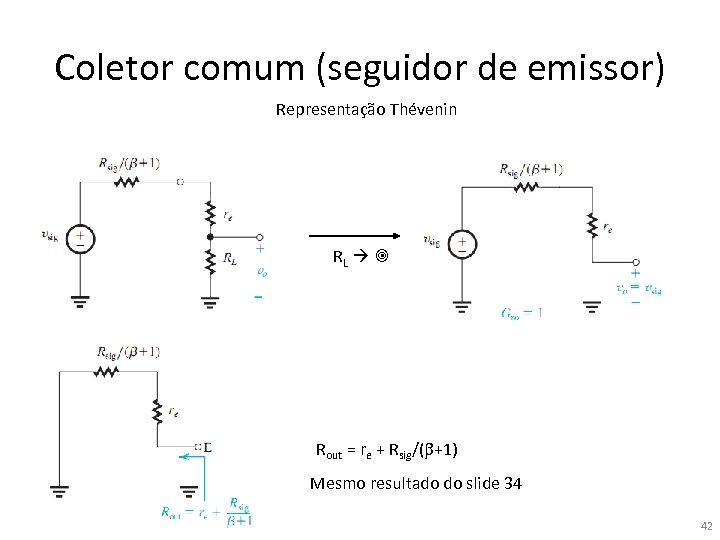

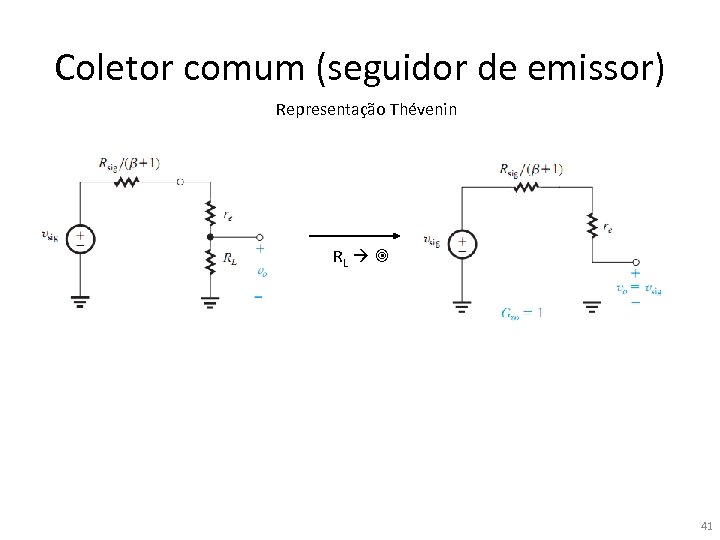

Coletor comum (seguidor de emissor) Representação Thévenin RL 41

Coletor comum (seguidor de emissor) Representação Thévenin RL Rout = re + Rsig/(b+1) Mesmo resultado do slide 34 42

Coletor comum (seguidor de emissor) Note que Rout depende de Rsig e Rin depende de RL. Não é um amplificador unilateral. 43

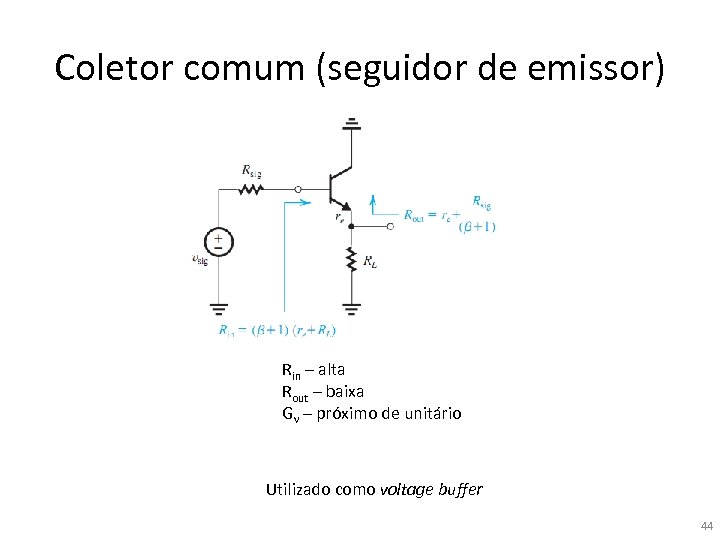

Coletor comum (seguidor de emissor) Rin – alta Rout – baixa Gv – próximo de unitário Utilizado como voltage buffer 44

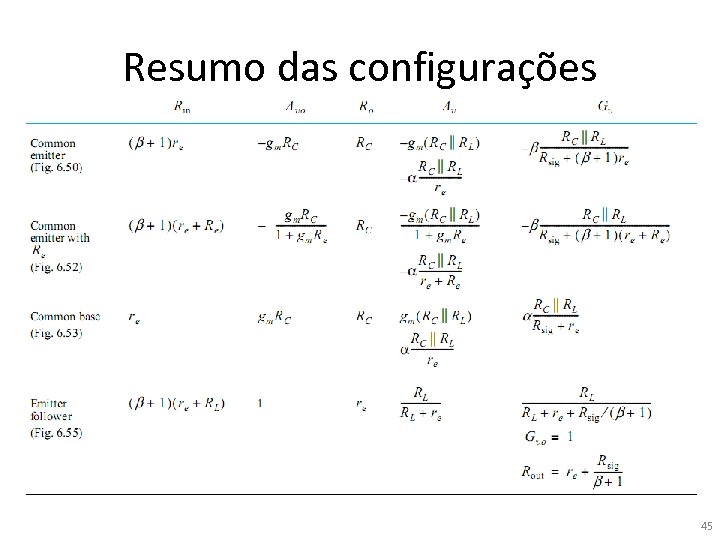

Resumo das configurações 45
