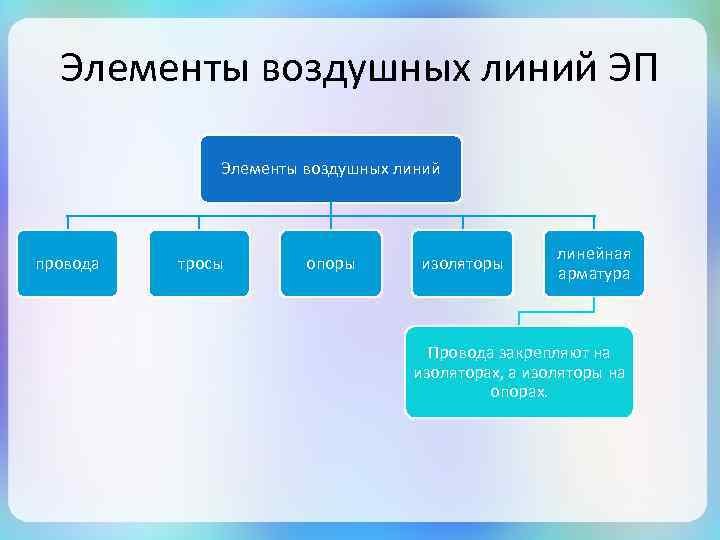

Элементы воздушных линий ЭП Элементы воздушных линий провода

Элементы воздушных линий ЭП Элементы воздушных линий провода тросы опоры изоляторы линейная арматура Провода закрепляют на изоляторах, а изоляторы на опорах.

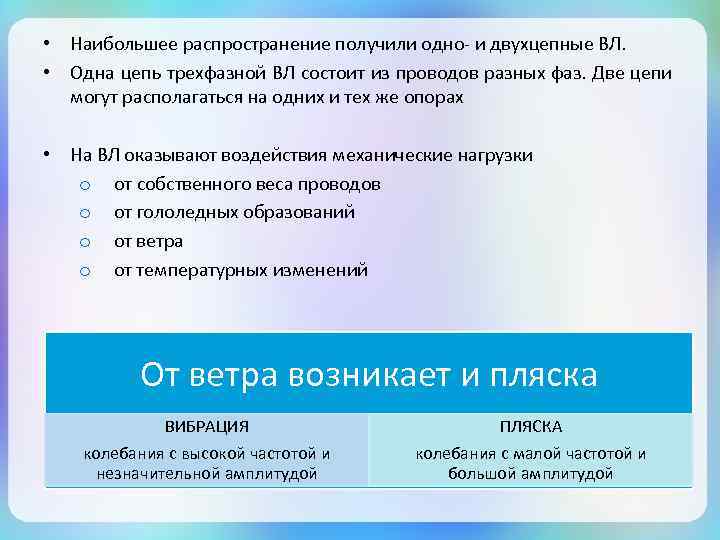

• Наибольшее распространение получили одно- и двухцепные ВЛ. • Одна цепь трехфазной ВЛ состоит из проводов разных фаз. Две цепи могут располагаться на одних и тех же опорах • На ВЛ оказывают воздействия механические нагрузки o от собственного веса проводов o от гололедных образований o от ветра o от температурных изменений От ветра возникает и пляска ВИБРАЦИЯ колебания с высокой частотой и незначительной амплитудой ПЛЯСКА колебания с малой частотой и большой амплитудой

• Эти явления могут привести к обрыву проводов, поломке опор, схлестыванию проводов, сокращению изоляционных промежутков, что может привести к пробою изоляции. • Провода – на ВЛ применяются не изолированные; алюминиевые, сталеалюминиевые, сплавы алюминия АК, АЖ. • Медь – дорогая, не используется. • Грозозащитные тросы – стальные. В последние годы грозозащитные тросы используются для организации ВЧ каналов связи. Такие тросы выполняются сталеалюминиевыми.

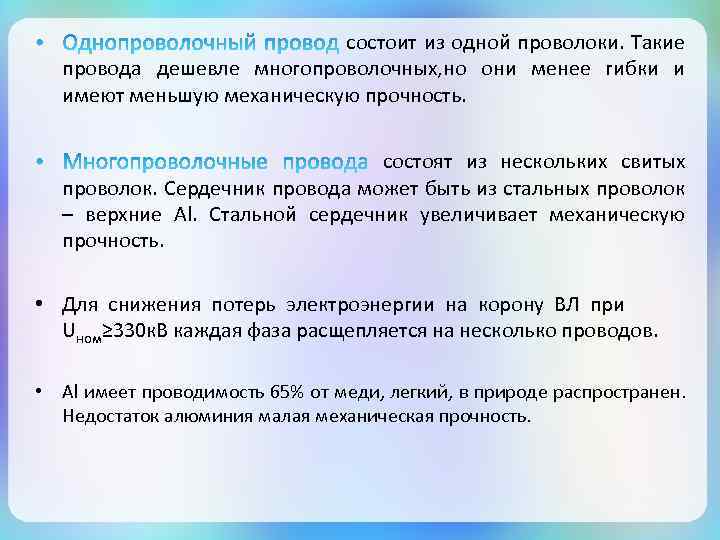

состоит из одной проволоки. Такие провода дешевле многопроволочных, но они менее гибки и имеют меньшую механическую прочность. состоят из нескольких свитых проволок. Сердечник провода может быть из стальных проволок – верхние Al. Стальной сердечник увеличивает механическую прочность. • Для снижения потерь электроэнергии на корону ВЛ при Uном≥ 330 к. В каждая фаза расщепляется на несколько проводов. • Al имеет проводимость 65% от меди, легкий, в природе распространен. Недостаток алюминия малая механическая прочность.

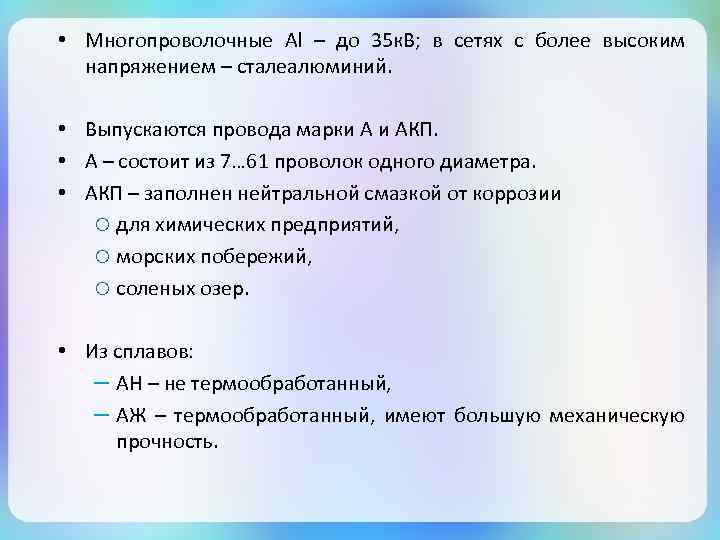

• Многопроволочные Al – до 35 к. В; в сетях с более высоким напряжением – сталеалюминий. • Выпускаются провода марки А и АКП. • А – состоит из 7… 61 проволок одного диаметра. • АКП – заполнен нейтральной смазкой от коррозии o для химических предприятий, o морских побережий, o соленых озер. • Из сплавов: – АН – не термообработанный, – АЖ – термообработанный, имеют большую механическую прочность.

• Сталеалюминиевые марки: АС, АСКП, АСК К коррозионно-стойкие П полиэтилен С стальной сердечник, изолирован полиэтиленовой лентой МАРКА АС 120/19 • (120 - сечение алюминия, 19 – сечение стали).

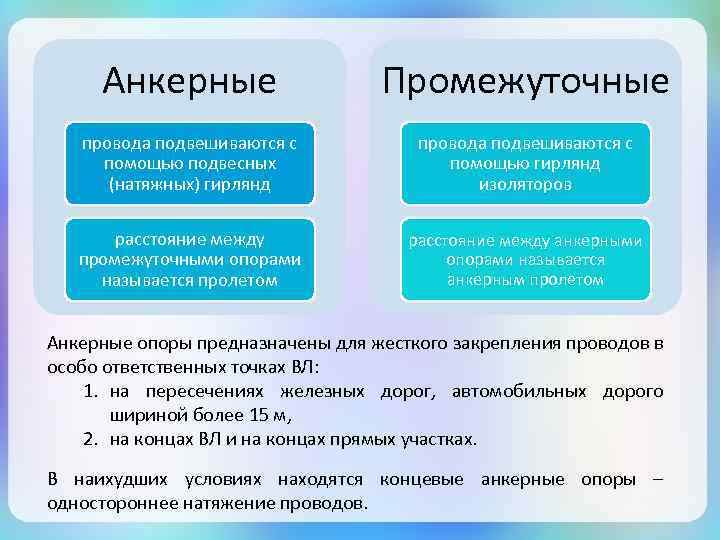

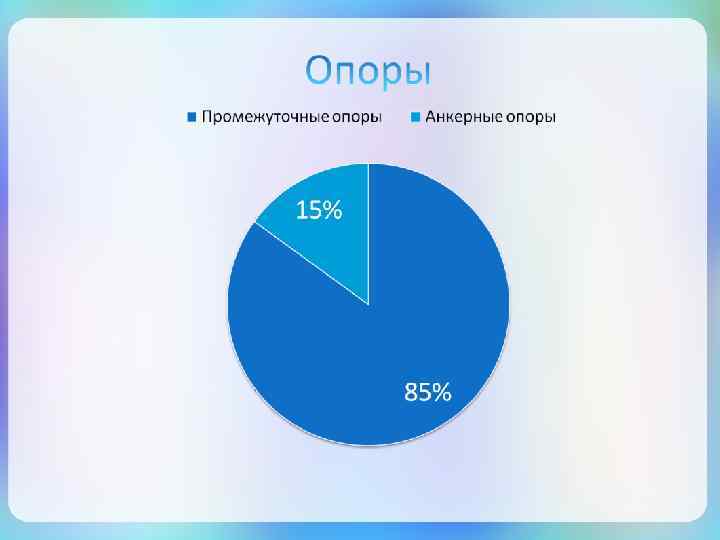

Анкерные Промежуточные провода подвешиваются с помощью подвесных (натяжных) гирлянд провода подвешиваются с помощью гирлянд изоляторов расстояние между промежуточными опорами называется пролетом расстояние между анкерными опорами называется анкерным пролетом Анкерные опоры предназначены для жесткого закрепления проводов в особо ответственных точках ВЛ: 1. на пересечениях железных дорог, автомобильных дорого шириной более 15 м, 2. на концах ВЛ и на концах прямых участках. В наихудших условиях находятся концевые анкерные опоры – одностороннее натяжение проводов.

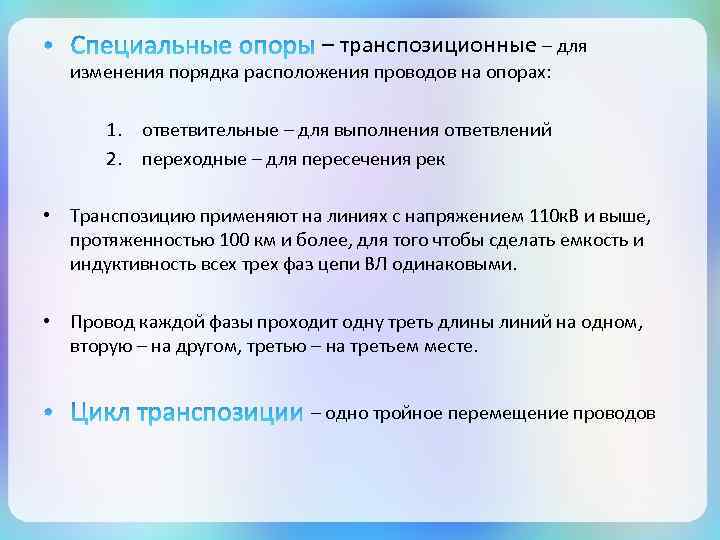

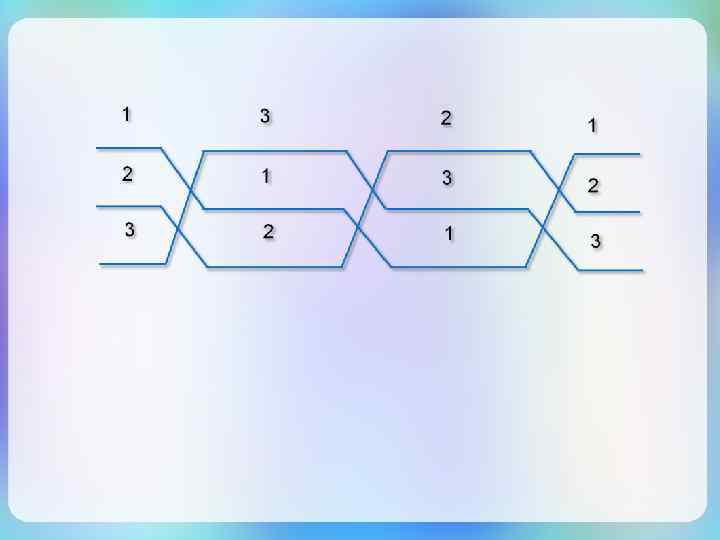

– транспозиционные – для изменения порядка расположения проводов на опорах: 1. ответвительные – для выполнения ответвлений 2. переходные – для пересечения рек • Транспозицию применяют на линиях с напряжением 110 к. В и выше, протяженностью 100 км и более, для того чтобы сделать емкость и индуктивность всех трех фаз цепи ВЛ одинаковыми. • Провод каждой фазы проходит одну треть длины линий на одном, вторую – на другом, третью – на третьем месте. – одно тройное перемещение проводов

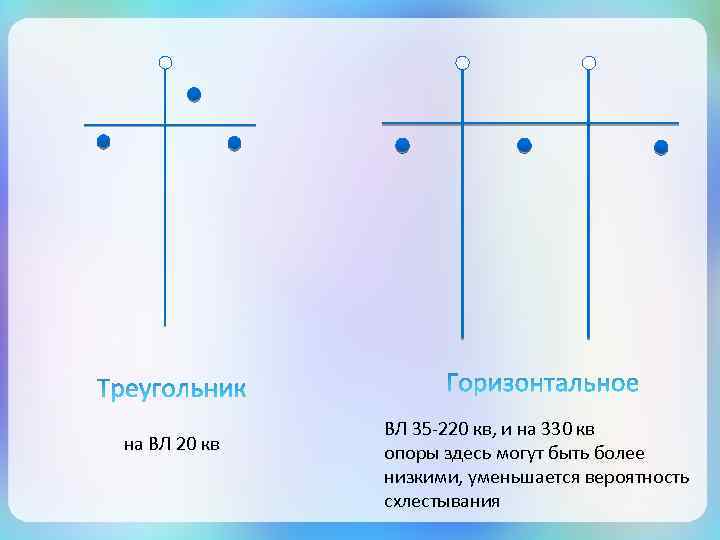

на ВЛ 20 кв ВЛ 35 -220 кв, и на 330 кв опоры здесь могут быть более низкими, уменьшается вероятность схлестывания

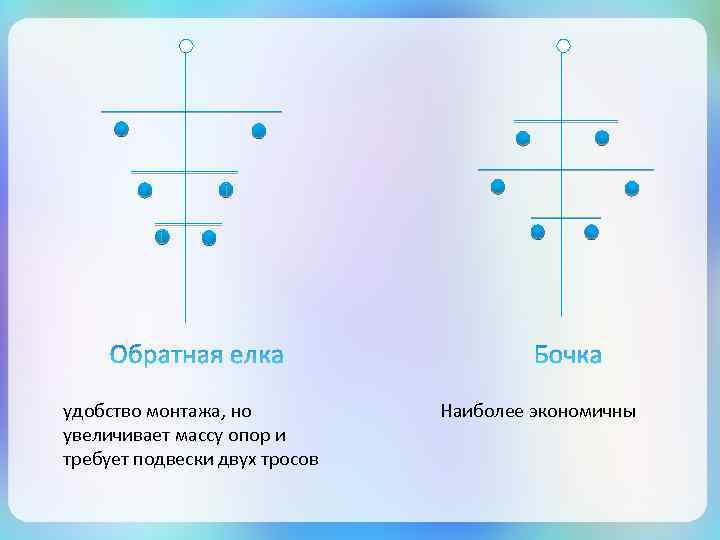

удобство монтажа, но увеличивает массу опор и требует подвески двух тросов Наиболее экономичны

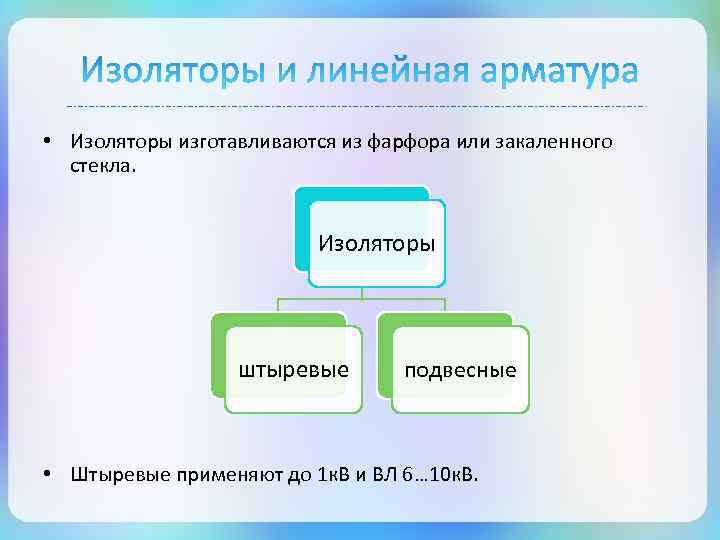

• Изоляторы изготавливаются из фарфора или закаленного стекла. Изоляторы штыревые подвесные • Штыревые применяют до 1 к. В и ВЛ 6… 10 к. В.

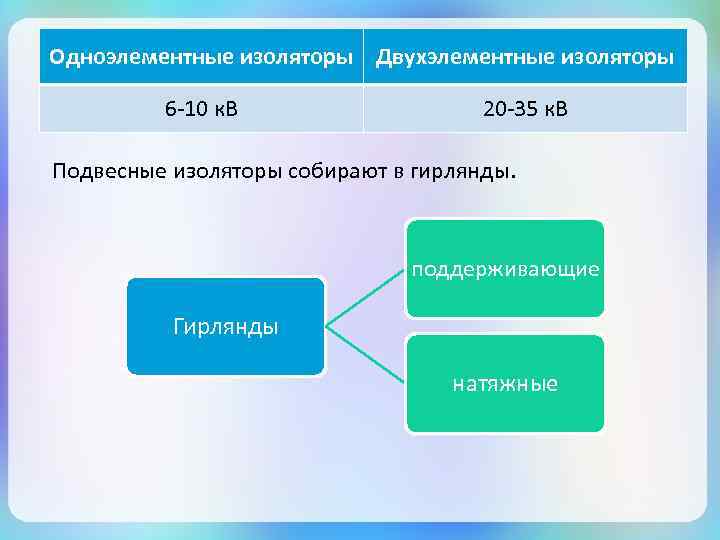

Одноэлементные изоляторы Двухэлементные изоляторы 6 -10 к. В 20 -35 к. В Подвесные изоляторы собирают в гирлянды. поддерживающие Гирлянды натяжные

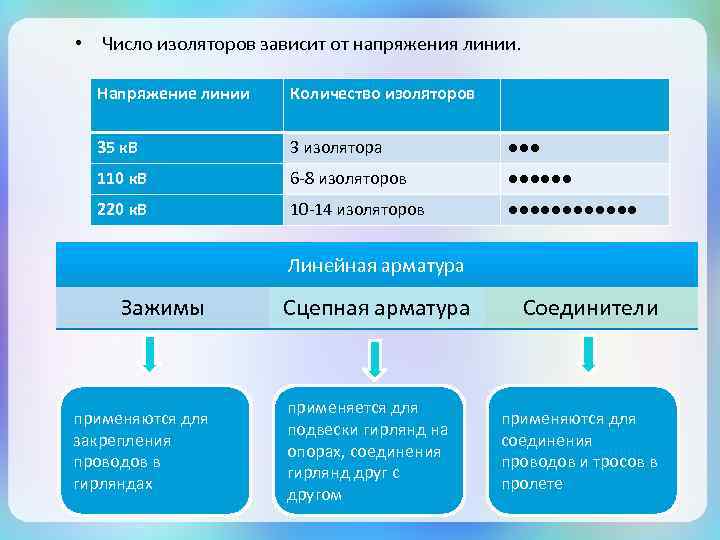

• Число изоляторов зависит от напряжения линии. Напряжение линии Количество изоляторов 35 к. В 3 изолятора ●●● 110 к. В 6 -8 изоляторов ●●●●●● 220 к. В 10 -14 изоляторов ●●●●●● Линейная арматура Зажимы применяются для закрепления проводов в гирляндах Сцепная арматура применяется для подвески гирлянд на опорах, соединения гирлянд друг с другом Соединители применяются для соединения проводов и тросов в пролете

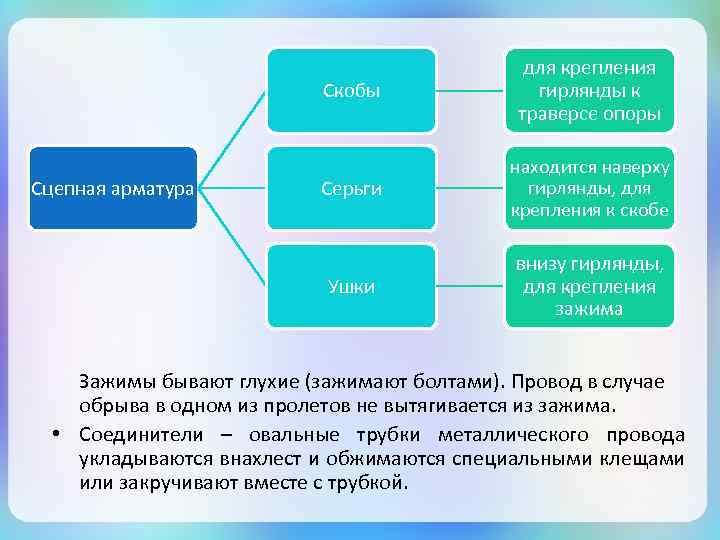

Скобы Серьги находится наверху гирлянды, для крепления к скобе Ушки Сцепная арматура для крепления гирлянды к траверсе опоры внизу гирлянды, для крепления зажима Зажимы бывают глухие (зажимают болтами). Провод в случае обрыва в одном из пролетов не вытягивается из зажима. • Соединители – овальные трубки металлического провода укладываются внахлест и обжимаются специальными клещами или закручивают вместе с трубкой.

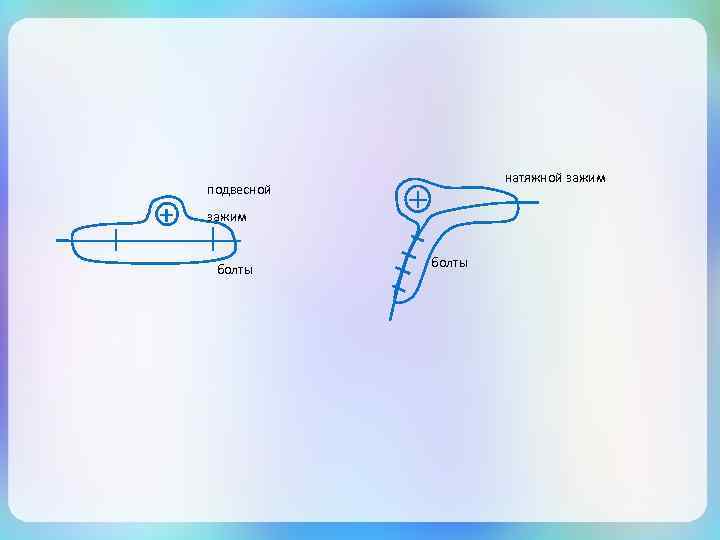

натяжной зажим подвесной зажим болты
